九年级物理第十一章电流和电路单元测试题(含答案)
第十一章电流和电路单元测试题
一、单项选择题（每题2分）
1、在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是（）
A.梳头时，空气进入头发
B.头发和梳子摩擦后，头发因带同种电荷而相互排斥
C.梳子对头发有吸引作用
D.头发和梳子摩擦后，头发因带异种电荷而相互吸引
2、某家用电器正常工作时，通过的电流大约为5 A，该用电器可能是( )
A．电视机 B．空调 C．白炽灯 D．洗衣机
3、电路中的电流既看不见，也摸不着，但是它的许多特点和水流、车流类似，人们在研究电流特点时，多用水流来相比，这种科学思维方法可以叫做（） A．控制变量法 B．模型法 C．类比法 D．归纳法
4、下列四组物体中，都属于绝缘体的一组是（）
A.碳棒、人体、大地
B.水银、铜丝、铁块
C.陶瓷、干木、塑料
D.大地、人体、陶瓷
5、如图所示的电路中，哪个电路是正确的（）
6、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电器设备之间的连接方式是（）
A.一定是并联
B.可以是串联，也可以是并联
C.一定是串联
D.电灯与插座应该串联，彩色电视机与电冰箱应该并联
7、如图所示的电路中，有可能造成电源和电流表都损坏的是（）
8、电路中能产生持续电流的条件是（）
A．电路中有用电器 B．电路中有电源
C．电路中有开关 D．电路中有电源，还要形成通路
图15-3
9、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
科研人员利用“光敏”材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动时自动断开。
若将这两种开关配合使用，就可以使楼道灯变得“聪明”，则这种“聪明”的电路是（ ）
二、填空题（每空2分）
10、自然界中存在____________种电荷，电荷间的相互作用规律是：同种电荷相互___________，异种电荷相互____________。
11、物体带电主要是由于电子从一个物体___________到另一个物体上，物体有了多余的___________而带负电，缺少了____________就带正电，因此，摩擦起电并不是创造了电，实质是电子____________的过程。
12、一个完整的电路是由提供电能的_______、消
耗电能的________、控制电路通断的_______
和提供电的流动路径的导线四部分组成的。
13、如图15-3所示电路，当S1，S2都闭合时，能发
光的灯泡是_____，它们是_____联，当S1，S2都断开
时，能发光的灯泡是_____，它们是_____联.
14、电流是表示________________的物理量，电流用
字母 表示，电流的单位是________，简称
________ ，用符号______表示。
15、实验室里通常用____________来测量电路中的电流。
测量时，电流表必须和被测的用电器________联在电路里，使电流从它的________接线柱流进，从________接线柱流出，并选择合适的__________，绝对不允许不经过__________而直接将它连接在电源的两极上。
三、作图题（2×5=10）
16、根据图15-4所示的实际电路，在右面的虚线框内画出电路图.
图15-4
17
、根据图15-5中的电路图，把电路元件连接起来。
四、实验题（每空2分，共16分）
18、如图15-6所示的电流表的读数甲是 A ，乙是 A 。
19、甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处. 当闭合开关试触时，发现电流表指针摆动分别出现了如图15-7甲、乙、丙所示的三种情况. 请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上.
甲同学的问题：________________________________________；
图15-5
图15-6 甲 乙
图15-7
甲同学的问题：________________________________________；
乙同学的问题：________________________________________；
丙同学的问题：________________________________________；
20、在“组成串联电路和并联电路”的实验中。
（1）在连接串联电路的过程中，下列几点要求中没有必要的是（）
A.按照电路图连接电路的过程中，开关应该是断开的
B.每处接线都必须接牢
C.必须从电池的正极开始依次连接开关S、灯，最后连到电池的负极
D.连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关
（2）在串联电路中开关的作用是____________________________________。
（3）在并联电路中支路开关的作用是________________________________。
五、计算题（6分）
21、如图15-9所示的电路中，闭合开关后三个电流表A1、A2、A示数分别为I1、I2、I，已知I=0.6A，I1=0.4A，则通过灯L2的电流是多少安？
图15-9
第十一章电流和电路单元测试题答案
一、1.B 2.B 3.C 4.C 5.C 6.A 7.A 8.D 9.D
二、10.两排斥吸引11.转移电子电子转移
12.电源用电器开关13.L1L2 并L2L3 串
14.电流强弱I 安培 A 15.电流表串正负量程用电器
三、略
四、18. 0.26 2.6 19.甲：电流表正负接线柱接反了乙：电流表量程选大了丙：电流表量程选小了20.(1) C
(2)控制整个电路的通断（3）控制各支路的通断
五、0.2A。

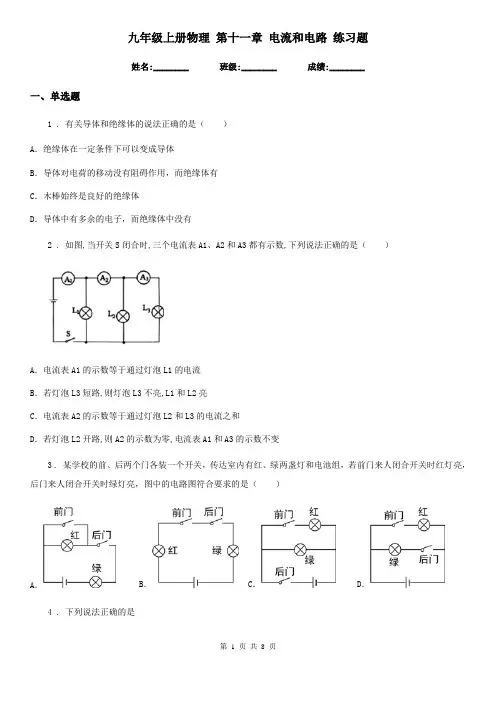

九年级上册物理 第十一章 电流和电路 练习题
九年级上册物理第十一章电流和电路练习题姓名:________ 班级:________ 成绩:________一、单选题1 . 有关导体和绝缘体的说法正确的是（）A．绝缘体在一定条件下可以变成导体B．导体对电荷的移动没有阻碍作用，而绝缘体有C．木棒始终是良好的绝缘体D．导体中有多余的电子，而绝缘体中没有2 . 如图,当开关S闭合时,三个电流表A1、A2和A3都有示数,下列说法正确的是（）A．电流表A1的示数等于通过灯泡L1的电流B．若灯泡L3短路,则灯泡L3不亮,L1和L2亮C．电流表A2的示数等于通过灯泡L2和L3的电流之和D．若灯泡L2开路,则A2的示数为零,电流表A1和A3的示数不变3 . 某学校的前、后两个门各装一个开关，传达室内有红、绿两盏灯和电池组，若前门来人闭合开关时红灯亮，后门来人闭合开关时绿灯亮，图中的电路图符合要求的是（）A．B．C．D．4 . 下列说法正确的是A．甲轻质小球与丝绸摩擦过的玻璃棒相互吸引，则甲一定带负电B．根据公式可知，导体的电阻与其两端电压成正比，与通过它的电流成反比C．电路两端有电压，电路中就一定有电流D．马路两旁的路灯，晚上同时亮，早上同时灭，它们是并联的5 . 如图所示的电路图，若的灯丝断了，而电路其他部分完好，则开关闭合后（）A．发光，不发光B．不发光，发光C．和都发光D．和都不发光6 . “小气球，大派场”，用气球可完成众多实验（如图）。
下列用气球进行的实验中，解释错误的是A．甲图：与毛皮摩擦后的气球“粘”在墙壁上——说明经摩擦后的气球变成带电体B．乙图：向后喷气，气球前进——说明力是维持物体运动的原因C．丙图：向气球内充入氢气，氢气球会往上升——氢气球受到空气浮力的作用D．丁图：左球挤右球，两球都变形了——说明力的作用是相互的7 . 如图所示，关于电路工作情况，下列说法中正确的是：A．只闭合S2时，两只灯泡是串联的B．闭合S1、S2，灯泡L1被短路C．若先闭合S1，再闭合S2，电流表的读数变大D．若先闭合S1，再闭合S2，电流表的读数不变8 . 如图甲所示，闭合开关后，两灯均发光，且两电流表示数均如图乙所示，则流过灯和的电流分别是（）A．B．C．D．9 . 如图所示的是一次实验时电流表指针的偏转情况，王强对此作出了四种结论，其中错误的是A．若使用“”和“3”两个接线柱接入电路，则指针所对的示数为2.3 AB．若使用“”和“0.6”两个接线柱接入电路，则指针所对的示数为0.46AC．若原来使用“”和“3”两个接线柱接入电路，而后使用“”和“0.6”两个接线柱接入电路，则指针所对的示数不会改变D．电流从电流表的“”接线柱流出10 . ．在探究串联电路电压特点时，某同学连接的电路如图所示，对于实验过程中出现的现象及分析，下列判断正确的是（）A．开关闭合后，若灯泡不亮，亮，一定是灯丝断了B．如果只有灯泡L2断路，则开关闭合后电压表示数一定为零C．如果只有灯泡L1断路，则开关闭合后电压表示数一定为零D．开关闭合后，如果电压表示数为零，灯泡一定不发光11 . 如图是一个简化了的玩具警车的电路图．下列说法中正确的是（）A．灯L与电动机M是串联的B．当S1、S2闭合时，通过灯L和电动机M的电流一定相等C．灯L与电动机M在工作时是互相影响的D．当S1、S2闭合时，灯L和电动机M两端的电压一定相等12 . 如图所示，电源的电压不变，闭合开关S，将滑动变阻器的滑片p向a端移动过程中（）A．电流表A和电压表V的示数不变B．电流表A和电压表V的示数减少C．电流表A的示数增大，电压表V的示数减少D．电流表A的示数增大，电压表V的示数不变二、填空题13 . 在如图所示的电路中，当只闭合开关S2时，能发光的灯有_____；当开关全部闭合时，能发光的灯是_____．14 . 教室里的日光灯和电风扇是_____(选填“串联”或“并联”)连接的，它们工作时消耗的是____能，可用_____表直接测量．15 . 每个节日小彩灯两端的电压最大允许值为3V，如果要把它们接入家庭电路中使用，为了不将灯烧坏，至少应该把盏这样的小彩灯联起来接入家庭电路中．如果电源插头处的电流为50mA，则通过每盏灯的电流为A．16 . 摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷的________________。
初三物理电流和电路测试卷有答案(有答案)
初三物理电流和电路测试卷有答案一、选择题（共18道总分36分）1、下列物理量中，以科学家安培的名字作为单位的是A．电功B．电阻C．电压D．电流2、用毛皮摩擦过的橡胶棒去靠近甲、乙两个轻小物体，结果甲被排斥，乙被吸引。
由此可以判定（)A.甲带正电，乙带负电B.甲带负电，乙带正电C.甲带负电，乙不带电或带正电D.甲带正电，乙不带电或带负电3、如图，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表（）A.A4的读数是50mA；B.A4的读数是70mA；C.A5的读数是80mA；D.A5的读数是30mA。
4、抽油烟机装有照明灯和排气扇．使用中，有时需要它们单独工作，有时需要它们同时工作．如图所示的四个电路中，你认为符合上述要求的是（）A．B．C．D．5、下列选项中，通常情况下都是导体的是（）A ．汽油和食盐B．塑料和玻璃C．人体和大地D．橡胶和石墨6、如图6所示的四个电路图中，各开关都闭合后，灯泡L1与L2都能发光的是：（）7、依据卢瑟福的原子"行星模型"，绕核高速旋转的粒子是（）A．电子B．质子C．中子D．原子8、下图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是（）9、下面各组材料，均为导体的是A．塑料和铁B．盐水和铜C．铝和煤油D．空气和石墨10、如图是A、B、C三个轻质塑料小球的相互作用情况，若A带正电，则C的带电情况是A．一定带正电B．一定带负电C．可能不带电D．可能带正电11、在教室里用一个开关可以同时控制四盏灯，则这四盏灯的实际的连接方式是（）A．串联B．并联C．串并联都可能D．无法确定12、下列说法中正确的是（）A．只要电路中有电源存在，电路中就一定有电流B．电路中负电荷发生定向移动时，电路中一定有电流C．金属导体中自由电子定向移动的方向一定与电流方向相同D．导体的物质有电子，绝缘体的物质没有电子13、下列物品中，通常情况下属于导体的是()A．塑料笔杆B．橡胶手套C．不锈钢尺D．陶瓷碗14、汽车上一般都设有"安全带指示灯"提醒驾驶员系好安全带．当安全带系好时，控制开关断开，指示灯不亮；安全带未系好时，控制开关闭合，指示灯发光，并发出提示音．则下面符合要求的电路图是（）A．B．C．D．15、A、B、C、D四个带电体，已知D带正电，A和C互相排斥，C和B互相吸引，而B和D也互相排斥，则()A、C带正电，B带负电；(B)A、C带负电，B带正电；(C)B、C带正电，A带负电；(D)A所带电性不能确定。
九年级上册物理 第十一章 电流和电路 章末练习题
九年级上册物理第十一章电流和电路章末练习题姓名:________ 班级:________ 成绩:________一、单选题1 . 小红晚上学习时，将台灯的头插在插座上，插座上有一个开关S1和一个指示灯L1．台灯开关和灯泡用S2和L2表示．当她只闭合S2时，台灯不发光；当只闭合S1时，指示灯L1发光，再闭合S2时，台灯发光；她发现如果指示灯损坏，S1和S2都闭合时，台灯也能发光．则插座和台灯的电路应该是下图中的A．B．C．D．2 . 下列现象中，所成的像是实像的是A．镜中花B．平静的水面上出现岸边景物的倒影C．放映幻灯时银幕上的画面D．放大镜观察书上的字3 . 新交通法规定驾驶员不系安全带记3分，罚100元，汽车上设置了“安全带指示灯”是提醒驾驶员系好安全带，当安全带系好时，相当于闭合开关，指示灯不亮，安全带未系时，相当于断开开关，指示灯发光，下列图中符合上述要求的电路图是（）C．D．A．B．4 . 两只“220V，40W”的灯泡串联在220V的电路中，实际总功率为（）A．10W B．20W C．40W D．80W5 . 如图所示的测量结果记录正确的是（）A．物体长度为1.45cm B．物体质量为6.6g C．温度计示数为16℃D．电流表示数为0.32A6 . 关于家庭电路及安全用电的说法正确的是（）A．插座的塑料外壳是导体，不能直接触碰B．电路中电流过大的原因只有用电器总功率过大C．为防止烧坏保险丝，将保险丝用铁丝替换D．用试电笔检查电路时，手要接触笔尾金属体7 . 小明有一款“收音机钢笔”，它的频道调节、音量调节、耳机插孔、音响等配置一个都不少．笔内有内置电池，当书写的时候，笔端摇摇摆摆就能给电池储存电能．关于此笔（）A．笔端摇摇摆摆产生电流是因为电流的磁效应B．给内置电池充电的过程是将机械能转化为电能C．收音机是靠电磁波来传递信息的D．音响中的扬声器是根据电磁感应原理制成的8 . 把一个带正电的物体A，靠近一个原来不带电的验电器的金属小球，然后用手去触摸金属小球（人体是连通大地的导体），再移开手，这时（）A．金属小球和金属箔都不带电B．金属小球和金属箔带负电C．金属小球带负电，金属箔带正电D．金属小球带负电，金属箔不带电9 . 在研究“导体电阻与温度关系”时，小明采用如图所示的实验电路进行探究．闭合开关，电路中的小灯泡正常发光，电表均有示数．当小明用酒精灯对着取自废旧日光灯的灯丝缓缓加热时，发现小灯泡会变逐渐变暗．对此，以下叙述中正确的是A．日光灯灯丝两端的电压逐渐变大了B．电压表的示数逐渐变大了C．通过小灯泡的电流要比通过的日光灯灯丝电流大D．此实验说明日光灯灯丝电阻随温度的升高而减小10 . 下列说法中正确的是A．用新材料制成的电源都是“绿色”电源B．硅光电池能够把太阳能直接转换成电能，而且不会造成污染C．锂电池是“绿色”能源，使用它不会对环境造成任何危害D．铅蓄电池是一次性电源，而且它对环境的危害比化学电池还大11 . 如图所示，闭合开关，三只电流表A1、A2、A3的读数分别为I1、I2、I3，其大小关系为（）A．I1＝I2＝I3B．I1＞I2＞I3C．I1＞I2＋I3D．I1＝I2＋I312 . 新型公交车后门两侧扶杆上各装有一个相当于开关的按钮，当乘客按下任一个按钮时，有的驾驶台上的指示灯亮起来，有的驾驶台上有铃声响起，提醒司机有乘客要下车．聪明的睿睿想，如果指示灯亮起的同时，铃声响起来，可以更好地提醒司机，于是就动脑设计了符合要求的电路．下图中符合要求的电路是B．A．C．D．二、填空题13 . 如图所示电路中，要使电灯L1和L2接成串联电路，应闭合开关________；若要使电灯L1和L2接成并联电路，应闭合开关________14 . 如图所示是分别测量定值电阻R和小灯泡L两端电压和通过的电流后得到的U﹣I关系图线．由图可知，定值电阻R的阻值为__Ω；小灯泡L的阻值会随其两端电压的升高而逐渐变__，将电阻R和小灯泡L串联接在电压为4.5V的电源两端，通过电路的电流为_____A．15 . 两个电阻之比R1：R2=2：5，把它们串联在电路中，加在它们的两端电压之比U1：U2=_______ ,通过它们的电流之比I1：I2=_______ ,它们的电功率之比P1:P2=___________。

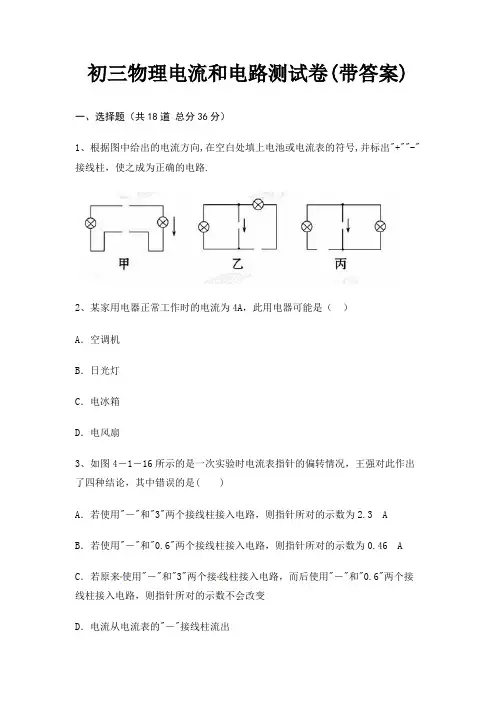

初三物理电流和电路测试卷(带答案)
初三物理电流和电路测试卷(带答案)一、选择题（共18道总分36分）1、根据图中给出的电流方向,在空白处填上电池或电流表的符号,并标出"+""-"接线柱，使之成为正确的电路.2、某家用电器正常工作时的电流为4A，此用电器可能是（）A．空调机B．日光灯C．电冰箱D．电风扇3、如图4－1－16所示的是一次实验时电流表指针的偏转情况，王强对此作出了四种结论，其中错误的是( )A．若使用"－"和"3"两个接线柱接入电路，则指针所对的示数为2.3 AB．若使用"－"和"0.6"两个接线柱接入电路，则指针所对的示数为0.46 AC．若原来使用"－"和"3"两个接线柱接入电路，而后使用"－"和"0.6"两个接线柱接入电路，则指针所对的示数不会改变D．电流从电流表的"－"接线柱流出图4－1－164、取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。
用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。
则A、B连接起来的瞬间（）A．验电器的工作原理是同种电荷相互排斥，异种电荷相互吸引B．正电荷由B转移到AC．金属杆中的瞬时电流方向是由A到BD．验电器A的张角变小是由于金属箔上电荷量减小的电流，如图所示的电路图正确的是5、要用电流表测量通过小灯泡L2（）A．B．C．D．6、某家用电器正常工作时，通过的电流大约为5A，该用电器可能是A．电视机B．白炽灯C．洗衣机D．空调7、摩擦起电是生活中常见的现象，但是在公共场合有时候会引起事故，带来严重损失和损害，需要引起我们高度重视，如图是张贴在加油站内的一些警示标志，其中与摩擦起电有关的是（）A．禁止放易燃物B．禁止梳头发C．禁止吸烟D．熄火加油8、下列各图能正确反映电荷之间、磁极之间相互作用规律的是（）9、如图所示，在探究"串联电路的电流关系"时，小明用电流表分别测出a、b、c三处的电流为I＝0.2A、I b＝0.2A、I c＝0.2A．记录数据后，他下一步应a该做的是A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值10、连接如图所示电路，研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（）A．电流表的缘故B．灯泡L1和L2的电阻不同C．导线有电阻D．灯泡L1和L2在电路中的位置11、下列说法正确的是（）A．只要导体内自由电荷移动，就能形成电流B．在闭合电路中要得到持续电流就必须有电源C．在串联电路中，有一个用电器开路，其余用电器均能工作D．在并联电路中，有一个用电器被短路其余用电器仍可照常工作12、卫生间里安装了照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合要求的是（）A．B．C．D．13、在"探究串联电路中的电流"实验中，某同学用电流表分别测出图中a、b、c三处的电流大小．为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（）A．将电源两极对调，再次测量a、b、c三处的电流B．改变开关S的位置，再次测量a、b、c三处的电流C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流D．换用不同规格的灯泡，再次测量a、b、c三处的电流14、在国际单位制中，电流的单位是（）A．安培B．伏特C．焦耳D．瓦特15、用塑料梳子梳头时会因为摩擦而起电，经检验，塑料梳子所带的电荷为负电荷，则（）A．头发原子核对核外电子的束缚能力更强B．塑料梳子得到一些电子C．塑料梳子创造了负电荷D．头发和梳子间没有电子转移16、下列关于分子和原子的说法，正确的是（）A．原子是不可再分的最小粒子B．分子是不可再分的最小粒子C．原子结构与太阳系十分相似，它的中心是原子核D．分子结构与太阳系十分相似，它的中心是原子17、某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室．下列电路中符合上述要求的是（）A．B．C．D．18、如图所示电路，下列分析正确的是：（）A．只闭合S1时，L2发光、L1不发光，A2测L2电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．闭合S1S2时，L1L2并联，A2测L2电流D．闭合S1S2时，L1L2串联，A1A2示数相等二、填空题（共10道总分30分）19、如图甲所示的电路，电流表测量的是通过_______（选填"L1和L2"、"L1"或"L2"）的电流，闭合开关S，若发现指针偏向如图乙所示的位置，其原因是______________。
九年级物理《电流和电路》练习题(含答案)
九年级物理《电流和电路》练习题一、单选题1. 小豪同学发现家庭厨房安装的抽油烟机里有照明灯和换气扇。
它们既能单独工作，又能同时工作。
如图所示电路中，符合上述要求的是( )A. B.C. D.2. 部分物质的原子核对核外电子束缚能力的强弱如表所示，小明同学将与丝绸摩擦后的玻璃棒靠近悬挂的轻质小球，发现轻质小球被吸引，如图所示，下列说法正确的是( )原子核对核外电子的束缚能力：弱→强玻璃毛皮丝绸纸金属硬橡胶涤纶硬塑料A. 小球一定带正电B. 小球一定带负电C. 摩擦时玻璃棒失去电子D. 摩擦时玻璃棒得到正电荷3. 如图所示，闭合开关S时，灯泡L1、L2都不亮。
用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。
对此，下列判断中正确的是( )A. 灯L1断路B. 灯L2断路C. 开关S断路D. 灯L2短路4. 小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1(相当于电阻很大的灯泡).台灯开关和灯泡用S2、L2表示．当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合时，台灯也能发光，选项中设计的电路符合要求的是( )A. B.C. D.5. 如图所示，闭合开关S后，两个小灯泡能同时发光的是( )A. B.C. D.6. 如图所示的电路，闭合开关时，下列说法正确的是( )A. 两灯泡串联B. 开关只能控制灯L2C. 电流表测的是灯L1的电流D. 电流方向：从电流表到开关7. 喜欢观察与思考的小严发现，教室的投影仪内有一个降温风扇(用Ⓜ表示)和一个投影灯泡，当闭合投影仪的电源开关S1时，只有风扇工作，再闭合S2时，灯泡和风扇同时工作。
当只闭合S2时，风扇和灯泡都不工作，以下电路设计符合要求的是( )A. B. C. D.8. 如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，发现验电器的两个金属箔片张开．以下说法正确的是( )A. 毛皮和橡胶棒摩擦的过程中创造了电子B. 毛皮和橡胶棒摩擦的过程中橡胶棒得到电子C. 验电器的金属箔片张开是因为带了异种电荷D. 橡胶棒接触验电器的金属球时，电子向橡胶棒转移9. 如图所示，当带电体接触验电器的金属球时，下列说法正确的是( )A. 若带电体带正电荷，则这些正电荷就通过金属杆全部转移到金属箔上B. 若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔上C. 若带电体带正电荷，则验电器就有一部分电子转移到带电体上D. 若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上10. 用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可断定( )A. 轻质小球一定带正电B. 轻质小球一定带负电C. 轻质小球可能带负电，也可能带正电D. 轻质小球一定不带电11. 如图所示的电路，下列说法错误的是( )A. 只闭合开关S2，灯L1和L2串联，电流表测量的是串联电路的电流B. 只闭合开关S1和S3，灯L1和L2并联，电流表测量的是并联电路干路的电流C. 只闭合开关S1和S2，灯L1和L2并联，电流表测量的是通过灯L2的电流D. 闭合开关S1、S2和S3，电流表和电源都可能被烧坏12. 如图甲所示，当开关闭合时，两只电流表的示数分别由乙、丙两图读得，则通过电灯L1、L2的电流分别是( )A. 0.8A0.52AB. 0.15A0.8AC. 1.28A0.52AD. 0.52A 1.28A13. 如图所示电路，A1的示数为0.48A，A2的示数为0.32A，A3的示数为0.28A，则( )A. 通过L1的电流为0.12AB. 通过L2的电流为0.48AC. 通过L3的电流为0.80AD. 通过三个灯泡的电流之和为1.08A14. 如图所示电路，开关S闭合时，可能发生的现象是( )A. L1发光，L2不发光B. L2的灯丝会被烧坏C. L1、L2的灯丝都会被烧坏D. 电源被烧坏15. 小明家所在的小区安装了自动售水机．售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明．以下简化电路符合要求的是( )A. B.C. D.16. 甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示．如果丙带正电荷，则甲( )A. 一定带正电荷B. 一定带负电荷C. 可能带负电荷D. 可能带正电荷17. 公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是一个开关．当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车．下列电路图符合上述要求的是( )A. B.C. D.18. 下列物品中，通常情况下属于导体的是( )A. 塑料安全帽B. 布手套C. 橡胶鞋D. 钢尺19. 下列物体通常情况下属于导体的是( )A. 铅笔芯B. 塑料尺C. 橡皮擦D. 玻璃杯20. 现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了选项所示的红、绿灯的电路图，你认为可行的是( )A. B.C. D.21. 小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现．当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机．灯泡和风机均可独立工作，以下简化电路图符合要求的是( )A. B.C. D.二、实验探究题22. 如图甲所示，是用电流表测量电流的实物连接图，请按要求回答：(1)使用时应将电流表与被测用电器_________联在电路中，且使电流从电流表的_________接线柱流入．在连接电路时，发现刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了_______．(2)如图甲中电流表测量的是通过灯_________(填“L1”或“L2”)的电流．如果电流表的读数如图乙所示，则电流表测出的电流是________A．(3)如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，应将导线_________(填“a”“b”或“c”)的右端接在电流表的_________(填“3”“0.6”或“—”)接线柱上．23. 某同学通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律．所接电路图如图甲所示，闭合开关后，两电流表指针偏转情况如图乙．(1)该同学发现电流表A1指针偏转比A2小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”.请你指出造成他判断错误的原因：_______________________．(2)甲小组选用规格完全相同的灯泡串联进行探究实验，乙小组选用规格不同的灯泡串联进行多次实验，你认为_________的方案较好，理由是______________________________．(3)连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行？请你在表中空格填写“可行”或“不可行”．方法操作现象结论方法是否可行方法1把其中一灯泡从灯座中取下另一灯熄灭两灯一定是串联①______方法2把任意一根导线断开两灯熄灭两灯一定是串联②______24. 在探究并联电路电流规律的实验中：(1)为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行_________，以正确选择电流表的量程．(2)小方连接的部分电路如图所示，请你将电路连接完整．(3)小方将以上电路连接完后，闭合开关，发现灯泡L1和L2发光、电流表A1和A2有示数、电流表A示数为零．则电路故障可能是______________．(4)排除故障，进行实验，小方记录了如下数据．分析以上实验数据，小方发现通过两条支路的电流总是相等．为了探究这个发现是否具有普遍性，可以________________________，再进行实验．25. 甲、乙两位同学在探究串联和并联电路中电流的规律时，看到实验桌上的器材有：学生电源一个，开关一个，小灯泡一个，电压表一个，导线若干，他们交流后决定：(1)由甲同学向老师报告，要求增加的元件是______________，同时撤掉_______换取_______．(2)甲同学率先探究串联电路中的电流规律，刚接好最后一根导线，表的指针迅速达到最右端，乙同学立即切断电源，经检查发现在连接电路时没有将_________；电流表的量程_________(填“过大”或“过小”)．(3)在乙同学的协助下，甲同学终于完成了探究串联电路电流规律的正确连接，甲同学读取电流表的示数后，感觉比其他实验小组的读数大一些，于是他断开开关又仔细观察，发现电流表还有0.04A的读数，这时才意识到使用电流表之前还必须将_____________________．(4)甲同学接着探究并联电路的电流规律，由于时间紧张，只测了干路电流和通过灯泡L1的电流，没有认真读数就整理了器材，只记得两次电流表指针偏转到的位置一样，都是12个小格，乙同学灵机一动帮助甲同学算出了通过灯泡L2的电流是________A，通过灯泡L1的电流是________A．答案1.【答案】A2.【答案】C3.【答案】C4.【答案】B5.【答案】D6.【答案】C7.【答案】D8.【答案】B9.【答案】C10.【答案】B11.【答案】C12.【答案】C13.【答案】A14.【答案】D15.【答案】A16.【答案】C17.【答案】C18.【答案】D19.【答案】A20.【答案】B21.【答案】C22.【答案】(1)串；正；断开开关(2)L1；0.5(3)b；一23.【答案】(1)没有注意观察电流表的量程(2)乙小组；避免实验的偶然性(3)①可行②不可行24.【答案】(1)试触(2).(3)电流表A被短路(4)将L1(或L2)换成另一个规格不同的灯泡25.【答案】(1)规格不同的小灯泡多个；电压表；电流表(2)开关断开；过小(3)电流表指针调到零刻度线处(4)0.96；0.24第11页，共11页。
人教版九年级物理电流和电路单元测试题及答案
人教版九年级物理电流和电路单元测试题及答案电路组合在一起，可以实现（）A．节约能源，减少浪费B．增加电路的复杂度C．提高电路的安全性D．增加电路的使用寿命改写：欢迎下载研究必备的电流和电路单元测试题。
以下为单项选择题，每小题3分，共36分。
1、在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松。
这是因为梳子和头发摩擦后，头发因带同种电荷而相互排斥。
因此，答案为A。
2、依据英国物理学家卢瑟福的原子核式模型理论，在原子中不带电的是中子。
因此，答案为A。
3、下列四组物体中，都属于绝缘体的一组是陶瓷、干木、塑料。
因此，答案为C。
4、如图15-1所示的电路中，电路B是正确的。
5、电路中能产生持续电流的条件是电路中有电源，还要形成通路。
因此，答案为D。
6、关于电流的方向的说法中正确的是金属中自由电子移动的方向就是电流的方向。
因此，答案为B。
7、电路中的电流既看不见，也摸不着，但是它的许多特点和水流、车流类似。
人们在研究电流特点时，多用水流来相比，这种科学思维方法可以叫做类比法。
因此，答案为C。
8、使用电池的时候，不允许用导线直接把电池的两极连接起来，这是因为这样连接有触电危险。
因此，答案为C。
9、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电器设备之间的连接方式可以是串联，也可以是并联。
因此，答案为B。
10、某家用电器正常工作时，通过的电流大约为5 A，该用电器可能是白炽灯。
因此，答案为C。
11、如图15-2所示的电路中，有可能造成电源和电流表都损坏的是开关S1和S2同时打开。
因此，答案为D。
12、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
科研人员利用“光敏”材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动时自动断开。
若将这两电路组合在一起，可以实现节约能源，减少浪费。
因此，答案为A。
(压轴题)初中物理九年级全册第十一章《简单电路》测试卷(包含答案解析)(1)
一、选择题1．如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S ，小灯泡L 发光，钨丝不发光，向钨丝吹气时，小灯泡L 变亮，用酒精灯给钨丝加热，小灯泡L 逐渐变暗直至熄灭，由实验可知下列说法正确的是（ ）①钨丝的电阻随温度升高而减小②向钨丝吹气时，钨丝电阻变小③给钨丝加热时，电路中的电流变小④小灯泡L 发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L 的电流A ．只有①②B ．只有②③C ．只有②④D ．只有①④ 2．如图所示，电源电压保持不变，当开关由断开变为闭合状态，则两电表的示数变化为（ ）A ．两电表的示数都变小B ．电流表的示数变大，电压表的示数变小C ．两电表的示数都变大D ．电流表的示数变小，电压表的示数不变3．如图所示，电路元件及导线连接均完好，闭合开关1S 、2S ，两个小灯泡的发光情况是（ ）A ．1L 、2L 都能发光B ．1L 、2L 都不能发光C ．1L 发光、2L 不发光D ．1L 不发光、2L 发光4．如图所示的四个电路图中，各开关都闭合后，灯泡L 1与L 2串联的是（ ）A．B．C．D．5．《中国诗词大会》比赛中用到了抢答器。
其原理是：任意位选手按下抢答键时显示屏亮灯(红灯或绿灯)，同时扬声器发出声音。
以下符合这一要求的电路是（）A．B．C．D．6．如图所示，连接两个小灯泡L1、L2的电路，闭合开关（）A．L1、L2串联B．L1、L2并联C．L1、L2均发光D．L1发光、L2熄灭7．以下是某同学作出的一些估测数据，明显不符合事实的是（）A．一台普通家用冰箱工作时的电流约为1AB．人体的安全电压不高于36VC．一名普通中学生上一层楼需做的功大约为1500JD．初中物理实验中使用的一段铜导线电阻约为10Ω8．如图，电源电压为3V，开关S闭合，下列说法正确的是（）A ．若L 2开路，电压表的示数为0VB ．若L 1开路，电压表的示数为3VC ．若L 1短路，电压表的示数为0VD ．若L 2短路，电压表的示数为0V9．下列说法正确的是（ ）A ．摩擦起电的实质是创造了电荷B ．验电器的工作原理是同种电荷相互吸引C ．公路上的路灯同时亮同时灭，它们是串联在一起的D ．电荷的定向移动形成电流，电流的方向与正电荷定向移动的方向相同10．如图所示，将两个表面光滑的铅块相互挤压后会粘在一起，以下现象与该实验原理相同的是（ ）A ．墨汁滴在热水中很快散开B ．两个吸盘挤压后吸在一起C ．折断一根铁丝需要很大力D ．毛皮和橡胶棒吸引在一起 11．下列各电路中，灯1L 、2L 能独立工作，又能同时工作是（ ）A ．B ．C ．D ． 12．如图所示电路中，闭合开关S 后，发现小灯泡L 不亮，电压表示数较大，电流表示数为0。
北师大版九年级物理物理《第十一章 简单电路》单元练习试卷及答案
《第十一章 简单电路》单元练习试卷及答案一、选择题（每小题3分，共计54分）1．在通常情况下，下列物体中，属于导体的是：（ ）A ．玻璃棒B ．煤油C ．铅笔芯D ．纯净水2．下列电路或电路中的元件属于串联的是（ ）A. 节日里用来装饰房间的小彩灯B. 高大建筑物上的彩灯C. 房间里的电风扇和台灯D. 学校的电铃和控制电铃的开关3．如图D11-1所示电路要使电灯L 1、L 2并联，应当 （ ）A. 只闭合S 1、S 2B. 只闭合S 2、S 3C. 只闭合S 1、S 3D. 同时闭合S 1、S 2、S 3 4．下述说法中正确的是 ( ) A ．只要导体中有自由电荷存在，就形成电流B ．只要电路中有电源就能形成电流C ．只要是闭合电路且有电源，就能形成持续电流D ．以上说法都正确5．10个小灯泡串联在一起，已知某处电路的电流是100mA ，则通过每个小灯泡的电流是( )A ．0.1mAB ．10mAC ．0.1AD ．1000mA6. 通过家用电冰箱的电流约为（ ）A. 2μAB. 2mAC. 2AD. 200A7. 某同学用电流表测电流时接法正确，先选用0~0.6A 的量程，指针未达到满偏，若选用0~3A 的量程，则（ ）A. 指针偏转变大B. 指针偏转变小C. 会损坏电表D. 不能读数8．用电流表测如图D11-2所示电路中的电流，下列说法正确的是（ ）A. 将电流表接在a 处时，可测量流过两只灯泡的总电流B. 将电流表接在c 处时，只能测出流过灯泡L 2的电流C. 将电流表接在d 处时，只能测出流过灯泡L 1的电流D. 不管电流表接在何处，都能测出流过电流表本身的电流 9. 要用一只电流表测量通过灯泡L 1的电流，一位同学设计了如图D11-3四个电路图，你认为正确的是（ ）0. 关于电压的作用，下列说法正确的是（ ）A. 电压使电荷定向移动形成电流B. 电压使自由电荷定向移动形成电流C. 电压只能使自由电子定向移动形成电流D. 电压使导体中产生大量自由电荷形成电流11. 用电压表测灯泡正常发光时的电压时，误将电压表与灯泡串联，这样引起的后果（ ）A. 灯泡可能烧坏B. 电压表烧坏C. 灯泡不亮D. 电压表无读数 图D11-1图D11-2a D A B C 图D11-3图D11-412. 对于图D11-4所示的电路，如果两只灯泡有一只发生了故障，闭合开关S ，以下描述正确的是（ ）A. 若L 1断路，则电压表有示数，电流表无示数B. 若L 1短路，则电压表无示数，电流表有示数C. 若L 2断路，则电压表和电流表均无示数D. 若L 2短路，则电压表无示数，电流表有示数13. 有两根相同材料制成的电阻丝，长度一样，粗细不同，其电阻（ ）A. 两根电阻丝电阻一样大B. 粗的那根电阻丝的电阻较大C. 将两根电阻丝串接成一根，电阻变大D. 将两根电阻丝并联成一根，电阻变大14. 在实际问题中，要改变金属丝的电阻，实际可行的方法是（ ）A. 改变导线的横截面积B. 改变导线的长度C. 改变制成导线的材料D. 改变通过导线的电流15. 将滑动变阻器与一灯泡串联接入电路，调节滑动变阻器的滑片位置，发现灯泡变暗，这是因为（ ）A ．灯泡的电阻变大了 B. 电源的电压变小了C. 滑动变阻器接入电路部分的电阻变大了，从而使流过灯泡的电流变小了D. 流过滑动变阻器的电流变大了，从而使流过灯泡的电流变小了16. 如图D11-5所示，滑动变阻器与一灯泡串联接入电路，已知接线柱C 接入电路，要使滑片P 向左滑动时灯泡变亮，则电路的另一端（ ）A. 只能接D 点B. 只能接A 点C. 只能接B 点D. 接A 点或接B 点都可以17．甲变阻器标有“50Ω 1.5A ”，乙变阻器标有“10Ω 2.5A ”，两变阻器的瓷筒的粗细、长度一样，电阻线由同种合金材料制成，则（ ）A. 甲的电阻线较粗B. 乙的电阻线较粗C. 两变阻器的电阻线粗细相同D. 无法判定18. 某同学设计了一种压力计的装置，如图D11-6所示，AB 是一根弹簧，其A 端与金属滑片P 相连，B 端固定在支架上，R 是电阻线，压力表是由电流表改装而成，表上指针指的刻度可反映出作用在弹簧上压力的大小。
初中物理九年级全册第十一章《简单电路》检测卷(包含答案解析)
一、选择题1．A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景如图所示，由此可以判断（）A．小球B可能不带电B．小球B可能带正电C．小球A可能不带电D．小球A一定带正电2．如图所示电路，电源电压保持不变。
当开关均闭合时，电流表和电压表的示数分别为I1和U1；当只闭合开关S2时，电流表和电压表的示数分别为I2和U2；则（）A．I1=I2，U l＞U2B．I1＜I2，U l =U2C．I l＞I2，U1＞U2D．I1=I2，U1=U23．如图所示，关于电流表和电压表的连接，正确的是（）A．B．C．D．4．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。
观察电压表的接线和指针偏转可知（）A．锌片是正极，盐水电池电压为3VB．锌片是负极，盐水电池电压为0.6VC．铜片是正极，盐水电池电压为3VD．铜片是负极，盐水电池电压为0.6V5．当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变小的是（）A．B．C．D．6．某同学用一个有0～3 V和0～15 V两个量程的电压表测某电路两端的电压，用的是0～3V量程，但记录的读数却是6.5 V，则该同学实际测的电压值最可能是（）A．1.3 V B．2.5 V C．5 V D．12.5 V7．如图所示的电路，下列说法中正确的是（）A．不能同时闭合开关S1、S2、S3B．闭合开关S2、S3，灯L2、L3并联且均发光C．只闭合开关S1，灯L1、L2串联，电流表A1、A2的示数相同D．闭合开关S1、S2，再闭合开关S3，电流表A1的示数不变8．用毛皮摩擦过的橡胶棒去靠近甲和乙两个轻小物体，结果橡胶棒与甲互相排斥、跟乙相吸引，可以判定（）A．甲带正电，乙带负电B．甲带负电，乙带正电C．甲带负电，乙不带电或带正电D．甲带正电，乙不带电或带负电9．下列物体通常情况下属于导体的是（）A．光纤维B．塑料尺C．橡胶棒D．铅笔芯10．如图所示，将两个表面光滑的铅块相互挤压后会粘在一起，以下现象与该实验原理相同的是（）A．墨汁滴在热水中很快散开B．两个吸盘挤压后吸在一起C．折断一根铁丝需要很大力D．毛皮和橡胶棒吸引在一起11．如图所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是（）A．L1亮度不变，电流表示数变小B．L1亮度不变，电流表示数不变C．L1变亮，电流表示数不变D．L1变暗，电流表示数变小12．家用冰箱的用电部分主要是电动压缩机和照明灯泡。
(北师大版)初中物理九年级(全一册)：第十一章 简单电路 单元测试 (含答案)
第十一章综合测试一、选择题（共10小题）1.LED灯带在装饰材料中被广泛应用。
芳芳同学在研究其内部结构时发现，灯带中的LED灯串联后经电流适配器接入照明电路，如图所示。
她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不发热。
以下推断符合上述事实的是（）A.一只LED正常工作的电压是220VB.灯带中一只LED灯断路后其它灯还亮C.LED灯具有单向导电性D.LED灯工作时主要是将电能转化为内能2.2017年10月16日，华为Mate系列手机正式发布，该手机采用了华为自己研发的麒麟970国产芯片，具有初步的人工智能，制造该芯片的材料是（）A.导体B.绝缘体C.半导体D.超导体3.现代生活照明多采用低碳节能的LED灯，其核心元件的主要材料是（）A.导体B.纳米材料C.超导体D.半导体4.江海里的航标灯要求夜晚亮、白天熄。
人们利用半导体的有关特性制成了能自动点亮、熄灭的航标灯装置，实现了自动控制，这是利用了半导体的（）A.热敏性B.压敏性C.光敏性D.三种特性都利用了5.随着技术的进步，LED常被用作光源或信号显示器，制作LED的关键材料是（）A.绝缘体B.普通导体C.超导体D.半导体6.如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法中正确的是（）A.AB段电阻大，电流小B.CD段电阻大，电流大C.AB段电阻大，电流与CD段相等D.CD段电阻大，电流与AB段相等7.小丽同学进行探究实验的电路如图所示，她用电流表分别在A、B、C三处测得电流如下表。
你认为小丽下一步应该做的是（）A.分析数据得出结论B.拆下电路，整理仪器C.换电流表的量程再做几次实验D.换不同规格的灯泡再做几次实验8.如图所示的“吸引现象”由静电引起的是（）A.磁铁吸引硬币B.压紧的铅块互相吸引C.摩擦后的气球吸引头发D.吸盘吸在墙壁上9.一节干电池的电压是（）A.1.5伏B.24伏C.110伏D.220伏10.如图：开关闭合后发生的现象是（）A.灯不亮，电流表烧坏B.灯不亮，电流表有示数C.灯不亮，电压表有示数D.灯亮，电流表、电压表都有示数二.多选题（共5小题）11.以下是小明对一些物理知识的想象，其中你认为不合理的是（）A.假如水的比热容变为原来的110，可能内陆地区会比沿海地区冬暖夏凉B.假如导体都变成超导体了，通过的电流会很大，电灯会更亮C.假如浮力与液体的密度成反比，在“死海”游泳就比原来困难得多D.假如在绕地球转动的宇宙飞船里，用吸管就不容易吸起饮料12.当温度降到很低时，某些金属导体如铝在271.76-℃以下，铅在265.95-℃以下时，电阻就变成了零，这种现象称为超导现象。
