收费系统ETC车道设备施工技术方案
etc设备安装施工方案
etc设备安装施工方案一、项目背景与目标随着智能交通系统的发展，电子不停车收费系统（ETC）已逐渐成为高速公路收费的主流方式。
本项目旨在实现高速公路收费站ETC设备的全面升级与安装，以提高车辆通行效率，减少交通拥堵，为广大车主提供更加便捷、快速的通行体验。
二、设备清单与规格ETC设备：选用符合国家标准的ETC终端设备，支持多种支付方式，具备快速、稳定、安全的特性。
通讯设备：包括路由器、交换机等，确保ETC设备与中心系统之间的数据传输稳定可靠。
电源设备：为ETC设备提供稳定可靠的电源供应，确保设备24小时不间断运行。
安装材料：包括支架、线缆、接线端子等，用于固定设备和进行电气连接。
三、施工流程与步骤现场勘查：了解收费站现场环境，确定设备安装位置及布局。
设备准备：根据设备清单，准备所需设备和材料。
安装设备：按照设备安装要求，进行ETC设备、通讯设备、电源设备的安装。
设备调试：检查设备连接情况，进行设备功能测试，确保设备正常运行。
系统联调：与中心系统进行联调，测试数据传输和支付功能。
四、技术要求与标准设备安装应符合国家及行业相关标准，确保设备稳定运行。
设备连接应使用专用线缆，确保数据传输稳定可靠。
设备安装位置应便于日常维护和保养，避免阳光直射和恶劣天气影响。
五、安全防范措施施工现场应设置警戒线，确保施工区域安全。
施工人员应佩戴安全防护用品，遵守安全操作规程。
设备安装完成后，应进行安全检查，确保设备运行安全。
六、质量保证措施设备采购应选择有资质的供应商，确保设备质量可靠。
施工过程中应进行质量检查和记录，确保每个施工环节符合质量要求。
施工完成后应进行整体质量验收，确保项目质量达标。
七、进度控制与调整制定详细的施工计划，明确各阶段的任务和时间节点。
施工过程中应定期进行进度检查，确保项目按计划进行。
如遇特殊情况导致进度延误，应及时调整施工计划，确保项目按时完成。
八、施工总结与验收施工完成后应进行总结，分析施工过程中的经验和教训，为今后的工作提供参考。
etc工程实施施工方案
ETC工程实施施工方案1. 引言ETC（Electronic Toll Collection）是一种新的无人收费系统，相对于传统的人工收费方式，具有更高的安全性，快捷性和自动化性。
ETC的应用范畴正在逐步拓宽，是高速公路、城市道路以及停车场的理想选择。
本文旨在介绍ETC工程实施的关键方案，包括系统设计，设备安装、联网测试等方面。
2. 设计方案2.1 硬件设备ETC的硬件设备主要包括ETC车载单元（OBU），车道设备（ICC），交换机、服务器等。
•ETC车载单元（OBU）： OBU是ETC系统中车辆的关键设备，其内置车辆标识代码、计费和权限信息等。
OBU的外观简单、易于安装，可以粘贴在车辆挡风玻璃上，也可以安装在车辆的后视镜内。
•车道设备（ICC）：ICC是建立智能收费系统必不可少的基础设施，包括天线、视频摄像头、交换机等设备。
通过与OBU通信，ICC可以识别OBU中的车辆标识信息，从而向车辆收取费用。
天线、摄像头等设备的位置和布置对于系统的整体性能有着重要的影响。
•其他设备：交换机、服务器等设备是ETC系统的核心部分，承担了数据传输、处理等重要任务。
服务器的硬件要求高，需要大内存、高速度的CPU等配置，而交换机的选择应该具备高速度、高稳定性等特点。
2.2 软件系统ETC的软件系统分为前端和后端。
前端主要包括收费站管理系统、客户端软件等，用于管理车辆的流量和收费信息等；后端主要包括数据库、管理系统等，用于管理系统的运行状态、数据维护等。
•收费站管理系统：收费站管理系统是系统的核心部分，主要用于收费站的建立、管理和统计等。
系统应该具备良好的操作性能、数据管理和分析能力。
•客户端软件：客户端软件主要用于车辆的OBU的管理，包括OBU维护、信息查询、权限管理等。
在软件设计时，应该考虑到软件稳定性、性能优化、界面友好等因素。
3. 实施方案3.1 设备安装在设备安装方面，应该符合建设标准，确保安装位置、设备间距、线路规格等能够满足要求，并且应该遵从最优的设备布局方法。
收费系统ETC车道设备施工技术方案
开阳高速公路收费系统ETC车道设备施工技术方案一、工程概况本ETC收费系统设计范围：将广湛高速公路开平至阳江段（以下简称开阳高速公路）的水口、恩城、白沙三个收费站的双向岛两边车道设置为一进一出的ETC车道，ETC车道的收费数据通过以太网上传到人工收费站的数据库中，图像信号通过光纤传送至收费站监控室。
ETC收费系统收费方式采用“两片式电子标签+双界面CPU卡”收费技术，是高安全性的双界面CPU卡与两片式电子标签的有机结合。
在没有ETC车道的收费站可以通过双界面CPU卡在人工收费车道刷卡通过。
二、施工准备根据施工图设计进行设备基础法兰盘、立柱支架和天线龙门架生产加工，法兰盘定位预埋，根据工程量清单采购设备；设备进场报验，监理工程师验收通过后，开始设备安装、调试。
三、收费系统ETC车道设备施工技术方案1 、ETC车道设备基础法兰盘定位预埋、支架施工技术要求开阳高速公路机电工程收费系统ETC车道设备基础法兰盘和立柱支架以及天线龙门架的制作、安装。
施工技术要求如下：1）、施工工艺要求设备基础法兰必须按图纸要求位置进行安装。
法兰盘、螺栓经热镀锌处理（镀锌量为600克/平方米）。
法兰盘上表面必须水平，螺栓定位准确并垂直于法兰盘，安装后螺纹部分应涂上密封剂并用胶带包封。
设备立柱、支架和天线龙门架安装：首先是基坑开挖，基坑的尺寸必须符合设计要求，接着是基础制作和预埋件预埋，根据设计要求，进行基础浇注，同时进行法兰盘定位预埋，最后进行立柱支架及天线龙门架安装。
2）、检测线圈敷设安装的技术要求(1)需要安装检测线圈车道的路面上，在距它0.5m范围之内不应含有钢筋、铁丝网、金属之类所浇注的路面。
安装线圈的路面不应有裂痕，以免影响线圈的使用寿命和电感量。
安装线圈的地方不应是水泥块板的路面，或者下面是排水沟上面铺了几块水泥板的路面。
安装线圈的地方应是实体的坚固的水泥浇注的路面。
（2）线圈的两个端子必须沿预埋管道连接到收费岛的控制设备。
收费系统ETC车道设备施工技术方案
收费系统ETC车道设备施工技术方案一、前言随着社会经济的发展，车辆数量逐年增加，城市交通拥堵问题日益凸显。
为了加强城市交通管理，提高道路运输效率，推广智能化收费系统。
发布了西部交通发展“十一五”规划纲要，明确提出，要在高速公路、国省干线公路、收费站等骨干道路实施专用车道系统建设，推广应用电子不停车收费系统（ETC系统）。
自此，ETC系统已经成为了我国高速公路的必备收费方式。
ETC车道设备施工技术也成为了关键的实施环节。
二、ETC车道设备组成ETC收费系统是由一系列设备所组成的，主要包括ETC车载设备、车道ETC设备、交易处理中心设备以及监控系统设备。
其中，车道ETC设备包括了以下设备：车道鹰眼、车道ETC天线、车道信息显示屏、车道门架、ETC障碍撤除器等。
本文着重介绍车道ETC设备的施工技术方案。
三、方案设计1、车道鹰眼车道鹰眼主要用于扫描车辆标签，并根据标签信息进行收费，是整个ETC系统的核心部分。
其施工步骤如下：（1）在车道左右两侧都设置鹰眼支架，支架距离道路两侧的距离应保持一致，且与车道门架的位置保持一致。
（2）根据设计方案，确定鹰眼安装位置并打孔，然后将鹰眼支架和鹰眼固定在墩上。
（3）根据具体情况，选择一定的角度和方向，调整鹰眼的方向，使其能够正常扫描标签。
2、车道ETC天线车道ETC天线主要用于接收车载设备上传的标签信息，并进行处理。
其施工步骤如下：（1）在车道左右两侧设置天线支架，支架距离道路两侧的距离应保持一致，且与鹰眼的位置保持一致。
（2）根据设计方案，确定天线安装位置并打孔，然后将天线支架和天线固定在墩上。
（3）根据具体情况，选择一定的角度和方向，调整天线的方向，使其能够正常接收车载设备上传的标签信息。
3、车道信息显示屏车道信息显示屏主要用于显示车辆的信息以及收费信息等。
其施工步骤如下：（1）在车道门架正下方的墙面上安装支架，支架的位置应根据设计方案确定。
（2）根据设计方案，确定显示屏安装位置并打孔，然后将支架和显示屏固定在墙上。
高速公路收费系统施工方案
高速公路收费系统施工方案引言随着交通网络和城市化进程的不断发展，高速公路的建设和使用日益普遍。
高速公路收费系统是保障公路交通有序运行和收取合理费用的关键环节。
本文将介绍高速公路收费系统的施工方案，包括收费站建设、设备选型和安装，以及后期运维的考虑。
收费站建设地点选择收费站的地点选择需要考虑交通流量和地理条件等因素。
一般来说，地点应选择在交通流量较大、地势平坦、周边无重要设施的区域，以便车辆进出方便并减少对周边业务的影响。
设计方案收费站的设计方案需要满足以下要求：•车辆进出口要合理布置，保证流量畅通；•收费站设施要人性化，便于驾驶员缴费和办理相关业务；•收费站的建筑物要有和谐的外观，与周边环境相协调。
设备选型和安装车道设备高速公路收费系统的核心设备是车道设备，主要包括车道指示器、ETC设备、摄像头等。
对于车道指示器，可以选择LED显示屏来显示收费信息和交通指示，具有清晰度高、可见性强的优点。
ETC设备可以采用RFID技术，便于车辆通过无感支付。
摄像头可以用于车辆识别和安全监控等方面。
中央管理系统中央管理系统是高速公路收费系统的核心控制中心，用于管理和监控所有的收费设备和数据。
中央管理系统需要可靠稳定且具备强大的数据处理和管理能力。
可以选择成熟的软件和硬件方案，保证系统的稳定和可靠性。
安装和调试在施工过程中，需要安装和调试各种设备。
安装时需要按照设计方案合理布置车道设备，并保证设备之间的连通性和协调性。
调试工作包括设备的功能测试和设备之间的数据联通测试，以确保系统的正常运行。
后期运维考虑高速公路收费系统的后期运维是保证系统持续运行和提供良好服务的关键。
后期运维考虑包括设备维护、数据管理和技术支持等方面。
设备维护设备维护是保证系统正常运行的重要环节。
需要建立完善的设备维护计划，定期检查和维护各项设备，及时解决故障和问题，保证系统的稳定性和可靠性。
数据管理高速公路收费系统会产生大量的交通数据和收费数据，需要建立健全的数据管理机制。

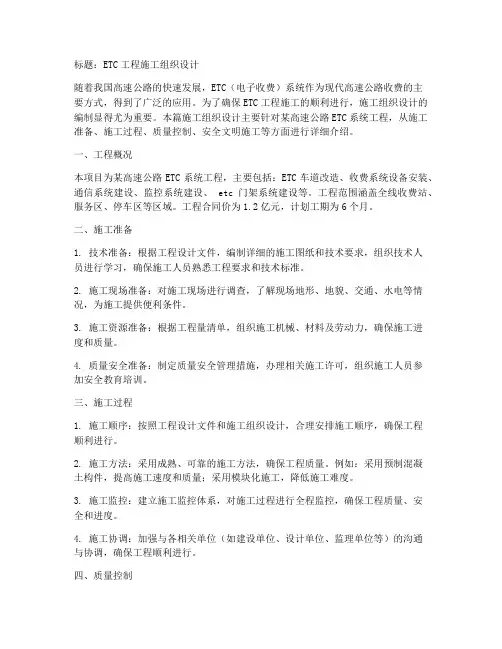

ETC工程施工
标题：ETC工程施工组织设计随着我国高速公路的快速发展，ETC（电子收费）系统作为现代高速公路收费的主要方式，得到了广泛的应用。
为了确保ETC工程施工的顺利进行，施工组织设计的编制显得尤为重要。
本篇施工组织设计主要针对某高速公路ETC系统工程，从施工准备、施工过程、质量控制、安全文明施工等方面进行详细介绍。
一、工程概况本项目为某高速公路ETC系统工程，主要包括：ETC车道改造、收费系统设备安装、通信系统建设、监控系统建设、 etc门架系统建设等。
工程范围涵盖全线收费站、服务区、停车区等区域。
工程合同价为1.2亿元，计划工期为6个月。
二、施工准备1. 技术准备：根据工程设计文件，编制详细的施工图纸和技术要求，组织技术人员进行学习，确保施工人员熟悉工程要求和技术标准。
2. 施工现场准备：对施工现场进行调查，了解现场地形、地貌、交通、水电等情况，为施工提供便利条件。
3. 施工资源准备：根据工程量清单，组织施工机械、材料及劳动力，确保施工进度和质量。
4. 质量安全准备：制定质量安全管理措施，办理相关施工许可，组织施工人员参加安全教育培训。
三、施工过程1. 施工顺序：按照工程设计文件和施工组织设计，合理安排施工顺序，确保工程顺利进行。
2. 施工方法：采用成熟、可靠的施工方法，确保工程质量。
例如：采用预制混凝土构件，提高施工速度和质量；采用模块化施工，降低施工难度。
3. 施工监控：建立施工监控体系，对施工过程进行全程监控，确保工程质量、安全和进度。
4. 施工协调：加强与各相关单位（如建设单位、设计单位、监理单位等）的沟通与协调，确保工程顺利进行。
四、质量控制1. 质量标准：严格按照国家相关法律法规、行业标准和技术规范进行施工，确保工程质量。
2. 质量检查：建立质量检查制度，对施工过程进行不定期检查，发现问题及时整改。
3. 质量评定：工程完成后，组织相关单位进行质量评定，确保工程质量达到预期目标。
五、安全文明施工1. 安全管理：制定施工现场安全管理措施，严格执行国家安全生产法规，确保施工现场安全。
收费系统ETC设备施工的实施方案
开阳高速公路收费系统ETC设备施工实施方案一、工程概况本ETC收费系统设计范围：将广湛高速公路开平至阳江段（以下简称开阳高速公路）的水口、恩城、白沙三个收费站的双向岛两边车道设置为一进一出的ETC车道， ETC车道的收费数据通过以太网上传到人工收费站的数据库中，图像信号通过光纤传送至收费站监控室。
本方案编制依据为《广湛高速公路开平至阳江段机电工程施工图设计－第四册收费系统（下）》。
二、工程范围本分项工程施工范围为开阳高速公路收费系统3个收费站（水口站、恩城站、白沙站）共6套ETC车道设备的软硬件安装、设备基础法兰制作及系统调试。
车道设备部分包括车道计算机、车道控制器、自动栏杆机、费额显示器、声光报警器、车辆检测器、车道摄像机、字符叠加器等。
设备基础法兰制作部分包括车道天线、标志牌、费额显示器、自动栏杆机、车道摄像机等，并指导土建施工单位在收费岛上预埋所需管线和设备基础法兰。
主要工作内容包括：1）、设备采购及加工，主要包括：车道计算机、车道控制器、自动栏杆机、费额显示器、声光报警器、车辆检测器、车道摄像机、字符叠加器、避雷器、设备基础法兰制作等。
2）、设备安装调试包括：车道计算机、车道控制器、自动栏杆、费额显示器、声光报警器、车辆检测器、车道摄像机、字符叠加器等。
3）、ETC车道软件的安装调试。
三、工程实施方案1、施工条件1）、遮棚及收费车道、岛、亭界面符合ETC车道设备的安装条件。
2）、现场施工有稳定的电力供应。
2、施工准备1）、设备采购。
2）、设备到货，开箱清点，做好记录，要求型号规格符合施工图设计要求，产品附件齐全，外观无机械损伤及变形，技术文件齐全。
不合格者通过供货渠道处理。
检查合格后及时把设备运到施工现场进行安装。
3）、检查施工界面，确认达到施工条件。
3、工程施工根据工程施工进度计划，我部组织施工队和相关技术人员按时进场。
进场后合理调配施工人员和机具，加强现场管理，确保按计划完成车道软硬件安装和调试。
etc 施工方案
etc 施工方案1. 引言本施工方案旨在详细描述如何进行ETC（电子不停车收费系统）设备的安装和调试工作。
ETC作为一种智能化的交通收费方式，已经在全国范围内得到广泛应用。
本文档将按照以下步骤进行描述：施工准备、设备安装、设备调试和工程总结。
2. 施工准备在进行ETC施工前，需要做好以下准备工作：1.确定施工区域：根据实际交通情况，选择合适的位置进行安装ETC设备，确保设备可以正常运行并对车辆进行有效识别。
2.确定施工时间：选择适当的时间段进行施工，避免对交通造成过大的影响。
3.准备施工材料和工具：包括ETC设备、安装支架、螺丝等。
3. 设备安装1.确定设备位置：根据实际情况，在合适的位置安装ETC设备。
安装位置应具备以下要求：–能够保证设备能够正常运行，并对车辆进行有效识别。
–便于日常维护和管理。
–方便用户使用，避免对交通流量产生影响。
2.安装支架：根据设备的重量和尺寸，选择合适的支架进行安装。
支架应稳固可靠，能够承受设备的重量。
3.连接电源：将ETC设备与电源连接，确保设备能够正常供电。
4.安装天线：根据设备要求，安装天线，确保设备能够准确接收和发送信号。
5.安装其他配件：根据需要，安装其他配件，如摄像头、显示屏等。
4. 设备调试在设备安装完成后，需要进行设备的调试工作，以确保设备能够正常运行。
具体步骤如下：1.设备连接：将设备与后台管理系统进行连接，并确保连接稳定可靠。
2.设备校准：根据设备要求，对设备进行校准，以确保设备能够精确识别车辆、计算车辆通行费用等。
3.测试功能：对设备功能进行测试，包括车辆识别功能、通行费用计算功能等。
确保设备能够准确、快速地完成相应功能。
4.调试参数：根据实际情况，调整设备的参数，以达到最佳使用效果。
5.故障排查：如果设备出现故障，及时进行排查和修复，确保设备能够稳定运行。
5. 工程总结工程总结是对整个施工过程进行总结和评估的环节。
在工程总结中，需要重点考虑以下几个方面：1.安全性评估：评估施工过程中是否存在安全隐患，并提出相应的改进措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开阳高速公路收费系统ETC车道设备
施工技术方案
一、工程概况
本ETC收费系统设计范围：将广湛高速公路开平至阳江段（以下简称开阳高速公路）的水口、恩城、白沙三个收费站的双向岛两边车道设置为一进一出的ETC车道，ETC车道的收费数据通过以太网上传到人工收费站的数据库中，图像信号通过光纤传送至收费站监控室。
ETC收费系统收费方式采用“两片式电子标签+双界面CPU卡”收费技术，是高安全性的双界面CPU卡与两片式电子标签的有机结合。
在没有ETC车道的收费站可以通过双界面CPU卡在人工收费车道刷卡通过。
二、施工准备
根据施工图设计进行设备基础法兰盘、立柱支架和天线龙门架生产加工，法兰盘定位预埋，根据工程量清单采购设备；设备进场报验，监理工程师验收通过后，开始设备安装、调试。
三、收费系统ETC车道设备施工技术方案
1 、ETC车道设备基础法兰盘定位预埋、支架施工技术要求
开阳高速公路机电工程收费系统ETC车道设备基础法兰盘和立柱支架以及天线龙门架的制作、安装。
施工技术要求如下：
1）、施工工艺要求
设备基础法兰必须按图纸要求位置进行安装。
法兰盘、螺栓经热镀锌处理（镀锌量为600克/平方米）。
法兰盘上表面必须水平，螺栓定位准确并垂直于法兰盘，安装后螺纹部分应涂上密封剂并用胶带包封。
设备立柱、支架和天线龙门架安装：首先是基坑开挖，基坑的尺寸必须符合设计要求，接着是基础制作和预埋件预埋，根据设计要求，进行基础浇注，同时进行法兰盘定位预埋，最后进行立柱支架及天线龙门架安装。
2）、检测线圈敷设安装的技术要求
(1)需要安装检测线圈车道的路面上，在距它0.5m范围之内不应含有
钢筋、铁丝网、金属之类所浇注的路面。
安装线圈的路面不应有裂
痕，以免影响线圈的使用寿命和电感量。
安装线圈的地方不应是水
泥块板的路面，或者下面是排水沟上面铺了几块水泥板的路面。
安
装线圈的地方应是实体的坚固的水泥浇注的路面。
（2）线圈的两个端子必须沿预埋管道连接到收费岛的控制设备。
（3）收费岛上应有预埋的管道或者是有预留的走线沟供线圈走线，预埋的管道或走线沟要到位。
（4）线圈输出引线必须是紧密双绞线的形式，最少1米有20个双绞。
3）、天线基础的技术要求
（1）天线基础应是水泥混凝土和钢筋浇注而成的，天线基础应低于收费岛平面180mm。
（2）天线基础里应预埋有专用线缆和防雷接地线缆管道，收费亭到天线基础应有相应的预埋管道。
（3）ETC系统调试完毕后，必须用水泥混凝土将天线基础填平，与收费岛面处于同一平面。
4）、自动栏杆机基础的技术要求
（1）自动栏杆机基础应是水泥混凝土和钢筋浇注而成的，自动栏杆机基础应高于收费岛平面10mm。
（2）自动栏杆机基础里面应预埋有信号和电力电缆管道。
5）、费额显示器基础的技术要求
（1）费额显示器基础应在收费岛上，费额显示器基础应高于收费岛平面10mm。
（2）费额显示器基础里面应预埋有信号和电力电缆管道，收费亭到费额显示器基础间应有相应的预埋管道。
6）、车道摄像机基础的技术要求
（1）摄像机基础应在收费岛上，摄像机基础应高于收费岛平面10mm；
（2）摄像机基础里面应预埋有信号和电力电缆管道，收费亭到摄像机基础间应有相应的预埋管道。
2、线缆敷设技术要求
1）、电缆敷设前，要认真查看施工设计要求，列出电缆敷设回路明细表，找
出起点、终点及规格，计算好电缆长度。
首先放动力电缆后布控制电缆的原则进行施工。
2）、敷设电缆时，能用放线架必须用放线架，不能用放线架的地方，可先用一根长导线，量好终点实际距离，然后断开电缆进行敷设。
注意避免绞拧，保护层断裂及表面划伤等现象发生。
转弯处注意排列整齐，挂好标志，电缆预留量要适当，敷设好的电缆要用尼龙卡带和绑带等进行固定。
电缆终点施工时，用绝缘带包扎严密，相序正确，线端要用压线钳压紧，焊锡则均匀、饱满。
3）、过人、手井的电缆必须在井内用带勾膨胀螺丝固定，并挂相应电缆标志。
4）、电缆接续时要防潮，接头套管或接头盒要密封，防止浸水，并固定好。
5）、孔内走线要合理，特殊地方要求与业主协商解决。
6）、未尽事宜，按国家通信行业标准有关规定进行施工。
3、设备安装技术要求
设备安装包括车道计算机、车道控制器、车道天线、自动栏杆机、费额显示器、车辆检测器、车道摄像机、字符叠加器、声光报警器等。
设备安装技术要求：设备安装牢固、垂直、配线整齐、美观、无虚焊；设备数量、型号以及电气特性符合设计要求；设备具有良好的接地，接地电阻不大于1 。
严格按照国家有关规范及制造商标准施工，保证做到设备安装稳固、整齐美观，接线正确、接头牢固，线缆绑扎整齐、标志齐全。
4、收费车道、收费站调试组织计划
工作范围：负责接线复测、测试（硬件测试）
车道调试工作步骤：
1）、线路检查
2）、复测（加电）：采取逐级加电的方法，保护设备安全
3）、各设备单项功能测试
4）、车道设备硬件联调
5）、系统联调
系统联调工作步骤：
a、服务器监控程序与车道程序联调
b、站服务器监控程序与人工收费系统联调。
