数字摄影测量在大比例尺地形图测绘中的应用浅析
浅谈摄影测量在大比例尺地形图生产中的应用
浅谈摄影测量在大比例尺地形图生产中的应用摘要：本文结合生产实践，对摄影测量的发展进行了简单的阐述，随后较详细的介绍了全数字摄影测量成图的作业方法、注意事项以及全数字航空摄影测量在使用中的体会，以期望提高在实际运用中的工作效率。
关键词：模拟摄影测量解析摄影测量数字摄影测量1 摄影测量学综述摄影测量学有着悠久的历史，19世纪中叶，摄影技术一经问世，便应用于测量。
摄影测量从模拟摄影测量开始，经过解析摄影测量阶段，现在已经进入了数字摄影测量阶段。
摄影测量学是对研究的对象进行摄影，根据所获得的构像信息，从几何方面和物理方面加以分析研究，从而对所摄对象本质提供各种资料的一门学科。
摄影测量的技术手段有模拟法、解析法与数字法。
根据目前我公司航空摄影测量技术的应用情况，以JX-4C数字摄影测量工作站为例简单介绍一下数字摄影测量在工程中的应用。
2 数字摄影测量数字摄影测量是利用相关装置代替观测者眼睛的立体观察作用，在测图过程中根据影像色调灰度的相似性进行影像相关。
2．1数字影像相关数字相关是采用数字计算机把像对数字化后取得灰度级值，用数值计算方法探求左右影像的相似程度，完成影像相关确定同名点的位置。
2．2数字影像测图过程数字影像测图是使用按灰度元素数字化的航摄像片，利用电子计算机的运算，通过所建立的带有像元素灰度的数字高程模型，形成线划等高线、正射影像图和采集地形地物要素，其主要步骤是影像数字化、影像的定向、建立数字高程模型和等高线及4D产品的生产。
3．数字摄影测量实践3．1工程概况某建设单位委托我公司对其所辖区域内约200平方公里的地块进行1:2000全数字航空摄影测量。
测区内地形基本以山地及高山地为主，海拔最高处为太白岗（1208.3米），最低处为梧桐村（约55米），石东线及24省道贯通测区南北。
3．2资料准备本测区航摄任务由建设单位委托某部队完成。
使用两台航摄仪进行航摄，其中片号00001～00819由LMK-TOP航摄仪完成，片号00821～03003由RC-30航摄仪完成，航摄时间为2013年3月28日～2013年6月18日。
测绘工程中的数字摄影测量技术研究与应用
测绘工程中的数字摄影测量技术研究与应用摘要：数字摄影测量技术作为测绘工程中的一项重要技术手段，已经广泛应用于地理信息系统、三维建模和辅助决策等领域。
本文通过对数字摄影测量技术的研究与应用进行探讨，深入分析其原理和方法，并结合实际案例，辅以数字摄影测量技术的优点和挑战，展望其未来发展方向。
旨在为测绘工程领域的科研工作者提供参考，推动数字摄影测量技术的进一步发展和应用。
1. 引言数字摄影测量技术是指利用数字相机和计算机技术获取影像资料，并通过影像处理和测量方法进行测量和分析的一种先进的测绘技术。
随着数字相机、计算机技术和影像处理算法的不断发展，数字摄影测量技术在测绘工程中的应用得到了快速发展。
2. 数字摄影测量技术的原理与方法数字摄影测量技术的原理主要包括相机模型、摄影测量原理和地面控制技术。
其中，相机模型是数字摄影测量的基础，它描述了相机成像的几何关系。
摄影测量原理是指利用影像测量的方法和理论对影像进行测量和分析。
地面控制技术是指使用地面标志物或GPS等方法获得影像外方位元素和内方位元素，以提高测量精度。
数字摄影测量技术的方法主要包括影像匹配、三维重建和影像测量等。
3. 数字摄影测量技术在地理信息系统中的应用地理信息系统（GIS）是利用计算机技术对地理信息进行管理、分析和展示的一种信息系统。
数字摄影测量技术可以提供高精度的影像数据和三维模型，为GIS系统提供了更多的数据来源和展示方式。
例如，在基础地理信息的更新和高精度地图制作中，数字摄影测量技术可以替代传统的测量方法，大大提高了测绘效率。
同时，数字摄影测量技术可以实现对地物变化的监测和分析，为城市规划、环境保护和自然灾害预警等提供支持。
4. 数字摄影测量技术在三维建模中的应用三维建模是将实际物体的三维几何形状和外观数字化的过程，是许多领域（如建筑、城市规划、文化遗产保护等）中重要的基础工作。
数字摄影测量技术凭借其高精度的影像数据和三维重建方法，已经成为三维建模领域的主要技术手段。
大比例尺数字地形图测绘特点和应用
当同一个点多于 2 个连接方向或同一个 点属于不同的地形要素，需要增加公共点记 录。公共点记录点号相同，图形信息码不同。
3、图块的连接方向 构成一个线状和面状符号的碎部点形成一
个图块。一些线状，如陡坎、栏杆符号短线 绘在连接方向右侧；
一、数据的图幅分幅
一个碎部记录文件涉及几幅图 一幅图由多个记录文件
二、图形文件生成 — 图形文件形式 图形文件由图块索引文件、图块点链
文件和坐标文件组成。
图块索引文件包括：符号码、线码、 点数、在点链文件中图块的起点地址。
图块点链文件包括：图块点在坐标文 件中的序号。
坐标文件包括：点号、坐标、高程。
管线及附属设施、 水系及附属设施、
境界、
地貌和土质、
植被。
地形图要素分类代码由 4 位数字组成， 左边一位是大类，后面依次细分为小类、一 级和二级，均用 1 － 9 表示。
例：一般房屋代码为 2110， 简单房屋代码为 2120， 围墙代码为 2430 等。
1:500 1:1000 1:2000 地形图分类代码
我国当前使用的、最新的大比例尺地 形图图式由国家测绘总局组织制定的、 国 家 技 术 监 督 局 发 布 的 、 1996 年 5 月 1
日 开 始 实 施 的 《1 ： 500 1 ： 1000 1 ：
2000
四、测图坐标的投影 采用测区统一的投影坐标，根据测
区面积大小，可以选择任意投影带作为 测区) 点间连接线型 ( 线型码 )
全站仪野外数据采集模式 — 工作程序
全站仪野外数据采集按给以图形信息 码方式不同，工作程序分为两种：
1.在观测碎部点时，坐标数据采用无 图形显示的设备（电子手簿、全站仪内 存）记录，绘制工作草图，在草图上记 录图形信息码。
摄影测量技术在数字地图绘制中的应用
摄影测量技术在数字地图绘制中的应用摄影测量技术是一种借助摄影测量仪、传感器和计算机等设备，对地面地物进行影像采集和处理，并利用测量原理和数字摄影测量算法，实现地理信息的数据获取和空间分析的过程。
在地理信息系统（GIS）和数字地图绘制方面，摄影测量技术是不可或缺的工具。
首先，摄影测量技术为数字地图的绘制提供了高分辨率的图像数据。
传统的地图绘制需要人工测量和描绘地物的位置和形状，耗费时间和人力。
而利用摄影测量技术获取的高分辨率遥感影像，可以快速准确地获取地物的空间位置和形态信息。
通过对这些影像进行图像处理和分析，可以实现自动化的地物提取和地物分类，大大提高地图绘制的效率和准确率。
其次，摄影测量技术与全球定位系统（GPS）的结合，在数字地图绘制中发挥了重要作用。
GPS是一种利用卫星信号进行位置定位的技术，可以提供高精度的地理坐标信息。
在数字地图绘制中，摄影测量技术可以通过将摄影测量仪与GPS接口连接，获取摄影测量仪和GPS设备之间的定位信息。
这样一来，在图像处理过程中，可以将摄影测量仪和GPS设备提供的数据进行融合，实现地物的准确定位和三维测量。
这种结合可以大大提高数字地图的精度和可靠性。
此外，摄影测量技术还能够在数字地图绘制中实现地物的变化监测和更新。
地球表面的地物是在不断变化的，例如建筑物的拆除、新建、道路的修建等。
利用摄影测量技术获取的多期遥感影像，可以对地物的变化进行对比和分析。
通过图像配准、变化检测等技术，可以实现数字地图的更新和更新后的地图与旧版地图的对比，便于相关部门和个人了解地理环境的变化，做出相应的决策和规划。
在实际应用中，摄影测量技术已经广泛应用于城市规划、地质勘查、农业资源管理以及环境保护等领域。
比如，在城市规划中，利用摄影测量技术可以对城市地区进行三维建模，实现对建筑物的高度、形状等参数的测量和分析。
这样可以更好地用于城市规划设计和土地利用管理。
在环境保护方面，可以利用摄影测量技术获取植被的覆盖范围和变化情况，进行生态环境分析和保护策略的制定。
数字摄影测量技术在测绘中的应用
数字摄影测量技术在测绘中的应用引言实时定位与地图构建（SLAM）技术和数字摄影测量技术的结合，使得数字摄影测量技术在测绘领域得到了广泛应用。
本文将探讨数字摄影测量技术在测绘中的应用，包括航空摄影测量、地表三维重建、建筑物测量与立体模型生成、地形分析与地质探测以及城市规划与管理等方面。
航空摄影测量数字摄影测量技术在航空摄影测量中的应用已经成为现代测绘领域中不可或缺的重要工具之一。
通过航空无人机搭载高精度相机、惯性导航系统和全球定位系统等设备，可以实现航空摄影测量的自动化、高效化和精确化。
数字摄影测量技术可以获取大面积的航空图像数据，通过图像处理和特征提取，可以实现航空摄影测量中的空间定位、地物识别和三维模型生成等功能。
地表三维重建数字摄影测量技术可以通过多视图几何关系，从不同角度的摄影图像中获取地表的三维几何信息。
基于多视图立体匹配算法可以实现地表三维重建，通过三维表面模型可以实现对地物的精确测量和表达。
地表三维重建在土地利用规划、城市建设和环境监测等领域具有广泛的应用价值。
建筑物测量与立体模型生成数字摄影测量技术可以实现对建筑物的形态、大小和位置进行测量，可以生成建筑物的立体模型。
通过对建筑物立体模型的分析和测量，可以实施建筑物的结构分析和评估。
数字摄影测量技术在城市规划与管理、建筑工程和历史文化遗产保护中起着重要的作用。
地形分析与地质探测数字摄影测量技术可以获取地理信息系统中的地貌和地形数据，通过对地表特征的提取和分析，可以实现地貌变迁和地质现象的监测与分析。
数字摄影测量技术在地质探测和灾害预警等领域具有重要的应用价值。
城市规划与管理数字摄影测量技术可以为城市规划和管理提供准确的空间数据支撑，通过对城市的空间布局、土地利用和交通状况等进行分析，可以制定科学的城市规划和管理方案。
数字摄影测量技术在城市更新、资源调配和环境保护等方面发挥着不可替代的作用。
总结数字摄影测量技术在测绘领域的应用已经成为现代测绘技术的重要组成部分。

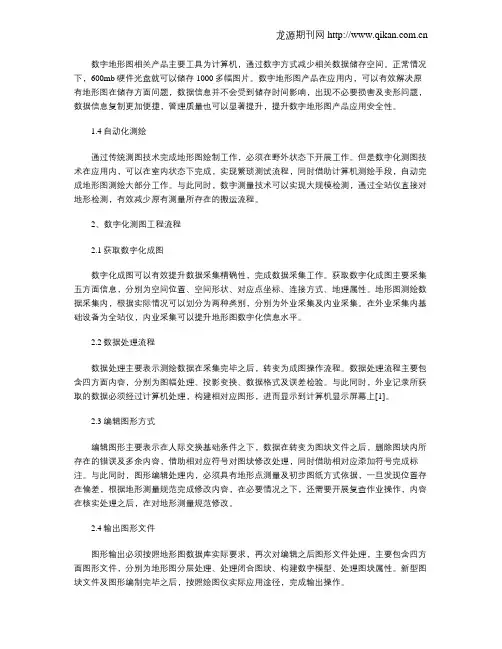

数字测量技术在地形图测绘中的应用
