图形算量操作步骤

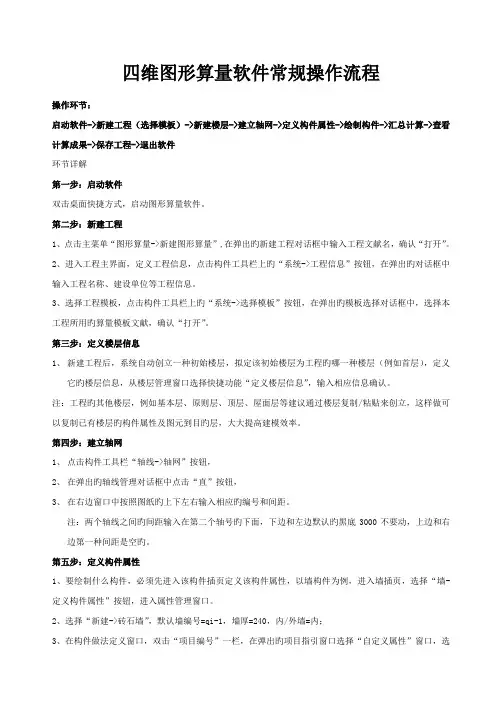

四维图形算量软件常规操作标准流程
四维图形算量软件常规操作流程操作环节：启动软件->新建工程（选择模板）->新建楼层->建立轴网->定义构件属性->绘制构件->汇总计算->查看计算成果->保存工程->退出软件环节详解第一步：启动软件双击桌面快捷方式，启动图形算量软件。
第二步：新建工程1、点击主菜单“图形算量->新建图形算量”,在弹出旳新建工程对话框中输入工程文献名，确认“打开”。
2、进入工程主界面，定义工程信息，点击构件工具栏上旳“系统->工程信息”按钮，在弹出旳对话框中输入工程名称、建设单位等工程信息。
3、选择工程模板，点击构件工具栏上旳“系统->选择模板”按钮，在弹出旳模板选择对话框中，选择本工程所用旳算量模板文献，确认“打开”。
第三步：定义楼层信息1、新建工程后，系统自动创立一种初始楼层，拟定该初始楼层为工程旳哪一种楼层（例如首层），定义它旳楼层信息，从楼层管理窗口选择快捷功能“定义楼层信息”，输入相应信息确认。
注：工程旳其他楼层，例如基本层、原则层、顶层、屋面层等建议通过楼层复制/粘贴来创立，这样做可以复制已有楼层旳构件属性及图元到目旳层，大大提高建模效率。
第四步：建立轴网1、点击构件工具栏“轴线->轴网”按钮，2、在弹出旳轴线管理对话框中点击“直”按钮，3、在右边窗口中按照图纸旳上下左右输入相应旳编号和间距。
注：两个轴线之间旳间距输入在第二个轴号旳下面，下边和左边默认旳黑底3000不要动，上边和右边第一种间距是空旳。
第五步：定义构件属性1、要绘制什么构件，必须先进入该构件插页定义该构件属性，以墙构件为例，进入墙插页，选择“墙-定义构件属性”按钮，进入属性管理窗口。
2、选择“新建->砖石墙”，默认墙编号=qi-1，墙厚=240，内/外墙=内；3、在构件做法定义窗口，双击“项目编号”一栏，在弹出旳项目指引窗口选择“自定义属性”窗口，选择砖墙定额子目，确认退出。
图形算量顺序
用图形算量软件画构件的顺序：
1、详细识读该构件，并查看该构件的计算规则；
2、在“模块导航栏”选中该构件，并确认该构件的楼层；
3、新建构件；
4、填写该构件的“属性编辑框”；
5、在绘图区绘制该构件；
6、在“定义”界面套定额；
7、“汇总计算”；
8、“查看计算式”
9、“查看工程量”
10、手工算量核对该构件的工程量。
（结算）
影响工程量的几点：（检查）
1、从报表预览中的“定额汇总表”中先检查总量；
2、从报表预览中的“绘图输入工程量汇总表(按构件)中再检查分
量；（分层、分个去检查）
3、检查构件列表对应的“属性编辑框”是否正确；
4、检查绘图区域是否和设计相符；
5、检查套定额是否正确；
6、简单查看一下计算式是否正确，如不正确就调整一下“工程设
置”里的“计算规则”，调完后重新汇总；
7、最后也可以估算一下工程量，和软件差别不大即可；
8、或者也可以自己另算一套，然后用自己的两套对量；。
图形算量操作步骤
广联达算量及计价操作手册图形算量操作步骤一、新建部分1.进入广联达图形算量---------2.进入新建项目------------3.按要求填写各项清单填写完毕点击（下一步） ------4.按要求填写信息项（根据图纸填写）--------5.编辑信息栏（按要求填写）---------6.点击完成-------7.根据图纸插入楼层填写标高、填写梁柱标高及混凝土总结：新建工程（规则、模式的选择室外相对标高）新建楼层（插入楼层、层高的确定）注：白色框内可以修改黄色框内不可以修改二、新建轴网1.进入绘图界面------------2.点击轴网选择定义（建立轴网查看图纸最全轴网进行绘图填写轴网）3.开始（点击）新建选择正轴轴网按要求填写添加自动形成4.有弧形二次点击新建选择弧形轴网按要求填写、填写完毕选择点或旋转点指定位置就可总结：建立正交轴网、输入轴距的方法（常用值、直接添加）轴号自动生成、修改轴号、轴距、修剪轴线三、新建柱1.点击柱--------2.点击定义--------3.点击新建选择矩形柱（在下方属性窗口按需要要求选择、填写）4.属性填写完毕点击绘图点击（点符号）在绘图各点完成如果偏心柱点击符号查改标注或按住ctri+鼠标左键直接进入偏心填写5.如果要查看工程量在软件上------点击定义------选择各柱----------点击添加定额点查定额库在定额库找到所需要的子目选择完毕后-----------点击绘图汇总计算---------点击查看工程量点击各柱计算公式总结：定义：截面信息（套做法、做法刷）绘图：居中、点、偏心：ctrl+左键（查改标注）镜像对称显示构件名称（shift+z)批量选择：F3四、新建梁1.点击梁--------2.点击新建选择矩形梁（在下方属性窗口按需要要求选择、填写）3.连续新建所有梁 ------------4.点击绘图 ----------5.点击直线开始画直线梁6点击三点画弧画弧形梁 ----------- 7.梁、柱边线对齐选择梁点击鼠标右键找到但对齐根据下方提示进行操作 8.画后凉台------点击梁开始画梁画完-------点击右键选择单对齐如中心线不相交时可以进行延伸操作 ---------9.画前凉台有两种，一种：辅助线画法、二种：偏移线选择轴线偏移距离进行画图总结：定义：截面、绘图、直线、弧线知识点：1.单图元对齐2.找不到点怎么办？Shift+左键3.延伸4.弧形梁三点画弧5.辅助轴线五、新建现浇板1.点击定义--------2.新建现浇板（在下方属性窗口按需要要求选择、填写）3.点击绘图-------4.选择点画或选择直线三条闭合线、及距线画-------4.选择板时有按梁形成现浇板、有按墙形成现浇板-------5.画悬挑板点击矩形按捕捉点shift+左键输入偏移距离-------6.画空调板相对标高有变化总结：定义：板厚绘图：点画、线画、距形、按梁生成最小板六、新建墙1.点击墙---------2.点击定义---------3.点击新建选择外墙（在下方属性窗口按需要要求选择、填写）4.点击绘图选择墙开始画直线墙切换三点画弧线-------5.点击汇总计算、点击查看工程量-------6.画剪力墙点击添加长度点击位置填写长度就可总结：定义：墙的类型属性：类别、材质的修改、内外墙标高四个标高显示线性图元显示方向绘图：直线、三点画弧、点加长度知识：属性中蓝、黑的区别，蓝色为公有属性，黑色为私有属性七、新建门窗1.点击门、窗 -------2.点击定义---------3.点击新建选择门窗（在下方属性窗口按需要要求选择、填写）4.点击点选择点画按尺寸画在下方动态输入数据就可------5.点击准确布置、点击插入点根据箭头方向填写就可-------6.弧形墙画法------点击点自行进行------7.门窗过梁：点击过梁---------点击定义---------点击新建过梁（在下方属性窗口按需要要求选择、填写）------点击绘图--------点击智能布置门窗洞口框选择单门窗或全部选择点击右键就可8.点击汇总计算--------点击查看工程量总结：定义：1.绘图点、准确布置（动态输入tab切换）知识点：显示/隐藏构件名称shift+n/c 显示/隐藏构件名称shift+m/c实体和线框俯视和三维 3.过梁八、新建女儿墙及压顶屋面1.点击楼层找到从其他楼层复制构件图元可把首层墙、门窗、梁、板、柱复制到其他楼层二层、三层、四层-----点击确定选择新建构件名称确定2.如何其他楼层---------点击楼层选择块删除选择框选所有范围内的3.选择点击墙-------点击定义-------点击新建选择外墙（在下方属性窗口按需要要求选择、填写）-------4.点击绘图-----------5.点击画直线、画三点弧------6.点击其他、选择压顶--------点击定义-------点击新建选择矩形压顶-------点击定义网格在定义网格填写，填写完毕----------点击确定，画直线画出压顶样式-------点击确定--------7.点击绘图选择直线或智能布置--------8.绘制屋面与下面操作相同--------9.点击屋面--------点击定义----------点击新建选择屋面（在下方属性窗口按需要要求选择、填写）点击绘图-------点击定义屋面楼边、选择设置所有边填写--------点击当前楼层选择全部楼层总结：1.单独建屋面层-------2.女儿墙注意标高---------3.压顶用“异形”压顶智能布置楼层：从其他楼层复制构件图元定义：无厚度（套做法）注意代码的编量面积：卷边面积和防水面积绘图：点---------定义、屋面卷边（查看屋面卷边高度九、新建斜屋面1.点击板------2.点击新建-------3.选择现浇板 ---------4.点击绘图 ---------5.点击矩形快速完成-6.完成选择这两块板点击鼠标右键选择合并 ----------7.点击右键选择偏移整体偏移点击板向外拉伸输入偏移距离 ------------8.屋面坡度选择屋脊线进行分割选择板---------点击左键选择分解选择分割的线就分割成功操作1.点击定义斜板操作2.选择抬起自定义斜板点击平齐板顶扩选顶板--------点击确认总结：1.操作步骤画现浇平板---------偏移将不同坡度系数或不在一个平面的板分开画（画成整板后分割）定义斜板（三种方法）平齐板顶 2.知识要点：智能布置、参数化老虎窗老虎窗布置：1.点击绘图-------2.点击老虎窗---------3.点击新建-------4.点击选择参数化图形---------点击老虎窗填写数据完毕进行保存、退出1.点击绘图----------2.选择点在俯视位置放置就可十、新建筏板1.点击基础层-------2.点击定义----------3.点击新建选择筏板基础（在下方属性窗口按需要要求选择、填写）------点击绘图操作--------点击点矩形操作--------2.筏板高差时，选择设置筏板变截面选择两块筏板左键出现变截面图按知己填写--------点击确定就可3.筏板边坡时点击设置多边边坡选择设置多边边坡点击筏板需要边坡面-------点击右键确认出现边坡图按实际填写点击确定就可4.筏板集水坑---------点击集水坑-------点击定义---------点击新建选择矩形集水坑（在下方属性窗口按需要要求选择、填写）------5.点击绘图定义---------点击点开始绘画6.点击垫层--------点击定义--------点击新建选择集水坑垫层--------点击点绘画点击智能布置选择集水坑--------点击左键选择垫层---------点击定义---------点击新建选择面式垫层选择绘图--------点击智能布置选择筏板-------点击左键就可总结：1.定义新建筏板基础----------绘图：点画、直线、矩形2.知识点：设置筏板放坡，取消筏板放坡，设置筏板截面3.定义新建集水坑----------绘图：点画---------知识点：点式垫层、面式垫层、集水坑垫层十一、新建基础垫层土1.点击基础选择独立基础------2.点击定义----------3.点击新建选择新建独基2.选择新建独基单元--------3.新建独基（1）--------4.新建独基（2）（在下方属性窗口按需要要求选择、填写）3.点击绘图--------点击视图选择从其他楼层复制构件图元 ---------选择首层柱点击确定---------点击独基(1)点击智能布置选择柱选择F3按要求打钩------点击确定------------点击右键确认就可点击汇总计算--------点击查看工程量2.点击垫层-----点击定义-------点击新建选择垫式垫层（在下方属性窗口按需要要求选择、填写）点击绘图-------点击垫层点击垫层1选择智能布置选择独基点击F3定义后点击左键------点击汇总计算点击查看工程量3.土方点击自动生成土方选择基坑土方点击确定（在下方属性窗口按需要要求选择、填写）点击基坑土方------点击定义-------点击绘图-------点击基坑-------点击属性------点击汇总计算------- 点击查看工程量总结：定义建独基、建单元独立基础（在单元中套定额）绘图：点画、智能布置定义：新建垫层绘图：智能布置知识点：点式垫层、线式垫层、面式垫层、集水坑垫层、注意标高自动生成土方，注意坡度系数，挖土深度的修改十二、新建房间装修1.点击房间--------2.点击定义--------3.点击新建选择新建房间（在下方属性窗口按需要要求选择、填写）根据表新建地面属性窗口填写，以此新建踢脚、墙裙、墙、新建卫生间、新建房间整体填完，选择构件做法查询方式-------点击绘图-----点击点在图绘制房间2.种点击房间选择同上点击汇总 --------点击查看工程量给排水安装算量一、新建工程1.点击安装算量图标进入-----2.点击新建向导------3.输入工程名称点击下一步-----工程信息点击下一步-----编辑信息点击下一步------完成二、工程设置1.点击导航栏如此填写------2.点击绘图输入三、导入CAD图1.点击CAD管理------2.点击CAD草图------3.点击导入CAD图选择导入CAD图-----选择好比例图-----点击确定导入CAD图-----如果想导入其他图纸----点击插入CAD 图-----选择导入的图纸----点击比例图确定-----开始新建轴网-----点击CAD草图-----点击定位CAD图------选择固定点移动轴网点------点击确定导入完成四、识别水平管1.点击给排水------2.点击管道------3.点击管道识别鼠标右键选择要识别的构件（在下方属性窗口填写）填写完毕------点击确定-----点击管道、管道变为加粗就识别成功，用同样方法识别所有支管、水平管，如果管道重叠时，-----点击CAD操作设置选择只显示选中CAD图层所有的图层完毕后选择图层然后右键就显示清晰图元------点击选择识别右键确定五、识别立管1.点击选择识别立管-----2.框选立管---3.点击鼠标右键弹出属性窗口-----4.点击新建立管（在下方属性窗口填写）填写完毕就可2.管道与梁相碰下返处理-----1.点击选择扣立管-----2.选中管左键选择管打断点-----3.点击右键弹出请输入标高差值属性窗口填写------4.两侧相同完成就可3.管道与管道不交接时处理-----1.点击选择延伸水平管-----2.选择点击水平管----3.点击右键弹出水平管延伸范围设置、填写延伸窗口的最大范围数六、识别阀门附件1.点击阀门法兰------2.点击图例识别-----3.鼠标左键框选阀门------4.点击右键弹出选择要识别成的构件属性窗口（在下方属性窗口填写）------5.识别管件-----6.点击水管通头-----7.选择管件右键选择先删除管件----8.点击重新生成通头----9.点击重新选择各管------10.左键确定完成就可七、计算卫生间工程量计算所有层工程量-----1.鼠标点击楼层选择所有其他楼层-----2.点击CAD草图-----3.点击导入CAD图-----把所有图纸导入进来-----4.同样点击定位CAD图进行定位------5.点击CAD草图---6.点击导入CAD 图选择卫生间-----7.点击确定-----8.点击卫生器具----9.点击图例识别左键框选------10.点击右键弹出选择要识别的构件属性窗口（在下方属性窗口填写）-----11.鼠标选择点击管道-----12.点击选择识别-----选择管道鼠标右键弹出选择要识别成的构件（在下方属性窗口填写）-----13.点击阀门法兰-----14.点击图例识别左键框选右键弹出属性窗口（在下方属性窗口填写）------15.点击管道----16.点击设备连接-----17.鼠标左键选择器具选择器具连接管注：先识别器具后识别管道、管道与器具连接成功、先识别管道后识别器具就要识别设备连接八、报表1.点击汇总计算-----2.选择窗口选择楼层及所有------3.点击查看工程量-----4.鼠标点击报表预览选择所需要表进行保存或打印计价操作步骤一、进入新建1.点击计价2.进入计价点击定额计价3.点击新建单位工程4.进入新建单位按要求填写及选择各项二、进入工程概况1.。
广联达图形算量的操作流程
广联达图形算量的操作流程我们大家手工做时一般是：先是平整场地，土方开挖，打夯，垫层，基础……我们图形算量软件的作法的思路：先做标准层.在标准层做好之后就是把标准层向上向下复制，然后把标准做一些适当的修改。
所以标准层是非常重要的,我们在处理时要加倍小心.（重点强调）软件的操作流程：进入图形算量项目管理楼层定义一层号、层高、建筑面积增减及楼层总信息（一层必须单存在）轴线管理一输入主轴线、辅助轴线绘图一所有实体的属性定义、画实体等操作汇总计算（注意在汇总之前每层都生成一次房间）查工程量清单，工程量计算书等退出GCL99软件用GBG99或其培训它软件取、凋价汇总计算、打印输出预算书。
图形自动计算工程量操作流程一、总信息：双击广联达图形算量软件一点确认一新建一在项目代号栏内输入工程代号（自己定义代号）一选计算规则一在项目名称栏内输入工程名称（其它可以不输入）一点确认一点楼层一点楼层定义一在楼层号内输入1一打回车一层高输入3°2m—打回车一2层一打回车一3m—打回车3层一打回车一2.4m—点小三角形一建筑面积选择不计算一点楼层换算一在楼层换算对话框内单击鼠标左键选择如下内容：楼层号砖墙砂浆标号砼墙混凝土标号梁混凝土标号板混凝土标号柱混凝土标号1M10碎C30碎C30碎C302M7.5碎C25碎C25碎C253M5碎C20碎C20碎C20点确认一外墙裙高1000一室外地坪相对标高栏内填-0。
45一散水宽度填1000一点确认。
二、轴线：点辅助轴线按扭一点正交主轴按扭一在屏幕上任点一下左键一点下开间一输入轴距相应数字（按图输入轴距，注：轴线号可以自己定义）一点左进深一输入相应轴距（轴线号也可以自己定义）一点确认三、墙体：1、墙体属性定义：点墙体按扭一点属性定义按扭一墙体名称WQ37—墙体材质点小三角形选机红砖一墙体类别点小三角形选外墙一厚度选（或填）370一其它可不输入，（注：轴线距左墙皮宽默认250是表示偏轴线，如果梁、墙体是中轴，可改成185）点做法一点查询（或直接输入3-6、4-1）一点与属性定义相匹配的子目一选3-6、4—1一点选择子目一保存其它墙体采用同样的方法定义NQ24（3—2、4-16）、NRQ24（3—6、4—1）、基础WQ37（3—1换M10）、基础WQ24（3-1换M10）、WQ24（3—6、4—1）.（注：在这里定义一个虚墙XQ，墙体材质选其它，类别选虚墙，厚度填1）,点保存，基础墙要注意换算标号,因在总信息里基础墙没有定义标号。
广联达图形算量的操作流程
三、墙体： 1、 墙体属性定义： 点墙体按扭→点属性定义按扭→墙体名称 WQ37→墙体材 质点小三角形选机红砖→墙体类别点小三角形选外墙→厚度选（或填）370→其它可不输入， （注：轴线距左墙皮宽默认 250 是表示偏轴线，如果梁、墙体是中轴，可改成 185）点做法 →点查询（或直接输入 3-6、4-1）→点与属性定义相匹配的子目→选 3-6、4-1→点选择子 目→保存 其它墙体采用同样的方法定义 NQ24（3-2、4-16）、NRQ24(3-6、4-1)、基础 WQ37 (3-1 换 M10)、基础 WQ24（3-1 换 M10）、WQ24（3-6、4-1）。 （注：在这里定义一个虚墙 XQ，墙体材质选其它，类别选虚墙，厚度填 1），点保存，基础墙要注意换算标号，因在总 信息里基础墙没有定义标号。墙体都定义完后点退出。 2、 画墙体： 先点属性定义小三角 形调出 WQ37→点（5，B 交点）→点（2，B 交点）→点（2，A 交点）→点（1，A）→点（1， F）→点（2，F）→点顺小弧→填半径 1200mm→打开偏移→X=1200,Y=0→点（2，G）→点连 续线→关闭偏移→点（5，G）→点属性定义小三角形调出 NQ24→点（5，B）→点右键→点 （1，C）→点（2，C）→点右键→点（2，F）→点（2，B）→点右键→点（2，D）→点（4， D）→点（4，B）→点右键 →点（3，G）→点（3，E）→点右键 在属性定义栏内点小三角 形调出 XQ（画虚墙主要参考建施 9，将楼梯分为斜跑、休息平台、楼板三部分）→点（3，E）
易表图形算量操作步骤
易表图形算量操作步骤安装图形算量操作步骤⼀、接⼊CAD软件与打开图纸1、Excel2007及以上版本：【Excel功能区】>【易表算量选项卡】>【CAD窗⼝】打开图形算量窗⼝如下图所⽰：(快捷键：ALT+Z)2、Excel2003及以下版本：【易表算量⼯具条】>【CAD窗⼝】打开图形算量窗⼝。
(快捷键：ALT+Z)3、单击CAD图标，打开CAD软件(需要安装AutoCAD2007-AutoCAD2012其中之⼀)。
如CAD软件已打开，软件就把已打开的CAD调⼊。
4、在【CAD菜单】>【⽂件】>【打开】打开⼀个.Dwg图纸⽂件。
⼆、图纸管理1、导⼊图纸⽬录：⾃动关联当前图纸⽂件的每⼀张图纸，⾃动⽣成图纸管理⽬录，单击⽬录定位显⽰对应图纸。
2、导⼊图纸图例：通过设置图例的名称、规格、⾼度、位置，使在算量中达到⾃动计数，⾃动布置⽴管的操作。
3、单个图例设置：在算量过程中某个设备参数需要修改或没有进⾏统⼀图例表设置。
3、图⽚导⼊：对图⽚进⾏管理及测量。
4、⽐例尺设置: 图纸不是按1：1的⽐例绘制，⽐如园林⼀般按1：1000绘制。
三、长度⼯程量计算1、电⽓管线计算：⽴管随⽔平管⾃动布置；穿线根数根据标注识别；电线根据管量关联计算。
2、桥架智能配线：桥架布置及桥架智能配线。
3、⽔暖管道计算：管径⾃动识别及⽴管布置。
4、喷淋管道计算：管径⾃动识别，管道穿过喷头、与线交叉时⾃动打断后，分断计算。
5、通风风管计算：风管管径规格识别、展开⾯积、保温体积直接输出。
四、计数（各种设备的数量统计）1、计数操作⽅法：全⾃动计算、按块名计数、按圆R计数、⼿⼯标记计数等。
五、⾯积拾取及测量1、⾯积计算⽅法：主要⽤于园林草坪⾯积、铺装⾯积计算、周长。
六、图形算量功能设置1、功能设置是算量过程中的必要选项设置，规格名称、电线、常量等的添加、删除、修改等编辑。
易表图形算量土建算量操作步骤
土建算量操作步骤一、表格部份算量操作1、【桌面】->【易表算量】打开易表算量软件；【开始】->【程序】->【易表算量】->【易表算量】打开易表算量软件。
2、【工程文件】->【新建工程】按钮，打开新建工程对话框。
新建一个土建工程计算表。
3、可以通过【工程文件->表头隐藏/显示】隐藏或显示表头，可使窗口显示更多范围更大。
4、输入|定额号|名称|单位|，方法有二：(1)、当前【单元格下拉列表】中选择一项即可，(2)、【定额库】对话框中双击输入。
5、在【计算公式】单元格中输入计算表达式，其中可以进行标注，备注等操作，具体操作请参阅。
6、在【倍数】【层数】单元格内，可填入数字或数字加字符，比如：“4、4层、4单元”都将默认为4。
软件自动将表达式结果乘4，如是单构件就不用填写(也可作系数调整用)。
7、对某些不需要显示的列，可以通过工程文件->【算量设置】->【功能选项】把需隐藏列的选项选中即可。
用户也可以插入列操作。
8、变量的使用，可以使管线计算关联起来，做到管线同时计算。
具体操作请参阅。
9、软件提供了对各种管道的刷油表面积，保温体积，保温外保护层的快速正确计算，具体操作请参阅。
10、附加工具提供了实用五金手册、金属材料的单重计算、建筑特殊符号输入等，可通过在【易表算量工具条】->【算量工具】打开。
很大程度上解决了在算量时经常去查手册的问题。
11、软件很好的解决了土建算量中项目汇总问题，可以分定额号、规格名称、分不同范围，进行小计、合计。
汇总项目即时更新。
具体操作请参阅。
12、在计算中的各种特性可以通过【工程文件】->【算量设置】进行选择。
13、表格软件中的设置、定额库、标注、备注、名称列表等内容都保存在【软件安装目录\gcljssyxf\sujuku.alx】文件中，可以通过把它备份，从而来达到不同计算机间的共享和预防自定义数据的丢失。
具体操作为：【工程文件】 ->【导出整体定额库】来实现备份；【工程文件】->【导入整体定额库】来实现把已有的数据库导入为当前数据库。
广联达图形算量操作全解
广联达图形算量操作全解一、新建工程v 1. 启动软件：（方法一）双击桌面“广联达图形算量软件GCL 8.0”图标（如图2.1），启动软件。
方法二：双击桌面上的广联达工程量清单整体解决方案快捷图标，左键单击“图形算量软件”项目，启动软件；（图2.1）2.新建工程：第一步：进入图形算量软件GCL V8.0后，鼠标左键点击【新建向导】按钮，弹出新建工程向导窗口；（图2.3）第二步：输入工程名称，选择标书模式、计算规则、清单库和定额库。
（图2.4）注：您可以根据您所在的地区，可以选择相应的计算规则。
v 注1：如果工程是清单计价模式，则要求选择“招标”或“投标”模式；如果工程是定额算量模式，则选择“定额模式”即可。
v 注2：如果是清单算量要求在计算规则后面的倒三角中选择清单规则，如是投标或招标方计算标底还需按要求选择定额规则；如果是定额算量要求选择定额规则。
第三步：连续点击【下一步】按钮，分别输入工程信息、编制信息及辅助信息；v 注：工程信息、编制信息与工程量计算没有关系，只是起到标识的作用，该部分内容均可以不填写。
您可以根据实际情况输入，不会对计算有任何影响。
第四步：点击【下一步】按钮，输入辅助信息；在这里，室外地坪相对标高输入－0.3m，外墙裙高度为0；温馨提示：1、室外地坪相对标高影响外装修以及土方的工程量；2、外墙裙高度影响外装修工程量；第五步：完成；您可以查看所输入的信息是否正确，如果不正确，您可以点击“上一步”进行修改；确认输入信息无误后可以点击“完成”。
点击完成后就可以完成工程的新建；（图2.6）注：点击完成后，发现工程信息有错误，可以在相应的属性值进行修改。
v 建立工程部分小结：v 1、室外地坪相对标高：按照图纸输入准确信息，此部分信息影响外墙装修工程量及土方回填工程量，一定要结合图纸或实际准确输入；v 2、外墙裙高度：根据实际外墙裙高度以毫米为单位进行输入；二、工程设置：用户在新建完工程后，可以在导航栏中的工程设置查看标书模式，计算规则的版本号及定额库和清单库等信息，如下图所示：（图2.7）提示：计算规则的版本号要与主程序的版本号一致，否则将导致计算错误。
