【物理】深圳市初三物理电功率检测试题(含答案解析)
【物理】深圳市初三物理电功率检测试题（含答案解析）一、选择题1．某房间原来只接有一只标有“PZ220﹣40”的灯泡，小明又用一只完全相同的灯泡，将它俩串联在一起，在电源电压不变的情况下，房间内的总亮度将（）A. 变亮B. 变暗C. 不变D. 无法确定【答案】 B【解析】【解答】解：因串联电路中总电阻等于各分电阻之和，所以，两灯泡串联时的总电阻大于其中一个灯泡的电阻，在电源电压不变的情况下，由P＝UI＝可知，电路的总功率变小，房间内的总亮度变暗。
故答案为：B。
【分析】结合P＝UI＝可知电功率变化情况，进一步可知灯泡亮度的变化情况.2．下列用电器工作时，将电能全部转化为内能的是（）A. 电风扇B. 电水壶C. 电视机D. 手机【答案】 B【解析】【解答】解：A、电风扇工作时，电能转化为机械能和内能，A不符合题意；B、电水壶工作时，把电能全部转化为内能，B符合题意；C、电视机工作时，电能主要转化为声能、光能和内能，C不符合题意；D、手机工作时，电能转化为光能和内能，D不符合题意。
故答案为：B。
【分析】做功总是伴随着能量的转化，电功也不例外。
用电器消耗了电能，获得了其它形式的能量，就是一个电流做功的过程。
3．如图甲所示，电源电压恒定不变，电流表量程为“0〜0.6A”，电压表量程为“0〜3V”，滑动变阻器规格为“20Ω，1A”，R1为定值电阻。
在保证各用电器安全的情况下，移动滑动变阻器滑片的位置，记下电压表和电流表的示数后，分别求出R2对应的电功率和电阻值，画成图象如图乙，下列说法中正确的是（）①电源电压为6V②R1的阻值为5Ω③电压表的示数变化范围是1V﹣3V④整个电路消耗的最小功率为1.35WA. 只有①②正确B. 只有③④正确C. 只有②④正确D. 只有②③④正确【答案】 C【解析】【解答】解：（1）两电阻串联，电压表测变阻器的电压，电流表测电路中的电流，由图知，变阻器连入电路最大电阻为10Ω，根据分压原理，此时电压表示数最大为3V；当变阻器连入电阻最小为 2.5Ω，根据电阻的规律和欧姆定律，此时电流表示数最大为0.6A。
根据P＝I2R，第一种情况下，电路中的电流I1＝＝＝0.3A，根据电阻的串联和欧姆定律，电源电压：第1种情况下：U＝I1×（R1+R21）＝0.3A×（R1+10Ω）﹣﹣﹣﹣﹣﹣Ⅰ第2种情况下：U＝I2×（R1+R22）＝0.6A×（R1+2.5Ω）；﹣﹣﹣﹣﹣Ⅱ由ⅠⅡ得：R1＝5Ω，故②正确；电源电压U＝4.5V，①错误；⑵由欧姆定律，第2种情况下，电压表最小示数为：U小＝I2×R22＝0.6A×2.5Ω＝1.5V，电压表的示数变化范围是1.5V﹣3V，故③错误；整个电路消耗的最小功率为：P＝UI1＝4.5V×0.3A＝1.35W．④正确。
②④正确，故答案为：C【分析】由P-R图知，当变阻器连入电路最大电阻为10Ω，此时电压表示数最大为3V；当变阻器连入电阻最小为2.5Ω，根据电阻的规律和欧姆定律，此时电流表示数最大为0.6A；根据P=l2R求出第一种情况下电路中的电流I1，根据电阻的串联和欧姆定律列方程求R1和电源电压U；由欧姆定律求出第2种情况下电压表最小示数，得出电压表的示数变化范围；根据P=UI求整个电路消耗的最小功率.4．如图所示电路，电源电压恒定，R为光敏电阻，其阻值随着光照的增强而减小，为定值电阻，当光照减弱时A. V与示数的比值减小B. V与示数的比值不变C. 与示数之差变大D. 电路消耗的总功率减小【答案】D【解析】【解答】A、由欧姆定律可知，V与示数的比值为光敏电阻R的阻值，因R的阻值变大，则该比值变大，A不符合题意；B、电压表示数不变，示数变小，则V与示数的比值变大，B不符合题意；C、由并联电路的特点可知，与示数之差为通过的电流，保持不变，C不符合题意；D、电源电压不变，总电流变小，根据可知，总功率减小，D符合题意。
故答案为：D。
【分析】光敏电阻R与定值电阻R0并联，电压表测量的是R两端的电压（即电源的电压），保持不变；电流表 A1测量的是通过R的电流，电流表 A2测量的是干路中的电流；已知光敏电阻R的阻值随着光照的增强而减小，则当光照减弱时，R的阻值变大，根据欧姆定律可知，通过R的电流变小，即电流表A1示数变小；通过R0的电流不变，而通过R 的电流变小，所以干路中的电流变小，即电流表A2示数变小，根据P=UI 可知，总功率减小.5．两定值电阻R1=10Ω，R2=5Ω，现将R1、R2接入如图所示的电路，电源电压为3V，当开关S闭合时，下列分析正确的是（）A. R1、R2电流之比为1：2B. R1、R2两端的电压之比为2：1C. R1、R2消耗的电功率之比为1：2D. 电路消耗总的电功率等于2.7W【答案】B【解析】【解答】解：由电路图可知，R1与R2串联，因串联电路中各处的电流相等，所以，R1、R2电流之比为1：1，故A错误；由I= 可得，R1、R2两端的电压之比：= = = = ，故B正确；由P=UI可得，R1、R2消耗的电功率之比：= = = ，故C错误；因串联电路中总电阻等于各分电阻之和，所以，电路消耗的总功率：P总= = =0.6W，故D错误．故选B．【分析】由电路图可知，R1与R2串联，根据串联电路的电流特点可知通过两电阻的电流关系，根据欧姆定律求出两电阻两端的电压之比，根据P=UI求出两电阻消耗的电功率之比，根据电阻的串联和P=UI= 求出电路消耗总的电功率．6．具有防雾除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。
图是模拟加热原理图，其中测试电源的电压为10V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大。
下列说法正确的是（）A. 开关旋至“1”档，开启化霜功能B. 开启防雾功能，电路总电阻为5ΩC. 化霜与防雾电路的总功率之差为15WD. 从防雾到除露，电路总电流变化1A 【答案】 C【解析】【解答】由图知道，当开关旋至“1”档时，两条电阻丝串联接入电路，此时电路总电阻最大为2R=2×10Ω=20Ω，由知道，此时电功率最小，开启防雾功能，AB不符合题意；此时电路中的电流是： =0.5A；此时电路的总功率是：P1=UI1=10V×0.5A=5W；当开关旋至“2”档时，一条电阻丝单独接入电路，电阻较大（大于并联时的总电阻），电路消耗的功率较小，此时为除露功能；此时电路中的电流是：=1A；从防雾到除露，电路总电流变化量是：I2-I1=1A-0.5A=0.5A，D不符合题意；当开关旋至“3”档时，两条电阻丝并联接入电路，总电阻最小，总功率最大，此时为化霜功能，电路的总电阻是：，电路的总电流是：=2A；此时总功率是：P3=UI3=10V×2A=20W，化霜与防雾电路的总功率之差是：P3-P1=20W-5W=15W，C符合题意。
故答案为：C【分析】结合电路图，理清开关处于不同状态时元件的连接方式，由知道对应的状态，再逐项进行计算即可.7．小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2kW•h，那么用这个电器是（）A. 液晶电视机B. 台式计算机C. 家用空调D. 电冰箱【答案】C【解析】【解答】解：用电器在t=1h内消耗的电能为W=1.2kW•h，用电器的电功率：P= = =1.2kW=1200W，液晶电视机的电功率约为100W，台式计算机的电功率约为200W，空调的电功率约为1000W，电冰箱的功率约为100W，所以电功率是1200W的用电器是空调．故选C．【分析】根据用电器在1h内消耗的电能，结合公式P= ，求出电功率，再与题目中给出的用电器的功率比较即可．8．课外兴趣小组活动时，某校两同学通过实验研究小灯泡的电功率跟两端电压的关系，已知小灯泡的额定电压为2.5伏、额定功率为0.75瓦．小明同学设计了如图甲所示的电路进行研究，他先测出若干组电压和电流值，再由公式P=UI，求得对应的功率，并作出功率随电压变化的图线a．小红同学设计了如图乙所示的电路进行研究，她先由R= 计算出小灯泡的电阻R，再测出若干个电压值，最后根据P= ，求得对应的功率，也作出功率随电压变化的图线b．则下列反映了他们的实验结果的图线是（）A. B.C. D.【答案】 B【解析】【解答】（1）∵P=U2/R，∴灯泡正常发光时的电阻R=U2额/P额=（2.5V）2/0.75W≈8.3Ω；由题意知：P甲 =U2/R和P乙 =U2/8.3Ω，由此可见，电功率P关于电压U的二次函数（跟y=ax2 +bx+c，且a＞0，b=0，c=0时相符合），故图象是经过原点开口向上的抛物线，CD不符合题意；（2）∵P甲=U2/R和P乙=U2/8.3Ω，灯泡电阻R随温度升高而变大，∴①当小灯泡两端电压U＜2.5V时，小灯泡在低于额定电压下工作，它的电阻R＜8.3Ω，则P甲＞P乙，此时抛物线a在抛物线b的上方．②当小灯泡两端电压U=2.5V时，小灯泡在额定电压下工作，它的电阻R=8.3Ω，则P甲=P乙=0.75W，且此时两抛物线相交；③当小灯泡两端电压U＞2.5V，小灯泡在高于额定电压下工作，它的电阻R＞8.3Ω，则P甲＜P乙，此时抛物线a在抛物线b的下方。
综上所述，B图中的图线反映了他们的实验结果，A不符合题意，B符合题意.故答案为：B.【分析】根据电功率的计算公式求电功率和电阻，当温度升高时，电阻变大，电功率变化明显.9．有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（）A. 甲电热水壶两端的电压较高B. 电流通过甲电热水壶做功较快C. 通过两个电热水壶的电流相等D. 相同时间内，两个电热水壶消耗的电能一样多【答案】B【解析】【解答】A. 因为两个电热水壶的额定电压相同，且两个电热水壶都正常工作，即在额定电压下工作，所以甲、乙电热水壶两端的电压相等，A不符合题意；B. 都正常工作时，甲的额定功率大，所以电流通过甲电热水壶做功较快，B符合题意；C. 都正常工作时，甲的额定功率大，根据，通过甲电热水壶的电流大，C不符合题意；D. 都正常工作时，甲的额定功率大，根据可知，相同时间内，甲电热水壶消耗的电能多，D不符合题意；故答案为：B。
【分析】电功率是表示电流做功快慢的物理量；根据P=UI和W=Pt来作出分析和解答.10．如图，是某煤气泄漏检测装置的简化电路，其中电源电压保持不变，R0为定值电阻，R为气体传感器电阻，其阻值随煤气浓度的增大而减小，闭合开关，下列说法中正确的是（）A. 煤气密度增大时，电流表的示数将变小B. 煤气密度增大时，电压表的示数将变小C. 煤气密度减小时，电路消耗的电功率将变小D. 煤气浓度减小时，电压表与电流表示数的比值略变大【答案】C【解析】【解答】解：（1）当煤气密度增大时，气体传感器电阻变小，电路中的总电阻变小，∵I= ，∴电路中的电流变大，即电流表的示数变大，故A不正确；∵U=IR，∴定值电阻R0两端的电压变大，故B不正确；2）当煤气密度减小时，气体传感器电阻变大，电路中的总电阻变大，∵I= ，∴电路中的电流变小，∵P=UI，且电源的电压保持不变，∴电路消耗的电功率将变小，故C正确；∵电压表与电流表示数的比值等于定值电阻R0的阻值，∴电压表与电流表示数的比值不变，故D不正确．故选C．【分析】根据题意得出煤气密度变化时气体传感器电阻的变化，电路中总电阻的变化，根据欧姆定律可知电流表示数的变化和电压表示数的变化，根据P=UI可知电路消耗电功率的变化，利用欧姆定律可知电压表与电流表示数比值的变化．11．下列表述正确的是（）A. 电视机正常工作电流约为1.57AB. 电水壶电阻为4840ΩC. 同种电荷互相排斥D. 磁极间在不接触时无法发生相互作用【答案】 C【解析】【解答】A.电视机正常工作电流：，故A错误；B.电水壶的电阻为：，故B错误；C.两个带有正电荷的小球之间的距离明显增大，说明同种电荷相互排斥，故C正确；D.磁极间在不接触时能够发生相互作用，故D错误。
初三物理电功率测试卷有答案(附答案)
初三物理电功率测试卷有答案一、选择题（共18道总分36分）1、某同学在做"调节灯泡亮度"的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程"0～3V"，滑动变阻器规格"20Ω1A"，灯泡L标有"2.5V1.25W"字样（忽略灯丝电阻变化），在不损坏电路元件的情况下，下列判断正确的是（）A．电路中电流变化的范围是0.18A～0.5AB．滑动变阻器阻值变化的范围是2.5Ω～10ΩC．灯泡的最小功率是0.162WD．该电路的最大功率是2.25W2、下列说法中正确的是A．家中同时使用的用电器越多，家庭电路中总电流就越大B．电流通过用电器所做的电功越多，这个用电器的电功率就越大C．在相同时间内，额定功率越大的用电器，工作时消耗的电能就越多D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为电炉丝中电流比导线中电流大得多3、如图所示电路中，电源电压恒为6V，电流表量程为0～0.6A，电压表量程为0～15V，滑动变阻器R规格为"50Ω0.5A"。
滑片P在中点时，电流表示数为20.2A，电压表示数为5V．下列说法中正确的有（）A．定值电阻R1为5ΩB．如果出现电压表示数为6V，可能是R1断路C．滑动变阻器阻值可调节范围为7Ω～50ΩD．R2的功率占电路总功率的比值最小时，电流表示数为0.6A4、如图所示，是家用吹风机的工作原理，既可吹热风也可吹冷风，某次用该电吹风将头发吹干的过程中，电吹风的功率随时间变化如图乙所示，则在该次吹干头发的过程中电吹风消耗的总电能是（）A．7040J B．12320J C．21120J D．13200J5、如图所示电路，闭合开关后，电流表、电压表的示数分别为I和U．已知电源电压为U0，则滑动变阻器R2在t秒内消耗的电功表达式是A．WR2＝UItB．WR2＝（U﹣U）ItC．WR2＝UItD．6、小明利用如图所示的装置探究电流产生的热量与哪些因素有关：在两个相同的烧瓶中装满煤油，瓶中各放置一根电阻丝，且R甲大于R乙,通电一段时间后，甲瓶玻璃管中的煤油上升得比乙高。

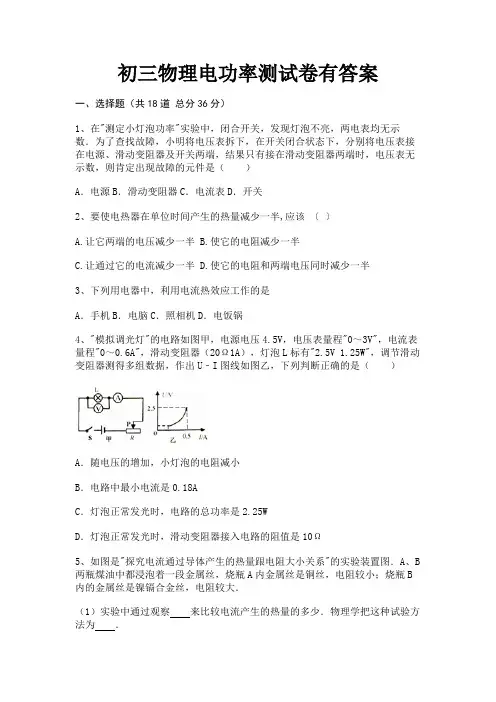

初三物理电功率测试卷有答案【有解析】
初三物理电功率测试卷有答案一、选择题（共18道总分36分）1、在"测定小灯泡功率"实验中，闭合开关，发现灯泡不亮，两电表均无示数．为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则肯定出现故障的元件是（）A．电源B．滑动变阻器C．电流表D．开关2、要使电热器在单位时间产生的热量减少一半,应该〔〕A.让它两端的电压减少一半B.使它的电阻减少一半C.让通过它的电流减少一半D.使它的电阻和两端电压同时减少一半3、下列用电器中，利用电流热效应工作的是A．手机B．电脑C．照相机D．电饭锅4、"模拟调光灯"的电路如图甲，电源电压4.5V，电压表量程"0～3V"，电流表量程"0～0.6A"，滑动变阻器（20Ω1A），灯泡L标有"2.5V 1.25W"，调节滑动变阻器测得多组数据，作出U﹣I图线如图乙，下列判断正确的是（）A．随电压的增加，小灯泡的电阻减小B．电路中最小电流是0.18AC．灯泡正常发光时，电路的总功率是2.25WD．灯泡正常发光时，滑动变阻器接入电路的阻值是10Ω5、如图是"探究电流通过导体产生的热量跟电阻大小关系"的实验装置图．A、B 两瓶煤油中都浸泡着一段金属丝，烧瓶A内金属丝是铜丝，电阻较小；烧瓶B 内的金属丝是镍镉合金丝，电阻较大．（1）实验中通过观察来比较电流产生的热量的多少．物理学把这种试验方法为．（2）实验中应使两瓶中盛装的煤油的质量（选填"相等"或"不相等"）．（3）当开关闭合后，（选填"A"或"B"）瓶中电流产生的热量较多．（4）该实验装置还可以研究通电时间一定时导体产生的热量与的关系．6、（2013•潍坊）小明家的饮水机具有加热和保温两种功能：当饮水机处于加热状态时，饮水机的红灯亮绿灯灭；水被加热到预定温度时，饮水机内部的温控开关S自动切换到保温状态，此时饮水机的绿灯亮红灯灭，下列电路中与上述情况相符的是（）A．B．C．D．7、将规格都是"220V 200W"的一台电风扇、一台电视机和一把电烙铁，分别接入家庭电路中，通电时间相同，下列有关电流通过它们产生热量的说法中，正确的是A．电风扇产生的热量最多B．电视机产生的热量最多C．电烙铁产生的热量最多D．三者产生的热量一样多8、为了描述物体运动的快慢，我们将物体运动的路程与所用时间的比值定义为速度，这种方法是物理学中常用的比值定义法．我们在学习下列物理概念时：①温度，②热量，③功，④重力，⑤压强，⑥功率．其中用到比值定义法的是（）A．⑤⑥B．③④C．①②D．③⑥9、如图所示是探究并联电路电流特点的一种实验电路，闭合开关S，灯泡L1、L 2都正常发光，过一会儿，由于灯泡L2的质量问题，灯丝被烧断了，则下列说法正确的（）A.灯泡L1两端的额定电压变大，但仍能正常发光B.灯泡L1两端的实际电压变大，亮度变亮C. 通过滑动变阻器的实际电流变大D. 滑动变阻器实际功率变大10、如图是一种恒温式电烙铁的电路图，在不用电烙铁焊按时，断开开关S，使它处于保温状态；需要焊接时，闭合开关S就能很快达到焊接温度．若电烙铁的规格是"220V 40W"，且R′=R．则保温时电路消耗的总功率为（）A．20W B．40W C．60W D．80W11、小萌在更换灯泡时发现灯泡上标有"220V 40W"的字样．下列说法中正确的是（）A．该灯泡只能在220V电压下工作B．该灯泡的实际功率是40W不变C．该灯泡每秒消耗的电能是40WD．该灯泡正常发光时的功率是40W12、研究电流热效应的部分实验电路如图所示，甲电阻丝的阻值小于乙电阻丝的阻值。
初三物理电功率测试卷有答案(附解析)
初三物理电功率测试卷有答案一、选择题（共18道总分36分）1、将"2V，0.4W"的灯泡和"xxΩ，1A"的滑动变阻器接入如图所示的电路中，一只电源电压为3V保持不变，电流表所使用的量程是0﹣0.6A，闭合开关后调节滑片的过程中，灯泡消耗的最小功率为0.1W，则滑动变阻器的最大阻为Ω，滑动变阻器允许接入电路的最小阻值为Ω（不考虑灯丝电阻随温度的变化）．2、如图6所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值。
比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的是：A．U甲＝U乙，Q甲＝Q乙B．U甲＜U乙，Q甲＞Q乙C．U甲＜U乙，Q甲＜Q乙D．U甲＞U乙，Q甲＜Q乙3、热量的单位是()A．J B．W C.ΩD.℃4、人类正面临能源危机，为选用节能交通信号灯的灯源，实验室通过实验发现，下表中的LED灯和白炽灯在正常工作时光照强度相同。
有关数据如下表：两种灯LED灯白炽灯发光原理二极管发光钨丝高温发光额定电压24伏220伏响应时间10-9秒10-3秒额定功率12瓦100瓦请根据以上材料说明下列的说法错误的是-（）A、在光照强度相同的情况下，LED灯不必要达到很高的温度就能发光，电能基本上不转化成内能，几乎全部转化光能，因而发光效率高；B、LED灯的额定电压低，人直接接触不会触电；C、LED灯响应时间短，也就是从开始发光到正常发光所用的时间短；D、LED灯额定功率小，消耗的电能肯定比白炽灯少。
5、标有"220V 100W"的灯泡,接到220V的电源上，由于导线过长，电阻较大，测得灯泡的实际功率为81W，那么导线上消耗的功率是：A.19WB.大于19W C。
小于19W D. 9W为定值电阻，电源电压为8V且恒定不变6、如图所示电路，R为变阻器，R（不计温度对电阻影响）。

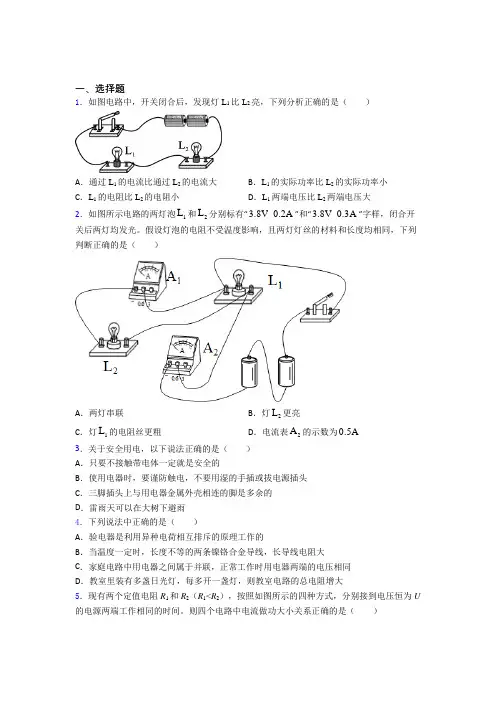

深圳市深圳中学初中部初中物理九年级全册第十三章《电功和电功率》测试(含答案解析)
一、选择题1．如图电路中，开关闭合后，发现灯L1比L2亮，下列分析正确的是（）A．通过L1的电流比通过L2的电流大B．L1的实际功率比L2的实际功率小C．L1的电阻比L2的电阻小D．L1两端电压比L2两端电压大2．如图所示电路的两灯泡1L和2L分别标有“3.8V0.2A”和“3.8V0.3A”字样，闭合开关后两灯均发光。
假设灯泡的电阻不受温度影响，且两灯灯丝的材料和长度均相同，下列判断正确的是（）A．两灯串联B．灯2L更亮C．灯1L的电阻丝更粗D．电流表2A的示数为0.5A3．关于安全用电，以下说法正确的是（）A．只要不接触带电体一定就是安全的B．使用电器时，要谨防触电，不要用湿的手插或拔电源插头C．三脚插头上与用电器金属外壳相连的脚是多余的D．雷雨天可以在大树下避雨4．下列说法中正确的是（）A．验电器是利用异种电荷相互排斥的原理工作的B．当温度一定时，长度不等的两条镍铬合金导线，长导线电阻大C．家庭电路中用电器之间属于并联，正常工作时用电器两端的电压相同D．教室里装有多盏日光灯，每多开一盏灯，则教室电路的总电阻增大5．现有两个定值电阻R1和R2（R1<R2），按照如图所示的四种方式，分别接到电压恒为U 的电源两端工作相同的时间。
则四个电路中电流做功大小关系正确的是（）A ．W 甲>W 乙>W 丙>W 丁B ．W 甲>W 丙>W 丁>W 乙C ．W 乙>W 丙>W 丁>W 甲D ．W 丙>W 丁>W 乙>W 甲6．关于图所示的四个实验，下列说法收正确的是（ ）A ．甲图中，用一根带正电的绝缘棒靠近被丝绸摩擦过的玻璃棒，它们会互相吸引B ．乙图中，改变长金属棒上导线夹的位置，可以模拟滑动变阻器的原理C ．丙图中，验电器中的两个金属箔片张开是因为异种电荷相互排斥D ．丁图中，把开关闭合以后，灯泡亮起，将光能转化为了电能7．如图所示的两个电路中，电源电压相等且保持不变，闭合开关S ，当滑动变阻器的滑片P 都向右移动时，灯泡1L 和2L 的亮度变化情况是（ ）A ．1L 变暗，2L 亮度不变B ．1L 、2L 都变亮C ．1L 变亮，2L 变暗D ．1L 、2L 都变暗8．在调查家庭用电的综合实践活动中，小亮同学将家里其他用电器都关闭，只让家中电热毯单独工作了2min ，如图所示的电能表指示灯闪烁了16次，下列说法正确的是A ．这段时间消耗的电能为0.005kW•hB ．该电能表示数为7624.2JC．该电能表正常工作时通过的电流为10AD．电热毯的实际功率是160W9．甲、乙两只灯泡，其I–U关系图象如下图所示，现将甲、乙两灯串联在电路中，当甲灯两端电压为2 V时，则A．电源电压为6 VB．乙灯的电阻为5 ΩC．甲灯10 s内电流做功为12 JD．甲、乙两灯总功率为2 W10．下列关于实验电路图，其中说法正确的是A．甲图可以多次测量小灯泡的电功率并能通过求平均值来减小误差B．乙图可以探究灯泡的电功率和电流的关系，并能够进行多次实验找出规律C．丙图可以探究灯泡的电功率和电压的关系，但不能进行多次实验找出规律D．丁图既可以用来测定值电阻的阻值，也可以用来探究电流和电压的关系11．下列教材中的探究实验，不需要控制电流一定的是（）A．探究导体电阻与长度的关系B．探究通电导体产生的热量与电阻的关系C．探究电功与电压的关系D．探究电磁铁磁性强弱与线圈匝数的关系12．如图所示,灯L规格为“6V 3W",滑动变阻器最大阻值为36Ω,电源电压和灯泡的电阻保持不变。
深圳市初中物理九年级全册第十三章《电功和电功率》检测(含答案解析)
一、选择题1．如图电路中，当滑片P向B端滑动时，下列说法正确的是（）A．灯泡变暗，电压表示数变大B．灯泡变暗，电压表示数变小C．灯泡变亮，电压表示数变大D．灯泡变亮，电压表示数变小2．下列数据不符合实际的是（）A．家庭电路的电压为220V B．家用空调的电流约为5AC．人体的安全电压为不高于36V D．家用液晶电视机的电功率约1000W3．如图所示是电阻甲和乙的I—U图象，下列说法正确的是（）A．电阻甲的阻值不变，大小为0.1ΩB．乙的电阻随着电压的增大而减小C．若将甲、乙串联在9V的电源上，则乙的实际功率为2WD．若将甲、乙并联，当干路电流为0.9A时，甲的实际功率为3.6W4．商场中，卖微波炉的售货员和顾客就微波炉省电还是费电发生了争论。
售货员说：微波炉很省电，用它加热食物花不了多少电费。
顾客说：微波炉很费电，他家的微波炉一开就“跳闸”。
上述争论中，顾客混淆的两个概念是（）A．电压和电流B．电功率和电流C．电能和电功率D．电能和电功5．一盏家用白炽灯正常发光时，通过灯丝的电流最接近的值是（）A．0.2A B．2A C．2mA D．20A6．如图所示的电路，闭合开关S后发现L1发光明显，L2只能微弱发光，下列对于这一现象产生原因的分析中，合理的是（）A．灯泡L2断路B．灯泡L2短路C．灯泡L2的电阻较大，其实际功率较小D．灯泡L2的电阻较小，其实际功率较小7．如图所示为一只“6V 1.5W”小灯泡的电流随电压变化的关系图像．若把两个这样的灯泡串联起来，接在8V的电源两端，则此时每只灯泡的电阻及实际功率为A．24Ω 0.67W B．20Ω 0.8WC．24Ω 0.96W D．20Ω 0.67W8．小雨买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线，小雨认为，零线在户外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了，如果按小雨的说法连接，当C点出现断路时，将有金属外壳的用电器接入插座后，带来的安全隐患是（）A．用电器开关闭合时，外壳会带电，人接触外壳易触电B．用电器开关闭合时，会短路，造成电流过大，引起火灾C．无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电D．用电器外壳无法接地，当用电器绝缘部分破损或潮湿时，外壳带电，人接触外壳易触电9．如图所示是某种型号的电能表，根据表盘上的参数正常情况它最多允许接“220V 60W”的灯泡个数是（）A．35 B．36C．37 D．3810．如图甲是某饮水器的原理图．饮水器的容器内有用绝缘膜密封的电热丝 R1和热敏电阻R x，当水面到达如图甲所示的位置，接触开关 S1就会导通，电磁继电器开关（内部线圈的电阻不计）S2也闭合，电热丝 R1开始加热．当饮水器内的水加热至沸腾后，电磁继电器开关 S2磁性减弱，能自动切断加热电路．以下说法错误的是A．定值电阻 R1的电流随电压的变化曲线是图乙中 B 直线B．热敏电阻 R x的电流随电压的变化曲线是图乙中 C 曲线C．饮水器中电热丝的额定加热功率是 4840WD．当 R x 两端的电压为 3V 时，滑动变阻器 R2的阻值为15Ω11．标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示．若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为（）A．3W B．3.3W C．3.6W D．5W12．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法（）A．M接A，N接BB．M接A，N接DC．M接C，N接BD．M接C，N接D二、填空题13．物业工作人员来李明家收电费，他观察到李明家电能表的情况如图所示。

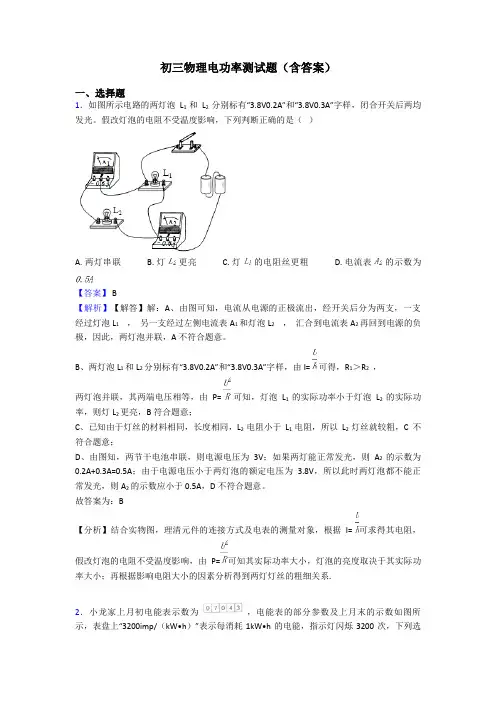

初三物理电功率测试题(含答案)
初三物理电功率测试题（含答案）一、选择题1．如图所示电路的两灯泡L1和L2分别标有“3.8V0.2A”和“3.8V0.3A”字样，闭合开关后两均发光。
假改灯泡的电阻不受温度影响，下列判断正确的是（）A. 两灯串联B. 灯更亮C. 灯的电阻丝更粗D. 电流表的示数为【答案】 B【解析】【解答】解：A、由图可知，电流从电源的正极流出，经开关后分为两支，一支经过灯泡L1，另一支经过左侧电流表A1和灯泡L2，汇合到电流表A2再回到电源的负极，因此，两灯泡并联，A不符合题意。
B、两灯泡L1和L2分别标有“3.8V0.2A”和“3.8V0.3A”字样，由I= 可得，R1＞R2，两灯泡并联，其两端电压相等，由P= 可知，灯泡L1的实际功率小于灯泡L2的实际功率，则灯L2更亮，B符合题意；C、已知由于灯丝的材料相同，长度相同，L2电阻小于L1电阻，所以L2灯丝就较粗，C不符合题意；D、由图知，两节干电池串联，则电源电压为3V；如果两灯能正常发光，则A2的示数为0.2A+0.3A=0.5A；由于电源电压小于两灯泡的额定电压为3.8V，所以此时两灯泡都不能正常发光，则A2的示数应小于0.5A，D不符合题意。
故答案为：B【分析】结合实物图，理清元件的连接方式及电表的测量对象，根据I= 可求得其电阻，假改灯泡的电阻不受温度影响，由P=可知其实际功率大小，灯泡的亮度取决于其实际功率大小；再根据影响电阻大小的因素分析得到两灯灯丝的粗细关系.2．小龙家上月初电能表示数为，电能表的部分参数及上月末的示数如图所示，表盘上“3200imp/（kW•h）”表示每消耗1kW•h的电能，指示灯闪烁3200次，下列选项正确的是（）A. 小龙家上月消耗的电能为680kW•hB. 小龙家同时使用的用电器总功率不可超过2200WC. 指示灯闪烁的次数越多，电能表所在电路接入的用电器总功率越大D. 断开其它用电器，只让阻值是100Ω的电热棒单独工作3min，指示灯闪烁64次，此时小龙家的实际电压是200V【答案】D【解析】【解答】解：A、电能表的读数时，最后一位是小数，单位kW•h，小龙家上月消耗的电能为772.3kW•h ﹣704.3kW•h=68kW•h，故A错；B、小龙家同时使用的用电器最大总功率P=UI=220V×20A=4400W，故B错；C、电能表指示灯闪烁的快慢反映了做功的快慢，而指示灯闪烁的次数多表示，电能表所在电路消耗的电能多，总功率不一定大，故C错；D、电能表上的指示灯闪烁了64次消耗的电能：W= kW•h=0.02kW•h；电热棒的电功率：P= = =0.4kW=400W．由P= 得实际电压：U= = =200V，故D正确．故选D．【分析】（1）电能表的读数方法：①月末的减去月初的示数；②最后一位是小数；③单位kW•h；求出本月消耗的电能；（2）10（20）A，10A是指电能表的标定电流，20A是指电能表平时工作允许通过的最大电流，利用P=UI求小龙家同时使用的用电器最大总功率；（3）电能表指示灯闪烁的快慢反映了做功的快慢；（4）3200imp/（kW•h）表示每消耗1kW•h的电能，指示灯闪烁3200次，从而可求闪烁64次消耗的电能；根据公式P= 求出电热棒的电功率，再利用P= 求实际电压．3．某房间原来只接有一只标有“PZ220﹣40”的灯泡，小明又用一只完全相同的灯泡，将它俩串联在一起，在电源电压不变的情况下，房间内的总亮度将（）A. 变亮B. 变暗C. 不变D. 无法确定【答案】 B【解析】【解答】解：因串联电路中总电阻等于各分电阻之和，所以，两灯泡串联时的总电阻大于其中一个灯泡的电阻，在电源电压不变的情况下，由P＝UI＝可知，电路的总功率变小，房间内的总亮度变暗。
深圳市宝安中学初中物理九年级全册第十三章《电功和电功率》检测题(含答案解析)
一、选择题1．下列说法中正确的是（）A．验电器是利用异种电荷相互排斥的原理工作的B．当温度一定时，长度不等的两条镍铬合金导线，长导线电阻大C．家庭电路中用电器之间属于并联，正常工作时用电器两端的电压相同D．教室里装有多盏日光灯，每多开一盏灯，则教室电路的总电阻增大2．下列对生活中一些物理量的估测最符合实际的是（）A．家用台灯正常工作时，功率大约是200W B．家用电热水壶工作时的功率约为25W C．对人体安全的电压是36V D．空调工作时电流大约为5A3．下列电学基础知识说法错误的是（）A．蓄电池对外供电时，化学能转化为电能B．调节耳机音量的电位器实质是一个变阻器C．千瓦时、度、焦耳都可用作电能单位D．电流做功的过程是其他形式的能转化为电能的过程4．在“测量小灯泡电功率的实验”中，某班四位同学所连接的电路如图所示，其中连接正确的是( )A．B．C．D．5．家用电冰箱正常工作时的电流约是（）A．1mA B．1A C．10A D．1uA6．如图甲所示电路中，电源电压为6V不变，电流表量程为0～0.6A，电压表量程为0～3V．乙图是定值电阻R1的I-U图象．闭合开关后，下列说明不正确的是A．R1的阻值为10ΩB．当电压表的示数为2.5V时，通过R1的电流为0.2AC．当电流表的示数为0.2A，R2连入电路的阻值为20ΩD．在两个电表都不超量程的情况下，电路消耗的总功率最大为1.8W7．如图是小明家新安装的照明电路，闭合所有开关，发现两个灯泡都不发光，并且家里的空气开关跳闸，小明学电工的检修方法，在保险丝处接入一个“220V、40W”的灯泡．当只闭合S、S1时，L0和L1都不发光；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定故障可能是下列哪一种情况A．L1灯头短路；L2灯头短路B．L1灯头断路；L2灯头断路C．L1灯头断路； L2灯头短路D．L1灯头短路；L2灯头断路8．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（）A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．电路的C、D两点间导线断路D．电路的A、B两点间导线断路9．用电高峰期，会看到家里的白炽灯泡比正常发光要暗一些．这是因为，用电高峰期并联用电器增多，造成（）A．电路中的总电阻增大B．电路中的总电流减小C．白炽灯泡的实际功率减小D．白炽灯泡的额定功率减小10．标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示．若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为（）A．3W B．3.3W C．3.6W D．5W11．在家庭电路中常常发生：在台灯插头插入插座后，闭合台灯开关，室内其它电灯熄灭，保险丝熔断．有时在台灯开关断开的情况下，把台灯插头插入插座时，室内其它电灯全部熄灭，保险丝熔断．引起这两种故障的最大可能A．前者是插座短路，后者是灯泡短路B．前者是灯泡短路，后者是插座短路C．两者都是插座短路D．两者都是插头短路12．电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，电流表量程“0～0.6A”，滑动变阻器规格“20Ω 2A”，灯泡L标有“3V 1.5W”字样（忽略灯丝电阻变化），在不损坏电路元件的情况下，下列判断不正确的是A．滑动变阻器入电路的阻值变化的范围是3Ω～12ΩB．电路中电流变化的范围是0.25A～0.5AC．灯泡的功率允许的变化范围是0.375W～1.5WD．电路消耗总功率允许的变化范围为1.35W～2.25W二、填空题13．小梅同学学完电能表的使用后，想利用电能表测量电饭煲的电功率，观察自家的电能表如图所示（imp表示电能表指示灯闪烁的次数），将家里其他用电器断开，只将该电饭煲接入电路中，观察到电能表的指示灯6分钟闪烁了320次，则电饭煲消耗的电能是___________kW⋅h，他家电饭煲的功率是___________W。
【物理】深圳市物理电功率专项测试题(含答案解析)
【物理】深圳市物理电功率专项测试题（含答案解析）一、选择题1．下列各选项中，完全正确的是（）A.B.C.D.【答案】 A【解析】【解答】A、选项中高山上用高压锅做饭，是因为高山的海拔较高，水的沸点很低，所以必须用高压锅增大气压，提高水的沸点。
所以该说法正确。
家用电器金属外壳接地是当火线破损等各种原因导致火线与金属外壳有接触的时候，能及时把电流引向大地，从而防止人触电。
所以该说法正确。
拉开弓把箭射出是利用弓的弹性势能转化为箭的动能。
所以该说法正确。
综上，A符合题意。
B、选项中电吹风能吹风，是因为电吹风里面有个电动机，其原理是磁场对电流的作用；电吹风吹出来的风是热的，这是利用电流的热效应。
整个电吹风没有利用到电磁感应。
B不符合题意。
C、选项中冬天玻璃窗户上的“冰花”，“冰花”是由空气中的水蒸气遇到冷的玻璃出现的凝华现象；锯木头时锯条会发热，这是通过做功使锯条内能增加，而不是热传递。
C不符合题意。
D、中给蓄电池充电时候是把电能转化为化学能；而蓄电池作为电源给用电器提供电能时它是把化学能转化为电能。
题目指代不明。
内燃机是把内能转化为机械能，而不是把太阳能转化为内能。
D不符合题意。
故答案为：A。
【分析】此题涉及到的知识点较多，逐项分析即可，难度不大.2．如图所示，电源电压恒定不变。
闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知（）A. 电源电压为7VB. R1的阻值为20ΩC. 电路消耗的最小功率为1.2WD. 滑片P在b端时，10秒内R1产生的热量为12J【答案】 C【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
（1）由“闭合开关后，滑动变阻器的滑片P由B端移到某点C的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，”可知，R2两端电压为4V，ac两端电压Uac=3V，当滑动变阻器的滑片P在b端时，电流I=0.2A，当滑片P由b端移到某点c时，电流I=0.3A，设电源电压为U，则，解得R1=10Ω，U=6V，AB不符合题意；（2）滑动变阻器滑片P在b端时，R1与R2串联，由P=UI可得，电路消耗的最小功率P=UI=6V×0.2A=1.2W，C符合题意；（3）滑片P在b端时，根据串联电路的电压特点可得，R1两端电压U1=U-U2=6V-4V=2V，10秒内R1产生的热量Q=W=U1It=2V×0.2A×10S=4J，D不符合题意。
【物理】深圳市电功率测试卷(含答案解析)
【物理】深圳市电功率测试卷（含答案解析）一、选择题1．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是（）A. A的电阻值为6.25ΩB. A和B串联，电路中电流为0.4A时，A、B的电功率之比为5：4C. A和B并联在电压为2.5v的电源两端，A、B的电功率之比为5：4D. 当A和B串联，两者电阻相同时，电源电压为3V【答案】 C【解析】【解答】A．由图象可知，当通过A的电流I A＝0.4A时，A两端的电压U A＝2.0V，由I＝可得，A的电阻值：R A＝＝5Ω，A不符合题意；B．A和B串联，电路中电流为0.4A时，因串联电路中各处的电流相等，所以，通过两元件的电流I A＝I B＝0.4A，由图象可知，两元件两端的电压U A＝2.0V，U B＝2.5V，由P＝UI可得，A、B的电功率之比：，B不符合题意；（3）A和B并联在电压为2.5V的电源两端时，因并联电路中各支路两端的电压相等，所以，两元件两端的电压U A′＝U B′＝2.5V，由图象可知，通过两元件的电流I A′＝0.5A，I B′＝0.4A，则A、B的电功率之比：，C符合题意；（4）当A和B串联，两者电阻相同时，它们两端的电压和通过的电流相等，由图象可知，电路中的电流为0.6A，两元件两端的电压均为3V 时符合，因串联电路中总电压等于各分电压之和，所以，电源的电压：U＝U A″+U B″＝3V+3V＝6V，D不符合题意。
故答案为：C。
【分析】根据电流和电压的图像，计算电阻的大小，结合图像分析电流相同或电压相同时的电功率的比值关系.2．下列估测值最接近生活实际的是（）A. 人骑自行车的平均速度约为0.5m/sB. 中学生的质量约为200kgC. 初中物理课本的宽度约为18cmD. 日光灯正常工作的电功率约为1000W【答案】 C【解析】【解答】解：A、人步行的速度在1.1m/s左右，骑自行车的速度在5m/s左右，A 不符合实际；B、中学生的质量在50kg左右，B不符合实际；C、初中物理课本的宽度约为18cm，C符合实际；D、日光灯正常工作的电功率在40W左右，D不符合实际。
深圳市深圳中学初中部初中物理九年级全册第十八章《电功率》测试(含答案解析)
一、选择题1．小乐家有额定电压相同的电烤箱和电饭锅各一个，按照每度电0.5元的计费标准，将它们正常工作1小时的用电费用绘制成了如图所示的柱状图。
下列判断正确的是（）A．电烤箱正常工作时的电压最高B．正常工作时，它们做功一样快C．电烤箱正常工作时的电流大于电饭锅的电流D．在一个月内，小乐家电烤箱的用电费用一定比电饭锅的用电费用多2．如图是小松同学做电学实验时所画电路图的一部分，根据此图中所提供器材，可以直接研究的问题是（）A．测小灯泡消耗的电能B．测小灯泡产生的热量C．测小灯泡的实际电功率D．以上都不对3．将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示。
接通电路后发现灯泡L1要比L2亮一些，则下列判断正确的是（）A．L1的电阻比L2的小B．L1的额定功率比L2的大C．灯L1两端的电压大D．通过灯L1的电流大4．下列数据符合生活实际的是（）A．手机正常通话时的电流约为5A B．人体的安全电压是36VC．液晶电视的额定功率约为100W D．普通白炽灯泡工作1小时耗电1kW·h 5．生活中的许多现象都与物理知识息息相关，以下描述中符合生活实际的是（）A．一节新电池的电压为2V B．白炽灯的正常工作电流约为0.1AC．家用彩电的电功率约为2000W D．成年人的电阻约为36Ω6．如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏R为保护电阻；显示仪是由电流表或电压表改装而电阻，用于靠近人体测温，定值电阻成。
在测人的体温时，显示仪的示数会随被测者体温的升高而增大，下列分析正确的是（）A．显示仪是由电流表改装成的B．被测温者温度越高，电路消耗的电功率越小C．热敏电阻R随着温度的升高阻值增大D．将0R更换为阻值更大的电阻，测相同温度，显示仪示数变大7．如图所示，测量额定电压为2.5V小灯泡电功率，电源电压恒为4.5V。
移动滑动变阻器图像，由此可知的滑片，由接入电路中的最大阻值开始记录数据，得到小灯泡的U I（）A．灯泡的额定功率为6.25WB．电路消耗的最小功率为0.45WC．滑动变阻器的最大阻值为20ΩD．正常工作时灯丝电阻为40Ω8．定值电阻R1标有“10Ω 1A”字样，R2标有“15Ω 0.6A”字样，将R1、R2接入由一个开关和电压恒定的电源组成的电路，在保证电路完全的情况下，下列说法正确的是（）A．R1、R2并联时，通过干路的最大电流为1.6AB．R1、R2并联时，R2的最大功率为9WC．R1、R2串联时，电源电压最大为19VD．R1、R2串联时，R1的最大功率为3.6W9．两个定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，现把它们连入由一个开关和电源组成的电路，以下说法正确的是（）A．甲、乙并联时允许干路最大电流为1.6AB．甲、乙并联时允许乙的最大功率为5.4WC．甲、乙串联时允许电源最大电压为19VD．甲、乙串联时允许甲的最大功率为10W10．小明制作了一个利用电路测物体所受重力的小仪器，如图所示。
