外墙采用聚合物水泥砂浆防水的设计及做法
聚合物防水砂浆外墙防渗漏施工工艺

聚合物防水砂浆外墙防渗漏施工工艺大亚湾核电站自商运以来,随着厂房建筑物的老化,部分厂房外墙存在雨水渗漏现象。
厂房外墙渗漏如不能及时得到修补,将影响到厂房的正常使用功能及厂房内的设备功率运行。
聚合物防水砂浆防渗漏施工工艺很好的解决了核电站厂房外墙雨水渗漏的问题,为核电站的安全、满功率运行提供有力的保障。
标签核电站;外墙;渗水;原理;工艺;聚合物;效益1 工程概况核电站厂房外墙具有防雨水渗漏功能是由其自身特殊性和使用功能所决定的。
造成核电站厂房外墙渗漏的主要原因:室内外温度差,干湿循环,施工过程中的操作不当造成的质量缺陷,不同材料的温度线膨胀系数的差异造成的裂缝,应力集中造成的裂缝(如窗洞四角),高低垮厂房交接处因高低跨厂房沉降差异造成的裂缝,厂房负压及季风造成的影响。
在保持厂房内的设备功率运行及厂房的正常使用功能的前提下如何更有效的对核电站厂房外墙雨水渗漏进行修复一直是核电站重点关注的项目。
通过核电土建技术人员长期的技术攻关及工程实践,现已形成了具有核电土建维修特点的聚合物防水砂浆掺杜拉纤维的厂房外墙渗漏修复的施工工艺,并取得了很好的经济效益。
2 工艺原理水性高分子聚合物胶乳掺于水泥砂浆中,改变水化反应时水泥的结构,使水泥颗粒和集料间形成憎水的吸附层,同时生成不溶性物质填塞毛细孔通道,在提高了砂浆的密实度同时,又使之具有不透水性,从而达到防水、抗渗、防潮及堵漏的目的。
3 施工工艺流程及操作要点3.1 施工工艺流程施工准备→确定外墙渗漏点→墙面旧抹灰层凿除→凿除区域基层处理→聚合物防水砂浆的配制→聚合物防水砂浆→聚合物防水涂膜→外墙涂料涂装→现场清理3.2 操作要点3.2.1 施工准备由于核电站厂房结构形式的多样性及其特殊性,外墙渗漏点的位置不确定性,这些都决定了施工准备必须依据施工内容、所处厂房、漏点位置及施工环境进行人员、材料、设备的准备。
3.2.2 墙面旧抹灰层凿除采用机械或人工方式凿除外墙的旧抹灰层直至墙体基层,凿除过程中要保护好墙洞内的设备及墙面的管线、设备不被损坏。
外建防水施工方案设计(3篇)

第1篇一、项目背景随着城市化进程的加快,建筑物的防水问题日益凸显。
外建防水施工是保障建筑物结构安全、延长使用寿命、提高居住舒适度的重要环节。
本方案旨在针对某住宅小区的外建防水施工,提供一套科学、合理、可行的施工方案,确保防水效果达到预期目标。
二、工程概况1. 工程名称:某住宅小区外建防水工程2. 工程地点:某市某区某住宅小区3. 工程规模:该住宅小区总建筑面积约30万平方米,本次施工范围为地下室、屋顶、卫生间、厨房等区域。
4. 施工期限:根据工程进度计划,预计施工周期为60天。
三、设计原则1. 安全可靠:确保防水层具有良好的耐久性、耐候性、耐化学性,满足建筑物长期使用的需求。
2. 经济合理:在保证防水效果的前提下,选择经济合理的防水材料和技术。
3. 施工便捷:防水施工工艺简单,易于操作,减少施工难度和成本。
4. 环保节能:采用环保型防水材料,降低对环境的影响。
四、施工准备1. 材料准备:- 防水涂料:选用具有良好性能的防水涂料,如聚氨酯防水涂料、JS复合防水涂料等。
- 防水卷材:选用优质防水卷材,如SBS改性沥青防水卷材、APP改性沥青防水卷材等。
- 基层处理材料:水泥、砂、石灰等。
- 防水保护层材料:水泥砂浆、防水砂浆等。
2. 工具准备:- 刮刀、滚筒、刷子、剪刀、卷尺、水平尺等。
3. 人员准备:- 组织专业施工队伍,进行技术培训和安全教育。
五、施工工艺1. 基层处理:- 清理基层:将基层表面的油污、浮尘、松散物等清理干净。
- 找平层:对不平整的基层进行找平处理,确保表面平整度达到要求。
- 涂刷底漆:在基层表面涂刷底漆,提高防水层的附着力。
2. 防水层施工:- 涂料防水:根据设计要求,选用合适的防水涂料,按照施工工艺进行涂刷。
涂刷时要注意涂层均匀,无气泡、无流淌现象。
- 卷材防水:按照施工工艺进行卷材铺贴,确保搭接严密,无空隙。
3. 保护层施工:- 防水保护层:根据设计要求,选用合适的防水保护层材料进行施工。
聚合物防水砂浆配方

聚合物防水砂浆配方
材料:
1.水泥:选用普通硅酸盐水泥,按照一定比例配制。
2.砂子:选用细砂,通常使用国家标准砂。
3.聚合物乳液:采用丙烯酸乳液或改性聚合物乳液,具有增加砂浆粘
结力和抗渗性能的作用。
4.增强剂:可选用现有市场上的增强剂,如苯酚甲醛树脂等。
具体配方如下:
1.按照水泥的重量,将细砂与水泥按照3:1的比例混合,搅拌均匀。
2.将适量的聚合物乳液加入到混合物中,按照水泥重量的10%加入。
搅拌均匀,直至形成稠度适中的砂浆。
3.按照水泥重量的1%左右加入增强剂,继续搅拌均匀,使砂浆的强
度和耐渗性能有所提升。
使用方法:
1. 将配好的聚合物防水砂浆涂抹在需要防水的表面,厚度一般为2-
3mm。
2.使用抹刀将砂浆均匀地抹平,使其与被覆材料表面紧密结合。
3.在涂抹完毕后,用钢刷将砂浆表面整理平滑,注意防止砂浆的收缩、开裂等现象。
4.在整理平滑后,用水进行浸湿养护,保持砂浆的湿润状态,加快硬化和防水效果的形成。
聚合物防水砂浆的优势在于其良好的耐渗性能和粘结力,能够有效阻止水分的渗透,适用于地下室、浴室、厨房等潮湿环境的防水施工。
但需要注意的是,施工过程中应严格按照施工工艺和配方进行操作,避免砂浆的质量问题。
JF聚合物水泥防水砂浆施工方案

聚合物水泥防水砂浆施工方案一、工程慨况项目名称:XXXXXX根据设计要求,地下室采用TU-JF柔性聚合物水泥防水砂浆做防水层。
二、编制依据1)GB50300-2001《建筑工程施工质量验收统一标准》;2)GB50208-2008《地下防水工程质量验收规范》;3)JC/T984-2011《聚合物水泥防水砂浆》;4)本工程实际情况。
三、产品介绍TU-JF聚合物水泥防水砂浆,武汉源锦特种建材有限责任公司自主研发,满足JC/T984-2011标准中要求。
1、TU-JF是以水泥、细骨料为主要组分,以可再分散乳胶粉为主要改性剂,添加适量助剂混合制成的聚合物水泥防水砂浆,主要用于抗渗防水要求较高的建筑防水工程,包括对地下室墙体、地面、屋面和水池等进行防水处理。
2、性能特点如下:1)结构致密,透气不透水;强度高,硬化期短,施工快,工期短;2)具有优良的耐候、抗渗、抗裂、耐紫外线、耐老化、粘结性强等特点;3)能在干燥或潮湿的多种材质的基面上施工,特别用于潮湿的地下室防水效果更为理想;4)不污染环境,对人体无害;5)本产品具有一定的柔性,可适应基层微小变化,能起到隐蔽裂纹和抑制表面产生裂纹作用,且防水层具有良好的整体性。
3、主要技术性能指标:1)外观:粉料,均匀分散,无结团;2)凝结时间:初凝时间不早于45分钟,终凝时间不迟于24小时;3)粘结强度:7天能超过1.0MPa;4)抗渗压力:7天砂浆抗渗压力超过1.5MPa;5)柔韧性:横向变形能力能超过1mm,具有一定弯曲度。
四、防水砂浆施工工艺流程料具准备→基层处理→细部缺陷加强→材料现场配制必须计量准确、搅拌均匀→抹压施工TU-JF柔性聚合物水泥防水砂浆→压实抹光→洒水养护→成品保护→清理、检查、验收。
五、聚合物水泥防水砂浆施工1、基面处理基面必须清洁、干净,以保证防水砂浆与基面粘结牢靠。
1)水泥浮浆以刮除、凿除、磨光等方法彻底去除混凝土面的杂物和浮浆,并清洗混凝土基面,使聚合物水泥防水砂浆能密切结合。
聚合物砂浆防水层施工方案

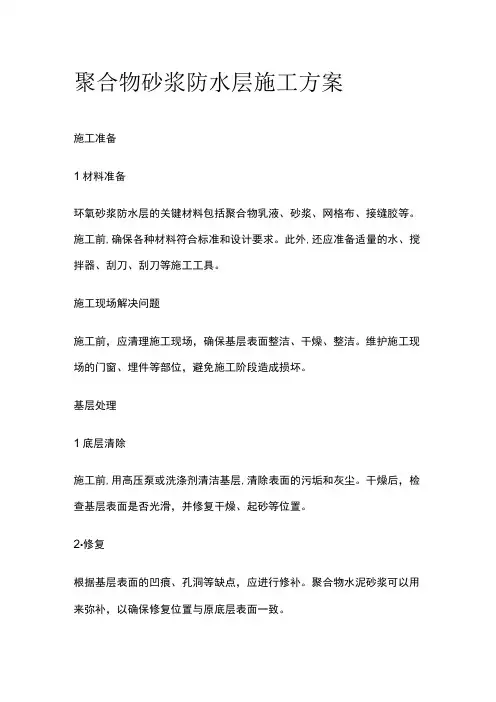

聚合物砂浆防水层施工方案施工准备1材料准备环氧砂浆防水层的关键材料包括聚合物乳液、砂浆、网格布、接缝胶等。
施工前,确保各种材料符合标准和设计要求。
此外,还应准备适量的水、搅拌器、刮刀、刮刀等施工工具。
施工现场解决问题施工前,应清理施工现场,确保基层表面整洁、干燥、整洁。
维护施工现场的门窗、埋件等部位,避免施工阶段造成损坏。
基层处理1底层清除施工前,用高压泵或洗涤剂清洁基层,清除表面的污垢和灰尘。
干燥后,检查基层表面是否光滑,并修复干燥、起砂等位置。
2•修复根据基层表面的凹痕、孔洞等缺点,应进行修补。
聚合物水泥砂浆可以用来弥补,以确保修复位置与原底层表面一致。
3.潮湿解决施工前,基层表面应潮湿,以保证环氧砂浆的附着力。
可以用喷壶在基层表面洒水,使其湿润均匀,但不能有明水。
防水层施工1底层粉刷根据设计要求的涂层厚度,在基层表面粉刷聚合物乳液,保证粉刷均匀,不漏刷,不沉积。
粉刷后,根据需要铺设网格布。
铺装网格布根据设计要点选择合适的网格布,按照规范进行铺装。
网格布的搭接总宽度不应小于IOO毫米,并用专用接缝胶固定。
确保网格布整齐无褶。
擦拭防水层底层涂层干燥后,根据设计要求的涂层厚度,用搅拌好的环氧砂浆进行防水层施工。
擦拭时,砂浆应密实整洁,并根据设计要求的厚度和坡度进行刮擦。
应改进和解决出水口、阳角线等位置。
4•接缝解决在防水层施工过程中,接缝应根据设计要求进行处理。
对于不同材料之间的接缝,应使用专用接缝胶进行处理,以确保接缝紧密,不渗水。
接缝解决后,应检查防水功能。
质量管理材料质量检验1在施工过程中,对进场材料进行全面的质量检验,包括聚合物乳液、砂浆、网格布等材料的质量和性能参数,应符合设计要求。
施工技术参数控制在施工过程中,应控制各种施工技术参数,如粉刷厚度、擦拭时间、搅拌时间等。
确保所有参数都符合设计要求和施工技术。
三是施工阶段控制在施工过程中,应对施工现场进行管理,确保施工过程符合规范要求。
及时解决和纠正施工中的难题,保证施工质量。
6-8厚聚合物水泥砂浆防水层施工工艺

6-8厚聚合物水泥砂浆防水层施工工艺下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!68厚聚合物水泥砂浆防水层施工工艺一、引言在建筑工程中,防水层的施工至关重要,特别是在潮湿环境或地下室等容易受潮的区域。
聚合物防水砂浆施工

6.聚合物防水砂浆施工6.1产品说明聚合物水泥防水砂浆具有较好的抗渗性能,可采用薄层抹灰施工,同时该产品还具有一定的柔性和较好的粘接、防裂性能。
6.2.施工工艺(1)防水砂浆涂抹前,基层混凝土和砂浆强度应不低于设计值的80%。
(2)基层应平整、坚固、洁净,无浮尘杂物,不得有疏松、凹陷处;如果有油污、孔洞等要进行清洗、修补处理。
(3)施工前,基层面要用水充分润湿,无积水时可施工。
(4)聚合物水泥防水砂浆搅拌必须用砂浆搅拌机或手提电钻配以搅拌齿进行现场搅拌,不能采用人工拌和。
搅拌时间比普通砂浆要延长2-3分钟,最好先预搅拌2分钟,静停2分钟,再二次搅拌2分钟以便充分搅拌均匀。
一次不要搅拌太多,根据抹灰速度进行搅拌,搅拌好的砂浆要在1小时内用完。
施工中因环境温度、风力等因素影响可适量加水,以标准比例拌制的稠度为准。
(5)管根部、地漏口、结构转角等细部构造处,应进行增强处理。
管根部周围在基层宜剔宽深约为1cm的槽,用聚合物水泥防水砂浆嵌入后涂抹聚合物水泥防水砂浆一遍,压入一层网格布。
其上再进行聚合物水泥防水砂浆抹灰。
(6)聚合物水泥防水砂浆施工时,抹灰的厚度应一致,压入网格布,不得出现薄厚不均的现象。
抹灰各层应紧密贴合,每层宜连续施工;如必须留茬时,采用阶梯坡形茬,但必须离开阴阳角处200mm;接茬要依层次顺序操作,层层搭接紧密,搭接宽度不小于100mm。
(7)聚合物水泥防水砂浆凝结后,进行自然养护,养护温度不低于5℃。
6.3质量要求(1)聚合物水泥防水砂浆防水层所用材料应符合产品标准的质量规定。
(2)防水砂浆表面应密实、平整,阴阳角处应光滑顺直。
(3)防水层表面施工缝留茬位置应正确,接茬应按层次顺序操作,层层搭接紧密。
(4)聚合物水泥防水砂浆应在5℃以上施工、贮存。
(5)防水层未达到硬化状态时,不得浇水养护或直接受雨水冲刷。
6.4成品保护(1)未硬化的防水砂浆应注意保护,不得使其挫伤、损坏。
若破损应及时修补。
聚合物防水砂浆配方

聚合物防水砂浆配方
一、概述
聚合物防水砂浆是一种新型的防水材料,由于其优异的防水性能和施工方便性,在建筑行业得到了广泛应用。
本文将介绍聚合物防水砂浆的配方及制备方法。
二、原材料
1. 水泥:常用的有普通硅酸盐水泥、硫铝酸盐水泥等;
2. 砂子:常用的有河沙、山沙等;
3. 聚合物乳液:常用的有丙烯酸乳液、苯乙烯乳液等;
4. 各类助剂:如增稠剂、减水剂、抗裂纤维等。
三、配方
1. 普通硅酸盐聚合物防水砂浆配方:
(1)水泥:500kg
(2)砂子:1500kg
(3)丙烯酸乳液:50kg
(4)增稠剂:5kg
(5)减水剂:3kg
2. 硫铝酸盐聚合物防水砂浆配方:
(1)硫铝酸盐水泥:500kg
(2)山沙:1500kg
(3)苯乙烯乳液:50kg
(4)增稠剂:5kg
(5)减水剂:3kg
四、制备方法
1. 将水泥、砂子、增稠剂和减水剂混合均匀;
2. 将聚合物乳液加入混合物中,搅拌至均匀;
3. 加入适量的清水,继续搅拌至砂浆稠度适宜。
五、注意事项
1. 配方中的各种材料比例应按照实际需要进行调整;
2. 制备过程中要注意搅拌均匀,避免出现团块;
3. 使用前应将砂浆充分搅拌均匀。
六、结语
聚合物防水砂浆作为一种新型防水材料,在建筑行业得到了广泛应用。
其配方及制备方法也在不断改进和完善,以满足不同施工环境下的需求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
由于各地外墙构造的不同,外墙防水设计差别很大,同一地区,不同时期,不同建筑,设计标准不同,差别也很大。
但由于我国一般民用建筑的结构及构造体系大体相近,特别是砌体用料变化不大,因此防水方面存在问题又有许多共同之点。
本文仅就其中一些问题,通过墙体构造分析,提出解决的办法与途径。
1基本原则
1.1减少结构主体变形的影响
减少结构主体变形的影响是外墙防水的先决条件。
除了结构专业须控制荷载及整体温度变形外,容易被忽视的是屋盖温度变形对顶层墙体的影响。
这种影响通常比预料的要大,因此建议屋面构造均应设计绝热层。
非框架砌体,主要靠圈梁、构造柱减少或控制主体变形的影响。
只要按要求,设计墙体砌块排列立面图,并采用专用砂浆砌筑,问题都不大。
框架填充砌块墙体减少主体变形影响的措施主要有:从顶层向下,逐层填充砌块;各层填至框架梁底处,暂时留空不作,待外墙全部填砌后,再完成斜砖顶砌;粉刷前进行梁底检查,有空漏处勾填砂浆,必要时,压力注浆。
1.2保证砌体砌筑质量
外墙发生较严重的渗漏,大多与砌体砌筑质量有直接关系,而与砌块种类基本无关。
同济大学的一个研究小组曾对4种砌块砌筑的墙体进行雨水强度透渗试验。
结果是:只有当砌体结构出现贯穿裂缝时,外墙背面才出现湿斑。
因此,保证砌体的砌筑质量,特别是竖缝砂浆的饱满度,乃是外墙防水的基本条件。
1.3解决外墙温变裂缝
北方建议采用外墙外保温系统,不仅节能,同时也解决防水,因为渗漏与温变裂缝有直接关系。
该系统用于新建建筑的关键是外墙设计必须一次到位,包括所有外挂设备及预埋预留条件。
若旧建筑外墙大面积渗漏,且系砌块砌筑质量普遍低下所致。
治理时又不允许改动墙体,不影响用户正常使用,想彻底解决渗漏,借用该系统,可能是一个好主意。
在南方,新建空心砌块外墙,建议东、西墙采用三(排)孔砌块,总厚190mm;外墙饰面设计成浅色,增加隔热效果。
多层建筑还可考虑种植攀爬植物。
1.4明确外墙防水设防的标准
外墙防水设防的标准主要考虑多雨地区的风压。
基本风压值与所在地区有关。
同一地区风压实际值,与建筑的高度有关,与所处地形及周边环境亦有关,但能够明确考虑的,主要还是高度。
2构造措施
2.1混凝土空心砌块
(1)应采用合格的机制砌块。
工地现场制作的砌块,质量不稳,尺寸不准,养护条件差,影响砌体质量,渗漏率高。
(2)砌块应两端带肋,砌筑时应采用肋灰法。
水平面提倡用电振铺灰器,仅在两侧肋面上铺灰。
砌筑时注意竖缝满浆:端肋应按预施灰法操作(通常同时只铺3块砌块),铺灰后,轻提砌块,挤浆砌筑;这之前,对已上墙的砌块端肋也已先行施灰。
(3)砌块砌筑时要保持干燥;斜砖顶砌至少要隔日进行;砌后7d进行粉刷。
粉刷前对砌体质量进行验收,重点在竖向灰缝。
对有问题的灰缝用掺膨胀剂的水泥砂浆(1:3)勾缝处理。
(4)首皮砌块应满浆铺砌,并用C15混凝土将空孔填实,内高外低;如有必要,可在纵向低处预留若干排水孔;端部窄孔则用水泥砂浆填实。
门窗洞口两侧空孔也用混凝土填实,窗上口钢筋混凝土梁底外低内高,窗下口混凝土卧梁也外低内高。
变形缝两侧若为砌块,其临缝之空孔,亦当用混凝土填实。
(5)墙体施工(进料)留洞,建议留直槎,加过梁;洞两侧按上述窗洞两侧作法填实混凝土。
施工后期补洞时,锚接拉筋、补砌混凝土砌块、留槎填砌的传统作法不适用于空心砌块。
(6)安装在外墙上的构配件(空调机、排油烟孔等)、管道、螺栓,均当预埋;应在预埋件所在砌块处,用C15混凝土预先填实,并在预埋件四周嵌聚合物水泥砂浆。
(7)外墙粉刷及其内装修,应考虑透气性。
内外粉刷不可全部采用封闭式。
外封则内透,内封由外透。
这样可减少水分的迁移阻力,使蒸发速率总是大于渗透速率,偶有渗漏,湿渍也不显现,不影响正常使用。
外墙室内一侧的木装修,虽透气,但吸潮,若有水渗透,侵入的水暗中迁移,易引起大面积的霉斑。
因此,其外墙砌筑除按上述要求进行外,建议在砌筑砂浆里掺聚合物,目的是增加砌体的整体韧性,减少因装修敲击引起的裂缝。
同时,其外墙粉刷应选用高等级设防。
(8)外墙防水层主要采用聚合物水泥砂浆。
视砌体平整度,可分层找平,也可一次找平。
分层找平时,打底砂浆可选用纤维防水砂浆,并选用主要起防裂作用的防水剂;聚合物水泥砂浆则作为第2道找平层,并起主防水层的作用。
外墙饰面砖应采用3mm厚聚合物水泥砂浆(细砂,乳液含量高于找平层)薄层满贴并满浆勾缝填实压光。
聚合物建议选用粘结力及耐水性都较好的乙烯-聚醋酸乙烯及丙烯酸复合乳液。
选用107胶,与偷工减料可视为同等错误。
(9)外墙若选用聚合物水泥防水涂膜(JS 或PMC)作主防水层,且同时选用块材(面砖)饰面,则应由有经验的施工队连续作业完成。
两层构造间隔时间若过长,可能会因涂膜过分干燥而影响块材的即时粘贴质量。
(10)凡憎水性的防水材料,只能用在最终饰面层,其表面不宜再作其他粘贴性饰面材料。
2.2加气混凝土
(1)加气混凝土砌块上墙之前,应停留3个月以上(从生产之日起计算)。
砌筑砂浆应为专用砂浆。
专用砂浆配制的原则是:和易性好,强度等级与加气砌块强度较匹配。
(2)加气混凝土砌体粉刷前须局部加网者,不推荐钢丝网,而建议选用耐碱纤维网格布。
网格布应先用JS贴在聚合物水泥砂浆底灰之上,随即进行面层抹灰。
加气混凝土的吸水特性是:整体少而慢,表层多而快。
因此,粉刷前一天浇水,粉刷前数小时禁止浇水;基底先涂JS-道,随后即作聚合物水泥砂浆找平打底。
无强风暴雨地区,也可用混合砂浆打底。
(3)加气混凝土外墙饰面不应采用重质块材。
其粉刷要点是:采用薄层过渡,总厚度控制在15mm之内。
薄层过渡:找平层,聚合物水泥砂浆8mm或纤维防水砂浆8mm,均为低标号水泥配制;面层,聚合物水泥砂浆(细砂)5mm厚;饰面层,涂料,防水、透气、耐候。
德国是加气混凝土使用大国。
德国的加气混凝土均采用配套供应的专用砂浆砌筑,灰缝1mm;砌体饰面(也是保护层)直接采用涂料,防水、透气、耐候。
(4)加气混凝土外墙砌体,其门窗洞口四周,建议用聚合物水泥砂浆加耐碱纤维网格布增强。
安装外门窗应采用注射式锚栓固定。
无条件使用锚栓时,建议洞口两
侧使用粘土砖或混凝土构造柱,这在有强风暴雨地区是非常必要的。
(5)加气混凝土外墙不宜挂吊设备,更忌事后打洞预埋。
惟一可行的办法是,设计之初就确定其位置;施工时,将预制混凝土卧梁或砌块随墙砌入。
事后预埋,只有埋在圈梁或框架之上。
(6)加气混凝土条板,不宜用在外墙上。
3其他构造
3.1干挂石材的结构基底
干挂石材的结构基底应作防水层。
笔者建议作JS,无论是砌体加钢骨架还是混凝土直接干挂。
(1)为使防水层在锚栓处连续,应在清孔后,将涂有JS的不锈钢胀管螺栓(JS 涂于栓套外及锥体上半段)置入,JS自动在栓口周边堆积加厚,起到密封作用,随后即安装石板。
钻孔前做大面积JS防水层,做JS之前应先处理模板螺栓孔,处理方法同地下室混凝土外墙。
(2)砌体基底安装钢骨架之前,应先用防水砂浆或纤维砂浆找平,再做JS防水层。
安装骨架时,其螺栓孔防水处理同上。
(3)干挂石材外墙,在门窗洞口处须注意:所有接缝须作防水密封处理,并预留泄水孔;窗上口水平石板应采用穿透式螺栓(外露螺帽应带有装饰性)锚定;窗的安装与石板安装密切配合进行。
3.2窗樘周边密封胶的施打
窗樘周边密封胶的施打质量是普遍存在的问题。
很少有人预留槽,更鲜有留出合格之胶槽者,后剔槽更是无法下手。
较彻底的解决办法是改善窗料(樘料)设计,创造出良好的嵌填条件。
加设附框,可以回避砂浆填缝的困难。
其前提是:窗洞口要有足够的精度。
平外墙之外窗,应采用专门设计的窗料。
平墙外窗之上口,无法作出滴水线,水易侵入室内。
故窗之上下樘料均当设计泛水,使窗樘安装后形成双层密封。
虽取双封,仍需考虑万一渗水后的排除。
此外,平墙外窗的锚固构造也与一般外窗有较大的不同。
3.3窗式空调机座
窗式空调机座宜整体预制,随墙砌入。
如为后嵌式,应在机座与洞口之间注浆,并于内外表面嵌聚合物水泥砂浆至少20mm深。
空调机应安装在硬质滑轨上,机壳底部不直接触地,减少毛细渗水。
3.4外墙变形缝盖板
传统的外墙变形缝盖板采用镀锌铁皮,建议改为不锈钢。
在强风暴雨地区,或建筑立面美观要求较高时宜选铝合金迷宫式盖缝条。
它可以确保遇强风雨时,入缝的雨水在侵入缝内深处之前就沿盖缝条落下,故多重迷宫式盖缝条可省去防水构造层。
3.5幕墙底部与裙房屋面或大平台交接处的构造
实际工程中,有不少设计是将幕墙延伸至地坪面层之下的。
这种错误将不仅使幕墙下端变形受阻,而且将导致渗入幕墙背后的少量雨水只进不出,逐渐汇于屋面面层之下,积多成患,造成屋面渗水。
正确的设计是,幕墙在近屋面面层处(如200mm)收住,形成开敞式自由端,不受屋面约束,并使偶入幕墙之水随进即出。
这种设计的好处,还可使屋面的主防水层在泛水处与幕墙背后之墙基防水层相接,形成连续的防水层,科学合理、维修方便,而且美观。
