ESD工具(静电场强度测试仪)使用手册.
ESD工具(静电场强度测试仪)使用手册.
、仪表介绍c
c
电源开关定位光圈输出端
二、使用方法
1、打开测试仪的电源开关，LCD 上显示一个零点几千伏的读数；
2、打开电源开关的同时，仪器的前端会发出两个光圈，如图1；
3、前后移动仪器，将光圈重合在待测物体的表面，这时仪表的读数就是被测物的表面静电压。
如图2。
静电场强度测试仪1
2
三、离子风机新购设备的验收及使用中的定期检测方法
新购设备测试：偏移电压(offset voltage)：在置于离子化环境中的CPM的充电平板上观测到的残留电压，小于出5V为合格。
衰减时间(decay time)：在置于离子化环境中的CPM的充电平板上的电压由
±000V变化到±100所用的时间，td < 10为合格。
使用当中的离子化设备用以下方法每季度检测一次其有效性:
A、准备好OHP纸，使用OHP纸摩擦OHP纸，摩擦使之带电，对带电的
±0.5 KV 以上。
OHP纸进行电位测试，希望带电量在
B、将带电的OHP纸，放在离子风机有效范围内，放置2-3秒钟，再对进行OHP电位测试,电压
C、使用SIMCO FMX003多功能静电电压测量仪，安装专用充离子平衡测量
板后，置于离子化设备作用的工作区(离子风机一般距离为30~100CM)开机状态下记录其电压值，该指标每季度测量一次。
测量结果记录在《静电消除设备--定期检测记录表》中
压,。
ESD-2020G产品使用说明书
静电放电抗扰度测试仪ELECTROSTATIC IMMUNITY TESTERESD－2020AESD-2020A静电放电抗扰度测试仪在性能上完全满足IEC61000-4-2标准要求的测试仪。
其最大静电电压可以达到20kV，足以覆盖标准中最严酷等级的静电电压要求(第4级气隙放电的静电电压要求为15kV)，同时适用于更多的应用领域以及未来新标准的要求。
所以ESD-2020A静电放电抗扰度测试仪可用于绝大多数电气与电子设备对于静电放电试验，而且可以保证试验的可比性和再现性。
一、主要技术指标ESD-2020A静电放电抗扰度测试仪主要技术指标见表1所示。
表1 ESD-2020A静电放电抗扰度测试仪主要技术指标二、仪器前面板功能描述图1 ESD－2020A 静电放电抗扰度测试仪前面板示意图仪器前面板示意图见图1所示。
图中各部分的功能如下：(1)电压极性切换按钮点按该按钮可切换放电电压的正负极性。
当仪器处于STOP状态时，点按此按钮仪器将切换高压正负极性状态。
(2)显示窗分三行。
最上一行显示放电电压设定值，设定范围是±0.5kV～±20.0kV。
当设定电压为负时，在该行最左面显示‘－’。
当设定电压为正时，在该行最左面显示空白。
设定值通过按钮(3,6,7,8)调节。
设定正负时可通过按钮(1)调节。
中间行显示放电间隔时间设定值，设定范围是0.05~9.99秒。
设定值通过按钮(4,6,7,8)调节。
当放电模式设定为20pps时，放电间隔时间固定显示20pps，不可调节。
第三行显示放电次数设定值/放电计数，显示范围为1～9999。
每次从STOP状态进入START时，显示为放电倒计数。
放电次数设定值通过按钮(5,6,7,8)调节。
(3)电压设定选择按钮当主机处于STOP状态时，点按该按钮可以进入/退出放电电压值设定状态，此时若正处于放电间隔时间或放电次数设定状态时，点按该按钮可退出设定状态，再次点按该按钮可进入放电电压设定状态。
ESD防静电检测方法手册
ESD防静电检测方法规范1范围本规范制定了公司防静电材料、用品、工具、防静电接地等防静电技术指标的检测方法和采用的仪器。
目的在于规范防静电技术指标的检测工作，指导现场操作。
本规范适用于公司防静电系统各要素（包括地面、接地系统、工作台、工作椅、工位器具、物流传递工具、包装材料、人员、腕带、服装、离子风机、防静电工具等）的防静电性能指标检测。
防静电专用检测仪器的检测按照仪器仪表的检测标准进行，本规范不涉及。
2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
序号编号名称1 SJ/T 10694-1996 电子产品制造防静电系统测试方法2 IEC 61340-5-1 TR2:1998 Electrostatics—Part 5-1: Protection ofelectronic devices from electrostatic phenomena—General requirements.3术语和定义表面电阻（surface resistance）：两个特定的放置于材料同一面的电极之间的电压与它们通过电流的比值。
体电阻（volume resistance）：单位厚度上的直流电压，与通过材料的单位面积电流的比值，测试电极放置于材料相对面的对应位置。
接地电阻（Earth Resistance）：被接地体与地下零电位面之间的接地引线电阻、接地器电阻、接地器与土壤之间的过渡电阻和土壤的溢流电阻之和。
摩擦起电（Triboelectrification）：用摩擦的方法使两物体分别带有等值异号电荷的过程。
衰减时间（decay time）：静电电压从峰值电压降低到给定比例的时间。
例如：在15%相对湿度的情况下，静电电压从2000V降低到100V的衰减时间小于等于1秒。
【最新推荐】esd设备操作指导书word版本 (6页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==esd设备操作指导书篇一：ESD测试操作规程(强力推荐)静电放电（ESD）测试指引一、目的规范手机静电测试方法，达到测试的准确性和可靠性二、测试仪器设备静电放电测试仪、静电试验台、垂直耦合板、水平耦合板、静电枪三、测试样机的状态静电测试前，首先检查测试样机的按键，LCD显示，背光灯、通话等各项功能都正常，保证样机是良品。
四、测试条件测试环境：温度：15℃～35℃，湿度：30%RH～60%RH五、测试等级空气放电：+2KV、+4KV、+6KV、+8KV、+10KV（开发阶段：±10KV；量产阶段：±8KV）接触放电：+2KV、+4KV、+6KV（开发阶段：±6KV；量产阶段±4KV）垂直耦合放电：+2KV、+4KV、+6KV、+8KV、+10KV水平耦合放电：+2KV、+4KV、+6KV、+8KV、+10KV六、测试注意事项1、在进行放电操作时不要将枪头接触到人体，以免对人体产生危险（注意：高压危险）。
2、在信息收集时要详细，描述要清晰。
3、空气放电时不允许放电头接触到机壳本身（必须距离机壳5-10mm）。
4、翻盖机在测试时必须打开翻盖，然后再进行测试，滑盖机在测试时必须滑开方可进行全方位测试。
5、每次静电测试后，用接地线对枪头放电的部位放电。
然后检查放电部位的功能是否正常，再继续放电。
七、静电放电（ESD）测试流程八、测试判定标准样机出现功能暂时性（失效时间大于3秒）或永久性失效（故障不恢复）判为不合格。
出现屏闪或3秒内可自行恢复之故障判为合格。
样机出现严重外观不良(如镜片及装饰件严重掉漆)，应判定为不合格。
试验样品无功能降级故障（如通话质量下降，MP3音质降低，摄相图片画面降级），存储的信息不可丢失。
九、记录放电后进行功能测试，将测试中与到的异常情况详细清楚的记录。
ESD仪器操作与注意事项.
ESD仪器操作与注意事项打开电源,检查是否正常。
填写场地记录表,打开静电枪时不要急着做试验,要等到其自校完成后十分钟左右完全稳定后在使用。
关机时要先关静电枪的开关在关静电枪的开关。
1.ESD场地测试注意事项1环境测试前应当确保场地的温湿度是符合要求的,屏蔽室内禁止带入水杯避免洒在接地板上。
做测试时EUT用的电压是230V AC还是是120V AC,一定不能弄错EUT的电源电压。
如果是120V供电那么最好通知下一个场地的测试人员,请他们注意测试电压。
2屏蔽门及设备屏蔽门的开关,在开关闭屏蔽门的时候只需轻轻用力推拉即可,禁止用力过大去撞击门框。
测试人员应该主动为客户打开或关闭屏蔽门。
禁止客户自己来打开和关闭屏蔽门,以免因操作不当导致屏蔽门损坏。
另外每月应按期对屏蔽门及设备进行保养与维护并做好记录。
3测试场地气候条件在空气放电试验的情况下,气候条件应在下述范围内:环境温度: 15℃ to 35℃相对湿度: 30% to 60%大气压力: 86 kPa to 106 kPa注意:为了保持环境条件的稳定,请始终保持门的关闭状态.为了确认静电放电枪能够正常放电,测试工程师可以每天将静电放电枪对水平耦合板上的固定位置放电。
如果放电成功(静电枪设定的放电次数减少即为放电成功则证明静电枪能够正常工作,否则,静电枪需要维修不可使用。
设备型号 : NSG 4372.仪器操作2.0 启动按Power On 键,绿色的Power LED会亮起来, ,同时红色的High Voltage LED开始闪烁, 此时设备进入自检及校准程序。
程序完成后(大约60s设备就可以使用了(见图1。
(图1本设备的操作和参数设定通过触摸屏实现,主要设定下列几项参数:电压、极性、放电方式、次数、重复率等2.1 电压触碰电压指示区可进入电压调节界面,设定所需电压后触碰返回键(见图2,图3.(图2 (图3 2.2 极性触碰极性指示区进入子菜单, 点击上下键可选择正负极性, 然后触碰返回键(见图4,图5(图4 (图52.3 放电方式:触碰设置指示区, 再点击放电指示区,可以进行空气放电或者接触放电选择, 然后触碰返回键(见图6至图9.(图 6 (图7(图8 (图9测试的电极头要与放电类型对应(见图10至图11.a空气放电选择圆形电极头 b 接触放电选择尖形电极头(图10 (图112.4次数触碰记数指示区可进入测试次数选择界面, 在记数器打开状态下通过数字区输入测试次数,然后返回(见图12,图13.(图12 (图132.5 重复率触碰Hz指示区域即可进入脉冲次数界面, 空气放电脉冲可选0.5至25Hz,接触放电可选0.5至20Hz.通常选择1Hz来满足连续单次放电之间的时间间隔至少1秒(见图14,图15(图 14 (图 15根据测试计划或客户要求将产品调节到正常的工作模式执行直接和(或间接放电,应注意以下信息: - 受试设备工作模式,受试设备是按台式设备还是落地式设备进行试验;- 所使用的试验等级;在空气放电的情况下, 从表格中最低试验等级开始直到测试计划指定的测试电压都要实施. 在接触放电的情况下, 如果无特别提出, 仅使用指定电压测试.每个点上施加的放电次数:如果无特别说明, 每一个测试点应承受10次正的和10次负的放电.在预选点上实验应以单次放电的方式进行, 连续单次放电之间的时间间隔建议至少1s, 但为了确定系统是否会发生故障, 可能需要更长的时间间隔. 静电发生器的电极头应保持与实施放电的表面垂直. 如果静电发生器不能保持与表面垂直, 应将实施放电的测试条件记录在报告中。

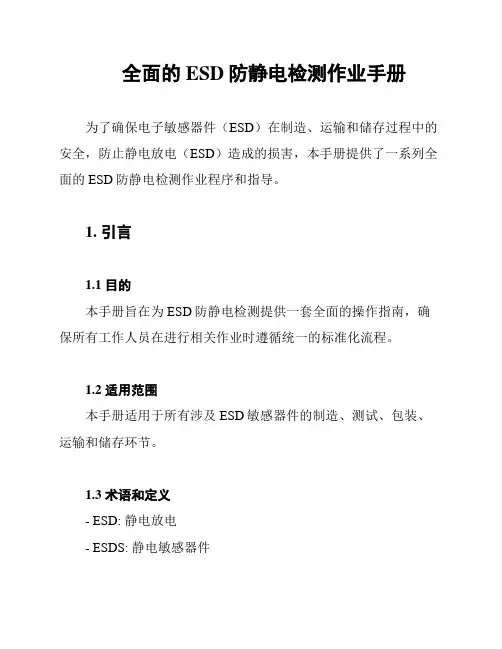

全面的ESD防静电检测作业手册
全面的ESD防静电检测作业手册为了确保电子敏感器件（ESD）在制造、运输和储存过程中的安全，防止静电放电（ESD）造成的损害，本手册提供了一系列全面的ESD防静电检测作业程序和指导。
1. 引言1.1 目的本手册旨在为ESD防静电检测提供一套全面的操作指南，确保所有工作人员在进行相关作业时遵循统一的标准化流程。
1.2 适用范围本手册适用于所有涉及ESD敏感器件的制造、测试、包装、运输和储存环节。
1.3 术语和定义- ESD: 静电放电- ESDS: 静电敏感器件2. ESD基础知识2.1 ESD的产生和放电过程- 静电的产生：通过摩擦、接触-分离、电离等方式在物体之间产生电荷不平衡。
- 静电放电：当电荷积累到一定程度时，会通过空气或接触到一个导电体而发生放电。
2.2 ESD对ESDS的影响ESDS在遭受静电放电时可能会导致永久性损坏，表现为性能退化或功能失效。
3. ESD防护措施3.1 个人防护装备（PPE）- 防静电手环：工作人员应佩戴防静电手环，以导走身体积累的静电。
- 防静电衣物：穿着防静电衣物和鞋子，减少静电的产生和积累。
3.2 工作环境控制- 湿度控制：保持适当湿度，以降低空气中静电的产生。
- 抗静电地面：使用抗静电地面材料，以便于静电的泄漏。
3.3 防静电设备- 防静电桌垫：工作台面应配备防静电桌垫。
- 防静电包装：使用防静电材料进行包装，保护ESDS免受静电影响。
4. ESD检测程序4.1 检测设备- 静电电压检测器：用于检测环境或物体表面的静电电压。
- 静电放电模拟器：用于模拟真实环境中的ESD事件。
4.2 检测频率- 工作前检测：工作人员在上岗前应进行静电电压检测。
- 工作过程中检测：定期对工作环境、设备、材料进行检测。
4.3 检测标准- 根据国际电工委员会（IEC）标准，ESD防护措施应确保ESDS在整个生命周期内不受静电放电的影响。
5. ESD事故处理5.1 事故响应- 若发生ESD事故，立即采取措施停止放电，如使用导电体接触受影响器件。
ESD静放电测试仪作业指导书
1.目的为正确使用本产品，且安全有效的在规定时间内，规定条件下完成实验全过程2.适用范围适用于本公司生产的所有产品之相关静放电抗干扰实验3.职责3.1 品质部：负责实验室管理，组织实验作业。
对产品材料的可靠性测试结果做出鉴定和评价，对纠正和预防措施的实施结果进行跟进和确认。
3.2 产品部：参与产品材料可靠性测试的分析和检讨，协助完成试验中要求完成的作业。
3.3产品部：负责试验中发生问题的分析与解决，提出纠正和预防措施并落实和跟进。
1.放电电压极性切换按钮2.显示窗3.电压设定选择按钮4.防电间隔时间设定选择按钮5.放电次数设定选择按钮6.IEC标准放电电压指示灯7. IEC标准放电电压设定按钮8.移位按钮 9.数字加1按钮 10.数字减1按钮 11.‘DISCHARGE MODE'选择按钮12.气隙放电模式指示灯 13.接触放电模式指示灯 14.电源开关 15.高压输出指示灯16.‘TRIGGER MODE'选择按钮 17‘STOP'按钮 18.‘STOP’按钮指示灯19.‘START'按钮 20.‘START’按钮指示灯 21.‘20pps’触发模式指示灯22.‘COUNT’触发模式指示灯 23.‘SINGLE’触发模式指示灯 24.高压插座4.操作内容4.1放电电压设置首先点按钮③进入放电电压设置状态，此时放电电压显示窗口十位数以闪烁方式显示，表示该位处于编辑状态。
此时点按钮9、10可以改变该位数字，而后点按钮⑧移动输入位到个位数，此时放电电压设定值的十位数已输入仪器，放电电压显示窗口个位数以闪烁方式显示，表示该位处于编辑状态，点按纽③退出放电电压设置状态。
4.2放电电压极性设置点按纽①即可实现切换电压极性的操作。
4.3放电间隔时间设置首先点按纽④进入放电间隔时间设置状态(注意：触发模式应为COUNT) ，此时放点间隔时间显示窗口个位数以闪烁方式显示，表示该位处于编辑状态。
ESD防静电检测操作指南(全方位)
ESD防静电检测操作指南(全方位) ESD防静电检测操作指南（全方位）1. 引言静电放电（ESD）防护是电子制造和组装过程中至关重要的环节。
本操作指南旨在为您提供一套全方位的ESD检测方法，以确保您的产品和设备免受静电放电的影响。
2. ESD基本概念2.1 静电放电（ESD）静电放电是指两个带有不同电荷的物体接触时，电荷不平衡而产生的一种现象。
ESD会对电子设备造成损害，导致设备性能下降甚至失效。
2.2 静电敏感器件（ESD Sensitive Devices）静电敏感器件是指对静电放电敏感，容易受到损害的电子器件。
这些器件在制造、运输和使用的各个环节都需要进行ESD防护。
3. ESD检测方法3.1 表面电阻率测试表面电阻率测试是检测ESD防护措施有效性的常用方法。
使用专门的测试仪器（如万用表）测量物体表面的电阻率，以判断其对静电放电的抵抗能力。
3.2 静电放电测试静电放电测试是指模拟真实环境下静电放电对电子器件的影响，以评估器件的抗ESD性能。
常用的测试方法有接触放电、空气放电、接触带电等。
3.3 静电场强度测试静电场强度测试是测量静电场对电子器件的影响程度。
使用专门的测试仪器（如静电场强度计）测量静电场强度，以评估ESD风险。
4. ESD防护措施4.1 人员防护1. 穿着防静电服、防静电鞋、防静电手套等个人防护装备。
2. 定期进行人体静电消除操作，如使用静电消除器。
4.2 设备防护1. 使用防静电材料（如防静电泡沫、防静电袋、防静电桌垫等）包装和存放静电敏感器件。
2. 确保生产设备和工作台面具有抗静电性能。
4.3 环境防护1. 保持工作环境湿度，以降低空气中的静电含量。
2. 使用静电消除器、空气离子发生器等设备，降低工作环境中的静电风险。
5. 操作流程5.1 检测准备1. 检查检测设备是否正常工作。
2. 确保被检测物品处于静电放电敏感状态。
5.2 检测步骤1. 进行表面电阻率测试：将测试仪器接触到被检测物品表面，记录电阻率值。
