发动机装配工艺1
发动机主装配线工艺流程
发动机主装配线工艺流程
《发动机主装配线工艺流程》
发动机主装配线是汽车制造中的重要环节，它将各种零部件组装成完整的发动机。
下面是一个 typial 的的发动机主装配线工艺流程：
1. 零部件检验：发动机各种零部件在送入主装配线之前，需要经过严格的检验。
工程师将对发动机零部件进行检测，确保其质量符合标准。
2. 零部件清洁：接下来，零部件会经过清洗过程，以确保其清洁度。
清洁的零部件更容易被组装，并且可以避免污染整个系统。
3. 零部件组装：在主装配线上，工作人员会按照工艺流程，将各种零部件按特定顺序组装起来。
这包括安装活塞、曲轴、缸体等。
4. 油润滑系统安装：完成发动机主体组装后，需要安装油润滑系统，确保发动机正常工作。
5. 点火系统安装：接着，工作人员会安装点火系统，这是发动机顺利启动和正常运转的重要部件。
6. 动力传动系统安装：最后，发动机主装配线上的工人会安装动力传动系统，包括变速箱、传动轴等。
7. 总检测和调试：最后一步是对已组装好的发动机进行全面的检测和调试，确保其工作正常。
发动机主装配线工艺流程需要严格按照标准操作，确保整个过程高效而且质量可控。
这样才能保证组装好的发动机质量可靠，可以为汽车提供稳定的动力。
发动机装配工艺卡
2
3
依次用活塞环装卸钱安装第二 活塞环装卸 道气环，第一道气环，切勿颠倒安 钳 装。如有标记安装时，应将有标记 （HYR、HY、CSR、TLK、ALS、H、R 等）的一面朝上（活塞头部方向） 。
4
安装后，用手轻轻旋转各环， 应平滑无卡滞现象。 பைடு நூலகம்写《发动机质量跟踪卡》 。
5
项目 1 2 3 4 5
数量 4 8 4 4 4
发动机总装工艺卡
1 总装工艺卡 工序号 1 操作内容 将衬簧装入活塞油环槽内。 注：衬簧开口不能重叠。 注 注：所有活塞环在安装时，必 须从活塞头部向下安装到对应的活 塞环槽内。 将下刮环一端卡入环槽，且用 大拇指按住刮环端口位置，另一只 手大拇指顺其侧面滑入环槽内，然 后用同样方法装入上刮环。 共2页 第1页 工具和设备
3 3 、 4
7 8
项目 1 2 3 4
数量 2 4 2 4
零件编号 50001 50002 50003 50004
零件名称 活塞连杆总成 连杆轴瓦 连杆瓦盖 螺母
分组号 15450 15450 15450 15450
装配 名称
活塞连杆组安装在曲轴上
关键项
工艺编号
316-05
8
发动机总装工艺卡
6 总装工艺卡 工序号 1 操作内容 清理缸盖和缸体表面并将导向 销放入螺栓孔。 将气缸垫对应导向销放在缸体 上。 将缸盖对应导向销放在气缸垫 上。 取出导向销， 安装螺栓平垫圈， 在平垫圈表面加机油。 装配缸盖螺栓，手工拧入 3～4 扣。 注：如左图为螺栓手工拧紧顺 序 6 用气扳机预紧螺栓，启动拧紧 机拧紧螺栓至规定力矩。 填写《发动机质量跟踪卡》 ，进 入下一道工序。 气扳机 拧紧机 机油壶 共1页 第1页 工具和设备 导向销

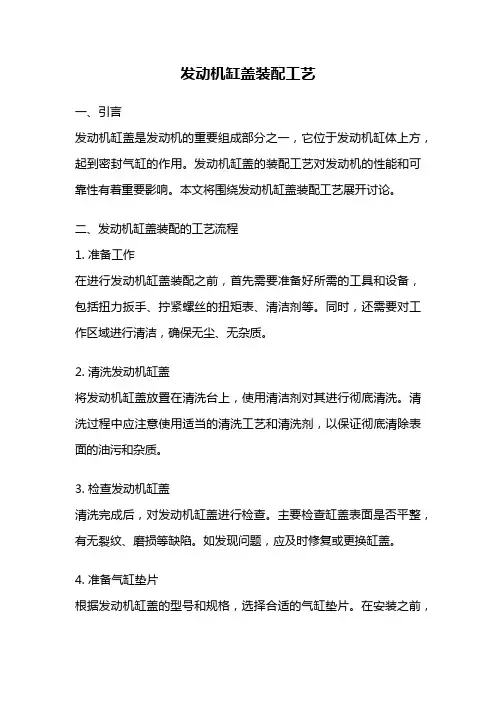

发动机缸盖装配工艺
发动机缸盖装配工艺一、引言发动机缸盖是发动机的重要组成部分之一，它位于发动机缸体上方，起到密封气缸的作用。
发动机缸盖的装配工艺对发动机的性能和可靠性有着重要影响。
本文将围绕发动机缸盖装配工艺展开讨论。
二、发动机缸盖装配的工艺流程1. 准备工作在进行发动机缸盖装配之前，首先需要准备好所需的工具和设备，包括扭力扳手、拧紧螺丝的扭矩表、清洁剂等。
同时，还需要对工作区域进行清洁，确保无尘、无杂质。
2. 清洗发动机缸盖将发动机缸盖放置在清洗台上，使用清洁剂对其进行彻底清洗。
清洗过程中应注意使用适当的清洗工艺和清洗剂，以保证彻底清除表面的油污和杂质。
3. 检查发动机缸盖清洗完成后，对发动机缸盖进行检查。
主要检查缸盖表面是否平整，有无裂纹、磨损等缺陷。
如发现问题，应及时修复或更换缸盖。
4. 准备气缸垫片根据发动机缸盖的型号和规格，选择合适的气缸垫片。
在安装之前，需将气缸垫片涂抹一层适量的密封剂，以确保气密性。
5. 安装发动机缸盖将经过清洗和检查的发动机缸盖放置在发动机缸体上，并确保与气缸垫片完全贴合。
使用扭力扳手按照规定的扭矩数值逐步拧紧螺丝，以确保缸盖与缸体之间的紧密连接。
6. 检查安装质量安装完成后，对发动机缸盖的安装质量进行检查。
检查项目包括螺丝的拧紧力度是否符合要求、气缸垫片是否正常安装等。
同时，还需检查缸盖的平整度和密封性。
7. 清洗和保养完成发动机缸盖的装配后，还需对其进行清洗和保养。
清洗时应使用适当的清洗剂，保养时应根据要求进行润滑油的更换和加注。
三、发动机缸盖装配的注意事项1. 严格按照工艺要求进行操作，避免操作失误导致装配质量下降。
2. 在清洗发动机缸盖时，应使用适当的清洗剂，并避免使用过于强烈的溶剂，以免损坏发动机缸盖的表面。
3. 在拧紧螺丝时，要根据规定的扭矩数值进行操作，避免拧紧过紧或过松造成的问题。
4. 在安装发动机缸盖之前，应对缸盖和气缸垫片进行检查，确保无损坏或异物。
5. 在装配过程中，要注意安全，避免发生意外事故。
发动机装配工艺技术规范
发动机装配工艺技术规范发动机装配工艺技术规范一、引言发动机是机械设备中的重要部件，其正常的装配工艺是确保发动机性能和可靠性的基础。
为了规范发动机的装配工艺，提高装配工作效率和质量，制定本技术规范。
二、装配基本要求1.装配过程中，要保持清洁，防止灰尘、杂质进入发动机内部。
2.装配材料和工具要符合技术规范的要求，并确保其质量和正确使用。
3.装配工艺要科学合理，操作人员要熟悉装配工艺流程，严格按照操作规程进行作业。
4.装配工作应在专用装配台上进行，以确保装配精度和工艺质量。
三、装配流程1.零部件检验和清洗：对所有待装配的零部件进行检验，确保其质量和完整性。
清洗零部件，除去表面的油污和杂质，以保证装配的可靠性。
2.基础部件组装：首先对发动机的基础部件进行组装，包括缸体、曲轴箱、气缸盖等。
3.摆配和预紧：对于装配好的基础部件，根据技术要求进行摆配，同时进行定位销、垫片和螺栓的预紧。
4.气缸装配：将活塞、活塞环、活塞销、连杆等部件装配到气缸体内，并进行预紧。
5.曲轴装配：将已经检验和清洗好的曲轴装配到曲轴箱内，同时进行曲轴支撑架、连杆等的装配和预紧。
6.气门和气门机构装配：将气门装配到气缸盖内，并进行气门弹簧、气门导管等零部件的组装和调整。
7.进气和排气系统的装配：将进气门和排气门与进气管道和排气管道进行连接和固定，并进行调整和密封。
8.燃油系统和点火系统的装配：将喷油器、喷油泵、点火线圈等零部件装配到发动机上，并进行密封和调整。
9.冷却和润滑系统的装配：装配散热器、水泵、风扇等冷却系统部件，装配油泵、油箱等润滑系统部件。
10.其他辅助系统的装配：装配电机、启动器、发电机等辅助系统部件。
11.动力系统调试：对已经装配好的发动机进行起动和运转试验，检查和调整发动机的工作状态和性能。
四、质量控制要求1.装配过程中，要进行严格的质量控制，对关键装配环节进行过程检验和质量记录。
2.装配完成后，对发动机进行整机功能测试和质量检验，确保发动机符合技术规范的要求。

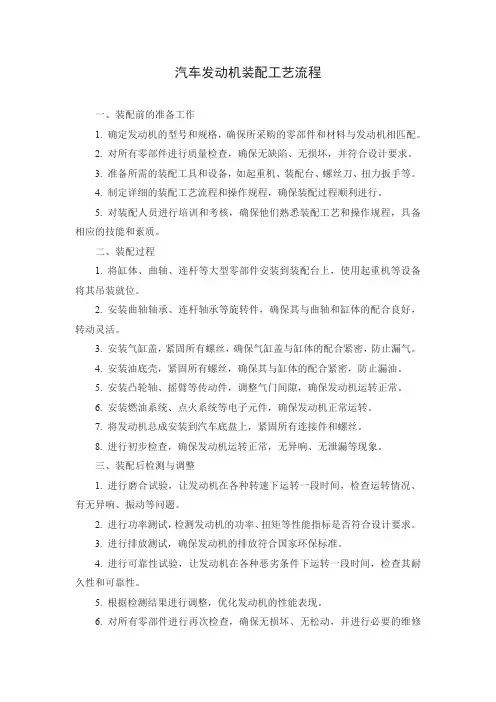

汽车发动机装配工艺流程
汽车发动机装配工艺流程一、装配前的准备工作1. 确定发动机的型号和规格，确保所采购的零部件和材料与发动机相匹配。
2. 对所有零部件进行质量检查，确保无缺陷、无损坏，并符合设计要求。
3. 准备所需的装配工具和设备，如起重机、装配台、螺丝刀、扭力扳手等。
4. 制定详细的装配工艺流程和操作规程，确保装配过程顺利进行。
5. 对装配人员进行培训和考核，确保他们熟悉装配工艺和操作规程，具备相应的技能和素质。
二、装配过程1. 将缸体、曲轴、连杆等大型零部件安装到装配台上，使用起重机等设备将其吊装就位。
2. 安装曲轴轴承、连杆轴承等旋转件，确保其与曲轴和缸体的配合良好，转动灵活。
3. 安装气缸盖，紧固所有螺丝，确保气缸盖与缸体的配合紧密，防止漏气。
4. 安装油底壳，紧固所有螺丝，确保其与缸体的配合紧密，防止漏油。
5. 安装凸轮轴、摇臂等传动件，调整气门间隙，确保发动机运转正常。
6. 安装燃油系统、点火系统等电子元件，确保发动机正常运转。
7. 将发动机总成安装到汽车底盘上，紧固所有连接件和螺丝。
8. 进行初步检查，确保发动机运转正常，无异响、无泄漏等现象。
三、装配后检测与调整1. 进行磨合试验，让发动机在各种转速下运转一段时间，检查运转情况、有无异响、振动等问题。
2. 进行功率测试，检测发动机的功率、扭矩等性能指标是否符合设计要求。
3. 进行排放测试，确保发动机的排放符合国家环保标准。
4. 进行可靠性试验，让发动机在各种恶劣条件下运转一段时间，检查其耐久性和可靠性。
5. 根据检测结果进行调整，优化发动机的性能表现。
6. 对所有零部件进行再次检查，确保无损坏、无松动，并进行必要的维修和保养。
7. 对装配过程进行总结评估，总结经验教训，持续改进装配工艺流程。

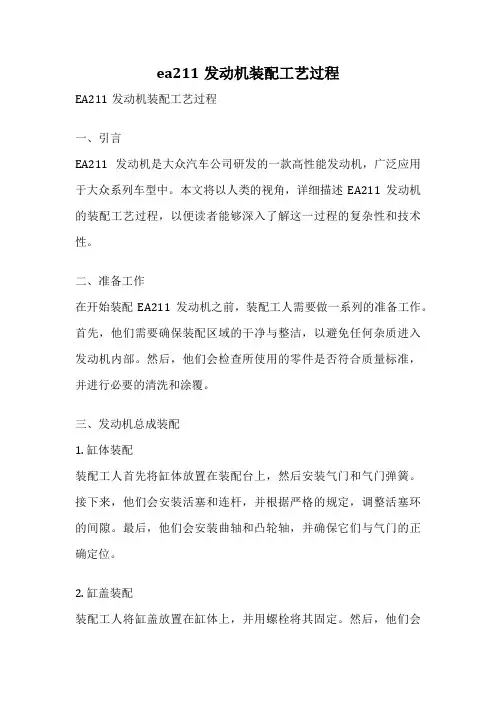

ea211发动机装配工艺过程
ea211发动机装配工艺过程EA211发动机装配工艺过程一、引言EA211发动机是大众汽车公司研发的一款高性能发动机，广泛应用于大众系列车型中。
本文将以人类的视角，详细描述EA211发动机的装配工艺过程，以便读者能够深入了解这一过程的复杂性和技术性。
二、准备工作在开始装配EA211发动机之前，装配工人需要做一系列的准备工作。
首先，他们需要确保装配区域的干净与整洁，以避免任何杂质进入发动机内部。
然后，他们会检查所使用的零件是否符合质量标准，并进行必要的清洗和涂覆。
三、发动机总成装配1. 缸体装配装配工人首先将缸体放置在装配台上，然后安装气门和气门弹簧。
接下来，他们会安装活塞和连杆，并根据严格的规定，调整活塞环的间隙。
最后，他们会安装曲轴和凸轮轴，并确保它们与气门的正确定位。
2. 缸盖装配装配工人将缸盖放置在缸体上，并用螺栓将其固定。
然后，他们会安装喷油嘴和火花塞，并确保它们的位置准确。
最后，他们会安装进气歧管和排气管，并连接冷却系统。
3. 油底壳装配装配工人将油底壳放置在发动机底部，并用螺栓将其固定。
然后，他们会安装油泵和油底壳密封垫，并连接油路系统。
4. 配气机构装配装配工人会安装正时链条和张紧器，以确保凸轮轴与曲轴的同步。
接下来，他们会安装滚子和摇臂，并调整它们的间隙。
最后，他们会安装进气门和排气门，并进行必要的调整和校准。
5. 点火系统装配装配工人会安装点火线圈和点火线，以及点火控制模块。
然后，他们会连接电源和地线，并进行必要的调试和测试。
6. 冷却系统装配装配工人会安装水泵和散热器，并连接冷却管路。
然后，他们会填充冷却液，并进行必要的排气和压力测试。
7. 燃油系统装配装配工人会安装燃油喷射器和燃油滤清器，并连接燃油管路。
然后，他们会填充燃油，并进行必要的排气和压力测试。
8. 排气系统装配装配工人会安装排气管和催化器，并连接排气管路。
然后，他们会进行必要的密封和测试。
四、总结通过以上的装配工艺过程，EA211发动机完成了从零部件到整体的装配过程。
发动机装配工艺流程
发动机装配工艺流程一、零部件准备1.零部件提供商将各个零部件按照规定的零部件清单进行分类。
2.对每个零部件进行清洗、涂油等处理，以保证零部件的表面光洁度和防锈性能。
3.对每个零部件进行检查，检查各项指标是否符合要求，如尺寸、硬度、表面平整度等。
二、零部件检查1.对各个零部件进行检验，检查是否存在缺陷、损坏或变形等问题。
2.检查各个零部件的标识是否清晰可辨认，以便正确组装。
3.对零部件进行测量，检查尺寸是否符合要求。
三、零部件组装1.按照发动机设计图纸和装配工艺指导书的要求，将各个零部件按照一定的顺序进行组装。
2.对组装过程中的关键零部件进行防锈处理和密封处理，以确保零部件的质量和使用寿命。
3.在组装过程中，注意对各个零部件的拧紧力度、配合间隙等参数的控制，以确保组装的精度和可靠性。
四、功能测试1.在发动机组装完成后，进行功能测试，检查发动机各个系统的工作情况。
2.进行燃烧测试，检查燃烧系统的工作状态是否正常。
3.进行排放测试，检查发动机的排放水平是否符合环保要求。
4.进行扭矩测试，检查发动机的动力输出是否达到设计要求。
五、调试和调整1.针对测试中出现的问题，进行调试和调整，以修复故障和提升性能。
2.对测试中可能影响发动机性能的因素进行调整，如燃油供给量、点火时机、气门正时等。
3.调整发动机运行参数，以实现最佳工作状态和性能。
六、质量检验1.对完成的发动机进行全面的质量检验，检查各项技术指标是否符合要求。
2.检验发动机的外观质量，检查颜色、表面涂装、细节工艺等。
3.检验发动机运行情况，包括启动、怠速、加速等，以确保发动机的正常工作。
七、产品包装1.对合格的发动机进行包装，采用防震、防潮、防尘的包装材料。
2.在包装上标注相关信息，如型号、序列号、生产日期等。
3.进行涂胶封口，确保包装的完整性和防盗性。
以上是一个发动机装配工艺流程的示例，不同类型的发动机和生产工艺会有一定的差异，具体的工艺流程还需根据实际情况和产品要求进行调整。
东风本田汽车发动机装配工艺讲义
发动机装配科品质保证 发扬““四心 四心””精神 精神 发扬
NHC 活动
劳动 竞赛
坚持““三不 三不””原则 原则 坚持
班组品 质解析 会议
“四心”精神： “四心”精神：
用心 用心 造“心” 造“心” 诚心 诚心 舒心 舒心
消灭不 良行动
品质的 保证
“三不”原则： “三不”原则：
合理化 提案
不接收不良品 不接收不良品 不制造不良品 不制造不良品 不流出不良品 不流出不良品
VTC 作动器
最大提前 角
连续配气相位调节
低转速区域
排气
旋转方向
进气
高转速区域
排气
液压控制执行器
进气
i –VTEC技术简介
i－VTEC发动机技术
不锈钢低热量 大型排气歧管
长管路进气歧管 带超长可变管路
• 高功率，高扭矩
DOHC i-VTEC (VTEC + VTC)
• 高功率，高扭矩 • 低油耗
后部排放系统
发动机科04M轴瓦选配表
工程担当 2J 2 3 4 1 2 发动机号码 K20A4 3J 3 4 1 2 4J 3 4 1 2 5J 3 4
曲轴瓦
桃
桃 黄
桃 黄
黄 緑 桃
緑 茶 桃 黄
桃 黄
黄 緑 桃
緑 茶 桃 黄
桃 黄
黄 緑 桃
緑 茶 桃 黄
桃 黄
黄 緑 桃
緑 茶 桃 黄
桃 黄
黄 緑
緑 茶
黄 緑
緑 茶
曲轴瓦
桃
桃 黄
桃 黄
黄 緑 桃
緑 茶 桃 黄
桃 黄
黄 緑 桃
緑 茶 桃 黄
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、装配的重要性
2.3 个性化的体现：国外重型载货车充分贯彻个性化的理念，变 型产品多，可选总成也较多；国内变型产品和可选总成相对较 少。 2.4 适应先进的环保法规方面：国外产品大都能达到欧Ⅲ标准， 也有达到欧Ⅳ标准的；国内的产品多数达到欧Ⅰ标准，仅有少 量达到欧Ⅱ标准。 2.5 国外产品车外加速噪声法规限值为80分贝，国内限值却为86 分贝，实际上相当多的产品还高于此限值。其噪声产生的核心 就是发动机总成。 这些技术的发展对汽车装配技术提出了更高的要求。为适应这 样一种发展趋势，必须将传统的工艺与先进的现代新技术最好 地结合起来，增加必要的装备和质量保证手段、采用更加柔性 化的装备，实行多品种、混流柔性化生产和模块化分装、机械 化、自动化手段，降低制造成本，提高效益是必然的选择。
装离合器及压盘时须用 专用定位轴使其居中 装上紧固螺栓并用扳手 交叉拧紧至规定力矩
凸轮轴装配
装凸轮轴： 检查缸盖衬套摇臂等是否异常，清洁各部位并涂干净机油 用导向套将凸轮轴轻轻推入，装止推板固定并查轴向间隙 注意磕碰和油道堵塞
气门间隙调整
检查气门间隙（冷态） 进气门0.20±0.03mm 排气门0.25±0.03mm 气门间隙调整方法： 松开锁紧螺母，转动 调整螺栓达到规定的 气门间隙，然后将螺 母锁紧 调整各缸气门间隙时， 必须是凸轮桃尖向上 必要时须更换新气缸 盖罩垫或涂胶
2装配质量控制 涂胶技术－确保涂胶质量得到保障和控 制，使用机器人涂胶和立面涂胶减少工件涂 胶后的搬运和各种受到损伤的风险。涂胶设 备的供胶系统对供胶量、压力等参数进行严 格的设定和控制。引入数控技术保证涂胶的 轨迹。。 密封检测——EQ6100及EQD6102发动机全 装配线没用密封泄露检测设备， EQ491发动 机的引进才有了前后油封装配后泄漏检测的 概念，目前EQD6105发动机正在考虑总成密 封设备。
后油封装配
清洁无磕 碰划伤
清洁光滑 无毛边
完好平整
油底壳装配
油底壳涂胶： 检查油底壳是否磕碰变形 涂胶必须适量、均匀，不能 有短胶现象
装油底壳： 装好半圆密封条，轻轻将 油底壳放到位，不能碰坏、 刮掉密封胶 交叉拧紧油底壳螺栓
飞轮及离合器装配
飞轮螺栓为预涂胶防松 装飞轮时须更换新螺栓并 交叉拧紧至规定力矩
正时齿轮装配
正时 点
正 时 点
正时齿带装配
检查上下正时点位置 是否正确,确认在一 缸上止点 检查齿带装配是否 正确到位 调整正时齿带张紧力 250---350N 锁紧张紧轮 注意: 调整皮带张紧力 时,不得损坏张紧轮, 已免造成皮带异常磨 损
发动技术水平的现状及分析: 我厂现有地发动机两条装配线，生产模式是 大批量生产方式的传统模式，虽然在近几年经 受市场变化的洗涤，生产经营理念发生了较大 转变，装配线经过了几次整合，但产品没有根 本变化，生产线仍是传统式的输送线方式，现 将我厂目前装配线的情况及工艺特点进行分析：
发动机装配工艺
技术部
装配工艺介绍
一、装配的重要性 二、我厂装配技术现状 三、DCI11发动机装配工艺水平 四、装配工艺的发展
一、装配的重要性
1. 装配在制造、市场竞争中的地位与作用： 发动机装配是发动机制造过程中重要组成部分，也是最后的部 分，经过此环节，发动机制造过程基本完成，发动机的内在质 量、外观质量也同时形成。因此，作为发动机制造的最后一 环，装配在保证汽车质量、提高产品市场竞争力上有重要作用。 2. 汽车技术的发展特别是对商用车发动机装配技术的要求： 2.1 动力性方面：在欧美，排放达到欧Ⅱ和欧Ⅲ标准柴油发动机 已成为商用车的主流产品，发动机普遍采用高压电控燃油喷 射；而国内350马力以上的发动机还未实现商品化。 2.2 可靠性和耐久性方面：国外先进企业的中、重型发动机的保 修期大多在60万公里左右，而目前国产发动机的保修期最多仅 为10万～15万公里，并且国产发动机的初期故障率一直较高。
装第二道气环时，方向不得装反 “TOP”字面朝向活塞顶面 装油环时不能重叠，刮油环装完 后保证用手能轻松转动 活塞环开口120°错开（见下图） 防止磕碰，保证活塞环装配正确
活塞销装配
更换活塞必须保证同组相配 取出活塞销时不得破坏连杆本体 连杆最大直线度误差为0.15mm 压装活塞销时注意活塞“箭头”标 记与连杆“F”标记同向 连杆小头加热至230~330 ℃ 活塞销压入量如右图 装入后保证连杆转动灵活
缸盖螺栓拧紧
分步交叉及 带转角拧紧 检查缸垫装 配位置，不 得错位压偏
气缸盖罩装配
装罩盖时须确保缸盖 内清洁 罩垫接口及螺孔处须 涂密封胶 注意四种螺栓垫片的 装配位置 螺栓分步交叉拧紧 至规定力矩
进气管装配
不得损坏进气管垫 进气管垫水口两边须 涂密封胶 用专用扳手拧紧螺栓 螺母至规定力矩 连接好各软管并拧紧
结构简单，建 设周期 短，投资 少，装配 质量保证 差
EQ491
锥齿轮传动磨擦 滚轮式非同 步装配线
噪声低、无信 息采集
EQ491
锥齿轮传动磨擦滚 轮式非同步装配线
噪声低、无 信息采集
2装配质量控制
装配力矩——EQ6100、EQD6102没有力矩值要 求，根据螺栓规格不同采用不同气动冲击扳手 拧紧，明确有力矩值要求先用气动冲击扳手拧 紧后，再用定力矩扳手拧紧到具体力矩值. EQ491发动机引进对螺栓力矩做了很深的研究, 从螺栓力矩拧紧工艺到螺栓检查力矩的设定引 入国际一些新的理论和概念，拧紧方法由原单 一的力矩法增加了力矩转角法等
1装配线的型式：
整合前 机型 线体结构型式 特点 维修方便、使 用寿命较 长，无信 息采集 EQ6100 EQD6102 EQD6105 锥齿轮传动磨擦滚 轮式非同步装 配线 噪声低、无 信息采 集 机型 整合后 线体结构型式 特点
EQ6100
链传动磨擦滚轮 式非同步装 配线
EQD6102
汽缸驱动带动导 轨直线运动 的同步装配 线
二、我厂装配技术现状
简述发动机装配工艺
活塞分组
如需更换活塞,必须查看各 缸孔尺寸 检查缸孔有无异常磨损、 划伤现象 必要时须重新测量缸孔尺 寸 缸孔无异常磨损的，活塞 按缸孔号同级相配 缸孔磨损严重的，活塞按 缸孔实际尺寸匹配； 缸 孔异常磨损（缸孔椭圆、 拉缸、严重划伤等）的， 须更换缸体
活塞环装配
