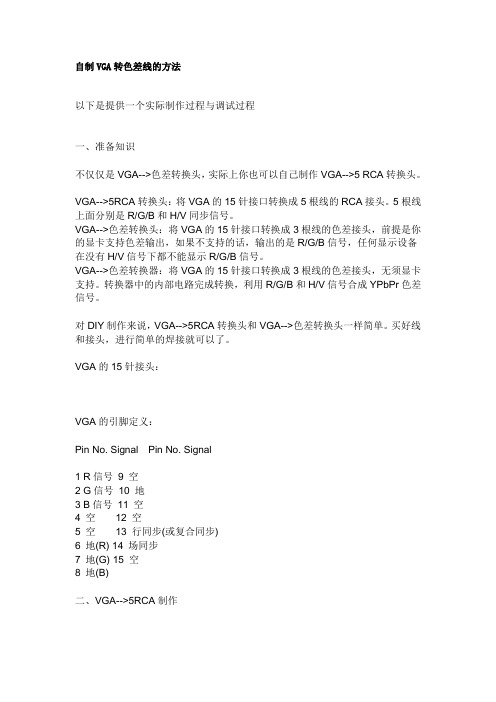

VGA线制作标准方法
自制VGA转色差线的方法
自制VGA转色差线的方法以下是提供一个实际制作过程与调试过程一、准备知识不仅仅是VGA-->色差转换头，实际上你也可以自己制作VGA-->5 RCA转换头。
VGA-->5RCA转换头：将VGA的15针接口转换成5根线的RCA接头。
5根线上面分别是R/G/B和H/V同步信号。
VGA-->色差转换头：将VGA的15针接口转换成3根线的色差接头，前提是你的显卡支持色差输出，如果不支持的话，输出的是R/G/B信号，任何显示设备在没有H/V信号下都不能显示R/G/B信号。
VGA-->色差转换器：将VGA的15针接口转换成3根线的色差接头，无须显卡支持。
转换器中的内部电路完成转换，利用R/G/B和H/V信号合成YPbPr色差信号。
对DIY制作来说，VGA-->5RCA转换头和VGA-->色差转换头一样简单。
买好线和接头，进行简单的焊接就可以了。
VGA的15针接头：VGA的引脚定义：Pin No. Signal Pin No. Signal1 R信号9 空2 G信号10 地3 B信号11 空4 空12 空5 空13 行同步(或复合同步)6 地(R) 14 场同步7 地(G) 15 空8 地(B)二、VGA-->5RCA制作1、买一个VGA接头，买一根好一点的色差线，再买两根普通线。
剪断色差线和普通线，剥出线头来。
2、将色差线的绿色线的芯线焊接到VGA的第2脚，屏蔽线焊接到第7脚；将蓝色线的芯线焊接到VGA的第3脚，屏蔽线焊接到第8脚；红色线的芯线焊接到VGA的第1脚，屏蔽线焊接到第6脚。
这样，绿色线就成为G，蓝色线就成为B，红色线就成为R。
3、分别将两根普通线的芯线焊接到VGA的第13和14脚。
4、做好了。
再检查一下，如果可能的话用可融胶浇铸在上面，买得各只脚之间短路。
你也可以用橡皮泥。
再把接头部分包上，做得美观一点。
三、VGA-->色差转换头制作1、买一个VGA接头，买一根好一点的色差线，再买两根普通线。
自己动手做VGA线，不仅便宜又结实耐用
自己动手做VGA线，不仅便宜又结实耐用
由于工作原因，经常会用到较长的VGA线，有时甚至50米。
而市场上销售的长VGA线，价格贵不说，更还不耐用。
没多久就会缺色，没信号等问题。
所以本人就研究了下看能不能自己用好一点的缆线来做。
最后经过比较发现，用五芯同轴电缆，是非常好的。
在15针VGA接口中，1、2、3分别是红绿蓝，6、7、8是它们的地，13、14为行信号和场信号，这样基本就可以。
五条线再加上外屏蔽，刚好10个，1、2、3、13、14接线，6、7、8分别对应接地。
再把13、14的屏蔽线接到10脚和11脚上，就可以了。
注意不弄错。
我买的头是塑料壳金属头，把线焊好后，再用热融胶固定线，这时快速的往塑料壳里打胶，差不多一半左右，立即把头按进去，待冷却后测试就可以了。
这种线做出来的，非常耐用，摔来摔去都没事，最多头子坏了，剪掉重焊就可以了。
而且信号号传输距离远，我测试的最远50米没问题，比用视频分配器来放大传输方便太多了。
VGA线制作方法

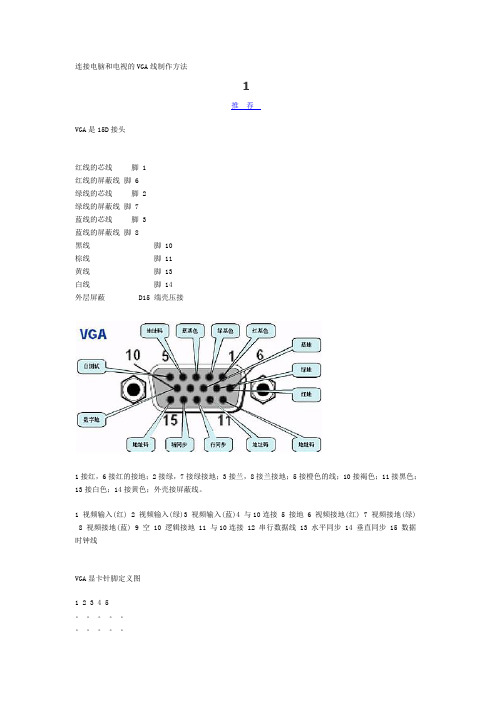

连接电脑和电视的VGA线制作方法1推荐VGA是15D接头红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接1接红，6接红的接地；2接绿，7接绿接地；3接兰，8接兰接地；5接橙色的线；10接褐色；11接黑色；13接白色；14接黄色；外壳接屏蔽线。
1 视频输入(红)2 视频输入(绿)3 视频输入(蓝)4 与10连接5 接地6 视频接地(红)7 视频接地(绿)8 视频接地(蓝)9 空 10 逻辑接地 11 与10连接 12 串行数据线 13 水平同步 14 垂直同步 15 数据时钟线VGA显卡针脚定义图1 2 3 4 5。
11 12 13 14 151 - Red 红2 - Green 绿3 - Blue 蓝4 - Monitor ID * 显示器型号ID5 - Ground 地6 - Red Ground 红色地7 - Green Ground 绿色地8 - Blue Ground 蓝色地9 - Keyway (No pin) 空脚10 - Sync Ground 同步地11 - Monitor ID * 显示器型号ID12 - Monitor ID * 显示器型号ID13 - Horizontal Sync 水平同步 (行同步)14 - Verical Sync 垂直同步 (场同步)15 - Monitor ID * 显示器型号ID1、2、3、13、14脚必需是连接正常的，6、7、8脚是地线，至少一个要连接正常的，这样就达到了显示器正常显示的条件。
有些显示器还必需要10、11、12、15脚是连接正常，才能正常显示。
显卡接口1、2、3、6、7、8、13、14脚连接都是正常的，显示器可能就是需要10、11、12、15脚是连接正常，才能正常显示。
（记得AOC的显示器很多都有这种要求。
教你用网线DIY超长VGA视频线-极客社区
教你用网线DIY超长VGA视频线-极客社区
教你用网线DIY超长VGA视频线
装了台投影机，发现需要一条比较长的VGA连接线。
正好家里有几个以前DIY剩下VGA头，还有几根空闲的网线，于是萌生了自己用网线制作VGA延长线的念头。
准备工作
材料：VGA转接头一对（针对你的设备购买相应的公头或母头）、网线一根（五类线）
工具：烙铁、剪刀、剥线钳
先将网线的绝缘皮剥开，露出8根颜色不同的细导线。
再用剥线钳将那8根细导线剥开，露出金属导线。
根据图示将网线导线和VGA接头进行焊接。
网线的导线极细，很考焊功夫。
点焊+余热焊接，推荐这样焊接。
两头都照此法进行焊接。
焊接完成后，再将VGA视频接口的外壳合上。
最后插到投影机就能正常使用了。
网线DIY的VGA延长线，适合临时使用。
毕竟网线的屏蔽效果比VGA差许多，VGA是有专门设计的RGB独立屏蔽。
推荐用铠装网线，这样效果会更好些。
减少视频连接后出现雪花屏的概率。
原作者不详本文有所修改。
VGA线的原理和接法
VGA线的原理和接法15针VGA显示器接口接法15针VGA显示器接口1 RED .Red Video (75 ohm, 0.7 V p-p)(红色信号)2 GREEN. Green Video (75 ohm, 0.7 V p-p)(绿色信号)3 BLUE. Blue Video (75 ohm, 0.7 V p-p)(蓝色信号)4 ID2. Monitor ID Bit 2(显示器标识位2)5 GND. Ground(地)6 RGND. Red Ground(红色地)7 GGND. Green Ground(绿色地)8 BGND. Blue Ground(蓝色地)9 KEY-Key. (No pin)(空，无引脚)10 SGND. Sync Ground(同步地)11 ID0 . Monitor ID Bit 0(显示器标识位0)12 ID1or SDA . Monitor ID Bit 1(显示器标识位1)13 HSYNC or CSYNC Horizontal Sync (or Composite Sync)(行同步)14 VSYNC. Vertical Sync(场同步)15 ID3or SCL. Monitor ID Bit 3(显示器标识位3)VGA信号线的D型插头的1、2、3针分别对应尾板上的R/G/B，且一般的都对应着相同颜色;13、14对应尾板上的H/V(行、场);6、7、8对应R/G/B的地。
照这样接上显示器也就能正常使用了。
2004-12-10 23:06 剑一解释一、梯形接口，上宽下窄，有三排脚，每排5脚，共计15脚。
靠近宽口为第一排，依次为二，三排。
第一排从左到右为1脚到5脚，依次6脚到10脚，11脚到15脚。
二、1脚为红色信号输入 6脚为红色信号接地2脚为绿色信号输入 7脚为绿色信号接地3脚为蓝色信号输入 8脚为蓝色信号接地1脚到3脚断掉那只脚，显示器缺相应的颜色。
三、13脚为行同步信号输入，(提供给行扫描)14脚为场同步信号输入，(提供给场扫描)13脚或14脚断掉，电源指示灯为黄色或橙色，显示器不亮。
图解网线自制VGA延长线
图解网线自制VGA延长线网线巧做VGA延长线2010-02-25 22:57投影仪的VGA延长线坏了，一直没空去买新的。
正好家里有几个以前DIY剩下VGA头，还有几根空闲的网线，于是萌生了自己用网线制作VGA延长线的念头。
准备工作：材料：VGA转接头一对（针对你的设备购买相应的公头或母头）网线一根（五类线）工具：烙铁剪刀剥线钳万事俱备，马上开工。
首先剥开一段网线外皮，约3厘米左右，露出8根颜色各异的细小电线。
然后使用剥线钳将每根细线的绝缘皮剥除一厘米左右。
如果没有剥线钳，牙齿也行滴，嘿嘿。
同样的方法处理好网线的另一端。
接下来就是焊接了，对照下面的连接图将网线和VGA头焊接好。
如果需要将延长线穿墙使用的话，可以先穿好，再焊接VGA头。
附VGA各针脚定义：15针VGA各针脚的定义：1PIN —模拟信号的”红”2PIN —模拟信号的”绿”3PIN —模拟信号的”蓝”4PIN —地址码5PIN — N/C6PIN —模拟“红”的接地端7PIN —模拟“绿”的接地端8PIN —模拟“蓝”的接地端9PIN —备用10PIN —数字接地端11PIN —地址码12PIN —地址码13PIN —行场信号14PIN —垂直行场信号15PIN —接地端（屏蔽层）焊接好以后，将接头的盖子合上。
让我们来测试一下吧！先接显示器，ok！再接投影仪，ok！价廉物美的VGA转接线制作完成咯，收工！VGA管脚定义及VGA线焊接方式引脚号对应信号对应焊接1 红基色 red 红线的芯线2 绿基色 green 绿线的芯线3 蓝基色 blue 蓝线的芯线4 地址码 ID Bit5 自测试6 红地红线的屏蔽线7 绿地绿线的屏蔽线8 蓝地蓝线的屏蔽线9 保留10 数字地黑线11 地址码棕线12 地址码13 行同步黄线14 场同步白线15 地址码外层屏蔽 D15 端壳压接还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。
VGA连接线制作方法
显示器VGA接口针脚定义及焊接方法VGA接口15根针，其对应接口定义如下，其下为VGA接头图。
1红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )针脚名称描述针脚名称描述母头公头1 RED 红色分量信号9 +5V 电源（未使用）2 GREEN 绿色分量信号10 GND 地线3 BLUE 蓝色分量信号11 N/C 未使用4 N/C 未使用12 SDA 串行数据信号5 GND 地线13 H SYNC 水平同步（行同步）6 GND R 红色分量地线14 V SYNC 垂直同步（场同步）7 GND G 绿色分量地线15 SCL 串行时钟信号8 GND B 蓝色分量地线一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。
普通VGA线焊接方法如下：红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。
还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。
VGA连接线制作方法1、将投影仪电源线从一分为二两段。
带插头的一段插接中控的投影仪电源输出插座，三根线与所布的中控电源线相连（火线、零线、地线不能接反，特别是地线）；另一段插接投影仪端的电源输入，并与所布的电源线相连（火线、零线、地线）。
2、将原配的RS232控制线一分为二两段（其中有的中间有三根线，有的有四根线）。
VGA线焊接方法
VGA线焊接方法
ＶＧＡ接口有１５针
1 - Red 红
2 - Green 绿
3 - Blue 蓝
4 - Monitor ID * 显示器型号ID
5 - Ground 地
6 - Red Ground 红色地
7 - Green Ground 绿色地
8 - Blue Ground 蓝色地
9 - Keyway (No pin) 空脚
10 - Sync Ground 同步地
11 - Monitor ID * 显示器型号ID
12 - Monitor ID * 显示器型号ID
13 - Horizontal Sync 水平同步(行同步)
14 - V erical Sync 垂直同步(场同步)
15 - Monitor ID * 显示器型号ID
ＶＧＡ接口会在针脚处标出１＼５＼１０针（没记错的话）
通常只接１＼２＼３＼６＼７＼８＼１０＼１３＼１４这九根线就行了，两头接法要一致
普通VGA线焊接方法如下（D15焊接法）：
红线的芯线脚 1
红线的屏蔽线脚 6
绿线的芯线脚 2
绿线的屏蔽线脚7
蓝线的芯线脚 3
蓝线的屏蔽线脚8
黑线脚10
棕线脚11
黄线脚13
白线脚14
外层屏蔽D15 端壳压接
如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。
还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。
VGA接口针脚定义及接法之欧阳歌谷创作
显示器接口针脚定义及接法欧阳歌谷（2021.02.01）针脚名称描述针脚名称描述母头（孔）公头（针）1RED 红色分量信号9+5V电源（未使用）2GREEN 绿色分量信号10GND地线3BLUE 蓝色分量信号11N/C未使用4N/C未使用12SDA串行数据信号5GND地线13H SYNC 水平同步（行同步）6GND R 红色分量地线14V SYNC垂直同步（场同步）7GND G 绿色分量地线15SCL串行时钟信号8GND B 蓝色分量地线VGA接口15根针，其对应接口定义如下，其下为VGA接头图。
1红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。
普通VGA线焊接方法如下：红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。
还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。
VGA连接线制作方法1、将投影仪电源线从一分为二两段。
带插头的一段插接中控的投影仪电源输出插座，三根线与所布的中控电源线相连（火线、零线、地线不能接反，特别是地线）；另一段插接投影仪端的电源输入，并与所布的电源线相连（火线、零线、地线）。
2、将原配的RS232控制线一分为二两段（其中有的中间有三根线，有的有四根线）。
VGA线的制作
第一种方法：VGA接头两个（15针注意要一个公头一个母头）VGA头上会15个数字标号（这个很重要）直接用一根网线8 蕊将VGA头上的1、2、3、6、7、8、13、14头分别焊接。
注意两个头一定要对应上1 － 12 － 23 － 36 － 67 －78 －813 －1314 －14第二种方法：将一根1.5米长VGA剪断，分别将1 2 3 6 7 8 13 14号线接到水晶头母座上，两端接法要一样，中间用一根带水晶头的网线分别插入相应母座上就可以了（注：网线二端都按A或B接线法，不可一头A一头B）。
如上方法就可以用网线传视频信号了，40米内效果很好，如果再远需用两口带信号放大功能分屏器就可以了！1红基色2 绿基色3 蓝基色4 地址码5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )VGA各针脚定义和焊接方法15针VGA各针脚的定义：1PIN ——模拟信号的“红”2PIN ——模拟信号的“绿”3PIN ——模拟信号的“蓝”4PIN ——地址码5PIN ——N/C6PIN ——模拟“红”的接地端7PIN ——模拟“绿”的接地端8PIN ——模拟“蓝”的接地端9PIN ——备用10PIN——数字接地端11PIN——地址码12PIN——地址码13PIN——行场信号14PIN——垂直行场信号15PIN——接地端（屏蔽层）VGA线改造：利用容易布线的网线（￥2.0/米），2个VGA插头（￥2.5*2）。
使用8条线焊接出VGA连线，显示器是液晶17寸刷新在1280*1024 60Hz，显示正常。
为什么用网线？因为买的VGA线插头过大（过墙需要打很大一个洞），价格也不便宜，线也较硬，布线不美观。
网线可以在墙上钻一个普通8mm孔就可以了，买白色线基本和墙体一个颜色不影响美观。
网线中的8芯线焊接VGA针脚只焊7线的焊接方法： 35W电烙铁，松香，焊锡丝1、2、3脚分别用用其中3根颜色分别焊接两头颜色对应。
