高效过滤器出厂标签阻力标准
空气过滤器效率标准
空气过滤器产品知识简介一、空气过滤器的不同效率表示方法当被过滤气体中的含尘浓度以计重浓度表示时，则效率为计重效率;以计数浓度表示时，则效率为计效效率;以其它物理量作相对表示时，则为比色效率或浊度效率等。
最常用的表示方法是用过滤器进出口气流中的尘粒浓度表示的计数效率。
1.在额定风量下，按国家标准GB/T14295-93《空气过滤器》及GB13554-92《高效空气过滤器》的规定，不同过滤器的效率范围如下：初效过滤器，对≥5微米粒子，过滤效率80>E≥20，初阻力≤50Pa中效过滤器，对≥1微米粒子，过滤效率70>E≥20，初阻力≤80Pa高中效过滤器，对≥1微米粒子，过滤效率99>E≥70，初阻力≤100Pa亚高效过滤器，对≥0.5微米粒子，过滤效率E≥95，初阻力≤120Pa高效过滤器，对≥0.5微米粒子，过滤效率E≥99.99，初阻力≤220Pa超高效过滤器,对≥0.1微米粒子，过滤效率E≥99.999，初阻力≤280Pa2.由于现在许多企业选用的是进口的过滤器，而它们表示效率的方法与国内的不同，为便于比较，将它们之间的换算关系列表如下：按欧洲标准，粗效过滤器分为四级(G1~~G4)：G1 效率对粒径≥5.0μm,过滤效率E≥20% (对应美国标准C1)G2 效率对粒径≥5.0μm,过滤效率50>E≥20% (对应美国标准C2~C4)G3 效率对粒径≥5.0μm,过滤效率70>E≥50% (对应美国标准L5)G4 效率对粒径≥5.0μm,过滤效率90>E≥70% (对应美国标准L6)中效过滤器分为两级(F5~~F6)：F5 效率对粒径≥1.0μm,过滤效率50>E≥30% (对应美国标准M9、M10) F6 效率对粒径≥1.0μm,过滤效率80>E≥50% (对应美国标准M11、M12) 高中效过滤器分为三级(F7~~F9)：F7 效率对粒径≥1.0μm,过滤效率99>E≥70% (对应美国标准H13)F8 效率对粒径≥0.5μm,过滤效率90>E≥75% (对应美国标准H14)F9 效率对粒径≥0.5μm,过滤效率99>E≥90% (对应美国标准H15)亚高效过滤器分为两级(H10、H11)：H10 效率对粒径≥0.5μm,过滤效率99>E≥95% (对应美国标准H15)H11 效率对粒径≥0.5μm,SEO,过滤效率99.9>E≥99%(对应美国标准H16) 高效过滤器分为两级(H12、H13)：H12 效率对粒径≥0.5μm,过滤效率E≥99.9% (对应美国标准H16)H13 效率对粒径≥0.5μm,过滤效率E≥99.99% (对应美国标准H17)二、空气过滤器的规格与额定风量各类过滤器的一些标准尺寸、风量及初阻力如下表：序号名称外形尺寸额定风量初阻力1 粗效平板式过滤器 595X595X20 2500m3/h ≤50Pa2 粗效折迭式过滤器 595X595X46 3600m3/h ≤50Pa3 中效袋式过滤器 595X595X500 3600m3/h ≤80Pa4 W型亚高效过滤器 610X610X292 3200m3/h ≤160Pa5 有隔板高效过滤器 610X610X150 1000m3/h ≤220Pa6 无隔板高效过滤器 610X610X69 1000m3/h ≤160Pa空气过滤器的不同效率表示方法,空气过滤器的效率表示方法，空气过滤器效率空气过滤器效率规格比较表，空气过滤器效率表示方法容尘量容尘量是在特定试验条件下，过滤器容纳特定人工粉尘的重量。
过滤效率和洁净等级
一、过滤器术语及常识1.1初阻力（Initial Resistance）实际使用时或试验条件下新过滤器的阻力，或者，额定风量下新过滤器的阻力。
1.2终阻力（Final Resistance）判定过滤器报废的阻力指标。
过滤效率规格建议终阻力（Pa）G3（粗效）100～200G4 150～250F5～F6 250～300F7～F8 300～400F9～H11 400～450高效与甚高效400～6001.3无隔板过滤器（Mini-Pleat，或者Close-Pleat）1.4隔板过滤器（Deep-Pleat）1.5自洁式过滤器（Pulse-jet Filter）带有压缩空气脉冲反吹清灰功能的过滤器和除尘器。
1.6预过滤器（Pre-Filer）对下一级过滤器起保护作用的过滤器。
预过滤器可以有各种形式和效率规格。
1.7高效过滤器（High Efficiency Particulate Air Fliter简称为HEPA Filter）传统说法：对0.3μm粒子过滤效率≥99.97%的过滤器；国内通行说法：用钠焰法试验，效率≥99.97%的过滤器；待修订的国家标准：用钠焰法试验，效率≥99.9%1.8亚高效过滤器国内特有的产品（说法），用钠焰法试验，效率≥95%的过滤器；国外同类效率的产品（H10）主要用于高效过滤器的预过滤。
1.9超高效过滤器（甚高效过滤器）（Ultra Low Penerration Air简称ULPA Filter）对0.1～0.2μm粒子过滤效率≥99.999%的过滤器（美国标准）对MPPS效率≥99.9995%的过滤器（欧洲标准）1.10室内空气品质（Indoor Air Quality简称IAQ）1.11换气次数（Air Changes）一小时内送风量与室内体积之比。
1.12洁净度（Cleanliness）洁净室或洁净区域单位空间所含某粒径以上颗粒物的限度。
1.13 ASHRAE Efficiency采用美国采暖、制冷与空调工程师协会标准ASHRAE52.1规定方法测出的效率。
初效中效高效过滤器介绍
初效中效高效过滤器介绍一、初效过滤器介绍：初效过滤器适用于空调系统的初级过滤，主要用于过滤5μm 以上尘埃粒子。
初效过滤器有板式、折叠式、袋式三种样式，外框材料有纸框、铝框、镀锌铁框，过滤材料有无纺布、尼龙网、活性碳滤材、金属孔网等，防护网有双面喷塑铁丝网和双面镀锌铁丝网。
,初效过滤器特点：价廉、重量轻、通用性好、结构紧凑。
主要用于：中央空调和集中通风系统预过滤、大型空压机预过滤、洁净回风系统、局部高效过滤装置的预过滤、耐高温空气过滤器，用不锈钢外框，耐高温250-300℃过滤效率。
这种效率的过滤器，常用一空调与通风系统的初级过滤，也适用于只需一级过滤的简单空调和通风系统。
G系列粗效空气过滤器分八个品种，分别为：G1，G2，G3，G4，GN（尼龙网过滤器），GH（金属网过滤器），GC（活性炭过滤器），GT（耐高温粗效过滤器）。
初效过滤器结构过滤器的外框是以坚固的防水板组成，用来固定已折叠完成的滤材。
外框上对角线的设计能提供大过滤面积，并使内部滤材紧密的粘附在外框上。
过滤器的四周皆以特殊的专业粘合胶水与外框粘合，能防止空气泄漏或因风阻压力造成破损的情况发生。
一次性纸框过滤器的外框一般分为一般硬纸框和高强度摸切硬纸板，滤芯为打褶的纤维过滤材料内衬单面金属丝网。
外型美观。
结构坚固耐用。
一般硬纸板外框用于制造非标规格的过滤器，可用于任意规格过滤器生产，高强度，不宜变形。
高强度摸且硬纸板用于制造标准规格的过滤器，特点为规格精度高，美观成本低。
如果用进口面纤维或合成纤维过滤材料，则其各项性能指标均可达到或超过进口过滤同产。
过滤材料是以折叠形式装入高强度摸且硬纸板内，迎风面积增大。
流入的空气中的尘埃粒子被过滤材料有效阻挡褶与褶之间。
洁净空气从另一面均匀流出，因此气流通过滤器是平缓和均匀的。
视过滤材料不同，它所阻挡的粒径从0。
5μm到5μm而不同，过滤效率也不同!二、中效过滤器概述中效过滤器在空气过滤器中属F系列过滤器。
高效空气过滤器标准
高效空气过滤器标准1 范围本标准规定了高效空气过滤器和超高效空气过滤器（以下统一简称过滤器）的分类、技术要求、质量检验规则以及产品标志、包装、运输、存放等的基本要求。
本标准适用于常温、常湿条件下送风及排风净化系统和设备使用的高效空气过滤器和超高效空气过滤器。
本标准不适用于军用及核工业中有特殊要求的过滤器。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志GB/T 451.3 纸和纸板厚度的测定法GB/T 453 纸和纸板抗张强度的测定（恒速加荷法）GB/T 912 碳素结构钢和低合金结构钢热轧、冷轧薄钢板及钢带GB/T 3198 铝及铝合金箔GB/T 3280 不锈钢冷轧钢板GB/T 3880.1 一般工业用铝及铝合金板、带材第1部分：一般要求GB/T 3880.2 一般工业用铝及铝合金板、带材第2部分：力学性能GB/T 4857.23 包装运输包装件随机振动试验方法GB/T 6165 高效空气过滤器性能试验方法效率和阻力GB 8624 建筑材料及制品燃烧性能分级3 术语、定义和缩略语3.1 术语和定义下列术语和定义适用与本标准3.1.1 高效空气过滤器 high efficiency particulate air filter用于进行空气过滤且使用GB/T 6165 规定的方法检测，过滤效率不低于99.99%的空气过滤器。
3.1.2 超高效空气过滤器 Ultra low penetration air filter用于进行空气过滤且使用GB/T 6165 规定的计数法检测，过滤效率不低于99.999%的空气过滤器。
粒径particle diameter指用某种测定方法测出的粒子名义直径。
单位以μm表示。
3.1.3 中值直径 median diameter指气溶胶粒径累计分布占总量50％时所对应的粒径值。

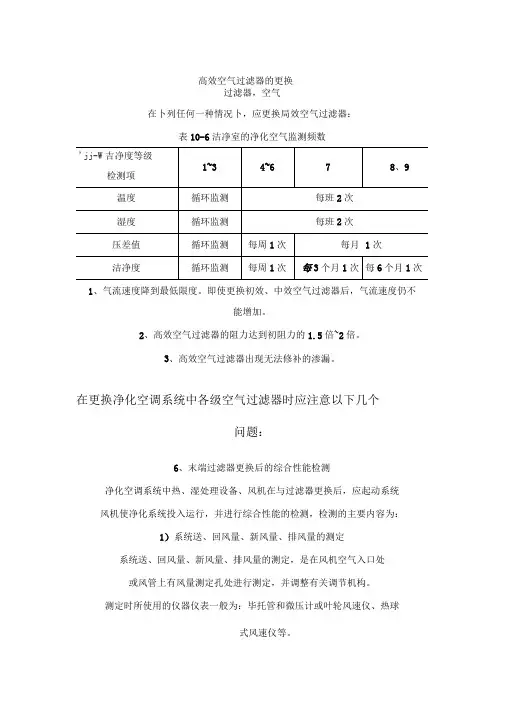

高效过滤器的更换
高效空气过滤器的更换过滤器，空气在卜列任何一种情况卜，应更换局效空气过滤器：表10-6洁净室的净化空气监测频数1、气流速度降到最低限度。
即使更换初效、中效空气过滤器后，气流速度仍不能增加。
2、高效空气过滤器的阻力达到初阻力的1.5倍~2倍。
3、高效空气过滤器出现无法修补的渗漏。
在更换净化空调系统中各级空气过滤器时应注意以下几个问题：6、末端过滤器更换后的综合性能检测净化空调系统中热、湿处理设备、风机在与过滤器更换后，应起动系统风机使净化系统投入运行，并进行综合性能的检测，检测的主要内容为：1）系统送、回风量、新风量、排风量的测定系统送、回风量、新风量、排风量的测定，是在风机空气入口处或风管上有风量测定孔处进行测定，并调整有关调节机构。
测定时所使用的仪器仪表一般为：毕托管和微压计或叶轮风速仪、热球式风速仪等。
2）洁净室内气流速度及均匀性的测定单向流洁净室，垂直单向流洁净室在高效过滤器下方10cm处（美国标准定为30cm和距地坪80cm工作区水平平面上进行测定，测点间距A2m,测点数不少于10个。
非单向流洁净室（即乱流洁净室）内气流速度，一般为测定送风口下方10cm处风速，测点数可根据送风口的大小适当布置即可（一般为1~5个测点）。
3）室内空气温度和相对湿度的检测（1）室内空气温度和相对湿度测定之前，净化空调系统应已连续运行至少24h,对于有恒温要求的场所，根据对温度和相对湿度波动范围的要求，测定宜连续进行8h以上。
每次测定间隔不大于30min。
（2）根据温度和相对湿度的波动范围，应选择相应的具有足够精度的仪表进行测定。
（3）室内测点一般布置在以下各处：a、送、回风口处b、恒温工作区内具有代表性的地点c、室中心d、敏感元件处所有测点宜在同一高度处，离地坪0.8m,也可以根据恒温区的大小，分别布置在离地不同高度的几个平面上，测点距外表面应大于0.5m。
4）室内气流流型的检测对于室内气流流型的检测，实际是检查洁净室内的气流组织方式是否能满足洁净室洁净度的一个关键问题，如果洁净室内的气流流型不能满足气流组织的要求，则洁净室内的洁净度也不会或很难达到要求。
过滤效率和洁净等级
一、过滤器术语及常识1.1初阻力（Initial Resistance）实际使用时或试验条件下新过滤器的阻力，或者，额定风量下新过滤器的阻力。
1.2终阻力（Final Resistance）判定过滤器报废的阻力指标。
1.3无隔板过滤器（Mini-Pleat，或者Close-Pleat）1.4隔板过滤器（Deep-Pleat）1.5自洁式过滤器（Pulse-jet Filter）带有压缩空气脉冲反吹清灰功能的过滤器和除尘器。
1.6预过滤器（Pre-Filer）对下一级过滤器起保护作用的过滤器。
预过滤器可以有各种形式和效率规格。
1.7高效过滤器（High Efficiency Particulate Air Fliter简称为HEPA Filter）传统说法：对0.3μm粒子过滤效率≥99.97%的过滤器；国内通行说法：用钠焰法试验，效率≥99.97%的过滤器；待修订的国家标准：用钠焰法试验，效率≥99.9%1.8亚高效过滤器国内特有的产品（说法），用钠焰法试验，效率≥95%的过滤器；国外同类效率的产品（H10）主要用于高效过滤器的预过滤。
1.9超高效过滤器（甚高效过滤器）（Ultra Low Penerration Air简称ULPA Filter）对0.1～0.2μm粒子过滤效率≥99.999%的过滤器（美国标准）对MPPS效率≥99.9995%的过滤器（欧洲标准）1.10室内空气品质（Indoor Air Quality简称IAQ）1.11换气次数（Air Changes）一小时内送风量与室内体积之比。
1.12洁净度（Cleanliness）洁净室或洁净区域单位空间所含某粒径以上颗粒物的限度。
1.13 ASHRAE Efficiency采用美国采暖、制冷与空调工程师协会标准ASHRAE52.1规定方法测出的效率。
一般是指比色法（Dust-Spot）效率，有时也称NBS效率、AFI效率。
二、过滤效率2.1国外过滤效率的分类2.2国内过滤效率的分类2.2.1一般通风用过滤器分级对于一般通风用过滤器，两项国家标准按新过滤器的计数法效率将过滤器分成五个和四个等级。
高效过滤器的质量标准
高效过滤器的外观质量标准：【范围】适用于高效过滤器外观质量检验依据及判断标准。
【引用标准】根据高效空气过滤器国家标准GB13554-92制定。
【责任】检验员：负责按本规程实施检验、判定。
复核员：负责按本规程进行检验复核。
【质量标准】[包装]外包装完好无污损，无撞击、开裂的痕迹；内包装（塑料袋）密封应完好，泡沫角、泡沫板应齐全，型号、风量、气流流向等标识应完整、准确、齐全，有产品出厂合格证等。
[框架]高效过滤器框架表面无明显污染，无凹凸、疤痕，无划痕、涂层，无剥落，无毛刺，锈斑；高效过滤器框架（粘密封条一侧）应平整，无明显偏差；高效过滤器框架强度应符合要求，如放在平整的表面，摇晃，框架无变形、晃动的情况发生。
[接缝]高效过滤器滤纸和框架之间的密封应严密，没有缝隙和孔洞；高效过滤器和框架之间的密封胶条，应连接、无断裂现象，目视平整，高效过滤器和框架之间的密封胶条的厚度不宜超过8mm，压缩率为25%-30%。
[滤纸] 单面折纸层数符合要求，纸隔板的高度应在4.0-4.5mm之间；滤纸无损伤、无污损、无脱屑、无皱褶、无打胶、无补丁；分隔板无明显损伤，平齐均匀；密封胶整齐、无裂纹，滤纸和分隔板浸润高度不大于5mm，框架滤纸和密封胶粘帖处，不应出现裂纹、气泡，孔洞和皱褶现象。
【贮藏】离开地面，防止潮湿，防磕碰。
【用途】更换损坏的高效过滤器。
【检验规则】高效过滤器全数检验。
高效空气过滤器检验方法标准：1、钠焰法Sodium Flame 国家标准规定的盐雾颗粒平均直径为0.4mm，但对国内现有装置的实测结果为0.5mm。
欧洲对实际试验盐雾颗粒中径的测量结果为0.65mm。
随着扫描法的普及，欧洲已经不再使用钠焰法。
国内有关部门正在修订原有的国家标准。
相关标准：英国BS3928-1969，欧洲Eurovent 4/4，中国GB6165-85。
2、DOP 法试验尘源为0.3mm 单分散相DOP（塑料工业常用增塑剂）液滴。
洁净室高效过滤器检漏方法及标准
洁净室高效过滤器检漏方法及标准1、高效过滤器检漏目的高效过滤器本身的过滤效率一般由生产厂家检测，出厂时附有滤器过滤效率报告单和合格证明。
对制药企业来说，高效过滤器检漏是指高效过滤器及其系统安装后的现场检漏，主要是检查过滤器滤材中的小针孔和其他损坏，如框架密封、垫圈密封以及过滤器构架上的漏缝等。
检漏的目的是通过检查高效过滤器及其与安装框架连接部位等处的密封性，及时发现高效过滤器本身及安装中存在缺陷，采取相应补救措施，保证区域的洁净度。
2、DOP/PAO检漏原理高效过滤器的检漏通常采用PAO发生器在滤器上游发尘，使用光度计检测滤器上下游气溶胶浓度来判定滤器是否有泄漏。
发尘的目的是因高效过滤器上游尘粒浓度较低，仅用粒子计数器在不发尘的情况下检测，较难发现有泄漏，需补充发尘才能明显、容易地发现泄漏。
当气流被真空泵抽至光散射室时，其中的颗粒物质散射光线至光电倍增管。
在光电倍增管中，光被转换成电信号，此信号经放大和数字化后由微处理器分析，从而测定散射光的强度。
通过与参比物质产生的信号的对比，可以直接测量气体中颗粒物质的质量浓度，因此其用途十分广泛。
3、检测方法确定高效过滤器本身及其安装是否有明显的渗漏，必须在现场对以下几处进行测试：过滤器的滤材；过滤器的滤材与其框架内部的连接；过滤器框架的密封垫和过滤器组支撑框架之间；支撑框架和墙壁或顶棚之间。
DOP检漏的材料、仪器有：尘源（PAO溶剂）、气溶胶发生器、气溶胶光度计。
它直接使用空气而不需要压缩气体作为动力。
在20Pa工作压力下，气流速度为50~2025f3/min时，可产生10~100ug/mL 浓度的多分散性亚微米级油尘气溶胶。
使用的气溶胶光度计为ATI2H型光度计，动态测量范围为0.00005~120ug/L，采样流量为1F3/min(28.3L/min)。
在待测HEPA上游一侧引入PAO气溶胶。
对于HVAC系统中的HEPA,为使气溶胶到达HEPA时时的浓度均匀，可将气溶胶直接从系统风机的负压一侧引入，如要从风管中引入，则应在距HEPA至少10倍风管直径处引入，并尽量减少拐弯（美国环境科学和技术学会）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
过滤器规格
风速0.35
风速0.45
风速0.5
1170*570*70 H13
87 Pa
115 Pa
125 Pa
1170*570*70 H14
90 Pa
120 Pa
140 Pa
1170*570*80 H13
65 Pa
80 Pa
90 Pa
1170*570*80 H14
68 Pa
85 Pa
95 Pa
1170*1170*70 H13
75 Pa
90 Pa
100 Pa
1170*1170*70 H14
80 Pa
100 Pa
120 Pa
根据上表六款高效过滤器初阻力测试结果的比对以及参考公司原来对高效过滤器初阻力确定的依据，现暂定1170*570*70（H13、H14）、1170*1170*70（H13、H14）高效过滤器出厂标签初阻力为120Pa，1170*570*80、1170*1170*80(H13、H14)高效过滤器出厂标签初阻力为100Pa。其它高效过滤器的阻力或风量可参考同折高的高过滤器参数，如风量相同，则按滤纸的总面积比来计算阻力，如阻力相同，则按滤纸总面积比来计算风量。
1500
140
834*534*94
700
140
1134*1134*94
2000
140
834*834*94
1100
140
534*534*94
450
140
没有参考点的高效过滤器，如带FFU箱体的，可由技术部通过测试来确定高效过滤器的风量和相应的阻力。
编制/日期：
审核/日期：
批准/日期：
由理论计算得出下列表格中常规高效过滤器的风量及相应的初阻力
过滤器(H14)规格（mm）
风量（m3/h）
初阻力（Pa）
400*400*90
500
200
570*570*90
1000
200
870*570*90
1500
200
1170*570*90
2000
200
1134*534*94
950
140
1134*834*94
