400m3一天电镀废水处理设计方案
电镀废水处理方案
电镀废水处理方案电镀废水处理方案概述电镀行业是一种对金属表面进行镀层处理的工艺，但在这个过程中会产生大量的废水，其含有有害物质如重金属离子、有机物等，对环境造成严重的污染。
因此，开发一种高效可行、经济实用的电镀废水处理方案变得至关重要。
1. 废水处理目标电镀废水处理的主要目标是将废水中的污染物去除或转化为无害的物质，使得废水能够达到排放标准，不对环境造成污染。
废水处理的同时，也需要注意资源的回收利用，以提高处理的经济性。
2. 废水处理工艺针对电镀废水的处理，常用的废水处理工艺包括：物理方法、化学方法和生物方法。
2.1 物理方法物理方法主要是通过物理过滤、沉淀、吸附等手段来去除废水中的悬浮颗粒、悬浮液和大部分的悬浮沉淀物。
物理方法优点包括操作简单、处理效果明显，但也存在一些缺点：不能彻底去除废水中的溶解物质和胶体，且对于颗粒较小的污染物去除效果差。
2.2 化学方法化学方法主要是通过在废水中添加化学药剂，并发生化学反应，使废水中的污染物转化为无害物质或沉淀下来。
常用的化学方法包括：中和法、氧化-还原法、沉淀法等。
化学方法可以有效去除废水中的重金属离子、有机物等，但化学药剂的成本较高，处理过程中产生的二次污染也需要注意。
2.3 生物方法生物方法是利用微生物对废水中的有机物进行降解和转化的方法。
通过配置适宜的环境和培养微生物群落，在一定条件下，将废水中的有机物降解为较为稳定、无害的物质。
生物方法具有处理效果好、成本低廉、无二次污染等优点，但对于一些特殊废水，如含有高浓度的重金属、有机物或异味气体的废水，需配合其他处理方法使用。
3. 废水处理系统设计在设计电镀废水处理系统时，应考虑以下几个方面：3.1 废水预处理废水预处理是对原始的电镀废水进行沉淀、澄清、过滤等处理，去除其中较大的悬浮物和沉淀物，同时调节废水的pH值，为后续处理提供更好的条件。
预处理工艺可采用物理方法或化学方法进行，具体方法根据废水的特性和成本因素来确定。
电镀废水处理工程项目设计方案
电镀废水处理工程项目设计方案项目背景电镀工业是现代工业中一个重要的环节，但电镀过程中产生的废水含有重金属污染物和有机物，对环境产生严重影响。
因此，开展电镀废水处理工程项目具有重要意义。
项目目标本项目旨在设计一套高效、经济、环保的电镀废水处理工程方案，以减少废水对环境的影响，提升电镀工业的可持续发展能力。
设计方案1.废水收集系统设计–设计废水收集管道网络，保证废水迅速、准确地被收集到处理系统。
–设置监测装置，实时监测废水流量、浓度等参数，确保废水处理系统正常运行。
2.预处理系统设计–设计沉淀池、调节池等预处理设备，对废水进行初步处理，去除大部分悬浮物和沉淀物。
–设置过滤器，过滤掉细小颗粒物质，为后续处理提供清洁废水。
3.主处理系统设计–采用生物处理技术，例如生物膜反应器（MBR）等，对废水中的有机物进行生物降解。
–采用化学处理技术，如氧化法、还原法等，对废水中的重金属离子进行沉淀、去除。
–设计深度处理工艺，确保处理后的废水符合排放标准。
4.消毒及净化系统设计–设计消毒设备，对处理后的废水进行消毒，确保废水中微生物被彻底灭活。
–设计净化设备，提高废水的透明度、气味、颜色等指标，确保废水处理全面达标。
成果与效果通过实施设计方案，本项目将实现以下成果与效果：- 降低电镀废水处理成本，提高企业生产效率。
- 减少废水对环境的污染，维护当地生态环境的可持续发展。
- 提高企业形象，推动电镀行业向绿色、可持续的方向发展。
总结本文档对电镀废水处理工程项目设计方案进行了详细阐述，从项目背景、设计方案到成果与效果都进行了系统性的描述。
希望该设计方案能够得到有效实施，为电镀行业的环保发展做出贡献。
电镀废水治理工程方案设计方案
电镀废水治理工程方案设计方案1. 简介电镀废水是含有重金属和有机物等有毒污染物的废水，在未经处理的情况下会对环境和人类健康造成严重危害。
本文档旨在提出一种有效的电镀废水治理工程方案设计方案，以确保废水在排放前得到充分处理，达到相关排放标准。
2. 方案概述2.1 废水处理工艺 - 初期处理：采用物理方法，如过滤、沉淀等，去除悬浮物和大颗粒杂质。
- 中期处理：采用化学方法，如中和、氧化等，去除重金属离子和部分有机物。
- 终期处理：采用生物方法，如生物降解、生物吸附等，去除残留的有机物和微量重金属。
2.2 设备选择在废水处理过程中，应选用高效的过滤器、沉淀槽、中和槽、氧化槽等设备，以确保废水得到全面处理。
2.3 操作维护建议设立专门废水处理工程组，定期检查设备、监测出流水质量，定期更换吸附材料和生物菌种，确保废水处理效果持续稳定。
3. 工程布局3.1 设施建设规划废水处理厂区域，合理布局各个处理单元，确保废水从初期处理到终期处理的连续流程。
3.2 设备配置根据处理工艺的要求，合理配置各种处理设备，同时保证设备之间的连接通畅，便于废水顺利流转。
4. 资金预算4.1 设备采购根据工程设计方案，预算废水处理设备的采购费用，并考虑设备维护和更换的费用。
4.2 人员费用考虑组建废水处理工程组的人员成本，包括工程师、技术人员、操作员等的工资和培训费用。
5. 风险评估在工程实施过程中，可能会面临设备故障、废水处理效果不佳等风险，建议预先制定风险应对方案，保证废水处理工程的顺利进行。
6. 结语电镀废水治理工程是一项涉及环境保护和资源利用的重要工作，通过本文档提出的设计方案，可以有效降低废水对环境的影响，提高废水资源利用率，实现可持续发展目标。
以上是本文档的电镀废水治理工程方案设计方案，希望能够为相关工程实施提供指导和参考。
电镀废水设计方案
电镀废水设计方案(总70页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电镀废水处理工程设计方案二○一二年十一月目录一、工程概况.............................................. 错误!未定义书签。
二、设计进出水水质、水量.................................. 错误!未定义书签。
1、进水水质、水量....................................... 错误!未定义书签。
2、出水水质............................................. 错误!未定义书签。
三、设计原则、范围、依据及规范............................ 错误!未定义书签。
四、处理工艺原理.......................................... 错误!未定义书签。
1、含铬废水预处理....................................... 错误!未定义书签。
2、含镍废水预处理....................................... 错误!未定义书签。
3、前置处理废水......................................... 错误!未定义书签。
五、处理工艺流程.......................................... 错误!未定义书签。
1、处理工艺流程......................................... 错误!未定义书签。
2、污泥处理工艺流程..................................... 错误!未定义书签。
3、工艺流程说明......................................... 错误!未定义书签。

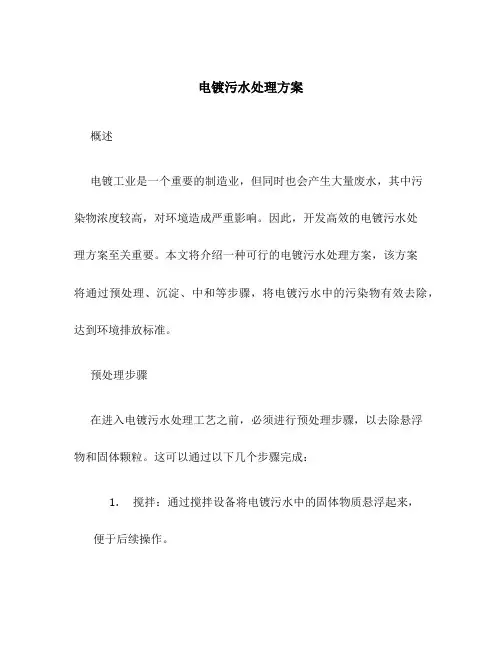

电镀污水处理方案
电镀污水处理方案概述电镀工业是一个重要的制造业，但同时也会产生大量废水，其中污染物浓度较高，对环境造成严重影响。
因此，开发高效的电镀污水处理方案至关重要。
本文将介绍一种可行的电镀污水处理方案，该方案将通过预处理、沉淀、中和等步骤，将电镀污水中的污染物有效去除，达到环境排放标准。
预处理步骤在进入电镀污水处理工艺之前，必须进行预处理步骤，以去除悬浮物和固体颗粒。
这可以通过以下几个步骤完成：1.搅拌：通过搅拌设备将电镀污水中的固体物质悬浮起来，便于后续操作。
2.光氧化：将悬浮物暴露在紫外线下进行光氧化反应，使其分解成小分子物质。
沉淀步骤经过预处理后的电镀污水将进入沉淀步骤，以去除水中的悬浮物、重金属离子等污染物。
主要的沉淀步骤包括：1.添加絮凝剂：通过将絮凝剂加入电镀污水中，形成较大的絮凝体，使悬浮物凝聚成较大的团块。
2.沉淀槽：将絮凝后的污水放入沉淀槽中，通过重力作用使絮凝体沉淀至底部。
3.污泥处理：从沉淀槽的底部取出沉淀的絮凝体，进一步处理或进行处置。
中和步骤电镀污水中通常含有大量酸性或碱性物质，需要进行中和处理，以调整pH值，并使污水中的金属离子沉淀。
中和步骤包括以下操作：1.确定pH值：通过测试电镀污水的pH值，确定需要中和的酸碱强度。
2.加入中和剂：根据所需的中和效果，加入中和剂，使电镀污水达到中性或接近中性。
3.搅拌：加入中和剂后，使用搅拌设备将中和剂和污水充分混合。
4.沉淀：经过中和处理后的污水中，金属离子会沉淀形成较大的颗粒。
结论通过上述的预处理、沉淀和中和步骤，电镀污水中的悬浮物、重金属离子等污染物可以得到有效去除，达到环境排放标准。
电镀污水处理方案可以有效解决电镀工业排放废水对环境造成的严重影响，为环境的保护做出贡献。
然而，不同的电镀污水特性存在差异，因此在实际应用中，需要根据具体情况制定相应的处理方案，并严格按照相关法规进行操作。
电镀废水设计方案
电镀废水设计方案电镀废水的处理是一项非常重要且必要的工作。
废水处理方案的设计应充分考虑到电镀废水的特点和成分，同时也要符合环保要求。
以下是一种电镀废水处理方案的设计：首先，对废水进行初步的预处理。
这一步骤主要是通过沉淀、过滤等方式去除废水中的颗粒物、悬浮物和杂质。
这样可以有效地减少废水中的固体颗粒和悬浮物的含量，为后续的处理提供条件。
其次，采用化学方法进行废水处理。
在这一步骤中，可以使用化学药剂来进行中和、沉淀或氧化等处理。
例如，可以使用碱性药剂对废水进行中和处理，将废水中的酸性物质中和掉。
同时，也可以使用沉淀剂对废水中的重金属离子进行沉淀处理，将其从废水中去除。
然后，进行生物处理。
生物处理是对有机物进行降解和转化的一种方法。
可以通过搭建生物滤池或使用生物膜反应器等设施，利用微生物菌种对废水进行处理。
微生物菌种可以降解废水中的有机物，将其转化为无害物质，同时还能减少水体中的氮和磷等营养物质。
最后，采用深度处理技术。
深度处理技术可以对废水中的微量有机物和重金属离子进行进一步的去除和回收。
常见的深度处理技术包括活性炭吸附、膜过滤和离子交换等。
通过这些技术，可以将废水中的微量有机物和重金属离子去除到更低的含量，达到更高的废水处理效果。
综上所述，这是一个电镀废水处理方案的设计。
通过预处理、化学处理、生物处理和深度处理等多个步骤，可以有效地将电镀废水中的有机物、重金属等污染物去除或转化，并实现达标排放的要求。
同时还可以回收废水中的资源，减少对自然资源的消耗。
这种废水处理方案不仅能够保护环境，还能提高工业生产的可持续性。
电镀废水处理经典方案
电镀废水处理经典方案一、概述电镀废水中含有铬、镍、铁等重金属以及含氰物质，这些物质毒性较强，危害较大，因此，电镀废水排放必须严格控制，妥善处理和处置，否则引起的后果较严重。
电镀工业因镀层不同，生产工艺各异，因此电镀废水的组成也各不相同。
对于不同生产工序排出的废水应分别处理才能达到较理想的效果。
电镀废水处量技术较成熟，一般采用物化法处理，包括电解气浮，氧化还原絮凝沉淀、过滤吸附、离子交换法等处理方法。
针对水质的差异及污水排放要求可采用相应的处理方法，一般都可达标排放。
该公司生产车间排出的污水，根据生产工序的不同分成两股，分别收集。
含铬废水、含氰废水先经过预处理再与酸碱废水混合，拟采用氧化还原、絮凝沉淀处理，再经过砂滤、活性碳吸附一般可达标排放。
二、设计参数1．总水量300 m3/ 日A .含Cr6+废水水量：80 m3/ 日水质：Cr6+ =30-60 mg/LB •含CN-废水水量：60 m3/ 日水质：CN- = 100 mg/LC •酸碱废水水量：160 m3/ 日水质：2•工艺运作每日三班次运作，每次运作24小时13 m3/h 24h/d = 312 m3/d操作工4 名。
3．设计处理进、出水水质根据实际监测水质数据，废水参数取值如下表；废水经处后，出水水质达到国标《污水综合排放标准GB8978-1996 》一级标准，具体参数如下表：表1：进、出水水质参数（单位：mg/L ，PH 值除外）指标pH CODcr 总Cr Cr6+ 总Ni CN- oil SS进水数据3-7 100-150 80 30-60 30 100 20 150岀水数据6 〜9 < 100 < 1.5 < 0.5 < 1.0 < 0.5 < 10 < 70三、设计污水处理工艺流程1 污水处理工艺流程框图（见下页）2 流程说明①. 各生产车间里的污水按水质成份的不同分流排岀汇集于相应的污水收集池内,根据水质成份的不同采取不同的处理工艺.②.含氰废水每日排岀60m3,采取成套处理设备，每天处理24小时，每小时处理2.5m3。
电镀废水工程方案
电镀废水工程方案一、背景随着现代社会的发展，电镀行业作为一种能够对金属表面进行镀层进行防腐、美化和改善性能等作用的重要工艺，在经济和社会发展中扮演着非常重要的角色。
然而，电镀过程中使用的大量化学品和水资源，使得电镀废水成为环保治理中的重要问题。
因此，为了更好地防止电镀废水对环境和人体健康造成的危害，尽快建立一套完善、有效的电镀废水处理工程方案就变得非常必要。
二、工艺流程本电镀废水处理工程方案的工艺流程如下：1.预处理首先，将来自电镀行业的原始废水通过过滤、中和和混凝等前期处理方式进行处理，去除其中的沉淀、污染物、悬浮物等物质。
2.生物处理经过前期处理后的废水会进入到生化池，通过生物菌种的降解作用，将其中的有机物质和无机物质转化为更稳定、不易污染的物质，在此过程中注意维护好水的氧化还原能力和酸碱度，以确保菌种的生存环境。
3.深度处理为保证出水的达标排放水平，必须采取更为深度的处理工艺，包括活性炭吸附、氧化还原处理、Fenton反应等方式。
此外，可以通过纳滤和反渗透等技术手段，将水中的溶解性固体和无机物质进行进一步的处理和去除。
4.清洗排放最后，经过深度处理后的废水可以达到国家相关标准，可以通过清洗和排放方式进行处理三、设备及材料在本电镀废水处理工程方案中，需要使用以下设备及材料：•预处理设备：草酸/碱、橘子酸等中和剂，初步过滤器，混凝剂；•生物处理设备：生化池、氧化池等；•深度处理设备：活性炭吸附器、氧化还原反应器、Fenton反应器；•膜分离设备：纳滤器、反渗透膜设备；•除臭材料：活性炭等除臭材料；同时，在工程实施过程中，还需要考虑电镀废水处理站的选址、土地使用意向、施工图纸、资金预算等问题。
四、工程效果在本电镀废水处理工程方案中，所选择的工艺流程和设备材料的运用能够使废水中的沉淀、污染物等得到有效去除，同时能够避免对处理区域周边的环境造成二次污染，从而能够保持废水处理设施的良好运转状态。
具体来讲，本方案能够达到以下几个方面的效果：1.行业规范：通过制定更为科学、合理的电镀废水处理工艺标准，对电镀行业的生产行为进行规范，预防废水污染。
