桩基一般规定
桩基础验收桩基础验收一般规定1桩位的放样允许偏差如下群
桩基础验收一、桩基础验收一般规定1、桩位的放样允许偏差如下：群桩 20mm；单排桩 10mm。
2、桩基工程的桩位验收，除设计有规定外，应按下述要求进行：⑴、当桩顶设计标高与施工现场标高相同时，或桩基施工结束后，有可能对桩位进行检查时，桩基工程的验收应在施工结束后进行。
⑵、当桩顶设计标高低于施工场地标高，送桩后无法对桩位进行检查时，对打入桩可在每根桩桩顶沉至场地标高时，进行中间验收，待全部桩施工结束，承台或底板开挖到设计标高后，再做最终验收。
对灌注桩可对护筒位置做中间验收。
说明：桩顶标高低于施工场地标高时，如不做中间验收，在土方开挖后如有桩顶位移发生不易明确责任，究竟是土方开挖不妥，还是本身桩位不准（打入桩施工不慎，会造成挤土，导致桩位位移），加一次中间验收有利于责任区分，引起打桩及土方承包商的重视。
3、打（压）入桩（预制凝土方桩、先张法预应力管桩、钢桩）的桩位偏差，必须符合表1的规定。
斜桩倾斜度的偏差不得大于倾斜角正切值的15％（倾斜角系桩的纵向中心线与铅垂线间夹角）。
表1 预制桩（钢桩）桩位的允许偏差（mm)打桩顺序不当，造成挤土而影响已入桩的位移，是包括在表列数值中。
为此必须在施工中考虑合适的顺序及打桩速率。
布桩密集的基础工程应有必要的措施来减少沉桩的挤土影响。
4、灌注桩的桩位偏差必须符合表2的规定，桩顶标高至少要比设计标高高出0.5m，桩底清孔质量按不同的成桩工艺有不同的要求，应按各节要求执行。
每浇注50m3必须有1组试件，小于50m3的桩,每根桩必须有1组试件。
表2 灌注桩的平面位置和垂直度的允许偏差5、工程桩应进行承载力检验。
对于地基基础设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，应采用静载荷试验的方法进行复杂，成桩质量可靠性低的灌注桩，应采用静载荷试验的方法进行检验，检验桩数不应少于总数的1％，且不应少于3根，当总桩数不少于50根时，不应少于2根。
说明：对重要工程（甲级）应采用静载荷试验本检验桩的垂直承载力。
桩基施工规范标准
本工艺标准适用于工业和民用建筑中粘土、粉质粘土及含少量砂、石粘土层，且地下水位低的人工成孔灌注桩工程2.1 材料及主要机具：2.1.1 水泥：宜采用325号～425号普通硅酸盐水泥或矿渣硅酸盐水泥。
2.1.2 砂：中砂或粗砂，含泥量不大于5%。
2.1.3 石子：粒径为0.5～3.2cm的卵石或碎石；桩身混凝土也可用粒径不大于5cm的石子，且含泥量不大于2%。
2.1.4 水：应用自来水或不含有害物质的洁净水。
2.1.5 外加早强剂应通过试验选用，粉煤灰掺合料按试验室的规定确定。
2.1.6 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告。
2.1.7 一般应备有三木搭、卷扬机组或电动葫芦、手推车或翻斗车、镐、锹、手铲、钎、线坠、定滑轮组、导向滑轮组、混凝土搅拌机、吊桶、溜槽、导管、振捣棒、插钎、粗麻绳、钢丝绳、安全活动盖板、防水照明灯（低压36V、100W），电焊机、通风及供氧设备、扬程水泵、木辘轳、活动爬梯、安全帽、安全带等。
2.1.8 模板：组合式钢模，弧形工具式钢模四块（或八块）拼装。
卡具、挂钩和零配件。
木板、木方，8号或12号槽钢等。
2.2 作业条件：2.2.1 人工开挖桩孔，井壁支护应根据该地区的土质特点、地下水分布情况，编制切实可行的施工方案，进行井壁支护的计算和设计。
2.2.2 开挖前场地应完成三通一平。
地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已排除处理完毕。
各项临时设施，如照明、动力、通风、安全设施准备就绪。
2.2.3 熟悉施工图纸及场地的地下土质、水文地质资料，做到心中有数。
2.2.4 按基础平面图，设置桩位轴线、定位点；桩孔四周撒灰线。
测定高程水准点。
放线工序完成后，办理预检手续。
2.2.5 按设计要求分段制作好钢筋笼。
2.2.6 全面开挖之前，有选择地先挖两个试验桩孔，分析土质、水文等有关情况，以此修改原编施工方案。
2.2.7 在地下水位比较高的区域，先降低地下水位至桩低以下0.5m左右。
桩基础知识
桩基础知识一般性规定一、《建筑地基基础设计规范》1、摩擦型桩的中心距不宜小于桩身直径的3倍；扩底灌注桩的中心距不宜小于扩底直径的1.5倍；当扩底直径大于2m时桩端净距不宜小于1m。
在确定桩距时尚应考虑施工工艺中挤土等效应对邻近桩的影响。
2、扩底灌注桩的扩底直径不应大于桩身直径的3倍。
3、桩底进入持力层的深度根据地质条件荷载及施工工艺确定宜为桩身直径的1~3倍。
在确定桩底进入持力层；深度时尚应考虑特殊土、岩溶以及震陷液化等影响。
嵌岩灌注桩周边嵌入完整和较完整的未风化、微风化、中风化硬质岩体的最小深度不宜小于0.5m。
4、布置桩位时宜使桩基承载力合力点与竖向永久荷载合力作用点重合。
5、预制桩的混凝土强度等级不应低于C30，灌注桩不应低于C20，预应力桩不应低于C40。
6、桩的主筋应经计算确定，打入式预制桩的最小配筋率不宜小于0.8%，静压预制桩的最小配筋率不宜小于0.6%，灌注桩最小配筋率不宜小于0.2%~0.65%(小直径桩取大值)。
7 、配筋长度:1) 受水平荷载和弯矩较大的桩配筋长度应通过计算确定；2)桩基承台下存在淤泥淤泥质土或液化土层时配筋长度应穿过淤泥淤泥质土层或液化土层；3) 坡地岸边的桩8度及8度以上地震区的桩抗拔桩嵌岩端承桩应通长配筋；4) 桩径大于600mm的钻孔灌注桩构造钢筋的长度不宜小于桩长的2/3。
8、桩顶嵌入承台内的长度不宜小于50mm，主筋伸入承台内的锚固长度不宜小于钢筋直径(I级钢)的30倍和钢筋直径(II级钢和III级钢)的35倍。
对于大直径灌注桩当采用一柱一桩时可设置承台或将桩和柱直接连接桩和柱的连接可按本规范第8.2.6条高杯口基础的要求选择截面尺寸和配筋柱纵筋插入桩身的长度应满足锚固长度的要求。
9、在承台及地下室周围的回填中应满足填土密实性的要求。
二、《公路桥涵地基与基础设计规范》5.1.1桩可按下列规定分类。
1、按承载性状分类。
1)摩擦桩：桩顶荷载主要由桩侧阻力承受，并考虑桩端阻力。

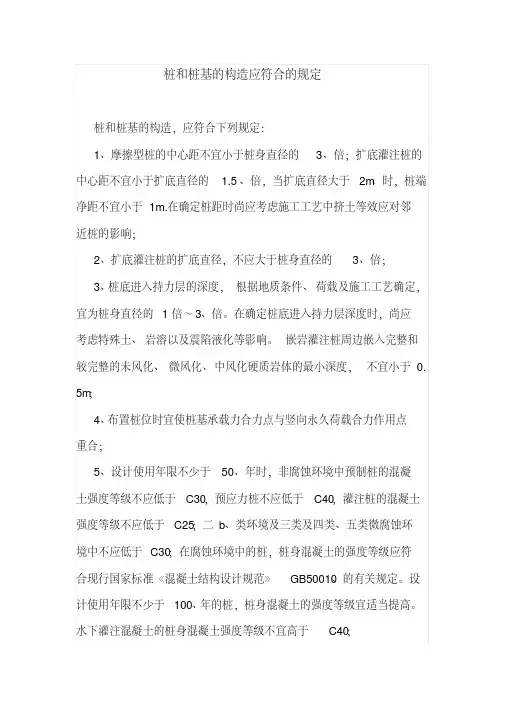

桩和桩基的构造应符合的规定
桩和桩基的构造应符合的规定桩和桩基的构造，应符合下列规定：1、摩擦型桩的中心距不宜小于桩身直径的3、倍；扩底灌注桩的中心距不宜小于扩底直径的 1.5、倍，当扩底直径大于2m、时，桩端净距不宜小于1m.在确定桩距时尚应考虑施工工艺中挤土等效应对邻近桩的影响；2、扩底灌注桩的扩底直径，不应大于桩身直径的3、倍；3、桩底进入持力层的深度，根据地质条件、荷载及施工工艺确定，宜为桩身直径的1倍～3、倍。
在确定桩底进入持力层深度时，尚应考虑特殊土、岩溶以及震陷液化等影响。
嵌岩灌注桩周边嵌入完整和较完整的未风化、微风化、中风化硬质岩体的最小深度，不宜小于0. 5m；4、布置桩位时宜使桩基承载力合力点与竖向永久荷载合力作用点重合；5、设计使用年限不少于50、年时，非腐蚀环境中预制桩的混凝土强度等级不应低于C30，预应力桩不应低于C40，灌注桩的混凝土强度等级不应低于C25；二b、类环境及三类及四类、五类微腐蚀环境中不应低于C30；在腐蚀环境中的桩，桩身混凝土的强度等级应符合现行国家标准《混凝土结构设计规范》GB50010、的有关规定。
设计使用年限不少于100、年的桩，桩身混凝土的强度等级宜适当提高。
水下灌注混凝土的桩身混凝土强度等级不宜高于C40；6、桩身混凝土的材料、最小水泥用量、水灰比、抗渗等级等应符合现行国家标准《混凝土结构设计规范》GB50010、《工业建筑防腐蚀设计规范》GB50046、及《混凝土结构耐久性设计规范》GB．/T50 476、的有关规定；7、桩的主筋配置应经计算确定。
预制桩的最小配筋率不宜小于0. 8%（锤击沉桩）、0.6%（静压沉桩），预应力桩不宜小于0.5%；灌注桩最小配筋率不宜小于0.2%～0.65%（小直径桩取大值）。
桩顶以下3～5、倍桩身直径范围内，箍筋宜适当加强加密；8、桩身纵向钢筋配筋长度应符合下列规定：1）、受水平荷载和弯矩较大的桩，配筋长度应通过计算确定；2）、桩基承台下存在淤泥、淤泥质土或液化土层时，配筋长度应穿过淤泥、淤泥质土层或液化土层；3）、坡地岸边的桩、8、度及8、度以上地震区的桩、抗拔桩、嵌岩端承桩应通长配筋；4）、钻孔灌注桩构造钢筋的长度不宜小于桩长的2/3；桩施工在基坑开挖前完成时，其钢筋长度不宜小于基坑深度的 1.5、倍；9、桩身配筋可根据计算结果及施工工艺要求，可沿桩身纵向不均匀配筋。
桩基础类型及适用条件
【桩基础类型说明及适用条件】1.定义：桩基础是深基础应用最多的一种基础形式，它由若干个沉入土中的桩和连接桩顶的承台或承台梁组成。
2.作用：是将上部建筑物的荷载传递到深处承载力较强的土层上，或将软弱土层挤密实以提高地基土的承载能力和密实度。
3.分类：按受力情况分：定义图示端承桩是穿过软弱土层而达到坚硬土层或岩层上的桩，上部结构荷载主要由岩层阻力承受；施工时以控制贯入度为主，桩尖进入持力层深度或桩尖标高可作参考摩完全设置在软弱土层中，将软弱擦桩土层挤密实，以提高土的密实度和承载能力，上部结构的荷载由桩尖阻力和桩身侧面与地基土之间的摩擦阻力共同承受，施工时以控制桩尖设计标高为主，贯入度可作参考按施工方法分：预制桩灌注桩定义在预制构件厂或施工现场预制，用沉桩设备在设计位置上将其沉入土中的桩是在桩位处成孔，然后放入钢筋骨架，再浇筑混凝土而成的桩分类可分为混凝土预制桩、钢桩和木桩；沉桩方式为锤击打入、振动打入和静力压入等种类繁多，大体可归纳为沉管灌注桩和钻（冲、磨、挖）孔灌注桩两类；采用套管或沉管护壁、泥浆护壁和干作业等方法成孔优点1.桩的单位面积承载力较高，由于其属挤土桩，桩打入后其周围1.适用于不同土层；2. 桩长可因地改变，没有4.预制桩施工工艺4.1 预制桩分类页脚内容5页脚内容6页脚内容74.2打桩方法页脚内容8页脚内容9页脚内容104.3施工准备（钢筋砼预制桩）场地平整及周边障碍物处理定桩位及埋设水准点，依据施工图设计要求，把桩基定位轴线桩的位置在施工现场准确地测定出来，并作出明显的标志。
在打桩现场附近设置2～4个水准点，用以抄平场地和作为检查桩入土深度的依据。
桩基轴线的定位点及水准点，应设置在不受打桩影响的地方。
桩帽、垫衬和送桩设备机具准备4.4 钢筋砼预制桩的制作、运输及堆放管桩及长度在10m以内的方桩在预制厂制作，较长的方桩在打桩现场制作。
模板可以保证桩的几何尺寸准确，使桩面平整挺直；桩顶面模板应与桩的轴线垂直；桩尖四棱锥面呈正页脚内容11四棱锥体，且桩尖位于桩的轴线上；底模板、侧模板及重叠法生产时，桩面间均应涂刷好隔离层，不得粘结。
建筑桩基施工要求规范
建筑桩基施工规X1 总如此为了在桩基设计与施工中贯彻执行国家的技术经济政策，做到安全适用、技术先进、经济合理、确保质量、保护环境，制定本规X。
本规X适用于各类建筑〔包括构筑物〕桩基的设计、施工与验收。
桩基的设计与施工，应综合考虑工程地质与水文地质条件、上部结构类型、使用功能、荷载特征、施工技术条件与环境；并应重视地方经验，因地制宜，注重概念设计，合理选择桩型、成桩工艺和承台形式，优化布桩，节约资源；强化施工质量控制与管理。
在进展桩基设计与施工时，除应符合本规X外，尚应符合现行的有关标准的规定。
2 术语、符号2．1 术 语桩基 piled foundation由设置于岩土中的桩和与桩顶联结的承台共同组成的根底或由柱与桩直接联结的单桩根底。
复合桩基posite piled foundation由基桩和承台下地基土共同承当荷载的桩根底。
基桩 foundation pile桩根底中的单桩。
复合基桩 posite foundation pile单桩与其对应面积的承台下地基土组成的复合承载基桩。
2.1.5 减沉复合疏桩根底 posite foundation with settlement-reducing piles软土地基天然地基承载力根本满足要求的情况下，为减小沉降采用疏布摩擦型桩的复合桩基。
单桩竖向极限承载力标准值 ultimate vertical bearing capacity of a single pile单桩在竖向荷载作用下到达破坏状态前或出现不适于继续承载的变形时所对应的最大荷载，它取决于土对桩的支承阻力和桩身承载力。
极限侧阻力标准值 ultimate shaft resistance相应于桩顶作用极限荷载时，桩身侧外表所发生的岩土阻力。
2.1.8 极限端阻力标准值 ultimate tip resistance相应于桩顶作用极限荷载时，桩端所发生的岩土阻力。
单桩竖向承载力特征值 characteristic value of the vertical bearing capacity of a single pile单桩竖向极限承载力标准值除以安全系数后的承载力值。
桩基础质量控制规范标准
桩基础质量控制规范标准桩基础一、一般规定(一)桩位的放样允许偏差如下：群桩20mm;单排桩10mm。
(二)桩基工程的桩位验收，除设计有规定外，应按下述要求进行：1.当桩顶设计标高与施工场地标高相同时，或桩基施工结束后，有可能对桩位进行检查时，桩基工程的验收应在施工结束后进行。
2.当桩顶设计标高低于施工场地标高，送桩后无法对桩位进行检查时，对打入桩可在每根桩桩顶沉至场地标高时，进行中间验收，待全部桩施工结束，承台或底板开挖到设计标高后，再做最终验收。
对灌注桩可对护筒位置做中间验收。
(三)打(压)入桩(预制混凝土方桩、先张法预应力管桩、钢桩)的桩位偏差，必须符合表1的规定。
斜桩倾斜度的偏差不得大于倾斜角正切值的15%(倾斜角系桩的纵向中心线与铅垂线间夹角)。
表1预制桩桩位的允许偏差(mm)盖有基础梁的桩：1(1)垂直基础梁的中心线(2)沿基础梁的中心线23桩数为1~3根桩基中的桩桩数为4~16根桩基中的桩桩数大于16根桩基中的桩：4(1)最外边的桩(2)中间桩注：H为施工现场地面标高与桩顶设计标高的距离。
1/3桩径或边长1/2桩径或边长100+0.01N150+0.01H1001/2桩径或边长(四)工程桩应进行承载力检验。
对于地基基础设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，应采用静载荷试验的方法进行检验，检验桩数不应少于总数的1%,且不应少于3根。
(五)桩身质量应采用低应变进行检验。
对混凝土预制桩，检验数量不应少于总桩数的10%,且不得少于10根。
每个柱子承台下不得少于1根。
如检测中发现桩破坏，应增加检测数量，达到总桩数的100%。
(六)对砂、石子、钢材、水泥等原材料的质量、检验项目、批量和检验方法，应符合国家现行标准的规定。
(七)除第(四)、(五)条规定的主控项目外，其他主控项目应全部检查，对一般项目，除已明确规定外，其他可按20%抽查，但混凝土灌注桩应全部检查。
二、先张法预应力管桩1、施工前应检查进入现场的成品桩，接桩用电焊条等产品质量。
桩基完整性(低应变试验)试验方法
1 桩基完整性（低应变试验）1.1一般规定：（1）低应变反射波法适用围为：混凝土灌注桩、混凝土预制桩、预应力管桩及CFG 桩。
（2）对桩身截面多变且变化幅度较大灌注桩，应采用其他方法辅助验证低应变法检测的有效性。
（3）受检桩混凝土强度不应低于设计强度的70%，且不应低于15MPa 。
1.2检测原理：低应变法目前国普遍采用低应变反射波法，为狭义低应变法，其通过采用瞬态冲击的方式（瞬态激振），实测桩顶加速度或速度响应曲线，以一维线弹性杆件模型为依据，采用一维波动理论分析判定基桩的桩身完整性。
因此基桩必须符合一维波动理论要求，满足平截面假定和一维线弹性杆件模型要求，一般要求其桩长远大于直径即长径比大于5或瞬态激励有效高频分量的波长与桩的横向尺寸之比大于5。
1.3检测方法及工艺要求（1）检测前的准备工作a 受检基桩混凝土强度至少达到设计强度的70％，或期龄不少于14天时方可报检。
b 施工单位填写报检表，经监理工程师签字确认后，至少提前2天提交给现场检测人员。
c 施工单位向检测单位提供基桩工程相关参数和资料。
d 检测前，施工单位做好以下准备工作：①剔除桩头，使桩顶标高为设计的桩顶标高。
②要求受检桩桩顶的混凝土质量、截面尺寸应与桩身设计条件基本相同。
③灌注桩要凿去桩顶浮浆或松散破损部分，并露出坚硬的混凝土表面。
④桩顶表面平整干净且无积水。
⑤实心桩的第三方位置打磨出直径约10cm 的平面，平面保证水平，不要带斜坡；在距桩第三方2/3半径处，对称布置打磨2～4处（具体见图1），直径约为6cm 的平面，打磨面应平顺光洁密实图2 不同桩径对应打磨点数及位置示意图0.8m<D≤1.25m D≤0.8m图2 不同桩径对应打磨点数及位置示意图⑥当桩头与垫层相连时，相当于桩头处存在很大的截面阻抗变化，会对测试信号产生影响。
因此，测试前应将桩头侧面与断层断开。
⑦准备黄油1～2包，作为测试耦合剂用。
⑧在基坑检测，应提前将基坑水抽干，并搭设好梯子，便于上下。
