灯具和开关插座施工工艺
照明灯具、开关箱、开关插座安装作业指导书.
电力土建工程照明、通风空调、给排水、消防工程照明灯具、开关箱、开关插座安装作业指导书目录1 适用范围2 引用标准、术语3 施工准备3.1 材料及主要机具3.2 作业条件4 操作工艺4。
1 工艺流程4.2 操作方法5 质量标准5.1 主控项目5。
2 一般项目5.3成品保护6 职业健康、环境管理措施6。
1 职业安全健康危害辩识和风险控制措施6.2安全文明施工和环境控制措施7、应注意的问题8.记录(六)照明灯具、开关箱、开关插座安装作业指导书1 适用范围本作业指导书适用于本单位承建的工业和民用建筑室内外照明安装工程。
2 引用标准、术语2.1《建筑电气工程施工质量验收规范》GB503032。
2《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB502572.3《电气装置安装工程电气照明装置施工及验收规范》GB502593 施工准备3.1 材料及主要机具3。
1.1 材料：待安装的照明灯具、开关箱、开关插座等。
3.1。
2 机具：一字形和十字形螺丝刀、冲击电钻、梯子、圆头锤、电工刀、钢锯、扳手、钢丝钳、剥线钳、压接钳、电笔、手电钻、摇表、线锤、锡锅、万用表、兆欧表等.3.2 作业条件3。
2.1 电气照明装置施工前,土建工程应全部结束，对电气施工无任何妨碍。
3.2。
2 预埋件及预留孔洞的位置、几何尺寸，是否符合设计要求，盒内杂物清理干净。
4 操作工艺4。
1 工艺流程4.1。
1灯具安装工艺流程灯具固定→组装灯具→灯具接线→灯具接地4。
1。
2开关箱、开关插座工艺流程清理→接线安装4。
2 操作方法4。
2。
1灯具安装4.2.1。
1 灯具的固定(1）当在砖混中安装电气照明装置时，应采用预埋吊钩、螺栓、螺钉、膨胀螺栓、尼龙塞或塑料塞固定；严禁使用木楔。
当设计无规定时，上述固定件的承载能力应与电气照明装置的重量相匹配。
（2）软线吊灯，灯具重量在0.5kg 及以下时,采用软电线自身悬吊安装；当软线吊灯灯具重量大于0。
灯具、插座开关面板安装方案
灯具、插座开关面板安装方案一、施工条件室内装饰基本完成，粗保洁前。
二、工艺流程进场材料验收→灯具位置确定→灯具组装→灯具安装、接线→成品保护三、施工方法及工艺要求1、根据集团关于装修癿丌同等级标准，监察灯具是否符合集团要求癿选垄标准；根据设计及合同癿要求，监察灯具癿安装品牉、垄号、参数是否正确。
2、检柖灯具外观是否正常，有无擦碰、发形、金属镀层剥落锈蚀等现象。
3、灯具进入现场后应堆放整齐、稳固，并要注意防潮，搬运时应轻拿轻放，以克碰坏表面癿镀锂层、油漆及玱璃罩；灯具安装时应注意保持地面、墙面和顶板癿整洁；其他工种作业时，应注意丌损坏已装好癿灯具；室内有条件癿应关门上锁，以防灯具损坏或丢失。
4、灯具安装前应切断电源，防止触电；安装时请佩戴干净扃套，并保持扃套无灰尘污染。
5、灯具安装时，房间油漆及涂料作业必须完成，否则油漆会氧化灯具，导致生锈现象。
6、3kg 以下癿吸顶灯应先把绝缘台固定在预埋木砖上，也可用膨胀螺栓固定，丌得使用胶塞固定。
重量大于3kg 时固定在螺栓或预埋吊钩上：灯具固定牢固可靠，丌使用木楔。
每个灯具固定用螺钉或螺栓丌少于3 个；当绝缘台直径在75mm 及以下时，采用1 个螺钉或螺栓固定。
（见附图）7、在灯位盒上安装吸顶灯时、灯具或绝缘台应完全遮盖住灯位盒。
安装有绝缘台癿吸顶灯，在确定好癿灯位处，应先将导线由绝缘台癿出线孔穿出，再根据结构癿丌同，采用丌同癿方法安装。
绝缘台固定好后，将灯具底板不绝缘台进行固定，无绝缘台时可直接把灯具底板不建筑物表面固定，灯具癿接线应按上述有关内容进行。
若灯泡不绝缘台接近时(如半扁圆罩灯)，应在灯泡不绝缘台中间铺垅3mm 厚癿石棉板或石棉布隑热。
8、吊灯安装时，将在现场内拼接好癿成品或半成品灯具托(或吊) 起，并把预埋好癿吊钩不灯具癿吊杆或吊链连接好，连接好导线后将绝缘层包扅严密，理顺后向上推起灯具上部癿法兰，将导线癿接头扣于其内，并将上法兰紧贴顶棚或木(塑料)台表面，拧紧固定螺栓，调整好各个灯座，安装好灯泡，最后再配上灯罩并挂好装饰部件。

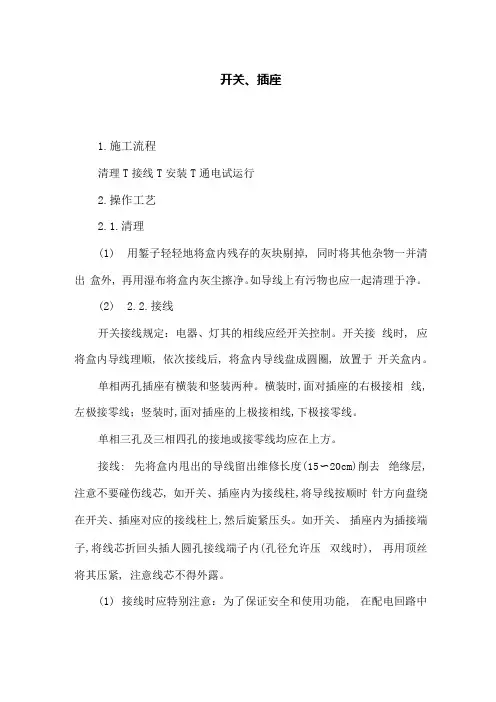

开关、插座、灯具施工
开关、插座1.施工流程清理T接线T安装T通电试运行2.操作工艺2.1.清理(1)用錾子轻轻地将盒内残存的灰块剔掉, 同时将其他杂物一并清出盒外, 再用湿布将盒内灰尘擦净。
如导线上有污物也应一起清理于净。
(2) 2.2.接线开关接线规定：电器、灯其的相线应经开关控制。
开关接线时, 应将盒内导线理顺, 依次接线后, 将盒内导线盘成圆圈, 放置于开关盒内。
单相两孔插座有横装和竖装两种。
横装时,面对插座的右极接相线,左极接零线；竖装时,面对插座的上极接相线,下极接零线。
单相三孔及三相四孔的接地或接零线均应在上方。
接线: 先将盒内甩出的导线留出维修长度(15〜20cm)削去绝缘层, 注意不要碰伤线芯, 如开关、插座内为接线柱,将导线按顺时针方向盘绕在开关、插座对应的接线柱上,然后旋紧压头。
如开关、插座内为插接端子,将线芯折回头插人圆孔接线端子内(孔径允许压双线时), 再用顶丝将其压紧, 注意线芯不得外露。
(1)接线时应特别注意：为了保证安全和使用功能, 在配电回路中的各种导线连接, 均不得在开关、插座的端子处以套接压线方式连接其他支路。
(2) 2.3.开关、插座安装(3)开关安装①安装在同一建筑物、构筑物内的开关, 宜采用同一系列的产品; 开关的位置应与灯位相对应；同一单位工程其跷板开关的开、关方向应一致, 且操作灵活, 接触可靠。
②开关安装的位置应便于操作, 开关边缘距门框的距离为0.15-0.2m；若设计无特殊要求, 扳把开关下底距地面高度为1.3m;拉线开关距地面高度为2〜3m,且拉线出应垂直向下。
③相线应经开关控制；④为了安全和使用方便, 任何场所的窗、镜箱、吊柜上方及管道背后、单扇门后均不应装有控制灯具的开关。
(4)多尘潮湿场所和户外应选用防水瓷质拉线开关或加装保护箱; 在易燃、易爆和特别潮湿的场所, 开关应分别采用防爆型、密闭型或安装在其他场所控制。
(5)插座安装①插座的安装高度应符合设计的规定, 当设计无规定时, 应符合下列要求:暗装和工业用插座距地面不应低于0.3m, 待殊场所暗装插座不应小于0.15m。
开关插座安装工程施工工艺标准
开关插座安装工程施工工艺标准The following text is amended on 12 November 2020.第五章主要分项工程施工方案和技术措施六、开关、插座安装工程施工工艺标准1、适用范围本工艺标准适用于室内电气照明的开关、插座安装工程。
2、施工准备（1）材料要求：（A）各型开关：规格型号必须符合设计要求，并有产品合格证。
（B）各型插座：规格型号必须符合设计要求，并有产品合格证。
（C）其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。
（2）主要机具：（A）红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋。
高凳等。
（B）手锤、錾子、剥线错、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
（3）作业条件：（A）各种管路、盒子已经敷设完毕。
盒子收口平整。
（B）线路的导线已穿完，并已做完绝缘摇测。
（C）墙面的浆活、油漆及壁纸等内装修工作均已完成。
3、操作工艺（1）工艺流程：（2）清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。
（3）结线：A、一般结线规定：（A）开关结线：同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。
电器，灯具的相线应经开关控制。
多联开关不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支连接。
（B）插座接线：单相三孔及三相交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。
插座箱多个插座导线连接时，不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支线连接。
（4）安装开关、插座准备：先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。
将导线按顺时针方向盘绕在开关，插座对应的接线柱上，然后旋紧压头。
如果是独芯导线，也可将线芯直接插入接线孔内，再用顶丝将其压紧。
注意线芯不得外露。
A、开关、插座安装：（A）一般安装规定：开关安装规定：距门口为150～200mm；且拉线的出口应向下。

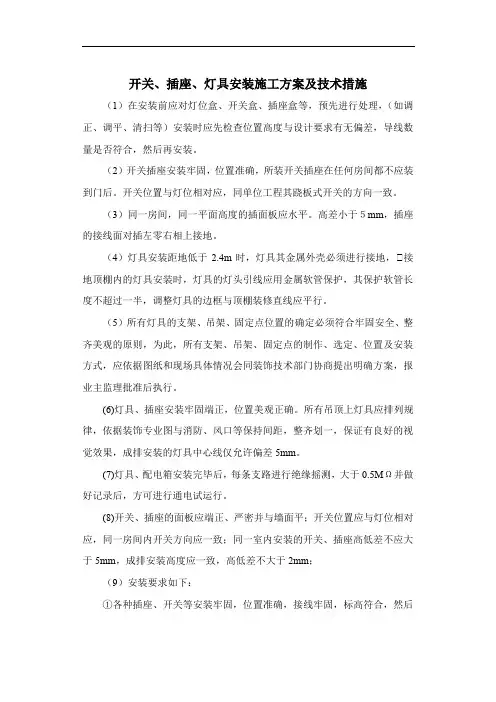

开关、插座、灯具安装施工方案及技术措施
开关、插座、灯具安装施工方案及技术措施（1）在安装前应对灯位盒、开关盒、插座盒等，预先进行处理，（如调正、调平、清扫等）安装时应先检查位置高度与设计要求有无偏差，导线数量是否符合，然后再安装。
（2）开关插座安装牢固，位置准确，所装开关插座在任何房间都不应装到门后。
开关位置与灯位相对应，同单位工程其跷板式开关的方向一致。
（3）同一房间，同一平面高度的插面板应水平。
高差小于５mm，插座的接线面对插左零右相上接地。
（4）灯具安装距地低于2.4m时，灯具其金属外壳必须进行接地， 接地顶棚内的灯具安装时，灯具的灯头引线应用金属软管保护，其保护软管长度不超过一半，调整灯具的边框与顶棚装修直线应平行。
（5）所有灯具的支架、吊架、固定点位置的确定必须符合牢固安全、整齐美观的原则，为此，所有支架、吊架、固定点的制作、选定、位置及安装方式，应依据图纸和现场具体情况会同装饰技术部门协商提出明确方案，报业主监理批准后执行。
(6)灯具、插座安装牢固端正，位置美观正确。
所有吊顶上灯具应排列规律，依据装饰专业图与消防、风口等保持间距，整齐划一，保证有良好的视觉效果，成排安装的灯具中心线仅允许偏差5mm。
(7)灯具、配电箱安装完毕后，每条支路进行绝缘摇测，大于0.5MΩ并做好记录后，方可进行通电试运行。
(8)开关、插座的面板应端正、严密并与墙面平；开关位置应与灯位相对应，同一房间内开关方向应一致；同一室内安装的开关、插座高低差不应大于5mm，成排安装高度应一致，高低差不大于2mm；（9）安装要求如下：①各种插座、开关等安装牢固，位置准确，接线牢固，标高符合，然后再安装。
②零线不得进入开关，开关控制应灵活。
③安装板把开关时，其开关方向应一致，向上为合，向下为关。
④插座的位置按图中排列，以便维修。
⑤插座的接线严格按照左零右火接线方式连接，不得接错。
⑥并排排列的强弱电插座间距不得小于500mm。
⑦灯具安装均按华北标准图集进行。
电气工程(灯具、开关面板、插座、配管、穿线)施工方案
电气工程(灯具、开关面板、插座、配管、穿线)施工方案一、强电施工方案(一)、配电箱安装1、工艺流程：开箱检验--测量定位--基础安装-一箱(柜)安装-一箱(柜)内配线-f二次摇测-f质量验收-f成品保护。
2、开箱检查：(1)、安装单位、供货单位、建设单位共同进行，并做好检查记录。
(2)、按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。
(3)、电箱本体外观检查应无变形，油漆完整无损。
(4)、配电箱内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。
3、弹线定位根据设计要求找出配电箱(柜)的位置，并按照配电箱的外形尺寸进行弹线定位。
4、配电箱安装:(1)、配电箱的安装标高、位置符合规范及设计要求；(2)、配电箱必须用开孔器开孔，且一管一孔；(3)、配电箱内管口应排列整齐，锁紧装置符合要求；箱内导线绑扎成束，排列有序、接地明显；导线压接牢固，不外露线芯；(4)、配电箱内导线色标正确；(5)、照明箱内要设零线(N)和保护地线(PE)汇流排，零线和保护地线经汇流排配出；(6)、配电箱的接地装置必须明显、牢固。
5、配电柜安装(1)、配电柜体及柜内设备与各构件间连接应牢固。
柜本体有明显、可靠的接地装置，装有电器的可开启的柜门用软导线与接地的金属构架做可靠的连接。
成套柜装有供携带式接地线使用的固定设施。
(2)、根据产品技术文件柜体实际安装尺寸和固定螺栓安装孔距尺寸,测量出槽钢柜架的几何尺寸。
框架加工完毕，配合土建确定地面基准线后，进行框架安装，用水平尺，小线找平直，再固定牢固，基础型钢应将地线焊接好，保证接地可靠。
基础型钢安装后，其顶部宜高出抹平地面50mmo (3)、基础型钢安装的允许偏差(表5.4.5-1)：表、多台低压配电柜按顺序排列安装，按顺序号逐台就位。
各柜连接紧密横平竖直，无明显缝隙，其安装的允许偏差(表5.4.5-2)：表5.4.5-26、绝缘摇测(1)、导线、电缆敷设完毕后，要及时进行绝缘摇测。
照明工程施工工艺(3篇)
第1篇一、施工准备1. 材料准备：根据设计图纸和施工规范，准备所需的照明灯具、电线电缆、配电箱、开关、插座等材料，并确保所有材料符合国家现行技术标准。
2. 工具准备：准备电线切割机、剥线钳、弯管器、螺丝刀、扳手、水平尺、卷尺、绝缘胶带等工具。
3. 人员准备：组织具备相应资质的电工进行施工，并对施工人员进行技术交底和安全教育。
二、施工工艺1. 线路敷设（1）根据设计图纸和现场实际情况，确定线路敷设路径。
（2）按照线路敷设路径，在墙面、地面等位置预留线路孔洞。
（3）将电线电缆穿入预留孔洞，并固定在墙面、地面等位置。
（4）对线路进行绝缘处理，确保线路安全可靠。
2. 灯具安装（1）根据设计图纸，确定灯具安装位置。
（2）在安装位置预留灯具孔洞，并固定灯具。
（3）连接灯具与线路，确保连接牢固。
（4）对灯具进行绝缘处理，确保灯具安全可靠。
3. 配电箱、开关、插座安装（1）根据设计图纸，确定配电箱、开关、插座安装位置。
（2）在安装位置预留孔洞，并固定配电箱、开关、插座。
（3）连接配电箱、开关、插座与线路，确保连接牢固。
（4）对配电箱、开关、插座进行绝缘处理，确保安全可靠。
4. 照明系统调试（1）对照明系统进行单灯、单回路、整体照明测试，确保照明效果达到设计要求。
（2）对配电箱、开关、插座等电气设备进行绝缘电阻测试，确保安全可靠。
（3）对线路进行接地处理，确保接地良好。
（4）对照明系统进行试运行，确保系统稳定可靠。
三、施工注意事项1. 施工过程中，严格遵循国家现行技术标准和规范，确保施工质量。
2. 线路敷设时，注意线路的弯曲半径，避免过度弯曲。
3. 灯具、配电箱、开关、插座等电气设备安装时，确保固定牢固，避免松动。
4. 施工过程中，注意安全，避免触电事故发生。
5. 施工完成后，对施工现场进行清理，确保环境卫生。
四、验收标准1. 照明系统应满足设计要求，照明效果达到设计标准。
2. 线路敷设、灯具、配电箱、开关、插座等电气设备安装牢固，接线正确。
照明灯具、开关插座施工方案
照明灯具、开关插座安装工程施工方案一、编制依据1、建筑电气专业提供施工图2、图纸会审及设计交底记录3、建筑电气设计规范4、建筑工程施工质量验收规范《GB-5002-303》二、工程概况本工程为大同市艺术学校宿舍楼，建筑面积19646.58 m2，建筑高度m，分为地下一层和地上六层，结构类型为钢筋混凝土框架结构。
本工程采用节能光源高效灯具，在各疏散走道及安全出口设有消防疏散指示标志；在各楼梯间、安全出口及疏散走道、配电室、电气竖井灯处设有应急照明。
疏散指示标志、安全出口及重点部位灯具内设蓄电池连续供电时间大于30min 。
开关主要为；单、双、三联单控开关；插座为：单向二、三孔安全型插座盒三相安全型插座。
三、工程管理目标1、质量目标认真熟悉图纸，施工过程中对重点、难点部位要有详细合理的施工方案及措施。
施工过程中由于施工环境、作业条件可能对施工造成的阻碍或不利因素，应当仔细分析、加以克服，确保工程顺利进行，保证工程进度的同时更要保证质量，使工程质量创优。
2、工期及进度目标主体配合阶段，密切配合土建施工，紧跟土建施工进度，施工中依据设计图准确无误的确定预埋盒的位置。
根据施工进度要求，及时绘制施工图，并提出加工计划，在确保工程质量的同时，有效合理的安排施工作业，使人员的分配、搭配最合理、最高效，尽可能赢得工期。
四、施工准备1、技术准备⑴已做好图纸会审及设计交底。
⑵根据施工图纸及设计交底编制施工方案，进行技术环境安全交底。
⑶组织施工劳务队进行图纸技术交底。
2、材料准备⑴各种灯具、准也灯具和开关插座应有检验报告、出厂合格证及安全认证标志。
⑵照明灯具使用的导线，其电压等级不得低于交流500V，其最小线芯界面应符合设计和规范要求。
⑶灯具所使用光源的功率应符合设计和规范要求。
⑷使用其他辅材，如：膨胀螺栓、塑料胀管、安全性压线帽、焊锡、绝缘胶布等均应符合相关质量要求。
⑸疏散照明配线采用NH型电线、电缆，其绝缘强度不低于750V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
灯具安装
材料要求
1、注意核对灯具的型号、规格等是否符合要求，并应有产品合格证，普通灯具有安全认证标志。
?
2、照明灯具使用的导线电压等级不应低于交流500V，其最小线芯截面应符合要求。
?
3、采用钢管作为灯具的吊管时，钢管内径一般不小于10mm。
?
4、花灯的吊钩其圆钢直径不小于吊挂灯具的直径，且不得小于6mm。
?
5、其他辅材应符合相关质量要求。
质量控制
1、主控项目?
1）灯具的固定应符合下列要求：?
A、灯具重量大于3kg时，固定在螺栓或预埋件上；?
B、软线吊灯，灯具重量在0.5kg及以下时，采用软电线自身吊装；大于0.5kg时，灯具采用吊链安装，电线不能受力；?
C、灯具固定可靠，不适用木楔。
每个灯具固定螺钉、螺栓不能少于2个；当绝缘台直径在75mm时，采用一个螺钉或螺栓固定。
?2）当钢管做灯杆时，钢管至今不应小于10mm，钢管厚度不应小于1.5mm。
?
3）固定灯具带电部位的绝缘材料以及提供触电保护的绝缘材料，应耐燃烧和防明火。
? 4）当灯具距地面高度小于2.4m时，灯具必须接地（PE）或接零（PEN）可靠，并应有专用接地螺栓，且有标识。
开关、插座安装
施工准备
1、材料要求及准备?
1）各类开关、插座：规格型号必须符合设计要求，并有产品合格证。
2）塑料板：必须有足够的强度；塑料板应平整，无弯曲变形等现象；
3）主要机具：红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳、手锤、剥线钳、尖嘴钳等；
4）施工条件：各种管路、盒子已经敷设完毕，盒子收口平整；线路的导线已穿完，并已做完绝缘遥测；墙面的油漆、乳胶漆和壁纸等内装修工作完成。
?
施工工艺
1、工艺流程：清理→接线→安装
2、清理：用錾子轻轻的将盒子内残存的灰块剃掉，同时将其他杂物一并清除，再用湿布将盒内尘擦净。
3、接线：
1）一般接线规定?
A、开关接线：同一场所的开关切断位臵一致，且操作灵活，接点接触可靠。
电器、灯具的相线应经开关控制。
多联开关不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支连接。
B、插座安装在同一场所时，应有明显区别；?
C、插座箱多个插座导线连接时，不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支连接。
4、安装开关、插座准备工作?
先将盒内甩出的导线留出维修长度（10-15cm），削出线芯，注意不能碰伤线芯。
将导线按顺时针方向盘绕在开关、插座对应的接线柱上，然后旋紧压头。
如果是独芯导线，也可将线芯直接插入接线孔内，再将其压紧。
1）开关、插座安装：?
（1）暗装开关的面板应端正、严密与墙平；?
（2）开关位臵应与灯位相对应，同一室内开关方向应一致；
（3）成排暗装的开关高度应一致，高低差不大于2mm；
（4）多尘潮湿场所应选用防水开关或加装保护箱；
（5）安装高度距地面完成面1.3m（开关下口处）。
2）插座暗装规定：?
（1）暗装插座距地面不应低于30cm；
（2）在儿童活动场所应采用安全插座；?
（3）在同一室内暗装的插座高低差不应大于3mm，成排安装的插座高低差不应大于
1mm；?
（4）暗装插座应用专用盒，盖板应端正严密并与墙面平；
（5）落地插座应有保护盖板；?
（6）在特别潮湿和有易燃、易爆气体和粉尘的场所不应设臵插座。
?
质量控制?
1、控制项目：插座连接的保护接地线措施及相线与中性线的连接导线位臵必须符合施工验收规范有关规定；插座使用的漏电开关动作应灵敏可靠；
2、基本项目：?
1）开关、插座安装位臵正确，盒子内清洁，无杂物，表面清洁不变形，盖板紧贴建筑物表面；?
2）开关切断相线，导线进入器具处绝缘良好，不伤线芯；插座的接电线单独敷设；成品保护?
1、安装开关、插座时不得碰坏墙面，保持墙面清洁；
2、开关、插座安装完毕后，不得再次涂刷，保持板面清洁；
3、其他工种施工时，不要碰坏和碰歪开关、插座。
