XMT9007P可编程温湿度控制仪

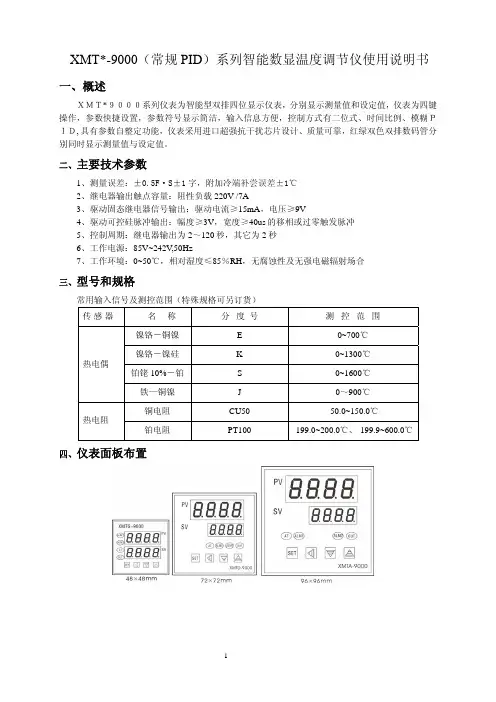

XMT9000(常规PID)系列使用说明书
XMT*-9000（常规PID）系列智能数显温度调节仪使用说明书一、概述ＸＭＴ*９０００系列仪表为智能型双排四位显示仪表，分别显示测量值和设定值，仪表为四键操作，参数快捷设置，参数符号显示简洁，输入信息方便，控制方式有二位式、时间比例、模糊ＰＩＤ, 具有参数自整定功能，仪表采用进口超强抗干扰芯片设计、质量可靠，红绿双色双排数码管分别同时显示测量值与设定值。
二、主要技术参数1、测量误差：±0.5F·S±1字，附加冷端补尝误差±1℃2、继电器输出触点容量：阻性负载220V /7A3、驱动固态继电器信号输出：驱动电流≥15mA，电压≥9V4、驱动可控硅脉冲输出：幅度≥3V，宽度≥40us的移相或过零触发脉冲5、控制周期：继电器输出为2～120秒，其它为2秒6、工作电源：85V~242V,50Hz7、工作环境：0~50℃，相对湿度≤85％RH，无腐蚀性及无强电磁辐射场合三、型号和规格常用输入信号及测控范围（特殊规格可另订货）传感器名称分度号测控范围镍铬－铜镍 E 0~700℃镍铬－镍硅 K 0~1300℃热电偶铂铑10%－铂 S 0~1600℃铁—铜镍 J 0～900℃铜电阻 CU50 -50.0~150.0℃热电阻铂电阻 PT100-199.0~200.0℃、-199.9~600.0℃四、仪表面板布置五、内部参数表序 号提示符名 称 说 明设定范围 出厂值 一级菜单 SP 控制点设定按▼▲键设定所需控制点的温度全范围随机1 AL1 报警12 AL2 报警2 只有一路报警时采用报警1，需上下限或上下偏差两路报警时才采用报警2作下限或下偏差报警，有报警输出时相应报警指示灯点亮全范围 随机3 SC传感器误差平移修正测量值有误差时可以通过此项值加或减修正, ±20.0 或±204 P 比例带 比例带= P×20, 其决定了系统比例增益的大小, P 越大, 比例的作用越小,过冲越小, 但太小会增加升温时间； 设置P=0，仪表转为二位式控制状态。
XMT9000温度控制仪使用说明书
型
N
Wu-Re 3-25
600…2000
T
Pt100
-200…800
W-Re 3-25
热电阻
Pt100
-200.0…200.0
CU50 PT100 0-5V 1-5V
标准信号
Cu50 1-5v 0-5v 4-20mA
-50.0…150.0
5．2 参数设定 1) 菜单代码及意义
参数代号
名称
HY
AL-1 HY-1 AL-2 HY2 ADD
5.操作
①（PV）显示器（绿） 显示测量值。 根据仪表状态显示各类提示符。 ②给定值（SV）显示器（橙黄） 显示给定值。 根据仪表状态显示各类参数。 ③指示灯 自整定指示灯（AT）(绿)工作时闪烁。 控制输出灯（OUT）(绿)工作输出时亮。 报警 1 输出灯（ALM1）(红)工作输出时亮。 报警 2 输出灯（ALM2）(红)工作输出时亮。 ④设定键 参数的调出，参数的修改确认。 ⑤、⑥、⑦数字调整键 用于调整数字或进入自整定状态。
5.1 各种输入信号代码参照表(只有仪表型号为万能信号输入时才能选择性设定 SN 参数)
1)SN 选值与输入信号：
代码
类型代码
输入类型
2)传感器及量程对照表：
输入信号
分度号
测量范围（℃）
输
K
E
0…600
E
K
0…1300
入
J
热电偶
S
0…1600
S
B
200…1800
类
R
T
0…300
第 4页Biblioteka BJ0…800
CooL=A×1+B×2+C×4 A = 0，为上限定值报警； A = 1，为上限偏差报警。 B = 0，为下限定值报警 B = 1，为下限偏值报警。 C = 0 为加热控制; C = 1 为制冷控制; 用于定义线性输入信号上限刻度值,与 P-SL 配合使用. 用于定义线性输入信号下限刻度值,对外给定、变送输出显 示。例如在采用压力变送器将压力（也可是温度、流量、湿 度等其他物理量）变换为标准的 1-5V 信号输入（4-20mA 信 号也可外接 250 欧电阻予以变换）中。对于 1V 信号压力为 0， 5V 信号压力为 1mPa，希望仪表显示分辨率为 0.001mPa. dP=0,显示格式为 0000， 不显示小数点。 dP=1，显示格式为 000.0,小数点在十位. dP=2,显示格式为 00.00, 小数点在百位. dP=3,显示格式为 0.000, 小数点在千位. 采用热电偶或热电阻输入时:此时dP 选择温度显示的分辨率 dP=0,温度显示分辨率为 1℃(内部维持 0.1℃分辨率用于控制 运算). dP=1,温度显示分辨率为 0.1℃(1000℃以上自动转为 1℃分 辨率). 改变小数点位置参数的设置只影响显示,对测量精度及控制
xmtk-9000使用说明书
xmtk-9000使用说明书
一、PID参数的设备
1、当温度控制效果不够理想时，可以通过自整定来改变PID参数。
应注意当负载为多段串联加热方式(如挤出机械)其中某段进入自整定过程时，应尽量保持前后二段的温度不变，否则会影响自整定的效果。
2、PID参数的手动设置，P：为比例带(加热侧)，如过冲大可加大比例带。
如希望升温时间快些可减小比例带。
一般来说，系统的保温特性越好，P取值越小，如保温特性越差，P应取越大。
I:为积分时间，如温度波动较大，应加长积分时间，反之可减小积分时间。
一般来说系统滞后现象越严重，积分时间越长。
D;为微分时间，一般取(1/5--1/4)I。
二、设置位式调节仪表的切换差值
在纯位式控制方式时，必须有一个合适的切换差值(又称开关差
或不灵敏区)，切换差过小将导致交流接触器动作频繁而降低寿命，
切换差过大将导致被控值的波动变大。
在某些场合(如空调温度控制)，可利用切换差值的设置使被控值稳定在设置范围内，避免浪费。
在一般情况下，切换差值设定为全量程的。
三、怎样修正传感器引起的误差
在实际应用中，由于种种原因导致传感器不能安装于理想的测量
区，且传感器本身也带有一定的误差，此时仪表接收到的信号就不能反映正确值，这在某些情况下会导致用户的误会，或影响测控的真实性，为此对显示值进行修正有时是很有必要的您只要根据仪表设定程序，在参数设定层中，当上排主显示窗出现“SC”符号时即可按前述办法在下排显示窗修正设置值，完成后再按一下。
XMT系列智能数字显示控制仪表说明书
XMT系列智能数字显示控制仪表说明书一、概述（1）主要特点A、仪表采用宽范围（84—260VAC）输入的开关电源。
B、仪表采用先进的微电脑芯片技术，可靠的设计使抗干扰强，可靠性高。
C、仪表采用先进的数字校准技术，测量更精确，人性化操作界面，易学易用。
D、仪表具有通用输入，热点偶输入时有内部冷端补偿，电阻采用三线制接线。
（2）型号定义：1.结构形式：1:96*96;2:48*96;3:96*48;4:72*72;5:48*48;6:160*802.显示形式：S：单排显示；D：双排显示3.OUT输出形式：N：无； X：电流变送4.AL1输出形式：N：无；H：上限报警输出；L：下限报警输出5.AL2输出形式：N：无；H：上限报警输出；L：下限报警输出输出形式：N：无；H：上限报警输出；L：下限报警输出S：Rs485串口通讯7.AUX输出形式：N：无；24：24VDC配电输出8.输入形式：见下面输入信号定义（3）输入信号定义：二、技术规格：输入规格：见上表；精度等级：0.5级别；使用环境：0-50℃；相对湿度：≤85%；重量：≤1Kg；电源：交流220VAC。
三、面板说明及操作说明：注：以下参数是通过（6）、（7）、（8）、（9）按键进行修改；按（9）键可以进入到修改参数状态；（8）移位键控制闪烁位，即修改的位；（6）、（7）改变参数的大小。
四、操作说明：五、参数功能及设置：HiAL、LoAL、MiAL、dFHH、dFHL、dFLH、dFLL、dFMH、dFML、参数如上图所示分别表示报警值及偏差报警绝对值；Sn为输入的规格，一般用户选定后出厂时直接设置好；diP为小数点的位置，不影响测量精度，根据需要设置；在Sn大于25，即为线性输入信号时，diL、diH分别对应输入量程的下限与上限，同时是变送的下限与上限（Sn<25变送时数值为实际的10倍）；Sc为输入平移修正值，当传感器输入有偏差时，可以通过修正Sc调整；dL为数字滤波，在显示值得不波动或很小的情况下尽可能减小dL，以增加响应速度；His、Los、Mis为报警形式设置，其中0表示无报警，1表示为上限报警，2表示为下限报警；Loc为参数锁，当Loc 不是111时，现场参数将被锁定。
姚仪XMT系列数字温度控制仪表使用说明书
XMT*系列使用说明书本公司专业生产姚仪牌（CJ）温度控制仪表，在国内外工业温控控制中享誉悠久，是温度仪表行业大型企业之一。
工厂占地6000平方米，拥有两幢五层大楼，生产场所10000平方米；专业生产所有温度、湿度显示及控制仪表，承接家用电器控制板及工业设备控制板的软硬件设计、制作；公司凭借雄厚的技术力量，先进的生产设备，现代化管理模式作保证，生产出的产品质量可靠，性价比高，公司拥有IS9001：2000(CNAB015-Q:15/03Q5439R10)国际质量体系认证及CMC（浙制02810232）计量许可证，并严格按照质量体系生产及服务。
主要产品有万能输入型智能温度控制仪表（XMT808），具有计算机通讯接口及界面。
可编程智能工业控制仪、记录仪，温湿度控制一般（XMT9007）整套，电压调整器（ZK-1、K-3）各类温度传感器，时间继电器，液晶显示仪表等；产品品种多，规格全，直接销往国内及国际市场，广泛应用于塑料、包装、食品、印刷、家电等机械行业和轻纺、化工、印染、烟草、烘箱、空调、制冷等领域。
余姚长江温度仪表厂贯彻质量第一、用户至上的精神，重视产品的可靠性设计，更致力于产品可靠性的实现，产品质量实行三包，并对用户实行跟踪服务。
我们的企业宗旨是“以质量求生存，以微利占市场”。
一、概述XMT*系列数字仪表为三位或四位数码管显示，并应用了独特的抗干扰技术，具有精度高、可靠性好、抗震性强、安装方便，并有二位式、三位式、上下限位差、时间比例、可控硅连续调节式、位式PID、PID连续调节等多种控制方式、根据需要还可增加超温报警功能，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉烘箱等轻、重工业部门用作温度测量和自动控制。
配上相应的传感器也可用于压力、流量、液位等参数的显示和控制。
二、技术性能1、显示方法：LED数码管直接显示被测值2、显示误差：≤1.0%FS±1字3、设定点偏差：≤1.0%FS4、热电偶冷端补偿：0～50℃内误差＜2℃5、时间比例调节：比例带1%～3%，周期：30S±10S6、输出触点容量：交流220V3A（阻性负载）7、工作电源：90VAC－242VAC，50HZ/60HZ8、功耗小于3W9、工作环境：温度0～50℃,相对湿度＜85%RH的无腐蚀性气体场合10、重量：约0.6KG三、安装：仪表外形尺寸仪表型号外型寸（宽ⅹ长ⅹ高）智能外型寸（宽ⅹ长ⅹ高）开孔尺寸（宽ⅹ高）XMTT(Z)A96×96×15096×96×11092×92XMTT(Z)B60×120×15060×120×11056×156XMTT(Z)D72×72×11072×72×15068×68XMTT(Z)E48×96×11048×96×11044×92XMTT(Z)F96×48×11096×48×11092×44XMTT(Z)G48×48×10048×48×10044×44XMTT(Z)S80×160×15080×160×11076×156仪表安装至粗腰在安装屏上按开孔尺寸开一小孔后，把仪表塞入孔内，把附来的安装板分别装入仪表上下或左右安装口，再把安装螺丝钉紧固即可，注意螺丝不可旋得过紧，以免损坏壳体。

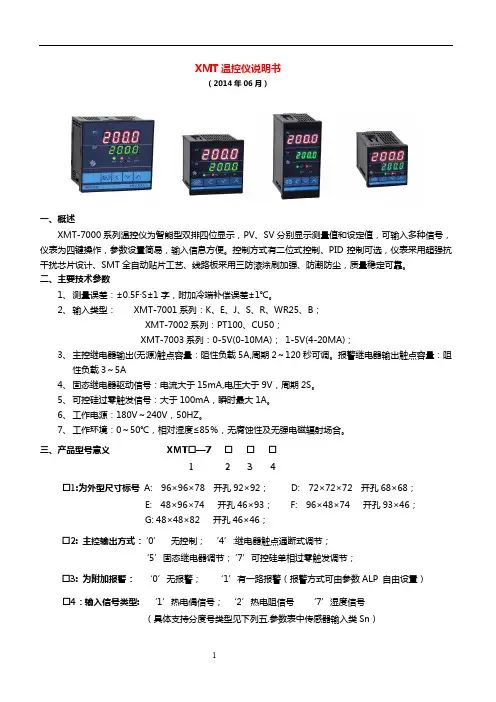

XMT温控仪说明书
□4：输入信号类型: ‘1’热电偶信号； ‘2’热电阻信号 ‘7’湿度信号
（具体支持分度号类型见下列五.参数表中传感器输入类 Sn）
1
四、仪表面板及接线 1、仪表面板（参考）
2、仪表接线图（仅供参考，已仪表上所附接线图为准）
五、内部参数
序号
0
1
2
一
级
3
菜
单
4
5
6
提示符
名称
设定范围
说明
出厂值
SP
设定值
②自整定中，如须要人为退出，将自整定参数 AT 设置为 OFF 即可退出，但整定结果无效。
3
七、错误信息： 1.PV 窗口显示“—HH—”或“—LL—”时表示断偶，传感器型号不配或传感器接反。 2.参数不能修改时， 请检查密码锁 LOC 是否被锁着，或者被设定上下限范围 DIH、DIL 所限制。 3.下排窗口显示“H 数字”，无法进入菜单，表示仪表正处于手动输出状态，按 约 3 秒可退出手动调整状
P
比例带
0～200.0℃ 过冲越小, 但 P 太大会增加系统达到目标值的时间.。
15.0℃
设置 P=0，仪表转为二位式控制状态,详见下列回差参数 HY
I
积分时间
0～2000S
设定积分时间，以解除比例控制所发生之残余偏差, 太大
240S
会延缓系统达到平衡的时间, 太小会产生一种频率较低的波动。
d
微分时间
1、 测量误差：±0.5F·S±1 字，附加冷端补偿误差±1℃。 2、 输入类型： XMT-7001 系列：K、E、J、S、R、WR25、B；
XMT-7002 系列：PT100、CU50； XMT-7003 系列：0-5V(0-10MA)； 1-5V(4-20MA)； 3、 主控继电器输出(无源)触点容量：阻性负载 5A,周期 2～120 秒可调。报警继电器输出触点容量：阻 性负载 3～5A 4、 固态继电器驱动信号：电流大于 15mA,电压大于 9V，周期 2S。
XMT系列数显温控仪使用说明
XMT 系列数显温控仪 使用说明XMT7000系列温度控制仪是本公司最新推出的一种高性能、高可靠性的智能型工业调节仪表，可进行热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置，同时多种输出方式；运用模糊理论结合传统PID 方法，控制快速平稳 ，测量精度高，抗干扰能力强，操作简单等优点,其广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的自动温度控制。
技术参数产品符合《《Q/320401HBD001—2000XMT 系列PID 智能温度调节仪》》标准的要求 □ 操作说明及开机输入类型显示表仪表上电后，PV 窗口显示输入类型，SV 窗口显示最大量程,然后PV 窗口显示测量值，SV 窗口显示设定值。
这是仪表的标准显示方式。
（二)各参数意义说明 (三） 仪表工程师调整参数说明按S E T 键2秒在PASS状态下,输入8803（三位显示为803）后按设定键，即可恢复至常规参数。
（五）关于定时功能的补充说明当ET=1或2时(1以分为单位,2以秒为单位），仪表将使能定时功能。
定时功能使能后，定时时间到后（或温度超过设定值+AH值），仪表会自动切断输出(报警不受影响），并通过第二报警输出一个警报通知信号（长短可调），从而方便有定时要求的恒温控制(可以做到无人值守）。
当定时功能使能后，设定温度时会显示一个SP菜单，再按一下设定键设定时间时会显示一个ST菜单.当定时功能使能后，AT指示灯用作运行/停止状态指示灯（原功能不受影响).在测控状态下,按加键可使SV窗口在设定温度与剩余定时时间之间切换，当SV显示剩余定时时间时，个位上的小数点会闪烁.定时时间到达后，仪表的主控继电器会停止输出，同时运行灯熄灭。
此时可用按住减键3秒钟重新启动一个定时周期。
只有当测量温度达到设定温度减ALT的差值时，定时倒计数才开始运作.否则虽然AT灯亮,但定时时间并不减少。
一个定时周期结束后,由BL参数决定第二报警继电器的动作。
XMT-9000专家PID调节仪表使用说明
XMT-9000专家PID调节仪表使用说明一、概述主要特点仪表有多种输入功能，一台仪表可以接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻），仪表在使用前应对其输入/输出参数进行正确设置，设置好的仪表才能投入使用。
二、技术规格输入规格热电偶：K 、S 、Wr 、E 、J 、T 、B 、N 热电阻：Pt100、Cu50电 压：0-20mV …… 0-1V →输入阻抗≥5M Ω, 0-5V →输入阻抗≥100k Ω 电 流：0-10mA 、4-20mA 、0-20mA 等→输入电阻≤250Ω 测量范围：-1999 ～ +9999 测量精度：0.5级(±0.5%FS )报警输出：可选择上限、下限、正偏差、负偏差或组合。
继电器触点容量220VAC/1A 或24VDC/1A 控制方式：专家PID 算法，包含模糊控制及自整定参数PID 控制。
控制输出：1、SSR 驱动电压：DC12V/30mA2、单相/三相SCR 过零、移相触发：可触发5～500A 的双向可控硅（或单硅反并联模块）3、线性电流：0～22mA 之间任意设置（输出电压≥11V ）4、继电器触点1A 。
温度补偿：0～50℃数字式温度自动补偿使用环境：环境温度：0～50℃，相对湿度：≤85%，避免强腐蚀气体 电 源：开关电源：AC85～265V （50Hz/60Hz ）, 功耗：≤4Ｗ三、面板说明及操作说明 (一)面板说明图1：XMT-9000仪表面板图（以XMT-9000仪为例） OUT —输出指示灯 SET —设定键 RUN —手动指示灯 < —移位键 ALM1—ALM1报警灯 ∧ —增位键(STOP) ALM2—ALM2报警灯 ∨—减位键RUN/HOLD) ER —错误状态指示灯 PV —测量值显示窗口 OK —正常状态指示灯 SV —设定值显示窗口(二)操作说明1. 上电过程参看图1，仪表上电后自检，随后，进入自动测量控制状态，上排PV 窗显示测量值，下排SV 窗显示设定值，如果SV 窗显示orAL ，则表示输入超过量程（或传感器开路）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XMT9007P3温湿度三段控制仪表使用说明书
一、概述
XMT9007P3温湿度仪是一种采用计算机技术的智能仪表。
仪表采用双排数码管分别同时显示湿度测量值与温度测量值，控制用的有关参数均可由面板键盘键入并实时显示，仪表的湿度测量用PT100传感器。
该仪表还具有温度及时间任意设定的加热、制冷三段控制、湿度回差式控制，是一种高精度、高集精度、高集成的测控温、湿度仪表。
二、仪表主要技术指标：
1、精度：温度测量精度±0.5%F·S±1.0个字
湿度测量精度±2%F·S±1.0个字
2、测温范围：0—100.0℃
3、测湿有效范围：5%—100%RH
4、触点输出容量：加热继电器交流250V 30A（阻性），其它继电器250V 30A（阻性）。
5、数据断电保护时间：超过10年
6、工作电源：交流220V±10% 50HZ功耗小于5W
7、正常工作环境：温度0—50℃，相对湿度35%—85%的无腐蚀性气体场合
8、通电后一直在上排显示窗显示“100%”或下排显示“__ __ __ __”请检查传感器是否断线、
短路或正确接线。
三、仪表的面板布置
四、仪表的设定及控制过程
1、正常的显示状态
正常使用中，上排显示窗显示当前测得的相对湿度值，下排显示窗显示当前测得的温度值。
加热、制冷、加湿指示灯亮时分别表示有控制输出，灭时无输出。
按▲键一次下排显示实时时间再按一次▲键恢复正常显示。
2、参数的设置
“Lock”项为166时可以进入时间部分菜单，并可以修改所有参数值；“Lock”项为“0”时不可以进入时间部分菜单，但可以修改其它所有参数值，“Lock”项为其余数值时不可以修改任何参数。
各参数的设定方法为：在仪表通电后，按下功能键，此时上排窗显示“Lock”符号，下排窗显示Lock值，此时您只要按动▲键和▼键，即可对仪表进行规定范围内任意值设定。
长按▲键或▼键可实现快速连减或快速连加。
当下排显示窗变成您所需要的值后，您再按功能键，仪表即进入下一个设定项目，可以用同样的方法设定湿度Rh，湿度回差rHy，第一段温度℃1，第二段温度℃2，第三段温度℃3，超温报警AL，温度回差Chy，温度PT100修正值SC1，高分子修正值SC2，第一段温度开启时间t1，第二段温度开启时间t2，第三段温度开启时间t3，年份yEAr，月份YUE，小时HoUr，分FE3。
3、仪表的控制
(1)湿度控制：湿度值＜rh-rHy值时，加湿继电器总低通，加湿指示灯点亮；
湿度值＜rh+rHy值时，加湿继电器总低断，加湿指示灯熄灭；
rh-rHyr＜湿度值＜rh+rHy值时，加湿继电器执行回差控制。
(2) 加热控制：从t1时间开始，温度值＜℃1-Chy值时，加热继电器总低通，加热指示灯点亮；
温度值＞℃1值时，加热继电器总低断，加热指示灯熄灭，此过程到t2时间结束；
从t2时间开始,温度值＜℃2-Chy值勤时,加热继电器总低通,加热指示灯点亮;
温度值＞℃2值时，加热继电器总低断，加热指示灯熄灭，此过程到t3时间结束；
从t3时间开始,温度值＜℃3-Chy值勤时,加热继电器总低通,加热指示灯点亮;
温度值＞℃3值时，加热继电器总低断，加热指示灯熄灭，此过程到t1时间结束；
(3) 制冷控制：从t1时间开始，温度值＞℃1+Chy值时，制冷继电器总低通，制冷指示灯点亮；
温度值＜℃1值时，制冷继电器总低断，制冷指示灯熄灭，此过程到t2时间结束；
从t2时间开始,温度值＞℃2+Chy值勤时, 制冷继电器总低通, 制冷指示灯点亮;
温度值＜℃2值时，制冷继电器总低断，制冷指示灯熄灭，此过程到t3时间结束；
从t3时间开始,温度值＞℃3+Chy值勤时, 制冷继电器总低通, 制冷指示灯点亮;
温度值＜℃3值时，制冷继电器总低断，制冷指示灯熄灭，此过程到t1时间结束；
(4) 报警：温度测量值超过AL设定值时，发出报警声。
五、接线图
六、注意事项：
1、若发现仪表所有参数显示跳动，请检查仪表的工作电压是否正常，并使之符合规定。
2、若发现不能修改参数，请检查“Lock”项是否为非“0”或“166”。
3、仪表内部装有时钟电池，如发现时间误差较大或时间停止，请更换电池。
