测量的基本概念
01
02
03
测量定义
测量是对某物理量进行量 化的过程，通常涉及使用 测量工具或设备对对象进 行度量和比较。
对测量设备进行定期维护和校准 ，确保设备的准确性和可靠性， 保证测量数据的准确性。
质量标准与规范
遵循国家和行业相关的质量标准 和规范，制定符合要求的质量保 证体系和控制流程。
过程监控与记录
对测量过程进行实时监控和记录 ，确保测量操作的规范性和数据 的可追溯性。
质量审核与改进
定期进行质量审核和评估，发现 并改进测量工作中存在的问题和 不足之处，持续提高测量工作的 质量水平。
精神，与其他人员密切配合。
测量员的安全须知
遵守安全操作规程
01
测量员在进行测量工作时，应遵守安全操作规程，确保自身安
全。
注意环境安全
02
在测量过程中，应注意周围环境的安全，避免因环境因素导致
的意外事故。
配备必要的安全装备
03
在进行测量工作时，测量员应配备必要的安全装备，如安全帽
、手套等，确保自身安全。
安生产。
矿山测量需要测量员具备专业的 知识和技能，如矿产资源开发、 矿山安全法规等，以实现高效、
准确的测量。
05
测量员职责与素养
测量员的基本职责
熟练掌握测量技术
测量员应具备测量技术的基本知识和技能，能够独立完成测量任 务。
遵守测量规范
测量员应遵守相关的测量规范和标准，确保测量结果的准确性和可 靠性。
测量员培训资料
测量仪器的基本操作与维护
基本操作 • 熟悉测量仪器的结构、功能和使用方法。
• 根据测量需求选择合适的测量模式和参数设置。
测量仪器的基本操作与维护
• 正确放置和稳定测量仪器，确保测量过程中的准确性和稳 定性。
测量仪器的基本操作与维护
维护保养 • 定期对测量仪器进行校准，确保其准确性和精度。
• 清洁仪器表面和内部，防止灰尘、污垢等影响测量结果。
测量员的职业道德
遵守法律法规
严格遵守国家法律法规和行业规范，确保测 量工作的合法性和公正性。
保密义务
对测量过程中获得的涉密信息，要履行保密 义务，确保国家安全和客户利益。
诚实守信
坚持诚实守信的原则，不伪造、篡改测量数 据，保证测量结果的真实可靠。
敬业精神
热爱本职工作，认真负责，不断提高自身的 专业素养和综合能力。
地形测量案例
01
案例二：城市地形测量
• 城市环境测量技术。
02
03
• 城市地形测量需要面对高楼大厦、道路桥梁等复杂城市环境。利用激光扫描 、无人机航测等先进技术，可以高效、准确地获取城市地形数据，为城市规 划、市政建设等提供支持。
工程测量案例
案例一：高铁工程测量 • 高精度测量要求。 • 高铁工程测量对精度和稳定性有极高的要求。通过采用高精度
电子水准仪使用
了解电子水准仪的测量原理，掌握仪器的操作方法、数据处理及误 差分析。
先进仪器在测量中的应用
通过实例分析，学习先进仪器在实际测量工作中的应用，提高测量 效率和精度。
03
测量数据处理与分析
数据处理软件介绍
常用软件概述
介绍在测量数据处理中常用的软件，如AutoCAD、Civil 3D、Excel等，及其 功能特点。
测量员考试培训讲义
测量员考试大纲一、基础理论知识1 建筑工程测量的任务与作用2 施工测量的主要内容3 确定地面点位的基本要求4 我国高程基准的确定5 高程与高差的概念6 几种不同的方向基准线7 方位角与象限角8 测量平面直角坐标系的特点9 测量误差的基本概念（真误差、较差、相对误差、中误差、允许误差、粗差）10 边角精度匹配11 测量中产生误差的原因12 误差的性质13 随机误差的特性14 测量工作中保证最终成果正确的措施二、专业技能实务1. 水准测量1.1高程测量的几种方法1.2水准测量的基本原理1.3微倾式水准仪的基本构造与主要轴线关系1.4自动水准仪的构造特点与工作原理1.5精密水准仪与精密水准尺的构造特点1.6水准测量的方法1.7水准测量的记录与计算1.8水准测量的成果校核方法1.9水准测量的闭合差计算与调整1.10三、四等水准测量的方法1.11水准仪的i 角检验2. 角度测量2.1水平角测量的基本原理2.2竖直角测量的基本原理2.3光学经纬仪的基本构造与主要轴线关系2.4电子经纬仪的构造特点与测角原理2.5测回法测量水平角及记录2.6测回法测设水平角2.7测回法测量竖直角及记录2.8经纬仪测角、设角、延长直线的操作要点2.9经纬仪LL VV的检校2.10经纬仪CC HH的检校2.11经纬仪HH VV的检校2.12经纬仪光学对中器的检校3. 距离测量3.1钢尺的性质3.2钢尺的检定标准（国家质量技术监督局 1999.09.06发布）3.3钢尺量距的方法3.4精密量距中的误差改正计算3.5钢尺量距的操作要点3.6光电测距的基本原理3.7测距仪的标称精度4. 测设的基本工作4.1直角坐标法测设点位的方法与要点4.2极坐标法测设点位的方法与要点4.3角度交会法测设点位的方法与要点4.4距离交会法测设点位的方法与要点4.5圆曲线主点要素的计算4.6圆曲线主点测设的方法4.7圆曲线辅点测设的方法4.8高程测设的方法5. 施工测量准备工作5.1准备工作的主要内容5.2建筑红线的基本概念5.3红线桩坐标与边长、夹角的计算5.4校测红线桩的方法5.5校测水准点的方法5.6校核定位依据与定位条件的方法5.7校核建筑物外廓尺寸的方法5.8校核建筑物±0设计高程的方法5.9场地平整的原则5.10方格法平整场地的方法6. 建筑施工测量6.1场地平面控制网的施测6.2城市坐标与建筑场地坐标的转换6.3场地高程控制网的施测6.4选择建筑物定位条件的基本原则6.5建筑物定位的基本方法6.6建筑物定位验线的要点6.7建筑物基础放线的基本步骤6.8建筑物基础验线的要点6.9高程竖向传递的方法与要点6.10轴线竖向投测的方法与要点6.11预制柱安装测量的方法与要点6.12建筑物沉降观测的有关规定6.13沉降观测的目的6.14沉降观测的基本内容6.15沉降观测的操作要点6.16竣工测量的目的6.17竣工测量的工作要点7. 线路工程测量7.1里程桩及桩号计算7.2线路中线定线的方法7.3测设圆曲线主点的方法7.4测绘线路纵断面图的步骤7.5测绘线路横断面图的步骤7.6管道施工测量的步骤8. 地形测量8.1导线外业的基本工作8.2导线的计算方法8.3导线图展绘的步骤8.4地形图的基本概念8.5地物符号的分类8.6地貌符号8.7地形图测绘的基本方法8.8地形图在施工测量中的应用9. 现代测量仪器与技术9.1数字水准仪的基本构造与应用（高等院校测量专业教材）9.2激光铅直仪的基本构造与应用（高等院校测量专业教材）9.3电子全站仪的基本构造与应用（高等院校测量专业教材）9.4全球定位系统（GPS）的组成与应用（高等院校测量专业教材）9.5 AutoCAD在施工测量中的应用（高等院校测量专业教材）三、仪器操作1. 水准仪1.1水准仪外观检验1.2水准仪I 角检验1.3普通水准线路测量1.4测设水平线2. 经纬仪2.1经纬仪外观检验2.2测回法测量水平角2.3测回法测设水平角2013年测量员培训讲义1. 测量学的概念和分类测量学是研究如何测定地面点的平面位置和高程，将地球表面的起伏形态和各种固定物体制成图，以及确定地球的形状和大小的科学。
测量员培训资料PPT课件
允许误差（mm） ±5 ±10 ±15 ±20 ±25 ±30
第六章 主体结构施工阶段
1、结构施工测量的主要内容包括：主轴线内控基准点的设置、施工层的 放线与抄平、建筑物主轴线的竖向投测、施工层标高的竖向传递、大型预制 构件的弹线与结构安装测量等。
第二节：建筑物平面控制网
1、建筑物平面控制网宜布设成矩形，特殊时也可布设成十字形主轴线或平 行于建筑物外廓的多边形。
2、根据施工需要将建筑物外部控制转移至内部时，内控点宜设置在已建成 的建筑物预埋件或测量标志上，投点允许误差为 1.5mm。
3、建筑物平面控制网测定并经验线合格后，在控制网外廓边线上测定建筑 轴线控制桩，作为控制轴线的依据。
7、标高的竖向传递，应用钢尺从首层起始标高线垂直量取，当传递高度 超过钢尺长度时，应另设一道起始线，每栋建筑应由三处分别向上传递，标 高允许误差应为 3H/10000，且符合下表的规定。
第12页/共33页
桩分别测设出基槽上、下口位置桩，并标定开挖边界线，上口桩允许误差为 +50mm、–20mm，下口桩允许误差为+20mm、–10mm。
（4）在条形基础与杯ຫໍສະໝຸດ 基础开挖中，应在槽壁上每隔 3m 距离测设距槽底设 计标高 50cm或 100cm 的水平桩，允许误差为±5mm；
（5）整体开挖基础，当挖土接近槽底时，应及时测设坡脚与槽底上口标高， 并拉通线控制槽底标高。
第15页/共33页
5、控制轴线投测至施工层后，应组成闭合图形，且间距不宜大于所用钢尺 长度，控制轴线应选择在以下部位：
测绘师资格考试培训工程测量辅导素材
制定国际标准： 积极参与制定 国际工程测量 标准和规范， 提高中国标准 在国际上的影 响力和认可度
举办国际会议： 定期举办国际 工程测量学术 会议和技术交 流活动，分享 中国在工程测 量领域的经验
和成果
培训和人才交 流：加强与其 他国家的培训 和人才交流， 提高中国工程 测量人员的专 业水平和国际
坐标系和测量基准
坐标系：包括地 理坐标系和施工 坐标系，是工程 测量的基础。
测量基准：包括 水准基准和方向 基准，是确定地 面点高程和方位 的依据。
高程系统：常用 的高程系统有 1956年黄海高程 系统和1985年国 家高程系统。
测量精度：工程 测量中需要考虑 的重要因素，包 括误差和不确定 度。
案例背景：说明道路工程建设项目的概况，包括项目规模、地理位置等
测量方法与技术：详细介绍在道路工程测量中使用的测量方法和技术手段，如GPS定位、水 准测量等
案例实施过程：描述道路工程测量的具体实施过程，包括测量前的准备工作、测量过程中的 技术要求和测量后的数据处理等
桥梁工程测量案例
案例概述：介绍桥梁工程测量的背景、目的和重要性
制定依据：工程测量实践经验 和技术发展水平
制定流程：调研、起草、征求 意见、审查、批准和发布
修订原因：技术进步、实践经 验、存在问题等
修订程序：提出修订建议、审 查、批准和发布
工程测量规范和标准的实施和应用
实施：在工程测量中，规范和标准 是必须遵守的准则，以确保测量数 据的准确性和可靠性。
重要性：规范和标准的实施和应用 对于提高工程质量和安全性至关重 要，同时也有助于降低测量误差和 避免安全事故。
隧道工程测量的 基本要求
隧道工程测量的 实施步骤
测量员培训资料

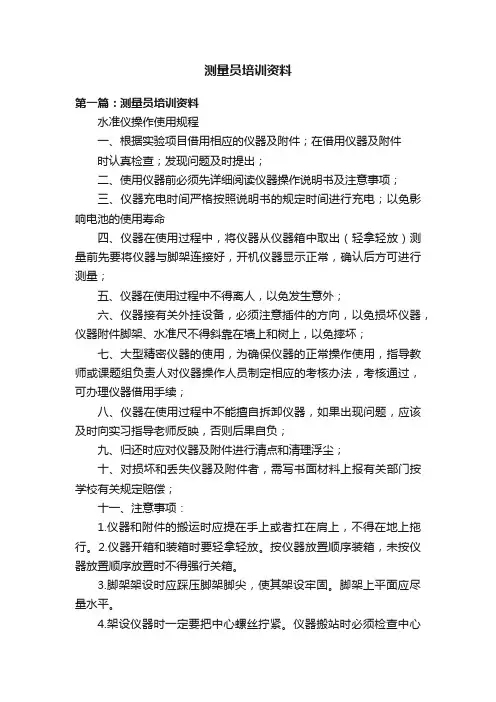

测量员培训资料第一篇：测量员培训资料水准仪操作使用规程一、根据实验项目借用相应的仪器及附件；在借用仪器及附件时认真检查；发现问题及时提出；二、使用仪器前必须先详细阅读仪器操作说明书及注意事项；三、仪器充电时间严格按照说明书的规定时间进行充电；以免影响电池的使用寿命四、仪器在使用过程中，将仪器从仪器箱中取出（轻拿轻放）测量前先要将仪器与脚架连接好，开机仪器显示正常，确认后方可进行测量；五、仪器在使用过程中不得离人，以免发生意外；六、仪器接有关外挂设备，必须注意插件的方向，以免损坏仪器，仪器附件脚架、水准尺不得斜靠在墙上和树上，以免摔坏；七、大型精密仪器的使用，为确保仪器的正常操作使用，指导教师或课题组负责人对仪器操作人员制定相应的考核办法，考核通过，可办理仪器借用手续；八、仪器在使用过程中不能擅自拆卸仪器，如果出现问题，应该及时向实习指导老师反映，否则后果自负；九、归还时应对仪器及附件进行清点和清理浮尘；十、对损坏和丢失仪器及附件者，需写书面材料上报有关部门按学校有关规定赔偿；十一、注意事项：1.仪器和附件的搬运时应提在手上或者扛在肩上，不得在地上拖行。
2.仪器开箱和装箱时要轻拿轻放。
按仪器放置顺序装箱，未按仪器放置顺序放置时不得强行关箱。
3.脚架架设时应踩压脚架脚尖，使其架设牢固。
脚架上平面应尽量水平。
4.架设仪器时一定要把中心螺丝拧紧。
仪器搬站时必须检查中心螺丝是否拧紧，确认后才能搬站。
搬站时不得使仪器处于倒置状态，否则会使仪器补偿器损坏。
5.仪器使用中，调焦手轮、微动手轮、视度调节和脚螺旋当其旋转有紧的感觉时说明其已经到顶了，应该回旋，不得强行旋动，否则容易使其损坏。
6.下雨天不得使用仪器。
若仪器被淋湿，应停止使用，并用镜头纸将水分擦干。
7.电子水准仪应注意电池充电，充电前应阅读使用说明书或者在老师指导下进行。
仪器在使用中更换电池时应先关机。
不得在开机状态下更换电池。
8.仪器装箱前一定关机，不得在开启状态装箱。
测量员基础知识培训
水准测量等级
分为一、二、三、四等（按精度要求或控制范围） 一等水准测量：
作为国家的高程控制，建立统一的高程基准， 科学研究（地壳变形、地面沉降、精密测量） 二等水准测量 作为大城市的高程控制：地面沉降； 精密高程测量 三、四等水准测量： 作为小地区高程控制：普通高程测量：地形测量。
水准测量路线布置
1、闭合水准路线 2、附合水准路线 3、支水准路线
三、四等水准路线测量
1、作业方法
2、计算与记录格式
3、高程测量方法
4、高程转点测量方法
高程转点测量方法
高程转点测量方法
高程转点测量方法
5、高程转点测量计算方法
6、注意事项
