安全文明施工标准化
施工现场安全文明标准化
施工现场安全文明标准化
在施工现场，安全和文明是标准化管理的重要方面。
为了保障施工人员的安全，提高工作效率，遵守以下规定：
1. 进入施工现场前，必须穿戴好相应的安全防护用品，如安全帽、安全鞋等。
2. 施工现场必须设有明显的安全警示标志，如警示标识、警告标识等。
3. 施工过程中，各种机械设备必须按照规定使用，并定期进行维护保养，确保其安全可靠。
4. 施工现场应设置合理的通道和出口，并保持畅通无阻。
5. 所有施工人员必须参加安全培训，并严格遵守安全操作规程。
6. 施工现场应定期进行安全检查和隐患排查，及时消除可能存在的安全隐患。
7. 建筑材料必须符合安全标准，严禁使用质量不合格的材料。
8. 施工现场要保持整洁，垃圾和废弃物应及时清理，以防止滋生细菌和引发火灾。
9. 严禁在施工现场吸烟，禁止酗酒和吸食毒品。
10. 在施工现场，应建立良好的沟通和协调机制，确保各方协
同作战，提高工作效率。
11. 遵守劳动法规和建筑施工相关的法律法规，保障工人的合法权益。
12. 对于违反安全和文明规定的行为，必须严肃处理，以树立良好的工地形象。
通过遵守上述规定，施工现场可以保证安全、文明和高效的施工环境，为工程项目的顺利进行提供有力保障。
安全文明施工标准化工地
安全文明施工标准化工地
安全文明施工标准化工地是指在施工过程中，严格按照施工标准进行操作，保证施工过程安全、文明，达到标准化的要求。
以下是在工地上需要注意的几个方面：
1. 安全防护措施：在工地上，必须要有专门的安全防护措施。
例如，所有工人都必须佩戴安全帽和安全鞋，同时需要配备个人防护用品，如手套、护目镜等。
还需要安装防护栏杆，防止高处坠落等事故。
2. 文明施工行为：在工地上，一定要保持文明施工的行为。
包括不能乱丢垃圾和烟蒂，保持工地整洁；不能吵闹，以免影响周边居民；不能随意破坏公共设施等。
3. 设备设施管理：管理好工地的设备和设施也非常重要。
例如，机械设备要进行定期维护和保养，确保正常工作；工地内的电线、管道等要进行合理布置，避免出现安全隐患。
4. 安全教育培训：保障工人的安全需要进行安全教育培训。
例如，对工人进行消防知识培训，教会他们如何正确使用防火器材；对高处作业的工人进行安全培训，教会他们正确使用安全带等。
5. 监督检查：对工地进行定期的监督检查，以确保各项规定都得到执行。
例如，由专人负责对施工过程中的安全问题进行监督、检查，及时纠正问题。
通过以上几个方面的工作，能够确保工地的安全文明施工，并达到标准化的要求。
这不仅可以保障工人的安全，也可以减少工地引发的环境和社会问题。

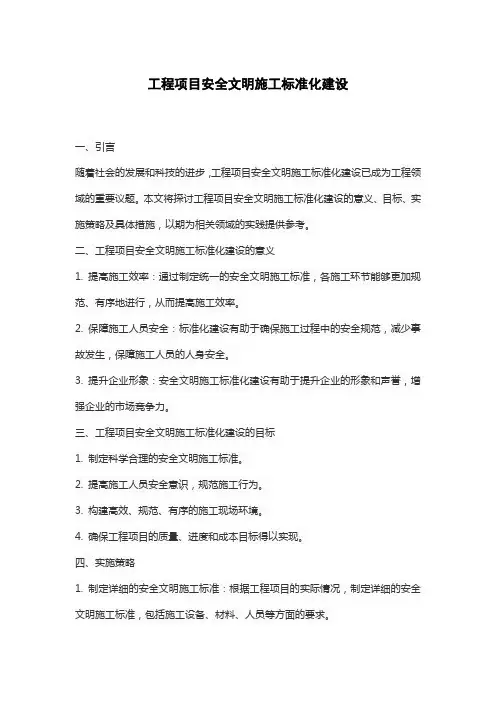

工程项目安全文明施工标准化建设
工程项目安全文明施工标准化建设一、引言随着社会的发展和科技的进步，工程项目安全文明施工标准化建设已成为工程领域的重要议题。
本文将探讨工程项目安全文明施工标准化建设的意义、目标、实施策略及具体措施，以期为相关领域的实践提供参考。
二、工程项目安全文明施工标准化建设的意义1. 提高施工效率：通过制定统一的安全文明施工标准，各施工环节能够更加规范、有序地进行，从而提高施工效率。
2. 保障施工人员安全：标准化建设有助于确保施工过程中的安全规范，减少事故发生，保障施工人员的人身安全。
3. 提升企业形象：安全文明施工标准化建设有助于提升企业的形象和声誉，增强企业的市场竞争力。
三、工程项目安全文明施工标准化建设的目标1. 制定科学合理的安全文明施工标准。
2. 提高施工人员安全意识，规范施工行为。
3. 构建高效、规范、有序的施工现场环境。
4. 确保工程项目的质量、进度和成本目标得以实现。
四、实施策略1. 制定详细的安全文明施工标准：根据工程项目的实际情况，制定详细的安全文明施工标准，包括施工设备、材料、人员等方面的要求。
2. 加强宣传教育：通过宣传教育提高施工人员对安全文明施工标准化的认识和重视程度，增强其安全意识。
3. 建立监督机制：建立有效的监督机制，对施工现场进行定期检查和评估，确保各项标准得到有效执行。
4. 引入先进技术：积极引入先进的施工技术和管理方法，提高施工效率和质量，同时降低安全风险。
五、具体措施1. 制定并完善安全文明施工规章制度，明确各项工作的标准和要求。
2. 加强施工现场管理，确保各项设施设备符合安全标准，及时消除安全隐患。
3. 定期开展安全培训和教育活动，提高施工人员的安全意识和操作技能。
4. 建立奖惩机制，对遵守安全文明施工标准的单位和个人给予奖励，对违反规定的单位和个人进行惩罚。
5. 加强与政府部门的沟通与合作，争取政策支持和资源保障，推动工程项目安全文明施工标准化建设的深入开展。
六、结论工程项目安全文明施工标准化建设是工程领域的重要发展趋势，对于提高施工效率、保障施工人员安全、提升企业形象具有重要意义。
道路施工中的安全文明施工标准化建设
道路施工中的安全文明施工标准化建设随着城市化进程不断加速，道路的建设和维护工作也越来越重要。
然而，在进行道路施工时，安全和文明施工却成为了关注的重点。
为了确保道路施工的安全性和文明性，施工标准化建设也就应运而生。
施工标准化是指依据国家标准和相关行业标准，对施工过程中的各个环节，从劳务人员的准备和配备、施工机具的使用到施工方案的执行等进行规范化、标准化管理，加强监控，确保施工过程安全、专业、高效、可靠、成本低。
道路施工的安全文明施工标准化建设的重要性道路施工常常涉及许多高风险、高危险作业，如挖掘、爆破、起重、焊接等，这些作业一旦出现安全事故，将会对施工进度和人员、财产造成不可挽回的损失。
同时，道路施工也是城市文明建设的重要组成部分，若施工过程中不注重文明施工，必然会造成城市形象的破坏，损害地面商家的利益，给市民的出行和生产带来不便。
因此，通过实施安全、文明施工标准化建设，强化道路施工的安全、文明管理意识，提高施工质量和效率，在建设过程中也更好地保护了道路施工人员的安全和城市的文明形象。
道路施工安全文明施工标准化建设的具体措施1. 人员准备和组织保障道路施工安全领域技术人员的配备和服务，建立安全专家和施工管理班子，提供专业性的技术支持，为施工过程中安全措施的制定和执行提供意见和建议。
2. 施工现场管理对施工现场进行规划布局，建立严格的安全和文明施工标准，对施工设备的选择和使用进行统一规范和标准，确保施工现场整洁、有序、安全。
3. 安全监控通过使用高精度的检测仪器和相关软件，实现施工运输车辆的自动跟踪和管理，监控施工现场人员和机械的运作情况，发现问题及时提醒，避免安全事故的发生。
4. 文明施工持续推进施工文明施工标准化工程，进行“绿色施工”，采取环保措施，推广清洁能源，提高资源利用率，实现节能减排。
5. 健康监管为施工人员提供必要的劳动保护和安全设施，并严格执行劳动法规，进行健康教育和心理干预。
6. 施工技术通过持续学习、总结先进的技术和管理经验，推动道路施工技术的创新和研发，提高施工的效率，减少资源的浪费。
中建安全文明施工标准化体系
中建安全文明施工标准化体系中建安全文明施工标准化体系是中国建设行业为推动施工工地的安全文明建设而制定的一套标准化体系。
以下是该体系的主要内容：1. 安全管理制度：* 包括安全管理组织机构、职责划分、安全生产责任制等，确保施工工地有完善的管理制度，责任明确。
2. 安全教育培训：* 规定施工人员的安全培训要求，包括入场前的培训、定期的安全教育以及紧急情况下的逃生演练等，提高工作人员的安全意识和应急处理能力。
3. 安全技术措施：* 确定施工中的各项安全技术措施，包括作业环境的安全防护、施工设备的安全操作规程等，以减少事故发生的可能性。
4. 安全检查与监管：* 制定定期的安全检查计划，明确检查的内容和频率，以及建立监管体系，确保施工现场符合相关的安全规范和标准。
5. 安全防护设施：* 规定施工工地应设置的安全防护设施，包括围栏、警示标志、安全通道等，确保工地的安全隐患得到有效控制。
6. 应急预案与演练：* 制定应急预案，明确各类事故的应急处理流程，定期进行演练，提高施工工地应对突发事件的应变能力。
7. 安全文明宣传：* 设定宣传计划，通过各种途径向施工工地的从业人员传达安全文明施工的理念，培养文明作业的良好氛围。
8. 安全生产奖惩机制：* 建立安全生产奖惩机制，对安全表现出色的团队或个人给予奖励，对违反安全规定的行为进行相应的处罚，形成明确的激励和惩戒机制。
9. 安全文明督查与考核：* 建立安全文明施工的督查和考核机制，由专业的安全管理团队对施工现场进行定期检查，并对相关单位进行评估。
10. 环境保护：-强调施工过程中对环境的保护，包括对土壤、水源和空气的污染防控措施，确保施工过程对周边环境的影响降到最低。
中建安全文明施工标准化体系的制定和执行旨在通过标准的规范和管理，提高施工工地的安全文明水平，保障从业人员的生命安全和身体健康，促进行业的可持续发展。

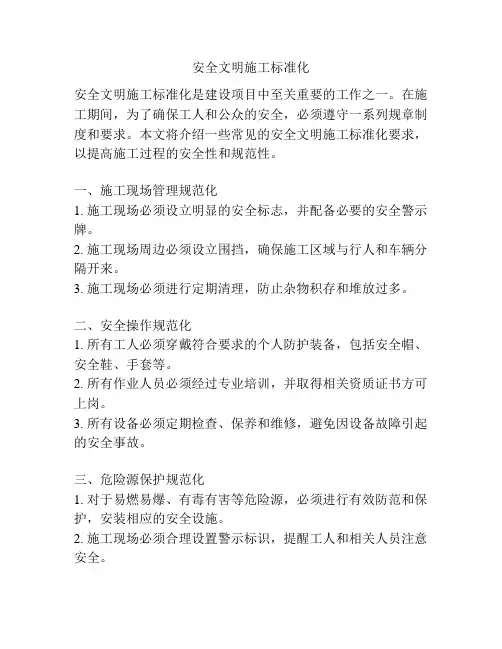

安全文明施工标准化
安全文明施工标准化
安全文明施工标准化是建设项目中至关重要的工作之一。
在施工期间，为了确保工人和公众的安全，必须遵守一系列规章制度和要求。
本文将介绍一些常见的安全文明施工标准化要求，以提高施工过程的安全性和规范性。
一、施工现场管理规范化
1. 施工现场必须设立明显的安全标志，并配备必要的安全警示牌。
2. 施工现场周边必须设立围挡，确保施工区域与行人和车辆分隔开来。
3. 施工现场必须进行定期清理，防止杂物积存和堆放过多。
二、安全操作规范化
1. 所有工人必须穿戴符合要求的个人防护装备，包括安全帽、安全鞋、手套等。
2. 所有作业人员必须经过专业培训，并取得相关资质证书方可上岗。
3. 所有设备必须定期检查、保养和维修，避免因设备故障引起的安全事故。
三、危险源保护规范化
1. 对于易燃易爆、有毒有害等危险源，必须进行有效防范和保护，安装相应的安全设施。
2. 施工现场必须合理设置警示标识，提醒工人和相关人员注意安全。
四、紧急救援规范化
1. 施工现场必须配备应急救援设备和设施，包括急救箱、消防器材等。
2. 所有工人必须进行应急救援演练，熟悉不同紧急情况下的应对措施。
五、环境保护规范化
1. 施工现场必须按照环境保护要求进行施工，严禁随意倾倒废弃物和污水。
2. 工人必须遵守环境保护法规，尽可能减少对周边环境的污染。
通过制定和遵守上述安全文明施工标准化要求，可以有效降低施工过程中发生事故的概率，保障工人和公众的生命安全。
同时，合规施工也能提高工程质量，减少环境污染，实现可持续发展。
工地创建方案：安全文明施工的标准化
工地创建方案：安全文明施工的标准化1. 方案概述本方案旨在指导工地在施工过程中实现安全文明施工的标准化，确保施工现场的安全、有序、环保，提高施工质量，促进工程进度。
2. 安全文明施工标准化目标- 事故零发生：通过严格的安全管理，确保施工现场无安全事故发生。
- 环保达标：严格按照国家环保法规，确保施工过程中的废弃物、噪音等对环境的影响降至最低。
- 质量优良：通过标准化施工流程，提高施工质量，确保工程合格率。
- 文明施工：加强施工现场的文明管理，提高施工人员的安全意识和文明素养。
3. 安全文明施工标准化内容3.1 安全管理- 制定施工现场安全管理规章制度，明确各级管理人员的安全职责。
- 对施工现场进行全面安全风险评估，制定应对措施。
- 定期组织安全培训，提高施工人员的安全意识和自我保护能力。
3.2 环境保护- 制定施工现场环境保护措施，严格执行国家环保法规。
- 对施工现场进行绿化，设置围挡，降低噪音污染。
- 合理处理施工现场的废弃物，实现资源化利用。
3.3 施工质量- 制定施工现场质量管理体系，明确质量控制流程。
- 对施工材料进行严格检测，确保质量合格。
- 加强施工过程的质量监督，及时发现并整改质量问题。
3.4 文明施工- 制定施工现场文明施工规范，加强施工现场的卫生和秩序管理。
- 加强施工人员的生活区管理，提供良好的生活环境。
- 开展文明施工宣传活动，提高施工人员的文明素养。
4. 实施与监督- 成立施工现场管理小组，负责方案的实施与监督。
- 定期对施工现场进行巡查，对存在的问题进行整改。
- 对施工现场的管理人员进行绩效考核，激励其履行职责。
5. 效果评估与改进- 定期对施工现场进行效果评估，对存在的问题进行改进。
- 收集施工人员、周边居民的意见和建议，不断优化施工环境。
- 加强与政府、行业协会等的沟通与合作，提升施工现场的整体水平。
6. 总结通过实施本方案，工地将实现安全文明施工的标准化，提高施工质量，保障施工现场的安全、环保和文明，为我国建筑事业的发展贡献力量。
安全文明施工标准化
安全文明施工是建筑施工企业安全生产的重要保障，也是企业形象和竞争力的重要体现。 通过实施安全文明施工，可以提高企业的安全管理水平，减少安全事故的发生，保障作
业人员的生命安全和身体健康，同时也有助于提升企业的社会形象和市场竞争力。
安全文明施工的基本原则
预防为主原则
安全文明施工应以预防为主，采取必 要的安全措施，预防安全事故的发生。
某道路建设安全文明施工标准化实施
总结词
因地制宜、科学管理、效益显著
详细描述
该道路建设项目根据施工现场实际情况，因 地制宜地制定安全文明施工标准。通过科学 的管理手段和有效的监控措施，确保了施工 过程中的安全与环保。同时，该道路建设项 目在成本控制和工期把握方面也取得了显著
效益。
某水利工程安全文明施工标准化实施
要点一
总结词
要点二
详细描述
严格监管、规范操作、保障有力
该水利工程项目在施工过程中，注重安全文明施工标准的 制定和实施。通过严格的监管和规范的操作，有效保障了 施工过程的安全与质量。同时，该水利工程项目在推进过 程中，注重与当地社区的沟通和协调，实现了良好的社会 效益。
THANKS
感谢观看
总结词
采取有效措施，确保施工现场的废水得到妥善处理，减少对周边环境的影响。
详细描述
建立废水处理设施，对施工现场产生的废水进行沉淀、过滤、消毒等处理；合理安排废水处理和排放 计划，确保废水达标排放；加强对施工现场的清洁和冲洗管理，减少废水的产生量；对处理后的废水 进行监测和检测，确保符合环保标准。
废弃物处理措施
安全文明施工标准化
• 安全文明施工概述 • 安全文明施工管理 • 施工现场安全防护 • 安全文明施工措施 • 安全文明施工标准化实施案例
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
落地式脚手架实景图片
8.悬挑式脚手架
• 悬挑外架的警示带设于悬挑型钢的顶部，每悬挑一次设置一道；悬挑 工字钢刷红白相间油漆，尺寸同警示带。其余同落地式脚手架。 • 采用16#工字钢主挑梁,结构外悬挑段长度不宜大于1.4m，建筑物内型 钢锚固长度是外悬挑1.5倍。工字钢采用φ14钢丝绳斜拉，锚固端及上 层边梁顶预埋U
基坑临边防护实景图片
• ② 楼梯临边防护 • 楼梯及休息平台临边采用φ48 钢管搭设防护栏杆，水平杆二 道（需要挂设安全网的位置为 三道水平杆）。 • 防护栏杆的水平杆、立杆必须 刷间距为400mm红白相间的警 示油漆，所有水平杆控制伸出 立杆外侧100mm； • 防护栏杆立杆固定方式：采用 冲击钻钻孔，打入1φ18钢筋， 深度≥200mm、外露150mm， 与立杆焊接； • 楼梯护栏是否需要挂安全网根 据现场实际情况确定。 • 楼梯间必须设置照明，采用 36V低压供电，并设置灯罩。
水平洞口防护实景图片
• ③ 边长在500～1500mm （含1500mm)的水平洞口 防护 • 采用洞口上部铺木枋（立 放）@400mm，上盖18mm 厚木胶合板用铁钉钉牢， 木枋侧面与地面之间的缝 隙也用18mm厚木胶合板封 严，面层刷红白相间的警 示油漆间距20cm角度45°。 洞口周边设置交圈的φ48钢 管防护栏杆，防护栏杆的 水平杆、立杆刷间距为 400mm红白相间油漆，并 在最上一道水平杠处悬挂 “当心坠落”警示标志。 所有水平杆控制伸出立杆 外侧100mm。
2.临边防护
• ①基坑临边防护 • 基坑开挖深度超过2000mm时,必须搭设基坑临边防护栏杆。基坑 临边防护栏杆采用钢管搭设，设置三道水平杆，立杆间距不大 于1800mm，立杆打入地面以下深度≥700mm（若基坑顶面有混 凝土压顶梁则预埋1φ18钢筋，深度≥500mm、外露150mm，与 立杆焊接），防护栏杆下部设置200mm高18mm厚木胶合板挡脚 板，防护栏杆的水平杆、立杆以及挡脚板，必须刷间距400mm 的红白相间的警示油漆。所有水平杆控制伸出立杆外100mm； 防护栏杆靠基坑侧满挂密目安全网，在醒目处悬挂“当心坠落” 安全警示标志，并设置夜间警示灯； • 基坑排水沟设置在防护栏杆外侧，采取有组织排水。
配电箱实景图片
12.塔吊底层防护
• 塔吊底层需要设置1600mm高防 护栏杆，刷红白相间警示油漆, 居中位置设置钢筋防护门，门 框及骨架用25×50mm方钢焊接 制作，骨架内钢筋直径为φ14～ φ16，竖向钢筋间距不大于 150mm，刷中建蓝油漆，上锁。 门上悬挂“禁止攀登”安全警 示标志； • 塔吊楼层洞口按照“水平洞口 防护”防护要求搭设防护栏杆。
一、安全生产标准化
• 1、水平洞口防护。
• ①边长在25～200mm（含 200mm)的水平洞口防护 • 采用洞口楔紧2根木枋（立 放），上盖18mm厚木胶合 板用铁钉钉牢，面层刷红 白相间的警示油漆间距 20cm角度45°。
水平洞口防护实景图片
• ② 边长在200～500mm（含 500mm)的水平洞口防护 • 采用洞口上部盖18mm厚木 胶合板用φ8膨胀螺栓固定， 面层刷红白相间的警示油漆 间距20cm角度45°。
塔吊底层防护实景图片
危险源标识牌实景图片
二、文明施工标准化
• 1.装配式围墙 • 围板面板统一采用0.5mm厚镀锌铁皮瓦，高度≥2.0米， 骨架用40×40×2角钢焊接而成，角钢立柱埋深≥500mm， 角钢立柱间距≤3米，围蔽脚线统一采用砖砌20厘米高 的180墙，防止余泥杂物泻出围板外。
2.吸烟亭
• 施工现场应设置简易 吸烟亭；采用φ48钢管 搭设，屋盖采用型钢 骨架，0.5mm厚蓝色 镀锌铁皮瓦屋盖。
吸烟亭实景图片
3.钢筋堆场
• 钢筋应架空堆放，避免与土壤接触。采用砼梁，砼梁采用C30砼,宽 30cm，高25cm。钢筋两侧采用0.6m高16#槽钢或工字钢围挡，围档间 距1.2m，槽钢埋入砼梁内不少于200mm。钢筋堆放高度不得超过两侧 槽钢高度； • 现场钢材和钢筋半成品堆放保管工作规范,标识清晰。钢材应按批、分 钢种、品种、直径、外型妥善堆放，每垛钢材应设置材料标识牌，标 识牌上应标明材料的产地、规格、品种、数量、状态注明合格与不合 格、进场日期等。
5.卸料平台
•
•
•
•
卸料平台的制作安装必须编制专项施工方案， 并经计算验证后方可实施； 卸料平台采用16#工字钢焊接成主框架，上 铺50×100×2000mm木枋@300,面层18mm厚 木胶合板；卸料平台必须与建筑结构有可靠 连接，两侧应分别设置前后两道斜拉钢丝绳， 使用绳卡连接，禁止使用花蓝螺栓进行连接, 锚固端预埋φ20 U型环；钢丝绳卡固定时， 绳卡数量不得少于4个，绳卡间距不少于6D， 等间距排列。绳头距最后一个绳卡的长度不 少于140mm，并采用细钢丝捆扎，绳卡滑鞍 放在钢丝绳工作时受力的一侧，U型螺栓扣 在钢丝绳的尾端一侧，不得正反交错设置绳 卡。钢丝绳受力前固定绳卡，受力后要再度 紧固，并拧紧到使两绳直径高度压扁1/3， 作业中经常检查紧固情况； 卸料平台两侧设置二道1200mm高防护栏杆， 其主杆必须与主悬挑工字钢焊接固定，防护 栏杆内侧满挂密目安全网，底部设置200mm 高18mm厚木胶合板，立杆、防护栏杆、挡 脚板均刷红白相间警示油漆，间距40cm。卸 料平台两侧悬挂卸载标识牌； 卸料平台正面设置950(宽)×575(高)mm双开 门，骨架用25×50mm方钢焊接制作，骨架 内采用1mm厚30×30钢板网，外侧设置安全 平网。
变压器防护实景图片
10.电缆埋地敷设
电缆埋地敷设标识
11.配电箱
• 配电箱（柜）应采用冷轧 钢板或绝缘材料制作，总 配电柜、分配电箱箱体钢 板厚度不小于1.5mm，开 关箱箱体钢板厚度不小于 1.2mm。所有箱体内均贴 电路系统图, • 箱体均要上锁，箱体右下 角标明电箱名称、责任人、 电话、编号，左边居中位 置粘贴闪电标志。固定式 分配电箱必须搭设防护棚。
水平洞口防护实景图片
• ④ 边长在1500mm以上的 水平洞口防护 • 洞口周边设置交圈的φ48钢 管防护栏杆，立杆间距不 大于1800mm，防护栏杆下 部设置200mm高18mm厚木 胶合板挡脚板，防护栏杆 的水平杆、立杆以及挡脚 板，必须刷间距为400mm 红白相间的警示油漆，防 护栏杆外立面满挂密目安 全网并在最上一道水平杠 处悬挂“当心坠落”警示 标志。所有水平杆控制伸 出立杆外侧100mm。
卸料平台实景图片
6.钢筋、木工加工棚
• 加工棚基础采用1500×800×1000mmC20 素砼基础(若基础地基承载力不能满足要 求则配置φ6@200×200单层双向底筋)，基 础顶面预埋500×500×6mm钢板，4φ18钢 筋与钢板穿孔塞焊，加工棚立柱与基础预 埋钢板焊接连接； • 立杆采用20#工字钢立柱，立杆间距4m， 高3m，刷红色油漆； • 屋架采用20#工字钢主挑梁，φ48钢管次梁， 宽5m，高0.5m，刷红色油漆，屋盖采用 0.5mm厚镀锌铁皮瓦， • 加工棚顶面四周悬挂安全警示标语及安全 警示牌。
楼层临边防护实景图片
3.安全通道
• 在进入建筑物入口处，或建筑物边物 体坠落半径范围内的人行通道处均需 设置安全通道；安全通道防护采用 φ48钢管搭设，长度为30为3800mm。 • 安全通道防护棚采用双层防护，两层 之间距离为800mm，顶层铺脚手板、 下层铺50×100木枋@350，上钉18mm 厚木胶合板。安全通道防护棚顶层设 置防护栏杆，高度1200mm，两道水 平杆，栏杆刷间距为400mm红白相间 的警示油漆，除入口处外其余三面满 挂密目安全网。 • 安全通道防护棚两侧应设置八字撑， 并满挂密目安全网,所有水平杆控制伸 出立杆外侧100mm；安全通道防护棚 进口两侧应搭设钢管立柱 （900×900），在安全通道防护棚进 口处张挂安全警示标志牌和安全宣传 标语；安全标牌制作底板采用PVC板 或铝塑板，面层采用户外贴膜。
安全通道实景图片
4.竖向洞口防护 • 下边沿至楼板或底面低于 80cm的窗台等竖向洞口， 如侧边落差大于2m时，需 加设1200mm高防护拉杆； 洞口宽度≤1800mm的采用 单立杆,冲击钻钻孔，打入 1φ18钢筋，深度≥200mm、 外露150mm，与立杆焊接； 洞口宽度＞1800mm的可按 照楼层、屋面临边防护要 求搭设防护栏杆。
悬挑脚手架实景图片
悬挑脚手架实景图片
9.变压器防护
• 变压器防护搭设材料采用圆竹 和圆木（主竹杆、顶端受力横 杆、剪刀撑小头直径不小于8cm； 辅助竹杆、水平连系竹杆小头 直径不小于4cm），变压器四周 砌筑2m高M7.5水泥砂浆MU10灰 砂砖180mm宽砖墙，外侧抹 20mm厚1:3水泥砂浆，围墙上端 0.2米高，下端0.3米高刷蓝色色 带；居中位置金属防护门，门 框及骨架用25×50mm方钢焊接 制作，骨架内采用厚度1mm钢 板以及30×30钢板网，刷中建 蓝油漆，上锁。门上悬挂“当 心触电、禁止入内”安全警示 牌。
楼梯临边防护实景图片
③ 楼层、屋面临边防护 • 当临边窗台或屋面女儿墙高度≤800mm，外侧高差大于2000mm时， 需要搭设临边防护； • 楼层临边防护栏杆采用φ48钢管搭设，水平杆设置三道，立杆间距 不大于1800mm，防护栏杆下部设置200mm高18mm厚木胶合板挡 脚板；立杆与建筑物必须有牢固的连接。有结构柱处采用钢管抱 箍方式拉结，其余部位采用冲击钻钻孔，打入1φ18钢筋，深度 ≥200mm、外露150mm，与立杆焊接，并每隔2根立杆设置一斜拉 杆,底部打入1φ18钢筋与拉杆焊接，深度≥80mm、外露150mm。也 可利用原有外架连墙杆预埋的短钢管与立杆用旋转扣件连接；防 护栏杆的水平杆、立杆以及挡脚板，必须刷间距为400mm红白相 间的警示油漆。所有水平杆控制伸出立杆外侧100mm； • 作业层的防护栏杆高度不低于1200mm；屋面层防护栏杆不于 1500mm，第一道离地200mm，第二道离地850mm。
钢筋、木工加工棚实景图片
