ZGF系列直流高压发生器使用说明书
高压发生器使用方法说明书
高压发生器使用方法说明书一、产品概述高压发生器是一种用于产生高压电场或高压气体的设备，广泛应用于科研、实验室和工业领域。
本说明书将详细介绍高压发生器的使用方法，包括准备工作、操作步骤和注意事项。
请用户在使用之前仔细阅读本说明书，并按照指示操作。
二、准备工作在使用高压发生器之前，需要进行以下准备工作：1. 确保工作环境干燥、通风良好，远离易燃物品。
2. 对高压发生器进行视觉检查，确保设备外观完好无损。
3. 检查电源线和接线端子，确保连接牢固，避免电源泄露。
4. 根据实际需求选择合适的电压、电流和频率，设置参数。
三、操作步骤1. 打开高压发生器的电源开关，待指示灯亮起后，确认设备已经启动。
2. 调节电压和电流控制钮，将其调至所需数值。
需注意逐渐增加或减小数值，避免突然变化造成设备损坏或人身危险。
3. 使用高压发生器时，应佩戴绝缘手套和护目镜，确保人身安全。
4. 将待处理的物体或样品放置于高压发生器的工作台上，并确保与电极接触良好。
5. 关注实时监控仪表的读数，并根据需要进行调整，以便达到预期效果。
6. 在使用过程中，严禁将手指或其他金属物品接触高压区域，以免触电或造成设备故障。
7. 使用结束后，先关闭高压发生器的电源开关，等待设备停止运行后再进行下一步操作。
四、注意事项1. 高压发生器必须由合格的专业人员进行操作，任何时候都不得随意拆解或调整设备内部结构。
2. 在进行维修或清洁时，必须切断电源，并等待设备冷却后再进行操作。
3. 高压发生器应放置在平稳的工作台上，避免碰撞或摔落，以免损坏设备或引发安全事故。
4. 如果设备出现异常噪音、异味或烟雾等情况，应立即停止使用，并联系售后服务。
5. 高压发生器使用过程中，如遇雷暴等恶劣天气，请及时切断电源，并移至安全地方。
6. 高压发生器在长时间不使用时，应妥善存放于干燥通风的地方。
7. 为了保持设备的性能和寿命，定期进行维护，清洁设备表面，并定期更换损坏的零部件。

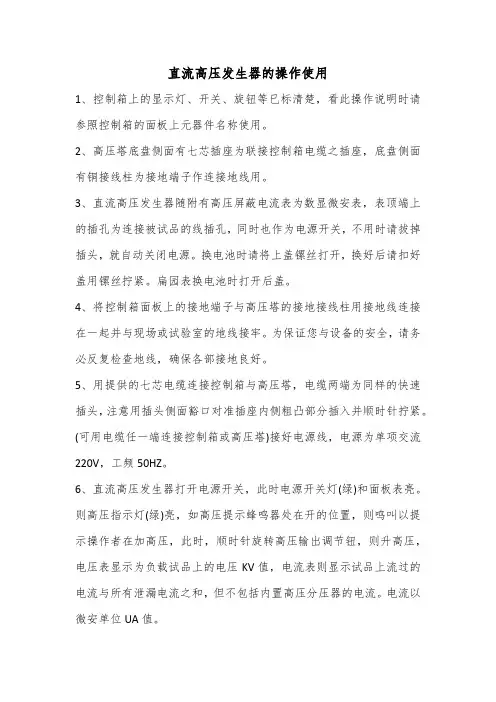

直流高压发生器的操作使用
直流高压发生器的操作使用1、控制箱上的显示灯、开关、旋钮等已标清楚，看此操作说明时请参照控制箱的面板上元器件名称使用。
2、高压塔底盘侧面有七芯插座为联接控制箱电缆之插座，底盘侧面有铜接线柱为接地端子作连接地线用。
3、直流高压发生器随附有高压屏蔽电流表为数显微安表，表顶端上的插孔为连接被试品的线插孔，同时也作为电源开关，不用时请拔掉插头，就自动关闭电源。
换电池时请将上盖镙丝打开，换好后请扣好盖用镙丝拧紧。
扁园表换电池时打开后盖。
4、将控制箱面板上的接地端子与高压塔的接地接线柱用接地线连接在一起并与现场或试验室的地线接牢。
为保证您与设备的安全，请务必反复检查地线，确保各部接地良好。
5、用提供的七芯电缆连接控制箱与高压塔，电缆两端为同样的快速插头，注意用插头侧面豁口对准插座内侧粗凸部分插入并顺时针拧紧。
(可用电缆任一端连接控制箱或高压塔)接好电源线，电源为单项交流220V，工频50HZ。
6、直流高压发生器打开电源开关，此时电源开关灯(绿)和面板表亮。
则高压指示灯(绿)亮，如高压提示蜂鸣器处在开的位置，则鸣叫以提示操作者在加高压，此时，顺时针旋转高压输出调节钮，则升高压，电压表显示为负载试品上的电压KV值，电流表则显示试品上流过的电流与所有泄漏电流之和，但不包括内置高压分压器的电流。
电流以微安单位UA值。
7、如果打开电源开关，高压显示灯(绿)不亮，且故障显示中"回零"灯(红)亮时、则表示高压输出调节钮未在零位上，请逆时针旋转此钮至"零位"上，并将微调电压旋钮回到零位上，些"回零"灯灭，再顺时针调节即可升压。
8、直流高压发生器若不需要额定输出电压范围内的调压保护时，要把过压保护整定钮顺时针旋至大值。
此时，当输出电压超过额定输出电压时即自动保护，切断高压。
若要求在额定输出电压范围内进行调压保护时，请空载升压按以上步骤升压到预定的保护电压上，再将过压保护整定旋钮慢慢逆时针旋转到所需要的电压上，作过压保护动作，"过压"指示灯亮，保持过压保护整定旋钮就定于此位置上，将升压旋钮回到零位上，关闭电源。
ZGF直流高压发生器使用手册
ZGF直流高压发生器使用手册第一章引言1.1产品概述DGF直流高压发生器是一种用于产生高压直流电的设备，主要用途包括工业领域的电磁兼容性测试、高压电源供应以及实验室科研等。
本手册将介绍DGF直流高压发生器的基本原理、功能特点、操作注意事项等内容。
1.2产品特点（1）输出电压范围广，可调节范围为0至3000V；（2）稳定性高，能够稳定输出高压直流电；（3）具备保护装置，包括过压保护、短路保护等；（4）操作简单，配备LCD显示屏，支持触摸功能；（5）具备远程控制接口，可与计算机进行连接，实现远程操作。
第二章安全指引2.1使用环境DGF直流高压发生器应在环境温度5~40℃，相对湿度＜80%的条件下使用。
使用过程中应避免受潮、高温、腐蚀性气体等恶劣环境。
2.2电源要求接入电源前，应检查电源电压与设备额定电压是否匹配。
如果电源过电压或低电压，不得开机使用，以防损坏设备或引发危险。
2.3设备连接在进行设备连接前，应先确保电源已关闭，并拔掉电源插头。
各种接线操作应准确无误，严禁乱接线或接反。
2.4防触电措施不得在设备工作时，触摸设备内的任何零部件。
如需清洗设备或更换零部件，需要先切断电源，待设备完全停止运行后再进行操作。
第三章设备操作3.1开机和关机（1）接通电源，插好电源插头；（2）按下电源开关，设备将开始自检过程，待显示屏亮起后，系统进入待机模式；（3）长按电源开关，设备将关机。
3.2设置输出电压（1）按下输出电压设置按钮，进入电压设置界面；（2）通过上下箭头键调节输出电压，确认后按下设置键保存；（3）再次按下输出电压设置按钮即可退出设置界面。
3.3输出电压控制（1）按下输出电压控制按钮，进入电压控制界面；（2）通过上下箭头键调节输出电压大小，按下确定键确认设定值；（3）再次按下输出电压控制按钮即可退出电压控制界面。
第四章故障排除4.1无法开机（1）检查电源插座是否通电，插头是否接触良好；（2）检查电源是否过电压或低电压；（3）检查设备是否有损坏，是否有零部件松动。
ZGF3mA300kV直流高压发生器操作说明
ZGF-3mA/300kV直流高压发生器操作说明我们的质量方针：以客户需求为宗旨，以科技创新为动力，以严格管理为保证，以国际水平为目标，为广大客户提供满意的产品和服务。
ZGF-3mA/300kV直流高压发生器具有多种保护功能，如：低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。
故障取样采用专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，动作时间一般在10微秒可完全关断直流主回路。
ZGF-3mA/300kV直流高压发生器技术参数：输出电压(kV) 200输出电流(mA) 3输出功率(W) 600充电电流(mA) 3控制箱重量(kg) 4.5倍压筒重量(kg) 7.9倍压筒规格(mm) Ф110 810电压测量误差 1%(满度)±1个字电流测量误差 1%(满度)±1个字过压整定误差过压保护采用拨码设置，一目了然（精度≤1.0％）0.75切换误差 ZGF-300kV/3mA直流高压发生器高精度0.75UDC-1mA单触按钮（精度≤1.0％）最适合氧化锌避雷器试验波纹系数≤0.5%工作方式间断使用：额定负载30分钟1.1倍额定电压使用：10分钟工作环境温度：-10℃～+40℃相对湿度：室温为25℃时不大于85％（无凝露）海拔高度：1500米以下带电容负荷被试品电容量无限制结构特点电气绝缘倍压筒空气绝缘、无泄漏之虑ZGF-3mA/300kV直流高压发生器操作说明：●控制箱上的显示灯、开关、旋钮等都已标注清晰，看此操作说明时，请参照控制箱的面板上元器件名称使用。
●高压塔底盘侧面有七芯插座为联接控制箱电缆之插座，底盘侧面有铜接线柱为接地端子作连接地线用。
●随附有高压屏蔽电流表为数显微安表，表顶端上的插孔为连接被试品的线插孔，同时也作为电源开关，不用时请拔掉插头，就自动关闭电源。
换电池时请将上盖镙丝打开，换好后请扣好盖用镙丝拧紧。
扁园表换电池时打开后盖。
1、将控制箱面板上的接地端子与高压塔的接地接线柱，用接地线连接在一起，并与现场或试验室的地线接牢。
直流高压发生器参数说明
直流高压发生器参数说明ZGF-400kV/5mA直流高压发生器各项指标技术指标：1、输出电压极性：负极性2、工作电源：AC220V±10%,50HZ3、电压测量误差：满度2%±1d,zui高分辨率0.1KV4、电流测量误差：满度1%±1d,zui高分辨率0.1UA5、波纹系数优于1%6、电压稳定度：随机波动电网变化±10%时≤0.5%7、ZGF-400kV/5mA直流高压发生器工作方式：间断工作制,额定电压、电流下工作时间不少于30min8、环境温度：-10℃～50℃9、相对湿度：≤85%（25℃）10、海拔高度：2000米特征：1、直流高压发生器具有纹波系数小、电压输出稳定可靠、无噪音、可靠性好2、具有过压、过流、零压启动和故障保护功能，电压保护值可整定，显示直观3、电压、电流采用数码显示，且通电源就有读数，方便监视输出状态4、具有0.75倍电压换算，方便测试氧化锌避雷器5、产品结构紧凑、体积小、携带方便注意事项：1、使用高频直流高压发生器的工作人员，必须具有"高压试验上岗证"的专业人员。
2、使用本仪器请用户必须按《电力安规》168条规定。
3、试验前请检查所有试验接线、控制箱、倍压筒和试品的接地线是否接好。
试验回路接地线应按本仪器说明书的要求，一点接地。
4、对大电容试品的放电应用放电电阻棒对试品放电。
6、高频直流高压发生器控制箱电源为交流AC220V±10%，50Hz。
如果电源经1/1隔离变或现场用自发电源，则必须人为将电源有一点连接大地。
精品资料欢迎下载。
BLBLZGF直流高压发生器.
BL BLZGF直流高压发生器使用说明书武汉博朗恒业电气有限公司安全警告●使用直流高压发生器的工作人员必须是具有“高压试验上岗证”的专业人员。
●使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点；当更换试品和接线时应先将两个电源断开点明显断开。
●试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。
试验回路接地线应按本说明书（图6）所示一点接地。
●对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。
放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离高空气间隙开始游离放电．有嘶嘶声：当无声音时可用随电棒放电，最后直接接上地线放电。
●直流高压在200kV及以上时，尽管试验人员穿绝缘鞋且处在安全距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。
试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小一般不会对人造成伤害。
一、简介BLZGF系列直流高压发生器是根据中国行业标准ZBF24003—90《便携式直流高压发生器通用技术条件》的要求，重新设计制造的第三代便携式直流高压发生器。
适用于电力部门、企业动力部门对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。
BLZGF列直流高压发生器采用中频倍压电路。
率先应用最新的PWM脉宽调制技术和大功率IGBT器件。
并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。
使直流高压试验实现了高品质、便携式并能承受额定电压放电而不损坏。
BLZGF系列直流高压发生器是我公司潜心研究而推出的新一代产品。
在保留了BLZGF 一些特点的基础上，作了如下重大改进：采用了电压大反馈，因此输出电压稳定度得到大幅度提高，电压漂移量较小；高压过压整定采用数字拨盘开关，能将整定电压值直观显示，并具有较高的整定精度；增设了高精度o．75UDc—1mA功能按纽，给氧化锌避雷器测量带来了极大的方便；输出电压调节采用单个多圈电位器，升压过程平稳，调节精度高，操作简单；为考虑用户不同的工作场所均能方便使用，本公司精心设计了立卧两用机箱：在现场打开箱盖即可卧式使用；在室内工作台上可立放使用。
ZGF便携式直流高压发生器使用说明书
一、概说SXJS-IV型系列智能化介质损耗测试仪是一种先进的测量介质损耗（tgδ）和电容容量（Cx）的仪器，用于工频高压下，测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗（tgδ）和电容容量（Cx）。
它淘汰了QSI高压电桥，具有操作简单、中文显示、打印，使用方便、无需换算、自带高压，抗干扰能力强等优点。
SXJS-IV体积小、重量轻，是我厂的第三代智能化介质损耗测试仪。
二、技术指标1、环境温度：0~40℃（液晶屏应避免长时日照）2、相对湿度：30％~70％3、供电电源：电压：220V±10％，频率50±1Hz4、外形尺寸：长×宽×高=4900mm×300mm×390mm5、重量：约18kg6、输出功率：1KV A7、显示分辨率：4位8、测量范围：介质损耗（tgδ）：0-50％电容容量（Cx）和加载电压：2.5KV档：≤300nF（300000pF）3KV档：≤200nF（200000pF）5KV档：≤76nF（76000pF）7.5KV档：≤34nF（34000pF）10 KV档：≤20nF（20000pF）9、基本测量误差：介质损耗(tgδ)：1％±0.07％（加载电流20μA~500mA）正接介质损耗(tgδ)：2％±0.09％（加载电流5μA~ 20mA）反接电容容量( Cx )：1.5%±1.5pF三、结构仪器为升压与测量一体化结构，输出电压2.5KV~10KV五档可调，以适应各种需要，在测量对无需任何外部设备。
接线与QSI电桥相似，但比其方便。
图一为仪器操作面板图，图二为仪器接线端面图。
(1) 显示窗———————液晶显示屏。
(2) 试验电压选择开关——当开关置于“关”时，仪器无高压输出。
(3) 操作键盘——————选择测量方式、起动、停止、打印等操作。
(4) 电源插座——————保险丝用5A。
ZGF系列直流高压发生器使用说明书
ZGF系列直流高压发生器使用说明书目.录一、简介 (1)二、主要技术性能 (1)三、工作原理框图 (2)四、使用说明 (2)五、操作步骤 (4)六、安全性试验检查 (4)七、典型泄漏电流曲线图 (4)八、直流试验部分接线示意图 (5)九、注意事项 (7)十、故障检查及处理 (8)H 、装箱单 (8)十二、可选附件 (8)一、简介ZGF系列直流发生器采用中高频倍压整电路，应用最新的PWM脉宽调制技术和大功率1GBT器件。
能连续调节直流高压、节能、电压调节线性度好、稳定、输出直流电压纹波非常小。
由于采用高频，电感、电容等滤波回路时间常数减小，有利于自动调节回路的品质和输出波形的改善及减小体积，便于携带。
各项技术指标符合中国现行标准ZGF24003-90《便携式直流高压发生器通用技术》的要求。
能同时测量泄漏电流，对绝缘损伤较小。
对于氧化避雷器75%电压有一键锁定，自动调节至75%电压，无须人工计算与调节。
某些指标优于《无间隙金属氧化避雷器》≪GB11032-89»中规定。
严格按照企业标准《Q/WDS01-2000》生产。
并已通过《MC量制鄂字01000345号》制造许可。
二、主要技术性能工作电源±10%电压测量数显±1% 1个字电流测量数显±1% 1个字电压稳定度随机波动，电源电压±10%时≤l%o如需要更高稳定度，可订制WO.l%o直流高压脉动因数≤ 3%工作方式间断使用30分钟环境温度-10°C-50°C相对湿度<90%无凝露25℃时海拔高度1500m以下三、工作原理图四、使用说明（一）操作面板说明o o o o o θ* l~~I o-I I o-θ □[∏] OOO1、数显电流表：数字显示直流高压输出电流值；2、电源信号灯（绿色）：表示仪器接通电源，处于待机状态；3、零位信号灯（黄色）：本仪器有零位保护功能。
零位灯没亮，仪器无法启动;反之方可启动；4、工作信号灯（红色）：高压回路接通后红灯亮，表示仪器可升压试验；5、保护闪光灯（红闪）：在过流、过压或接线不对情况下，灯亮；6、数显电压表：显示直流高压输出电压值；7、复位及停止按钮，断高压回路及系统初始化复位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZGF系列直流高压发生器使用说明书
目录
一、简介 (1)
二、主要技术性能 (1)
三、工作原理框图 (2)
四、使用说明 (2)
五、操作步骤 (4)
六、安全性试验检查 (4)
七、典型泄漏电流曲线图 (4)
八、直流试验部分接线示意图 (5)
九、注意事项 (7)
十、故障检查及处理 (8)
十一、装箱单 (8)
十二、可选附件 (8)
一、简介
ZGF系列直流发生器采用中高频倍压整电路，应用最新的PWM脉宽调制技术和大功率IGBT器件。
能连续调节直流高压、节能、电压调节线性度好、稳定、输出直流电压纹波非常小。
由于采用高频，电感、电容等滤波回路时间常数减小，有利于自动调节回路的品质和输出波形的改善及减小体积，便于携带。
各项技术指标符合中国现行标准ZGF24003-90《便携式直流高压发生器通用技术》的要求。
能同时测量泄漏电流，对绝缘损伤较小。
对于氧化避雷器75%电压有一键锁定，自动调节至75%电压，无须人工计算与调节。
某些指标优于《无间隙金属氧化避雷器》《GB11032-89》中规定。
严格按照企业标准《Q/WDS01-2000》生产。
并已通过《MC量制鄂字01000345号》制造许可。
二、主要技术性能
工作电源 50Hz 220V ±10％
电压测量数显±1％ 1个字
电流测量数显±1％ 1个字
电压稳定度随机波动，电源电压±10％时≤1‰
如需要更高稳定度，可订制≤0.1‰
直流高压脉动因数≤ 3％
工作方式间断使用30分钟
环境温度 -10℃≈50℃
相对湿度＜90％无凝露25℃时
海拔高度 1500m以下
三、工作原理图
四、使用说明
（一） 操作面板说明
1、数显电流表：数字显示直流高压输出电流值；
2、电源信号灯（绿色）：表示仪器接通电源，处于待机状态；
3、零位信号灯（黄色）：本仪器有零位保护功能。
零位灯没亮，仪器无法启动；
反之方可启动；
4、工作信号灯（红色）：高压回路接通后红灯亮，表示仪器可升压试验；
5、保护闪光灯（红闪）：在过流、过压或接线不对情况下，灯亮；
6、数显电压表：显示直流高压输出电压值；
7、复位及停止按钮，断高压回路及系统初始化复位。
8、输出电压调整电位器，顺时针为升压，反之为降压；
9、启动按钮：高压回路合闸，工作灯亮，表示仪器可升压试验；
10、输出电压过压拨码盘设定：在未升压前，先必须预置好过压整定，例如：型
号为60KV直高发以白色依次为百伏、千伏、万伏为单位。
其它以白色依次为千伏、万伏、十万伏为单位；
11、电源开关；
12 、75%电压功能按钮，测试氧化避雷器1mA时按一下此键，电压会自动调节至
75%的电压，即为氧化避雷器75%试验。
如果要恢复正常状态，必需停止试验或把电压调节至零位。
13、电源插座：整机电源输入，插座本身自带保险管；
14、接地端：安全接地；
15 、五芯插座：与倍压箱对接；
16 、75%指示灯（红色）：指示灯亮，表示仪器为75%状态，反之为正常状态。
（三）高压倍压箱说明
1、顶帽
2、均压球
3、倍压筒
4、五芯航插
5、接地端
6、底座
五、操作步骤
（一）使用前的准备
在使用前应先检查其完好性。
联接电缆不应有断路和短路。
倍压筒无凝露现
象。
将控制箱与倍压筒电缆专用电缆联接好。
用2.5平方以上的铜线可靠接地！！预置好过压整定您所需要的高压保护值。
（二）接通电源
打开电源开关，然后将输出电位器逆时针旋转到零位，零位灯亮后，按下启
动健，合高压回路，同时注视电压及电流表，顺时针缓慢调节输出旋钮，调整所需电压值或电流值。
（三）氧化避雷器75%操作
在进行氧化避雷器75%操作时，按一下75%键，电压会自动调节至75%的电压，75%指示灯同时会亮。
如果要恢复正常状态，必需停止试验或把电压调节至零位。
六、安全性试验检查
在进行被试品操作前，如仪器长时间没有使用，最好做一次安全性试验检查，
也就是说仪器在不做任何负载试验的情况下做一次空升压，检查本机表头显示是否正常， 精度是否达标。
具体操作步骤请参照第五项操作步骤。
七、典型泄漏电流曲线图
电压V(KV)泄漏电流I (u A )
4
3
2
1
1、绝缘良好； 3、绝缘中有集中性缺陷；
2、绝缘受潮； 4、绝缘中有危险的集中性缺陷。
八、直流试验部分接线示意图（仅做参考）（一）、电缆泄漏试验
距离短，周边无电介质
注：L根据电压等级增高而加长
（二）、避雷器试验
距离短，周边无电介质
试验项目：
1、1mA测量的电压值
2、0.75倍测量的电流值
注意：1mA时因避雷器是非线性器件，请不要再升压
（三）变压器及电动机等试验
距离短，周边无电介质
在试验大容量变压器及电机时，电压有些滞后，请不要升压过快。
同时注意试验完毕后等电压降至千伏以下用放电棒充分放电，以保安全。
（四）、电容器试验
距离短，周边无电介质
在试验大容量电容器时，电压有些滞后，请不要升压过快。
同时注意试验完毕后等电压降至千伏以下用放电棒充分放电，以保安全。
九、注意事项
1、防止输出高压引线脱落，以免对地放电损坏仪器。
2、高压试验时引线地周围物体及人员必须保持足够的安全距离。
3、试验完毕必须待试品充分放电后，才允许进行高压引线的拆除和换接线工作。
4、定期校验电压与电流表，确保仪器的精度。
5、仪器应注意防震、防潮、防尘。
6、仪器在型式试验中已做1.1倍试验。
常规产品没有1.1倍。
7、严格按照被试品最高额定电压值设置过压整定值。
十、故障检查及处理
十一、装箱单
1 合格证 1份
2 使用说明书 1份
3 控制箱 1台
4 高压倍压筒 1台
5 电源线 1根
6 连接电缆线 1根
7 放电棒 1支
8 保险若干
十二、可选附件
1、微安表：ZDW-Ⅲ型数字微安表
2、水阻：根据电压等级选值，一般可按每100KV选0.5～1MΩ电阻。
