化工行业DCS的应用
DCS系统在化工工艺控制中的应用案例和创新展望
DCS系统在化工工艺控制中的应用案例和创新展望DCS系统（Distributed Control System，分散控制系统）是一种广泛应用于工业自动化控制领域的先进技术。
该系统通过将控制功能分布在多个节点上，并实现节点之间的数据交互和信息共享，有效提高了工艺控制的可靠性和稳定性。
在化工行业中，DCS系统的应用不仅改善了现有工艺的控制效果，还为创新工艺的发展提供了有力支持。
本文将通过介绍化工行业中DCS系统的应用案例，并展望其在创新工艺中的潜力，探讨DCS系统在化工工艺控制中的重要作用。
一、DCS系统在化工工艺控制中的应用案例1. 控制系统集成DCS系统通过集成多个子系统，实现对整个工艺流程的全面控制。
以炼油厂为例，DCS系统可以集成分离、转化、处理等多个子系统，并通过先进的控制算法和优化策略，实时调整操作参数，提高产品质量和生产效率。
2. 数据监测与分析DCS系统可以实时采集和监测诸如温度、压力、流量等工艺参数的数据，并进行实时分析。
通过与先进的数据分析算法相结合，DCS系统可以帮助工程师及时发现潜在故障和异常情况，并采取相应的措施，有效降低事故风险和生产成本。
3. 过程控制优化DCS系统通过模型预测控制、模糊控制和自适应控制等先进控制算法，实现对工艺过程的优化控制。
通过精确的控制和优化策略，DCS 系统可以降低能耗、减少废料排放、提高产品质量，进而提升整个生产过程的可持续性和环境友好性。
二、DCS系统在化工工艺创新中的展望1. 多元化生产随着市场需求的变化，化工工艺需要灵活多样的生产方式。
DCS系统具有良好的模块化和可扩展性，可以满足不同工艺的需求，支持多个产品同时生产。
未来，DCS系统将进一步发展，实现更加复杂的工艺控制和生产调度，以满足工艺创新的要求。
2. 智能化运维DCS系统可以通过集成人工智能和机器学习技术，实现对工艺过程的智能化运维。
通过大数据分析和模型建立，DCS系统可以预测工艺的变化趋势和故障潜在风险，并自动调整控制参数，实现智能化的运维管理。

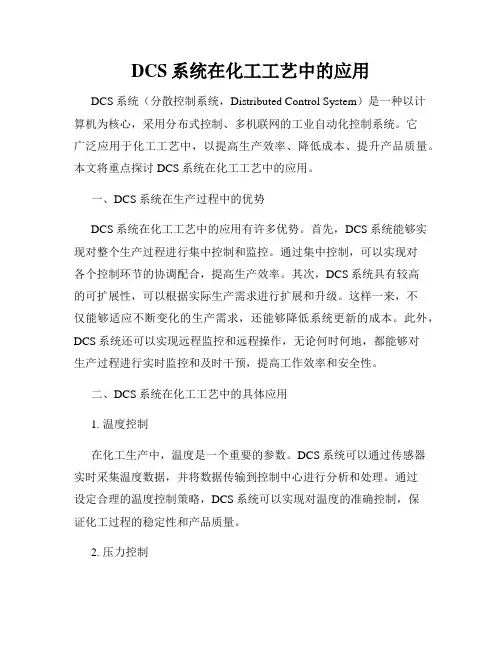

DCS系统在化工工艺中的应用
DCS系统在化工工艺中的应用DCS系统（分散控制系统，Distributed Control System）是一种以计算机为核心，采用分布式控制、多机联网的工业自动化控制系统。
它广泛应用于化工工艺中，以提高生产效率、降低成本、提升产品质量。
本文将重点探讨DCS系统在化工工艺中的应用。
一、DCS系统在生产过程中的优势DCS系统在化工工艺中的应用有许多优势。
首先，DCS系统能够实现对整个生产过程进行集中控制和监控。
通过集中控制，可以实现对各个控制环节的协调配合，提高生产效率。
其次，DCS系统具有较高的可扩展性，可以根据实际生产需求进行扩展和升级。
这样一来，不仅能够适应不断变化的生产需求，还能够降低系统更新的成本。
此外，DCS系统还可以实现远程监控和远程操作，无论何时何地，都能够对生产过程进行实时监控和及时干预，提高工作效率和安全性。
二、DCS系统在化工工艺中的具体应用1. 温度控制在化工生产中，温度是一个重要的参数。
DCS系统可以通过传感器实时采集温度数据，并将数据传输到控制中心进行分析和处理。
通过设定合理的温度控制策略，DCS系统可以实现对温度的准确控制，保证化工过程的稳定性和产品质量。
2. 压力控制化工工艺中，压力是另一个关键指标。
DCS系统可以通过连接压力传感器，实时监测压力变化，并将数据传输到控制中心进行处理。
运用DCS系统，可根据设定的控制算法，实现对压力的精确控制，确保系统的稳定运行。
3. 流量控制在化工过程中，液体或气体的流量也是非常重要的一个参数。
DCS 系统能够通过流量传感器实时监测流量变化，并通过相应的控制策略对流量进行调节。
合理的流量控制有助于提高工艺效率和产品质量。
4. 浓度控制化学反应中，溶液的浓度是一个重要的控制参数。
DCS系统可以通过浓度传感器实时监测溶液浓度的变化，并根据设定的控制算法对浓度进行调节。
通过精确控制浓度，可以提高产品的一致性和合格率。
5. 安全监测化工工艺存在着一定的安全风险，如温度、压力超限等。

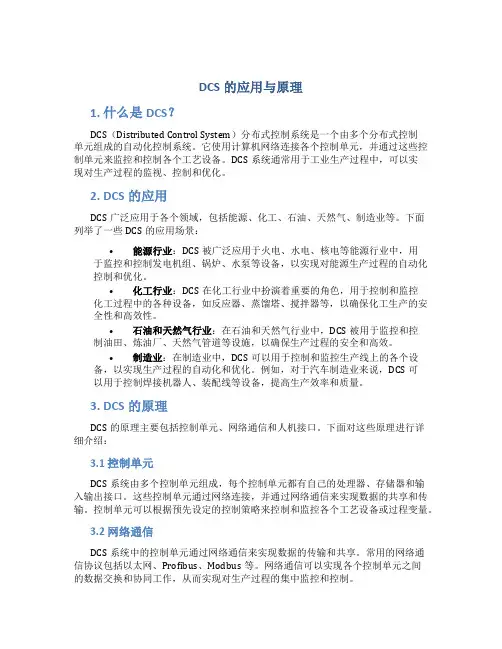

dcs的应用与原理
DCS的应用与原理1. 什么是DCS？DCS（Distributed Control System）分布式控制系统是一个由多个分布式控制单元组成的自动化控制系统。
它使用计算机网络连接各个控制单元，并通过这些控制单元来监控和控制各个工艺设备。
DCS系统通常用于工业生产过程中，可以实现对生产过程的监视、控制和优化。
2. DCS的应用DCS广泛应用于各个领域，包括能源、化工、石油、天然气、制造业等。
下面列举了一些DCS的应用场景：•能源行业：DCS被广泛应用于火电、水电、核电等能源行业中，用于监控和控制发电机组、锅炉、水泵等设备，以实现对能源生产过程的自动化控制和优化。
•化工行业：DCS在化工行业中扮演着重要的角色，用于控制和监控化工过程中的各种设备，如反应器、蒸馏塔、搅拌器等，以确保化工生产的安全性和高效性。
•石油和天然气行业：在石油和天然气行业中，DCS被用于监控和控制油田、炼油厂、天然气管道等设施，以确保生产过程的安全和高效。
•制造业：在制造业中，DCS可以用于控制和监控生产线上的各个设备，以实现生产过程的自动化和优化。
例如，对于汽车制造业来说，DCS可以用于控制焊接机器人、装配线等设备，提高生产效率和质量。
3. DCS的原理DCS的原理主要包括控制单元、网络通信和人机接口。
下面对这些原理进行详细介绍：3.1 控制单元DCS系统由多个控制单元组成，每个控制单元都有自己的处理器、存储器和输入输出接口。
这些控制单元通过网络连接，并通过网络通信来实现数据的共享和传输。
控制单元可以根据预先设定的控制策略来控制和监控各个工艺设备或过程变量。
3.2 网络通信DCS系统中的控制单元通过网络通信来实现数据的传输和共享。
常用的网络通信协议包括以太网、Profibus、Modbus等。
网络通信可以实现各个控制单元之间的数据交换和协同工作，从而实现对生产过程的集中监控和控制。
3.3 人机接口DCS系统通常配备有人机接口，用于提供给操作员进行监控和控制操作。
DCS技术在化学品生产中的应用与效益分析
DCS技术在化学品生产中的应用与效益分析DCS（分布式控制系统）技术是一种以计算机为核心的自动化控制系统，被广泛应用于化工行业中的生产过程控制。
本文将探讨DCS技术在化学品生产中的应用以及带来的效益。
一、DCS技术在化学品生产中的应用1. 过程控制：DCS技术能够对化学品生产过程中的诸多参数进行实时监测和控制。
通过对温度、压力、流量等关键参数的准确控制，可以提高工艺的稳定性和生产效率，并减少物料和能源的浪费。
2. 资源调配：DCS技术通过对生产设备和资源进行集中调度，实现了化学品生产的优化配置。
生产过程中的设备状态和资源利用情况可以通过DCS系统进行监控和管理，使生产达到最佳状态，并提高设备的利用率。
3. 故障诊断与维护：DCS技术集成了先进的故障诊断系统，能够实时监测设备的运行状态，一旦发生故障或异常，系统将及时报警并提供故障诊断信息，以便操作人员快速定位和解决问题。
此外，DCS技术还能进行远程维护，减少了人为因素对生产的影响，提高了设备的可靠性和稳定性。
4. 数据管理与分析：DCS技术能够对化学品生产过程中所产生的大量数据进行采集、存储和分析。
通过对数据的综合分析，可以发现问题和改进的空间，提高生产过程的可控性和可靠性，为决策提供依据。
5. 安全监测与控制：DCS技术能够对化学品生产过程中的安全问题进行监测和控制。
通过对危险因素的实时监测，系统可以及时报警并采取相应措施，保障生产过程的安全性和稳定性。
二、DCS技术在化学品生产中的效益分析1. 提高生产效率：DCS技术通过对生产过程的精准控制和优化配置，可以提高化学品生产的效率。
减少人为操作的干扰和误差，降低了生产过程中的损耗和延误，提高了产品的质量和产量。
2. 降低能耗和成本：DCS技术通过对能源的优化利用和生产过程的精细控制，可以降低能耗和生产成本。
减少能源的浪费和低效利用，降低了生产过程中的运行成本，提高了企业的竞争力和经济效益。
3. 提升产品质量：DCS技术通过对生产过程的实时监测和控制，可以保证产品的一致性和质量稳定性。
dcs的应用场景
dcs的应用场景摘要：1.DCS 的定义与概述2.DCS 的应用场景3.DCS 的优势与局限性正文：一、DCS 的定义与概述DCS，即分布式控制系统，是一种广泛应用于工业自动化领域的控制系统。
它通过将控制功能分散到各个子系统，实现对整个生产过程的集中管理和监控。
DCS 具有很强的可靠性、实时性和易操作性，可以有效提高生产效率和安全性。
二、DCS 的应用场景1.流程工业：DCS 在流程工业中的应用最为广泛，如石油化工、冶金、电力、水处理等领域。
通过DCS，可以实现对生产过程中的各种参数、设备状态和工艺流程的实时监控和调整，确保生产过程的安全稳定和高效运行。
2.离散制造业：在离散制造业中，DCS 主要应用于生产过程的自动化控制和设备运行维护。
例如，汽车制造、家电制造等行业，可以通过DCS 系统对生产线进行优化调度，提高生产效率和产品质量。
3.基础设施建设：DCS 在基础设施建设中也发挥着重要作用，如智能建筑、交通监控、环境监测等领域。
通过DCS，可以实现对各类基础设施的远程监控和管理，提高运营效率和降低维护成本。
三、DCS 的优势与局限性1.优势：DCS 具有较强的可靠性、实时性和易操作性，可以实现对生产过程的全面监控和管理。
同时，DCS 系统具有很好的可扩展性和互操作性，可以满足不同行业的应用需求。
2.局限性：尽管DCS 在工业自动化领域具有很多优势，但仍存在一定的局限性。
例如，DCS 系统的建设和维护成本较高，对技术人员的要求也较高。
此外，DCS 系统的复杂性可能会导致操作和维护困难。
总之，DCS 作为分布式控制系统，在工业自动化领域具有广泛的应用场景，如流程工业、离散制造业和基础设施建设等。
通过DCS，可以实现对生产过程的全面监控和管理，提高生产效率和安全性。
然而，DCS 系统也存在一定的局限性，如高昂的成本和技术要求等。
和利时DCS系统在化工行业的应用
和利时DCS系统在化工行业的应用介绍随着化工行业的不断发展和进步，对装置和控制系统的要求也越来越高。
传统的控制系统往往难以满足需要，因为化工生产所涉及的过程参数多、变化大，因此需要更为精准的控制系统。
和利时DCS系统作为新一代的控制系统，具有卓越的性能和稳定性，能够在化工行业中得到广泛的应用。
和利时DCS系统的概述和利时DCS系统是由日本电气株式会社（ELECTRIC CO.，LTD）开发的，其起源可以追溯到20世纪90年代。
和利时DCS系统是一种基于工业计算机的控制系统，它将硬件、软件、通讯网络等多个方面的技术融合在一起，实现了对离散和连续过程的全面控制。
和利时DCS系统的特点在于其高度集成化、高效可靠、易于维护以及扩展性强。
它支持全局通讯、时序控制、序列控制等功能，可以非常方便地进行各种调试和优化。
优势和利时DCS系统在应用于化工行业具有以下优势：1. 精准度高和利时DCS系统可以实现对化工生产流程中的各种参数进行高精度的监控和控制。
这些参数包括：液位、压力、温度、流量等。
和利时DCS系统在数据采集和处理方面都有着非常优异的表现，能够通过多个数据源进行数据汇聚和处理，从而最大程度地保证数据的精度。
2. 高效性和利时DCS系统具有非常快速的数据处理能力。
它采用了多种算法进行优化，能够实现实时数据的处理和相应时间的降低。
经测试，在数据处理效率方面，和利时DCS系统具有非常出色的性能。
3. 可扩展性强和利时DCS系统的另一个优势是其可扩展性强大。
随着化工生产的不断发展和变化，需要对控制系统进行扩展和升级。
和利时DCS系统能够在不影响现有系统的工作状态下进行扩展，可以支持多种不同的硬件设备和软件插件。
4. 可靠性高和利时DCS系统的可靠性是非常高的。
它采用了混合式控制架构，能够有效地保护系统免受硬件故障和软件错误的影响。
即使在异常情况下，和利时DCS系统也能够自动切换为备用状态，保证系统的稳定性和可靠性。
dcs的应用场景
dcs的应用场景摘要：一、DCS概述二、DCS的应用场景1.工业过程控制2.楼宇自控3.能源管理4.环保监测5.交通运输6.医疗设备7.智能家居三、DCS的发展趋势四、DCS在我国的应用案例正文：一、DCS概述分布式控制系统（DCS，Distributed Control System）是一种集散式工业控制系统，它采用分级、分布式、开放式的体系结构，通过对各种子系统的集成，实现对生产过程的监控、调度、控制和管理。
DCS具有高可靠性、易扩展性、易维护性和高度集成性等特点，广泛应用于各个行业。
二、DCS的应用场景1.工业过程控制DCS在工业过程控制中发挥着重要作用，可以实现对生产过程中的温度、压力、流量、液位等参数的实时监测和控制，确保生产过程的稳定运行。
同时，DCS还可以与其他系统如PLC、SCADA等配合使用，实现对整个工厂的集中管理和控制。
2.楼宇自控在楼宇自动化领域，DCS可以用于照明控制、空调控制、电梯控制、安防监控等系统，实现对建筑内部环境的智能调控，提高能源利用效率，降低能耗。
3.能源管理DCS在能源管理领域具有广泛应用，如电力系统、燃气系统、水务系统等。
通过实时监测和分析能源消耗数据，DCS可以有效地实现能源的合理调配和节约使用，为企业降低运营成本。
4.环保监测DCS在环保监测领域具有重要作用，可以用于监测大气污染、水污染、土壤污染等环境指标，为政府和企业提供决策依据，助力环境保护。
5.交通运输在交通运输领域，DCS可以应用于交通信号控制、地铁隧道通风、铁路牵引供电等系统，确保交通运输的安全、高效、顺畅。
6.医疗设备DCS在医疗设备领域具有广泛应用，如医疗影像设备、手术室净化系统、生物实验室等，为病患和医务人员提供安全、舒适、便捷的环境。
7.智能家居随着智能家居市场的快速发展，DCS也开始应用于家庭自动化系统，如智能照明、智能空调、家庭安防等，为消费者带来智能、舒适、便捷的生活体验。
DCS系统在石油化工中的应用
DCS系统在石油化工中的应用在石油化工领域，自动化控制系统起到了至关重要的作用。
而DCS （Distributed Control System）系统作为一种高级的自动化控制系统，具备分布式、高可靠性和高灵活性等特点，被广泛应用于石油化工工程中。
一、DCS系统简介DCS系统，即分散控制系统，是一种用于实时过程控制的集中计算机控制系统。
它由多个分散的控制器组成，这些控制器通过网络进行通信，完成对整个工艺流程的控制与管理。
DCS系统一般包括人机界面（HMI）、过程控制器（PC）以及输入/输出（I/O）模块等组成部分。
二、DCS系统在石油化工中的应用1. 生产流程控制DCS系统可以实现对石油化工生产流程的全面控制和监测。
通过连接各个关键设备和传感器，DCS系统可以实时监测温度、压力、液位等重要参数，并根据设定的工艺要求进行自动控制。
这有助于提高生产效率、减少能源消耗、优化产品质量。
2. 故障诊断和报警DCS系统具备智能故障诊断和报警功能。
一旦感知到异常情况，DCS系统将快速反应并发出警报，通知操作人员及时采取措施，避免设备故障或生产事故发生。
这种自动化监测和报警功能可以保障工厂的安全运行。
3. 数据采集与处理DCS系统可以对石油化工生产中产生的大量数据进行采集和处理。
通过数据的历史存储和实时监测，DCS系统可以为运营和管理层提供有价值的信息，帮助制定更好的生产策略和决策，提高管理水平和生产效益。
4. 远程监控与操作DCS系统还支持远程监控与操作。
操作人员可以通过远程终端与DCS系统进行连接，随时随地实时监测生产数据、追踪工艺变化，并进行远程控制和调整。
这种功能可以提高工作灵活性和生产效率，减少操作人员的工作强度。
5. 系统集成与扩展DCS系统可以与其他相关软硬件进行集成，实现更高级别的自动化控制和管理。
例如，可以集成与ERP（Enterprise Resource Planning）系统，实现产销一体化的全面管理；可以集成与MES（Manufacturing Execution System）系统，实现生产过程的跟踪与优化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
化工行业DCS的应用
摘要：DCS（集散控制系统）在化工行业应用较为广泛,本文主要阐述它的组成及应用。
关键字: 集散控制系统（DCS）；化工行业；生产过程自动化；工业控制
〇．引言
随着工业的发展,传统的生产过程控制技术已经难以适应现代工业在效率、稳定性等各方面的要求，而计算机控制技术的发展也使得它在化工行业的应用也越来越广泛。
这里面应用较广泛的就是DCS（分散控制系统），本文重点对这种生产过程控制系统的定义和应用进行论述。
一.DCS的基本特点
1.DCS（Distributed Contorl System）,集散控制系统，又称分布
式控制系统；
2.高可靠性、开放性、灵活性、易于维护、协调性、控制功能齐全；
3.DCS的构成方式十分灵活，可由专用的管理计算机站、操作员站、
工程师站、记录站、现场控制站和数据采集站等构成，也可由通用的服务器、工业控制计算机和可编程控制器组成。
二.DCS的组成：
1.分散过程控制装置
功能：生产过程的各种变量通过它转化为操作监视的数据，操作的各种信息业通过过程控制装置送到各执行机构，对输入输出量进行A/D,D/A转换等运算组成：AI、AO、DI、DO 等功能板,CPU、电源、端子板等
2.操作管理装置
功能：操作员可以通过他了解生产能够过程的运行状况，并通过它发出操作指令给生产过程
组成：人机界面等
3.通信系统
功能：在分散过程控制装置与操作管理装置之间完成数据交换和传递
组成：线缆和接口
简单的DCS系统硬件体系结构示意图（如图）
三． DCS控制系统的主要功能
1. 实时性
通过控制站，创建系统的O／I服务，完成对现场控制点的数据采集，对生产系统的整体运行状况在操作员站上通过流程画面、单回路控制画面、数据、声音的变化体现出来。
2.参数调整
在操作员站上，操作员根据生产需要对运行参数做出及时、准确的调整，如压力、温度、流量、液位参数的调整。
3.报警功能
通过创建报警服务，对模拟量、开关量、硬件设备和系统运行状态进
行报警监视，提供报警发生时问、报警点、报警说明等报警信息的列表显示。
如当氯压机出现故障时，屏幕画面会由绿色变成红色，并伴随灯光闪烁、声音提示的方式进行报警，从而提醒操作员及时处理，保证设备运行安全。
4．监督功能
通过对历史参数的浏览、查阅操作记录及报警信息的处理和分析，监督操作人员是否按时完成职责操作及有无误操作。
当发生故障时，可利用实时和历史的数据，对故障进行及时分析，明确故障发生的原因，以避免故障再次发生，减少损失。
四．DCS在化工生产中的应用
化工行业有以下特点:化工行业属于连续生产工种 ,各生产环节直接相互依存。
生产过程是靠调节工艺操作参数实现,控制信息要求及时、稳定、可靠。
因此,生产过程的安全、稳定、长周期是节能、稳定、高产的重要保障.就化工行业的产品而言,一般具有有毒、危险等特性,产品专业性强。
化工企业对工艺要求严格，任何闪失、任何差错都会严重影响产品的质量及人员的安全。
近年来,DCS在化工生产中得到了广泛的应用,已大量采用DCS控制系统,逐步形成了数据采集、模拟量控制、顺序控制等几大系统,在多个方面取得了成功的经验,提高了自动化水平和机组运行的安全性、经济性。
与之相比,采用一对一硬手操方式的电气控制已显落后。
例如下图所示液位串级控制:
T1塔的液位稳定是通过控制塔底出料量来实现的，而T1塔的出料量正好是T2塔的进料量。
因此在保证前塔液位稳定时，后塔进料量不可能稳定；反之，如果保证了后塔进料量的稳定，势必造成前塔的液位不稳定。
为了保证前塔液位和后塔进料量的稳定而采用串级均匀控制系统，即将液位控制器的输出作为流量控制器的给定值，用流量控制的输出来操作执行器。
由于在这个系统中加入了副回路，可以及时克服由于塔内或排出端压力改变所引起的流量变化，使系统的稳定性有了极大的提高，有效的解决了由于系统波动过大带来的不必要的损失，而且更好地节约了人力资源。
化工氯碱行业氯压机、氯化氢合成炉、电解槽等设备都有联锁保护,如停机停炉停槽的重要联锁,一些重要辅机的保护跳闸,备用泵的自启动,成组设备的顺序启停等。
这些联锁保证了生产的稳定，也保护了生产装置。
五．总结
在化工生产中，工艺条件千差万别，DCS系统能比较详细的观察到生产装置的运行情况，保护生产装置，使生产事故消灭在萌芽状态，对保证生产系统的稳定运行有着重要的意义。
参考文献:
[1]王金全,方志华,仲未央.工业控制系统的现状与展望.中国电力,2007(1):114-115.
[2]陈小飚.火电厂控制系统分散化的现状及趋势.浙江电力,2006(4):96-97.。
