电线电缆介绍
电线电缆基础知识讲解
电线电缆基础知识讲解电线电缆是电力传输和信息传输的重要组成部分，广泛应用于家庭、工业和公共领域。
了解电线电缆的基础知识对于正确选择和使用电线电缆至关重要。
本文将介绍电线电缆的分类、结构、常见用途以及注意事项。
一、电线电缆的分类根据用途和电性能，电线电缆可以分为多种类型。
以下是常见的几种电线电缆的分类：1. 低压电线电缆：用于低压电力传输，如家庭电线、插座线等。
2. 高压电线电缆：主要用于输送高压电力，如变电站、电网输电线路等。
3. 通信电线电缆：用于传输信号和数据，如电话线、网络线等。
4. 控制电线电缆：用于电气控制系统，如工业自动化控制电缆等。
5. 特种电线电缆：具有特殊的阻燃、耐高温或防爆性能，如防火电缆、耐高温电缆等。
二、电线电缆的结构电线电缆一般由导体、绝缘层、护套和填充物等组成。
以下是电线电缆常见的结构：1. 导体：通常采用铜或铝制成，用于传输电流。
2. 绝缘层：用于隔离导体和外部接触，常见的绝缘材料有聚乙烯、聚氯乙烯等。
3. 护套：用于保护电缆免受机械损伤和外界环境的影响，常见的护套材料有聚氯乙烯、聚乙烯等。
4. 填充物：用于填充电缆内部空隙，增加电缆的柔软性和保护性能。
三、电线电缆的常见用途电线电缆在各个领域都有广泛的应用。
以下是电线电缆的常见用途：1. 家庭用电：用于供电、灯具连接等。
2. 工业用电：用于工业生产设备、仪器仪表等。
3. 建筑工程：用于建筑物内部电力分配和照明。
4. 通信网络：用于电话、宽带和网络传输等。
5. 交通运输：用于车辆的点火、音响等。
四、电线电缆的注意事项选择和使用电线电缆时，需要注意以下几点：1. 规格与标准：根据实际需求选择合适的电线电缆规格，并确保符合国家标准。
2. 安装环境：根据使用环境选择电线电缆的额定电压、耐火性能和耐老化性能等。
3. 电缆损耗：电线电缆会存在一定的线路损耗，需根据用途合理计算和补偿。
4. 定期检测：定期检查电线电缆的绝缘性能和外观，及时更换老化或损坏的电缆。
电线 电缆知识大全
（一）电线电缆的概念及电线与电缆的区分：电线电缆是指用于电力、通信及相关传输用途的材料。
“电线”和“电缆”并没有严格的界限。
通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。
电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。
电线电缆命名：电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。
电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。
2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。
3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。
实例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)“电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见下面的说明。
型号：电线电缆的型号组成与顺序如下：[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征]1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。
电线电缆简介
电线电缆简介一、电线电缆的简介1. 电线电缆简介在一般人印象中，电线电缆是个简单的概念，只是外包一层塑料的金属线而已。
作为现代电气产品之讯号传播媒介，电线电缆远比上述概念来得复杂。
从家用电话线，大哥大充电器线到办公所用计算机线, 扫描线，甚至到如今的铁氟龙线，功能更超多样化和复杂化。
寻找电线电缆的根源，可追溯到历史上不少科学家。
公元1831 年，英国科学家法拉第发现了“电磁感应法则”，为电线电缆的实用发展奠定了扎实的基础，1879 年，美国的爱迪生发明了电灯，电灯配线因此有了广阔的前景，1881 年，美国的哥尔屯，发明了“交流发电机”。
伴随着这些直接影响人类工作、生活的发明出现，电线电缆的发展也日超讯速。
1830年，法拉第制成了卷线（漆包线）。
1889年，美国的佛朗第发明了油浸纸绝缘电力电缆，此为目前所用的其本型高压电力电缆。
电线电缆的发展，主要涉及绝缘材料与导体的发展。
绝缘材料由最原始的裸线→漆包线→橡胶线→塑料线→合成材料线，进步到目前的各类线缆。
导体也相继有白金→铜→铝→光缆等等随着科技的发展，计算机等科技产品的出现，电线、电缆之间距离也慢慢拉开，简而言之，电线系指构造简单而且芯数较少的传电线材。
电缆系指多重绞合，制造工艺复杂，或芯数较多的传电线材二者区分并不严格，通俗地讲，只要能传送电力或信号的有形物体，都可以称之为电线电缆。
性能释记：硬铜线：经伸线冷加工而成，具有较高的抗张强度，适用于架空输电电缆，配电线及建筑之导体。
软铜线：硬铜线加热去除冷加工所生产之残余应力而成，富柔软性及弯曲性，并且有较高之导电率，用于制造通讯及电力线缆之导体、电气机械及各种家用电器之导线。
加外还有：半硬铜线、平角铜线、镀锡铜线、无氧铜线、电子零件用线等。
导体电阻：导体之电阻与其长度成正比，与其截面积成反比。
公式：R=P×L/S （此公式适用于26℃）式中：P…为导体之电阻系数，L…为长度，S…为截面积。
电线电缆基础知识介绍
电线电缆基础知识介绍1. 电线和电缆的定义电线是用来传递电流的导体，通常由一个或多个导体组成，并通过绝缘材料来保护。
它常用于低压和低频的应用，如家庭和办公室的电力系统。
电缆是由一个或多个电线组成的，外部被保护绝缘材料和外护套所包围。
电缆通常用于输送电力或信号，适用于各种应用，包括建筑、通信、工业和能源领域。
2. 电线和电缆的分类2.1 电线的分类2.1.1 按导体材料分类•铜导线：由纯铜或铜合金制成，具有良好的导电性能和耐腐蚀性能。
•铝导线：由纯铝或铝合金制成，比铜导线轻便，适用于长距离输电线路。
•铜包铝导线：由铜包覆在铝导线上，兼具铜导线的导电性和铝导线的轻便性。
•铝包铜导线：与铜包铝导线相反，铜导线包覆在铝导线上。
2.1.1 按绝缘材料分类•PVC绝缘电线：使用聚氯乙烯（PVC）作为绝缘材料，适用于一般的低压电力输送和家庭电器。
•聚乙烯绝缘电线：使用聚乙烯（PE）作为绝缘材料，适用于高频率信号传输和电力传输。
•交联聚乙烯绝缘电线：使用交联聚乙烯（XLPE）作为绝缘材料，具有较高的耐热性和耐化学性，适用于高温和恶劣环境下的电力传输。
2.2 电缆的分类2.2.1 按用途分类•电力电缆：用于输送电力，包括低压电缆、中压电缆和高压电缆。
•通信电缆：用于传输信号或数据，包括电信电缆、网络电缆和光纤电缆。
•控制电缆：用于控制电流和信号，适用于工业自动化和控制系统。
•仪表电缆：用于测量仪表和传感器的信号传输。
2.2.2 按结构分类•单芯电缆：由一个导体和绝缘材料组成，适用于对电磁干扰和环境影响较小的场景。
•多芯电缆：由多个导体和绝缘材料组成，适用于需要传输多个信号或电力的场景。
3. 电线和电缆的标准电线和电缆的生产和应用需要符合一些行业标准，以确保其安全性和可靠性。
以下是一些常见的电线电缆标准：•国际电工委员会（IEC）发布的标准：如IEC 60227为电线的国际标准，IEC 60502为电缆的国际标准。

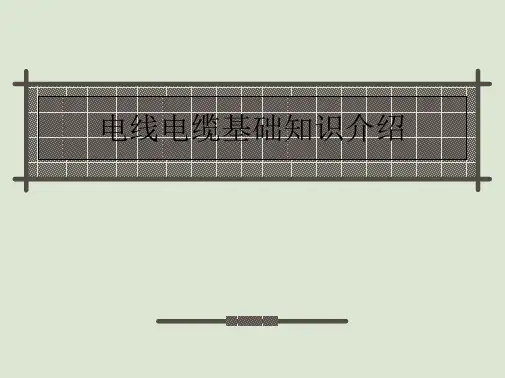

电线电缆介绍（PPT38页)
实心聚乙烯绝缘射频电缆在无线电通信和采用类似技术的电子装置中
使用。有实心聚乙烯绝缘聚氯乙烯护套同轴电缆(SYV)和实心聚乙烯绝缘聚氯
乙烯护套射频对称电缆(SEYV)两大系列。
u 分类：
Ø 实心聚乙烯绝缘聚氯乙烯护套同轴电缆，按其阻抗值来区分，有50Ω、 75Ω、100Ω三种。
Ø 实心聚乙烯绝缘聚氯乙烯护套射频对称电缆，按其阻抗值来区分，有75Ω、 100Ω、150Ω、200Ω几种标准规范。
●聚氯乙烯绝缘聚氯乙烯护套电缆 ●聚氯乙烯绝缘聚乙烯护套电缆
●交联聚乙烯电缆
●低温电缆 ●超导电缆
15
3.2重点介绍部分电力电缆
塑料绝缘电力电缆
➢聚氯乙烯绝缘电力电缆 ➢聚乙烯绝缘电力电缆
16
3.2.1塑料绝缘电力电缆
1.聚氯乙稀绝缘电力电缆
聚氯乙稀塑料价格便宜，物理机械性能较好，挤出工艺简单，但绝缘性能一般。
V-聚氯乙烯
44-单层粗钢丝铠装聚乙烯被层
Y-聚乙烯
53-单层钢带皱纹纵包铠装聚乙烯外被层
553-双层钢带皱纹纵包铠装聚乙烯外被层
代表产品型号：KYJV ，KVV KVVP KVVP2等
26
第五大类
通信电缆
27
5.通信电缆
u 概述 随着近二十多年来，通讯
行业的飞速发展，产品也有惊 人的发展速度。从过去的简单 的电话电报线缆发展到几千对 的话缆、同轴缆、光缆、数据 电缆，甚至组合通讯缆等。该 类产品结构尺寸通常较小而均 匀，制造精度要求高。
➢ Y系列通用橡套软电缆、电焊机和电梯电缆，适用于交 流额定电压450/750V及以下家用电器、电动工具和各 种移动式电器设备用。
23
聚氯乙烯绝缘电线电缆和软线
电线电缆产品介绍
电线电缆产品介绍一、电线电缆的概念电线电缆是指用于传输电能或信号的导体，包括电力电缆、通信电缆和控制电缆等。
电线电缆广泛应用于各个领域，从家庭到工业，从交通到通信，都离不开电线电缆的支持。
二、电线电缆的分类1. 电力电缆电力电缆主要用于输送和分配电能，广泛应用于电力系统、建筑物和工业设备等领域。
根据电缆结构和用途不同，电力电缆可分为低压电缆、中压电缆和高压电缆三种类型。
•低压电缆：额定电压一般在1000V以下，用于家庭、商业建筑和工业设备等场所的电力输送和分配。
•中压电缆：额定电压一般在1-35KV，用于城市电网、工矿企业的电力输送和分配。
•高压电缆：额定电压一般在110KV及以上，用于电网输电、变电站间的连接以及电网扩容等。
2. 通信电缆通信电缆用于传输声音、图像和数据信号，主要用于通信和数据传输领域。
根据传输介质和用途不同，通信电缆可分为同轴电缆、双绞线、光纤等。
•同轴电缆：由内导体、绝缘层、外导体和护套层组成，常用于电视信号传输和卫星通信。
•双绞线：由两根绝缘电线以一定的方式绞合而成，用于计算机网络和电话通信等。
•光纤：利用光的传输来传送信号，具有大带宽、低损耗的特点，广泛应用于宽带接入、光纤通信等领域。
3. 控制电缆控制电缆主要用于传输控制信号，广泛应用于自动控制和仪表领域。
根据导体和外护层的结构不同，控制电缆可分为多芯电缆和屏蔽电缆。
•多芯电缆：由多根导体和绝缘层组成，适用于多路控制信号的传输，常用于工业自动控制系统。
•屏蔽电缆：在多芯电缆的基础上增加了金属屏蔽层，可以有效抗干扰，适用于高抗干扰环境中的控制信号传输。
三、电线电缆的性能要求1. 导电性能电线电缆的导电性能是其最基本的要求，包括导电材料的电导率、绝缘材料的绝缘电阻等因素。
导电性能好的电线电缆能保证电能、信号的传输质量和效率。
2. 绝缘性能电线电缆的绝缘性能决定了其是否能够有效地隔离电流，防止漏电和短路等意外事故的发生。
优质的绝缘材料能提供良好的绝缘性能，确保电线电缆的安全可靠性。
电线电缆种类及选型
电线电缆种类及选型电线电缆是电气工程中常用的一种导电材料，用于输送电能和信号传输。
根据不同的用途和特点，电线电缆可以分为多种不同的种类。
下面将介绍一些常见的电线电缆种类及其选型。
1.PVC绝缘电线电缆：这是一种常见的绝缘电线电缆，适用于一般的室内电气用途。
PVC绝缘电线电缆具有成本低、易安装和良好的电气性能等优点，但其耐高温和抗腐蚀性能相对较差，因此不适用于高温和腐蚀性环境。
2.XLPE绝缘电线电缆：XLPE绝缘电线电缆采用交联聚乙烯(PE)作为绝缘材料，具有良好的电气性能和耐高温性能，适用于输送高温和大功率的电能。
XLPE绝缘电线电缆还具有优异的耐化学腐蚀性能，可以用于有腐蚀性环境。
3.阻燃电线电缆：阻燃电线电缆通常用于有高要求的室内和室外电气安装，如建筑物、地铁、船舶等。
阻燃电线电缆的外护层材料具有良好的阻燃性能，可以有效地阻止火焰传播，并减少有毒气体的释放。
4.铝芯电线电缆：相对于铜芯电线电缆，铝芯电线电缆的导电性能略差，但价格较低。
因此，在一些需要较长传输距离但要求成本控制的场合，可以考虑使用铝芯电线电缆。
在选择电线电缆时，需要考虑以下几个关键因素：1.电流载荷和电压：根据需要传输的电流载荷和电压，选择合适的电线电缆规格，以确保安全和可靠的电能输送。
2.环境条件：根据安装环境，选择适合的电线电缆材料和结构。
比如，对于室外环境，需要选择具有良好耐候性的电线电缆。
3.特殊要求：有些特殊应用需要特殊类型的电线电缆，如防水、抗油、防爆等。
根据具体要求，选择相应的特殊类型电线电缆。
4.成本和经济性：根据预算和项目要求，综合考虑电线电缆的价格、性能和使用寿命等因素，选择经济实用的电线电缆。
5.标准和规范：根据本地法规和相关标准，选择符合规范要求的电线电缆，以确保其安全可靠。
总结起来，选择适合的电线电缆种类及规格需要考虑电流载荷、电压、环境条件、特殊要求、成本和相关标准等因素，并综合权衡各方面的要求，以确保电线电缆能够安全可靠地满足工程需求。
电线电缆基础知识
电线电缆基础知识一、电线电缆的定义按照GB/T2900.10-1984的定义：用以传输电（磁）能、信息和实现电磁能转换的线材产品。
广义上的电线电缆都简称为电缆。
狭义的电缆是指绝缘电缆。
二、电线电缆的分类按用途可分为5大类1．裸电线与裸导体制品：指仅为导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和型材。
2．绕组线：以绕组的形式在磁场中切割磁力线感应产生电流，或通以电流产生磁场所用的电线，故又称电磁线，其中包括具有各种特性的漆包线、绕包线、无机绝缘线等。
3．电力电缆：在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，其中包括1-750KV 各种电压等级、各种绝缘的电力电缆4．通信电缆和通信光缆：传输各种信息数据的电缆5．电气装备用电线电缆：从电力系统的配电点把电能直接传送到各种用电设备、器具的电源连接线路用电线电缆，各种工农业装备中的电气安装线和控制信号用的电线电缆均属于这一类的产品。
三、电线电缆的基本特性因为电线电缆产品广泛应用于不同场合，因此性能要求是多方面的。
从整体来看主要分为以下几个方面。
1.电性能2.导电性能：大多数产品要求有良好导电性能，大多产品要求有一定的电阻范围。
3.电绝缘性能：绝缘电阻、介电常数、介质损耗、耐电压特性等。
4.传输特性：指高频传输特性、抗干扰特性。
5.力学性能：指抗拉强度、伸长率、弯曲性、弹性、柔软性、耐振动性、耐磨性以及耐冲击性等。
6.热性能：指产品的耐热等级、工作温度、电力电缆的发热和散热特性、载流量、短路和过载能力、合成材料的热变形和耐热冲击能力、材料的热膨胀性及浸渍或涂层材料的滴落性能等。
7.耐腐蚀和耐气候性能：指耐电化腐蚀、耐生物和细菌侵蚀、耐化学药品（油、酸、碱、化学溶剂等）侵蚀、耐盐雾、耐日光、耐寒、防霉以及防潮性能等。
8.老化性能：指在机械（力）应力、电应力、热应力以及其它各种外加因素的作用下，或外界气候条件下，产品及其组成材料保持其原有性能的能力。
