中考物理专项复习第十三部分欧姆定律
第十三部分 欧姆定律一．知识网络二．习题一．探究电阻上的电流跟两端电压的关系1． 通过实验探究发现：在__________一定的情况下，通过导体的电流跟这段导体两端的电压成________比；在____________一定的情况下，通过导体的电流跟这段导体的电阻成_______比。
2．在某电阻的两端加6 V 的电压时，通过它的电流是0.3 A ；若使通过它的电流是0.1 A ，应在这个电阻的两端加___________V 的电压。
3．分别将4V 、6V 两个不同的电压加在某段导体的两端，则两次通过该导体的电流之比为（ ）A ．3:2B ．2:3C ．1:1D ．1:24．在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时，应该 ( )A ．调节滑动变阻器，使电路中的电流保持不变B ．调节滑动变阻器，使不同的定值电阻R 两端的电压保持不变C ．使电阻R 两端电压成倍数变化欧姆定律1内容： 。
2公式： ， 3注意事项1定律中I ，U ，R 三个物理量都是对同一导体而言的。
2定律中“成正比”、“成反比”两个词是有条件的。
3定律中U,I,R 的单位只能用V 、A 、Ω 4伏安法测电阻的原理： 5伏安法测电功率的原理： 。
欧姆定律与安全用电1为什么电压越高越危险？ 。
2断路：（1）定义： 。
（2）特点： 电流。
3短路：（1）定义： 。
（2）分部分短路（出现在串联电路中）和全短路（出路在并联中）或用电器短路（用电路没有电流不工作）和电源短路（烧坏电源）。
4雷电：现象： ，避雷针作用是将 。
D ．每次测量时都要使电路中的电流成倍数变化5．一个用电器两端的电压增大到原来的2倍，则通过该用电器的电流 （ ）A ．增大到原来的4倍B ．增大到原来的2倍C ．减小到原来的1/4D ．减小到原来的1/26．小强同学观察到一些电学现象：小灯泡两端的电压越大，通过灯丝的电流越大，灯泡越亮；电源电压一定时，电路中的电阻增大，电路中的电流就变小……。
小强猜想：通过导体中的电流的大小与导体两端的电压和导体的电阻有关。
请你帮助小强完成这个探究实验：（1）选择的器材：电源、开关、三个阻值不同的电阻（5Ω、10Ω、20Ω），导线若干，电流表及电压表各一块，还需要______________________。
（2）请画出电路图并按电路图将图7-3中的各元件连接起来；（3）测量的步骤及数据：①按电路图连接电路。
②首先把10Ω的电阻连入电路，滑动滑动变阻器的滑片，改变R 1两端的电压，测得三组数据如表一所示；③分别把三个阻值不同的电阻连入电路，调节滑动变阻器的滑片，始终保持每个电阻连端的电压为2 V ，测得三组数据如表二所示。
表一：电阻R 1=10 Ω 表二：电压U =2 V（4）分析与结论： 分析表一得出的结论是： ___________________ ；分析表二得出的结论是：________________ 。
（5）这种研究问题的方法是_________________法。
二．欧姆定律及其应用1．某导体的电阻是10Ω，通过它的电流是300 mA ，则此导体两端的电压是 V ，若在该导体两端加上12V 的电压，此导体的电阻是 Ω。
2．有两个电阻R 1和R 2串联在电路中，它们的阻值之比是5：3；则通过它们的电流之比是 ，它们两端的电压之比是。
3．某同学在老师的指导下，用电压表和电流表测家用照明灯泡的电阻，测得灯泡两端电压为220V，通过灯泡的电流是0.28A，则该灯泡正常发光时灯丝的电阻值是＿＿＿Ω4．两电阻的阻值分别是R1=8Ω，R2=4Ω，串联后接于24V的电源上，则R1两端的电压是 V，R2两端的电压是 V，电路总电流是。
5．一段导体两端电压为12V，导体中的电流是2A，则此导体本身的电阻为Ω；如果电压降为6V，导体中的电流是 A；电压降低为0V，导体的电阻等于。
6．根据欧姆定律 I=U/R，下列哪种说法是正确的：（）A．通过导体的电流越大，这段导体的电阻就越小；B．导体两端的电压越大，这段导体的电阻就越大；C．导体的电阻与电压成正比，与电流成反比；D．导体两端的电压越大，这段导体中电流就越大。
7．如果把4Ω和6Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为1.2A，如果再把它们并联在同一电路中，则干路的电流应为（）A．2A B．3A C．4A D．5A8．两个导体并联后的总电阻（）A．比每个导体的电阻都大 B．比每个导体的电阻都小C．等于两个导体的电阻之和 D．等于两个导体电阻的倒数之和9．一只小鸟落在11万伏的高压输电线上，虽然通电的高压线是裸露的电线，但小鸟两脚站在同一根高压线上仍安然无恙，这是因为（）A．鸟有耐高压的天性 B．鸟脚是干燥的，鸟的身体不导电C．鸟两脚间的电压几乎为零 D．鸟体电阻极大，所以无电流通过小鸟10．某导体两端电压为15V，此时通过导体的电流为3A，若导体两端的电压增加3V，则此时通过导体的电流和导体的电阻分别是（）A．0.6A 5Ω B.3.6A 5Ω C．3.6A 1Ω D.4A 6Ω11．如图所示，电源电压保持不变，若P向右移动，则电压表、电流表示数的变化分别为( )A.变大，变小B.变大，变大C.变小，变大D.变小、变小12．如图所示在滑动变阻器的滑片P向右移动过程中，电路中的电流变大。
则电路与滑动变阻器的连接方式正确的是（）A.a连C，b连D B．a连A、b连B C．a连C，b连B D．a连C，b连D13. 如图7-8所示，AB 间电压保持不变，当开关S 闭合后，电流表的示数为I 1，当S 断开后，电流表示数为I 2，则I 1、I 2的大小关系为( )．A ．I 1＜I 2B ．I 1＝I 2C ．I 1＞I 2D ．无法判断14. 一只电阻两端的电压从2V ，增加到2.8V ，通过该电阻的电流增加了0.1A ，则该电阻的阻值是（ ）A ．8ΩB ．20ΩC ．28ΩD ．无法确定 15．如图所示电路中，R 1=60Ω，电源电压不变，当滑动变阻器滑片P 在R 2中点时，电压表示数为6V ；当P 在b 点时，电压表示数为9V ，求R 2的最大阻值和电源电压。
三．测量小灯泡的电阻1.伏安法测电阻实验的原理是 ，在连接电路的过程中，开关必须处于 状态，滑动变阻器的滑片应位于阻值最 的一端．这主要是为了避免电路中 过大，以致烧坏有关元件．接通电源后，先通过滑动变阻器把小灯泡两端电压调到 ．测量时，从设备的安全考虑，应从额定电压开始逐次 电压，（填“升高”或“降低”）从而获得几组数据．2．一个滑动变阻器上标有“10Ω，2A ”当此变阻器和一个阻值为20Ω的电阻串联后接入一电源上，则电源电压的最大值应不超过 V 。
3．有两个阻值分别为3Ω和5Ω的电阻R 1和R 2将它们串联接在电压为U 的电源上，R 1和R 2两端的电压之比U 1:U 2= 若将它们并联在同一电源两端则流过它们的电流之比I 1:I 2=4．已知两个定值电阻器，R 1=4Ω，R 2=8Ω将它们串联后总电阻为 Ω，若将它们并联后接在电路中总电阻为 Ω图7-85．某用电器的电阻是100Ω,允许通过的最大电流为0．2A,接入36V电路里,为了使用电器正常工作,必须：( )A．串联一个80Ω的电阻 B．并联一个80Ω的电阻C．串联一个160Ω的电阻 D．并联一个160Ω的电阻6．小宇做“测定小灯泡的电阻”实验(小灯泡标有“2.5V"字样)，在实验过程中得到了如下表所示的一组电压和电流的数据：（1）根据图7-14的实物电路，在方框内画出对应的电路图；(2)在连接电路时，开关应处于状态，这是为了；闭合开关前，滑动变阻器的滑片应调至，这是为了；(3)正确连好电路后，闭合开关S，发现灯L不发光，故障的原因不可能是( )；A．电流表处有开路 B．电压表与灯泡相连接的导线接触不良C．导线接触不良 D．小灯泡L的灯丝断了(4)灯泡正常发光时，电流表的示数如图7-11所示，请将读数填入表格中的空格处．此时小灯泡的电阻为；(小数点后保留一位数字)(5)分析比较表格中的数据可以看出，在灯丝中的电流逐渐增大的过程中，灯丝的电阻，进一步分析表明：。
四、欧姆定律和安全用电1．在家庭电路中，有两种情况易造成触电：（1）“单线触电”，即当人站在地上，人接触到绝缘层破损的线时，有电流通过人体，发生触电事故．（2）“双线触电”，即人虽然站在绝缘体上未与大地直接接通，但人的两手同时分别接触到绝缘层破损或线头裸露的线和线，也会有电流通过人体，发生触电事故．2．如果人体的电阻按1KΩ计算，那么通过人体的安全电流应不大于 mA．两手同时接触家庭电路的火线和零线时，通过人体的电流是 mA,所以 ,这是十分危险的．3．我国家庭电路的电压是 V，大量事实表明，不高于 v的电压Array才是安全的。
为防止因电流过大而损坏电路，通常在电路中安装有。
高压输电线路的电压高达甚至，大约是人体安全电压的倍到倍，所以，即使不直接接触也可能使人致命．4．有金属外壳的家用电器，外壳一定要接________．在图7-14中，使用测电笔正确的方法是______图．（填：“甲”或“乙”）5．关于安全用电，下列说法不正确．．．的是：（）A．室外天线要装置避雷装置 B．只要不接触高压带电体，就不会触电C．用电器的金属外壳接上地线 D．检查电路时，人体可能成为电流的通路6．小刚发现他家里用的白炽灯泡的灯丝都制成了螺旋状，这样做的目的是：（）A．便于灯丝散热，防止灯丝熔断 B．尽量减少灯丝的电阻C．减少灯丝散热，提高灯丝温度 D．减少灯丝在高温时的升华7. 一个风和日丽的周末，小明和她的同学一同去效游，在野外他们看到小鸟停在高压线上欢快的歌唱，他们感到很奇怪，老师不是才讲了的吗，人接触高压线时，会触电的，那么小鸟为什么不会触电呢？针对这个问题，她们讨论了以下四种结论，你认为有道理的是（）A．小鸟的电阻很大，通过导体的电流很小 B．小鸟的脚是绝缘体C．小鸟只停在一根电线上，两脚之间的电压很小 D．小鸟的天性不会触电8．当发现有人触电时，下列措施中绝对不可以首先施行的是（）A．立即切断电源 B．紧急呼叫、求援C．用干燥的木棒拨开电线 D．迅速用手将人拉开，或用剪刀剪断电线9．电工站在干燥的木凳上检修照明电路，下列情况中安全的是（）A．一手握火线，一手握零线 B．一手握火线，一手握地线C．只有一只手接触火线 D．一手接触火线，另一只手扶着水泥墙壁10．小华家厨房里的电线绝缘层老化了，她妈妈再用电饭锅做饭和用电炒锅炒菜时，小华突然发现厨房里的电线冒烟了，他应该首先采取的措施是 ( )A．立即打电话119报警 B．立即到客厅中把自己家的总开关断开C．赶紧用水把火泼灭 D．在最短的时间内跑到楼下把整栋楼的总开关断开11．下列四种做法中正确的是( )A. 用湿布擦点亮的台灯灯泡B. 在有绝缘外皮的通电导线上晾衣服C. 发生触电事故时应首先切断电源D. 用湿手扳动家庭电路中的开关12．家庭电路中的用电器正常工作，把台灯插头插入插座时电灯突然全部熄灭，说明电路中（）A.电路原来是断路B.插座处短路C.台灯灯丝断了D.台灯接线处短路13．不能用湿手摸用电器和开关的原因不是因为．．．．（）A．皮肤潮湿时电阻小，通过人体的电流会很大B．皮肤潮湿时电阻大，通过人体的电流会很大C．水流入开关内能导电，使人和电源相连D．家用电器漏电时，人用潮湿的手触摸金属外壳时会有很大电流通过人体第七章《欧姆定律》综合练习题一．填空题1．电视信号在天线上感应的电压约为0.1 mV，合 V．经验证明，只有的电压对人体来说是安全的．家庭电路的电压为 V．家庭中常用的一Array种灯泡的电阻是1210Ω，若用KΩ作单位，可以写成 KΩ．2．如图7-15，电源电压保持不变，电阻R1 = R2 = R3 = 10Ω。
中考物理复习专题：欧姆定律(含答案)
中考物理复习专题：欧姆定律一、选择题，下列说法中正确的是（）1．根据欧姆定律I=URA．电阻一定时，导体两端的电压越大，通过它的电流就越大B．导体中的电流与导体的电阻成反比C．导体的电阻越大，它两端的电压越大D．一段导体的电阻与加在它两端的电压成正比2．如图所示的电路，电源电压不变。
闭合开关S，将滑片P向右移动的过程中（忽略灯丝电阻的变化），下列说法中正确的是（）A．电流表A1示数变小，电压表V示数不变B．电流表A示数变小，灯泡亮度不变C．电压表V示数与电流表A示数的比值不变D．电流表A和A1示数之差不变3．在“伏安法测电阻”的实验中，关于滑动变阻器的作用，下列说法中正确的是（）A．控制电源的电压，以免损坏电压表B．改变电阻两端的电压和电路中的电流，实现多次测量C．使电压表和电流表的读数更加准确D．能使电阻两端的电压升高，电阻变大4．小林设计了一种酒精测试仪的电路，如图所示。
图中R为定值电阻；Q为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而减小。
电源两端的电压不变，闭合开关S，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是（）A．电压表示数变大，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小5．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V6．按图甲所示连接好电路后，闭合开关，电路正常工作，电压表V1和V2的示数均如图乙所示，已知R1的阻值为5Ω。
下列判断正确的是（）A．电源电压为6VB．R2的阻值为25ΩC．将图甲电路改接成图丙电路，R2两端的电压为5VD．将图甲电路改接成图丙电路，经过R1和R2的电流之比为1∶47．用图甲所示电路“探究电流和电阻的关系”的实验，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，变阻器标有“50Ω 1A”字样。
2023年中考物理重难点复习：欧姆定律及其计算(附答案解析)

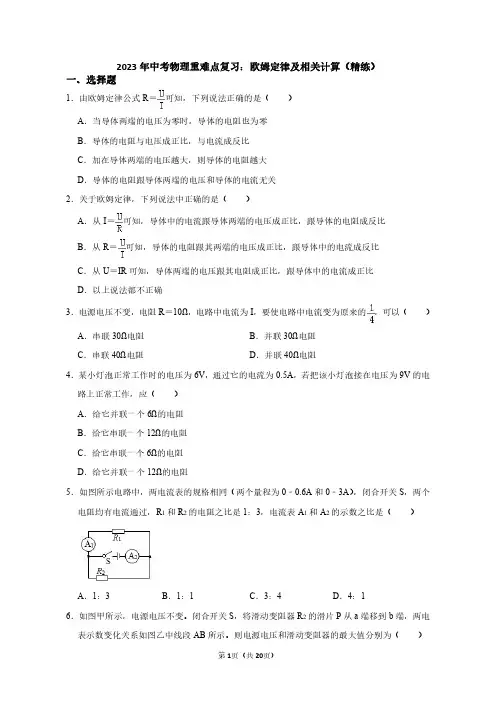

2023年中考物理重难点复习：欧姆定律及相关计算（精练）
一、选择题
1．由欧姆定律公式R ＝可知，下列说法正确的是（）
A．当导体两端的电压为零时，导体的电阻也为零
B．导体的电阻与电压成正比，与电流成反比
C．加在导体两端的电压越大，则导体的电阻越大
D．导体的电阻跟导体两端的电压和导体的电流无关
2．关于欧姆定律，下列说法中正确的是（）
A．从I ＝可知，导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比
B．从R ＝可知，导体的电阻跟其两端的电压成正比，跟导体中的电流成反比
C．从U＝IR可知，导体两端的电压跟其电阻成正比，跟导体中的电流成正比
D．以上说法都不正确
3．电源电压不变，电阻R＝10Ω，电路中电流为I ，要使电路中电流变为原来的，可以（）A．串联30Ω电阻B．并联30Ω电阻
C．串联40Ω电阻D．并联40Ω电阻
4．某小灯泡正常工作时的电压为6V，通过它的电流为0.5A，若把该小灯泡接在电压为9V的电路上正常工作，应（）
A．给它并联一个6Ω的电阻
B．给它串联一个12Ω的电阻
C．给它串联一个6Ω的电阻
D．给它并联一个12Ω的电阻
5．如图所示电路中，两电流表的规格相同（两个量程为0﹣0.6A和0﹣3A），闭合开关S，两个
）
电阻均有电流通过，R1和R2的电阻之比是1：3，电流表A1和A2的示数之比是（
A．1：3B．1：1C．3：4D．4：1
6．如图甲所示，电源电压不变。
闭合开关S，将滑动变阻器R2的滑片P从a端移到b端，两电表示数变化关系如图乙中线段AB所示。
则电源电压和滑动变阻器的最大值分别为（）
第1页（共20页）。
中考物理复习欧姆定律问题专项易错题附答案
一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是（）A．电压表V1与电压表V2的示数之和不变B．电压表V2与电流表A的示数之比不变C．电流表A的示数变小，电压表V1的示数变大D．电流表A的示数变小，电压表V1的示数不变【答案】D【解析】【分析】由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流。
根据电源的电压可知电压表V1示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据串联电路的电压特点可知R2两端的电压变化，然后判断电压表V1与电压表V2的示数之和、电压表V2与电流表A的示数之比的变化。
【详解】C．由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流。
因电源电压保持不变，所以滑片移动时，电压表V1的示数不变，故C错误；D．将滑动变阻器R2的滑片P向左滑动，变阻器接入电路中的电阻变大，电路中的总电阻变大，由UIR=可知，电路中的电流变小，即电流表A的示数变小，故D正确；A．由U IR=可知，R1两端的电压变小，因串联电路中总电压等于各分电压之和，所以R2两端的电压变大，即电压表V2的示数变大；由电压表V1的示数不变、电压表V2的示数变大可知，电压表V1与电压表V2的示数之和变大，故A错误；B．由电压表V2的示数变大、电流表A的示数变小可知，电压表V2与电流表A的示数之比变大，故B错误。
【点睛】此题为一道经典的动态电路综合性题，重点考察电路的动态分析及欧姆定律的应用，均为中考物理电学部分的重难点，需要学生熟练掌握相关知识，并进行综合应用分析。
2．如图所示，电源电压不变，P置于中点，a为电流表或电压表。
任意闭合开关，电路都是安全的，下列说法正确的是（）A ．a 是电压表B ．只闭合S 1，P 向右滑动，a 的示数的变化量与A 2示数的变化量的比值变小C ．闭合S 1、S 3，断开S 2，A 1的示数大于A 2的示数D ．闭合S 1、S 2、S 3，P 向左滑动，A 1的示数减小 【答案】AC 【解析】 【分析】 【详解】A ．由电路图可知，当S 1与S 2闭合时，电表a 与电源串联，若a 为电流表，会造成电源短路，故a 不是电流表；此时电路是安全的，说明a 是电压表，故A 正确；B ．只闭合S 1，R 1和滑动变阻器串联，电压表a 测滑动变阻器两端的电压，两电流表测电路中的电流，设P 向右滑动前后电路中的电流分别为I 1、I 2，因串联电路中总电压等于各分电压之和，所以，由I =UR可得，电压表a 示数的变化量 ΔU 2=U 滑﹣U 滑′=(U ﹣I 1R 1)﹣(U ﹣I 2R 1)=(I 2﹣I 1)R 1=ΔIR 1则2U I∆∆=R 1，即a 的示数的变化量与A 2示数的变化量的比值不变，故B 错误； C ．闭合S 1、S 3，断开S 2，R 2与滑动变阻器并联后再与R 1串联，电流表A 1测干路电流，电流表A 2测变阻器支路的电流，因并联电路中干路电流等于各支路电流之和，所以，干路电流表A 1的示数大于支路电流表A 2的示数，故C 正确；D ．闭合S 1、S 2、S 3时，R 2与滑动变阻器并联，R 1和A 1被短路，A 1示数为0，滑片移动时电流表A 1的示数仍然为0，即示数不变，故D 错误。
初中物理中考欧姆定律复习提纲
欧姆定律知识点一、欧姆定律复习提纲1．探究电流与电压、电阻的关系①提出问题：？②制定计划，设计实验：要研究电流与电压、电阻的关系，采用的研究方法是：。
即：保持不变，改变电压研究；保持不变，改变电阻研究。
③进行实验，收集数据信息：（会进行表格设计）④分析论证：（分析实验数据寻找数据间的关系，从中找出物理量间的关系，这是探究物理规律的常用方法。
）⑤得出结论：在一定的情况下，导体中的成正比；在不变的情况下，导体中的成反比。
2．欧姆定律的内容：。
3．数学表达式。
4．说明：①适用条件：只能用于电路，即用电器工作时，所消耗的能完全转化为能；②I、U、R对应同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。
③同一导体（即R不变），则I与U成正比同一电源（即U不变），则I与R成反比。
R＝U/I是电阻的量度式，它表示导体的电阻可由U/I算出，即R等于U、I 的比值，但R与外加电压U和通过电流I等因素无关，R的大小是由导体的、和决定的，并受影响。
5．解电学题的基本思路。
①认真审题，根据题意画出电路图；②在电路图上标出已知量和未知量（必要时加角码）；③选择合适的公式或规律进行求解。
二、伏安法测电阻1．定义：用电压表和电流表分别测出电路中某一导体和就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法就叫。
2．原理：I=U/R。
3．电路图：（如图）4．步骤：①根据电路图连接实物。
连接实物时，必须注意开关应断开②检查电路无误后，闭合开关S，三次改变的阻值，分别读出、的示数，填入表格。
③算出三次Rx的值，再求出平均值。
④整理器材。
5．讨论：本实验中，滑动变阻器的作用：改变（分压），同时（限流）。
三、串联电路的特点1．电流：文字：串联电路中。
字母：2．电压：文字：串联电路中。
字母：3．电阻：文字：串联电路中。
字母：理解：把n段导体串联起来，总电阻比任何一段导体的电阻都，这相当于增加了导体的。
中考物理欧姆定律试题类型及其解题技巧及解析
中考物理欧姆定律试题类型及其解题技巧及解析一、欧姆定律选择题1．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法不正确的是（）A. 当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 AB. 将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 AC. 通过导体甲的电流与其两端的电压成正比D. 导体甲的电阻大于导体乙的电阻【答案】 D【解析】【解答】A.根据图像，当乙的电压为1V，电流为0.1A，A不符合题意；B.当甲乙并联电压为3V时，甲的电流为0.6A，乙的电流为0.3A，干路电流为0.6A+0.3A=0.9A，B不符合题意；C.根据甲的图像是过原点的直线，说明电压和电流成正比，C不符合题意；D.在图像中，导体甲乙电流相等时，甲的电压小，甲的电阻小，D符合题意。
故答案为：D.【分析】结合电流和电压的关系图像，分析不同的电流对应的电压，结合电压和电流的大小分析电阻的大小关系。
2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（）A. 缩短B. 伸长C. 静止不动D. 先伸长后缩短【答案】B【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。
故答案为：B。
【分析】根据滑动变阻器的使用方法确定电路中的电阻的变化，再根据欧姆定律确定电路中电流的变化；安培定则：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极（N极）.3．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示．针对该实验过程，下列结果正确的是（）A. 小灯泡的额定功率为6.25WB. 小灯泡正常工作时的电阻为5ΩC. 滑动变阻器的最大阻值为40ΩD. 电路消耗的最小功率为0.05W【答案】C【解析】【解答】解：由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，A、小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；B、由I= 可得，灯泡正常工作时的电阻：R L= = =6.25Ω，故B错误；C、电源电压一定，由I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大= = =45Ω，此时灯泡的电阻：R L= = =5Ω，滑动变阻器的最大阻值：R滑最大=R总最大﹣R L=45Ω﹣5Ω=40Ω，故C正确；D、由P=UI可得电路消耗的最小功率：P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误．故选C．【分析】（1）由图象可知，灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；（2）由I= 计算灯泡正常工作时的电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡的电压和电流，由串联电路特点和欧姆定律计算变阻器的最大值；（4）由P=UI计算电路的最小功率．4．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（）A. 电源电压为9VB. 小灯泡的额定功率为3WC. 电阻丝AB的最大阻值为6ΩD. 滑片P在A、B两端时小灯泡的电功率之比为1：8【答案】D【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故A错误；灯泡的额定功率P L=U L I L=6V×1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB 完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压U L′=1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：U AB=U﹣U L′=6V﹣1.5V=4.5V，因串联电路中各处的电流相等，所以，由I= 可得，电阻丝AB的阻值：R AB= = =9Ω，故C错误，灯泡的电功率：P L′=U L′I=1.5V×0.5A=0.75W，则滑片P在A、B两端时小灯泡的电功率之比：P L′：P L=0.75W：6W=1：8，故D正确．故选D．【分析】（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压，根据P=UI求出灯泡的额定功率；（2）滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，根据图乙读出灯泡两端的电压和通过的电流，根据串联电路的电压特点求出AB两端的电压，根据串联电路的电流特点和欧姆定律求出电阻丝AB的阻值，根据P=UI求出灯泡的电功率，然后得出滑片P在A、B两端时小灯泡的电功率之比．5．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A. R1先后两次消耗的电功率之比为3：4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2==10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1= =0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。
中考考前冲刺专项训练(13)欧姆定律【含答案解析】

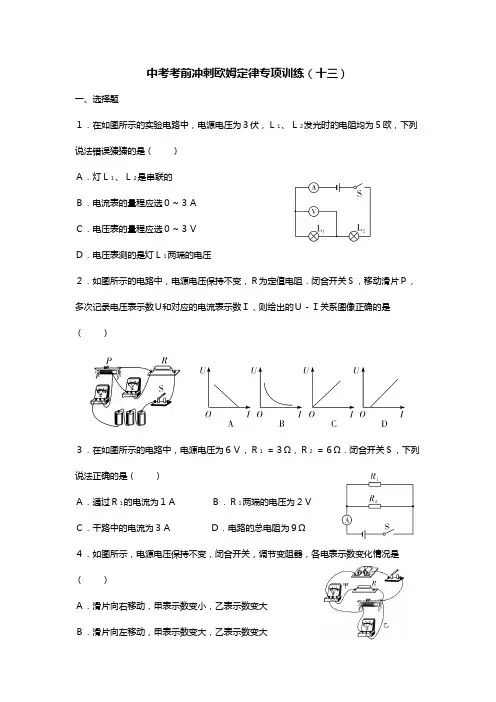

中考考前冲刺欧姆定律专项训练（十三）一、选择题１．在如图所示的实验电路中，电源电压为３伏，Ｌ１、Ｌ２发光时的电阻均为５欧，下列说法错误獉獉的是（）Ａ．灯Ｌ１、Ｌ２是串联的Ｂ．电流表的量程应选０～３ＡＣ．电压表的量程应选０～３ＶＤ．电压表测的是灯Ｌ１两端的电压２．如图所示的电路中，电源电压保持不变，Ｒ为定值电阻．闭合开关Ｓ，移动滑片Ｐ，多次记录电压表示数Ｕ和对应的电流表示数Ｉ，则绘出的Ｕ－Ｉ关系图像正确的是（）３．在如图所示的电路中，电源电压为６Ｖ，Ｒ１＝３Ω，Ｒ２＝６Ω．闭合开关Ｓ，下列说法正确的是（）Ａ．通过Ｒ１的电流为１ＡＢ．Ｒ１两端的电压为２ＶＣ．干路中的电流为３ＡＤ．电路的总电阻为９Ω４．如图所示，电源电压保持不变，闭合开关，调节变阻器，各电表示数变化情况是（）Ａ．滑片向右移动，甲表示数变小，乙表示数变大Ｂ．滑片向左移动，甲表示数变大，乙表示数变大Ｃ．滑片向左移动，甲表示数变大，乙表示数变小Ｄ．滑片向右移动，甲表示数变小，乙表示数不变５．如图所示的电路中，Ｒ１、Ｒ２为定值电阻，电源电压不变，闭合开关Ｓ１、Ｓ２，两表均有示数，若闭合开关Ｓ１，断开开关Ｓ２，则（）Ａ．电流表的示数变小，电压表与电流表示数之比变小Ｂ．电流表的示数变大，电压表与电流表示数之比变小Ｃ．电压表的示数变小，电压表与电流表示数之比不变Ｄ．电压表的示数变大，电压表与电流表示数之比变大６．如图甲所示是某科技小组利用气敏电阻设计的汽车有害尾气排放检测电路，如图乙是气敏电阻随有害尾气浓度β变化的曲线，电源电压恒定不变，Ｒ为气敏电阻，Ｌ为指示灯．当有害尾气浓度β增大时（）Ａ．电压表的示数减小，指示灯亮度增大Ｂ．电压表的示数增大，指示灯亮度增大Ｃ．电压表的示数减小，指示灯亮度减小Ｄ．电压表的示数增大，指示灯亮度减小７．如图所示，电源电压恒定，当开关Ｓ１、Ｓ２闭合，甲、乙两表为电压表时，两表示数之比Ｕ甲∶Ｕ乙＝４∶１；当开关Ｓ１闭合、Ｓ２断开，若甲、乙两表均为电流表时，两表的示数之比为（）Ａ．４∶３Ｂ．３∶２Ｃ．３∶４Ｄ．３∶１８．如图所示，Ｒ０为定值电阻，Ｒ１为滑动变阻器，○A1○A2、为实验室用电流表（接线柱上标有“－”“０．６”“３”），闭合开关后，调节滑片Ｐ，使两电流表指针所指位置相同．下列说法正确的是（）Ａ．○A1○A2电流表与的示数之比为１∶４Ｂ．通过Ｒ０与Ｒ１的电流之比为４∶１Ｃ．Ｒ０与Ｒ１两端的电压之比为１∶４Ｄ．Ｒ０与Ｒ１的阻值之比为４∶１９．如图所示，电源电压为３Ｖ且保持不变，滑动变阻器Ｒ标有“１Ａ１５Ω”的字样．当滑动变阻器的滑片Ｐ在最右端时，闭合开关Ｓ，通过灯泡的电流为０．４Ａ，移动滑动变阻器的滑片Ｐ，在电路安全工作的情况下，下列说法正确的是（）Ａ．向左移动滑动变阻器的滑片Ｐ时灯泡变亮Ｂ．滑片Ｐ在最右端时通过干路中的电流是０．９ＡＣ．Ｒ接入电路的阻值变化范围是５Ω～１５ΩＤ．电路总电阻的最大值为５Ω二、填空题１０．两个标有“５Ω１Ａ”和“１０Ω０．６Ａ”的定值电阻，将它们串联起来使用时等效电阻为Ω，电源电压最多为Ｖ；若将它们并联时干路电流最大是Ａ．１１．如图所示电路，电源电压不变，闭合开关Ｓ，移动滑动变阻器的滑片Ｐ至某位置时，电流表的示数为Ｉ１；移动滑片Ｐ至另一位置时，电流表的示数为Ｉ２，电压表示数为１Ｖ．若Ｉ１∶Ｉ２＝４∶３，前后两次滑动变阻器的阻值之比为２∶３，则电源电压为Ｖ．１２．如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡Ｌ和定值电阻Ｒ１的电流与电压关系的图像．当只闭合Ｓ１、Ｓ２时，电压表示数为２Ｖ；当只闭合Ｓ２、Ｓ３时，电压表示数为４Ｖ．则电源电压Ｕ＝Ｖ，Ｒ２＝Ω．１３．将一段电阻丝Ｒ和一个阻值为Ｒ０的定值电阻串联，接在电压为Ｕ＝２Ｖ的电源上，现改变电阻丝接入电路的长度，测得通过电阻丝的电流Ｉ和电阻丝相应的接入长度Ｌ，得到了电流的倒数与长度的关系图像（１Ｉ－Ｌ图像）如图所示，由此可知：该定值电阻Ｒ０＝Ω；当电阻丝的接入长度为Ｌ＝０．５ｍ时，相应电阻丝的电阻Ｒ′＝Ω．三、实验探究题１４．在“探究电流与电压的关系”实验中：（１）请用笔画线代替导线，将甲图中电路连接完整，要求滑片Ｐ向Ｂ端滑动时，滑动变阻器接入电路的电阻变大（连线时导线不允许交叉）；（２）正确连接好电路后，闭合开关发现电压表示数为２．８Ｖ，电流表无示数，滑动滑片Ｐ两表示数均无变化，则故障原因是；（３）小明排除故障后，移动滑片Ｐ到某一位置时电流表示数如乙图所示，此时通过电阻的电流为Ａ，若要增大电阻两端的电压，应将滑片Ｐ向（选填“Ａ”或“Ｂ”）端移动；（４）实验中测得多组数据，绘制出电阻Ｒ的Ｉ－Ｕ图像如图丙所示：由图像可得电流与电压的关系是：；本实验所用电阻的阻值为Ω．１５．如图甲，是张勇实验小组在探究“电流与电阻的关系”时的电路图，电源电压恒为６Ｖ．电压表、电流表无损坏，有阻值为５Ω、１０Ω、２０Ω、３０Ω、４０Ω定值电阻５个．（１）根据图甲，用笔画线代替导线连接完成图乙的实物图．（２）实验过程中，需要改变定值电阻，观察电流的变化，为了科学地得出实验结论，当每次更换电阻后，都要移动滑动变阻器的滑片，此时眼睛应注意观察（选填序号）．Ａ．变阻器滑片Ｂ．电压表Ｃ．电流表Ｄ．电源（３）某次实验，更换电阻Ｒ，合上开关后，电压表示数为０，电流表示数正常，其原因可能是．（４）在老师的引导下，他们将５次实验数据描绘在图丙中．图中阴影部分“面积”表示的物理量是（选填序号）．Ａ．电流Ｂ．电压Ｃ．电阻Ｄ．电功率（５）实验中，他们选择下列哪个滑动变阻器最合适（选填序号）．Ａ．１０Ω０．５ＡＢ．５０Ω０．５ＡＣ．５０Ω１ＡＤ．２００Ω１Ａ（６）请你用平滑曲线将图丙中５个点连接起来，观察图像你可以得出实验结论：当电压一定时，导体中的电流与导体的电阻．１６．现有两节新的干电池、电压表、电流表、滑动变阻器、开关、导线若干．在利用“伏安法”测量定值电阻Ｒｘ阻值的实验中：（１）请你按照图甲所示的电路图，以笔画线代替导线，将图乙中的电路连接完整；（２）实验前为了保护电路，滑动变阻器的滑片应置于端（选填“Ａ”或“Ｂ”）；（３）闭合开关，无论怎样移动滑片Ｐ，发现电流表始终无示数，电压表有示数，其原因可能是（填符号）；Ａ．滑动变阻器断路Ｂ．Ｒｘ断路Ｃ．Ｒｘ短路（４）排除故障后，当电压表示数为２．７Ｖ时，电流表示数如图丙所示，则通过Ｒｘ的电流大小为Ａ，它的阻值是Ω．（５）本实验要多次测量取平均值，是为了．１７．用图甲所示电路测定小灯泡的电阻，灯泡正常发光的电压为２．５Ｖ．（１）当灯泡正常发光时，电流表示数如图乙所示，此时电流表读数为Ａ，小灯泡电阻为Ω；（２）若闭合开关，电流表及电压表指针均发生偏转，而小灯泡不亮，其可能原因是（说出一种原因即可）；（３）若电压表发生故障，但有已知阻值的定值电阻Ｒ０可提供的情况下，下列电路不能测出小灯泡电阻的是．四、计算题１８．在图甲所示电路中，电源电压保持不变，电阻Ｒ２＝３０Ω，当Ｓ闭合时，电流表的示数为０．４Ａ，当Ｓ１、Ｓ均闭合时，电流表如图乙所示，求：（１）电源电压Ｕ；（２）通过Ｒ１的电流Ｉ１；（３）总电阻Ｒ．１９．用如图所示的电路研究通过导体的电流与电压、电阻的关系．保持电源电压和电阻箱Ｒ１的阻值不变，移动滑动变阻器Ｒ２的滑片Ｐ，测得电流、电压如表１所示；然后将滑片移到适当位置保持不变，仅改变电阻箱Ｒ１ 的阻值，测得相应的电流值，如表２所示． 表１ 表２（１） 根据表１中的数据，你得出什么论？ 求出Ｒ１的阻值．（２）分析表２中的数据，指出实验操作中存在问题，并说出判断的理由． （３）请利用表２中的数据求电源电压参考答案１．Ｂ【解析】从电路图中可知，电路中电流的路径只有一条，故灯Ｌ１和Ｌ２是串联的；Ｉ＝Ｕ＝３Ｖ＝０．３Ａ，则电流表应Ｒ１０Ω选用０～０．６Ａ量程；电压表并联在灯Ｌ１两端，测的是灯Ｌ１两端的电压，由于串联电路中总电压等于各部分电路两端电压之和，则电压表应选用０～３Ｖ量程．综上分析可知，Ｂ符合题意．故选Ｂ．２．Ａ【解析】电压表测量滑动变阻器两端的电压Ｕ滑＝Ｕ电源－ＩＲ定，很显然是一次递减函数，即其图像为直线，故选Ａ．３．Ｃ【解析】电阻Ｒ１、Ｒ２并联，电流表测量干路电流．由题意可知，电源电压是６Ｖ，电阻Ｒ１的阻值是３Ω，电阻Ｒ２的阻值是６Ω，两电阻并联，则两电阻两端的电压相等即为电源电压６Ｖ，则通过Ｒ１的电流为Ｉ１＝Ｕ＝６Ｖ＝２Ａ，通过Ｒ２Ｒ１３Ω的电流为Ｉ２＝Ｕ＝６Ｖ＝１Ａ，电路中的总电流为Ｉ总＝Ｉ１＋Ｒ２６ΩＩ２＝２Ａ＋１Ａ＝３Ａ，电路中的总电阻为Ｒ总＝Ｕ６Ｖ总＝２Ω，综上所述Ａ、Ｂ、Ｄ错误，Ｃ正确．故选Ｃ．４．Ｄ【解析】由题图可知，定值电阻Ｒ与滑动变阻器并联，甲为电流表测干路电流，乙为电压表测量电源电压；闭合开关，滑片向右调节时，电源电压不变，乙表的示数不变，滑动变阻器接入电路的阻值变大，由欧姆定律可知流过滑动变阻器的电流变小，由于并联电路中各支路互不影响，故移动滑片的过程中电阻Ｒ所在支路电流大小不变，由并联电路的电流规律可知干路电流减小，即甲表的示数减小，Ａ错误、Ｄ正确；同理可得滑片向左调节时，乙表的示数不变、甲表的示数增大，Ｂ、Ｃ错误．故选Ｄ．５．Ｃ【解析】当开关Ｓ１、Ｓ２都闭合时，电阻Ｒ１被短路，只有Ｒ２被接入电路中，电压表示数等于电源电压，即Ｕ２＝Ｕ电源，Ｕ电源Ｉ３电流表示数为Ｉ２＝Ｒ２；当只闭合开关Ｓ１时，电阻Ｒ１、Ｒ２组成串联电路，由于串联电路具有分压作用，且此时电压表测Ｒ２两端的电压，即Ｕ１＜Ｕ电源，所以Ｕ１＜Ｕ２，电路中的电流为Ｉ１＝Ｒ１＋Ｒ２，所以Ｉ１＜Ｉ２；电压表与电流表示数之比即为Ｒ２的阻值，大小不变，故选Ｃ．６．Ａ【解析】由题图甲可知，指示灯与气敏电阻串联，电压表测气敏电阻两端的电压，由题图乙可知，当有害尾气浓度β增大时，气敏电阻的阻值将变小，电路的总电阻变小，由公式Ｉ＝Ｕ可知，电路中的电流变大，由公式Ｐ＝Ｉ２Ｒ可知，指示灯Ｌ的电功率变大，指示灯亮度增大，Ｃ、Ｄ错误；由Ｕ＝ＩＲ可知，指示灯两端的电压变大，因串联电路中总电压等于各分电压之和，所以气敏电阻Ｒ两端的电压变小，即电压表的示数变小，Ａ正确、Ｂ错误．故选Ａ．７．Ｃ【解析】由电路图可知，当两个开关都闭合，甲、乙两表为电压表时，Ｒ１、Ｒ２是串联的，其中甲电压表测的是电源电压，乙电压表测的是Ｒ２的电压，因为两表的示数之比为Ｕ甲∶Ｕ乙＝４∶１，根据串联电路分压规律可知：Ｒ１∶Ｒ２＝３∶１；当开关Ｓ１闭合、Ｓ２断开，甲、乙两表为电流表时，Ｒ１、Ｒ２并联，其中甲电流表测的是流过Ｒ２的电流，乙电流表测的是干路总电流，设电源电压为Ｕ，Ｒ１∶Ｒ２＝３∶１①，通过Ｒ１的电流为Ｉ１＝Ｕ，通过Ｒ２的电流为Ｉ２＝Ｕ，所以甲电流表的示数为Ｕ，Ｒ１Ｒ２Ｒ２乙电流表的示数为Ｕ＋Ｕ②，联立①②可得：两电流表的Ｒ１Ｒ２示数之比Ｕ∶（Ｕ＋Ｕ）＝３∶４，故选Ｃ．Ｒ２Ｒ１Ｒ２８．Ｄ【解析】电流表测量Ｒ０的电流，测量干路的电流，两电流表指针所指位置相同，由电流表的两个量程上相同位置电流大小关系可知，Ｉ２＝５Ｉ１，则与示数之比为１∶５，Ａ错误；由上分析可知，通过Ｒ１的电流为４Ｉ１，则Ｒ０与Ｒ１的电流之比为１∶４，Ｂ错误；由电路图可知，Ｒ０与Ｒ１并联在电路中，则其两端的电压之比为１∶１，Ｃ错误；由Ｕ＝ＩＲ可知，Ｒ０∶Ｒ１＝ＵＩ１∶Ｕ４Ｉ１＝４∶１，Ｄ正确．故选Ｄ．９．Ｄ【解析】由题图可知，滑动变阻器Ｒ与灯泡Ｌ并联接入电路中，并联电路中各支路两端电压都相等，滑片Ｐ向左移动时，对灯泡这一支路没有影响，Ａ错误；滑片Ｐ在最右端时，滑动变阻器的电阻全部接入电路中，干路电流为：Ｉ＝ＩＲ＋ＩＬ＝ＵＲ＋ＩＬ＝３Ｖ１５Ω＋０．４Ａ＝０．６Ａ，Ｂ错误；根据滑动变阻器“１Ａ１５Ω”的铭牌意义可知，通过滑动变阻器的最大电流不能超过１Ａ，所以滑动变阻器接入电路的最小阻值Ｒｍｉｎ＝ＵＩｍａｘ＝３Ｖ１Ａ＝３Ω，Ｃ错误；电源电压不变，根据欧姆定律，电路电流最小时，电路总电阻最大Ｒ总ｍａｘ＝ＵＩｍｉｎ＝ＵＩＲ＋ＩＬ＝３Ｖ０．２Ａ＋０．４Ａ＝５Ω，Ｄ正确．故选Ｄ．１０．１５９１．５１１．４【解析】设第一次电压表示数为Ｕ１，则由题意可知：Ｕ１Ｒ＝Ｉ１１Ｒ＝Ｉ{ ２，又因为Ｉ１∶Ｉ２＝４∶３，所以Ｕ１＝４３Ｖ，若电源电压为Ｕ，则Ｕ－４３Ｒ１＝Ｉ１Ｕ－１Ｒ２＝Ｉ{ ２，又因为Ｒ１∶Ｒ２＝２∶３，所以３Ｕ－４２Ｕ－２＝４３，得Ｕ＝４Ｖ．１２．８５【解析】当只闭合Ｓ１、Ｓ２时，小灯泡与Ｒ１串联，电压表测小灯泡两端的电压，电压表的示数为２Ｖ，由图乙可知，通过小灯泡的电流为ＩＬ＝０．６Ａ，电阻Ｒ１的阻值为Ｒ１＝Ｕ１Ｉ１＝４Ｖ０．４Ａ＝１０Ω，由欧姆定律可得：Ｕ－２Ｖ１０Ω＝０．６Ａ，解得电源电压为Ｕ＝８Ｖ；当只闭合Ｓ２、Ｓ３时，小灯泡与Ｒ２串联，电压表测小灯泡两端的电压，电压表的示数为４Ｖ，由图乙可知，通过小灯泡的电流为ＩＬ＝０．８Ａ，由欧姆定律可得：８Ｖ－４ＶＲ２＝０．８Ａ，解得：Ｒ２＝５Ω．１３．０．８１．６【解析】电阻丝Ｒ与定值电阻Ｒ０串联，从图像中可以看出，当电阻丝接入电路中的长度为０时，电路中的电流为１０．４Ａ－１＝２．５Ａ，则定值电阻Ｒ０的阻值为Ｒ０＝２Ｖ２．５Ａ＝０．８Ω；当电阻丝接入电路中的长度Ｌ＝０．５ｍ时，电路中的电流为１１．２Ａ－１＝５６Ａ，此时电路中的总电阻为Ｒ总＝ＵＩ＝２Ｖ５６Ａ＝２．４Ω，相应电阻丝的电阻Ｒ′＝２．４Ω－０．８Ω＝１．６Ω．１４．（１）如答图所示（２）定值电阻断路（３）０．１２Ａ（４）电阻一定时，通过导体的电流与其两端的电压成正比５１５．（１）如答图甲所示（２）Ｂ（３）电阻Ｒ短路（４）Ｂ（５）Ｃ（６）如答图乙所示成反比１６．（１）如答图所示（２）Ｂ（３）Ｂ（４）０．３９（５）减小误差１７．（１）０．２１２．５（２）变阻器接入电路的阻值过大（３）Ｃ【解析】（１）由题图乙知，电流表选用０～０．６Ａ的量程，分度值为０．０２Ａ，示数为０．２Ａ；小灯泡的额定电压为２．５Ｖ，所以正常发光时对应的电阻值为：Ｒ＝ＵＩ＝２．５Ｖ０．２Ａ＝１２．５Ω；（２）电路连接好以后，闭合开关，电压表和电流表均有示数，说明电路为通路，只能是因为小灯泡两端的电压过小，即电路中的总电阻过大，使电路中的电流过小，导致灯泡的实际功率过小，所以灯泡不发光；因此原因可能是变阻器接入电路的阻值过大；（３）由图Ａ可知，当干路开关闭合、支路开关断开时，电流表测Ｒ０的电流Ｉ０，当干路和支路开关都闭合时，电流表测电路中的总电流Ｉ总，所以灯泡两端的电压Ｕｘ＝Ｕ０＝Ｉ０Ｒ０，Ｉｘ＝Ｉ总－Ｉ０，则根据Ｒｘ＝ＵｘＩｘ可求出小灯泡电阻，故Ａ不符合题意；由图Ｂ可知，当干路和支路开关都闭合时，灯泡Ｌ被短路，电源电压Ｕ＝Ｉ０Ｒ０；当干路开关闭合、支路开关断开时，Ｒ０与灯泡Ｌ串联，灯泡两端的电压Ｕｘ＝Ｕ－Ｒ０Ｉｘ，则根据Ｒｘ＝ＵｘＩｘ可求出小灯泡电阻，故Ｂ不符合题意；由图Ｃ可知，Ｒ０与灯泡Ｌ并联，电流表测Ｒ０电流，无法测量通过灯泡Ｌ的电流，所以求不出小灯泡的电阻，故Ｃ符合题意．故选Ｃ．１８．解：（１）当Ｓ闭合时，电路为Ｒ２的简单电路．则电源电压Ｕ＝Ｉ２Ｒ２＝０．４Ａ×３０Ω＝１２Ｖ（２）当Ｓ１、Ｓ均闭合时，Ｒ１、Ｒ２并联，电流表的示数为１．２Ａ则通过Ｒ１的电流Ｉ１＝Ｉ－Ｉ２＝１．２Ａ－０．４Ａ＝０．８Ａ（３）电阻Ｒ１的阻值Ｒ１＝ＵＩ１＝１２Ｖ０．８Ａ＝１５Ω总电阻Ｒ＝Ｒ１Ｒ２Ｒ１＋Ｒ２＝１５Ω×３０Ω１５Ω＋３０Ω＝１０Ω１９．解：（１）结论：电阻一定时，电流与电压成正比．根据欧姆定律得Ｒ１＝ＵＩ＝１．０Ｖ０．２Ａ＝５Ω（２）没有控制电阻箱Ｒ１两端的电压不变，由表２中数据和Ｕ＝ＩＲ得Ｕ１＝ＩＲ１＝０．５Ａ×３Ω＝１．５Ｖ；Ｕ１′＝Ｉ′Ｒ１′＝０．３３Ａ×６．０Ω＝１．９８Ｖ，电阻箱两端电压不同，即没有移动变阻器Ｒ２的滑片，使电压表示数保持不变（利用表格中任意两组数据进行计算，比较得出结论都给分，或其他方法合理也可）（３）Ｕ０．５Ａ－３．０Ω＝Ｕ０．２５Ａ－９．０Ω解得Ｕ＝３Ｖ。
[全]中考物理“欧姆定律”必考知识点大全
中考物理“欧姆定律”必考知识点大全（一）知识框架（二）探究电阻上的电流跟两端电压的关系1、电流与电压的关系2、电流与电阻的关系3、在探究“电流与电压、电阻”关系的实验中滑动变阻器的作用作用：改变电路中电流的大小；改变R两端的电压大小；保护电路，使电路中的电流不至于过高。
注意事项：连接电路时开关应断开；在闭合开关前，应将滑动变阻器的滑片调到电阻值最大的位置；电压表和电流表应该选择合适的量程。
运用数形结合思想分析电流与电压、电阻之间的关系：利用图像来表示一个物理量随另一个物理量的变化情况，可以直观、形象地表示出物理量的变化规律。
控制变量法该实验中，第一步是保持电阻不变，改变电压，观察电流随电压的变化规律；第二步是保持定值电阻两端的电压不变，改变定值电阻的大小，观察阻值和电流之间的变化规律。
这种方法称为控制变量法。
4、注意该试验中，可能的电路故障常见的故障有：电表无示数、示数偏低、实验数据或结论错误等。
（三）欧姆定律及其应用1、内容I=U/R 变形式：U=IR 或R=U/I描述：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。
注意：①该定律中涉及到的电流、电压、电阻是针对同一段导体的或电路的；具有同时性。
②使用该定律时，各物理量的单位必须统一，电压、电阻、电流的单位分别是V、Ω、A。
③该定律只适用于金属导电和液体导电，对气体、半导体导电一般不适用。
④该定律只适用于纯电阻电路。
2、结论（注意前提条件）电阻一定时，通过导体的电流与导体两端的电压成正比电压一定时，通过导体的电流与导体的电阻成反比3、电阻的串、并联（1）串联电路的总电阻等于各串联电阻之和R=R1+R2+……+Rnn个阻值相同的电阻串联，其总电阻为R=nR0把几个电阻串联起来相当于增加了导体的长度，其总电阻一定比每个导体的电阻大。
（2）并联电路的总电阻的倒数等于各并联电阻的倒数之和n个阻值相同的电阻并联，其总电阻为R=R0/n把n个电阻并联起来，相当于增加了导体的横截面积，其总电阻比每一个导体的都要小。
中考物理专项复习-欧姆定律实验专题【附解析】
B．定值电阻R开路
C．滑动变阻器开路
D．电流表开路
（4）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。由图像可以得出结论：电压一定时，导体中的电流跟导体的电阻成 ___________（选填“正比”或“反比”）；
（5）上述实验中，小强用R=5Ω电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，他应向 ___________（选填“A”或“B”）端移动滑动变阻器的滑片，使电压表示数为 ___________V时，读出电流表的示数；
（6）为完成整个实验，应该选取哪种规格的滑动变阻器 ___________（选填“甲”或“乙”）。
6.在探究电流与电阻关系的实验中，小华设计了如图甲所示的电路，定值电阻的阻值分别为10 、15 、20 、30 ，滑动变阻器规格为“20 ；1A”。
（1）如图甲所示，在开关闭合前，滑动变阻器的滑片应移到___________端（选填“A”或“B”）；
①将滑动变阻器滑片置于阻值最大处，闭合开关，缓慢移动滑片，直至电压表示数为1V接下来用10Ω的电阻替换原电阻，应将滑片向__________（选填：“左”或“右）滑动，使电压表示数仍为1V，记录电流表示数。再将15Ω、20Ω的定值电阻分别接入电路，重复以上步骤；
②当将20Ω的电阻接入电路进行实验时，发现无论如何调节滑片都无法满足预设电压为1V的条件。为使该电阻也能完成实验，小华认为可以改变电压表的预设电压，该预设值应不低于__________V；他们重新进行实验，根据记录的数据绘制图丙所示的图像，由此可得结论：____________________；同组的小明认为不改变电压表预设值也可解决上述问题，只需将上述准备的10Ω电阻__________（填连接方式）在电路中就可以顺利完成实验。
