ICD3烧录方法
单片机程序烧录方法
单片机程序烧录方法
单片机程序烧录方法通常有以下几种：
1. ISP（In-System Programming）烧录法：使用一根数据线将电脑与单片机相连，通过编程软件将程序下载到单片机中。
这种方法适用于支持ISP烧录的单片机，如AVR系列、STC系列等。
2. ICSP（In-Circuit Serial Programming）烧录法：将单片机取下，使用专用的编程器将程序下载到单片机中，再将单片机插回电路板。
这种方法适用于不支持ISP烧录的单片机，如PIC系列。
3. 载波烧录法：将单片机放在载波上，通过载波烧录机将程序下载到单片机中。
这种方法适用于大批量生产中的单片机烧录。
需要注意的是，不同类型的单片机使用的烧录方法可能不同，而且不同型号的单片机可能需要不同的烧录软件和编程器。
在进行单片机程序烧录之前，需要了解所使用单片机的烧录方法和要使用的烧录工具，以确保正确地烧录程序到单片机中。

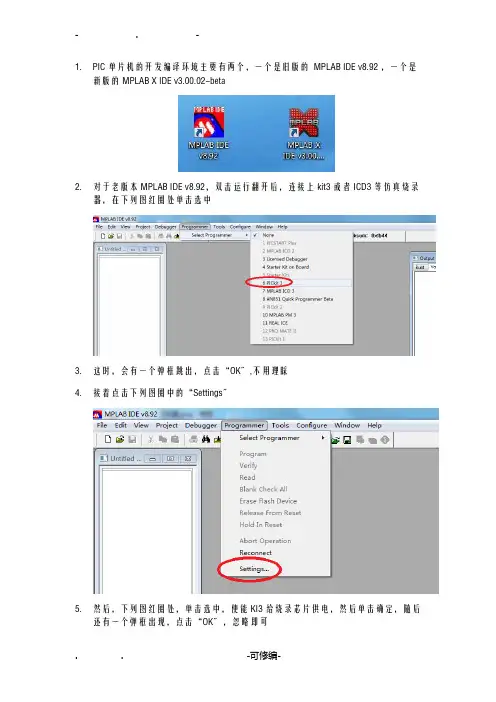

PIC单片机烧录教程
1.PIC单片机的开发编译环境主要有两个，一个是旧版的 MPLAB IDE v8.92 ，一个是
新版的 MPLAB X IDE v3.00.02-beta
2.对于老版本MPLAB IDE v8.92，双击运行翻开后，连接上kit3或者ICD3等仿真烧录
器，在下列图红圈处单击选中
3.这时，会有一个弹框跳出，点击“OK〞,不用理睬
4.接着点击下列图圈中的“Settings〞
5.然后，下列图红圈处，单击选中，使能KI3给烧录芯片供电，然后单击确定，随后
还有一个弹框出现，点击“OK〞，忽略即可
6.接着，如下列图所示，红圈处的文字提示表示烧录芯片供电成功，接下来单击红
箭头所指按钮，便能实现程序烧录了
7.新版本环境烧录方法，双击运行MPLAB X IDE v3.00.02-beta
8.编译好相关代码后，翻开其配套的烧录软件，见下列图：
9.A处选择正确的芯片，B处找到烧录文件 **.hex的所在位置
10.然后，在下列图圈中的地方单击
11.进入如下界面，并在输入框中输入默认密码“microchip〞
12.然后，点击Log on，进入后，单击下列图圈中的按钮，并勾选前头所指，即允许
了kit3等烧录器对目标烧录芯片的供电：
13.接着单击下列图所示圈中的按钮，并单击箭头指向的地方，即可连接上kit3
14.可能会出现警告弹框，点击OK即可，然后，单击下列图圈中的按钮，先后会出现
两个红框圈中的类似文字提示信息，表示最终烧录成功
15.。

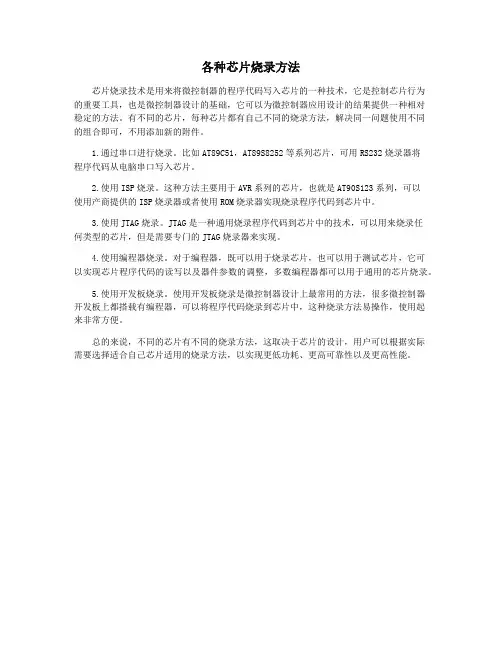

各种芯片烧录方法
各种芯片烧录方法
芯片烧录技术是用来将微控制器的程序代码写入芯片的一种技术，它是控制芯片行为
的重要工具，也是微控制器设计的基础，它可以为微控制器应用设计的结果提供一种相对
稳定的方法。
有不同的芯片，每种芯片都有自己不同的烧录方法，解决同一问题使用不同
的组合即可，不用添加新的附件。
1.通过串口进行烧录。
比如AT89C51，AT89S8252等系列芯片，可用RS232烧录器将
程序代码从电脑串口写入芯片。
2.使用ISP烧录。
这种方法主要用于AVR系列的芯片，也就是AT90S123系列，可以
使用产商提供的ISP烧录器或者使用ROM烧录器实现烧录程序代码到芯片中。
3.使用JTAG烧录。
JTAG是一种通用烧录程序代码到芯片中的技术，可以用来烧录任
何类型的芯片，但是需要专门的JTAG烧录器来实现。
4.使用编程器烧录。
对于编程器，既可以用于烧录芯片，也可以用于测试芯片，它可
以实现芯片程序代码的读写以及器件参数的调整，多数编程器都可以用于通用的芯片烧录。
5.使用开发板烧录。
使用开发板烧录是微控制器设计上最常用的方法，很多微控制器
开发板上都搭载有编程器，可以将程序代码烧录到芯片中，这种烧录方法易操作，使用起
来非常方便。
总的来说，不同的芯片有不同的烧录方法，这取决于芯片的设计，用户可以根据实际
需要选择适合自己芯片适用的烧录方法，以实现更低功耗、更高可靠性以及更高性能。
固件烧录流程
一：烧录卡的操作
烧录准备：
1.PC
2.带SD卡的读卡器
3.Phoenixcard烧录工具以及image镜像文件，均由Ecloud
公司提供
步骤如下：
第一步：运行phoenixcard.exe
第二步：插入带SD 卡的读卡器
第三步：点击按钮
第四步：在选择组合框选择读卡器对应的盘符
第五步：点击文件选择按钮选择image 文件。
第六步：选择所需要的烧写模式
第七步：点击
烧写的提示信息会显示在中间提示信息列表
典型界面信息如下：
二：烧录固件的操作：
1.将烧录好的TF卡插到迷你电脑TF卡槽中。
2.然后上电，蓝灯亮表示正在烧录中。
3.蓝灯熄灭后，取掉TF卡，上电即可。
4.第一次开机需要比较久的时间，一次开机均在2分35秒到3
分25之间。
PICK3烧录PIC单片机程序流程指导
PICK3烧录PIC单⽚机程序流程指导⽤PICK3烧录PIC单⽚机程序指导（备注：本⽂烧录IC以PIC16F1829为例）⼀、打开MPLAB IDE 集成开发环境
⼆、点击“⽂件”选择“Import”,如下图所⽰
三、打开烧录⽂件，⽂件后缀名为.hex ,如下图：
选中烧录⽂件后，点击“打开”。
四、选择烧录IC的型号，打开如下选项，选择Select Device选项
打开后，出现如下对话框，选择以下⽤⽅框标识出的对应选项，然后点击确定
五、配置字的选择，打开如下选项，选择Configuration Bits
会出现以下窗⼝
去掉箭头所指的勾选项，然后进⾏配置字的选择
六、按照烧录资料所给的配置字选项进⾏配置，配置好后核对Checksum（校验和）,如下图所⽰。
核对好Checksum后再进⾏以下步骤
七、选择烧录⼯具，选择PICK3 作为烧录⼯具，如下图所⽰
点击确定
如果你的PICK3已经连接到电脑，则会显⽰以下提⽰（提⽰信息如箭头所⽰）
⼋、如果PICK3已经连接好后，再选择烧录电压，如下图所⽰：
点击菜单栏上的Program -> Setting ,会出现如下图标
选择Power
勾上如上图所⽰的勾选项，选择内部供电电压为4.5V，然后点击确定，如果电脑有检测到IC，则会出现如下所⽰介⾯（如箭头所指⽰）：
点击下图箭头所指的图标，烧录程序
烧录成功后，会提⽰Programming/Verify complete ,。

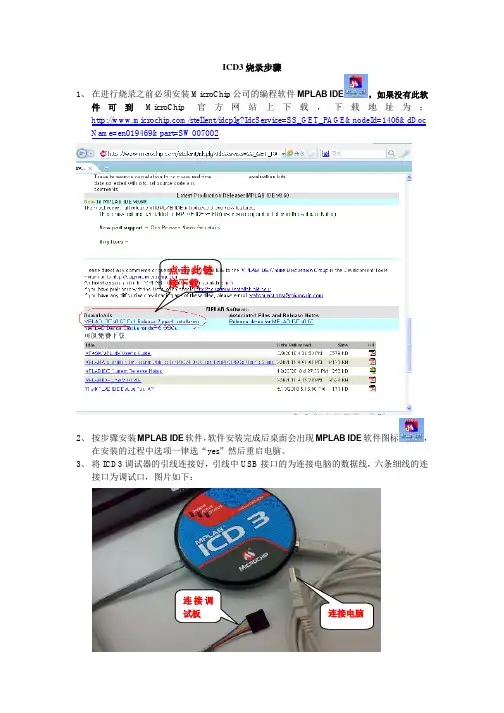

ICD3烧录步骤
ICD3烧录步骤1、 在进行烧录之前必须安装MicroChip 公司的编程软件MPLAB IDE:!*+.L0MNOPQNRyes ”然后重启电脑。
3、 将ICD3调试器的引线连接好，引线中USB 接口的为连接电脑的数据线，六条细线的连接口为调试口，图片如下：点击此链接下载4、连接好ICD3的两条线，将UBS线接头插入电脑USB接口，第一次使用ICD3屏幕右下方会出现其驱动标志然后会跳出对话框要求我们完成硬件驱动向导，单击下一步系统直到完成ICD3驱动程序的安装，然后单击“完成”按钮来完成驱动程序的安装。
（备注：安装ICD3驱动之前必须先安装MPLAB IDE，因为ICD3的系统驱动在给软件的文件夹里）5、在打开我们的编程软件之前，必须检查，需要编译调试或烧录的程序不能放于桌面而且程序的文件夹路径不能含有中文，注意这些事项后双击打开MPLAB IDE软件6、单击9、设置完毕后单击：programmer→Reconnect 在出现的的对话框中点击“OK”进行重新连接，连接完成后如果没有问题则会出现如下的画面，如果出现警告则需拔掉所有的连接线按步骤重新连接设置。
10、连接成功后就可以开始烧录，（以下步骤一定要按顺序完成）点击图标：进行烧录。
烧录成功后则拔掉PCB板，若还要烧录其他PCB则插入新的PCB按照步骤10反复烧录。
全部烧录完成后则点击programmer→select programmer→none关闭ICD3烧录功能，并拔掉所有连接。
录成功后会屏幕会出现如下图：点击如下标注点察除芯片内的程序：点击如下标注点执行烧录察除成功标志单击此图标擦除芯片单击此图标执行烧录烧录进行中烧录进行中烧录成功：烧录成功标志。
ICD3烧录步骤
ICD3烧录步骤ICD3烧录步骤1、在进⾏烧录之前必须安装MicroChip 公司的编程软件MPLAB IDE:!*+.L0MNOPQNRyes ”然后重启电脑。
3、将ICD3调试器的引线连接好，引线中USB 接⼝的为连接电脑的数据线，六条细线的连接⼝为调试⼝，图⽚如下：点击此链接下载4、连接好ICD3的两条线，将UBS线接头插⼊电脑USB接⼝，第⼀次使⽤ICD3屏幕右下⽅会出现其驱动标志然后会跳出对话框要求我们完成硬件驱动向导，单击下⼀步系统直到完成ICD3驱动程序的安装，然后单击“完成”按钮来完成驱动程序的安装。
（备注：安装ICD3驱动之前必须先安装MPLAB IDE，因为ICD3的系统驱动在给软件的⽂件夹⾥）5、在打开我们的编程软件之前，必须检查，需要编译调试或烧录的程序不能放于桌⾯⽽且程序的⽂件夹路径不能含有中⽂，注意这些事项后双击打开MPLAB IDE软件6、单击9、设置完毕后单击：programmer→Reconnect 在出现的的对话框中点击“OK”进⾏重新连接，连接完成后如果没有问题则会出现如下的画⾯，如果出现警告则需拔掉所有的连接线按步骤重新连接设置。
10、连接成功后就可以开始烧录，（以下步骤⼀定要按顺序完成）点击图标：进⾏烧录。
烧录成功后则拔掉PCB板，若还要烧录其他PCB则插⼊新的PCB按照步骤10反复烧录。
全部烧录完成后则点击programmer→select programmer→none关闭ICD3烧录功能，并拔掉所有连接。
录成功后会屏幕会出现如下图：点击如下标注点察除芯⽚内的程序：点击如下标注点执⾏烧录察除成功标志单击此图标擦除芯⽚单击此图标执⾏烧录烧录进⾏中烧录进⾏中烧录成功：烧录成功标志。
IC芯片烧录程序的步骤及方法
够支持目标芯片的烧录。
了解烧录器支持的芯片类型
03
查阅烧录器的使用手册或者官方网站，了解该烧录器支持的芯
片类型和烧录方式。
准备烧录文件和烧录器驱动程序
获取烧录文件
从芯片厂商或者第三方网站下载目标 芯片的烧录文件，如固件、程序或数 据等。
检查烧录文件完整性
在烧录前，检查下载的烧录文件是否 完整、正确，避免在烧录过程中出现 错误或失败。
准备连接线和适配器
根据芯片引脚和烧录器接口的类型，准备合适的连接线和适配器 ，确保芯片与烧录器之间的连接稳定可靠。
02
烧录程序步骤
Байду номын сангаас
打开烧录软件并连接烧录器
01
02
03
打开烧录软件
启动电脑上的烧录软件， 如Keil、IAR等。
连接烧录器
使用USB线将烧录器与电 脑连接，确保连接稳定。
识别烧录器
在烧录软件中识别并连接 烧录器，确保烧录器正常 工作。
当烧录完成后，软件通常会给出 相应的提示信息，表示烧录成功
。
03
烧录后验证与测试
验证芯片功能是否正常
通过示波器或逻辑分析仪等测试工具 ，观察芯片输出信号是否符合预期设 计。
对芯片进行复位、读写等操作，检查 其响应是否正确。
将芯片接入到目标系统中，验证其在 实际工作环境下是否能够正常工作。
测试芯片性能参数是否达标
解决方法
根据具体情况，更换电源、烧 录器或芯片，调整烧录程序参 数等。
芯片无法识别问题排查与处理
连接问题
检查芯片与烧录器的连接是否 正确、稳定。
芯片问题
检查芯片是否损坏，引脚是否 完好。
烧录器问题
烧录IC的流程与设置
2.在 “编辑自动烧录方式”里面，添加或删除自动烧录的方式
3.在操作选项里面选择“量产模式”
4.单击Auto,烧录程序就会自动Erase、Blank_ Check 、Program 、Verify
四、设置工程文档
1.设置好工程文档以后，只要选择相应机种的“工程文件”，就会自动调出相应
IC厂商及型号以及要烧录的BIN档文件
MBD-TE 2009-2-11
.
21
龍光輝 Bright Long
3.在操作选项里面选择“编辑烧自动录烧I录C方的式”流程与设置
MBD-TE 2009-2-11
.
22
龍光輝 Bright Long
4.在 “编辑自动烧录方式”里面，添加或删除自动烧录的方式
MBD-TE 2009-2-11
.
23
龍光輝 Bright Long
MBD-TE 2009-2-11
.
1
龍光輝 Bright Long
一、工程模式的设置步骤： 1.开启烧录程序
MBD-TE 2009-2-11
.
2
龍光輝 Bright Long
2.开启烧录程序显示如下烧的画录面I：C的流程与设置
MBD-TE 2009-2-11
.
3
龍光輝 Bright Long
3.单击选择器件，选择IC厂商及型号
MBD-TE 2009-2-11
.
19
龍光輝 Bright Long
三、生1.产单模击式选的项设卡置里方面法的和操流作烧程选：项录IC的流程与设置
MBD-TE 2009-2-11
.
20
龍光輝 Bright Long
2.在操作选项里面选择管脚接触检测 检查器件这两项，主要是为了当IC放到烧录器上， 烧录器会侦测器件及接触的引脚，当设备侦测到此IC时就会自动开始烧录
ICD3软件烧录工具操作指导书
内容：一：确认研发部下发程序的烧录方式，若需使用ICD3烧录工具，则进行以下操作。
1，将开发部下发的程序复制到安装有 “MPLAB IDE”软件的电脑中，如果是第一次下发的程序，需新建文件夹，（新建文件夹命名方式：项目名称+项目件号，新建的文件夹需在电脑中“程序文件”子目录下进行新建），文件夹新建好后，将研发部下发的程序复制到该文件夹内，若研发部下发的文件为更新的程序，则需将原程序文件删除或按照程序变更通知单要上的要求进行操作，再将新下发的程序文件复制到相应文件夹内。
2、用鼠标左键双击 “MPLAB IDE”软件,打开程序，待程序完全打开后，点击菜单栏“FILE”选项，在其下拉菜单中单击“IMPORT”项，选择相应程序（图一），选择的程序为第一步中复制到相应程序文件夹中的程序（例如：选择的程序为CN180S， 具体选择方式为，用鼠标点击程序文件，在点击打开选项。
程序导入完成）。
设备操作指导书设备名称监测设备编号/ICD3 烧录工具3、程序选择完成后，用鼠标单击 菜单栏"Programmer"选项，在其下拉菜单中选择 “select programmer”,再在其弹出栏中单击"MPLAB ICD3"（图二），单击后，软件界面显示如（图三），出现"Voltage Caution "提示，点击OK选项，单击OK选项后，软件显示界面如（图四）程序选取图示界面“MPLAB ICD3”选择图示图四图三图一图二双击打卡“MPLAB ”软件单击菜单栏“FILE ”选项在“FILE ”下拉菜单中单击“IMPORT 选项”5、将“ICD3” USB端口连接在电脑USB端口（图七），连接后ICD 3“Power”和“Statue”指示灯点亮为黄色（图八），将“ICD 3”六针插口插入待烧录程序产品的6针插孔中，插入时六针侧面缺口需和PCBA板 六针白线缺口一致（图九）6、将待测产品接上加电线，电脑显示界面出现“Target detected ”及“Device ID revision”显示（图十红色圆框），点击（图十）黑色箭头所指图示，程序烧录开始，程序烧录开始后电脑左下角出现“programming”及绿色进度条显示（图十一红色方框内图示），程序烧录过程中ICD 3“Power”指示灯显示黄色 ，“Statue”指示灯显示红色，ACTIVITY指示灯显示蓝色（图十二），烧录完成后，STATUE 指示灯显示黄色，“Activity”和“Power”指示灯不变（图十三），烧录完成后，拔掉ICD 3 六针插针和加电线，电脑显示界面出现Target Removed 显示4、点击菜单栏" Configure" 选项，出现"Select Device"界面（图五），点击"Device"下拉菜单，选择待烧录产品的芯片型号（如：CN180S的芯片型号为：PIC16F 1946，芯片型号在芯片表面可查到），选择好芯片型号后，单击“OK”选项 设置完成设备操作指导书图五图六图七图八图九缺口对齐图十图十一图十二图十三ICD 3USB 端口线SelectDevice 界面Device下拉菜单程序烧录开始按击图示。
