墙面抹灰开裂的原因分析与治理措施
墙面抹灰开裂的原因分析与治理措施
一、工程概况
**********
二、墙面抹灰开裂的原因分析
在***（无顶棚）及室内墙面个别部位发现有抹完灰的墙面上有裂缝，经现场查验并结合施工过程中各个环节分析认为主要原因为：墙体过高，砌筑时灰缝不饱满、厚度不均匀，使墙体受力不均匀、承载力降低，而出现抹完灰的墙面裂缝。
结合墙面裂缝形成原因分析以下方面也可能形成墙面裂缝：
1、地基不均匀沉降引起的墙体开裂。
2、温度裂逢，这种裂逢主要出现在不同材料的交接处，如系梁和砖砌体交接处的水平裂缝。
由于周围温度变化引起变形，不同材料的膨胀系数不一样，导致产生温度裂缝。
建筑物的长度过长以及受热不均匀，则容易产生温度裂缝。
3、过大振动（施工电梯附墙周边墙体裂缝）。
4、加气混凝土砌块等材料施工不当造成的裂缝。
三、墙面裂缝防治措施
避免墙体抹灰层“龟裂”和“壳裂”，施工时应注意以下几点：
1、注意材料的使用。
施工现场应尽可能使用同品种同批次的水泥，品种批次不同的，性能也有所不同，所以不得混用。
砂子宜使用中砂，砂在使用前应过筛，含泥量不应超过3%。
砂浆搅拌要均匀，不均匀搅拌导致有的砂浆强度偏高、有的强度偏低，容易引起灰缝位置开裂。
2、抹灰前的基层处理是确保质量的关键之一，必须认真做好。
基层的表面尘土、砂浆、污垢、油渍均应事前清除干净。
过于光滑的基层，要事先凿毛，再用1：1水灰比渗10%的107胶薄抹一层粘结层。
抹灰前，墙面应浇水湿润，洒水时间与施工时间不要间隔太长，以免抹灰后砂浆中的水分很快被
基体吸收，造成砂浆失水过快，而导致强度降低。
3、注重抹灰工操作技能。
如：抹压力度不均匀、厚度不均匀容易造成抹灰层产生裂缝。
4、抹灰后应注意洒水养护。
墙体抹灰空鼓以及剥落产生原因以及施工应注意问题
1、基层未处理好。
抹灰前墙面应按设计及施工要求作基层处理，清除基层表面杂质，调整表面含水率，采用聚合物水泥浆、聚合物水泥细砂浆或水泥净浆洒刷，（厚1～2mm），在其凝固后采用混合砂浆（或专用砂浆）进行过渡找平层抹灰。
也可采用也可采取人工凿毛或其他提高粘结性能的基层处理措施，防止出现空鼓开裂。
面层砂浆标号不能高于打底砂浆，而打底砂浆不能高于基层墙体，以免在凝结过程中产生较强的收缩应力，破坏强度较低的基层，产生空鼓、脱落等质量问题。
2、抹灰砂浆使用不当。
抹灰采用的砂浆品种，应符合设计要求，其配合比、稠度等应检查合格后方可使用。
施工时应注意抹灰用的砂浆必须具有良好的和易性，并具有一定的粘结强度。
严禁使用熟化不透的石灰膏，以防爆灰。
3、抹灰工艺把握不好。
施工中应注意不同墙体、不同部位每个抹灰层的厚度。
抹灰应分层进行，水泥砂浆抹灰每遍厚度宜为5～7mm；石灰砂浆和水泥石灰砂浆抹灰每遍厚度宜为7～9mm。
多遍抹灰时，应待前一层7～8成干后，方可涂抹后一层；水泥砂浆和水泥混合砂浆应待前一层凝结后，方可涂抹后一层。
墙面抹灰层中加挂钢网的防裂方法以及施工注意问题
墙面抹灰层中加挂钢网的防裂方法
1、墙面防裂的方法：采用直径较细（一般为0.4～0.8mm）、网孔较密（一般为6～20mm，方孔）的钢网，材质多为镀锌电焊钢丝网，主要铺设于墙面的抹灰层之中。
2、防墙面抹灰层剥离的方法：采用直径为1.2～4.0 mm、网孔为50～150 mm的方孔钢丝网，材质多为镀锌电焊钢丝网。
主要钉挂在砌体基层或第1遍找平层之上。
当抹灰装饰面层的自重较大时，可采用焊接钢筋网，钢筋直径多为4～6 mm，孔径多为50～150 mm。
墙面抹灰层中加挂钢丝网施工注意问题
1、墙面的挂网抹灰应做到选材合理，挂网平整、钉网牢固、抹灰密实，经隐蔽项目检查合格后方可进行。
2、挂网前应清理基体，修补找平墙面，并保持一定湿度。
3、挂网应展平，与梁、柱或墙体连接可用射钉或与预埋件固定，应保证钢网不变形起拱；
4、网材搭接应平整、连续、牢固，搭接长度不宜小于100mm；
5、挂网必须置于抹灰层内，网材与基体的间距宜大于5mm，但不得外露，应防止网材与固定件生锈和腐蚀；
6、抹灰层与基体必须粘结牢固，基体表面应采用聚合物水泥浆打底，抹灰应分遍压实。
***** 如有侵权请联系告知删除，感谢你们的配合！。
墙面抹灰裂纹原因分析防治措施
墙面抹灰裂纹原因分析防治措施首先，墙面抹灰裂纹的原因可能是建筑材料的问题。
建筑材料质量不过关，如砌块、砂浆、涂料等质量不良，容易出现收缩、开裂等问题。
此外，如果墙面抹灰层与基层之间的胶结力不足，也会导致裂纹的出现。
因此，在墙面抹灰过程中，选择质量可靠的建筑材料，并确保墙面抹灰层与基层之间的胶结力良好非常重要。
其次，施工问题也是墙面抹灰裂纹的常见原因之一、施工环境不规范、施工操作不当等因素都可能导致裂纹的出现。
例如，墙面抹灰层的厚度一般应在5mm-10mm之间，过厚容易开裂；如果施工时墙面未充分湿润或墙体表面存在油污等不洁物，也会影响墙面抹灰层与基层的胶结力。
因此，施工过程中需要注意施工环境的准备和要求，确保施工操作规范。
此外，房屋使用和保养方面的原因也会导致墙面抹灰裂纹的出现。
例如，房屋暴露在恶劣的天气环境中，如高温、低温、湿度变化大等，会引起墙面材料的膨胀和收缩，从而产生裂纹。
另外，若墙面长期受到冲击、挤压等外力，也会导致墙面抹灰层的破坏和裂纹的产生。
因此，在使用和保养房屋时，要注意控制环境湿度、避免墙面受到外力冲击。
接下来，针对墙面抹灰裂纹问题，可以采取以下防治措施。
首先，对于建筑材料问题造成的裂纹，应选择质量可靠的建筑材料，并在施工前进行质量检测，确保建筑材料符合标准要求，以减少裂纹的产生。
其次，加强施工管理和施工操作规范。
施工前应充分准备施工环境，确保墙体表面洁净、湿润，并加强墙面抹灰层的胶结力，以提高墙面的抗裂能力。
同时，注重房屋的使用和保养。
应保持室内环境湿度适宜，防止墙面长时间暴露在高温、低温等恶劣环境中。
另外，避免墙面受到冲击、挤压等外力，定期检查墙面情况，及时采取维修措施，避免裂纹进一步扩大。
总之，墙面抹灰裂纹的原因是多方面的，如建筑材料问题、施工问题以及房屋使用和保养等。
为了解决这个问题，我们需要分析裂纹产生的原因，并采取相应的防治措施，从而保持墙面的整洁和稳定。

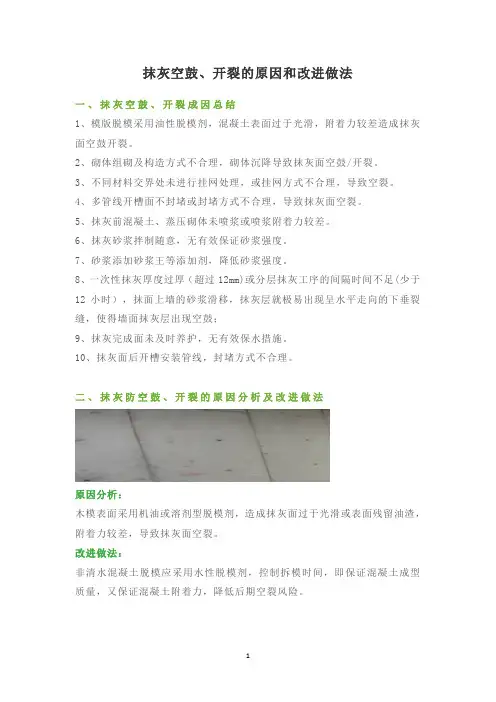

抹灰空鼓、开裂的原因和改进做法
抹灰空鼓、开裂的原因和改进做法一、抹灰空鼓、开裂成因总结1、模版脱模采用油性脱模剂，混凝土表面过于光滑，附着力较差造成抹灰面空鼓开裂。
2、砌体组砌及构造方式不合理，砌体沉降导致抹灰面空鼓/开裂。
3、不同材料交界处未进行挂网处理，或挂网方式不合理，导致空裂。
4、多管线开槽面不封堵或封堵方式不合理，导致抹灰面空裂。
5、抹灰前混凝土、蒸压砌体未喷浆或喷浆附着力较差。
6、抹灰砂浆拌制随意，无有效保证砂浆强度。
7、砂浆添加砂浆王等添加剂，降低砂浆强度。
8、一次性抹灰厚度过厚（超过12mm)或分层抹灰工序的间隔时间不足(少于12小时），抹面上墙的砂浆滑移，抹灰层就极易出现呈水平走向的下垂裂缝，使得墙面抹灰层出现空鼓；9、抹灰完成面未及时养护，无有效保水措施。
10、抹灰面后开槽安装管线，封堵方式不合理。
二、抹灰防空鼓、开裂的原因分析及改进做法原因分析：木模表面采用机油或溶剂型脱模剂，造成抹灰面过于光滑或表面残留油渣，附着力较差，导致抹灰面空裂。
改进做法：非清水混凝土脱模应采用水性脱模剂，控制拆模时间，即保证混凝土成型质量，又保证混凝土附着力，降低后期空裂风险。
原因分析：斜顶砖组砌不密实，斜顶角度过大，较长墙体斜顶采用同向方式组砌，后期该部位易开裂。
改进做法：斜顶砖应组砌密实，角度宜为45—60度，当墙体较长时应采用倒八字双向砌筑，中间部位采用成品三角块放置。
原因分析：构造柱与砌体交接面未设置马牙槎，降低构造柱抗震、抗裂性能。
改进做法：构造柱马牙槎采取先退后进，隔皮进退，留槎长度不小于6cm，构造柱拉结筋按每50cm高度进行留置、拉结筋进入砌体内长度为500mm。
原因分析：门边短垛墙采用水泥砖组砌，无咬砌，短垛混凝土无植筋，抗裂性能差。
改进做法：门边短垛砌体墙组砌难度较大，且后期易开裂变形，为提高短垛稳定性可采用现浇结构替代，每30cm植筋加固。
原因分析：不同材料交接处未进行挂网处理；镀锌网直接采用水泥砂浆粘贴，镀锌网起拱且抗裂强度不足。
建筑工程抹灰开裂原因及解决办法
建筑工程抹灰开裂原因及解决办法摘要：本文主要从原材料、施工、温度等层面入手，对造成建筑工程抹灰开裂的原因进行分析，并结合这些原因提出预防和解决抹灰开裂的办法，希望减少或避免抹灰施工中开裂问题，提高建筑工程整体质量。
关键词：建筑工程；抹灰；开裂原因；解决方法引言抹灰施工作为建筑工程墙体施工中不可或缺的一部分，原材料、施工工艺及温度等因素，都会造成抹灰层开裂，不仅会影响建筑墙体的美观性，而且会影响建筑整体质量。
因此，本文对建筑工程抹灰开裂原因及解决办法进行探讨具有一定的现实意义。
一、建筑工程抹灰开裂的原因分析（一）原材料因素1.目前建筑工程施工中会使用到砌块材料，依据加工工艺可以将其划分为膨胀珍珠岩、蒸压灰砂砖及加气混凝土等砌块[1]，这些材料的干燥收缩值比较高，若建筑工程墙面砌筑中大范围使用这类材料，需对水热化、干燥收缩及含水量高等因素造成的开裂进行有效控制，若忽视这些因素造成的影响，当抹灰操作完成后，砌体会因失水干缩而造成粉刷层开裂。
2.普通黏土砖、轻骨料混凝土砌块及混凝土砌块等基层材料具有很强的吸水性，在抹灰施工中，若提前未对基层浇水，这些吸水性材料会直接吸收砂浆中的水分，在水泥缺水的情况下，难以完成水化反应，导致底层砂浆与墙面脱落，进而因扭曲、变形而产生裂缝。
同时，建筑工程抹灰中所使用的基层材料，含碱量、含水量较高，碱与水分子反应会侵蚀装饰材料，若抹灰施工中，未对基层材料进行防水、耐碱处理，抹灰墙面容易出现泛白、开裂及变色问题。
（二）工艺因素1.在建筑工程抹灰施工前，若未对基层进行整平处理，在基层凹凸不平、砂浆薄厚不均的条件下进行抹灰操作，砂浆在凝结、硬化的过程中会产生收缩内力，导致砂浆较薄位置出现收缩性裂缝。
同时，在砂浆配合比施工中，所配制的砂浆稠度不合格，也会造成抹灰面开裂。
2.在抹灰施工前，为了使基层快速硬化，进行抹灰作业，施工人员会将干水泥粉撒于抹灰面上，使砂浆中的水分快速吸收到面层。
建筑外墙抹灰开裂空鼓的原因分析及解决办法
建筑外墙抹灰开裂空鼓的原因分析及解决办法【摘要】建筑外墙抹灰开裂空鼓是建筑外墙装饰的重要环节，影响着建筑的美观和使用寿命。
造成抹灰开裂空鼓的原因包括材料质量不合格、施工质量不过关以及外界环境因素的影响。
解决办法可以通过选用质量合格的材料、严格控制施工质量和采取防水、防潮、隔热等措施来预防抹灰开裂空鼓的发生。
建筑外墙抹灰开裂空鼓不仅影响建筑外观美观，还会导致建筑材料的老化和脱落，降低建筑物的使用寿命。
加强对建筑外墙抹灰开裂空鼓问题的研究和解决具有重要意义，有助于提高建筑外墙的质量和耐久性。
【关键词】建筑外墙抹灰、开裂、空鼓、原因分析、材料质量、施工质量、外界环境、解决办法、重要性。
1. 引言1.1 建筑外墙抹灰开裂空鼓的重要性建筑外墙抹灰开裂空鼓是建筑外墙的一种常见问题，它不仅会影响建筑的美观度，还会降低建筑物的使用寿命和安全性。
及时解决建筑外墙抹灰开裂空鼓的问题显得尤为重要。
建筑外墙抹灰开裂空鼓的存在会影响建筑物的保温性能和防水性能。
抹灰的开裂会导致外墙保温层的受损，使建筑物在寒冬或酷暑季节的温度调节效果下降，增加室内能耗的同时也会影响使用者的居住体验。
抹灰开裂还会造成外墙的渗水问题，导致建筑物结构受损，甚至引发墙体发霉等问题。
建筑外墙抹灰开裂空鼓也会影响建筑物的结构强度和稳定性。
抹灰层的开裂和空鼓会导致墙体的破损，进而影响建筑物整体的结构稳定性，甚至会存在安全隐患。
及时修补和加固建筑外墙抹灰开裂空鼓的问题对于保障建筑物的整体安全至关重要。
2. 正文2.1 建筑外墙抹灰开裂空鼓的原因分析建筑外墙抹灰开裂空鼓是建筑外墙常见的质量问题，其产生的原因多种多样。
材料质量不合格是导致抹灰开裂空鼓的主要原因之一。
如果使用的砂浆、胶水等材料质量差，容易受潮、不粘结或者含有杂质，都会导致抹灰层出现开裂或空鼓现象。
施工质量不过关也是造成抹灰开裂空鼓的重要原因。
施工过程中，如果抹灰层厚度不均匀、抹平不到位、未进行适当的夯实等，都会导致抹灰层的质量不达标，容易出现开裂或空鼓情况。
建筑外墙抹灰开裂空鼓的原因分析及解决办法
建筑外墙抹灰开裂空鼓的原因分析及解决办法建筑外墙抹灰开裂空鼓是建筑工程中常见的问题之一，不仅影响建筑的美观性，还可能导致外墙渗漏等问题。
及时找出问题的原因并采取有效的解决措施非常重要。
本文将针对建筑外墙抹灰开裂空鼓的原因进行分析，并提出解决办法，希望可以为相关工程人员提供一些参考。
一、原因分析1. 基层质量差基层质量差是导致外墙抹灰开裂空鼓的主要原因之一。
基层质量差包括基层表面不平整、含水量过高等问题，导致抹灰层无法完全粘合在基层上，从而造成开裂和空鼓现象。
2. 抹灰材料质量差抹灰材料质量差也是一个常见的原因。
如果抹灰材料的黏结强度不够，耐水性能较差，或者掺假伪劣材料，都会导致抹灰层的开裂和空鼓。
3. 外墙结构设计问题外墙结构设计不合理也可能导致外墙抹灰开裂空鼓的问题。
外墙的材料选择不当、设计不符合建筑要求等都会导致外墙抹灰层出现问题。
4. 施工操作不当在施工过程中，如果操作不当，比如抹灰时浇水、刮抹不及时等，都会导致外墙抹灰层出现开裂和空鼓现象。
如果抹灰层的厚度不均匀，也容易导致开裂和空鼓的问题。
二、解决办法1. 提高基层质量要解决外墙抹灰开裂空鼓的问题，首先要提高基层的质量。
在施工前，要对基层进行充分的处理，确保基层表面平整、干燥，并且不含油污、灰尘等杂质。
还应选用优质的基层材料，确保基层的强度和平整度。
2. 选择优质的抹灰材料在施工过程中，要选择优质的抹灰材料，确保其黏结强度和耐水性能。
如果需要使用添加剂，也应选择正规的生产厂家，以确保添加剂的质量。
3. 合理设计外墙结构在设计过程中，要根据建筑的特点和要求，选择合适的外墙材料以及合理的外墙结构。
外墙结构设计不仅需要美观，还需要符合建筑的使用要求和耐久性要求。
4. 规范施工操作在施工过程中，要严格按照相关规范和标准进行操作。
在抹灰过程中，要注意抹灰层的厚度和密实度，及时进行表面修整，并控制抹灰时的浇水量。
5. 加强质量监督在施工现场要加强质量监督，确保施工操作符合规范要求。
建筑外墙抹灰开裂空鼓的原因分析及解决办法
建筑外墙抹灰开裂空鼓的原因分析及解决办法建筑外墙抹灰开裂和空鼓是建筑施工中常见的问题，影响外墙的美观和使用功能。
下面将对这个问题的原因进行分析，并提出相应的解决办法。
1. 原因分析：（1）基层质量差：外墙抹灰前的基层质量是影响外墙开裂和空鼓的主要因素。
如果基层不平整、强度低，会导致抹灰层无法紧密地附着在基层上，容易发生开裂和空鼓。
（2）抹灰材料选择不当：抹灰材料的选择不当也会导致外墙开裂和空鼓。
如果使用质量不好的抹灰材料，含水量高、粘结力差，容易遇水膨胀或干燥收缩，从而引起开裂和空鼓。
（3）施工工艺不规范：施工过程中如果不按照规范进行，包括抹灰层的厚度不均匀、操作不规范等，也会造成外墙开裂和空鼓。
（4）环境影响：气候环境也是影响外墙开裂和空鼓的因素之一。
在高温季节，抹灰层干燥速度过快，容易发生开裂。
2. 解决办法：（1）加强基层处理：在抹灰前，对基层进行充分准备，包括清理、处理不平整部位、做好防水层等。
确保基层平整、强度好，能够提供良好的粘结条件。
（2）选择合适的抹灰材料：选择质量好、符合国家标准的抹灰材料，确保材料的耐水性和粘结力。
必要时，可以添加一些抗开裂剂或粘结剂来提高抹灰层的质量。
（3）规范施工工艺：施工过程中要按照规范进行，确保抹灰层的厚度均匀、操作规范。
注意控制抹灰层的含水量，避免过快干燥，可以使用喷水保湿来延长抹灰层的凝结时间，减少开裂的可能性。
（4）考虑环境因素：在施工过程中要根据环境条件作出相应的调整，尤其是在高温季节，可以适当降低抹灰层的含水量，控制干燥速度，避免开裂的发生。
建筑外墙抹灰开裂和空鼓的问题是多方面因素综合作用的结果，需要从基层处理、材料选择、施工工艺和环境因素等方面综合考虑，采取相应的解决办法来解决。
只有做好这些方面的工作，才能有效地避免外墙开裂和空鼓问题的发生，提高建筑外墙的质量和美观。
抹灰开裂防治措施
抹灰开裂防治措施
一、抹灰开裂原因
1.砂浆的质量性能不稳定。
2.砌体基层施工不当造成抹灰层表面裂缝。
3.抹灰前基层未清理干净、抹灰前未浇水湿润基层。
4.混凝土基层未按要求进行凿毛、涂刷界面剂，未按要求甩浆或甩
浆质量不合格。
5.不同材料交接处或抹灰层总厚度超过35mm时，未按要求挂网，
加强网固定不牢固。
6.一次抹灰厚度过厚，未按要求分层抹灰。
7.未按规范要求养护。
二、开裂防治措施
1、施工管理防治措施
（1）砌体砌筑时应严格控制其施工质量，施工前宜做好砌体排版图、弹出定位线。
砌筑时按排版图拉线施工、不得随意切砖，宜采用配砖。
（2）应加强对砂浆的质量进行检查、严格按照设计要求使用砂浆，砂浆应放置在专用容器内，不得直接倒在地面。
（3）抹灰前应将基层表面的浮浆、油迹等清理干净；并按要求采取涂刷界面剂、甩浆、凿毛等措施，确保基层面粘结力。
（4）不同材料交接处、管线安装处、抹灰层总厚度超35mm、公共前室及楼梯间等人流较大的区域应按要求挂钢丝网进行加强处理；钢丝网应采用不大于12.7×12.7mm，A0.5mm的热镀锌钢丝网。
（5）抹灰时应分层抹灰，严格控制抹灰层厚度，每遍不宜过厚。
混合砂浆为7～9mm，水泥砂浆5～7mm；
（6）抹灰完成后应加强养护。
2、材料防治措施
（1）砌筑材料采用混凝土小型空心砌块、蒸压加气混凝土砌块时，产品龄期不得少于28d。
（2）当设计采用新型墙体材料时，应采用专用砌筑砂浆。
建筑外墙抹灰开裂空鼓的原因分析及解决办法
建筑外墙抹灰开裂空鼓的原因分析及解决办法建筑外墙抹灰开裂空鼓是指在建筑物外墙抹灰过程中出现开裂和空鼓的现象。
这种问题不仅会影响建筑物外观的美观性，还可能会影响建筑物的结构和安全性。
及时找出抹灰开裂空鼓的原因，并采取有效的解决措施，对于建筑物的维护和保养至关重要。
本文将对建筑外墙抹灰开裂空鼓的原因进行分析，并提出相应的解决办法。
1.1 施工质量不符合要求建筑外墙抹灰开裂空鼓的原因之一是施工质量不符合要求。
在进行外墙抹灰工程时，如果施工人员的操作技术不过关，施工材料的质量不达标，或者在施工过程中由于环境等因素造成施工质量不稳定，都有可能导致抹灰开裂空鼓的情况。
1.2 基层墙体质量不稳定建筑外墙抹灰开裂空鼓的另一个原因是基层墙体质量不稳定。
如果基层墙体表面不平整，或者基层墙体材料的吸水性能不符合要求，都可能引起抹灰开裂空鼓的问题。
如果基层墙体的结构强度不足，也有可能导致抹灰开裂空鼓的情况。
1.3 抹灰材料选择不当建筑外墙抹灰开裂空鼓的原因还可能与抹灰材料的选择不当有关。
如果选用的抹灰材料的质量存在问题，比如粘结力不足、收缩率大、质地不均匀等，都有可能导致抹灰开裂空鼓的现象。
1.4 外部环境影响外部环境的影响也是导致建筑外墙抹灰开裂空鼓的原因之一。
在气候潮湿的地区，或者在雨水季节施工抹灰，如果没有采取相应的防范措施，雨水渗透可能会导致抹灰开裂空鼓的情况。
2.1 加强施工管理，提高工艺水平要解决建筑外墙抹灰开裂空鼓的问题，首先需要加强施工管理，提高施工工艺水平。
施工单位应该对施工人员进行培训，提高其操作技术和使用材料的认识，确保施工质量符合要求。
在施工过程中要注意对施工环境的管理，确保施工过程中不受外部环境的影响。
2.2 加强基层墙体处理，提高墙体质量针对基层墙体质量不稳定导致的抹灰开裂空鼓问题，可以通过加强基层墙体的处理来提高墙体质量。
在进行抹灰施工之前，要对基层墙体进行修补和处理，确保其表面平整、干燥，并且具有一定的结构强度和吸水性能。
建筑外墙抹灰开裂空鼓的原因分析及解决办法
建筑外墙抹灰开裂空鼓的原因分析及解决办法建筑外墙抹灰开裂空鼓是指建筑外墙抹灰层出现裂缝或出现空鼓的现象，影响建筑物的美观和使用寿命。
以下将对其原因进行分析，并提出相应的解决办法。
原因分析：1. 施工质量差：建筑外墙抹灰中施工质量是造成开裂空鼓的主要原因之一。
施工过程中如果出现抹灰厚度不均匀、浇灰不密实等问题，容易导致抹灰层与底层粘结不牢，从而引发开裂空鼓。
2. 基层失平整：粘结面不平整也容易导致外墙抹灰开裂空鼓。
如果基层表面存在凹凸不平、松散等情况，会影响抹灰层与基层的粘结性，使抹灰层易于开裂。
3. 建筑物沉降或伸缩：建筑物的沉降或伸缩也是导致外墙抹灰开裂空鼓的常见原因。
建筑物在沉降、伸缩过程中，如果外墙抹灰层没有足够的柔韧性，容易产生裂缝或空鼓。
4. 水分变化：建筑物外墙抹灰层过度吸湿或无法正常排湿也会引起开裂空鼓。
在湿度较高的环境中，外墙抹灰层容易吸湿膨胀，然后在干燥时收缩，导致开裂空鼓的发生。
解决办法：1. 加强施工管理：施工过程中要加强对抹灰施工的管理，确保抹灰厚度均匀、浇灰密实，提高抹灰层与底层的粘结强度，减少开裂空鼓的发生。
2. 做好基层处理：在施工前要对建筑物外墙进行基层处理，确保基层表面平整，没有凹凸不平、松散等情况，以提高外墙抹灰层与基层的粘结性。
3. 使用柔韧性较好的材料：采用柔性较好的抹灰材料，可以适应建筑物的沉降或伸缩现象，减少外墙抹灰层的开裂空鼓。
4. 控制水分变化：在施工过程中要控制水分的变化，确保外墙抹灰层适度吸湿或排湿，避免水分变化过大导致开裂空鼓的发生。
建筑外墙抹灰开裂空鼓的原因有施工质量差、基层失平整、建筑物沉降或伸缩以及水分变化等。
通过加强施工管理、做好基层处理、使用柔韧性较好的材料以及控制水分变化等措施，可以有效减少外墙抹灰开裂空鼓的发生，提高建筑物的使用寿命和美观性。
抹灰层空鼓开裂的6个原因及6个防控措施
抹灰层空鼓开裂的6个原因及6个防控措施抹灰工程施工质量一直是项目交付、业主验房的重要关注点，尤其是抹灰层的空鼓开裂问题高居业主质量投诉的榜首，如何控制抹灰层的空鼓开裂风险是我们工程人的重要工作。
中天九建质量月微课堂《抹灰空鼓原因及防控措施》对抹灰层的空鼓开裂问题的管控进行分析总结。
一、空鼓产生原因1、原材料管控不足砂浆中机制砂内石粉过多，粘性太大、操作不便，抹灰完成后容易造成墙面开裂、空鼓；现场工人为操作方便私自添加砂浆王、砂浆精甚至洗衣粉等外加剂造成强度不足引起空鼓。
2、基层处理不到位，未浇水湿润基层处理无专人监管和验收，关键部位节点处理不到位，带“病”进入下道工序。
混凝土表面浮浆太多未进行界面冲刷；墙面拍浆前未提前1天浇水湿润，墙面抹灰前未对基层墙提前（2天、早晚各1次）浇水湿润。
封堵不密实顶塞不到位3、未挂网处理不同结构交接处、管槽修补处未挂钢丝网。
不同材料交接处未挂网线管开槽处未挂网4、拍浆不规范，养护不到位拍浆分布不均匀、漏拍，拍浆面积不满足要求，效果不达标；拍浆后没有及时进行养护，造成拍浆强度未达标。
5、玻纤网未按要求设置抹灰墙面玻纤网铺贴率不足100%，且未设置于抹灰面层上部，起不到防开裂、空鼓的效果。
6、养护养护周期不足，每天养护次数过少，失水过快造成空鼓开裂。
二、空鼓、开裂预控措施1、原材管控对砂浆进场质量严格把控，以车为单位进场检查检验，对有问题的砂浆坚决要求退场；砂浆中机制砂内的石粉宜控制在10%左右，利于和易性和粘性，便于工人操作。
施工过程专人管控砂浆，一经发现工人私自添加砂浆王、砂浆精或洗衣粉等外加剂严肃处理。
2、工序管控基层处理螺杆眼、槽钢洞、连墙件洞口按照要求进行封堵；结构缺陷及时修补和处理。
螺杆洞封堵基层处理现场封堵挂网措施不同材料交接处、开槽处封堵后进行挂网处理，烟道与墙体之间缝隙填塞饱满、密实后满挂钢丝网，玻纤网/钢丝网片与基体搭接宽度每边宽度≥150mm，平整无翘曲，网片之间搭接宽度≥100mm。
