计算机网络实验报告：制作以太网交叉电缆
计算机网络实训：制作直通线和交叉线
知识准备
3、直通线和交叉线的使用原则
总原则：设备口相同用交叉线 设备口不同用直通线
1）使用直通线的情况有2种：
① PC 连交换机
②交换机连路由器
2）使用交叉线的情况有4种 ① PC 连 PC（双机互连）
② 交换机 连 交换机
③ 路由器 连 路由器
④ PC 直接连 路由器
02 实训内容
实训内容
• 交叉线： 一端T568A，另一端T568B
实训过程
2、制过程
4）剪齐：用压线钳将8根线并排剪齐。
实训过程
2、制过程
5）插入水晶头：将剪齐后的8根线插入水晶头内，一定要插到底。
实训过程
2、制作过程
6）压线：将插好线后的水晶头插入压线钳内，用力握钳柄，把水晶头上 的8个铜片压入8根线中。
实训： 制作直通线和交叉线
实训：制作直通线和交叉线
知识准备
实训内容
实训目的
实训过程
01 知识准备
知识准备
1、线序排列
线序标准：EIA/TIA-568 EIA
电信工业协会
电子工业协会
TIA
T568B T568A
12345678 橙白-橙-绿白-蓝-蓝白-绿-棕白-棕 绿白-绿-橙白-蓝-蓝白-橙-棕白-棕
知识准备
将568B的1-3、2-6交换即可得568A。 568B 是 首 选 ， 请 牢 记 ； 快速识别：568B橙白开头，568A绿白开头。
T568B
1-3、2-6对换 T568A
知识准备
2、二种网线
1）直通线 两端线序完全相同，同为568A或同为 568B，直通线使用最多。
2）交叉线 一端568A，另一端568B，即1-3、2-6交 叉，交叉线在特殊场合使用。
网线交叉线制作方法步骤
网线交叉线制作方法步骤1：利用斜口错剪下所需要的双绞线长度，至少0.6米，最多不超过100米。
然后再利用双绞线剥线器(实际用什么剪都可以)将双绞线的外皮除去2－3厘米。
有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。
步骤2：接下来就要进行拨线的操作。
将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线拨向左方，蓝色对线拨向右方。
步骤3：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置。
步骤4：按照EIA／TIA 568B规定，最好的接线方法应该是：左起：白橙/橙/白绿/蓝/白蓝/绿/白棕/棕；而另一端的接法应该是：左起：白绿/ 绿/白橙/蓝/白蓝/橙/白棕/棕。
实际上，只要记住1、2线为发送线，3、6线为接收线，按照1<->3和2<->6对调来做就OK了一、实训目的1.了解双绞线的用法2.掌握制作LAN双绞线的方法3.了解双绞线的制作二、设备1.RJ—45的水晶头2个2.双绞线3.双绞线压线钳三、内容1.制作一根双绞线四、步骤（略）1.2.3.4.实验内容：制作用于连接对等设备的交叉线1条制作用于连接计算机和交换机的平行线1条实验内容记录：制作用于连接计算机和交换机的平行线步骤如下：1）首先用一只手紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开。
2）将剥出的4对导线分开。
3）将绿色线对与蓝色线对放在中间位置，而橙色线对与棕色线对保持不动，即放在靠外的位置。
4）小心地拨开每一对线。
遵循实验报告书上的国际标准EIA/TIA568A（或EIA/TIA568B）标准规定的线序排列好8条信号线。
5）将裸露出的线用剪刀或斜口钳剪下只剩约14mm的长度（注意要让8条线齐平，），再将双绞线的每一根线依序放入水晶头的引脚内，第1只脚内应该放白橙色的线，依次类推。
实验1、制作以太网交叉电缆
实验一制作以太网交叉电缆背景/场景在本实验中，您将建立和终止以太网交叉电缆，并通过将两台 PC 连接起来和在它们之间执行 ping 操作来测试电缆。
首先您将分析电信工业协会/电子工业协会 (TIA/EIA) 568-A 和 568-B 标准，以及它们在以太网电缆中的应用方式。
然后您将构建以太网交叉电缆并对其进行测试。
最后，您将使用刚刚构建的电缆连接两台PC，并通过在它们之间执行 ping 操作测试电缆。
注意：由于许多设备有自动感应功能，例如 Cisco 1941 集成多业务路由器 (ISR) 交换机，您可能会看到通过直通电缆连接类似设备。
拓扑地址分配表设备接口IP 地址子网掩码默认网关PC-A 网卡192.168.10.1 255.255.255.0 未提供PC-B 网卡192.168.10.2 255.255.255.0 未提供目标第 1 部分：分析以太网布线标准和引脚输出•分析 TIA/EIA 568-A 标准以太网电缆的图和表格。
•分析 TIA/EIA 568-B 标准以太网电缆的图和表格。
第 2 部分：制作以太网交叉电缆•建立和终止 TIA/EIA 568-A 电缆端。
•建立和终止 TIA/EIA 568-B 电缆端。
第 3 部分：测试以太网交叉电缆•使用电缆测试仪测试以太网交叉电缆。
•使用以太网交叉电缆连接两台 PC。
所需资源•一种长度的电缆，可以是5 类或 5e 类。
电缆长度应为 0.6 到 0.9 米（2 到 3 英尺）• 2 个 RJ-45 水晶头•RJ-45 压线钳•剪线钳•剥线钳•以太网电缆测试仪（可选）• 2 台 PC（Windows 7、Vista 或 XP）第 1 部分：分析以太网布线标准和引脚输出TIA/EIA 已经指定在 LAN 布线环境中使用非屏蔽双绞线 (UTP) 布线标准。
TIA/EIA 568-A 和 568-B 规定了 LAN 安装的商业布线标准；这些是组织中 LAN 布线最常用的标准，而且它们将决定每个引脚使用哪种颜色的导线。

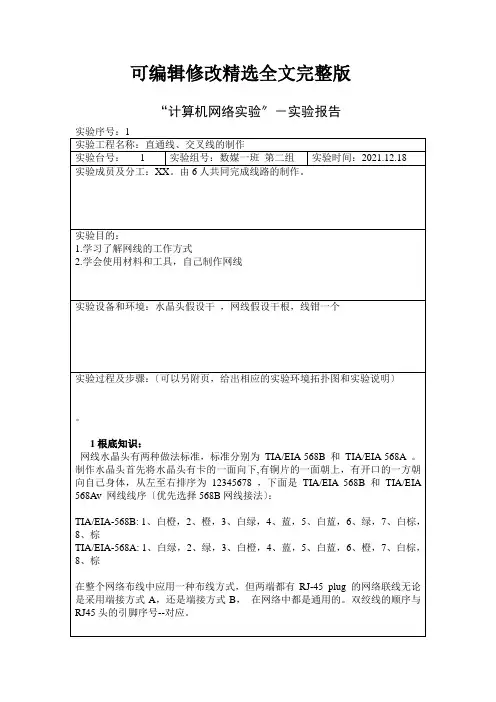

最新计算机网络实验-双绞线制作实验报告 (1)精选全文完整版
交叉线:
网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准.
用于:PC网卡到PC网卡,HUB普通口到HUB普通口.
如何判断用直通线或交叉线:
设备口相同:交叉线,设备口不同:直通线.
100BASE-T4 RJ-45对双绞线网线接法的规定如下：
1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
根据网线两端水晶头做法是否相同，有两种网线接法。
直通线:
网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准.
将做好的网线测试
实验总结：〔遇到的问题、解决方法、收获和体会，可以另附页〕
遇到的问题：
1.在制线时，其中有些线不能联通
解决方法：
通过不断的制作，我们知道，线头一定要剪齐，并且在夹时，一定要保证每一根线头都抵住槽底。
收获的体会：通过实验我们掌握了制作网线的方法，在今后的生活和工作中，我们也可以自己进行制作了。
10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换根底设施的前提下，就可满足各式各样的用户设备的网线接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。
可编辑修改精选全文完整版
“计算机网络实验〞－实验报告
实验序号：1
实验工程名称：直通线、交叉线的制作
实验台号：1
实验组号：数媒一班第二组
计算机网络实验报告：制作以太网交叉电缆
成都工业学院计算机工程系《计算机网络》·实验报告实验名称实验1、制作以太网交叉电缆实验时间学生姓名班级学号指导教师批阅教师成绩一、实验目的：1、进一步了解和认识常见的网络设备及其功能2、熟悉常见的网络传输介质及其使用3、掌握双绞线的制作方法4、正确制作和识别以太网络中使用的双绞线电缆。
二、实验设备和材料：RJ-45压线钳；双绞线剥线器；RJ-45水晶头；双绞线；网线测试仪；三、实验内容：在本实验中，将建立和终止以太网交叉电缆，并通过将两台PC 连接起来和在它们之间执行ping 操作来测试电缆。
首先您将分析电信工业协会/电子工业协会(TIA/EIA) 568-A 和568-B 标准，以及它们在以太网电缆中的应用方式。
然后您将构建以太网交叉电缆并对其进行测试。
最后，您将使用刚刚构建的电缆连接两台PC，并通过在它们之间执行ping 操作测试电缆。
1、分析TIA/EIA 568-A 标准以太网电缆的图和表格。
下面的表格和图显示配色方案和引脚输出，以及适用于568-A 标准的四对导线的功能。
注意：在使用100Base-T (100 Mb/s) 的LAN 安装中，四对导线只使用了两对。
568-A 10/100/1000Base-TX 以太网引脚编号线对编号导线颜色10Base-T 信号100Base-TX 信号1000Base-T 信1 2 白色/绿色发射BI_DA+2 2 绿色发射BI_DA-3 3 白色/橙色接收BI_DB+4 1 蓝色未使用BI_DC+5 1 白色/蓝色未使用BI_DC-6 3 橙色接收BI_DB-7 4 白色/棕色未使用BI_DD+下图显示了导线颜色和引脚输出如何与568-A 标准的RJ-45 插孔匹配。
2、分析TIA/EIA 568-B 标准以太网电缆的图和表格。
下面的表格和图显示了568-B 标准的配色方案和引脚输出。
568-B 10/100/1000-BaseTX 以太网引脚编号线对编号导线颜色10Base-T 信号100Base-TX 信号1000Base-T 信1 2 白色/橙色发射BI_DA+2 2 橙色发射BI_DA-3 3 白色/绿色接收BI_DB+4 1 蓝色未使用BI_DC+5 1 白色/蓝色未使用BI_DC-6 3 绿色接收BI_DB-7 4 白色/棕色未使用BI_DD+3、制作以太网交叉电缆交叉电缆两端RJ-45 水晶头上的第 2 对和第 3 对线对是相反的（参见表中的第 1 部分，步骤2）。
网线制作 直连线 交叉线
教学目的
掌握网线的制作方法 直连线、交叉线 ,用网 线来连接计算机与交换机，
理解直连线、交叉线的各自作用，
教学内容
制作一根直连线、一根交叉线， 用测线仪测试通过，
教学参考
观看录像----网线的制作
双绞线的功能
回顾基本知识：
网络的概念、网络的分类、网络的功能等 联网的基本步骤 1 ：剥皮
剥线在网线的制作过程中算是一个难点,在剥双绞线外皮时,手握压 线钳要适当,剥线刀刃口间隙过小,就会损伤内部线芯,甚至会把线芯 剪断；剥线刀刃口间隙过大,就不能割断双绞线的外皮，
直连双绞线的制作方法
➢ 步骤 2 ：拨线， 从左到右由浅色到深色，
步骤 2
直连双绞线的制作方法
室内连接网络的有线介质-----双绞线
制作优质的双绞线在计算机网络中至关重
要
制作双绞线的材料
我叫网线
我们是 水晶头
姐妹
我是压线 钳
是制作双 绞线的工 我叫测具线仪, 是检测网线 制作是否成 功的工具
双绞线的标准及分类
直连线：两头都按T568B线序标准连接， 交叉线：一头按T568B线序连接,一头按
T568A线序连接，
直连双绞线的接法与用途
直连双绞线的接法： 两端一样 标准568B：白橙－1,橙－2,白绿－3,蓝－4,白蓝－5,绿－6,白棕－7,棕－8 直连双绞线的用途：异种网络设备 例：计算机----交换机、交换机----路由器
交叉双绞线的接法与用途
交叉双绞线的接法： 两端不一样 一端 586B 白橙－1,橙－2,白绿－3,蓝－4,白蓝－5,绿－6,白棕－7,棕－8 另一端 568A 白绿－1,绿－2,白橙－3,蓝－4,白蓝－5,橙－6,白棕－7,棕－8 交叉双绞线的用途：同种网络设备 例：计算机----计算机、路由器----路由器
国开作业《计算机网络(本)》形考作业四-计算机网络实验报告参考(含答案)433精选全文
可编辑修改精选全文完整版计算机网络实验报告一、实验名称：《组建简单以太网》二、实验内容1、理解传输介质、网络拓扑、交换机等概念2、掌握直通和交叉双绞线的制作三、实验步骤1、准备物料：①. 两台安装了操作系统的计算机②. 若干RJ-45连接器(水晶头)③. 若干条长度为3米左右的双绞线④. 压线钳⑤. 测线器2、制作连接线：制作双绞线1. 抽出一小段线，然后先把外皮剥除一段，长度一般为13mm~15mm；2. 将双绞线反向缠绕开；3. 依据EIA/TIA568A与EIA/TIA568B标准中的顺序排好线序；4. 依据需要制作直连或者交叉电缆；5. 用压线钳的刀口剪齐线头；6. 把线平行地从后部插入RJ-45连接器；7. 用压线钳夹紧。
交叉电缆RJ-45连接器一端遵循568A，而另一端遵循568B标准。
即两个RJ-45连接器的连线交叉连接，A连接器的1，2对应B连接器的3，6而A连接器的3，6对应B连接器的1，2。
3、测试连通性打开简易电缆测试器的电源，将网络插头分别插入主测试器和远程测试端，主测试器指示灯从1至G逐个顺序闪亮，若接线不正常，将按下述情况显示：1. 有一根网线断路时，主测试器和远程测试端标识该网线的灯都不亮（若网线少于两根线联通时，则灯都不亮）。
2. 对于交叉线缆，主测试器指示灯从1至G逐个顺序闪亮的同时，远程测试端指示灯也将按照该网线实际交叉的位置逐个闪亮；3. 网线有两根短路时，主测试器显示不变，远程测试端显示短路的两根线的灯都不亮。
4、使用双绞线实现双机通信将两台计算机通过交叉双绞线直接连接。
为计算机安装网络协议并配置网络属性。
设置A主机IP：B主机IP：子网：网关和DNS 皆为空（因为它们是同一个局域网）使用PING命令测试两台计算机之间的连通性。
在A主机上ping四、实验总结（用自己的话总结实验感受，不少于200字）通过本次实验使我加理解传输介质和网络通信的概念，掌握了直通和交叉双绞线的制作以及计算机主机IP的设置。
计算机网络实训制作直通线和交叉线
计算机网络实训制作直通线和交叉线摘要：本次实训课程旨在教授学生如何制作直通线和交叉线，这是计算机网络中常见的两种网线类型。
通过本次实训，学生将了解到这两种网线的原理和制作步骤，掌握正确的制作方法，并能够正确使用这两种网线进行网络连接。
实训内容包括直通线的制作、交叉线的制作以及如何测试制作的网线是否正常工作等。
一、实训目的和意义计算机网络中，网线是连接计算机和网络设备之间的重要工具。
直通线和交叉线是两种常见的网线类型，用于不同网络连接场景。
直通线用于连接同一类型的设备，如计算机与计算机、集线器与集线器等，而交叉线则用于连接不同类型的设备，如计算机与交换机、计算机与路由器等。
本次实训的目的是让学生了解直通线和交叉线的原理和使用场景，并掌握正确的制作方法。
通过实践操作，学生能够熟悉直通线和交叉线的制作步骤，并能够独立完成网线的制作工作。
同时，学生还将学会如何测试制作的网线是否正常工作，解决网线连接过程中的常见问题。
二、实训内容本次实训内容包括直通线的制作、交叉线的制作以及如何测试制作的网线是否正常工作等。
2.1直通线的制作直通线是将一端的引脚连接到另一端的相同位置，用于连接同一类型的设备。
制作直通线的步骤如下：步骤1：选择合适的网线和插头。
常见的网线类型有UTP和STP两种，插头有RJ-45和RJ-11两种。
根据实际需求选择合适的网线类型和插头。
步骤2：剪断需要的长度的网线，并将其中四对线束解开，保持线束的顺序不乱。
步骤3：按照标准顺序将四对线束插入RJ-45插头中，确保每对线束插入相应的位置。
注意要插入插头的末端。
步骤4：使用网线钳固定插头，并检查所有线束是否正确插入插头。
步骤5：重复以上步骤，制作另一端的直通线。
2.2交叉线的制作交叉线是将一端的引脚连接到另一端的不同位置，用于连接不同类型的设备。
制作交叉线的步骤和制作直通线的步骤类似，只是需要将两对线束互换位置。
具体步骤如下：步骤1：选择合适的网线和插头。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
成都工业学院计算机工程系《计算机网络》·实验报告
下图显示了导线颜色和引脚输出如何与568-A 标准的RJ-45 插孔匹配。
2、分析TIA/EIA 568-B 标准以太网电缆的图和表格。
下面的表格和图显示了568-B 标准的配色方案和引脚输出。
568-B 10/100/1000-BaseTX 以太网
引脚编号线对编号导线颜色
10Base-T 信号
100Base-TX 信号1000Base-T 信
1 2 白色/橙色发射BI_DA+
2 2 橙色发射BI_DA-
3 3 白色/绿色接收BI_DB+
4 1 蓝色未使用BI_DC+
5 1 白色/蓝色未使用BI_DC-
6 3 绿色接收BI_DB-
7 4 白色/棕色未使用BI_DD+
3、制作以太网交叉电缆
交叉电缆两端RJ-45 水晶头上的第 2 对和第 3 对线对是相反的（参见表中的第 1 部分，步骤2）。
电缆引脚一端是568-A 标准，另一端是568-B 标准。
以下两个图表将阐明这个概念。
4、建立和终止TIA/EIA 568-A 电缆端。
确定所需电缆长度。
（教师将告诉您所要制作电缆的长度）
注意：如果您是在生产环境中制作电缆，则一般指导原则是额外增加12 英寸（30.48 厘
米）的长度。
按照所需长度剪下一段电缆，然后使用剥线钳从两端剪除 5.08 厘米（2 英寸）的表皮。
从剪掉表皮的位置将四对双绞电缆握紧。
根据568-A 配线标准的顺序重组电缆线对。
如有必要，请参阅图表。
尽可能小心维护电缆中的导线绞合；这可以提供噪声消除。
用您的拇指和食指将导线压平、拉直并排列整齐。
确保电缆线对仍然按568-A 标准的正确顺序排列。
用剪线钳将一条直线上的四对导线修剪成
1.25 到1.9 厘米（1/2 到3/4 英寸）。
在电缆末端放一个RJ-45 水晶头，水晶头下面的塑料弹片朝下。
将导线牢固地插入RJ-45 水晶头。
应当看到在水晶头底部，所有导线都位于正确位置上。
如果导线不能延伸到水晶头底部，将电缆取出，根据需要重新排列导线，并将导线重新插回到RJ-45 水晶头。
如果全部正确，将带有电缆的RJ-45 水晶头插入压线钳。
用力向下弯曲，迫使RJ-45 水晶头的接头穿过导线的绝缘层，从而完成传导路径。
参见下图中的示例。
5、建立和终止TIA/EIA 568-B 电缆端。
使用568-B 配色方案为另一端重复步骤1a 到1g。
四、实验结果记录：
交叉线接法时，测试仪亮灯顺序：
（1）1-3灯亮
（2）2-6灯亮
（3）3-1灯亮
（4）4-4灯亮
（5）5-5灯亮
（6）6-2灯亮
（7）7-7灯亮
（8）8-8灯亮
平行线接法时，测试仪亮灯顺序：
（1）1-1灯亮
（2）2-2灯亮
（3）3-3灯亮
（4）4-4灯亮
（5）5-5灯亮
（6）6-6灯亮
（7）7-7灯亮
（8）8-8灯亮
五、实验总结：
本次实验让我学会了如何制作交差网线和平行网线，并了解到它们各自的使用方法，让我能够在网络世界中走出第一步。
但在制作时也遇到许多问题，第一次制作时，有两个灯不亮，然后我重新来，发现必须要使劲压才能做好，然后我又去把第一更重新压了一遍，发现又能用了，说明不仅要细心，更要出力。
