仪表及自动化综合复习资料
《测量仪表及自动化》综合复习资料
《测量仪表及自动化》综合复习资料一、简答与名词解释1、简述弹簧管压力表原理和游丝的作用。
2、简述热电偶测量原理和补偿导线的作用。
3、简述电磁流量计工作原理及其特点。
4、简述电容式差压变送器工作原理，说明变送器的两线制工作机理。
5、简述热电阻测量原理和三线制连接的作用。
6、简述椭圆齿轮流量计工作原理及其特点。
7、如何评价测量仪表性能，常用哪些指标来评价仪表性能？8、简述系统参数整定的目的和常用方法？9、试阐述调节作用与干扰作用对被调参数的影响，以及两者之间的关系？10、简述节流现象中流体动压能与静压能之间的变化关系，标准化节流装置由哪几个部分组成？11、简述热电阻工作原理，为何在热电阻测量线路中采用三线制连接？12、试阐述简单调节系统中被调参数的选择原则？二、单项选择1、仪表的变差不能超出仪表的（）a、相对误差b、引用误差c、允许误差2、下列哪种流量计与被测介质的密度无关? （）a、差压式流量计b、涡街流量计c、转子流量计3、测量高粘度、易结晶介质的液位,应选用下列哪种液位计?（）a、浮筒式液位计b、差压式液位计c、法兰式差压液位计4、下列哪种调节器可消除余差?（）a、比例调节器b、比例微分调节器c、比例积分调节器5、构成自动调节系统需要满足下列哪个条件?（）a、开环负反馈b、闭环负反馈c、闭环正反馈6、调节阀的气开、气关型式应根据下列哪个条件来确定?（）a、生产的安全b、流量的大小c、介质的性质7、为减小仪表的相对误差,一般仪表应工作在量程的（）a、<1/3b、1/3—2/3c、>2/38、常用的系统过渡过程形式是（）a、衰减振荡过程b、非振荡衰减过程c、等幅振荡过程9、测量高粘度、高温、压力较低设备中的液位，应选用下列哪种液位计?（）a、浮筒式液位计b、浮球式液位计c、核辐射液位计10、下列哪种调节规律调节结果容易存在余差?（）a、比例调节b、比例积分微分调节c、比例积分调节11、当热电阻短路时，自动平衡电桥应指示（）a、0℃b、最上限温度c、最下限温度12、电容式压力变送器，其输出电流与（）成线性关系。
化工仪表及自动化复习资料
第一章1.1 什么是化工自动化？它有什么重要意义？化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。
在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。
?? 实现化工生产过程自动化的意义：（1）加快生产速度，降低生产成本，提高产品产量和质量。
（2）减轻劳动强度，改善劳动条件。
（3）能够保证生产安全，防止事故发生或扩大，达到延长设备使用寿命，提高设备利用能力的目的。
（4）能改变劳动方式，提高工人文化技术水平，为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。
1.2、化工自动化主要包括哪些内容？一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。
1.4、自动控制系统主要由哪些环节组成？自动控制系统主要由测量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。
1.8 在自动控制系统中，测量变送装置、控制器、执行器各起什么作用？测量元件与变送器：用来感受被控变量的变化并将它转换成一种特定的信号（如气压信号、电压、电流信号等）；控制器：将测量元件与变送器送来的测量信号与工艺上需要保持的给定值信号进行比较得出偏差，根据偏差的大小及变化趋势，按预先设计好的控制规律进行运算后，将运算结果用特定的信号送住执行器。
执行器：能自动地根据控制器送来的信号值相应地改变流入（或流出）被控对象的物料量或能量，从而克服扰动影响，实现控制要求。
1.9 试分别说明什么是被控对象、被控变量、给定值、操纵变量？被控对象：在自动控制系统中，将需要控制其工艺参数的生产设备或机器叫做~。
被控变量：被控对象内要求保持给定值的工艺参数。
给定值：被控变量的预定值。
操纵变量：受控制阀操纵的，用以克服干扰的影响，使被控变量保持给定值的物料量或能量。
1.17 何谓阶跃作用？为什么经常采用阶跃作用作为系统的输入作用形式？阶跃作用：在某一瞬间t0，干扰突然地阶跃式地加到系统上，并保持在这个幅度。
化工仪表及自动化复习
第一章自动控制系统基本概念第一节自动控制系统的基本组成及表示形式液位自动控制的方框图方框图中， x 指给定值；z 指输出信号；e 指偏差信号；p 指发出信号；q 指出料流量信号；y 指被控变量；f 指扰动作用（主要是进料量的变化，注意：此为对液位控制而言）。
当x 取正值，z取负值，e= x- z，负反馈。
其他控制系统用同一种形式的方框图可以代表不同的控制系统当进料流量或温度变化等因素引起出口物料温度变化时，可以将该温度变化测量后送至温度控制器TC。
温度控制器的输出送至控制阀，以改变加热蒸汽量来维持出口物料的温度不变。
小结:自动控制系统是具有被控变量负反馈的闭环系统。
举例：乙烯生产过程中脱乙烷塔的工艺管道及控制流程图第二节自动控制系统的基本组成及表示形式T 温度，P 压力（真空度），L 物位，F 流量I 指示，R 记录，A 报警，C 控制（调节）塔顶的压力控制系统中的PIC-207，PIC的组合就表示一台具有指示功能的压力控制器。
LIC-201是一台具有指示功能的液位控制器。
FRC-210表示一台具有记录功能的温度控制器。
PIC-207表示压力指示调节仪表，该仪表为就地安装，工段号为2，仪表序号为07。
第三节自动控制系统的分类1.定值控制系统：被控变量的给定值不变2.随动控制系统（自动跟踪系统）：给定值随机变化第四节自动控制系统的过渡过程和品质指标控制系统的过渡过程：系统由一个平衡状态过渡到另一个平衡状态的过程。
当干扰作用于对象，系统输出y发生变化，在系统负反馈作用下，经过一段时间，系统重新恢复平衡。
常用的是阶跃干扰。
采用阶跃干扰的优点：这种形式的干扰比较突然、危险，且对被控变量的影响也最大。
如果一个控制系统能够有效地克服这种类型的干扰，那么一定能很好地克服比较缓和的干扰。
这种干扰的形式简单，容易实现，便于分析、实验和计算。
举例：某换热器的温度控制系统在单位阶跃干扰作用下的过渡过程曲线如下图所示。

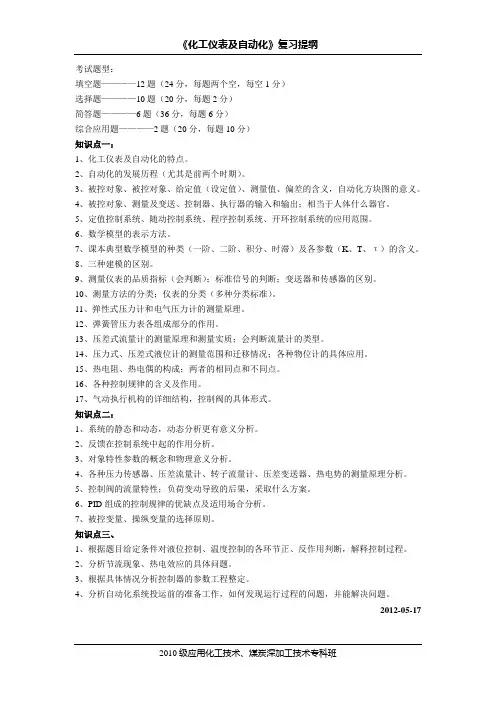

化工仪表及自动化复习提纲
《化工仪表及自动化》复习提纲考试题型：填空题————12题（24分，每题两个空，每空1分）选择题————10题（20分，每题2分）简答题————6题（36分，每题6分）综合应用题————2题（20分，每题10分）知识点一：1、化工仪表及自动化的特点。
2、自动化的发展历程（尤其是前两个时期）。
3、被控对象、被控对象、给定值（设定值）、测量值、偏差的含义，自动化方块图的意义。
4、被控对象、测量及变送、控制器、执行器的输入和输出；相当于人体什么器官。
5、定值控制系统、随动控制系统、程序控制系统、开环控制系统的应用范围。
6、数学模型的表示方法。
7、课本典型数学模型的种类（一阶、二阶、积分、时滞）及各参数（K、T、τ）的含义。
8、三种建模的区别。
9、测量仪表的品质指标（会判断）；标准信号的判断；变送器和传感器的区别。
10、测量方法的分类；仪表的分类（多种分类标准）。
11、弹性式压力计和电气压力计的测量原理。
12、弹簧管压力表各组成部分的作用。
13、压差式流量计的测量原理和测量实质；会判断流量计的类型。
14、压力式、压差式液位计的测量范围和迁移情况；各种物位计的具体应用。
15、热电阻、热电偶的构成；两者的相同点和不同点。
16、各种控制规律的含义及作用。
17、气动执行机构的详细结构，控制阀的具体形式。
知识点二：1、系统的静态和动态，动态分析更有意义分析。
2、反馈在控制系统中起的作用分析。
3、对象特性参数的概念和物理意义分析。
4、各种压力传感器、压差流量计、转子流量计、压差变送器、热电势的测量原理分析。
5、控制阀的流量特性；负荷变动导致的后果，采取什么方案。
6、PID组成的控制规律的优缺点及适用场合分析。
7、被控变量、操纵变量的选择原则。
知识点三、1、根据题目给定条件对液位控制、温度控制的各环节正、反作用判断，解释控制过程。
2、分析节流现象、热电效应的具体问题。
3、根据具体情况分析控制器的参数工程整定。
4、分析自动化系统投运前的准备工作，如何发现运行过程的问题，并能解决问题。

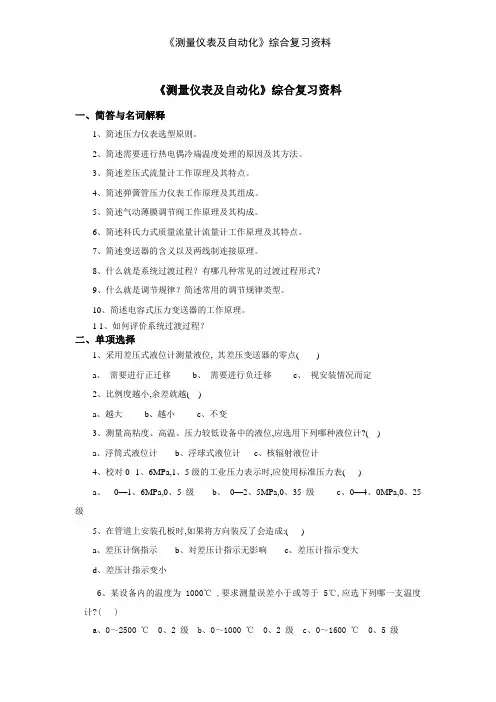

《测量仪表及自动化》综合复习资料
《测量仪表及自动化》综合复习资料一、简答与名词解释1、简述压力仪表选型原则。
2、简述需要进行热电偶冷端温度处理的原因及其方法。
3、简述差压式流量计工作原理及其特点。
4、简述弹簧管压力仪表工作原理及其组成。
5、简述气动薄膜调节阀工作原理及其构成。
6、简述科氏力式质量流量计流量计工作原理及其特点。
7、简述变送器的含义以及两线制连接原理。
8、什么就是系统过渡过程？有哪几种常见的过渡过程形式？9、什么就是调节规律？简述常用的调节规律类型。
10、简述电容式压力变送器的工作原理。
1 1、如何评价系统过渡过程？二、单项选择1、采用差压式液位计测量液位, 其差压变送器的零点( )a、需要进行正迁移b、需要进行负迁移c、视安装情况而定2、比例度越小,余差就越( )a、越大b、越小c、不变3、测量高粘度、高温、压力较低设备中的液位,应选用下列哪种液位计?( )a、浮筒式液位计b、浮球式液位计c、核辐射液位计4、校对0--1、6MPa,1、5级的工业压力表示时,应使用标准压力表( )a、0—1、6MPa,0、5级b、0—2、5MPa,0、35级c、0—4、0MPa,0、25级5、在管道上安装孔板时,如果将方向装反了会造成:( )a、差压计倒指示b、对差压计指示无影响c、差压计指示变大d、差压计指示变小6、某设备内的温度为 1000℃ ,要求测量误差小于或等于 5℃,应选下列哪一支温度计?( )a、0～2500 ℃ 0、2 级b、0～1000 ℃ 0、2 级c、0～1600 ℃ 0、5 级7、仪表的变差不能超出仪表的( )a、相对误差b、引用误差c、允许误差8、下列哪种流量计与被测介质的密度无关? ( )a、差压式流量计b、涡街流量计c、转子流量计9、扭力管浮筒液面计的浮筒脱落,则仪表指示( )。
a、最大b、最小c、不定10、与热电偶配用的自动电位差计,当输入端短路时,应显示( )a、下限值b、环境温度(室温)c、上限值三、填空1、测量误差按其产生原因的不同可分为系统误差、随机误差、粗大误差。
化工仪表及自动化总复习
化⼯仪表及⾃动化总复习化⼯仪表及⾃动化总复习第⼀章⾃动控制系统基本概念⼀、基本要求1. 掌握⾃动控制系统的组成，了解各组成部分的作⽤以及相互影响和联系；2. 掌握⾃动控制系统中常⽤术语，⽅块图的意义及画法；3. 掌握管道及控制流程图上常⽤符号的意义和表⽰⽅法；4. 了解控制系统的分类形式，掌握系统的动态特性和静态特性的意义；5. 掌握闭环控制系统在阶跃⼲扰作⽤下，过渡过程的形式和过渡过程的品质指标。
⼆、常⽤名词术语1. 控制对象：2. 被控变量：3. 操纵变量：4. ⼲扰：除操纵变量外，作⽤于被控变量并使其发⽣变化的因素。
5. 设定值（给定）：6. 偏差：7. 控制系统的过渡过程：8. 反馈：把系统或环节的输出信号直接或（经过⼀些环节）间接引⼊到输⼊端的⽅法称为反馈。
9. 负反馈：反馈信号的作⽤⽅向与设定（给定）信号相反，给定值取正，反馈信号取负，即偏差信号为两者之差，反馈信号能使原来的信号减弱，这种反馈称为负反馈。
（在控制系统中的重要意义）10.正反馈：三、问答题1. 控制系统按被控变量的变化规律可分为哪⼏类？简述每种形式的基本含义。
开环⾃动控制系统：操纵变量可以改变被控变量，但被控变量对操纵变量没有影响。
闭环⾃动控制系统：操纵变量可以改变被控变量，被控变量⼜对操纵变量产⽣影响。
定值控制系统：给定值为常数；随动控制系统：给定值为变数，要求跟随变化；程序控制调节系统：按预定时间顺序控制参数。
2. ⾃动控制系统由哪⼏部分组成？各部分的作⽤是什么？被控对象：检测仪表（检测元件及变送器）：控制仪表：执⾏器（控制阀）：发散振荡过程：⾮振荡发散过程：等幅振荡过程：衰减振荡过程：⾮振荡衰减过程：其中，衰减振荡过程和⾮振荡衰减过程可以基本满⾜控制要求，但后者进程缓慢，只⽤于系统不允许振荡时。
4. 试述控制系统衰减振荡过程的品质指标及其含义。
影响这些品质指标的因素是什么？最⼤偏差：衰减⽐：余差：过渡时间：振荡周期（振荡频率）：5. 什么是控制系统的⽅块图？它与⼯艺管道及控制流程图有何区别？⾃动控制系统的⽅块图是由传递⽅块、信号线（带有箭头的线段）、综合点、分⽀点构成的表⽰控制系统组成和作⽤的图形。
自动化仪表复习提纲【精选】
《自动化仪表》课程复习提纲第一章绪论1 自动化仪表是指哪一类仪表? 什么叫单元组合式仪表?2 DDZ—Ⅱ型与DDZ—Ⅲ型仪表的电压、电流信号传输标准是什么? 在现场与控制室之间采用直流电流传输信号有什么好处?3 什么叫两线制变送器? 它与传统的四线制变送器相比有什么优点?试举例画出两线制变送器的基本结构，说明其必要的组成部分。
4 什么是仪表的精度? 试问一台量程为-100～+100℃、精度为0.5级的测量仪表，在量程范围内的最大误差为多少?5 自动化仪表在控制系统中起什么作用?6 自动化仪表控制系统的结构是怎样的? 各单元主要起什么作用?7 什么是仪表的测量范围、上下限和量程? 彼此有什么关系?8 如何才能实现仪表的零点迁移和量程迁移?9仪表的相对误差如何求取？选用一台量程很大的仪表去测量一个很小的数值行不行，为什么？10仪表的变差是什么？如何根据变差判定仪表是否合格？11 什么是仪表的灵敏度和分辨率?12 什么是仪表的可靠性？有几个量化指标？13 仪表的精度是如何确定的?第二章检测仪表1 电偶的热电势由哪两部分组成？在热电偶测温闭合回路中，起主导作用的是哪一部分？2 热电偶测温为什么要进行冷端温度补偿？冷端温度补偿的方法有哪几种？3 常用的标准热电偶有几种？试简述其分度号和主要特点。
4 热电阻测温时，为什么一定要用三线制？如果不用三线制，对测温有什么影响？5 如何根据已知电势求真实被测温度？如何根据温度求热电势？6 辐射式温度计的基本工作原理是什么?7 什么是绝对压力、表压和真空度？它们之间的关系又是怎样的？8如何根据工艺条件选择压力表？9 为什么弹簧管压力表测量的是电压？利用弹簧管压力表测压力，在大气中它的指示为p。
如果把它移到真空中，指示值会不会改变？10什么是热电效应？霍尔效应、应变效应、压阻效应、压电效应？11 试叙述力平衡式差压(压力)变送器的测量原理。
12瞬时流量和累积流量分别是什么？13 差压式流量计工作原理是什么？标准节流装置有那几种？节流装置的取压方式有哪几种？14转子式流量计工作原理是什么？14电磁式流量计的工作原理是什么？15质量式流量计分为哪两大类?每一类分别有那些方法，试分别列举？第三章连续调节器1 过程控制仪表有哪些仪表？它又可分为哪几种类型？气动单元组合仪表与电动单元组合仪表各有何优缺点？它们各单元之间的标准统一信号又是如何规定的？2 试简述DDZ—Ⅲ全刻度指示调节器的组成、工作状态以各开关的作用。
(完整版)化工仪表及自动化考试重点
第一章自动控制系统的基本概念1、化工自动化的主要内容：自动检测系统、自动信号和连锁保护系统、自动操纵及自动开停车系统、自动控制系统。
2、自动控制系统能在没人直接干预的情况下，自动地排除各种干扰因素对工艺参数的影响，使它们始终保持在预先规定的数值上，保证生产维持在正常或最假的工艺操作状态。
3、自动控制系统的基本组成：被控对象及自动化装置，其中自动化装置又包含测量原件与变送器、控制器和执行器。
4、自动控制系统的方块图：每个方块都代表一个具体装置，方块与方块之间的连接代表方块之间的信号联系，方块之间连接线的箭头代表信号作用的方向。
5、自动控制系统是具有被控变了负反馈的闭环系统。
而自动检测、自动操纵等系统是开环系统。
6、反馈控制方式是按偏差进行控制的，具特点是不论什么原因使被控变量偏离期望值而出现偏差时，必定会产生一个相应的控制作用去减小或消除这个偏差，使被控变量与期望值趋于一致。
7、按被控变量的给定值是否变化和如何变化分类，自动控制系统可分为定值控制系统、随动控制系统和程序控制系统。
8、自动化领域中，把被控变量不随时间而变化的平衡状态称为系统的静态；把被控变量随时间变化的不平衡状态称为系统的动态。
9、静态是指系统中各信号的变化率为零，即信号保持在某一常数不变化，而不是物料不流动或能量不交换。
10、自动控制系统在静态时，生产还在进行，物料和能量仍然有进出，只是平衡进行没有改变就是了，这与习惯上所说的静止是不同的。
11、系统由一个平衡状态过渡到另一个平衡状态的过程，称为系统的过渡过程。
12、系统中过渡过程中，被控变量随时间变化的。
13、自动控制系统在阶跃干扰作用下的过渡过程的基本形式：非周期振荡过程、衰减振荡过程、等幅振荡过程和发散振荡过程。
14、衰减振荡的过渡过程的品质指标如下：最大偏差：被控变量偏离给定值的最大数值。
超调量：被控变量偏离新的稳定值得最大数值。
衰减比：前后相邻两个峰值的比。
余差：当过渡过程终了时，被控变量所达到的新的稳定值与给定值之间的偏差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
名师整理优秀资源
《仪表及自动化》综合复习资料
绪论
1.如何评价测量仪表性能，常用哪些指标来评价仪表性能？
2.名词解释：相对误差、精度、变差、灵敏度、量程、反应时间
3.仪表的变差不能超出仪表的（）
a、相对误差
b、引用误差
c、允许误差
4.仪表的精度级别指的是仪表的( )
A 引用误差 B. 最大误差 C.允许误差 D. 引用误差的最大允许值
5.下列说法正确的是（）
A 回差在数值上等于不灵敏区
B 灵敏度数值越大则仪表越灵敏
C 灵敏限数值越大则仪表越灵敏
6.一台精度等级为0.5级的测量仪表，量程为0~1000℃。
在正常情况下进行校验，其最大绝对误差为6℃，求该仪表的最大引用误差、允许误差、仪表的精度是否合格。
7.测量范围0～450℃的温度计,校验时某点上的绝对误差为3.5℃,变(回)差为5℃, 其它各点均小于此值,问此表的实际精度应是多少?若原精度为1.0级,现在该仪表是否合格?
压力测量及变送
8.简述弹簧管压力表原理和游丝的作用。
9.为减小仪表的相对误差,一般仪表应工作在量程的（）
a、<1/3
b、1/3—2/3
c、>2/3
10.某容器内的压力为0.8MPa。
为了测量它，应选用量程为( )
A.0—1MPa
B.0—1.6MPa
C.0—3.0MPa
D.0—4.0MPa
11.某压力变送器的输出是电流信号。
它相当于一个（）。
A 受压力控制的电压源
B 受压力控制的电流源
C 受电压控制的电流源
D 受电流控制的电压源
12.某测量范围0～1.6Mpa的压力表，校验时发现在真实值1.2Mpa处的绝对误差最大，为
0.18Mpa。
级的要求？1.5试计算并判断该表是否符合精度．
名师整理优秀资源
13.有一被测压力P=6.5MPa，用弹簧管压力计进行测量，要求测量值准确到1%，试选择一仪表的测量范围和精度等级？
液位测量及变送
14.采用差压式液位计测量液位, 其差压变送器的零点( )
a. 需要进行正迁移
b. 需要进行负迁移
c. 视安装情况而定
15.浮筒式液位计是基于下列哪种工作原理工作的?（）
a、恒浮力
b、变浮力
c、压差式
16.用单法兰液位计测量开口容器液位。
液位计已经校好，后因维护需要，仪表安装位置下移了一段位移，则仪表的指示（）
A.上升
B.下降
C.不变。
17.选择用压力法测量开口容器液位时，液位的高低取决于（）
A 取压点位置和容器横截面
B 取压点位置和介质密度
C 介质密度和横截面
18.用一台双法兰式差压变送器测量某容器液位，如图所示，已知H变化范围0——3m，被测介质密度ρ=900Kg/m3,毛细管内工作介质密度ρ0=950Kg/m3，其中h1=1m,h2=4m,求变送器测量范围？并判断零点迁移的方向，计算迁移量，当法兰式变送器的安装位置升高或降低时，问对测量
有何影响？
液如图所示。
利用差压法测液位，差压变送器的正压室引压管线内通入与容器中相同的液体，19.间的关系，并指出应Lρ体密度为；负压室引压管线通入气相，密度忽略。
请列出差压与液位该
实施的迁移量。
名师整理优秀资源
流量测量及变送
20.简述差压式流量计工作原理及其特点。
21.差压式流量计由哪几个部分组成？每一组成部分的作用是什么？
22.下列哪种流量计与被测介质的密度无关? （）
a、差压式流量计
b、涡街流量计
c、转子流量计
23.在管道上安装孔板时，如果将方向装反了会造成：( )
a.差压计倒指示
b. 对差压计指示无影响
c.差压计指示变大
d. 差压计指示变小
24.罗茨流量计，很适合对（）的测量。
A 低粘度流体
B 高雷诺数流体
C 含砂脏流体
D 高粘度流体
25.测量天然气流量不可以采用下列哪种流量计( )
a.电磁流量计
b.差压式流量计
c.转子流量计
26.差压式流量计配用电容式差压变送器测流量,流量测量范围是0～16 m3／h,变送器量程为100
KPa,问: ①.当变送器输出12mA时,流量应是多少?
温度测量及变送显示仪表
27.简述热电阻测量原理和三线制连接的作用。
28.当热电阻短路时，自动平衡电桥应指示（）
29.a、0℃b、最上限温度c、最下限温度
30.在用热电阻测量温度时若出现热电阻断路时，与之配套的显示仪表如何变化（）
A 指示值最小
B 指示值最大
C 指示值不变
D 指示室温
31.在热电阻使用过程中，经常出现如下问题，请分析其产生的原因：
（1）显示仪表指示值低于实际值或指示不稳定；
（2）显示仪表指示无穷大；（3）、显示仪表显示负值；
（4）阻值与温度的关系有变化。
控制规律
32.什么是控制规律？简述常用的调节规律类型。
调节规律数学表达式。
PID简述调节规律在控制系统的作用？写出33.
名师整理优秀资源
34.下列哪种调节器可消除余差?（）
a、比例调节器
b、比例微分调节器
c、比例积分调节器
35.下列哪种调节规律调节结果容易存在余差?（）
a、比例调节
b、比例积分微分调节
c、比例积分调节
36.比例度越小，余差就越（）
a. 越大
b. 越小
c. 不变
37.积分时间越大，积分作用就越（）
a. 越大
b. 越小
c. 不变
38.具有“超前”调节作用的调节规律是（）
A、P
B、PI
C、PD
D、两位式
控制器、执行器
39.控制器的反作用是指（）。
A．测量值大于给定值时，输出增大 B. 测量值大于给定值时，输出减小
C．测量值增大，输出增大 D. 测量值增大，输出减小
40.气动薄膜调节阀由哪几部分构成？
41.调节阀的气开、气关型式应根据下列哪个条件来确定?（）
a、生产的安全
b、流量的大小
c、介质的性质
42.。
）执行器的正作用是指（
A 控制信号增大，执行器开度减少
B 控制信号增大，执行器开度增大
控制信号减小，执行器开度减少C
自动控制系统基本概念
43.什么是系统过渡过程？有哪几种常见的过渡过程形式？
44.名词解释：被控变量、余差、衰减比、负反馈
45.构成自动调节系统需要满足下列哪个条件?（）
a、开环负反馈
b、闭环负反馈
c、闭环正反馈
）（常用的系统过渡过程形式是46.
名师整理优秀资源
a、衰减振荡过程
b、非振荡衰减过程
c、等幅振荡过程D、散振荡过程
控制系统
47.如图所示为一蒸气加热器温度控制系统。
指出该系统中的被调参数、调节参数；该系统可能的干扰有哪些？画出该系统的方框图；如果该系统中的被加热物料过热易分解，使确定系统的调节阀气开、气关型式和调节器的正反作用。
）该系统可能的2）指出该系统中的被调参数、调节参数；（148.如图所示为塔底液位控制系统。
（）如果该系统中的塔底液位严禁过低，使确定系4（干扰有哪些？（3）画出该系统的方框图；
统的调节阀气开、气关型式和调节器的正反作用。
