SK系列水环式真空泵性能参数及价格
真空泵型号
【2SK系列两级水环式真空泵】型号意义：SK型分体式水环真空泵价格SK直联式水环真空泵价格SZ型水环式真空泵价格SHB循环水真空泵价格SZB水环式真空泵价格旋片式真空泵价格【2XZ型直联旋片式真空泵】型号意义：旋片式真空泵价格SK型分体式水环真空泵价格SK直联式水环真空泵价格SZ型水环式真空泵价格SHB循环水真空泵价格SZB水环式真空泵价格【2X型双级旋片式真空泵】型号意义：旋片式真空泵价格SK型分体式水环真空泵价格SK直联式水环真空泵价格SZ型水环式真空泵价格SHB循环水真空泵价格SZB水环式真空泵价格【SK系列水环式真空泵】型号意义：SK型分体式水环真空泵价格SK直联式水环真空泵价格SZ型水环式真空泵价格SHB循环水真空泵价格SZB水环式真空泵价格旋片式真空泵价格【SK型直联水环式真空泵】型号意义：SK型分体式水环真空泵价格SK直联式水环真空泵价格SZ型水环式真空泵价格SHB循环水真空泵价格SZB水环式真空泵价格旋片式真空泵价格【SZB型水环式真空泵】型号意义：SK型分体式水环真空泵价格SK直联式水环真空泵价格SZ型水环式真空泵价格SHB循环水真空泵价格SZB水环式真空泵价格旋片式真空泵价格【SZ型水环式真空泵】型号意义：SK型分体式水环真空泵价格SK直联式水环真空泵价格SZ型水环式真空泵价格SHB循环水真空泵价格SZB水环式真空泵价格旋片式真空泵价格【XD型单级旋片式真空泵】型号意义：旋片式真空泵价格SK型分体式水环真空泵价格SK直联式水环真空泵价格SZ型水环式真空泵价格SHB循环水真空泵价格SZB水环式真空泵价格伽利略Galileo泵-欧洲品质。
2SK余2BE水环真空泵的区别
2BE型水环式真空泵，自带气水分离器，多位置没有排气口，泵盖设有排气阀检修窗口，叶轮与分配板间隙通过定位轴两端压盖调整，安装使用方便，操作简单，便于维修。
二、2BE型水环式真空泵的使用范围：1、2BE型水环式真空泵可在环境温度5～40℃范围内和进口压强小于1330Pa的条件下，允许长期连续工作。
2、2BE型水环式真空泵不适用于抽除含氧过高、有毒的、有爆炸性的、对金属有腐蚀作用的、对泵油起化学反应的，以及含有颗粒尘埃的气体，也不适用于把气体从一个容器输送到另一个容器，作输送泵用。
3、2BE型水环式真空泵在大气压到6000Pa的进口压力下的连续工作时间不超过3分钟，以免喷油或润滑不良引起泵损坏。
三、2BE型水环式真空泵的特点：2BE型水环式真空泵相对于目前国内广泛使用的SK、2SK、SZ系列水环式真空泵具有真空度高、功耗低等显著优点，是SK、2SK、SZ系列水环式真空泵理想替代产品，我公司生产的2BE型水环式真空泵及压缩机结构主要特点如下：1、轴承全部采用原装进口轴承，保证了2BE型水环式真空泵的叶轮精确定位及运转过程中的高稳定性。
2、叶轮材质全部采用球墨铸铁铸造或钢板焊接，充分保证了2BE型水环式真空泵叶轮在各种恶劣工况下的稳定性，且大大提高了2BE型水环式真空泵的使用寿命。
4、泵体全部采用钢板制作，提高了2BE型水环式真空泵的使用寿命。
5、2BE型水环式真空泵的轴套作为最易损坏的零件，本公司全部采用高铬不锈钢制作，比普通材质寿命提高了5倍。
6、2BE型水环式真空泵皮带轮（皮带传动）采用标准高精度锥套皮带轮，运行可靠，皮带寿命长，拆卸方便。
7、2BE型水环式真空泵联轴器（直联传动）采用标准高强度弹性联轴器，弹性元件采用聚氨酯材质，运行稳定可靠，使用寿命长。
8、独特的上置式气水分离器节约空间，并有效降低了2BE型水环式真空泵噪声。
9、铸件全部采用树脂砂铸造，表面质量好。
铸件表面无需打腻，使2BE型水环式真空泵散热效果最佳。
SK水环真空泵说明书
SK水环真空泵说明书一、用途及使用范围SK系列水环工真空泵及压缩机是用来抽吸或压送气体和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空或压力，从而满足具体工艺流程要求的设备。
吸入或压送的气体中允许含有少量液体。
SK系列水环式真空泵及压缩机广泛应用于机械、石油、化工、制药、食品、陶瓷、制糖、印染、冶金、环保及电子等行业。
由于在工作过程中，该类泵对气体的压缩是在等温状态下进行的，因此在压送或抽吸易燃、易爆的气体时，不易发生危险，所以其应用更加广泛。
泵型号说明。
例如：SK-12SK表示为水环真空泵；12表示该泵的最大抽气量为12m3/min（立方米/分钟）二、工作原理如图（1）所示，叶轮3偏心地安装在泵体2内，起动时向泵内注入一定高度的水作为工作液，当叶轮3按图示方向旋转时，水受离心力的作用在泵体内壁形成一旋转的封闭水环5，水环上部内表面与轮毂相切，水环的下部内表面刚好与叶片顶端接触。
此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成与叶片数目相等的若干个小腔。
如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端盖上的吸气口相通，其空间内的气体压力降低，此时气体被吸入，当吸气终也时小腔则与吸气口隔绝；当叶轮在180°到360°的旋转过程中，水环内表面渐渐与轮毂靠近，小腔由大变小，其空间内气体压力升高，高于排气口压力时，当小腔与排气口相通时，气体被排出。
叶轮每旋转一周，叶片间空间（小腔）吸、排气一次，若干小腔不停地工作，如此往复，泵就连续不断地抽吸或压送气体。
由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排走，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。
当泵排出的气体不再利用时，在泵排气口一端接有汽水分离器（可自己制作一水箱代替），废气和所带的部分水排入汽水分离器后，气体由排气管排出，水由于重力作用留在分离器内并经回水管供至泵内循环使用。
水环式真空泵参数
水环式真空泵靠偏置叶轮在泵腔内回转运动使工作室容积周期性变化以实现抽气，广泛应用于石油、化工、机械、矿山、轻工、医药及食品等工业部门。
为了帮助大家更好地认知，下面围绕产品参数等信息，给大家作出详细介绍。
适用于抽除气体和水蒸气，吸气压力可以达到33mbar绝压。
在吸气压力接近极限真空（工作液的饱和蒸汽压）下长期工作时，应连接汽蚀保护管，以对泵进行保护。
作为压缩机用时，其压力达到0.26MPa(绝压)。
作为新一代节能型产品，具有突出的性能及众多优点。
全部过流部件：叶轮、圆盘、泵盖、泵体和泵轴。
泵体材质可选用SUS304、SUS316、SUS316L等各类不锈钢材质。
泵轴材质可选用2Cr13、SUS304或SUS316L等各类不锈钢材质。
机械密封采用进口产品，密封件可采用氟橡胶或聚四氟乙烯。
2SK-12 说明书
1、工作原理及结构概述2、用途及使用范围3、主要技术参数4、安装和使用说明5、维护保养6、故障原因及排除方法7、产品保修条款及保修单图1、2S-185(A)、2S-230（A）真空泵特性曲线图2、2SK-12，2SK-25真空泵特性曲线图3、外形尺寸图非常感谢您选购我公司生产的真空泵。
请确认您采购的真空泵的型号、规格是否准确，随机附件是否按规定配备，并检查在运输过程中有否造成产品损坏。
在使用该产品之前，请您仔细阅读使用说明书并妥善保管，以便需要时随时查阅。
鉴于对产品的规格、性能、功能的改进和提高，我公司会对产品说明书的内容作相应的更改，恕不预先通知。
特别提醒为使您能更安全、有效、长久地使用该真空泵，在您安装、运转、保养或检修前，请务必仔细阅读产品说明书，以便正确操作。
一、2SK型水环式真空泵的产品说明2SK系列两级水环真空泵及2SK-P1系列两级水环真空泵-大气喷射泵机组是我厂根据行业标准JB/T7255-94《水环式真空泵和水环压缩机》之规定发展的真空泵及真空机组，具有真空度高，在高真空区间抽速大以及结构紧凑、使用可靠、装拆方便等特点。
机组是由2SK型水环式真空泵和一级大气喷射泵组成，用户根据需要可单独使用两级水环真空泵。
2SK型水环式真空泵或机组是用来抽吸空气或其它不溶于水、不含固体颗粒、无腐蚀性的气体，以便在密闭容器内形成一定的真空度，是适宜轻纺、食品、冶金、化工等工业部门用于真空蒸发、真空浓缩、真空回潮、真空干燥、真空冶炼等工艺过程。
2SK型水环式真空泵型号说明二、2SK型水环式真空泵的工作原理2SK型水环式真空泵工作原理如图一所示，叶轮（5）偏心地装在泵体（3）内，当叶轮旋转时，水受离心力的作用向四周甩出，在2SK型水环式真空泵体内壁与叶轮之间形成旋转水环（6）。
水环上部内表面与叶轮轮毂相接触，当叶轮沿顺时针方向转动时，在前半转的过程中，水环内表面逐渐与轮毂脱离，相邻两叶片之间所形成的空腔逐渐增大，被抽气体通过泵进气管（4），经月牙形吸气孔（7）不断被吸入空腔内；后半转的过程中，水环内表面逐渐与轮毂接近，两相邻叶片之间空腔逐渐缩小，气体被压缩，因而压力不断增加，当压力增加到大于外界压力时，气体被排出，从而不断地抽走密封容器的气体，使其形成一定的真空。

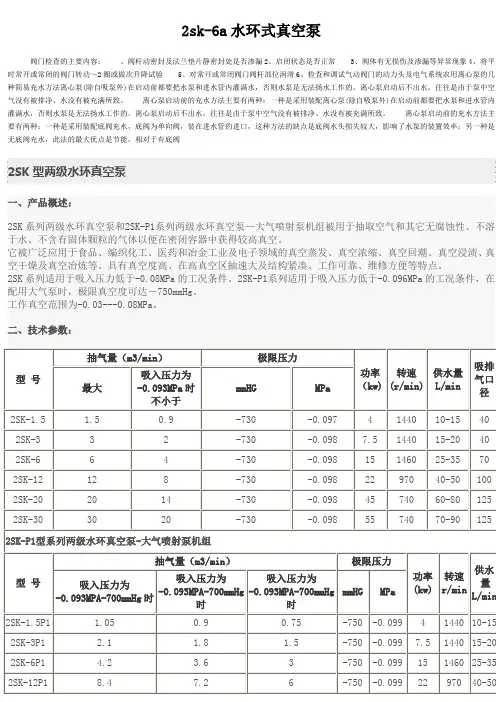

2sk-6a水环式真空泵
性能范围
型号
额定功率 最低吸入 最大吸气 工作液量 转速 (kW) 绝压(kPa) 量(m3/h) (m3/h) (r/min)
噪音 dB(A)
2BV-27 1.1
27
0.2
2900
62
2BV-52 1.5
52
0.2
2900
65
2BV-80
3
80
0.3
2900
66
2BV-110
4
110
0.4
2900
-0.097 -0.098 -0.098 -0.098 -0.098 -0.098
4 1440 10-15 40 7.5 1440 15-20 40 15 1460 25-35 70 22 970 40-50 100 45 740 60-80 125 55 740 70-90 125
2SK-P1型系列两级水环真空泵-大气喷射泵机组
3 70
1440 10 1450 30 970 70 740 100
2、水环真空泵停车 水环真空泵停车按以下顺序： （1）（如进气管有阀门）关闭进气管上的阀门。 （2）关闭供水管 2，并迅速关停真空泵。 （3）停车后应将泵腔内的水放掉，以免再次启动时，会造成叶片与泵轴断裂。
SZ 水环真空泵
产品概述
SZ 水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性不溶于水的气体，以便在密闭的容器中形成真空 和压力。 SZ 水环式真空泵有 SZ-1、SZ-2、 SZ-3及 SZ-4四种规格，泵所形成的最大真空度分别在86~95%之间。SZ-1及 SZ-2 所能形成的最大压力为1.0~1.4公斤/厘米2，SZ-3及 SZ-4在所配电动机功率容许下的最大压力为1.5公斤/厘米2， 若增加电动机功率，最大压力为2.1公斤/厘米2（泵型意义：如 SZ-1、S-水环式、Z-真空泵，1-泵的序号）
水环式真空泵结构图
水环式真空泵结构
图
SK 系列水环式真空泵】结构图：
以下几款不式真空泵结构图供用户、施工方或参考SK 系列水环式真空泵】结构图：
SK型分体式水环真空泵价格SKA、2BV水环式真空泵价格
SK直联式水环真空泵价格
SZ型水环式真空泵价格SHB循环水真空泵价格
SZB水环式真空泵价格
旋片式真空泵价格
【SZB型水环式真空泵】结构图:
SZB型水环式真空泵结构如图一所示、工作室由泵体（ 2 ）、泵盖（1 ）构成，上有进排气口（详见图三），下有放水螺塞（15 ）（见图三），泵盖上有指示旋转方向的箭头，泵体有填料函和填料压盖（
5），装填
料（4、密封，泵体侧面的螺丝孔（16 ）（见图三）为补充水环消耗用水。
由铸铁制成叶轮（3、，有12个叶片呈放射状均分布，有平衡孔（其中两个套扣供拆卸用）平衡轴向力。
叶轮平键（9、与轴（10、联
接并可沿轴向滑动调节间隙。
轴为优质钢制成，支承在泵的托架（（6 ）的两个滚珠轴承（17）上，右端有弹性联轴器（8）和电机直接联接。
托架（6）用铸铁制成，有止口保证与泵体准确联接，轴承间有空腔, 可存润滑油，用稀油或黄油滑均可。
从传动方向看，泵轴为逆时针方向旋转（右边法兰为排气口，左边法兰为进气口）。
SK型分体式水环真空泵价格
SK直联式水环真空泵价格
SZ型水环式真空泵价格SHB循环水真空泵价格
SZB水环式真空泵价格
旋片式真空泵价格。
真空泵参数及选型..
真空泵选型真空泵的作用就是从真空室中抽除气体分子，降低真空室内的气体压力，使之达到要求的真空度。
概括地讲从大气到极高真空有一个很大的范围，至今为止还没有一种真空系统能覆盖这个范围。
因此，为达到不同产品的工艺指标、工作效率和设备工作寿命要求、不同的真空区段需要选择不同的真空系统配置。
为达到最佳配置，选择真空系统时，应考虑下述各点：确定工作真空范围: ----首先必须检查确定每一种工艺要求的真空度。
因为每一种工艺都有其适应的真空度范围，必须认真研究确定之。
确定极限真空度----在确定了工艺要求的真空度的基础上检查真空泵系统的极限真空度，因为系统的极限真空度决定了系统的最佳工作真空度。
一般来讲，系统的极限真空度比系统的工作真空度低20%，比前级泵的极限真空度低50%。
被抽气体种类与抽气量检查确定工艺要求的抽气种类与抽气量。
因为如果被抽气体种类与泵内液体发生反应，泵系统将被污染。
同时必须考虑确定合适的排气时间与抽气过程中产生的气体量。
真空容积检查确定达到要求的真空度所需要的时间、真空管道的流阻与泄漏。
考虑达到要求真空度后在一定工艺要求条件下维持真空需要的抽气速率。
主真空泵的选择计算S=2.303V/tLog(P1/P2)其中：S为真空泵抽气速率(L/s)V为真空室容积（L）t为达到要求真空度所需时间(s)P1为初始真空度(Torr)P2为要求真空度(Torr)例如：V=500Lt=30sP1=760TorrP2=50Torr则: S=2.303V/t Log(P1/P2)=2.303x500/30xLog(760/50)=35.4L/s当然上式只是理论计算结果，还有若干变量因素未考虑进去，如管道流阻、泄漏、过滤器的流阻、被抽气体温度等。
实际上还应当将安全系数考虑在内。
目前工业中应用最多的是水环式真空泵和旋片式真空泵等一般的要求是：1、真空度、真空容积、主要介质、温度、主要容积类设备。
2、真空流入介质及流量、压力、温度、规律。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【SK系列水环式真空泵】性能参数：
型号
抽气量（m3/min）真空泵极限压力电机功率(kw)
泵转速(r/min)压缩机压力(MPa)
口径(mm)最大Maximum吸入压力为-0.041MPa(-450mmHg)mmHg MPa真空泵压缩机进出
SK-1.5 1.5 1.35-680-0.0913414400～0.17070
SK-33 2.8-700-0.093 5.57.514400～0.17070
SK-66 5.4-700-0.0931********～0.18080
SK-121210.8-700-0.09318.530970/9800～0.18080
SK-202018-700-0.0933*******～0.1150150
SK-303027-700-0.0935*******～0.1150150
SK-424237.8-700-0.09375-740-150150
SK-606054-700-0.09390-590-250250
SK-858576.5-700-0.093132-590-250250
SK-120120108-700-0.093185-490-300250
注:1、真空度从40%到90%或压力从0.05MPa到0.15MPa的吸排气量随着供水量的大小，叶轮与侧盖的间隙大小而变化，叶轮与侧盖的间隙大小而变化，特别是流量较小时，如果调整不准确更容易引起偏小
2、表内数值是在下列条件下得出：①水温15℃；②空气20℃；③气体相对温度70%；④大气压力0.1013MPa
3、表内性能偏差不超过5%
SK型分体式水环真空泵价格SKA、2BV水环式真空泵价格
编号型号电压功率无电机带电机编号型号电压功率无电机带电机
42 SK-1.5 3.0-4 2780 3545 33 SKA2060 0.81-2 1946
43 SK-3 5.5-4 3197 4518 34 SKA2061 1.45-2 2085
44 SK-6 11 *4 4726 6950 35 SKA2070 2.35-2 2641
45 SK-12 18.5-6 7645 11815 36 SKA2071 3.85-2 3197
46 SK-15 22 *6 10703 15568 37 SKA5110 4.0-4 4309
47 SK-20 37 *8 15985 26410 38 SKA5111 5.5-4 5004
48 SK-30 55 *8 18765 39615 39 SKA5121 7.5-4 6533
49 SK-42 75 *8 30580 53515 40 SKA5131 11 *4 8340
2SK双级水环式真空泵价格41 SKA5161 15 *6 13622
编号型号电压功率无电机带电机SK直联式水环真空泵价格
50 2SK-1.5 4.0-4 3753 4726 型号电压功率无电机带电机
51 2SK-3 7.5-4 4309 5838 SK-O.15 0.55-2 1390
52 2SK-6 15 *4 5421 8201 SK-0.4 1,5-2 1599
53 2SK-12 22 *6 11815 16680 SK-0.8 2.2-2 1668 54 2SK-15 30 *8 17097 25298 SK-1.5A 3.0-2 2572 55 2SK-20
37 *8
25020
35445
SK-1.5B
4.0-2
2711
SZ 型水环式真空泵价格
SHB 循环水真空泵价格
型号 电压 功率 无电机 带电机 规格型号
极限真空
不含税运 含税运
SZ-1 4.0-4 2711 3684 Pa
（220V) （220V) SZ-2
7.5-4
3336
4865
SHB-IIIA 6×10-2 1155 1386 SZB 水环式真空泵价格
SHB-2IIIA 6×10-2 1568 1881 型号 电压 功率 无电机 带电机 SHB-95A
6×10-2 2049 2459
SZB-4 1.5-4 1390 2363
SZB-8
2.2-4
1529
2502
旋片式真空泵价格
名 称
规格型号
抽气速率 极限真空
不含税运价格
含税运
L/S
Pa 单相（220V)
三相（380V)
单相
（220V) 三相（380V)
皮带旋片式真空泵
价格
2X-4A
4 6×10-2 1513 1478 181
5 1774 2X-8A 8 6×10-2 3094 3713 2X-15A 15 6×10-2 405
6 4868 2X-30A 30 6×10-2 6531 7838 2X-70A 70 6×10-2 9075 10890 直联旋片式真空泵
价格
2XZ-0.5 0.5 6×10-2 791 0 949 0 2XZ-1 1 6×10-2 859 0 1031 0 2XZ-2
2 6×10-2 1031 0 1238 0 2XZ-4 4 6×10-2 1238 1224 1485 1469 2XZ-2B 2 4×10-2 1306 129
3 1568 1551 2XZ-4B
4 4×10-2 1513 1499 181
5 1799 2XZ-6B
6 4×10-2 2750 2613 3300 3135 2XZ-8B 8 4×10-2 3438 4125 2XZ-15B
15
4×10-2
4675
5610
2XZ-25B 25 4×10-2 8800 10560 防爆旋片式真空泵
价格
2XZF-0.5 0.5 6×10-2 1616 1513 1939 1815 2XZF-1
1 6×10-
2 1788 1650 2145 1980 2XZF-2 2 6×10-2 2200 1925 2640 2310 2XZF-4 4 6×10-2 2956 2888 3548 3465 2XZF-6B 6 6×10-2 3438 4125 2XZF-8B 8 6×10-2 4469 536
3 2XZF-15B 15 6×10-2 584
4 7013 单级真空泵价格
XZ-1
0.5 6×10-2 399 479 XZ-2 1.1 6×10-2 468 561 XZ-4
2.2
6×10-2
619
743
名 称
规格型号
抽气速率 极限真空
含税出厂价
含税出厂价 L/S
Pa 单相（220V)
三相（380V)
单相（220V) 三相（380V)
无油真空泵价格
WXZ-1 1
6×10-2
1375 1341 1650 1609 WXZ-2 2
6×10-2 1581 1547 1898 1856 隔膜真空泵价格
LH-85 30（L/min ） 0.085Mpa 1031 1238 LH-85L 30（L/min ） 0.085Mpa 1169 1403 LH-95D 30（L/min ） 0.095Mpa 1361 1634 LH-85DL
60（L/min ） 0.085Mpa
1361
1634。
