智能化路灯管理系统解决实施方案
智能化路灯管理系统解决实施方案一、背景智能化路灯管理系统是一种基于物联网技术的智能化管理系统，可以实现对路灯的远程控制、监测和管理。
随着城市建设的不断发展，路灯的数量急剧增加，传统的路灯管理方式已经不能满足实际需求。
而智能化路灯管理系统的引入将大大提高路灯的管理效率和节能减排效果。
二、实施方案1.硬件设备安装：首先需要安装智能化路灯控制器、路灯监测传感器和通信设备，这些设备将与路灯系统相连接，并实现远程控制和监测功能。
2.数据采集与传输：路灯监测传感器将实时监测路灯的亮度、能耗等信息，并通过通信设备将数据传输至云端服务器。
同时，路灯控制器将依据亮度和时间等因素自动调节灯光亮度，以达到省电和降低能耗的效果。
3.数据分析与处理：云端服务器将收集到的大量数据进行分析和处理，通过算法和模型预测和优化路灯的能耗和照明效果，并将优化后的控制参数发送至智能化路灯控制器，实现智能化控制和管理。
4. 远程控制与管理：通过手机App、网页等方式，可以实现对智能化路灯的远程控制和管理。
管理员可以通过手机App实时查看路灯亮度、故障情况等信息，并对路灯进行远程调节和管理。
5.故障监测与维修：智能化路灯管理系统将实时监测路灯的故障情况，并及时报警，便于维修人员进行处理。
同时，系统还可以对路灯进行故障预测，提前发现潜在故障，并进行维修和更换。
三、优势与效果1.节能减排：通过实时监测和智能化控制，可以根据实际需要调节路灯亮度，避免不必要的能耗和光污染现象，实现节能减排。
2.管理效率提高：通过远程控制和管理，可以实时监测路灯的工作状态，便于管理员及时处理故障，提高管理效率。
3.故障预测与预警：智能化路灯管理系统可以根据大数据分析和算法模型，预测和预警路灯潜在故障，提前进行维修和更换，减少人力和资源的浪费。
4.数据分析优化：通过云端服务器对收集到的数据进行分析和处理，可以优化路灯的能耗和照明效果，提高路灯的使用寿命和照明质量。
5.提升市民安全感：智能化路灯管理系统的应用，可以确保夜间道路的照明效果，提升市民的安全感和生活质量。
智慧路灯完整解决方案
设备
平台
电和 NB-IoT
普通路灯杆改造方案
普通路灯灯杆
类别
优点
缺点
普通路灯灯 杆
目前道路照明路灯杆普遍为圆柱形杆体，灯头分为2种：单灯头 和双灯头
原有路灯杆和路面基础 无需变动；节约投资
需要进行灯杆结构上 的评估设计
智慧灯杆功 能模块
通过设计非标功能单元和安装背板灵活安装设备，简单方便。 在现有灯杆的基础上，将机架单元固定在灯杆上，通过安装背 板或套件安装设备。通过无线4G或有线光纤组网
CONTENTS
目录
智慧路灯解决方案 投资回报分析介绍 成功应用案例介绍
03
智慧路灯解决方案
智慧路灯是一种集成各种信 息设备、采用物联网和云计算技术，对城 市公共照明管理系统进行全面升级，实现 路灯集中管控、运维信息化、照明智能化 的智慧产品，具备智慧照明、通信基站、 无线热点、环境信息采集 、安防及道路智 慧监控、信息发布、应急可视广播以及电 动汽车智能充电条等多种功能。产品采用 模块化结构设计，可根据不同需求和不同 应用场合，选择不同的功能模块，为业主 以及其服务的最终使用者提供更好的服务 和基础设施。
4、产业与城市发展有效融合，城市承载产业应用，促进产业进一步发展；
智慧城市物联 网基础平台
运营商
政府
企业
智慧路灯系统合作模式
智慧路灯杆核心价值
智慧路灯系统投资回报分析
智能城市据潜力，二次开发数 据价值链 。第三阶段
可按需安装，适应多种 设备，容易安装维护， 造价低
需要在原有的线路上 增加弱电线路的设计 敷设
智慧路灯杆 改造方式
根据现有道路灯杆的排布方式一般灯杆间距为：20m-30m；智 慧功能模块可分布式安装，主路口为智慧全功能设计，其它位 置灯杆责可分散式安装功能模块
智慧路灯解决实施方案
智慧路灯综合解决方案城市道路智慧照明呼之欲出智慧照明，是智慧城市的重要组成部分。
它应用城市传感器、电力线载波/ZIGBEE通信技术和无线GPRS/CDMA通信技术等，将城市中的路灯串联起来，形成物联网，实现对路灯的远程集中控制与管理，具有根据车流量、时间、天气情况等条件设定方案自动调节亮度、远程照明控制、故障主动报警、灯具线缆防盗、远程抄表等功能；智慧路灯可以有效控制能源消耗，大幅节省电力资源，提升公共照明管理水平，降低维护和管理成本并利用计算等信息处理技术对海量感知信息进行处理和分析，对包括民生、环境、公共安全等在内的各种需求做出智能化响应和智能化决策支持，使得城市道路照明达到“智慧”状态。
智慧路灯是智慧城市的最佳入口和服务端口城市拥有数量众多的路灯，是最密集的城市基础设施，便于信息的采集和发布。
智慧路灯未来是物联网重要的信息采集来源，城市智慧路灯是智慧城市的一个重要组成部分和重要入口，可促进智慧市政和智慧城市在城市照明业务方面的落地，实现城市及市政服务能力的提升。
政策频出，大力推广智慧照明随着物联网、下一代互联网、云计算等新一代信息技术的广泛应用，智慧城市已成为必然趋势。
近年来，智慧城市新政频出，我国多个城市掀起了智慧城市建设高潮。
政府出台了一系列政策措施推进智慧城市建设，智慧路灯作为智慧城市建设中的重要组成部分，预计未来仍然会得到政策支持。
目录1. 城市道路智慧照明 (4)1.3智慧路灯是智慧城市的最佳入口和服务端口 (9)2. 我国路灯规模巨大 (12)2.1路灯存量巨大且稳定增长 (12)2.2我国城市道路建设推进路灯建设 (14)2.3城镇化的持续推进，加快路灯的基础设施建设 (15)3. 智慧照明技术比较和效益分析 (17)3.1电力载波和ZIGBEE通讯 (17)3.2 城市道路智慧照明建设效益明显 (20)3.3政策频出，大力推广智慧照明 (21)4. 解决方案以及产品介绍 (23)4.1 产品简介 (24)4.2 产品功能及规格说明 (25)1.城市道路智慧照明1.1智能化管理的路灯改造方案迫在眉睫城市道路照明是城市公共设施的重要组成部分，而随着城镇化建设的推进，城市道路照明路灯的数量越来越多，能耗越来越高，供电趋于紧张。
智慧路灯杆系统解决方案
智慧路灯杆系统解决方案12 3 4智慧城市需求智慧路灯杆解决方案项目建设运营模式政策背景5智慧路灯杆智能应用建设背景随着城市化的不断发展，城市照明管理问题也日益突出，针对传统的城市照明装置进行改造升级，通过物联网手段简单快捷的实现覆盖面较广的信息感知网络的搭建，实现城市道路照明管控智能化、信息采集多样化和信息处理快速化已经是现在新型城市照明的发展方向，智慧照明及以灯杆为载体的智能一体化灯杆也将成为智慧城市的重要组成部分。
作为城市照明的主体，城市道路照明伴随着我国城市建设的高速发展，获得了快速的增长。
国家统计局数据显示，从2007年至2017年，我国城市道路照明灯数量由1394.95万盏增加到2593.63万盏以上，年均复合增长率超过10%，城市道路照明行业保持持续快速发展的趋势。
城市核心需求城市发展核心需求公共安全保障交通顺畅、出行便捷宜居、惠民、美观节能、环保01市政路灯、公安监控、交通指示牌等立杆独立建设安装载体02基础设施电力、通信电缆、综合管道独立建设•影响市容市貌•社会负面舆论•反映城市管理水平•成本高、周期长•资源浪费•造成信息孤岛03数据应用共享城市信息系统建设现状智慧路灯是实现智慧化建设的核心信息发布环境监测WiFi 服务其他扩展功能公共安全提高城市智慧体验，提升街区品质，链接周边商业，创造商业机会城市重大信息发布，商业广告发布、紧急信息发布等城市小环境监测，及时反应街区空气质量可方便扩展各种应用，如RFID 、充电桩城市实时视频监控，与现有监控系统互补，做到无死角监控多功能重体验可扩展智慧路灯的作用12 3 4深圳海能智慧城市需求智慧路灯杆解决方案项目建设运营模式政策背景5智慧路灯杆智能应用高能耗✓传统路灯能耗高✓管理措施不智能导致能源浪费严重高OPEX✓难以做到精确管理，无法根据场景进行灯光调节✓无法直观展现能耗数据✓故障无法实时感知✓维护人工费用高资源浪费✓无人时段无法关闭路灯或调节灯光✓多种智能传感设备无法集中在一根灯杆上，需要单独安装用户体验差✓不能基于空间亮度自动调节路灯✓恶劣天气下还是按照原有计划执行，影响市民安全出行◆因为路灯电费由当局财政付出，节能没有指标考核，也没有详细的奖、惩措施。
智慧公共照明管理系统(智慧路灯)方案

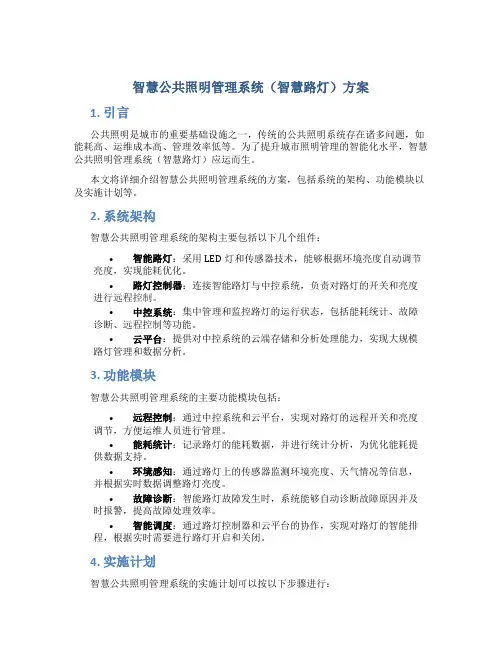

智慧公共照明管理系统（智慧路灯）方案1. 引言公共照明是城市的重要基础设施之一，传统的公共照明系统存在诸多问题，如能耗高、运维成本高、管理效率低等。
为了提升城市照明管理的智能化水平，智慧公共照明管理系统（智慧路灯）应运而生。
本文将详细介绍智慧公共照明管理系统的方案，包括系统的架构、功能模块以及实施计划等。
2. 系统架构智慧公共照明管理系统的架构主要包括以下几个组件：•智能路灯：采用LED灯和传感器技术，能够根据环境亮度自动调节亮度，实现能耗优化。
•路灯控制器：连接智能路灯与中控系统，负责对路灯的开关和亮度进行远程控制。
•中控系统：集中管理和监控路灯的运行状态，包括能耗统计、故障诊断、远程控制等功能。
•云平台：提供对中控系统的云端存储和分析处理能力，实现大规模路灯管理和数据分析。
3. 功能模块智慧公共照明管理系统的主要功能模块包括：•远程控制：通过中控系统和云平台，实现对路灯的远程开关和亮度调节，方便运维人员进行管理。
•能耗统计：记录路灯的能耗数据，并进行统计分析，为优化能耗提供数据支持。
•环境感知：通过路灯上的传感器监测环境亮度、天气情况等信息，并根据实时数据调整路灯亮度。
•故障诊断：智能路灯故障发生时，系统能够自动诊断故障原因并及时报警，提高故障处理效率。
•智能调度：通过路灯控制器和云平台的协作，实现对路灯的智能排程，根据实时需要进行路灯开启和关闭。
4. 实施计划智慧公共照明管理系统的实施计划可以按以下步骤进行：1.需求分析：与城市相关部门和运维人员沟通，了解实施智慧公共照明管理系统的具体需求。
2.系统设计：基于需求分析结果，设计系统的架构和功能模块，并确定系统的硬件和软件需求。
3.系统采购：根据系统设计结果，采购所需的智能路灯、路灯控制器、中控系统和云平台等设备。
4.系统实施：安装智能路灯和路灯控制器，搭建中控系统和云平台，进行系统的调试和配置。
5.系统测试：对已实施的系统进行全面测试，确保各个功能模块的正常运行和协作。
智慧路灯照明解决方案
公共设施照明
美化公共空间
智慧路灯可以配合公共设 施的景观设计，提供富有 艺术感的照明效果，美化 公共空间。
提高公共安全
智慧路灯可以增强公共设 施的照明效果，提高公共 安全水平，预防犯罪行为 。
节约管理成本
智慧路灯可以实现远程监 控和管理，提高公共设施 的管理效率，降低管理成 本。
旅游景区照明
营造氛围
智慧路灯照明 解决方案
汇报人：xx
2023-12-02
目录
• 引言 • 智慧路灯系统设计 • 智慧路灯硬件设备 • 智慧路灯软件系统 • 智慧路灯应用场景与优势 • 智慧路灯实施与案例 • 结论与展望
01
引言
背景介绍
随着城市化进程的加快，路灯照明成为城市基础 01 设施的重要组成部分。
传统路灯照明系统存在着诸如能耗高、维护成本 02 高、智能化程度低等问题。
制ቤተ መጻሕፍቲ ባይዱ预测维护。
智慧路灯照明解决方案可以实现节能减排、降低维护成本、提高路灯照 明的安全性和舒适性等目标。
02
智慧路灯系统设计
智慧路灯系统设计
• 智慧路灯照明解决方案是一个综合性、高科技的照明解决方案 ，旨在提高城市照明的智能化、节能化和环保化水平。该方案 以智慧路灯系统为核心，通过智能控制系统、节能照明设计、 传感器与网络通信设计等方面的综合设计，实现对照明的智能 化控制、节能减排和安全可靠的照明效果。
方案设计
根据需求分析结果，制定智慧 路灯照明解决方案，包括灯具 选择、布局、智能化方案等。
施工安装
按照施工方案，完成路灯的安 装、线路铺设、传感器安装等 。
需求分析
了解客户需求，确定智慧路灯 的照明范围、照度、智能化需 求等。
智慧路灯综合解决方案
传统路灯改造升级
更换LED灯具 实现终端节能
改造
增加智能控 制组件从云 端实现二次
节能
根据不同场 景加载不同 功能性设备
绿色城市
存量路灯的节能化改造
智能照明
• 蜂窝式散热技术
• 路灯功率：60W-250W
• 光通量：6000lm25000lm
• 色温：4000K/5000K
• 防护等级：IP65
• 工作环境温度：-40℃— +55℃
汞污染、紫外线辐射
好
发热量大
发热量小，仅为高压钠灯的 30%
存量路灯的智能化升级
智慧路灯综合解决方案
1. 智能灯控
自组网快捷部署，将所有路灯联网 精细化智能控制做到针对每一盏灯的控制 更多的数据采集、更强的数据处理能力
2. 智能云平台
行业云基础架构支撑 更多照明策略支持，提高照明效率，降低能耗 能耗分析、亮度统计、路灯质量检测 支持全网路灯移动端查看、控制 数据分析系统支撑路灯生命周期预测
• 电压：宽电压输入
• 内嵌智能调光模块，实现 二次节能
通过更换高压钠灯为LED灯具，将实现节省50%以上能耗
智慧路灯综合解决方案
对比项目
高压钠灯
LED光源照明灯
功耗
高
低(比高压钠灯节电50%以上)
色温
2000～2500K
3000～7000K
显色指数
20～25
75～85
工作电压范围 AC200V～AC230V
500盏灯两年节能收益 智慧路灯
智能灯控+智能云平台=20%节能+高效管理
存量路灯节能化+智能化改造 智能灯控实现二次节能
智慧路灯智慧照明综合管理平台解决方案
人车感应控制
通过红外感应技术感知行人和车辆 ，自动调节路灯亮度，提高照明效 果和节能效果。
故障自动报警
实时监测路灯杆和设备运行状态， 发现故障及时报警提示，缩短维修 时间。
03
智能路灯功能特性
智能路灯硬件功能特性
高效节能
采用LED等低功耗灯具，相较于传统钠灯 可降低能耗80%以上。
多种传感器集成
高效节能控制功能
智能节能
通过智能感光和感时技术，自动调节路灯的亮度和开关时间，实 现能源高效利用。
定时节能
可设置定时开关，根据道路车流量和人流量，合理安排路灯的开 关时间。
能源管理
平台可实时监控路灯能耗，为城市管理部门提供数据支持，便于 优化能源管理方案。
05
应用案例与实施效果
应用案例一：城市公园照明管理
应用案例三：学校校园照明管理
学校是一个重要的教育和学习场所，需要营造一个安全、舒适 和健康的学习环境。
通过智慧路灯智慧照明综合管理平台，学校可以实现智能化的 灯光控制和管理，根据不同的时间段和天气条件自动调节灯光 亮度和颜色。
该平台还可以实时监控学校校园内的灯光设施状态和故障，及 时报警和处理，提高管理效率和维护水平，同时还可以为学校 提供更精准的节能减排和环保宣传。
在线调节
根据道路实际需求，可远程调节路灯的亮度和色 温，提高道路照明效果。
远程控制
通过智能终端，可远程控制路灯的开关、定时开 关等操作。
故障预警和自诊断功能
故障预警
当路灯出现故障或异常时，平台将自动发送预警信息，以便维护人员及时处理。
自诊断功能
路灯控制系统可自行诊断故障原因，为维护人员提供便捷的故障排查方式。
01
城市公园作为公共休闲和娱乐的场所，其照明系统不仅需要满足基本的照明需 求，还要营造舒适和优美的环境。
