龙骨焊接技术交底 12 (3)

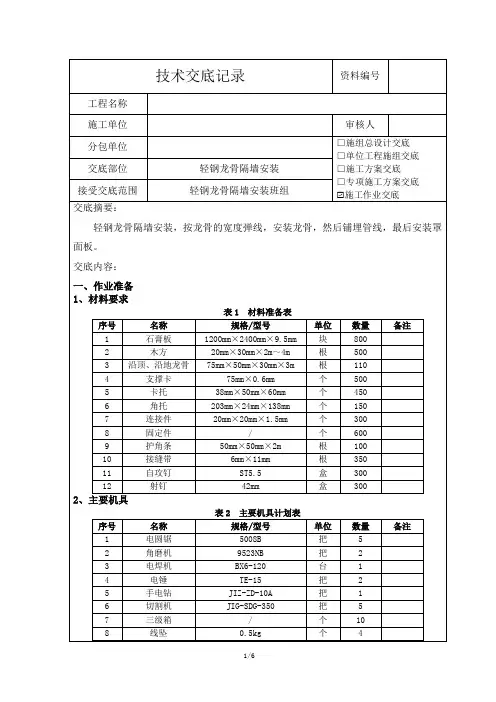

轻钢龙骨隔墙安装技术交底
（5）隔墙中龙骨间距和构造连接方法应符合交底要求。骨架内设备管线的安装、门窗洞口等部位加强龙骨应安装牢固、位置正确，填充材料的设置应符合交底要求。
（6）墙面所用接缝材料的接缝方法应符合交底要求。
2、一般项目
（1）隔墙表面应平整光滑、色泽一致、洁净、无裂缝，接缝应均匀、顺直。
（5）在安装施工过程中及过程验收前，严禁施工机具碰撞隔墙。施工梯架、工程用的物料等不得支撑，顶压或斜靠在隔墙上。
（6）安排专人看护，以防止翻拆脚手架时损坏已安装好的墙面及门窗洞口的阳角部位。严禁踩踏窗洞口。
五、安全要求
（1）施工人员进入施工现场必须戴好安全帽，系好帽带。
（2）大于2m的高处作业时必须挂好安全带，保证作业安全。
150
7
连接件
20mm×20mm×1.5mm
个
300
8
固定件
/
个
600
9
护角条
50mm×50mm×2m
根
100
10
接缝带
6mm×11mm
根
350
11
自攻钉
ST5.5
盒
300
12
射钉
42mm
盒
300
表2 主要机具计划表
序号
名称
规格/型号
单位
数量
备注
1
电圆锯
5008B
把
5
2
角磨机
9523NB
把
2
3
电焊机
技术交底记录
资料编号
工程名称
施工单位
审核人
分包单位
□施组总设计交底

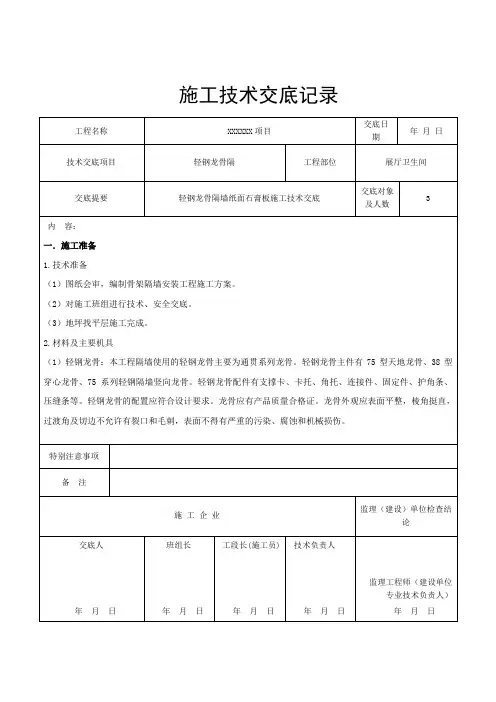

轻钢龙骨隔墙施工技术交底
(3)骨架隔墙中龙骨间距和构造连接方法应符合设计要求。骨架内设备管线的安装、门窗洞口等部位加强龙骨应安装牢固、位置正确，填充材料的设置应符合设计要求。
(4)骨架隔墙的墙面板应安装牢固。无脱层、翘曲、折裂及缺损。
特别注意事项
备 注
XXXXXX项目
交底日期
年 月 日
技术交底项目
轻钢龙骨隔
工程部位
展厅卫生间
交底提要
轻钢龙骨隔墙纸面石膏板施工技术交底
交底对象
及人数
3
内 容：
(5)石膏板宜使用整板；如需对接时，应紧靠，但不得强压就位；隔墙下端的石膏板不应直接与地面接触，应留10~15MM缝隙，并用密封膏嵌严。(6)隔墙端部的石膏板与周围的墙或柱应留有3mm的槽口。施工时，先在槽口处加注嵌缝膏，然后铺板，挤压嵌缝膏使其和邻近表层紧密接触。
(10)湿度较大的房间隔墙应做墙垫并采用防水石膏板，石膏板下端与踢脚间留缝5MM，并用密封膏嵌严。
(11)有防水要求的房间（如厕所、开水间）施工轻钢龙骨前需浇筑同墙厚200mm高C20混凝土止水坎，止水坎上表面应平整，两侧应垂直，在止水坎之上施工天地龙骨及竖向龙骨。
特别注意事项
备 注
施 工 企 业
监理（建设）单位检查结论
（1）轻钢龙骨：本工程隔墙使用的轻钢龙骨主要为通贯系列龙骨。轻钢龙骨主件有75型天地龙骨、38型穿心龙骨、75系列轻钢隔墙竖向龙骨。轻钢龙骨配件有支撑卡、卡托、角托、连接件、固定件、护角条、压缝条等。轻钢龙骨的配置应符合设计要求。龙骨应有产品质量合格证。龙骨外观应表面平整，棱角挺直，过渡角及切边不允许有裂口和毛刺，表面不得有严重的污染、腐蚀和机械损伤。
轻钢龙骨焊接工艺技术交底
轻钢龙骨焊接工艺技术交底轻钢龙骨焊接工艺技术交底1.工艺说明轻钢龙骨焊接是一种常见的工艺，主要用于制作轻钢龙骨结构。
轻钢龙骨是一种轻型钢材制造的卷材，广泛用于建筑和装饰行业。
焊接是将两块或多块金属材料通过热点或压点相互连接的方法。
2.焊接前准备工作（1）清理焊接表面，确保没有灰尘、油脂或腐蚀物。
（2）选取合适的焊接材料和设备，并对设备进行检查和保养。
（3）根据需要进行焊接接头的设计。
（4）准备所需的焊接工具，如电焊机、焊接电极、打火机等。
（5）准备个人防护用品，如焊接面罩、耳塞、焊接手套等。
3.焊接过程操作步骤（1）首先，将两块轻钢龙骨放置在焊接工作台上，并根据焊接接头的设计将它们固定在一起。
（2）接下来，打开电焊机，并根据轻钢龙骨的厚度和材质选择合适的电流大小。
（3）将焊接电极插入电焊机，并在电焊机上隐藏电极，以确保其良好的接触。
（4）调整焊接角度，将焊接电极的头部接触到轻钢龙骨的焊接接头上，并开始焊接。
（5）焊接时应均匀移动电焊机，以确保焊接接头的均匀加热。
（6）焊接完成后，关闭电焊机，清理焊接区域，并检查焊接接头的质量和完整性。
4.注意事项（1）在焊接过程中，一定要戴好个人防护用品，防止电弧、火花等对人体造成伤害。
（2）选择合适的电流大小和焊接速度，以确保焊接接头质量良好。
（3）焊接过程中，要注意焊接区域周围的安全，防止引起火灾或其他事故。
（4）定期检查焊接设备，确保其正常工作，避免因设备故障引起事故。
（5）焊接完成后，要进行质量检查，确保焊接接头坚固可靠。
总结：轻钢龙骨焊接是一项重要的技术工艺，在建筑和装饰行业有着广泛应用。
通过合适的焊接工艺和技术操作，可以确保焊接接头的质量和强度。
在进行轻钢龙骨焊接时，要注意安全，合理选择焊接设备和材料，确保工作环境整洁、整齐，以提高工作效率和焊接质量。
轻钢龙骨隔墙施工技术交底(图文)
h.同一组交底后新进人员应由施工员将本表内容复述后，新进人员在“接受人”栏内签字并注明日期。
▍工程名称：▍施工班组：▍交底部位：▍交底日期：年月日▍交底内容：轻钢龙骨隔墙工艺标准具体注意事项图解d.同一组交底后新进人员应由施工员将本表内容复述后，新进人员在“接受人”栏内签字并注明日期。
▍工程名称：▍施工班组：▍交底部位：▍交底日期：年月日▍交底内容：轻钢龙骨隔墙工艺标准d.同一组交底后新进人员应由施工员将本表内容复述后，新进人员在“接受人”栏内签字并注明日期。
▍工程名称：▍施工班组：▍交底部位：▍交底日期：年月日▍交底内容：轻钢龙骨隔墙工艺标准d.同一组交底后新进人员应由施工员将本表内容复述后，新进人员在“接受人”栏内签字并注明日期。
▍工程名称：▍施工班组：▍交底部位：▍交底日期：年月日▍交底内容：轻钢龙骨隔墙工艺标准d.同一组交底后新进人员应由施工员将本表内容复述后，新进人员在“接受人”栏内签字并注明日期。
▍工程名称：▍施工班组：▍交底部位：▍交底日期：年月日▍交底内容：轻钢龙骨隔墙工艺标准内部隔音棉应干燥，填充需密实、均匀、无下坠固定天地龙骨需使用膨胀螺栓，严禁使用铁定d.同一组交底后新进人员应由施工员将本表内容复述后，新进人员在“接受人”栏内签字并注明日期。
▍工程名称：▍施工班组：▍交底部位：▍交底日期：年月日▍交底内容：轻钢龙骨隔墙工艺标准隔墙龙骨为保证隔音、防裂缝，封板最好是可采用双面双层9.5厚石膏板，内填充隔音棉。
龙骨两侧的石膏板及龙骨一侧的双层板的接缝应错开，不得在同一根龙骨上接缝。
门洞、窗洞四周的石膏板封板接缝必须在中心线上，以免今后产生裂缝。
d.同一组交底后新进人员应由施工员将本表内容复述后，新进人员在“接受人”栏内签字并注明日期。
▍工程名称：▍施工班组：▍交底部位：▍交底日期：年月日▍交底内容：轻钢龙骨隔墙工艺标准隔墙龙骨下口为石材或木踢脚板，在封板时必须留出此空间。
贴石材的基层钢板网最好是双层。

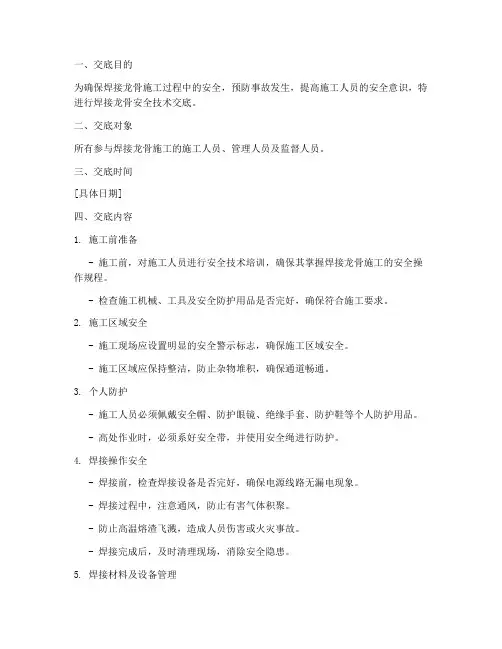

焊接龙骨的安全技术交底模板
一、交底目的为确保焊接龙骨施工过程中的安全，预防事故发生，提高施工人员的安全意识，特进行焊接龙骨安全技术交底。
二、交底对象所有参与焊接龙骨施工的施工人员、管理人员及监督人员。
三、交底时间[具体日期]四、交底内容1. 施工前准备- 施工前，对施工人员进行安全技术培训，确保其掌握焊接龙骨施工的安全操作规程。
- 检查施工机械、工具及安全防护用品是否完好，确保符合施工要求。
2. 施工区域安全- 施工现场应设置明显的安全警示标志，确保施工区域安全。
- 施工区域应保持整洁，防止杂物堆积，确保通道畅通。
3. 个人防护- 施工人员必须佩戴安全帽、防护眼镜、绝缘手套、防护鞋等个人防护用品。
- 高处作业时，必须系好安全带，并使用安全绳进行防护。
4. 焊接操作安全- 焊接前，检查焊接设备是否完好，确保电源线路无漏电现象。
- 焊接过程中，注意通风，防止有害气体积聚。
- 防止高温熔渣飞溅，造成人员伤害或火灾事故。
- 焊接完成后，及时清理现场，消除安全隐患。
5. 焊接材料及设备管理- 焊接材料应存放在干燥、通风的环境中，防止受潮、变质。
- 焊接设备应定期进行检查、维护，确保其正常运行。
6. 应急措施- 施工现场应配备灭火器、急救箱等应急设备。
- 施工人员应熟悉应急措施，一旦发生事故，能迅速采取有效措施进行处置。
五、注意事项1. 焊接龙骨施工过程中，严禁酒后作业、疲劳作业。
2. 施工人员应严格遵守操作规程，不得擅自改变施工工艺。
3. 发现安全隐患，应立即停止施工，并及时报告相关负责人。
4. 施工完成后，对施工现场进行全面检查，确保无安全隐患。
六、接受人签字[施工人员姓名]：________ [管理人员姓名]：________ [监督人员姓名]：________七、交底人签字[交底人姓名]：________ [职务]：________ [日期]：________八、备注本安全技术交底模板仅供参考，具体施工过程中应根据实际情况进行调整。
幕墙钢龙骨加工焊接技术交底
1）.焊缝要求平滑；
2）.不得有气孔夹烧穿、焊瘤、未满焊、错边等缺陷；
4）.焊缝与母材之间应平滑过渡，以减少应力集中，焊缝余高不应太大，一般为0~3MM；
5).焊缝最大宽度和最小宽度的差值，在任意50MM 范围内不得大于4MM，整个焊缝长度范围内不得大于5MM;
6）.焊后必须去除焊渣、飞瘤，并在焊接位置刷防锈漆，防锈漆晾干后再刷一道银粉漆。
审核人
交底人
接受交底人
3.截梁端头不得因加工而变形，并不应有毛刺。
二、焊接工艺要求
1.焊条的选择应满足等强度和等刚度要求，并尽量选用酸性焊条；
2.焊条的保管要求：
1).保存在通风良好、干燥的地方，温度不低于5℃，相对湿度低于60％；
4).在焊条箱内放入除湿剂。
3.焊接要求：
4).焊接过程中，防止焊火花飞溅损坏其它饰面，要使用接火斗。
表C2-1
编号
001
工程名称
成都银泰中心裙楼幕墙
交底日期
2014.5.31
施工单位
中建三局装饰有限公司
分项工程名称
石材幕墙钢架加工
交底提要
加工工艺要求
1、材料准备工作
1.钢架所用到各规格角钢及方通在截料前应进行校直调整；
2.横梁长度的允许偏差应为±0.5mm，立柱长度的允许偏差应为±1.0mm，
端头斜度的允许偏差应为-15′；
石材外墙龙骨焊接技术交底
石材外墙龙骨焊接技术交底一、背景近年来，随着城市化进程的加快，建筑的外墙装饰越来越重要。
而石材作为一种高端的建筑装饰材料，被越来越多的设计师所青睐。
但是对于使用石材作为外墙装饰材料的建筑，需要一个稳固的龙骨系统来支撑石材，使之更为牢固和美观。
因此，本文将介绍石材外墙龙骨焊接技术，为大家提供更好的装饰水平和使用体验。
二、相关规定根据国家有关规定，焊接是一项技术活，要求操作人员必须具备相关的技术证书和安全工作知识。
并且，焊接作业场所应该设置有警示标志和防护措施，以保障工人的安全。
操作人员在进行焊接作业前应对设备进行检查和试验，同时还要做好现场的安全措施和周围环境保护。
如果需要进行高空操作，必须配备相应的安全保护措施，并且操作人员应该具有高空作业证书。
三、焊接流程1. 龙骨制作首先需要制作好适合的龙骨。
可以选择钢材、铝材或不锈钢材料进行制作。
注意要针对图纸制作，确保完全符合设计要求。
有必要，还可以进行相应的标注。
2. 石材加工石材的加工要保证标准，确保精度和符合设计要求。
尤其是在加工龙骨安装孔时要保证准确度。
安装孔的精度会影响后期焊接时，龙骨与石材的粘结度。
3. 焊接前的准备工作进入现场后，要全面检查和确认设备是否工作正常，焊接场地是否处于安全状态。
确认无问题后，可以开始焊接架子，将龙骨架子整体对好。
4. 焊接龙骨首先，需要将龙骨固定在架子上，确认正确位置，并采用夹具卡好。
然后，焊接人员需要确认焊接位置，并预留一定的尺寸。
焊接时，注意事项如下：•确保钳口夹紧，工件直接夹在钳口内，夹紧可靠。
•焊接时闪光灯会有一定的影响，应该在适当方向上用屏风挡住。
•当焊接达到指定长度后，立即停止焊接。
5. 焊接后的处理焊接完成后，需要对焊接部位进行处理。
要确保外观焊接部位无瑕疵，否则需要返工处理。
同时，还要注意焊接氧化问题，必要时电焊钢材需要焊后打磨以去除氧化层，以免对整体产生不良影响。
四、焊接注意事项在进行龙骨焊接过程中，应严格注意以下事项：•操作人员必须懂得维护设备，并且仔细检查设备是否完好无损。
龙骨焊接技术交底 12
专业技术负责人：交底人：接收人：和壁厚不得出现差错，下料钢材必须顺直，不得有弯折现象，下料单已考虑钢材之间的焊口间隙和焊接收缩量，均为1.5mm，为了保证型材端面与型材轴的垂直，需采用机械切割下料。
型材在运输过程中不得发生变形，严禁任何扔下和野蛮装卸，运到现场后要按加工标牌成堆放置，地面应干燥，不得受潮生锈。
制作时应注意，选择适合于母材的焊条牌号，钢材的加工应保证精度要求，钢材在焊接前清理干净，去除待焊区域附近的铁锈、油污、水分等其它妨碍焊接的物质，多层焊接时，应清除每层焊接的熔渣及飞溅等。
4、工艺流程5、操作工艺（1）、焊接操作前应首先检查被焊工件部位有无铁锈、割渣、毛刺、油脂、涂层等垃圾物，焊前必须严格清理。
（2）、焊接前应领会图纸的技术要求，严格按照图纸要求进行施工，防止或减小在焊接过程中产生的焊接变形，确保产品质量。
（3）、碱性药皮类型焊条，试验前应进行260℃~430℃烘培1小时以上或按制造商推荐的烘培范围烘干。
其他药皮类型焊条可在供货状态下试验或按制造商推荐的烘培范围烘干。
（4）常用结构钢材采用中等热输入焊接时最低预热温度要求（5）、定位焊必须由持相应合格证的焊工施焊，所用焊接材料应与正式焊缝的焊接材料相当。
（6）、定位焊焊缝厚度应不小于3mm，对于厚度大于6mm的正式焊缝，其定位焊缝厚度不宜超过正式焊缝厚度的2/3。
（7）定位焊缝的长度应不小于40mm，定位焊缝间距宜为300~600mm。
（8）、在焊接前要注意焊接变形控制，除了用一定的工艺撑杆加固外，还应在焊接时采取一定的反变形措施。
比如：交错焊接、对称焊接、里外同焊等措施。
（9）、焊接时手势应平稳，焊条摆动速度要均匀、摆动幅度要一致，以确保焊缝宽度均匀、一致。
（10）、焊缝宽度应均匀、高低起伏应一致，焊缝应美观、漂亮。
（11）、焊后待焊件冷却后，去除焊接毛刺、焊渣、药皮和各种不必要的焊疤。
龙骨焊接分项工程质量技术交底卡4、对接焊缝及完全熔透组合焊缝尺寸允许偏差序号项目图列允许偏差1 对接焊缝余高C一、二级三级B＜20：0~3.0B≥20：0~4.0B＜20：0~4.0B≥20：0~5.02 对接焊缝错边dd＜0.15t，且≤2.0d＜0.15t，且≤2.05、部分焊透组合焊缝和角焊缝外形尺寸允许偏差。
