联轴器基础知识
联轴器基础知识
机电基础知识
机 电 基 础 知 识 第一篇：电子电工基础知识 一.流电路基础知识 电路的组成及基本物理量: 电路主要是由电源、电阻、电容、电感及各种用电器组成。电量Q ，电压U ，电流I ，电阻R ，电容C ，电感L 。 欧姆定律：Ｉ＝Ｕ／Ｒ，即电流跟电压成正比。跟电阻成反比 串联电路的总电阻 R = R 1+ R 2 并联电路的总电阻 1/R = 1/ R 1 + 1/R 2 混联：含有 两个或两个以上的串， 并联电路称为混联电 路（如下图） 混联电路在求解电阻网络的等效电阻时,应先将电路化简并转化为常规的串并联直流电路.以下举例（图如上）： Ω 题1.1A 题1.1B
（a ）该电路可等效化为: ① ② ③ ④ ⑤ (b)先将电路图化简,并转化为常规直流电路. 就本题而言,仔细分析发现25Ω和5Ω电阻被短路,则原图 可化为: 10Ω 2Ω 图 1.1A 的等效变换电
图 1.1B的等效变换电 一.电容器基础知识 1.电容器的基本概念: 电容器是一种能储存电场能量的部件。电容器的应用极为广泛。电容的应用极为广泛，电容器品种、规格各异，但就其构成原理来说电容器都是同上间隔以不同介质（如云母、绝缘纸、电解质等）的两块金属极板组成。当在极板上加以电压后，极板上分别聚集起等量的正、负电荷，并在介质中建立电场而具有电场能量，将电源移去后电荷可继续聚集在极板上，电场继续存在。电容元件就是反映这种物理现象的电路模型。
2.电容器的充、放电。 外电路给电容器聚集电量或电容器释放电量给外电路的过程就叫电容器的充、放电。 电容器的串联与并联 串联C=212 1C C C C + 并联C=21C C + 二.交流电路基础知识 1.什么是交流电: 大小和方向都随时间做周期性变化的电流，叫做交变电流，简称交流交流电的产生:Ｕ＝ＢＬＶ或Ｕ＝／Ｔ 矩形线框在匀强磁场中匀速转动，线框里能产生交流电 2.交流电的基本物理量 最大电压m a x U ，最小电压min U ，有效电压有效U ，最大电流m ax I ，最小电流m i n I ，有效电流有效I ，相位?，频率f ,有功功率P ，无功功 率Q 。 第二篇：机械基础知识 一.静力学的基本概念
塔式起重机联轴器的装配基础知识
塔式起重机联轴器的装配基础知识 联轴器俗称靠背轮或对轮，它是用来连接主动轴和从动轴的一种特殊装置。联轴器可以分为固定式（刚性）和可移性（弹性）两大类。 （一）联轴器偏移情况的分析 找正联轴器时，垂直面内一般可能遇到四种情况： （1）s 1=s 3，a1=a3。这表示两半联轴器的端面互相平行，主动轴和从动轴的中心线又同在一条水平直线上。这时两半联轴器处于正确的位置。 （2）s 1 = s 3，a1≠a3。这表示两半联轴器的端面互相平行，两轴的中心线不同轴。这时两轴的中心线之间有径向位移（偏心距）e =（a3-a1）/2。 （3）s 1 ≠s 3，a1=a3。这表示两半联轴器的端面互相不平行，两轴的中心线相交，其交点正好落在主动轴的半联轴器的中心点上。这时两轴的中心线之间有倾斜的角位移（倾斜角）α。 （4）s1≠s3，a1≠a3。这表示两半联轴器的端面互相不平行，两轴的中心线的交点又不落在主动轴半联轴器的中心点上。这时两轴的中心线之间既有径向位移又有角位移。 （二）联轴器找正时的测量方法 联轴器在找正时主要测量其径向位移（或径向间隙）和角位移（或轴向间隙）。 （1）利用直尺及塞尺测量联轴器的径向位移，利用平面规及楔形间隙规测量联轴器的角位移。这种测量方法简单但精度不高，一般只能应用于不需要精确找正的粗糙低速机器。 （2）利用中心卡及千分表测量联轴器的径向间隙和轴向间隙。它适用于需要精确找正中心的精密机器和高速机器。 利用中心卡及千分表来测量联轴器的径向间隙和轴向间隙时，常用一点法来进行测量。所谓一点法是指在测量一个位置上的径向间隙时，同时又测量同一个位置上的轴向间隙。测量时，先装好中心卡，并使两半联轴器向着相同的方向一起旋转，使中心卡首先位于上方垂直的位置（0°），用千分表测量出径向间隙a1和轴向间隙s1，然后将两半联轴器顺次转到90°、180°、270°三个位置上，分别测量出a2、s2；a3、s3；a4、s 4。将测得的数值记在记录图中。 当两半联轴器重新转到0°位置时，再一次测得径向间隙和轴向间隙的数值记为a1′、s1′。此处数值应与a1、s1相等。若a1′≠a1、s1′≠s1，则必须检查其产生原因（轴向窜动），并予以消除，然后再继续进行测量，直到所测得的数值正确为止。在偏移不大的情况下，最后所测得的数据应该符合下列条件： a1 + a3 = a2 + a4；s1 + s3 = s2 + s4
联轴器加工工艺与工装设计
第一章绪论 1.1 多轴加工应用 一个零件的同一个面上，往往有多个孔，如果在普通钻床上加工，通常要一个孔一个孔的钻削，生产效率低。要是在普通立式钻床的主轴上装一个多轴头，利用多轴头，可分别进行钻、扩、铰孔及攻丝等加工，也可同时进行钻、扩、铰孔或钻扩、攻丝等多工序加工。就可以同时钻削多个孔，使加工件的孔位能够保证较高的位置精度。大大提高了生产效率。一台普通的多轴器配上一台普通的钻床就能一次性把几个乃至十几二十个孔或螺纹加工出来。实现用立钻床代替摇臂钻床的多孔加工。灵活方便，能大大节省加工时间和辅助时间，提离劳动生产率。不同的加工方法有不同的特点，就钻削加工而言，多轴加工是一种通过少量投资来提高生产率的有效措施。 1.1.1 多轴加工优势 多轴加工是在一次进给中同时加工工件上多个孔，可缩短加工时间，提高度，减少装夹与定位时间；不必像在数控机床加工中计算坐标等，简化了编程；它可以采用通用设备（如立式或摇臂钻床）进行加工；节省了专用设备的投资。钻孔这道工序，在传统的机械加工中，在中小批量的生产中，一般是采用立式钻床，一次只钻一个孔，然后移位钻头钻下一个孔。这种加工方法生产效率地下，而且难以保证孔的位置精度。为了解决这一问题，经过近年来的不断摸索和改进，在立式钻床上，利用多轴钻头加工多孔件，扩大了立式钻的适用范围，其具有结构简单，制造方便，投资少，见效快的特点。生产工人在实际操作过程中，工件安装简单，工作方便，减少了工序数目，缩短了工艺路线，简化了生产计划和生产组织工作。而且能较好的保证连轴器多孔的同时加工的精度要求。 1.2 多轴加工的设备 多轴加工是在一次进给中同时加工许多孔或同时在许多相同或不同工件上各加工一个孔。这不仅缩短切削时间，提高精度，减少装夹或定位时间，并且在数控机床中不必计算坐标，减少字块数而简化编程。它可以采用以下一些设备进行加工：立钻或摇臂钻上装多轴头、多轴钻床、多轴组合机床心及自动更换主轴箱机床。甚至可以通过二个能自动调节轴距的主轴或多轴箱，结合数控工作台纵横二个方向的运动，加工各种圆形或椭圆形孔组的一个或几个工序。
联轴器的基础知识

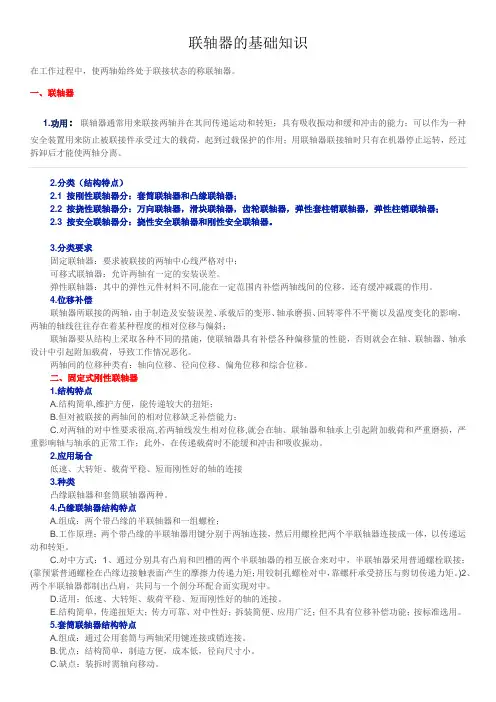

联轴器的基础知识 在工作过程中，使两轴始终处于联接状态的称联轴器。 一、联轴器 1.功用：联轴器通常用来联接两轴并在其间传递运动和转矩；具有吸收振动和缓和冲击的能力；可以作为一种安全装置用来防止被联接件承受过大的载荷，起到过载保护的作用；用联轴器联接轴时只有在机器停止运转，经过拆卸后才能使两轴分离。 2.分类（结构特点） 2.1 按刚性联轴器分：套筒联轴器和凸缘联轴器； 2.2 按挠性联轴器分：万向联轴器，滑块联轴器，齿轮联轴器，弹性套柱销联轴器，弹性柱销联轴器； 2.3 按安全联轴器分：挠性安全联轴器和刚性安全联轴器。 3.分类要求 固定联轴器：要求被联接的两轴中心线严格对中； 可移式联轴器：允许两轴有一定的安装误差。 弹性联轴器：其中的弹性元件材料不同,能在一定范围内补偿两轴线间的位移，还有缓冲减震的作用。 4.位移补偿 联轴器所联接的两轴，由于制造及安装误差、承载后的变形、轴承磨损、回转零件不平衡以及温度变化的影响，两轴的轴线往往存在着某种程度的相对位移与偏斜； 联轴器要从结构上采取各种不同的措施，使联轴器具有补偿各种偏移量的性能，否则就会在轴、联轴器、轴承设计中引起附加载荷，导致工作情况恶化。 两轴间的位移种类有：轴向位移、径向位移、偏角位移和综合位移。 二、固定式刚性联轴器 1.结构特点 A.结构简单,维护方便，能传递较大的扭矩； B.但对被联接的两轴间的相对位移缺乏补偿能力； C.对两轴的对中性要求很高,若两轴线发生相对位移,就会在轴、联轴器和轴承上引起附加载荷和严重磨损，严重影响轴与轴承的正常工作；此外，在传递载荷时不能缓和冲击和吸收振动。 2.应用场合 低速、大转矩、载荷平稳、短而刚性好的轴的连接 3.种类 凸缘联轴器和套筒联轴器两种。 4.凸缘联轴器结构特点 A.组成：两个带凸缘的半联轴器和一组螺栓； B.工作原理：两个带凸缘的半联轴器用键分别于两轴连接，然后用螺栓把两个半联轴器连接成一体，以传递运动和转矩。 C.对中方式：1、通过分别具有凸肩和凹槽的两个半联轴器的相互嵌合来对中，半联轴器采用普通螺栓联接；(靠预紧普通螺栓在凸缘边接触表面产生的摩擦力传递力矩；用铰制孔螺栓对中，靠螺杆承受挤压与剪切传递力矩。)2、两个半联轴器都制出凸肩，共同与一个剖分环配合而实现对中。 D.适用：低速、大转矩、载荷平稳、短而刚性好的轴的连接。 E.结构简单，传递扭矩大；传力可靠、对中性好；拆装简便、应用广泛；但不具有位移补偿功能；按标准选用。 5.套筒联轴器结构特点 A.组成：通过公用套筒与两轴采用键连接或销连接。 B.优点：结构简单，制造方便，成本低，径向尺寸小。 C.缺点：装拆时需轴向移动。
联轴器找正方法课件精编版
联轴器对中找正方法 泵和电机的联轴器所连接的两根轴的旋转中心应严格的同心，联轴器在安装时必须精确地找正、对中，否则将会在联轴器上引起很大的应力，并将严重地影响轴、轴承和轴上其他零件的正常工作，甚至引起整台机器和基础的振动或损坏等。因此，泵和电机联轴器的找正是安装和检修过程中很重要的工作环节之一。 机组的主动轴（电动机或汽轮机）与从动轴（泵或压缩机）之间的对中偏差即两轴相对位置的偏差，反映在轴端相邻两半联轴器处，因此轴的对中状况多是通过检测联轴器的对中来实现。 联轴器的对中找正的方法目前大体分为两类： (一)直接测量法。检测时一般直接用直尺、直角尺或塞尺，分别测量出两半联轴器外缘的径向偏差和两端面处的轴向间隙。用这种方法找正，误差较大，精确度低，多用于转速低的、找正精度要求不高的机组。 (二)使用找正工具测量法。 这是机器安装及检修过程中普遍采用的一种方法。检测时首先选定基准轴，然后以基准轴为准，通过一系列的检测，得出主动轴和从动轴分别在两半联轴器的端面的轴向倾斜、径向位移的偏差，从而以检测数值确定出从动机各支脚处的调整量及调整方向，通过改变垫片的厚度，以使机组对中状况在允许的偏差范围之内。 直接测量法，由于误差大，操作比较简便，使用场合不多。现在用找正工具测量方法中，我们常用百分表找正方法，总结出来，跟大家交流学习。 用百分表检测联轴器对中找正的方法 在机器安装及检修的实践中我们用百分表对联轴器进行对中找正常采用的方法有：双表法和三表法。 双表找正法：是利用装在基准轴端联轴器上的找正支架和两块百分表，和被检测轴两轴同时转动，测出被测轴轴端联轴器端面的轴向顷斜和外缘的径向位移偏差值。一般机器对中找正时常采用双表法。如下图所示。 找正支架须具有足够的刚性，百分表应牢固地安装在支架上。表的旋转半径越大测量精度越 高。将两半联轴器的外圆周相隔90。分成四等分，并做出标记。使第一个标记对准主动轴联 轴器的相对应部位按机组运转方向，同时转动两轴每转动9O 。 分别记下两块表的读数，当转动 一周轴转回到初始位置时，两块表的读数均应回到“0”位，如有误差。应查明原因。读数时要注意表的“正”、负”方向。表的指针顺时针转过的读数为“正“，逆时钟转过的读
减速器联轴器的基本知识
减速器的基本知识 减速器是原动机和工作机之间的独立的闭式传动装置，用来降低转速和增大转矩，以满足工作需要。图3-1是减速装置的传动简图。图中电动机1经胶带传动2带动齿轮减速器3 的输入轴，齿轮减速器输出轴端装有联轴器4，通过联轴器带动工作机械5。目前减速器的主要参数如中心距、传动比、模数、齿宽系数等都已标准化。 1.电动机 2.胶带传动 3.齿轮减速器 4.联轴器 5.工作机械 图3-1 减速器装置传动简图 减速器的种类很多，按照传动类型可分为齿轮减速器、蜗杆减速器和行星减速器以及它们相互结合起来的减速器。最简单最常用的减速器型式是单级圆柱齿轮减速器，如图3-2所示。 齿轮可以做成直齿、斜齿和人字齿。直齿轮用于速度较低（v ≤ 8m / s ）载荷较小的传动；斜齿轮用于速度较高的传动；人字齿轮用于载荷较重的传动中。我们所测绘的减速器是单极直齿圆柱齿轮减速器，这种减速器的传动比 i ≤ 8 ~ 10。减速器的箱体通常用铸铁做成（为了教学使用轻便，我们所测绘的减速器的箱体材料为铸铝）。轴承一般采用滚动轴承，重载或特别高速时采用滑动轴承。 首页>>联轴器>>联轴器配件>>联 轴器资料液体粘性联轴器的设计及转矩 传递特性研究 汽车齿轮精锻成形研究 美国一小镇全靠风力发电第一台风电机组吊装成功德国新技术能提前5天 预测风力 中国风力发电设备行业分析及投 资咨询报告 中国风电发展未来展望联轴器检修质量标准如何对联轴器的润滑保养液力偶合器橡胶弹性联轴器
活齿橡胶板弹性联轴器主要结构 参数的确定滑片变形活齿轮型机械无级变 速器 什么是数控机床？ 什么叫数控编程中国工具工业金属材料的凸焊工艺 （上） 金属材料的凸焊工艺（中）金属加工切削液工程数控车床编程实例机械加工设备展览会碳纳米管实现与金属电极焊接风电资料 国工程机械行业近十年发展现状 分析国外振动压路机联轴器研发技 术发展趋势 减速器的基本知识 液力偶合器齿轮技术入门风力发电机转动轴联轴器行业发展存在的问题如何进行联轴器的拆卸 单级圆柱齿轮减速器的结构有三大部分（如图3-2所示）： 1．齿轮、轴及轴承组合； 2．箱体； 3．减速器附件。 下面对这三部分的结构加以简要的介绍和分析。 图3-2 单级圆柱齿轮减速器结构分析图 第一节齿轮、轴及轴承组合
找正基础知识
对中找正基础知识 一、对中的重要性 从动件与电机联接器所连接的两根轴的旋转中心应严格同心，联轴器在安装时必须精确地找正、对中，否则将会在联轴器上引起很大的应力，并将严重地影响轴、轴承和轴上的其它零件的正常工作，甚至引起整台机器和基础的振动或损坏等。因此，从动件与电机联轴器的找正是安装和检修过程中很重要的工作环节之一。 二、联轴器找正是偏移情况的分析 在安装时，对于联轴器端面与轴线之间的垂直度可以不作检查，但更换安装时，一定要仔细地检查，发现不垂直时要调整垂直后再进行找正。一般情况下，会遇到以下四种情况。 （1）S1=S2，a1=a2两半考背轮端面处于既平行又同心的正确位置，这时两根轴线必须位于一条直线上。 （2）S1=S2，a1≠a2两半考背轮端面平行但轴线不同心，这时两轴线之间有平行的径向位移e=（a2-a1）/2。 （3）S1≠S2，a1＝a2两半考背轮端面同心不相等，两轴线之间有角向位移α。 （4）S1≠S2，a1≠a2两半考背轮端面虽然不同心但不平行，两轴线之间既有径向位移 e 又有角向位移α。 联轴器处于第一种情况是我们在找正中致力达到的状态，而第二、三种状态都不正确，需要我们进行调整，使其达到第一种情况。 在安装设备时，首先把从动机安装好，使其轴线处于水平位置，然后再安装主动机，所
以找正时只需要调整主动机，即在主动机的支脚下面加调整垫片的方法来调节。 三、找正时测量调节方法 下面主要介绍在检修过程中常用的两种测量方法，根据测量工具的不同可分为： （1）利用刀形尺和塞尺测量联轴器不同心，利用楔形间隙轨和塞尺测量联轴器端面的不平行度，这种方法适应于弹性联接的低转速、精度要求不高的设备。 （2）利用百分表及表架或专业的找正工具测量两联轴器的不同心及不平行情况，这种方法适用于转速较高、刚性联接和精度要求高的转动设备。 注意： 1）在用塞尺和刀形尺找正时，联轴器径向端面的表面上都应当平整、光滑、无锈、无毛刺。 2）为了看清刀形尺的光线，最好使用电筒。 3）对于最终测量值，电机底脚螺栓应是全紧固、无一松动。 4）利用专业工具找正时，作好统一记 号，为了避免测量数据的误差加大，并应把考背轮端面均分为4～8个点，以并取得精
