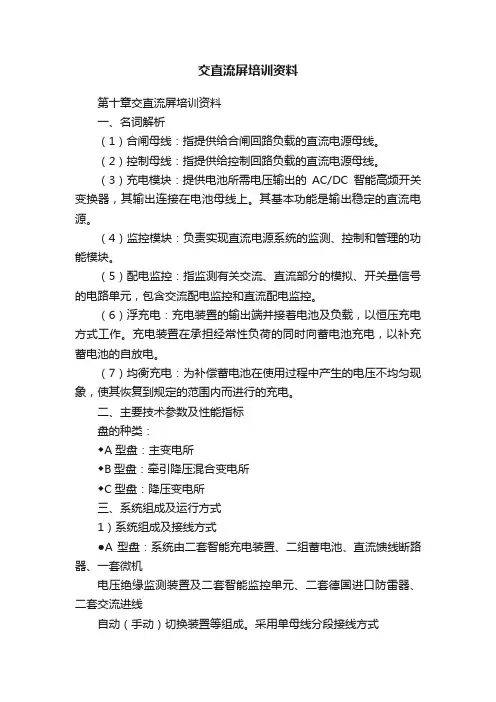

交直流屏培训资料
第十章交直流屏培训资料一、名词解析（1）合闸母线：指提供给合闸回路负载的直流电源母线。
（2）控制母线：指提供给控制回路负载的直流电源母线。
（3）充电模块：提供电池所需电压输出的AC/DC智能高频开关变换器，其输出连接在电池母线上。
其基本功能是输出稳定的直流电源。
（4）监控模块：负责实现直流电源系统的监测、控制和管理的功能模块。
（5）配电监控：指监测有关交流、直流部分的模拟、开关量信号的电路单元，包含交流配电监控和直流配电监控。
（6）浮充电：充电装置的输出端并接着电池及负载，以恒压充电方式工作。
充电装置在承担经常性负荷的同时向蓄电池充电，以补充蓄电池的自放电。
（7）均衡充电：为补偿蓄电池在使用过程中产生的电压不均匀现象，使其恢复到规定的范围内而进行的充电。
二、主要技术参数及性能指标盘的种类：◆A型盘：主变电所◆B型盘：牵引降压混合变电所◆C型盘：降压变电所三、系统组成及运行方式1）系统组成及接线方式●A型盘：系统由二套智能充电装置、二组蓄电池、直流馈线断路器、一套微机电压绝缘监测装置及二套智能监控单元、二套德国进口防雷器、二套交流进线自动（手动）切换装置等组成。
采用单母线分段接线方式●B型、C型盘：采用单充电装置，单蓄电池，单母线分段接线方式，所有馈线均通过自动(手动)调压装置。
系统由单套智能充电装置、单组蓄电池、直流馈线断路器、直流母线自动(手动)调压装置、一套微机电压绝缘监测装置及一套智能监控单元、一套德国进口防雷器、一套交流进线自动（手动）切换装置等组成。
2）运行方式：每套充电装置的交流进线由所内交流盘引入两路三相交流AC400V输入电源，两路进线电源互为备用，设置进线电源自动投切装置，也可手动强制切换至任一路电源供电。
两接触器之间设置机械联锁。
正常供电时，充电装置对蓄电池组进行充电或浮充电，同时为全所的经常性直流负荷提供电源，由蓄电池向冲击负荷供电。
交流失电后，由蓄电池向所内全部负荷包括经常性负荷和冲击负荷供电；而当交流恢复正常时，充电装置能自动启动进入工作，若满足自动均充条件时，充电装置自动投入均充，均充结束时，能自动回到正常的浮充状态。
四、系统组成●交流配电–将交流电源引入分配给各个充电模块，扩展功能为实现两路交流输入的自动切换，以提高直流系统供电的可靠性。
为防止过电压损坏充电模块，交流配电设有防雷装置。
●充电模块–提供电池所需电压输出的AC/DC智能高频开关变换器，其输出连接在电池母线上。
其基本功能是完成AC/DC变换，以输出稳定的直流电源实现系统最为基本的功能。
●直流馈电–将直流电源经断路器、刀熔开关分配到各直流用电设备。
包括合闸（动力）回路、控制回路和闪光回路以及绝缘监测装置等，扩展功能为馈线故障跳闸报警。
●降压硅链单元–因为直流电源在对蓄电池组进行均衡充电时，充电模块的输出电压会高于控制回路的额定电压值，所以在合闸母线与控制母线之间设置降压硅链调压装置，以保证控制母线的电压在正常范围内。
●监控模块–负责实现直流电源系统的监测、控制和管理的功能模块。
监控模块是电源系统的控制、管理核心，具有四遥功能，可使电源系统达到无人值守。
采用以微处理器为核心的集散模式对充电模块、馈电回路、电池组、直流母线对地绝缘情况实施全方位监视、测量、控制，完全不需人工干预。
●蓄电池组–蓄电池组是直流系统的重要组成部份，主要作用是在交流输入电源正常时储存电能，并在交流停电时释放电能，保证直流系统不间断地向负载供电。
●绝缘监测仪主要功能是在线监测母线和馈线支路的绝缘下降情况。
在线检测出有绝缘下降的支路和绝缘电阻，并发出告警信号。
五、系统工作原理直流电源系统主要由交流配电、充电模块、监控模块、母线调压（降压硅链）、直流馈电（包括合闸回路、控制回路）、绝缘监测、蓄电池组等几大部分组成。
不同的接线方式有不同的交流输入正常时系统交流输入正常时，两路交流输入经过交流自动切换控制选择其中一路输入，并通过交流配电给各个充电模块供电。
充电模块将输入三相交流电转换为高质量的110V直流电，经隔离二极管隔离后输出，一方面给电池充电，另一方面给合闸负载供电。
此外，合闸母线还通过降压硅链装置为控制母线提供电源。
系统中的监控部分对系统进行管理和控制，信号通过采集处理后，再由监控模块统一管理，在显示屏上提供人机操作界面，并可以接入到远程监控系统。
系统还配置有绝缘监测仪或绝缘监测继电器，用于监测母线绝缘情况。
交流输入停电或异常时交流输入停电或异常时，充电模块停止工作，由电池向负载供电。
监控模块监测电池电压、电流和放电时间，当电池放电到一定程度时，监控模块发出告警。
交流输入恢复正常以后，监控模块根据电池放电情况自动选择充电方式，控制充电模块对电池进行充电，使电池恢复到满容量状态。
交流正常时交流停电或异常时系统能量流动图六、充电模块工作原理充电模块工作原理如图所示：充电模块工作原理图 三相380V 交流电首先经过尖峰抑制和EMI 电路，主要作用是防止电网上的尖峰和谐波干扰串入模块中，影响控制电路的正常工作；同时也抑制模块主开关电路产生的谐波，防止传输到电网上，对电网污染，其作用是双向的。
三相交流电经过工频整流后变成脉动的直流，在滤波电容和电感组成的PFC 滤波电路的作用下，输出约520V 左右的直流电电压。
电感同时具有无源功率因数校正的作用，使模块的功率因数达到0.92。
主开关DC/AC 电路将520V 左右的直流电转换为50kHz 的高频脉冲电压在变压器的次级输出。
DC/AC 变换采用移相谐振高频软开关技术。
变压器输出的高频脉冲经过高频整流、LC 滤波和EMI 滤波，变为220/110V 的直流电压。
PWM 控制电路采用电压电流双环控制，以方便实现对输出电压的调整和输出电流的限制，即使在短路情况下，回缩电路起作用，不会损坏模块，提高模块工作的可靠性。
同时将交流输入采样得到的前馈信号送入PWM 控制电路，提高电路工作的稳定性。
另一方面，为了实现模块输出的遥调，计算机输出的数字信号经D/A 变换后送入PWM 控制器对输出电压进行调整。
监控电路监测到模块异常时，使模块停止输出，有效保护模块。
此外还有实现多个模块并机工作的均流电路、为控制电路提供电源的辅助电路等。
七、充电模块面板说明充电模块前面板如图所示：充电模块前面板图八、监控模块监控模块是系统的数据处理中心，通过通讯口和PFU-12、SAG 系列充电模块、JYM2 绝缘仪、PBM-1 电池仪通讯完成系统运行数据地收集，根据系统运行数据完成蓄电池组的自动均浮充转换。
如果系统有故障产生则弹出告警信息菜单，并发出声光告警信号。
监控模块还可将系统运行数据通过RS485 或RS232 通讯接口按用户设定的通讯规约（可选择Modbus、CDT91、DNP3.0、IEC101 或IEC103）上报给综合自动化系统；可接收综合自动化系统下发的均浮充控制命令，实现遥控、遥测、遥信功能。
大屏幕LCD 液晶显示，配合前板按键，可完成设置、显示、事件记录等各项功能。
馈线盘1．绝缘监测仪绝缘监测仪的主要功能是在线监测母线和馈线支路的绝缘下降情况，在线测量出绝缘下降的馈线支路和绝缘电阻，并发出告警信号。
2．降压硅链单元1）功能因为直流电源系统在对蓄电池组进行均衡充电时，充电模块的输出电压会高于控制回路的额定电压值，所以需要一个调压装置串接在合闸母线与控制母线之间，降压硅链单元就是这样一个调压装置，它可自动或手动改变电压降，从而保证控制母线的电压在正常范围内2）工作原理降压硅链是由多只大功率整流二极管串接而成，利用PN结基本恒定的正向压降来产生调整电压，通过改变串入线路的二极管数量来获得适当的压降，达到电压调节的目的。
自投投入\撤除选择开关处于“自投投入”位置时：1）分、合闸基本条件进线：分条件：缺相或失压。
合条件：母联或对侧进线开关至少有一个处于分位，且进线正常（没有电源失压和过流跳闸）时。
母联：分条件：缺相或失压的进线又恢复正常时。
和条件：两进线开关至少有一个处于分位。
2）母联自动投入程序条件：其中一路进线缺相或失压，另一路进线正常。
动作过程：1）、当其中原理进线缺相或失压后延时2S分该开关，该进线分闸后再延时0.1S合母联开关。
2）、当进线开关是由于过流跳闸时（过载或短路），则母联开关不自投。
（母联仅自投一次：不需自复功能，电源恢复后，手动分母联，合进线开关。
）如自投投入\撤除选择开关处于“撤除”位置时：进线、母联开关的分合闸均需操作当地手动分、合闸按钮，但需满足：进线分合闸条件：分条件：无条件。
合条件：母联或对侧进线开关至少有一个处于分位，且进线正常时。
母联：分条件：无条件。
合条件：两进线开关至少有一个处于分位。
二、远方\当地开关处于“远方”位置自投投入\撤除选择开关处于“自投投入”位置时，进线、母联开关动作过程同“当地”“自投投入”位置。
如自投投入\撤除选择开关处于“撤除”位置时：进线、母联开关的分合闸均需操作远方分、合闸指令，但需满足：进线分合闸条件：分条件：无条件。
合条件：母联或对侧进线开关指示有一个处于分位，且进线正常时。
母联：分条件：无条件。
合条件：两进线开关至少有一个处于分位。
三、自投投入\撤除选择开关处于“自投投入”位置：人工分（包括电气分闸、机械分闸、遥控分闸）交流盘的进线和母联开关时，闭锁自投：解锁条件：两路进线开关合闸后解锁自投。
B\C型交流屏进线、母联开关切换功能（PLC逻辑）自投自复功能远方\当地开关处于“当地”位置自投投入\撤除选择开关处于“自投投入”位置时：分、合闸基本条件进线：分条件：缺相或失压合条件：母联或对侧进线开关至少有一个处于分位，且进线正常（没有失压和过流跳闸）时母联：分条件：缺相或失压的进线又恢复正常时合条件：两进线开关至少有一个处于分位。
母联自动投入程序条件：其中一路进线缺相或失压，另一路进线正常。
动作过程：1）、当其中一路进线缺相或失压后延时2S分该开关，该进线分闸后再延时0.1S合母联开关。
2）、当进线开关是由于过流跳闸时（过流或短路），则母联开关不自投。
母联自复投入程序条件：母联已投入，缺相或失压的进线又恢复正常时（这时两进线均正常）动作过程：当缺相或失压的进线又恢复正常时，且另一路电压正常，先分断母联开关，再合该相应进线开关。
如自投投入\撤除选择开关处于“撤除”位置时：进线、母联开关的分合闸均需操作当地手动分、合闸按钮，但需满足：进线分合闸条件：分条件：无条件合条件：母联或对侧进线开关至少有一个处于分位，且进线正常时。
母联：分条件：无条件合条件：两进线开关至少有一个处于分位。
远方\当地开关处于“远方”位置自投投入\撤除选择开关处于“自投投入”位置时，进线、母联开关动作过程同“当地”“自投投入”位置。
如总投入投入\撤除选择开关处于“撤除”位置时：进线、母联开关的分合闸均需操作远方分、合闸指令，但需满足：进线分合闸条件：分条件：无条件合条件：母联或对侧进线开关至少有一个处于分位，且进线正常时。
直流屏生产培训资料
直流屏组装培训资料1 元器件安装1.1 前提：所有元器件应按公司规定的安装条件进行安装。
1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性组装产品应符合以下条件：操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合下表规定，保证一、二次线的安装距离。
黄色为电气间隙；红色为爬电距离1.8 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.9 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
1.10需要接地的器件应该作接地处理（断路器不需要接地）。
1.11 对于发热元件的安装应考虑其散热情况，安装距离应符合元件规定。
1.12 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
1.13 接线面每个元件的附近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
a) 端子的标识1.14 标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目b) 双重的标识1.15 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致。
c) 门上的器件1.16 保护接地连续性保护接地连续性利用有效接线来保证。
柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈并注意将垫圈齿面接触零部件表面（红圈处），或者破坏绝缘层。
门上的接地处（红圈处）要加“抓垫”，防止因为油漆的问题而接触不好，而且连接线尽量短。
1.17 安装因振动易损坏的元件时，应在元件和安装板之间加装橡胶垫减震。
交直流屏维护保养基础知识
18．电铃：故障时报警。报警1分钟自动关闭。 19．电池组输出空开：连接电池组和母线。厂家将脱扣线圈取消，既不带过流
警时，LED显示屏闪烁显示故障代码。 （2）指示灯 模块面板上有3个指示灯，分别指示输入电源状态（绿色）、模块保护（黄色）和故障状态（红色）。
正常运行时绿色灯亮、有故障发生时红色灯亮、模块处于保护工作状态时黄色灯亮。 （3）显示切换按钮 显示切换按钮用于切换LED显示屏的显示内容。如果LED正显示输出电压，按一下该按钮则显示输
流保护并且有手动投切和自动投切模式。三轨停电后如果有互投器反复互投 的现象，据厂家说有可能是交流进线电压高于上限，互投器发现1路电压高于 上限就投到2路，2路高于上限，在投到1路，如此往复……解决方法是在直流屏 触摸屏上将交流设定的电压上限调高一些即可。
11．六个继电器：左边3个线圈是直流24V。右边3个线圈是交流220V。通过继 电器接点将互投器工作状态传输到通迅系统。
告警指示灯（红色） 亮。模块不能自动恢复，必须将模块断电后重新上电。 当输出电压小于欠压设定值后， 模块告警， 有直流输出， 保护指示灯（黄色） 亮。 电压恢复后，
模块输出欠压告警消失。 3 ）短路回缩 模块具有短路回缩功能。 当模块输出短路时， 输出电流不大于 40 ％额定电流。 短路因素排除后， 模块自动恢复正常输出。 4 ）缺相保护 模块具有缺相保护功能。当输入缺相时，模块限功率，可半载输出。在输出电压为 260V 时输出 5A 电流。 5 ）过温保护 模块的进风口被堵住或环境温度过高导致模块内部的温度超过设定值时， 模块会过温保护， 模块面 板的保护指示灯（黄色）亮，模块无电压输出。当异常条件清除、模块内部的温度恢复正常后，模 块将自动恢复为正常工作。 6 ）原边过流保护 异常状态下模块整流侧出现过流，模块保护。模块不能自动恢复，必须将模块断电后重新上电。
直流屏讲义
电力工程直流电源系统（个人观点，仅供参考）二OO三年十一月前言在公司“强化全员培训，苦练内功，迎接大挑战，促进大发展”的精神指导下，编写本讲义。
该讲义是电力工程直流电源系统基础知识较为全面的总结。
目的在于：为全体员工了解、学习直流电源柜提供一点最为基础的文字资料，让大家对直流电源能有一个基本概念和整体认识。
本讲义较为全面地介绍了电力工程直流电源系统的基本知识、接线方式、系统组成、部件功能、基本技术条件和装配工艺要求等。
重点介绍了整流装置和蓄电池的类型及其发展方向。
同时，还介绍了通讯直流电源的基本构成和主要技术参数，介绍了UPS电源的系统组成、工作原理、接线方式等。
由于直流电源柜的专业性较强，基于我公司的产品现状，本讲义全面地介绍了PZM和GZS2两种类型的直流屏的系统组成和部件功能、调试方法等，便于大家进一步认识公司目前生产的直流屏产品。
本讲义在编写过程中，得到了公司各级领导和广大同仁的大力支持，以及兄弟单位同行的热情帮助，在此一并致谢。
本讲义内容涉及科研、设计、制造、运行多个领域，涉及面广，资料、数据复杂繁多。
同时，由于现代电力电子技术和工业自动化技术发展迅速，直流电源设备不断更新，加之时间仓促，本人水平有限，该讲义一定存在错误和不足之处。
因此，殷切希望大家及时反馈，多提宝贵意见，以便修正和完善。
编者程正年2003年11月24日目录一、概述二、直流屏（柜）三、直流屏内的设备四、基本技术参数五、通用技术条件六、结构与装配七、几种典型接线方案八、检验与试验九、标志、包装、运输与贮存十、订货须知十一、通讯直流电源十二、交流不间断电源十三、PZM型通用直流电源柜简介十四、GZS2系列数控直流电源柜简介一、概述电力控制系统是电力系统和电力设备可靠、高效运行的保证，而电力控制必须具备安全可靠的控制电源。
大家知道，供电工作有四个基本要求：1．安全—在电能的供应、分配和使用中，不应发生人身事故和设备事故。
2．可靠—应满足电能用户对供电可靠性的要求。
交直流屏培训资料
交直流屏培训资料第十章交直流屏培训资料一、名词解析（1）合闸母线：指提供给合闸回路负载的直流电源母线。
（2）控制母线：指提供给控制回路负载的直流电源母线。
（3）充电模块：提供电池所需电压输出的AC/DC智能高频开关变换器，其输出连接在电池母线上。
其基本功能是输出稳定的直流电源。
（4）监控模块：负责实现直流电源系统的监测、控制和管理的功能模块。
（5）配电监控：指监测有关交流、直流部分的模拟、开关量信号的电路单元，包含交流配电监控和直流配电监控。
（6）浮充电：充电装置的输出端并接着电池及负载，以恒压充电方式工作。
充电装置在承担经常性负荷的同时向蓄电池充电，以补充蓄电池的自放电。
（7）均衡充电：为补偿蓄电池在使用过程中产生的电压不均匀现象，使其恢复到规定的范围内而进行的充电。
二、主要技术参数及性能指标盘的种类：◆A型盘：主变电所◆B型盘：牵引降压混合变电所◆C型盘：降压变电所三、系统组成及运行方式1）系统组成及接线方式●A型盘：系统由二套智能充电装置、二组蓄电池、直流馈线断路器、一套微机电压绝缘监测装置及二套智能监控单元、二套德国进口防雷器、二套交流进线自动（手动）切换装置等组成。
采用单母线分段接线方式●B型、C型盘：采用单充电装置，单蓄电池，单母线分段接线方式，所有馈线均通过自动(手动)调压装置。
系统由单套智能充电装置、单组蓄电池、直流馈线断路器、直流母线自动(手动)调压装置、一套微机电压绝缘监测装置及一套智能监控单元、一套德国进口防雷器、一套交流进线自动（手动）切换装置等组成。
2）运行方式：每套充电装置的交流进线由所内交流盘引入两路三相交流AC400V输入电源，两路进线电源互为备用，设置进线电源自动投切装置，也可手动强制切换至任一路电源供电。
两接触器之间设置机械联锁。
正常供电时，充电装置对蓄电池组进行充电或浮充电，同时为全所的经常性直流负荷提供电源，由蓄电池向冲击负荷供电。
交流失电后，由蓄电池向所内全部负荷包括经常性负荷和冲击负荷供电；而当交流恢复正常时，充电装置能自动启动进入工作，若满足自动均充条件时，充电装置自动投入均充，均充结束时，能自动回到正常的浮充状态。
交直流屏培训
交直流屏培训交直流屏运行维护培训张宽发深圳地铁维修工程部供电车间 2009年4月目录第一部份交流屏的运行维护第二部份直流屏的运行维护第三部份蓄电池的运行维护第一部份交流屏的运行维护一、交流屏的原理说明 1、交流屏的用途 2、双电源投切 2.1.1 工作原理深圳地铁I期工程交流屏进线电源分主、备用系统默认I路进线为主用电源II路进线为备用电源即只要系统监测到I路电源正常将会自动的投切使用I路进线电源II路电源为备用状态。
此种工作方式增加了对交直流屏设备的冲击不利于设备的长期运行。
因此对备自投功能进行改造更换备自投模块内部芯片并模拟进线失压或缺相等工况进行备自投功能测试。
改造后要求两路进线互为备用不分主次即当使用中的线路发生故障时能自动的切换到电压正常的备用线路但故障线路电压恢复正常后不再进行投切。
二、交流屏的维护第二部份直流屏的运行维护一、直流屏的总体介绍二、什么是高频开关电源从交流电网经EMI防电磁干扰的线路滤波器直接整流、滤波得到直流电压。
经变换器将此直流电压变换为100kHz左右的变频方波电压由高频变压器隔离、变压再经高频整流、滤波输出直流电压。
它的调节是经过在输出端取样、比较放大从而得到偏差信号。
由该信号通过驱动电路控制DC/AC高频变换器的输出脉宽达到调整输出直流电压的目的。
三、直流系统组成 1、直流系统的基本接线方式浮充电供电方式――由整流器与蓄电池并联向负载供电交流配电单元充电模块充电模块充电模块充电模块降压硅链蓄电池组合闸回路控制回路绝缘检测集中监控单元充电模块远方监控系统I路II路2、深圳地铁所用直流系统的直流主母线采用单母线分段的接线方式。
交流侧由所内低压配电柜引入两路三相交流0.4kV输入电源两路进线电源互为备用并设置进线电源自动投切装置。
正常供电时充电单元对蓄电池组进行充电或浮充电同时为全所的经常性直流负荷提供电源由蓄电池向冲击负荷供电。
交流失电后由蓄电池向所内全部负荷包括经常性负荷、冲击负荷负荷供电。
