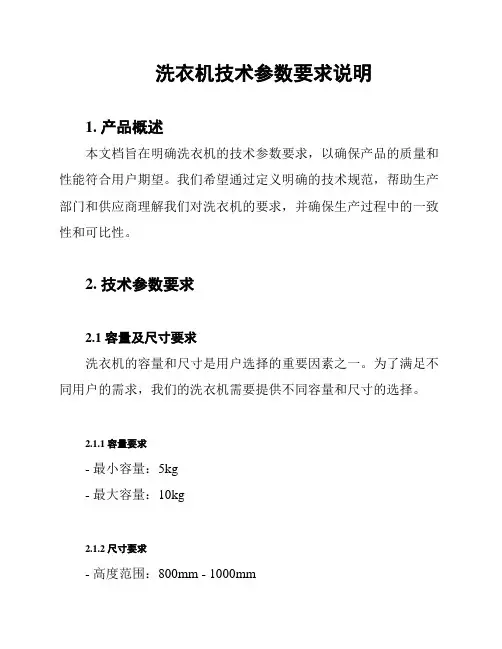

洗衣机技术参数要求说明
洗衣机技术参数要求说明1. 产品概述本文档旨在明确洗衣机的技术参数要求，以确保产品的质量和性能符合用户期望。
我们希望通过定义明确的技术规范，帮助生产部门和供应商理解我们对洗衣机的要求，并确保生产过程中的一致性和可比性。
2. 技术参数要求2.1 容量及尺寸要求洗衣机的容量和尺寸是用户选择的重要因素之一。
为了满足不同用户的需求，我们的洗衣机需要提供不同容量和尺寸的选择。
2.1.1 容量要求- 最小容量：5kg- 最大容量：10kg2.1.2 尺寸要求- 高度范围：800mm - 1000mm- 宽度范围：500mm - 700mm- 深度范围：400mm - 600mm2.2 功能要求洗衣机作为一种家电产品，需要具备一定的功能来满足用户的需求。
2.2.1 洗涤程序要求- 具有不同洗涤程序，如标准洗、快洗、节能洗等- 每个洗涤程序需要设定不同的时间和温度2.2.2 旋转速度要求- 最小旋转速度：500RPM- 最大旋转速度：1200RPM2.2.3 防震技术要求- 具备防震技术，保证洗衣机在高速旋转时的稳定性和安全性2.3 能效要求洗衣机的能效是用户关心的重要指标之一，我们需要确保产品在能效方面满足相应要求。
2.3.1 能效等级要求- 最低能效等级：A- 最高能效等级：A+++2.3.2 能源消耗要求- 电量消耗：每个洗涤周期的平均用电量不得超过1.5千瓦时- 水资源消耗：每个洗涤周期的平均用水量不得超过60升3. 结论本文档明确了洗衣机的技术参数要求，包括容量及尺寸要求、功能要求和能效要求。
通过遵守这些要求，我们将确保所生产的洗衣机产品能够满足用户的期望，并提供优质的洗涤体验。
全自动洗衣机课程设计说明书模板
全自动洗衣机控制系统一．题义分析及解决方案1.题义需求分析题目要求设计一个全自动洗衣机控制系统。
可以用若干个按键来实现对洗衣机的控制，让其有两种洗衣模式分的水流别是普通水流和柔和水流以及两种洗衣程序即标准程序和经济程序。
程序中要实现电机正转反转的功能，而且在各个状态中都应该通过LED晶体二极管显示洗衣机运行状态，最后在洗衣工作完成后，由蜂鸣器发出声响，表示衣物已洗干净。
由此可见，本课程设计大致上需要一个8255A芯片来控制整个程序的连接以及输入输出，若干个LED二极管来显示洗衣机运行状态，一个直流电机，逻辑开关，一个继电器来控制阀门的闭合，最后还需要一个蜂鸣器来提示洗衣过程的结束。
2.解决问题的方法跟思路1）硬件部分：a.选择可编程并行接口芯片8255A，实现自动洗衣机各个控制以及状态的显示输出。
本设计使8255A工作于方式0，即基本输入输出方式；将PA口作为输出口，显示洗衣机工作时的各个状态；PB口作为输入口，即连接开关按键；PC作为输入口，连接继电器，蜂鸣器等部件。
b.直接选用LED二极管显示洗衣机工作状态因为其会使实验过程一目了然，而且减少了8255端口的使用，编程上也方便了。
c.由于洗衣机中的电机要有一个正转反转的过程，在本设计中采用了数模转换器和PWM电压转化器以及直流电机。
2)软件部分：对8255进行初始化。
将8255的工作方式设定为方式0，即PA、PB、PC三个口能够进行输入输出操作。
PB口作为输入口，与逻辑开关相连，接收开关表示的数值和要控制的相关状态。
PA口连接LED小灯输出运行状态。
在开始时候应将水位设为1即高水位。
PC口连接蜂鸣器，继电器，电机等元件也为输入口。
二.硬件设计1.选择芯片8255(1)芯片8255A在本次设计中的作用8255A主要是用作数据的输入和输出接口，将逻辑开关的所输入的值接收进来，并且可以将数值进行输出，电源为+5V。
具体的讲就是控制洗衣机运行时候的各个流程，以及其间的状态显示和后来的报警。
洗衣机型号和LED显示面板技术参数
洗衣机型号和LED显示面板技术参数本文档旨在提供洗衣机型号和LED显示面板的技术参数。
以下为各个型号及其相关参数的详细介绍：型号1- 型号名称：XXX型- 重量：XX千克- 尺寸：XXX毫米（宽） x XXX毫米（高） x XXX毫米（深）- 颜色：XXX色- 洗涤容量：XXX升- 离心容量：XXX升- 能效等级：XXX级- 最大转速：XXX转/分钟- 洗涤程序：XXX个- LED显示面板：有- 显示屏尺寸：XXX英寸- 分辨率：XXX x XXX- 多语言支持：是- 其他特性：XXX型号2- 型号名称：XXX型- 重量：XX千克- 尺寸：XXX毫米（宽） x XXX毫米（高） x XXX毫米（深）- 颜色：XXX色- 洗涤容量：XXX升- 离心容量：XXX升- 能效等级：XXX级- 最大转速：XXX转/分钟- 洗涤程序：XXX个- LED显示面板：有- 显示屏尺寸：XXX英寸- 分辨率：XXX x XXX- 多语言支持：是- 其他特性：XXX型号3- 型号名称：XXX型- 重量：XX千克- 尺寸：XXX毫米（宽） x XXX毫米（高） x XXX毫米（深）- 颜色：XXX色- 洗涤容量：XXX升- 离心容量：XXX升- 能效等级：XXX级- 最大转速：XXX转/分钟- 洗涤程序：XXX个- LED显示面板：有- 显示屏尺寸：XXX英寸- 分辨率：XXX x XXX- 多语言支持：是- 其他特性：XXX*请注意，以上参数仅供参考，实际参数以厂商提供的最新信息为准。
全自动洗衣机控制系统的设计说明书
.机电工程学院课程设计说明书设计题目:全自动洗衣机控制系统设计〔三〕学生XX：学号：20094805专业班级：机制F09指导教师：. - -.2012年12月08 日内容摘要本文介绍了采用可编程控制器作为核心控制部件的全自动洗衣机控制系统设计。
对全自动洗衣机的控制系统进展了分析，在此根底上提出了基于PLC的全自动洗衣机控制方案，完成了进水系统、洗涤系统、排水系统、脱水系统、报警系统的设计，实现了强洗和弱洗洗方式的选择，以及上下水位的选择。
本系统的特点是，灵活的选用了检测系统，对洗衣的方式、洗衣时的水位和进、排水是否完成等进展检测，并把检测到的信号传递给PLC。
由PLC做为中心控制器，来完成进水、洗涤、排水、脱水等洗衣的过程，实现其全自动功能。
关键词：全自动洗衣机；PLC；控制系统目录第1章前言11.1设计内容11.2 控制要求1第2章总体方案设计22.1 系统设计方案22.2 系统硬件配置及组成原理2第3章PLC控制系统设计43.1电动机主电路的设计43.2确定I/O数量，选择PLC类型43.2.1 I/O数量确实定43.2.2 PLC类型的选择43.3I/O地址分配53.4控制流程图63.5 I/O接线图73.6控制程序梯形图83.7程序调试163.8控制程序语句表20结论26设计总结27谢辞28参考文献29第1章前言1.1设计内容利用西门子PLC的S7-200系列设计全自动洗衣机的控制系统。
洗衣的方式〔强洗、弱洗〕、洗衣的水位选择〔高水位洗衣、低水位洗衣〕需要在将衣服放入洗衣机之后手动来选择。
中选择了一种洗衣模式后，按下启动按钮，洗衣机就会自动完成进水、洗涤、排水、甩干、报警提示等整个洗衣过程。
需要完成的内容：采用PLC控制,列出I/O点地址分配表；画出I/O接线图；绘制控制流程图；利用STEP-Micro/WIN32软件完成梯形图、指令表的程序设计与调试。
1.2控制要求具体操作过程见全自动洗衣机控制流程图。
(完整word版)全自动滚筒洗衣机说明书
1引言本篇设计说明书针对全自动滚筒洗衣机的基本整体结构、传动部分、控制部分进行详细的计算说明，并结合数据绘制三维装配图。
采用PLC为基础的主控制电路编制程序。
该设计包括全自动滚筒洗衣机的PLC控制,主要介绍了全自动洗衣机的工作原理，控制系统的PLC的选型和资源的配置,控制系统程序设计与调试,控制系统PLC程序。
传动系统设计，主要包括带轮的设计，滚筒轴系的设计，V带的设计。
2。
全自动滚筒洗衣机的总体设计方案2。
1滚筒洗衣机的基本结构滚筒洗衣机种类很多，但是通常情况下其大致结构可分为四部分：外观支撑部分、给水排水部分、传动部分、电气控制和操作系统部分.外观支撑部分主要是滚筒洗衣机的外形框架，给水排水部分主要指洗衣机的给水系统和排水系统，传动部分主要指洗衣机的带传动及滚筒轮系的传动结构，电气控制部分主要指洗衣机依靠各种电器元件及控制器实现的自动控制部分.个部分具体组成如下：（1）外观部分包括：箱体、后盖、过滤器门、底板等（2）给水排水部分包括：进水管、排水管、储水槽、电磁阀、洗涤剂回收槽等（3）传动部分包括：多频电机、V带、大小带轮、滚筒轴系等（4）控制部分包括:电脑版、电子模块、电磁阀、程控器、温控器、水位压力开关、水加热管、恒温器、电容、定时器等（5）操作部分包括：操作面板、程序标牌、琴键开关、琴键按钮、调温器旋钮、程控器旋钮、指示灯等12.2滚筒洗衣机各部分的设计方案2。
2。
1主体部分洗涤部分主要由内筒(不锈钢滚筒)、外筒(盛洗涤液用，又称盛水桶)、内筒叉形架、转轴、外筒叉形架、滚动轴承等组成。
（1）内筒及内筒叉形架内筒又称滚筒。
滚筒是滚筒式洗衣机对衣物进行洗涤，洗涤效果有着直接关系。
内筒用厚度为2—3毫米的抛光不锈钢板卷制而成的。
有直径为3。
5—5毫米的圆孔，孔与孔之间的距离大约为15—20毫米.圆孔自内向外冲刷，翻边向外，内壁光滑,以防洗涤时刮伤衣物.在滚筒内壁沿轴向有三条凸筋，这三条凸筋在洗涤过程中起举升织物的作用.凸筋的高度一般在85—95毫米，横断面为等边三角形。
max9259技术规格书
max9259技术规格书max9259自动洗衣机分为波轮的滚筒两种，使用方法如下：1、max9259全自动波轮洗衣机连接好电源，保证你家的电源线路安装漏保和接地，否则可能发生严重的触电事故。
还有就是安装好自动水龙头，保证地面平稳。
把要洗涤的衣物和洗衣粉及添加剂（软化剂、漂白剂等）故入洗衣机内，并将机盖关上。
1）你需要启动电源按钮，让洗衣机可以接受控制。
2）根据需要洗涤衣物的多少加水量。
3）选择洗衣流程：有浸泡、洗涤、漂洗、脱水四个流程。
可以根据自己的需要做出选择。
当你做出选择时，相应的过程指示灯就会亮，它亮多少个，说明它这些程序都要做，如果按到脱水，说明它只完成脱水程序，其他一概不动．你每按一下按钮它就会有相应的程序。
4）还有标准和柔和选项，这个是指洗衣的力度，快速还是慢速，这是指洗衣的时间长短。
5）按一下开始按键洗衣机就按照你的指定要求自动完成全部洗衣过程。
2、max9259全自动滚筒洗衣机相对于波轮产品，滚筒洗衣机不止在洗衣原理上与波轮洗衣机不同，滚筒洗衣机的操作模式大相径庭。
当然首先也是先放进衣服和洗衣粉，打开电源再调好洗衣程序，按开始键开始洗涤，不过相对于波轮式洗衣机。
滚筒洗衣机在使用的过程中有一些注意事项：（1）放好衣物之后，电脑根据衣物的多少会自动控制水量，水够了以后上水自动停止。
洗衣的时间是不可以自定义的，洗的是什么材料的衣物，就选到那个挡位。
（2）滚筒洗衣机一定要使用低泡洗衣粉，并且量要非常少，用量过多时会产生泡沫，泡沫会从门圈和皂盒中溢出，洗衣机会发出警报，所以只要使用低泡洗涤剂并减少洗涤剂的用量就可以解决。
（3）滚筒洗衣机洗衣服时，可能看不到水流，这是因为滚筒洗衣机的洗涤原理是靠摔打，当水量过多时不仅浪费水，还无法形成有效的摔打。
但在漂洗时会增加水量，所以不用担心最终的洗净效果。
max9259滚筒洗衣机怎么用洗衣的预备滚筒洗衣机的料盒有三个槽，从左至右分别用于投放主洗剂、柔顺剂和预洗剂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0287-G全自动洗衣机微电脑程控器
技术规格书
目录
1、适用范围
2、程控器简介
3、基本性能
4、额定参数
5、外观及结构
6、功能概述
7、程序时间表
1 适用范围
本电脑程序控制器( 以下简称程控器) 适用于吉德287控制板全自动洗衣机。
2 程控器简介
本程控器采用先进的单片机, 配以执行驱动单元、水位和安全检测、显示及按键、故障报警等外围接口电路, 组成一套完整的全自动洗衣机电脑程序控制器。
本程控器具有多种不同的程序组合, 可根据需要进行不同的选择。
程控器原理框图如下:
3基本性能
3.1 可完成浸泡、洗涤、漂洗、脱水等多种组合程序。
3.2脱水不平衡处理功能。
3.3故障报警及指示功能。
3.4无水检查功能。
4 额定参数
4.1电源电压: 220VAC±15％ 50Hz
4.2使用环境: 温度-5~50℃湿度: 95%以下( 25℃时) 。
4.3程控器负载电流最大值
*.洗衣电机(正、反转) 8.0A/ 800V
*.排水电机 2.0A /800V
*.进水阀 2.0A/ 800V
4.4程控器输入信号
*.水位开关节点
*.门盖开关节点
5 外观及结构
5.1程控器各按键和指示灯配置图
6功能
6.1按键
6.1.1"电源"键
用于控制洗衣机是否进入工作状态
⑴按下"电源"键,程控器进入初始工作状态, 各指示灯状态如下:
过程=洗,漂,脱
⑵程控器进入工作状态或选择程序后10分钟内未按"起/停"键, 自动回到待机状态;
⑶洗衣程序结束后10秒自动回到待机状态。
6.1.2启动/暂停键
开机为”暂停”状态, 按一次为”开始操作”, 以后每按一次转换一次。
6.1.3 过程键
过程键设置变更及与指示灯( 红) 的关系见下表。
表1
1: 过程指示灯四个: ”浸泡”、”洗涤”、”漂洗”、”脱水”, 常亮表示过程被设置, 闪烁表示该过程在工作状态, 熄灭则表示结束。
2: 指示灯闪亮周期
正常状态: 0.5秒ON, 0.5秒OFF; 异常报警: 0.25秒ON, 0.25秒OFF。
6.1.4 程序键
6.1.4.1 开机”标准”灯亮, 按一次”大物”灯亮, 以后每按一次, 转换一次。
