cmu200使用手册

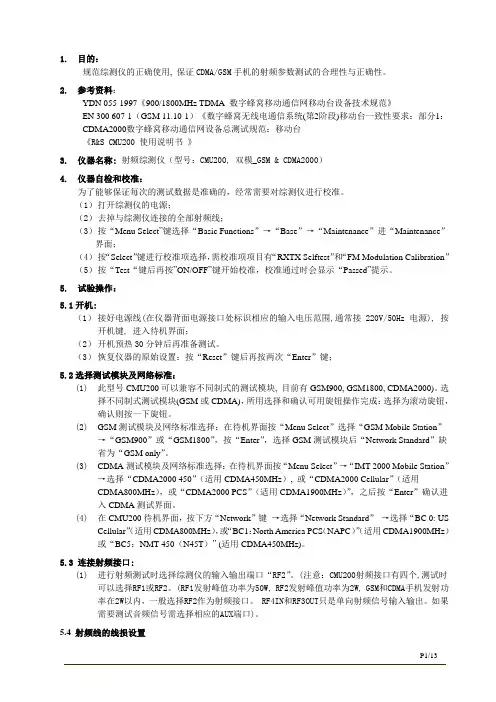

CMU200综测仪操作手册
1.目的：规范综测仪的正确使用, 保证CDMA/GSM手机的射频参数测试的合理性与正确性。
2.参考资料：YDN 055-1997《900/1800MHz TDMA 数字蜂窝移动通信网移动台设备技术规范》EN 300 607-1（GSM 11.10-1）《数字蜂窝无线电通信系统(第2阶段)移动台一致性要求：部分1：CDMA2000数字蜂窝移动通信网设备总测试规范：移动台《R&S CMU200 使用说明书》3.仪器名称: 射频综测仪（型号：CMU200, 双模_GSM & CDMA2000）4.仪器自检和校准：为了能够保证每次的测试数据是准确的，经常需要对综测仪进行校准。
（1）打开综测仪的电源；（2）去掉与综测仪连接的全部射频线；（3）按“Menu Select”键选择“Basic Functions”→“Base”→“Maintenance”进“Maintenance”界面；（4）按“Select”键进行校准项选择，需校准项项目有“RXTX Selftest”和“FM Modulation Calibration”（5）按“Test“键后再按”ON/OFF”键开始校准，校准通过时会显示“Passed”提示。
5. 试验操作：5.1开机:（1）接好电源线(在仪器背面电源接口处标识相应的输入电压范围,通常接220V/50Hz电源), 按开机键, 进入待机界面；（2）开机预热30分钟后再准备测试。
（3）恢复仪器的原始设置：按“Reset”键后再按两次“Enter”键；5.2选择测试模块及网络标准：(1)此型号CMU200可以兼容不同制式的测试模块, 目前有GSM900, GSM1800, CDMA2000)。
选择不同制式测试模块(GSM或CDMA)，所用选择和确认可用旋钮操作完成：选择为滚动旋钮，确认则按一下旋钮。
(2)GSM测试模块及网络标准选择：在待机界面按“Menu Select”选择“GSM Mobile Station”→“GSM900”或“GSM1800”，按“Enter”，选择GSM测试模块后“Network Standard”缺省为“GSM only”。
CMU200测试指南
CMU200测试指南1.CMU200测试方案介绍2.CMU200测试GSM/GPRS操作步骤3.CMU200测试CDMA操作步骤4.CMU200测试WCDMA操作步骤1.CMU200测试方案介绍1.1 CMU200基本说明1.2测试方案框架图2.CMU200测试GSM/GPRS操作步骤第一步:将GSM测试白卡插入DUT，DUT开机并打开射频模块，放入屏蔽箱中，合上屏蔽箱。
第二步：按MENUS键，选择要测试的频段及信令测试模式。
第三步：选择“RF”按钮，配置射频补偿。
RF Output和RF Input选择使用的射频端口，Ext.Att.Output和Ext.Att.Input表示输入信道和输出信道的射频补偿。
第四步：在Signal Off模式下，CMU跟DUT之间没有联系，按Signal On。
Network Support选择要测试的网络制式。
第五步：DUT在Signal On状态等待可以进入Synchronized状态，通过DUT拨打112直接呼叫CMU200，进入Alerting状态，稍等即可进入Call Established状态建立连接。
第六步：按MS Signal进行DUT测试，Avg.Burst Power(Current)即为DUT的平均发射功率。
通过PCL可以修改功率等级，Channel切换测试信道。
第七步：按Menus，选择Receiver Quality进行接收灵敏度测试。
选择BS Signal，ClassII<2.4%时，TCH Level BER输入的值即为灵敏度。
第八步：GSM900测试完毕，按Handover切换另外一个频段。
然后按下“Desstination Selection”按钮，选择“GSM 1800 Dualband”,按下“Eenter”以后，按下“Handover”按钮，CMU 会切换到“GSM1800 Overview”界面。
重复第六和第七步，完成功率和灵敏度测试。
CMU200综测仪操作手册.doc
1.目的：规范综测仪的正确使用, 保证CDMA/GSM手机的射频参数测试的合理性与正确性。
2.参考资料：YDN 055-1997《900/1800MHz TDMA 数字蜂窝移动通信网移动台设备技术规范》EN 300 607-1（GSM 11.10-1）《数字蜂窝无线电通信系统(第2阶段)移动台一致性要求：部分1：CDMA2000数字蜂窝移动通信网设备总测试规范：移动台《R&S CMU200 使用说明书》3.仪器名称: 射频综测仪（型号：CMU200, 双模_GSM & CDMA2000）4.仪器自检和校准：为了能够保证每次的测试数据是准确的，经常需要对综测仪进行校准。
（1）打开综测仪的电源；（2）去掉与综测仪连接的全部射频线；（3）按“Menu Select”键选择“Basic Functions”→“Base”→“Maintenance”进“Maintenance”界面；（4）按“Select”键进行校准项选择，需校准项项目有“RXTX Selftest”和“FM Modulation Calibration”（5）按“Test“键后再按”ON/OFF”键开始校准，校准通过时会显示“Passed”提示。
5. 试验操作：5.1开机:（1）接好电源线(在仪器背面电源接口处标识相应的输入电压范围,通常接220V/50Hz电源), 按开机键, 进入待机界面；（2）开机预热30分钟后再准备测试。
（3）恢复仪器的原始设置：按“Reset”键后再按两次“Enter”键；5.2选择测试模块及网络标准：(1)此型号CMU200可以兼容不同制式的测试模块, 目前有GSM900, GSM1800, CDMA2000)。
选择不同制式测试模块(GSM或CDMA)，所用选择和确认可用旋钮操作完成：选择为滚动旋钮，确认则按一下旋钮。
(2)GSM测试模块及网络标准选择：在待机界面按“Menu Select”选择“GSM Mobile Station”→“GSM900”或“GSM1800”，按“Enter”，选择GSM测试模块后“Network Standard”缺省为“GSM only”。

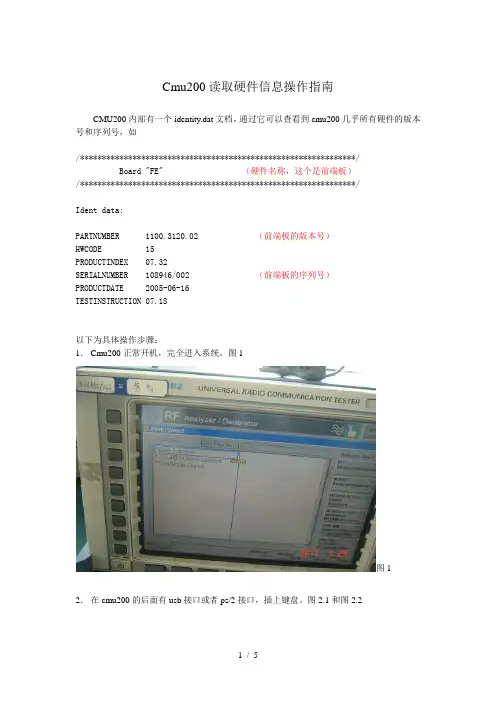

cmu200读取硬件信息操作指南
Cmu200读取硬件信息操作指南CMU200内部有一个identity.dat文档，通过它可以查看到cmu200几乎所有硬件的版本号和序列号，如/***************************************************************/Board "FE" （硬件名称，这个是前端板）/***************************************************************/Ident data:PARTNUMBER 1100.3120.02 （前端板的版本号）HWCODE 15PRODUCTINDEX 07.32SERIALNUMBER 108946/002 （前端板的序列号）PRODUCTDATE 2005-06-16TESTINSTRUCTION 07.18以下为具体操作步骤：1．Cmu200正常开机，完全进入系统。
图1图12．在cmu200的后面有usb接口或者ps/2接口，插上键盘。
图2.1和图2.2图2.1图2.2 3．插入pcmcia卡（图3），如图4所示，左边为E盘，右边为D盘图3图4 4．同时按键盘“ALT”和“F4”键，进入dos界面，如图5。
图55．所需要拷出来的文件是c盘下的internal目录下的log目录下的identity.dat文件。
一般情况下刚进入dos时已经是所需要打开的log目录下，如图5所示。
如果不是，则输入指令进入所需要的log目录。
“C:回车”进入c盘，“cd internal回车”进入internal目录，“cd log回车”进入log目录。
总之，达到“C:\INTERNAL\LOG>”界面即可。
6．输入指令“copy identity.dat d:”（如果pcmcia卡插入的E盘，则输入“copy identity.dat e:”），复制成功后会有提示，如图6所示。
CMU200-中文操作手册
CMU200操作手册目录第一章CMU200简述 (3)一CMU200应用及其基本功能 (3)二CMU200的主要优点 (3)三CMU200的按键及接口 (3)1 CMU版本管理器 (7)2 软件升级和版本管理 (8)第二章信令模式下移动台测试操作 (13)一CMU的5钟信令状态 (13)二移动台测试前的准备 (17)三GSM900 O VERVIEW (23)四GSM900 P OWER 测试 (29)五GSM900 M ODULATION测试 (45)六GSM900 S PECTRUM测试 (50)1 Modulation GMSK调制谱 (50)2 Switching GMSK (54)七 GSM900 Receive Quality测试 (57)第一章CMU200简述一 CMU200应用及其基本功能CMU200在测试中模拟基站，通过U m接口，对无线终端产品的性能指标进行测试的综合测试仪。
除此之外，CMU200还能作为信号源以及频谱分析仪，跟其他仪表配合起来使用。
作为一台综合测试仪，它几乎支持所有的协议：MS Test GSM400、900、1800、1900，TDMA IS 136，AMPS，CDMA IS 95，WCDMA，CDMA2000，EDGE等等。
当然不同协议的支持需要我们加载不同版本的软件。
因此，可以说CMU200是完全面向未来的模块化设计。
由于CMU200的基本单元中包含了信号源/功率计，示波器和简单的频谱分析仪的功能，CMU200广泛的应用于下列各个领域：RF开发模块设计生产中的模块测试生产中的最终测试功能测试特性测试高级维修质量检验测试系统的基本仪表基站模拟二 CMU200的主要优点CMU200的设计不仅满足现在的测试需求，而且为以后的升级提供了很多备用资源。
它的有点主要体现在以下几个方面：多标准支持的测试平台很快的测试速度很高的测试精度重量轻耗电省兼容性好三 CMU200的按键及接口CMU200的前面板主要是由VGA显示屏以及VGA两旁的软件以及下面的热键和右面的各类硬按键（FUNCTION、SYSTEM、DATA、V ARIATION、CONTROL）以及各类接口组成。
综测仪CMU200使用操作
第二讲 综测仪CMU200使用操作一控制面板说明选择及确认按钮当左右旋转时为选择当按下去时为确认系统复位键当系统设置有误时可按此键对系统设置恢复到综测仪功能设置如之间转换测试综测仪系统设置如二设置SYSTEM SET REMOTE1SCPI CONNECTION 电脑与CMU200联系方式设置PORT GPIB可通过V ARIATION来选择COM1COM2GPIB通过GPIB卡联接2PRIMARY ADDRESS[GPIB] 设置GPIB卡地址需与软件相对应否则软件将不能通过GPIB卡控制CMU200PRIMARY ADDRESS 1 一般地址为13SECONDARY ADDRESS[GPIB] 次要的地址FUNCTION GROUP MODEADDRESS1 RF NON-SIGNALLINGADDRESS2 GSM 900 SIGNALLINGADDRESS3 GSM 900 NON-SIGNALLINGADDRESS4 GSM 1800 SIGNALLINGADDRESS5 GSM 1800 NON-SIGNALLING ADDRESS6 NOT MAPPED以后同上三FUNCTION MENU SELECT功能菜单设置MENU SELECT按一下出现设菜单再按一下退出也可按ESCAPE键进入设置1 BASIC FUNCTIONBASERFAUDIO2GSM MOBILE STATION GSM或DCS测试选择GSM900GSM18003IMT-2000 MOBILE STATION CDMA测试选择CDMA 2000 CELLULAR四使用在主界面下按一下ESCAPE进入MENU SELECT测试项目设置再按一下返回到主界面1右上角CONNECT CONTROL按下可进入联接控制GSM 900 CONNECTION CONTROL状态右边SIGNAL OFFCONNECT MOBILE 仪器呼叫手机SET SMS 仪器向手机发射短信息下面CONNECTION 主界面 MS SIGNAL 手机信号设置功率等级 BS SIGNAL 基站信号设置 NETWORD 网络AF/RF 补偿设置RF OUTPUT 为端口设置123EXT.ALT OUTPUT 设置补偿点测补偿为0.2dB天线测试补偿为30dB2 手机呼叫仪器2.1如果有综测卡手机开机后按任意数字可呼叫仪器 2.2如果没有综测卡只能拨112呼叫仪器 2.3如果用天线偶合测试最好加屏蔽箱2.4如果用点测方式2D 2C2模块需将连接点断开3A/3AD 模块需将天线匹配元件取掉3188此两元件取掉2D 此焊点断开3 手机与仪器联接上后可按MENUS 返回到主菜单 3.1OVERVIEW 主界面MS SIGNAL PCL功率等级05BS SIGNAL TCH 基站功率-60dBm CHANNEL 信道 TIMESLOT 37按MENUS 返回到主界面3.2POWER 功率帧按APPLIC.1可查看细节 ANALYZER LEVEL PCL 所有测试参数3.3MODULATION 相位3.4SPECTRUM 调制频谱3.5开关频谱3.6灵敏度四CDM55的基本操作1开机后出来如下界面按MANUAL TEST进入手机测试界面2进入手机测试界面后按CONNECT/EXT.ATT.右进入射频参数补偿用标准样机调试在此界面下将手机与仪器联接后如出现联接界面3手机登陆仪器后的界面4手机呼叫仪器手机拨112即可与仪器联接5仪器呼叫手机按下CALL TO MOBILLE手机会有信号手机按下通话键即可6仪器向手机发送短信按下SHORT MESSAGE即可。
cmu200使用手册
CMU的通用仪表功能
CMU的通用仪表功能包括 信号源 频谱仪 功率计
CMU的通用仪表功能
选择 RF 功能后，再激 活 Connect Control 菜 单，可以对信号源进行 设置。CMU可以同时 输出两路已调信号，调 制方式可以是连续波、 单边带、调幅、双边带 和调频等常见几种。
CMU的通用仪表功能
Q: 如果没有连接手机，怎么让CMU驻留在 测试结果界面 呢?
怎样建立一个 GSM / GPRS 连接
当前网络的业务基于电路交换还是数据交换？
►网络类型 ► GSM；GSM + GPRS；GSM + (E)GPRS 宽带功率测量，用于指示位置登记过程 是否正常，输入功率是否在 RF Max Level 范围之内 ► Peak Power Measurement ► 注意和 RF Power 触发之间的关系 ►使用哪一个时隙？ ►建立连接后每个时 隙功率多大？ ►BCCH, TCH信道、 功率？ ►所有的时隙都能用 来传业务吗？ ►第二信号源，使用 吗？ ►传输的数据怎么 产生？ ►使用哪种编码类 型？ ►正确设置射 频接口 ►补偿链路衰 减 ►同步方式 钟源来自内 部还是外部
± 3 dB
± 3 dB ± 3 dB ± 3 dB ± 3 dB ± 3 dB ± 3 dB ± 3 dB ± 3 dB ± 3 dB ± 4 dB ± 4 dB ± 4 dB ± 4 dB ± 5 dB ± 5 dB
Review: GSM 1900MHz的功率控制等级（PCL）表
Power Control Level (PCL) 29 30 31 0 1 2 3 4
怎样建立一个 GSM / GPRS 连接
该手机支持的频段，功率等级 和对应的发射功率
CMU200!全中文说明书_手机综测仪基本操作和设置
一、8960综测仪基本操作和设置：1、三个关键按钮：Measurement, Call setup, System config2、按下System config 系统配置按钮进入仪器参数设置界面a、点击Instrument Setup 设置正确的GPIB地址b、点击RF IN/OUT Amptd offset按钮设置相应的线损Passloss值（我司一般880-960 GSM , 1710-1880 DCS ；在进行耦合测试时，GSM 22, DCS 28）c、点击Application selection 按钮后，界面有两个按钮 Application Switch切换测试应用软件GSM / GPRS ，Application Setup 选择测试应用版本(一般情况下不用考虑此项)d、 RF IN / OUT (Output port 设置选择IN/OUT)3、 Call Setup 界面操作a、 Operating Mode 操作模式设置：一般选择Active Cell ,在进行META匹配调试时，CMU或8960都要设置为Non-Signalling,所谓非信令模式就是选择含有广播信道BCH的操作模式，仪器8960仅进行通讯；Signalling模式有Cell GPRS\Cell EGPRS，仪器8960起基站的作用。
b、 Connection Type 连接类型设置：一般选择Auto模式，也可选择ETSI Type A,在测误码率BER 时要选择 BLER模式。
c、 BCH Parameters参数设置,Cell power 一般开始设置要大一些，譬如-65dbm,以便能够顺利建立通信，然后可以调节到需要的值；Cell Band 要和所测试的信道一致EGSM/DCS或者PGSM;d、 TCH Parms 参数设置：Traffic Band 选择PGSM/DCS;Traffic Channel Traffic一般测试几个典型信道1、37、69、124、512、698、885、975、1023或者特定的信道；MS TX Level 一般都选择最大功率级0/5. Channel mode 业务信道模式（编码器）选择一般不用理会；timeslot和Time advance 、mobile loopback也不太考虑；Speech 选择Echo回音模式。
