口腔铸造包埋材料PPT医学课件
合集下载
口腔科各种材料的认识ppt课件
有机高分子化学材料：
又称聚合物化学材料，是指有机类与无机类化合物合成
反应的一种科学。
可编辑课件
3
材料的概念种类来自性能应用范围固化反应
可编辑课件
4
充填材料
概念：治疗龋病时用于充填窝洞的材料 分类：玻璃离子类、复合树脂类、金属合
金类。 性能：物理性能、化学性能、机械性能、
操纵性能、生物学性能。 固化反应：光固化、化学固化（自固化） 应用范围：直接充填修复、修复体修复、
可编辑课件
20
充填辅助类
根充糊剂 比例：1：1 调拌时间：45秒 操作时间：1分钟 固化时间：2小时
可编辑课件
21
氧化锌 比例： 暂封1：1 、粘接1：2 调拌时间：45秒 操作时间：1分30秒 固化时间：6分钟
可编辑课件
22
氢氧化钙 比例：1:1 调拌时间：30秒 操作时间：2分钟 固化时间：6分钟
口腔材料的新认识
可编辑课件
1
材料的分类
按材料性质分类 按材料用途分类 按材料颜色分类 按应用部位分类 按与口腔组织接触方式分类
可编辑课件
2
材料的区分
印模材料 模型材料 锻制和铸造合金材料 基托与软衬材料 充填材料 预防材料
水门汀材料 粘结材料 口腔陶瓷材料 铸造玻璃瓷材料 种植材料 辅助材料
可编辑课件
13
3M手调聚醚硅橡胶 比例：1：1 搅拌时间： 45 秒 操作时间：2分45秒 口内时间：3分15秒 固化时间：6分钟
可编辑课件
14
玻璃离子类
3M洞衬 粉液比例： 1：1 (1 平勺粉、1 滴液) 调拌时间：20 秒 操作时间：2 分30 秒 光固化时间：30 秒
可编辑课件
口腔铸造包埋材料课件
学生实践操作与指导
实践二：修复体制作与评估
• 修复体制作是口腔技术专业的核心技能，评估修复体的质量是保障临 床效果的关键。
• 学生将在教师指导下，亲手制作金属铸造全冠或烤瓷熔附金属修复体， 并在完成后进行质量评估。通过实践操作，学生将掌握修复体制作的 关键技术，并培养解决实际问题的能力。
06
未来发展趋势与前景展望
新型口腔铸造包埋材料的研发与应用
01 02 03
高强度、高韧性材料
随着科技的进步，未来口腔铸造包埋材料将更加注重材料 的强度和韧性，以满足更复杂、更高要求的口腔修复需求。 新型材料如碳纤维复合材料、高强度陶瓷等将有望得到广 泛应用。
生物相容性材料
为了提高患者的舒适度和减少并发症，未来口腔铸造包埋 材料将更加注重生物相容性。这类材料具有良好的生物适 应性，能够减少材料与人体组织之间的排斥反应，促进口 腔修复的长期稳定性。
优点
磷酸盐类包埋材料具有较快的凝固速度和良好的硬度，能够提供 稳定的支撑力，确保铸造过程的顺利进行。
适用范围
适用于冠桥、支架等多种口腔修复体的制作。
使用注意事项
在使用磷酸盐类包埋材料时，应严格按照规定的比例混合粉剂和液 剂，搅拌均匀，以免出现凝固不全或龟裂等现象。
石膏类包埋材料
优点
石膏类包埋材料价格低廉，操作简便，具有较好的可塑性和耐水性，能够满足一般的口腔 铸造需求。
操作二：修复体的包埋与铸造
• 本操作将展示如何选择合适的包埋盒、设置铸造参 数，以及执行铸造过程，从而保证修复体的准确性 和完整性。
学生实践操作与指导
实践一：包埋材料性能测 试
• 通过性能测试，可以了 解包埋材料的凝固时间、 抗压强度等指标。
• 学生将在指导下，完成 包埋材料的凝固时间测 试和抗压强度测试，并 记录数据、分析结果， 加深对材料性能的认识。
口腔材料学之铸造包埋材料课件
复效果
04
铸造包埋材料可减 少修复体对牙龈和 口腔组织的刺激， 提高患者的舒适度
口腔正畸的应用
可摘矫治器：用 于牙齿间隙、错
位等矫正
保持器：用于保 持矫正效果，防
止复发
01
02
03
04
固定矫治器：用 于牙齿排列不齐、
错位等矫正
功能性矫治器： 用于改善咬合关 系、面部发育等
口腔外科手术中的使用
修复牙体缺损：用 于修复龋齿、牙体 磨损等导致的牙体 缺损
和稳定性
02
石英砂：作为填 充材料，提高强
度和耐磨性
03
氧化铝：作为耐 火材料，提高耐 热性和抗磨损性
04
水：作为溶剂， 调节材料流动性
和凝固时间
混合和搅拌
材料选择：选择合 适的铸造包埋材料， 如石膏、氧化锆等
搅拌时间：根据材 料特性和需求，确 定合适的搅拌时间
混合比例：根据材 料特性和需求，确 定合适的混合比例
强度和硬度
强度：铸造包埋 材料应具有足够 的强度，以保证 在铸造过程中不 会变形或损坏。
01
耐磨性：铸造包 埋材料应具有良 好的耐磨性，以 承受铸造过程中 的摩擦和磨损。
03
02
硬度：铸造包埋 材料的硬度应适 中，以便于在铸 造过程中去除多 余的材料。
04
耐热性：铸造包 埋材料应具有良 好的耐热性，以 承受铸造过程中 的高温环境。
搅拌效果：观察搅 拌效果，确保材料 混合均匀，无颗粒
和结块
搅拌方式：选择合 适的搅拌方式，如 手动搅拌、机械搅
拌等
静置和脱泡：搅拌 完成后，静置一段 时间，去除气泡，
提高材料性能
成型和固化
成型工艺：包
04
铸造包埋材料可减 少修复体对牙龈和 口腔组织的刺激， 提高患者的舒适度
口腔正畸的应用
可摘矫治器：用 于牙齿间隙、错
位等矫正
保持器：用于保 持矫正效果，防
止复发
01
02
03
04
固定矫治器：用 于牙齿排列不齐、
错位等矫正
功能性矫治器： 用于改善咬合关 系、面部发育等
口腔外科手术中的使用
修复牙体缺损：用 于修复龋齿、牙体 磨损等导致的牙体 缺损
和稳定性
02
石英砂：作为填 充材料，提高强
度和耐磨性
03
氧化铝：作为耐 火材料，提高耐 热性和抗磨损性
04
水：作为溶剂， 调节材料流动性
和凝固时间
混合和搅拌
材料选择：选择合 适的铸造包埋材料， 如石膏、氧化锆等
搅拌时间：根据材 料特性和需求，确 定合适的搅拌时间
混合比例：根据材 料特性和需求，确 定合适的混合比例
强度和硬度
强度：铸造包埋 材料应具有足够 的强度，以保证 在铸造过程中不 会变形或损坏。
01
耐磨性：铸造包 埋材料应具有良 好的耐磨性，以 承受铸造过程中 的摩擦和磨损。
03
02
硬度：铸造包埋 材料的硬度应适 中，以便于在铸 造过程中去除多 余的材料。
04
耐热性：铸造包 埋材料应具有良 好的耐热性，以 承受铸造过程中 的高温环境。
搅拌效果：观察搅 拌效果，确保材料 混合均匀，无颗粒
和结块
搅拌方式：选择合 适的搅拌方式，如 手动搅拌、机械搅
拌等
静置和脱泡：搅拌 完成后，静置一段 时间，去除气泡，
提高材料性能
成型和固化
成型工艺：包
义齿软衬材料和铸造包埋材料
钴铬合金
不锈钢
一、铸造包埋材料的定义
一、铸造包埋材料的性能要求
（一）理想的铸造包埋材料应符合一下要求 1.能够耐受高温：需要能够忍受烘烤、焙烧及铸造的高温。 2.力学强度合适：包埋材料凝固后有足够的强度，铸造过程中能承受 铸造压力及冲击力，不产生微小裂纹或爆裂散开。铸造完成后包埋材 料应易于被破碎，并且不会黏附在金属修复体表面，以便于金属修复 体的清洁、打磨与抛光。
（一）硅橡胶类义齿软衬材料 （2）性能
缩合型硅橡胶类义齿软衬材料使用方便，但力学强度低，耐老化
性能差，很难与基托形成良好粘接，需要用专门的粘接剂，而且在固 化过程中有小分子析出，聚合物容易出现孔隙和体积收缩，形态稳定 性差。
三、硅橡胶类义齿软衬材料
（一）硅橡胶类义齿软衬材料 （2）性能
加成型硅橡胶类义齿软衬材料的优点是在固化过程中无小分子析
口腔材料学 第二章：口腔修复材料
学习目录
第五节：义齿软衬材料 第六节：铸造包埋材料
第五节：义齿软衬材料
一、义齿软衬材料的定义
义齿软衬材料（soft denture lining materials）是应用于义齿基托组织 面，固化以后具有一定弹性的材料。 义齿软衬材料可以缓冲咬合压力，避免局部压力过 大，减少或消除压痛。同时提高基托与承托区黏膜 的密合性，改善义齿的固位和稳定性。 目前临床上应用的弹性义齿衬垫材料主要有 丙烯酸酯类软塑料和硅橡胶两类。
一、铸造包埋材料的分类
（二）高熔合金铸造包埋材料 适用于铸造温度在1000℃以上的高熔点合金的铸造包埋，如：金-银-铂、钯-铜镓、银-钯合金等贵金属，铸造镍-铬合金、钴-铬合金等非贵金属。 高熔合金结合剂一般采用磷酸盐、硅胶作为结合剂，故又称磷酸盐包埋材料。 这类材料具有良好的膨胀性，能补偿高熔合金铸造后较大的收缩率，同时耐高 温、耐高压性强，是目前应用较多的一类包埋材料。
铸造包埋材料
临床采用的方法：
①包埋前，在铸圈内壁衬1~3层充分吸水的 石棉纸 ②材料初凝时，将铸圈置于38℃水中30分钟 ③包埋后，用针筒有控制地向铸圈内加水
❖ 吸水膨胀率与包埋材料的成分及粉末粒度有 关
石英砂含量与吸水膨胀率成正比 石英砂粉末粒度越小，吸水膨胀率越大
❖ 吸水膨胀率的大小可通过操作方法予以调节
❖ (3)加热膨胀(thermal expansion)
SiO2
α型
β型
石膏有一定的膨胀
注意：
不要进行二次加热
与水粉比有关 小，膨胀量大
与成分有关
石英多，膨胀量大
3、机械强度
4、粉末粒度与透气性
撒石英砂； 排气道
5、耐热性
SiO2 石膏
1700℃以下不分解 必须在700℃以下
﹡显著的收缩倾向
﹡生成SO2 ﹡分解
二、铸造包埋材的性能要求 1、调和时呈均匀的糊状 2、合适的固化时间 3、粉末粒度细微，使铸件表面有一定的光洁度 4、合适的膨胀系数 5、耐高温（加热时包埋材整体或铸腔表面要保持完整） 6、不能对金属有影响 7、良好的透气性 8、耐铸造压力和冲击力 9、铸造完成后，易被破碎，不粘附在金属表面
பைடு நூலகம்
第一节
第四节 铸钛包埋材料
❖ 普通磷酸盐包埋材不能用于铸钛 ❖ 耐火填料：氧化铝、氧化镁、氧化锆 ❖ 结合剂：氧化铝水泥、氧化镁水泥
第十四章 铸造包埋材料
❖ 掌握中低熔合金铸造包埋材料的组成、性能 及应用中的注意事项
❖ 熟悉铸造包埋材料的总体性能要求、分类、 组成特点
❖ 了解高熔合金及钛铸造包埋材料的组成、性 能及应用中的注意事项
第一节 概述
❖ 口腔铸造修复体采用失蜡铸造法制作
①包埋前，在铸圈内壁衬1~3层充分吸水的 石棉纸 ②材料初凝时，将铸圈置于38℃水中30分钟 ③包埋后，用针筒有控制地向铸圈内加水
❖ 吸水膨胀率与包埋材料的成分及粉末粒度有 关
石英砂含量与吸水膨胀率成正比 石英砂粉末粒度越小，吸水膨胀率越大
❖ 吸水膨胀率的大小可通过操作方法予以调节
❖ (3)加热膨胀(thermal expansion)
SiO2
α型
β型
石膏有一定的膨胀
注意：
不要进行二次加热
与水粉比有关 小，膨胀量大
与成分有关
石英多，膨胀量大
3、机械强度
4、粉末粒度与透气性
撒石英砂； 排气道
5、耐热性
SiO2 石膏
1700℃以下不分解 必须在700℃以下
﹡显著的收缩倾向
﹡生成SO2 ﹡分解
二、铸造包埋材的性能要求 1、调和时呈均匀的糊状 2、合适的固化时间 3、粉末粒度细微，使铸件表面有一定的光洁度 4、合适的膨胀系数 5、耐高温（加热时包埋材整体或铸腔表面要保持完整） 6、不能对金属有影响 7、良好的透气性 8、耐铸造压力和冲击力 9、铸造完成后，易被破碎，不粘附在金属表面
பைடு நூலகம்
第一节
第四节 铸钛包埋材料
❖ 普通磷酸盐包埋材不能用于铸钛 ❖ 耐火填料：氧化铝、氧化镁、氧化锆 ❖ 结合剂：氧化铝水泥、氧化镁水泥

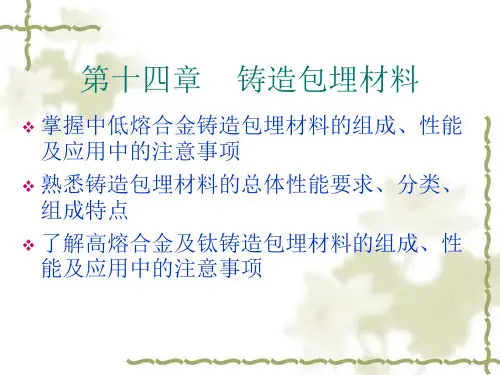

第十四章 铸造包埋材料
❖ 掌握中低熔合金铸造包埋材料的组成、性能 及应用中的注意事项
❖ 熟悉铸造包埋材料的总体性能要求、分类、 组成特点
❖ 了解高熔合金及钛铸造包埋材料的组成、性 能及应用中的注意事项
第一节 概述
❖ 口腔铸造修复体采用失蜡铸造法制作
口腔材料简介 PPT课件
组成：牙胶，氧化锌，硫酸钡，蜡 特点：一定压缩性，组织亲和性，X线
阻射，加热软化
பைடு நூலகம்
9.粘接材料 adhesive materials
分类 牙釉质粘接剂：复合树脂 牙本质粘接剂：复合树脂
骨粘接剂：甲基丙烯酸酯骨水泥，磷酸 钙骨水泥
软组织粘接剂：α-氰基丙烯酸酯粘接剂， 血纤维蛋白粘接剂
3.模型材料
model materials
分类 熟石膏Plaster 普通人造石Dental
stone 高强度人造石Dental
stone, high strength
高强度高膨胀人造石 Dental stone, high strength, high expansion
特点 流动性好 尺寸稳定性好 强度高 操作易
口腔材料简介 introduction of dental materials
目的 objective
了解口腔常用材料和临床制品的重要组 成及主要性能
一种崭新技术的实现，往往需要崭新材 料的支持
材料是一切事物的物质基础
口腔材料分类 classification in dental materials
有机物
塑料 纤维
塑料牙、基托，树脂
橡胶
牙胶、硅橡胶
无机物
金属 锻造、铸造金属 非金属 陶瓷、水门汀、石膏等
一、有机高分子材料
polymer materials
定义：由单体（monomer）聚合所形成
的分子量大于1500的聚合物（polymer）， 分为均聚物（homopolymer）和共聚物 （copolymer）
分类：硬质——聚甲基丙烯酸甲酯，软 质——丙烯酸酯类软塑料、热固化硅橡 胶、室温固化硅橡胶
阻射，加热软化
பைடு நூலகம்
9.粘接材料 adhesive materials
分类 牙釉质粘接剂：复合树脂 牙本质粘接剂：复合树脂
骨粘接剂：甲基丙烯酸酯骨水泥，磷酸 钙骨水泥
软组织粘接剂：α-氰基丙烯酸酯粘接剂， 血纤维蛋白粘接剂
3.模型材料
model materials
分类 熟石膏Plaster 普通人造石Dental
stone 高强度人造石Dental
stone, high strength
高强度高膨胀人造石 Dental stone, high strength, high expansion
特点 流动性好 尺寸稳定性好 强度高 操作易
口腔材料简介 introduction of dental materials
目的 objective
了解口腔常用材料和临床制品的重要组 成及主要性能
一种崭新技术的实现，往往需要崭新材 料的支持
材料是一切事物的物质基础
口腔材料分类 classification in dental materials
有机物
塑料 纤维
塑料牙、基托，树脂
橡胶
牙胶、硅橡胶
无机物
金属 锻造、铸造金属 非金属 陶瓷、水门汀、石膏等
一、有机高分子材料
polymer materials
定义：由单体（monomer）聚合所形成
的分子量大于1500的聚合物（polymer）， 分为均聚物（homopolymer）和共聚物 （copolymer）
分类：硬质——聚甲基丙烯酸甲酯，软 质——丙烯酸酯类软塑料、热固化硅橡 胶、室温固化硅橡胶
铸造金属全冠(1)PPT课件
1. 金属：铸造、锤造、CAD/CAM（后牙） 2. 非金属：树脂、瓷 3. 金属非金属混合全冠：金属-瓷、金属-树脂（前后
牙）
14
全冠种类
15
金属全冠
利用合金成分完成的覆盖全牙冠的修复体
铸造金属全冠：铸造工艺完成的覆盖整个牙冠表面的
金属修复体。
铸造使用金属：金合金、银合金、铜合金、Ni-Cr、
33
全程治疗无痛观念－排龈定义
gingival retraction: Condition in which the gum line recedes away from the tooth causing the root surface to be exposed.为了暴露位于根面的预备体边 缘而使游离龈推离牙体组织的过程。
35
全程治疗无痛观念－排龈目的
备牙前：保护沟内上皮和结合上皮 备牙后：获得预备体龈下肩台清晰准确的印模 粘固前：便于彻底清除粘固剂，隔绝龈沟液对粘固剂
的稀释、避免微隙，减少牙龈炎症
保证印模的准确、清晰，为精确修复提供条件
36
全程治疗无痛观念－排龈方法
机械方法（Mechanical Technique ） 化学法（Chemical Technique） 机械化学法（ Chemo-mechanical Technique） 外科手术方法（Surgical Technique）
37
全程治疗无痛观念－机械排龈法
排龈线安放技巧
1. 轻柔 2. 器械头应该略向龈线已经压好的方向 3. 向龈下压龈线时器械必须略倾向牙根的方向 4. 将压龈线的最后重叠段时，器械的用力方向为直接
对着已经压入的龈线
38
全程治疗无痛观念－化学排龈法
牙）
14
全冠种类
15
金属全冠
利用合金成分完成的覆盖全牙冠的修复体
铸造金属全冠：铸造工艺完成的覆盖整个牙冠表面的
金属修复体。
铸造使用金属：金合金、银合金、铜合金、Ni-Cr、
33
全程治疗无痛观念－排龈定义
gingival retraction: Condition in which the gum line recedes away from the tooth causing the root surface to be exposed.为了暴露位于根面的预备体边 缘而使游离龈推离牙体组织的过程。
35
全程治疗无痛观念－排龈目的
备牙前：保护沟内上皮和结合上皮 备牙后：获得预备体龈下肩台清晰准确的印模 粘固前：便于彻底清除粘固剂，隔绝龈沟液对粘固剂
的稀释、避免微隙，减少牙龈炎症
保证印模的准确、清晰，为精确修复提供条件
36
全程治疗无痛观念－排龈方法
机械方法（Mechanical Technique ） 化学法（Chemical Technique） 机械化学法（ Chemo-mechanical Technique） 外科手术方法（Surgical Technique）
37
全程治疗无痛观念－机械排龈法
排龈线安放技巧
1. 轻柔 2. 器械头应该略向龈线已经压好的方向 3. 向龈下压龈线时器械必须略倾向牙根的方向 4. 将压龈线的最后重叠段时，器械的用力方向为直接
对着已经压入的龈线
38
全程治疗无痛观念－化学排龈法
牙体缺损的修复—全冠—铸造金属全冠修复(口腔修复学课件)
获得一个基牙颈部龈下肩台清晰准确的印模
印模
工作模：硅橡胶
咬合硅橡胶
• 目的：
1. 保护牙髓 2. 保护牙周组织健康 3. 保持咬合稳定 4. 防止临牙或患牙移位 5. 恢复咀嚼功能 6. 美观
1. 灌注模型 2. 制作可卸代型，涂布间隙剂和分离剂 3. 4. 打磨、抛光
• 初步检查：
邻面预备
聚合度
轴面角的修整
检查就位道、倒凹、聚合度
• 颈部（肩台）预备
• 形状: 浅凹形、连续、平滑 • 高度:
①平龈 ②龈上 ③龈下0.5mm • 宽度： • 非贵金属：0.5-0.8mm • 贵金属：0.35-0.5mm
• 精修
• • 倒凹、聚合度、共同就位道 • 肩台（宽度、均匀性、光滑性例采用铸造金属全冠修复更佳
A．上颌第一前磨牙隐裂 B．下颌中切牙横折缺损 C．上颌尖牙畸形 D．下颌第一前磨牙根管治疗后，临床牙冠高度约7mm E．下颌第二磨牙根管治疗后，临床牙冠高度约5mm
铸造全冠的常用材料
贵金属
• 金合金 铂合金
半贵金属 银钯合金 金钯合金 铜合金
非贵金属
镍铬合金 钴铬合金 18-8不锈钢 钛合金
铸造金属全冠的设计:
➢固位力: 增加固位力的措施
边缘伸展
➢:
(面积↓,加深窝沟);
➢老年患者: 龈缘的设计
➢抗旋转脱位: 减小侧向力,降低牙尖斜度﹤20°﹚ ➢预防食物嵌塞: 轴面突度;外展隙
降低牙尖斜度
牙体预备的步骤
颊舌面预备 邻面预备
精修完成 颈部预备 轴面角预备
牙体预备要求:
• 面预备:
牙改形、牙冠折断或半切除术后需要 以修复体恢复正常功能者
适应征
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
33
.
34
热膨胀: 1.2%, 主要是石英的同素异构转变所致 吸水膨胀：同中低温包埋材料 (2) 凝固时间：8～11分钟 (3) 强度：24h 9-30MPa(室温)，与结合剂含量有关 加热(< 700℃) → 强度 > 700℃→强度 (4) 透气性：< 中低温包埋材料 > 1000℃ →透气性 水添加量→透气性
(1) 凝固中的固化膨胀 原理：固化膨胀的延续。 补充水使二水石膏的针状 结晶能够多生长。
石膏
水
. 21
(2) 凝固中的吸水膨胀
采用的吸水方法
（1）包埋前铸圈内壁围贴l~3层吸水的石棉纸
（2）包埋材料初凝后，浸于38℃水中30分钟
（3）包埋后，以针筒有控制地向铸圈内加水
.
22
(3)热膨胀
.
23
.
铸造包埋材料
.
1
.
2
.
3
.
4
口腔修复体也需要模具吗？
.
5
模具在哪里？
. 6
是ቤተ መጻሕፍቲ ባይዱ吗？
.
7
NO ME !
.
8
世界上木有两片一模一样的树叶！ 同样滴也木有一模一样的口腔修复体的模具！ 口腔修复体的模具没有现成的， • 都是一对一制作的！
.
9
口腔修复体的模具--蜡型
失蜡铸造
.
10
如何实现蜡型到修复成品的华丽转身？
. 31 固化反应及加热时反应：固化时间 8~11分钟
磷酸盐包埋材料
性能
(1)膨胀率: 凝固膨胀+吸水膨胀+热膨胀, 2.0%～ 2.3% 凝固膨胀: 针柱状磷酸盐结晶生成、生长。 磷酸盐含量→凝固膨胀 粉液比→凝固膨胀先，后； 用硅溶胶调和→凝固膨胀 硅溶胶浓度→凝固膨胀
. 32
硅胶包埋材料
性能
固化反应及固化时间： 10~30分钟；MgO含量越高，固化越快 膨胀和强度： 具有较大热膨胀性与综合膨胀性，强度低
透气性： 因材料中硅离子间隙被结合剂中的硅微粒堵塞， 比石膏包埋材料差
. 38
• 应用：正硅酸乙脂包埋材料作内层包埋材料， • 固化后硬质石膏与粗石英粉配制的包埋材 • 料与水调和进行外包埋
包埋后在高温下烘烤、焙烧、铸造
.
11
铸造包埋材料
定义：在口腔修复过程中包埋蜡型所用的材 料称为包埋材料。
1
概 述
2
中低温包埋材料
高温包埋材料 钛专用包埋材料
. 12
3
4
.
13
包埋材料的分类
中低熔合金铸造包埋材料或石膏类包埋材料： 适用于铸造熔化温度在1000℃以下的合金 高熔合金铸造包埋材料或无石膏类包埋材料： 适用于铸造熔化温度1000℃以上的合金 ，包 括磷酸盐和硅胶包埋材料 模型包埋材料或带模铸造包埋材料
石英占80~90%；结合剂为磷酸盐及金属氧 化物的混合物，占10~20%；硅溶胶悬浊液 （一般含SiO220~30%）或水（水分比为0.13~0.20）
1.组成 耐火材料：方石英粉 结合剂：磷酸盐(磷酸二氢铵、磷酸二氢镁等) 2. 凝固反应：复杂
NH4H2PO4 + MgO + 5H2O→ NH4MgPO4· 6H2O 2Mg(H2PO4)2· 2H2O+nMgO+3H2O→ 2MgHPO4· 3H2O+Mg3(PO4)2· H2O+(n-3)MgO
. 16
中低熔合金铸造包埋材料
组成
二氧化硅：占55~75%，利用其热胀特性使金 属铸件的体积收缩得到补偿，常使用600~700 ℃石英的热胀系数较大
.
17
• 硬质石膏：占25~45%，利用其脱水时体积 收缩；使用在700℃以下的 铸造过程中 石墨和硼酸：各占1%和5%，调整固化时间； 石墨具有还原作用，可防止金属氧化；硼酸可 使包埋材料的热胀均匀并略增其热胀量及强度
（5）耐热性（耐热分解性）：熔点在1000℃以上
. 35
• 应用：高温铸造---高熔点非贵金属
钴铬合金
不锈钢
.
36
硅胶包埋材料
组成
液：正硅酸乙酯或硅酸钠→硅溶胶 SiO2· nH2O 粉：石英 + 方石英
正硅酸乙脂包埋材料---正硅酸乙脂为结合剂 需在乙醇溶剂帮助下完成，乙醇对水解剂有 稳定性；盐酸为调和液，加速反应 硅溶胶包埋材料---以硅胶悬浊液形式与磷 酸盐包埋材料合用 . 37
.
39
.
40
四、铸钛包埋材料
• 用于钛及钛合金铸造的包埋 • 要求：与熔融钛不反应或反应小， 补偿收缩
• 组成：
• • 耐火材料 含镁铝尖晶石、石英、氧化 锆、 氧化铝粉等 结合剂 磷酸盐、硅溶胶
.
41
.
42
.
43
.
44
.
45
24
.
25
• 机械强度：与石膏种类、含量及水粉比有关
.
26
• 粉末粒度与透气性：粒度分布及石膏含量
粒度越小→铸件表面光滑，吸水膨胀 ， 透气性。 粒度一致→透气性 减少石膏→透气性 水粉比→透气性
• 耐热性（耐热分解性）
. 27
.
28
.
29
.
30
三、高温包埋材料 磷酸盐包埋材料 组成
钛合金包埋材料：耐1600℃以上的高温，适用 于钛合金的铸造
. 14
铸造包埋材料的性能要求
调和时呈均匀的糊状 有合适的固化时间 粉末粒度细微，使铸件表面有一定的光洁度 具有合适的膨胀系数 能够承受铸造压力和冲击力 耐高温
. 15
铸造包埋材料的性能要求
铸造时不与液态金属发生化学反应，并对 铸入的金属材料无破坏作用 有良好的透气性 铸造后易于破碎，并不粘附在金属修复体表面 有良好的操作性能 易于保存
.
18
中低熔合金铸造包埋材料
性能
固化时间：固化性质与水粉比例、水温、调和 速度及时间有关；水粉比为0.3~0.4 ；固化时间 为5~25分钟
.
19
1. 膨胀 膨胀量大
• (1) 凝固膨胀→石膏
• (2) 凝固中的吸水膨胀
• (3) 热膨胀
.
20
• 膨胀：固化膨胀是与石膏固化反应有关；吸水 • 膨胀与包埋材料的成分、粉末粒度、操作有关 • 热膨胀与成分、水粉比有关
