集团公司燃煤电厂集中控制室典型设计
燃煤电厂平面布置图
燃煤电厂平面布置图本文档旨在介绍燃煤电厂平面布置图的背景和目的。
___作为一种常见的发电设施，其平面布置图对于电厂设计和运营至关重要。
平面布置图展示了各个设备在电厂场地内的位置和相互关系，有助于实现电厂的高效运行和安全性。
在平面布置图中，主要包括以下几个方面：电厂场地：展示整个电厂的基础设施布置，如厂房、道路、停车场等。
燃煤系统：展示燃煤的储存、输送和处理设备，如燃煤堆场、输煤管道、煤磨机等。
发电系统：展示发电设备，如锅炉、汽轮机、发电机等。
辅助系统：展示辅助设备，如冷却水系统、烟气处理系统、污水处理系统等。
通过燃煤电厂平面布置图，可以清晰地了解各个设备之间的布局和联系，有助于进行设备的优化配置和运行的调度。
同时，平面布置图还可以为电厂的安全管理和紧急情况的处理提供重要信息。
总之，燃煤电厂平面布置图是电厂设计和运营中不可或缺的工具，能够提高电厂的生产效率、安全性和可靠性。
本文档将详细介绍燃煤电厂平面布置图的相关内容。
___的平面布置图中包括以下主要设施的安排和位置：锅炉：锅炉是燃煤电厂中的核心设施之一，用于将煤炭燃烧产生的热能转化为蒸汽能量。
锅炉一般位于燃煤电厂的中心位置，以确保煤炭的供应和烟气排放的顺畅。
发电机组：发电机组是将蒸汽能量转化为电能的关键设备。
在燃煤电厂平面布置图中，发电机组通常位于锅炉的旁边，以便在蒸汽能量产生后，能够迅速将其转化为电能并输送到电网中。
废气处理设备：___的废气处理设备主要用于处理燃烧煤炭产生的废气和污染物。
废气处理设备通常位于发电机组附近，以便能够快速处理废气并减少对环境的影响。
煤炭储存区：煤炭作为燃料的储存和供应至关重要。
在燃煤电厂平面布置图中，煤炭储存区一般位于锅炉的附近，以方便供应燃料，并与燃料输送系统相连。
污水处理设备：___产生的废水需要经过处理后才能排放。
污水处理设备通常位于电厂的边缘位置，以便处理废水，并进行必要的净化和过滤。
请注意，上述设施的具体位置和布置可能因电厂的规模和设计而有所不同，具体的平面布置图应根据实际情况进行设计和制定。
综合利用电厂集控室布置方案
３ 集控室 设备功 能
３１ 集控 室 主要 信 息显示设 备 ． 包括的设备有 ：Ｄ Ｓ操作员站 ８台、电气主控站 Ｃ ｌ台，值长实时数据信息 １台、网络 电视监控主机 ｌ 台，大屏幕 中控 台 ｌ台，组合显示屏 ｌ 。组合显示 套 屏高度 ３ ０ ｍ 宽度 ９ ０ ｍｍ。 ５ ０ ｍ， ００ 该组合屏主要有 Ｌ Ｄ Ｅ 显示器、投 影大屏幕 、液 晶监视器三部分组成 。
利用 电厂新建 、 改造集 控室具 有一定 的借 鉴意义 。 关键 词： 综合利 用 电厂；集控 室；集 中；布置 单 元机 组集控运 行 已成 为 当今 火力 发 电机组 的
主要 控制方 式 ，只 需要几个 运行人 员 ，就 可 以在 集
２ ）可视化 视频监 控信 息网络化 改造及接入 。 ３ ）在 Ｌ Ｄ 显示屏 滚动显 示全厂主 要生产信 息 Ｅ
１ ）机 、炉 、电控 制系统 的操作 员站监控和 数据
接 入。
Ｉ
７ 电号技柬 ２１年第６ ４ｆ ０１ 期
产 品与解决方案
醒 目直 观 ，可 以让 全 能 值 班 员 、值 长 、值 班人 员 、上
级检查领 导迅速直观 的了解全厂的整体生产情况 。 １ ）综合 显示每 台锅炉 、发 电机 组 的主要参数 ， 供 汽 、供 电负荷情况 。由于 目前的 ＤＣ Ｓ系统和综 自 系 统不 能相互 通信 ，实施 集控 后 ，综 自系统 可 以通 过 与 Ｌ Ｄ屏配 套 的信 息显 示控制 器通讯 ， 用控制 Ｅ 利
器 的 信 息 发 布 功 能 ，将 发 电机 的 相 关 参 数 通 过 Ｌ Ｄ Ｅ
屏 实时 的让全 能值 班员 获知 。
２ 工 作 提 醒 功 能 ： 以显 示 即 将 要 执 行 的 操 作 、 ） 可
结合工程实例浅谈某电厂集控楼空调系统设计
结合工程实例浅谈某电厂集控楼空调系统设计摘要：本文作者结合工作经验，通过对某热电联产工程中的集中控制室和电子设备间集中空调系统进行了较全面的介绍，阐述了火力发电厂中集控楼集中式空调系统的设计方法。
关键词：热电厂；集控楼；空调系统；设计0 前言电厂集控楼中的电子设备间主要布置计算机、集成电路板、电气继电器及其它电子设备，电子设备间空调系统主要是维持工艺设备正常运行所要求的温湿度环境，同时也要保证室内空气含尘浓度达到一定的标准。
集中控制室主要布置各类显示器、操作键盘等，空调系统除了要保证仪器设备所需要的温湿度环境外，还要考虑运行人员在工作时的舒适性要求，即要考虑室内空气品质。
1 工程概况某热电联产工程中本期建设规模为1×300MW 热电联产机组。
2 设计参数、标准及负荷分布2.1 空调室内设计参数及标准表1 室内设计参数及系统型式注：SE—机械排烟系统AHU(C)—由组合式空气处理机组、风管、风口和风阀、仪表和控制系统组成的集中空调系统。
AHU—空气处理机空调系统。
2.2 设计标准人员新风标准：满足卫生要求需要的风量，应保证每人不小于30m3/h 的新鲜空气。
噪声控制标准：火电厂集中控制室是运行人员长驻的房间，噪声控制标准为60dB（A）；电子设备间房间，噪声控制标准为70dB（A）。
2.3 负荷分布表2 负荷分布情况3 空调系统设计集控楼电子设备间和集中控制室采用组合式空气处理机组＋风管送回风的系统形式维持各房间在冬季和夏季所要求的室内温湿度。
其中电子设备间将设置一套独立的空调系统，集中控制室及工程师站将设置一套独立的空调系统，每套系统的空气处理机组均为一用一备；当设备发生故障时，备用机组可自动地投入运行。
另外，备用设备与运行设备之间也可定期切换。
交接班室、热控检修间和走道采用卡式风机盘管维持室内温湿度。
图 1 为该空调系统流程图。
图1 空调系统流程图3.1 空调风系统集控楼采用集中空调系统，即是常用的低速单风道全空气空调系统，使用组合式空气处理机组将空气进行比较完善的处理，然后通过风道系统将具有一定品质的空气送入空调房间，实现其环境的控制。

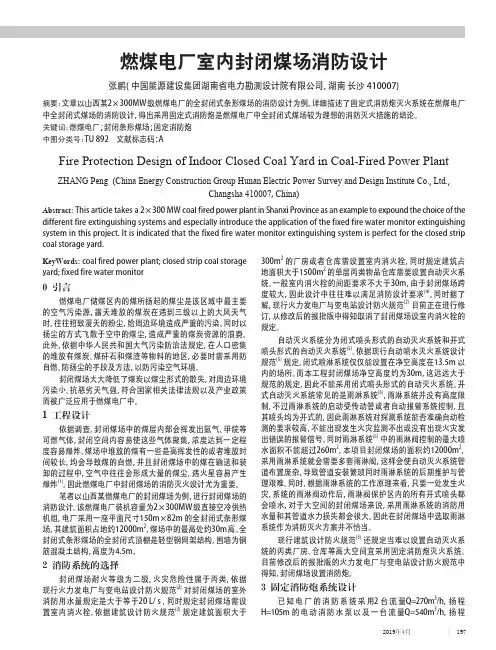

燃煤电厂室内封闭煤场消防设计
2019年4月| 197300m 2的厂房或者仓库需设置室内消火栓，同时规定建筑占地面积大于1500m 2的单层丙类物品仓库需要设置自动灭火系统。
一般室内消火栓的间距要求不大于30m，由于封闭煤场跨度较大，因此设计中往往难以满足消防设计要求[4]。
同时据了解，现行火力发电厂与变电站设计防火规范[2]目前正在进行修订，从修改后的报批版中得知取消了封闭煤场设室内消火栓的规定。
自动灭火系统分为闭式喷头形式的自动灭火系统和开式喷头形式的自动灭火系统[5]。
依据现行自动喷水灭火系统设计规范[5]规定，闭式喷淋系统仅仅能设置在净空高度在13.5m 以内的场所。
而本工程封闭煤场净空高度约为30m，这远远大于规范的规定，因此不能采用闭式喷头形式的自动灭火系统。
开式自动灭火系统常见的是雨淋系统[5]，雨淋系统并没有高度限制，不过雨淋系统的启动受传动管或者自动报警系统控制，且其喷头均为开式的，因此雨淋系统对探测系统能否准确自动检测的要求较高，不能出现发生火灾监测不出或没有出现火灾发出错误的报警信号。
同时雨淋系统[5]中的雨淋阀控制的最大喷水面积不能超过260m 2，本项目封闭煤场的面积约12000m 2，采用雨淋系统就会需要多套雨淋阀，这样会使自动灭火系统管道布置庞杂，导致管道安装繁琐同时雨淋系统的后期维护与管理艰难。
同时，根据雨淋系统的工作原理来看，只要一处发生火灾，系统的雨淋阀动作后，雨淋阀保护区内的所有开式喷头都会喷水，对于大空间的封闭煤场来说，采用雨淋系统的消防用水量和其管道水力损失都会很大。
因此在封闭煤场中选取雨淋系统作为消防灭火方案并不恰当。
现行建筑设计防火规范[3]还规定当难以设置自动灭火系统的丙类厂房、仓库等高大空间宜采用固定消防炮灭火系统。
目前修改后的报批版的火力发电厂与变电站设计防火规范中得知，封闭煤场设置消防炮。
3 固定消防炮系统设计已知电厂的消防系统采用2台流量Q=270m 3/h，扬程H=105m 的电动消防水泵以及一台流量Q=540m 3/h，扬程KeyWords: coal fired power plant; closed strip coal storage yard; fixed fire water monitor0 引言燃煤电厂储煤区内的煤所扬起的煤尘是该区域中最主要的空气污染源，露天堆放的煤炭在遇到三级以上的大风天气时，往往招致漫天的粉尘，给周边环境造成严重的污染。
发电厂集控楼区域火灾报警及消防联动控制系统设计

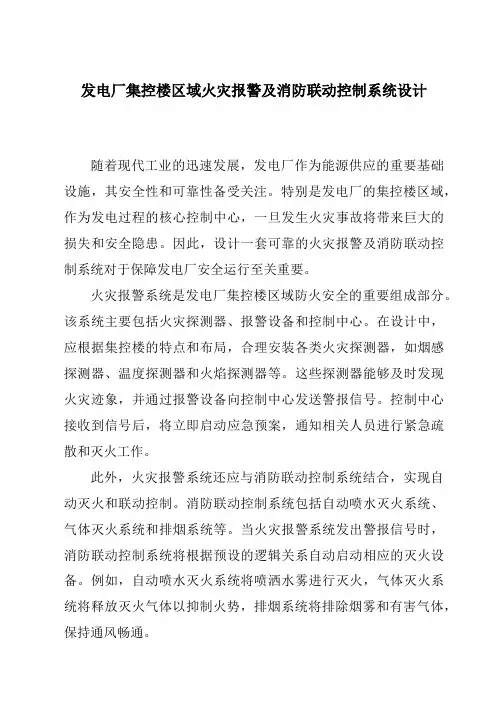

发电厂集控楼区域火灾报警及消防联动控制系统设计随着现代工业的迅速发展，发电厂作为能源供应的重要基础设施，其安全性和可靠性备受关注。
特别是发电厂的集控楼区域，作为发电过程的核心控制中心，一旦发生火灾事故将带来巨大的损失和安全隐患。
因此，设计一套可靠的火灾报警及消防联动控制系统对于保障发电厂安全运行至关重要。
火灾报警系统是发电厂集控楼区域防火安全的重要组成部分。
该系统主要包括火灾探测器、报警设备和控制中心。
在设计中，应根据集控楼的特点和布局，合理安装各类火灾探测器，如烟感探测器、温度探测器和火焰探测器等。
这些探测器能够及时发现火灾迹象，并通过报警设备向控制中心发送警报信号。
控制中心接收到信号后，将立即启动应急预案，通知相关人员进行紧急疏散和灭火工作。
此外，火灾报警系统还应与消防联动控制系统结合，实现自动灭火和联动控制。
消防联动控制系统包括自动喷水灭火系统、气体灭火系统和排烟系统等。
当火灾报警系统发出警报信号时，消防联动控制系统将根据预设的逻辑关系自动启动相应的灭火设备。
例如，自动喷水灭火系统将喷洒水雾进行灭火，气体灭火系统将释放灭火气体以抑制火势，排烟系统将排除烟雾和有害气体，保持通风畅通。
为了确保火灾报警及消防联动控制系统的可靠性，设计时应考虑以下几个方面。
首先，系统的布线应合理规划，保证各个探测器和设备之间的连接可靠稳定。
其次，系统应具备自我监测和故障报警功能，能够及时发现和报告设备故障，确保系统的长期可靠运行。
最后，系统应定期进行测试和维护，确保设备和探测器的正常工作。
综上所述，发电厂集控楼区域火灾报警及消防联动控制系统的设计对于发电厂的安全运行至关重要。
通过合理布置火灾探测器、报警设备和消防联动控制设备，实现火灾的预警、自动灭火和联动控制，能够及时发现火灾、减少损失，并保证人员安全疏散。
因此，在发电厂集控楼区域的防火安全中，该系统的设计应受到充分重视。
潘东矿选煤厂集中控制系统初步设计
潘东矿选煤厂集中控制系统初步设计本科毕业设计说明书潘东矿选煤厂集中控制系统初步设计THE PRELIMINARY DESIGN FOR PANDONG MINE COAL PREPARATION PLANT CENTRALIZED CONTROLSYSTEM学院（部）：材料科学与工程学院专业班级：矿物加工工程09-3学生姓名：齐莉娜指导教师：刘海增副教授2013年6月7日潘东矿选煤厂集中控制系统初步设计摘要本论文根据现代化选煤厂集中控制系统的网络化、高度智能化、全面信息化等特点，并以淮南矿业集团潘东矿选煤厂为例，设计了一套选煤厂集中控制系统方案。
首先，先介绍了我国煤炭资源的状况以及所占总的能源消费比例，同时举出了选煤的必要性以及我国选煤厂建设的发展过程，并和国外选煤工艺发展做了比较。
其次，论文结合潘东矿选煤厂的选煤工艺流程，简要介绍了课题应用的理论原理。
然后，论文详细的介绍了该选煤厂集中控制系统的设计步骤。
最后，论文对本课题进行了总结讨论，说明了设计过程中存在的不足，指出了以后在学习和工作中仍需提升改进的地方。
关键词：选煤厂，集中控制，PLC，iFIXTHE PRELIMINARY FOR DESIGN OF PANDONG MINE PREPARATION PLANT CENTRALIZED CONTROLSYSTEMABSTRACTThis thesis is based on the modernization CPP centralized control system network, highly intelligent, comprehensive information technology and other characteristics, in the case of Huainan Mining Group Pandong Coal Preparation Plant, designed a centralized control system of preparation plant.First, the thesis introduce the situation of China's coal resources and the proportion of total energy consumption, and cited the need of coal preparation plant and the construction of the development process in China, and then compared with other foreign countries.Secondly, according to the production process of Pandong Coal Preparation, the thesis briefly introduced the application of theoretical principles topics.Then, the paper describes in detail the designing step of the preparation plant centralized control system.Finally, the paper summarizes the topics, and indicating the process deficiencies, it also pointed out the shortcomings what I have to improve in the later study and work.KEYWARDS：coal preparation plant ，centralized control，PLC , iFIX目录摘要 (I)ABSTRACT ........................................................... II 1 绪论.. (1)1.1我国煤炭资源的状况 (1)1.2煤炭洗选的必要性 (2)1.3选煤厂自动化的内容与发展状况 (2)1.4本课题研究的内容 (4)2淮南矿业集团潘东矿选煤厂简介 (5)2.1选煤厂工艺流程的主要特点 (5)2.2选煤厂工艺布置介绍 (5)2.2.1原煤受煤系统 (5)2.2.2原煤准备车间 (5)2.2.3主厂房布置 (6)3现场控制系统概述 (7)3.1选煤厂集中控制系统的实现目标 (8)3.2 选煤厂生产工艺系统对集中控制系统的要求 (8) 3.3 选煤厂生产自动控制系统的设计步骤 (9)3.4 可编程控制器（PLC） (10)3.4.1可编程控制器（PLC）的概述 (10)3.4.2可编程序控制器（PLC）的主要特点 (10) 3.4.3 可编程序控制器的循环扫描工作方式 (11) 3.4.4 PLC的I/O滞后现象 (13)3.5现场控制系统设计 (13)3.5.1集控系统基本配置方案 (13)3.5.2二次回路的控制 (14)3.5.3原煤准备车间配电室（1号站） (19)3.5.4主厂房二楼配电室（2号站） (21)3.5.5主厂房三楼配电室（3号站） (23)3.5.6压滤车间配电室（4号站） (24)3.5.7本地I/O站 (26)3.5.8可编程序控制器硬件系统配置图 (27)3.5.9可编程序控制器的配置图 (27)3.5.10接线图 (30)4.编程 (33)4.1 PLC的配置 (33)4.2原煤启车程序编写 (33)4.3原煤停车程序编写 (35)4.4禁启及禁启解除程序 (36)5.生产监控系统设计 (39)5.1iFIX概述 (39)5.2 iFIX设置 (40)5.3工艺流程图的绘制 (43)6.结论 (45)参考文献 (46)附录 (47)致谢 (48)1 绪论1.1我国煤炭资源的状况在我国的自然资源中，基本特点是富煤、贫油、少气，即煤炭总量比较丰富，而石油和天然气性对较少且开采比较困难。
选煤厂集中控制系统方案
选煤厂集中控制系统方案煤炭是世界上最重要的能源之一，煤矿和煤炭加工厂是煤炭产业链中非常关键的环节。
为了高效、安全地生产和管理煤矿和煤炭加工厂，煤炭厂集中控制系统被广泛应用。
本文将介绍一个1200字以上的选煤厂集中控制系统方案。
1.方案背景煤矿和煤炭加工厂是危险的工作环境，需要进行高效管理和控制。
传统的生产方式依赖于人工操作，效率低下且容易出现事故。
因此，建立一个集中控制系统是十分必要的，它可以提高生产效率、减少安全风险并降低运营成本。
2.方案目标本方案的主要目标是实现对煤矿和煤炭加工厂的全面控制，包括设备监控、生产调度、安全管理等方面。
同时，该系统应该具备可扩展性和灵活性，能够满足不同规模和需求的煤矿和煤炭加工厂。
3.方案原理该集中控制系统的核心原理是将煤矿和煤炭加工厂的所有设备和工艺流程进行信息化和自动化集成。
通过数据采集、传输和处理，实现对设备状态的监控和控制、对生产任务的调度和管理、对安全事故的预警和处置等功能。
4.系统组成该集中控制系统主要由以下几个组成部分构成：4.1软件系统：包括设备监控系统、生产调度系统、安全管理系统等。
设备监控系统用于监测和控制煤矿和煤炭加工厂的设备状态，包括工艺流程、温度、压力等参数；生产调度系统用于优化生产计划和任务分配，提高生产效率和资源利用率；安全管理系统用于监测和预警潜在的安全风险并进行及时处理。
4.2硬件设备：包括传感器、执行器、控制器等。
传感器用于采集各种设备状态和工艺参数，执行器用于控制设备运行，控制器用于数据处理和联网通信。
4.3数据传输和通信网络：包括局域网、广域网、互联网等。
通过网络实现设备之间的数据传输和系统之间的通信，以实现数据共享和协同工作。
4.4数据中心：用于存储、管理和处理系统采集的数据。
数据中心应具备高可用性、可靠性和安全性，同时还需要支持数据分析和挖掘，以提供决策支持和生产优化。
4.5人机界面：包括监控终端、手机应用等。
通过人机界面，操作人员可以实时了解设备状态、生产进度和安全警报等信息，并进行相应的操作和控制。
煤矿井下综采工作面机电一体化集中控制系统设计
煤矿井下综采工作面机电一体化集中控制系统设计摘要：目前，我国煤矿自动化开采蓬勃发展，综采自动化工作面电气设备也随之获得了充足发展空间。
但是，因为在综采自动化工作面中，存在着数量比较多，而且操作起来也比较麻烦的问题。
因此，就必须要对电气设备进行集中控制，才能确保在煤矿开采期间的用电安全和综采自动化工作面的机电设备的安全。
为此，对综采工作面机电一体化集中控制系统设计进行了深入的研究，深化对综采工作面机电一体化集中控制系统设计的认识，对综采工作面机电一体化集中控制系统的应用进行了深入的探讨，为煤矿开采的安全和设备运行的稳定性奠定了基础。
关键词：煤矿井下；综采工作面；机电一体化；集中控制系统设计为提升综采自动化工作面机电一体化的控制效果，保证矿井下工作的安全开展，本文对矿山井下综采工作面机电设备集中控制系统的设计方法进行了研究，以期为提升综采自动化工作面机电一体化的控制效果，保证矿井下工作的安全开展提供有益的借鉴。
1煤矿井下综采工作面机电设备集中控制系统设计要求1.1实用性和可靠性以矿井下的生产技术与特点为依据，在建立综采工作面机电设备运行信息采集控制系统时，必须要与矿井作业的需求相一致，而且还要能够达到现场数据采集装置设计和安装所需的强度与刚性的标准，以满足中央控制的需求。
但是，由于综采作业面的环境比较复杂，而且在井下还存在着很多机电设备，因此在进行中央控制系统的设计时，需要对对数据采集环节的保护效果进行重视，从而保证系统可以长期可靠地运行。
1.2先进性最近几年，矿井下的综采设备不断地进行着更新换代，为了确保中央控制系统的可用性，就不能忽视它的先进性，以满足在将来的机电设备进行升级之后，对控制系统提出的需求，同时引进了最先进的信息化技术，以确保采集信息和控制指令能够顺畅地传递。
1.3兼容性与开放性目前，在矿井下进行综合开采时，使用的机电设备都是由各个厂商生产的，因此，在进行通讯时，需要对其进行兼容处理，并对其进行支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国家电力投资集团公司
燃煤电厂集中控制室典型设计页脚内容1
目录
前言 (1)
1 适用范围 (2)
2 设计依据 (2)
3 集控室布置的推荐方案 (2)
4 集控室装饰设计 (8)
前言
本标准编制时，充分调研了国内大型火力发电厂集控室和在建核电厂主控室设计方案，对火电厂集控室和核电厂主控室在安全性、功能性和人因等方面的设计进行了比较、分析和研究。
遵照工业化的设计标准和人因工程的需求，引入核电控制室设计理念，体现人性化特点，对集控室控制的功能性、环境的适应性、运行的可操作性进行了深入研究，提出了燃煤电厂集控室在设备配置、布局和装饰等方面的标准化设计方案，以保证操作人员的工作舒适性，提高机组的运行安全性。
本标准用于规范和指导集团公司燃煤电厂的集控室设计。
1 适用范围
本标准适用于单机容量在300MW级及以上两机一控燃煤电厂集中控制室的设计。
对于单机一控、四机一控等方式，可参照使用本标准的相关部分。
2 设计依据
GB 50222-1995 建筑内部装修设计防火规范
GB 50660-2011 大中型火力发电厂设计规范
GB/T 13630-2015 核电厂控制室的设计
GB/T 22188 / ISO 11064 控制中心的人类工效学设计
GB/T 50087-2013 工业企业噪声控制设计规范
DL/T 5390-2014 发电厂和变电站照明设计技术规定
DL/T 1083-2008 火力发电厂分散控制系统技术条件
DL/T 575-1999 控制中心人机工程设计导则
ISO 9241 办公环境下交互式计算机系统的人类工效学
Q/CPI 182-2015 中电投集团火电工程设计控制标准
3 集控室布置的推荐方案
3.1 控制方式和控制功能
按照炉、机、电全能值班运行模式，宜采用炉、机、电、网、辅集中控制方式。
集控室主要监控功能包括：
（1）LED显示屏显示全厂主要生产信息。
（2）操作员站监控炉、机、电、网及辅助系统。
（3）大屏幕液晶显示器显示炉、机、电控制系统信息画面和全厂视频监视画面。
（4）值长台监控全厂生产信息、浏览主要视频监控画面、管理厂内办公及业务流程。
3.2集控室标准化配置
集控室内主要布置辅助监视屏、控制台、火灾报警中央控制盘等设备，同时考虑值长和通讯台的工作场地。
集控室内推荐的主要设备配置见表3.2。
操作台上应设置独立于控制系统的硬接线后备操作按钮，具体项目应符合《大中型火力发电厂设计规范》（GB 50660-2011）15.9.8中的相关规定。
表3.2 集控室内设备配置
说明：
（1）上述清单为推荐配置，各执行单位可根据控制设备实际情况进行调整，但总量不宜超过此清单。
（2）大尺寸液晶显示屏的显示功能可以根据工程实际情况进行调整，但总量不宜超过此清单。
（3）关于ECMS控制站的说明：上表为电气设备采用ECMS监控方式时推荐的配置。
其它方式可配置为：
A．电气设备全部纳入DCS监控，取消ECMS相关设备。
B．电气设备仅采用ECMS监测方式时，操作员站可按机组配置1套，机组间互联，并取消ECMS值长站。
3.3集控室布置的推荐方案
两台机组的辅助监视屏、控制台面设备布置顺序应一致。
推荐采用直线型或弧线型并排布置。
控制台前的净空距离应使运行区的长、宽比例协调。
推荐的集控室直线型布置方案见图3.3-1，弧线型布置方案见图3.3-2，布置图编号说明见表3.3。
图3.3-1 直线型布置
图3.3-2 弧线型布置
表3.3 集控室设备编号表
3.4 推荐方案的适用性：
（1）两种方案均可布置在集控楼内、除氧煤仓间运转层、主厂房固定端运转层、主厂房扩建端运转层等位置，并可以根据主厂房的总体布置情况进行旋转和调整。
（2）两种方案集控室总面积约为17.2m×10m，其宽度可以根据工程实际情况进行适当调整，但不宜超过两个柱距。
在集控室周围宜设置交接班室、更衣室、会议室等辅助性的房间。
（3）集控室不宜过多参观人员同时进入，可外设参观走廊。
建议参观走廊的净宽不小于1.8m。
（4）打印机也可选择布置在单独的打印机间，以降低集控室的噪声。
4 集控室装饰设计
4.1 集控室环境色彩要求见表4.1-1和表4.1-2
集控室明度配比：顶棚＜墙面＜踢脚线＜地面
表4.1-1装饰表面反射系数推荐值
表面位置色彩反射系数ρ
（%）
构件
上部白色ρ≥80天花板中部淡色50＜ρ＜60墙面
中部淡色20＜ρ＜60工作面下部深色20＜ρ＜30地板
表4.1-2 集控室区域色彩方案表
项目
位
置
色彩色彩范围
0 1
天
花
C:1M:1Y:1K:0-
C:5M:3Y:3K:0
0 2
墙
面
C:8M:6Y:6K:
0-
C:22M:18Y:18
K:0
0 3
操
作台
C:14M:11Y:11K
:0-
C:22M:18Y:18
K:0
0 4地C:38M:30Y:31
K:0-
项目
位
置
色彩色彩范围
面C:69M:63Y:5
4K:41
0 5
座
椅
C:43M:33Y:3
6K:1-
C:74M:67Y:6
7K:88
4.2集控室其它方面要求见表4.2
表4.2 集控室配置标准
序
号
内容参数备注
0 1照
明照度
0.75m参考工作面平面照度参考值
为500lx，工作面邻近0.5m区域照度
300lx
智能控制
系统，随时间
自动调整
色温采用暖白色，建议采用3300~5300K
0 2显
示器
亮度＞35cd/㎡
字符
高度
＜45’，＞16’
笔画
宽度
字符高度的1/12~1/16字符
间距
＞字符高度10%
字间
距
＞字符高度16/1~1/8行间
距
字符高度的50%~100%对比
度
Cr≥7:1
颜色
数目
＜11
彩色
图像视觉
搜索
＜6
0 3家
具
反射
系数
20%~60%
0 4温
度夏季t=22~28℃，冬季t=18~24℃室内温度变化不大于5℃/h
0 5湿
度夏季φ=40%~65%，冬季φ=30%~60%，
0 6噪
声
55~60dB
说明：
（1）集控室照明采用智能控制系統，对光源的照度和色温等进行控制和转换，自动调节集控
室照明。
集控室照明推荐考虑人因智能控制，以改善运行视觉条件。
（2）集控室温度在凌晨应能自动增加1℃到2℃，以弥补操作员昼夜节律。
（3）为了避免对工作人员造成震惊，听觉警报应比集控室背景声音频率差小于15dB。
（4）集控室的装饰应考虑企业文化的融入。
4.3装饰效果图
直线型布置效果图见图4.3-1和4.3-2，弧线型布置效果图见图4.3-3和4.3-4。
图4.3-1 直线型布置效果图（一）页脚内容11
图4.3-2 直线型布置效果图（二）页脚内容12
图4.3-3 弧线型布置效果图（一）页脚内容13
图4.3-4 弧线型布置效果图（二）页脚内容14。
