家庭电路故障习题练习
电路故障的练习题
电路故障的练习题一、选择题（共10题，每题2分，共20分）1. 在下列元器件中，哪一个是电子元器件？A. 电源开关B. 电阻C. 开关D. 电池2. 当电路中某条电线发生短路时，会导致什么情况？A. 电路断开B. 电路过载C. 电路短路D. 电路过压3. 以下哪个是电路中常见的保护元件？A. 按钮开关B. 蜂鸣器C. 电容器D. 保险丝4. 在电路中，电流的单位是什么？A. 欧姆B. 安培C. 伏特D. 瓦特5. 下列元器件中，哪一个可以用来调节电流大小？A. 电阻B. 电容器C. 电感器D. 发光二极管6. 在直流电路中，电流的方向是怎样的？A. 从正极到负极B. 从负极到正极C. 随机方向D. 没有固定方向7. 下列哪个元器件可以将交流电转化为直流电？A. 电容器B. 二极管C. 晶体管D. 电位器8. 在电路中，电阻用来干什么？A. 控制电流B. 储存电荷C. 放大信号D. 产生电压9. 下列哪个元器件被用于保护其他元件免受过电流的损害？A. 电容器B. 电位器C. 变压器D. 保险丝10. 在串联电路中，总电阻等于什么？A. 单个电阻的和B. 单个电阻的乘积C. 单个电阻的平均数D. 单个电阻的倒数二、填空题（共5题，每题4分，共20分）1. 三个电阻分别为10欧姆、20欧姆和30欧姆的串联电路中，总电阻为________欧姆。
2. 当电阻为600欧姆，电流为0.5安培时，该电路的电压为________伏特。
3. 电流为4安培，电阻为8欧姆的并联电路中，总电流为________安培。
4. 一个并联电路中，三个电阻分别为10欧姆、20欧姆和30欧姆，求总电阻为________欧姆。
5. 当一个8欧姆的电阻上通过5安培的电流时，该电路的电压为________伏特。
三、判断题（共5题，每题2分，共10分）1. 电路中电阻值越大，通过它的电流就越小。
2. 交流电的电流方向在周期内是改变的。
3. 并联电路中，总电流等于各分支电路的电流之和。
电路故障专题练习
电路故障专题练习姓名：1、如图所示电路，闭合开并，两只灯泡都不亮，且电流表和电压表的指针会都不动。
现将两灯泡L1和L2¬的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表的指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是（）A．从ａ点经电流表到开关这段电路中出现断路B．灯泡Ｌ1的灯丝断了C．灯泡Ｌ2的灯丝断了D．电流表和两个灯泡都坏了2、在如图所示的电路中，电源电压不变。
闭合开关S后，灯L1、L2都发光。
一段时间后，其中的一盏灯突然熄灭，而电压表V1的示数变大，电压表V2的示数变小。
则产生这一现象的原因是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路3、如图，闭合开关后，发现L1和L2都不亮。
为了检查电路中的故障，用电压表去测电压，使电压表的“+”接线柱与a点相连，用另一接线柱分别与b、c、d相连时，电压表的读数为5.6伏，与e相连时的读数为0。
根据上述结果，可以判断：完好的元件有________________；发生故障的元件有____________；不能判断的部分有_____________。
4、在如图4所示的电路中，电源电压不变。
闭合电键K后，灯L1、L2都发光。
一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）(A)灯L1短路。
(B)灯L2短路。
(C)灯L1断路。
(D)灯L2断路。
5、在图5所示的电路中,电源电压不变。
闭合电键K，电路正常工作。
一段时间后，发现其中一个电压表示数变大，则（）(A)灯L可能变亮。
(B)灯L亮度可能不变。
(C)电阻R可能断路。
(D)电阻R可能短路。
6、在图6所示的电路中，电源电压不变。
闭合电键K后，灯L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表V l的示数变小，电压表V2的示数变大，则产生这一现象的原因是（）(A)灯L1断路。
(B)灯L l短路。
(C)灯L2断路。
家庭电路故障分析
家庭电路故障分析专题1．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试电路中的C、D两点，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线上A点和零线上B点时，氖管在测A点时能发光，在测B点时不发光．那么可以判定故障是电路中的_____（选填“AC”、“CD”或“BD”）段_____（选填“短路”或“断路”）．2．小明想在家里安安装一盏照明灯，如图是他设计的电路，图中的虚线框内是开关和电灯的位置，则A位置是_____，B位置是_____；小明请电工师傳正确安装完毕，闭合开关，电灯不亮，此时电工师傅用测电笔分別测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则电路的故障为_____．3．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路．图中虚线框1和2处应接入开关和电灯，则开关应装在________方框处（选填“1”或“2”）．安装完毕后，闭合a b c点时，测电笔开关，电灯不亮，且电路中其它用电器都停止工作；用测电笔分别测试,,的氖管都发光，则电路的故障可能为______________．4．如图所示，当开关s闭合后，发现电灯L不亮，用测电笔测试a、b、c、d各点，若氖管发光出现下列情况时，判断电路的可能故障：（1）测电笔只在a、d点发光：_____；（2）测电笔只在b点不发光：_____；（3）测电笔在a、b、c、d各点都发光：_____。
5．人们使用两脚插头台灯时，往往会随意插入两孔插座中．如图所示，小明将台灯（图乙）的两插头插入家庭电路两孔插座（图甲）CD中（图丙是台灯的电路图，AB表示台灯的两插头），连接情况是A与C、B与D孔连接，闭合台灯开关S1，发现台灯L1不亮，电路中开关及导线良好，用测电笔测M点，氖管不发光，再测N点，测电笔发光，则可知台灯L1出现故障是_____（填“断路”或“短路”）现象．这种插入法，在断开开关情况下，接触台灯接点N时_____（填“会”或“不会”）触电，6．小明家买了新房，他为自己房间安装一盏照明灯和一个插座，如图所示是他设计的电路．图中虚线框1和2是电灯或开关的位置，则开关应装在方框_____中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试d、e、f点时，测电笔的氖管都发光，则电路的故障为_____________．当发现家用电器或电线着火时，必须先_______电源，然后再救火．7．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在____方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障为_____．8．家庭电路中，电灯正常发光。
家庭电路故障练习题
家庭电路故障及判断学会判断家庭电路常见的故障不仅能提高学生学以致用的意识，还能解决实际生活中的问题，培养学习兴趣。
所以，家庭电路的故障及判断是常考的题型之一，家庭电路常见故障有：开路、短路和线路故障。
1．开路电灯不亮，用电器不工作，表明电路中出现开路。
开路时电路中无电流通过，该故障可用测电笔查出。
2．短路短路就是指电流没有经过用电器而直接构成通路。
发生短路时，电路中的电阻很小，电流很大，保险丝自动熔断。
判断短路故障的常见方法是：断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，若发现这个灯泡正常发光，则电路中存在短路；若发现这个灯泡发光较暗，则电路可能是正常的。
3．线路故障线路故障的一个原因是线路连接处接触不良，线路故障的另一个原因是线路严重老化。
一、出现断路，用测电笔判断例1．（2009 杭州）如图1所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。
某同学用测电笔测试灯头的两根电线C、D，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A 和零线B时，氖管在测火线A时能发光，在测零线B时不发光。
那么可以判定故障是（）A．火线和零线短路B．电灯L短路 C．电线AC段某处断路 D．电线BD 段某处断路点拨：家庭电路中的两根电线，一根是火线，另一根是零线，它们间的电压是220V。
正常情况下，零线与大地之间电压为零（这便是“零线”名称的由来），火线与大地之间电压是220V，能使测电笔发光（这便是“火线”名称的由来）。
题目中，测电笔在测试A、C、D时，氖管都发光，表明这三处都与大地间有电压。
这说明C、D之间无电压，这就是灯泡虽然与火线联通，但不会发光的原因。
我们也可以用排除法来判断：如果选A或B，火线和零线短路及电灯L短路，都会使电路中电流过大，造成保险丝没有熔断，二题目告诉我们保险丝没有熔断；若选C，AC段某处断路，会使C与火线脱离接触，就不会使测电笔的氖管发光。
家庭电路的故障专项练习

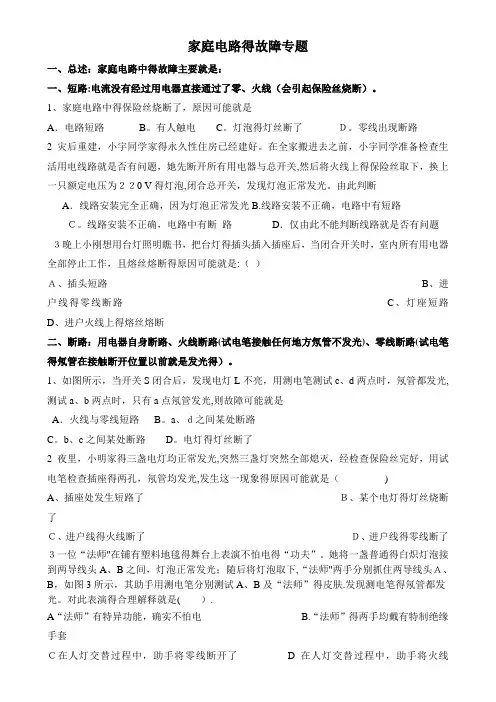

家庭电路得故障专题一、总述：家庭电路中得故障主要就是：一、短路:电流没有经过用电器直接通过了零、火线（会引起保险丝烧断）。
1、家庭电路中得保险丝烧断了，原因可能就是A．电路短路B。
有人触电C。
灯泡得灯丝断了Ｄ。
零线出现断路2 灾后重建，小宇同学家得永久性住房已经建好。
在全家搬进去之前，小宇同学准备检查生活用电线路就是否有问题，她先断开所有用电器与总开关,然后将火线上得保险丝取下，换上一只额定电压为２２0 V得灯泡,闭合总开关，发现灯泡正常发光。
由此判断A．线路安装完全正确，因为灯泡正常发光B.线路安装不正确，电路中有短路Ｃ。
线路安装不正确，电路中有断路D．仅由此不能判断线路就是否有问题３晚上小刚想用台灯照明瞧书，把台灯得插头插入插座后，当闭合开关时，室内所有用电器全部停止工作，且熔丝熔断得原因可能就是:（）Ａ、插头短路B、进户线得零线断路C、灯座短路D、进户火线上得熔丝熔断二、断路：用电器自身断路、火线断路(试电笔接触任何地方氖管不发光)、零线断路(试电笔得氖管在接触断开位置以前就是发光得）。
1、如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光,测试a、b两点时，只有a点氖管发光,则故障可能就是A．火线与零线短路B。
a、ｄ之间某处断路C。
b、c之间某处断路D。
电灯得灯丝断了2 夜里，小明家得三盏电灯均正常发光,突然三盏灯突然全部熄灭，经检查保险丝完好，用试电笔检查插座得两孔，氖管均发光,发生这一现象得原因可能就是（)A、插座处发生短路了Ｂ、某个电灯得灯丝烧断了Ｃ、进户线得火线断了Ｄ、进户线得零线断了３一位“法师"在铺有塑料地毯得舞台上表演不怕电得“功夫”。
她将一盏普通得白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下,“法师"两手分别抓住两导线头Ａ、B，如图3所示，其助手用测电笔分别测试A、B及“法师”得皮肤.发现测电笔得氖管都发光。

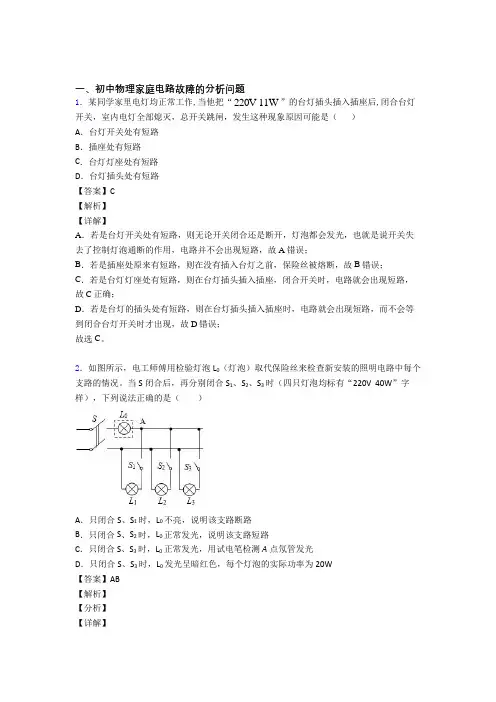

中考物理 家庭电路故障的分析问题 培优练习(含答案)含答案
一、初中物理家庭电路故障的分析问题1．某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（）A．台灯开关处有短路B．插座处有短路C．台灯灯座处有短路D．台灯插头处有短路【答案】C【解析】【详解】A．若是台灯开关处有短路，则无论开关闭合还是断开，灯泡都会发光，也就是说开关失去了控制灯泡通断的作用，电路并不会出现短路，故A错误；B．若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，故B错误；C．若是台灯灯座处有短路，则在台灯插头插入插座，闭合开关时，电路就会出现短路，故C正确；D．若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现，故D错误；故选C。
2．如图所示，电工师傅用检验灯泡L0（灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况。
当S闭合后，再分别闭合S1、S2、S3时（四只灯泡均标有“220V 40W”字样），下列说法正确的是（）A．只闭合S、S1时，L0不亮，说明该支路断路B．只闭合S、S2时，L0正常发光，说明该支路短路C．只闭合S、S3时，L0正常发光，用试电笔检测A点氖管发光D．只闭合S、S3时，L0发光呈暗红色，每个灯泡的实际功率为20W【答案】AB【解析】【分析】【详解】A．只闭合S、S1时，L0不亮，说明电路无电流，电路不通，该支路断路，故A正确；B．只闭合S、S2时，L0正常发光，说明L0两端电压等于电源电压220V，则电路为L0的简单电路，可知该支路L2短路，故B正确；C．只闭合S、S3时，L0正常发光，说明L0两端电压等于电源电压220V，则电路为L0的简单电路，可知该支路L3短路，A点与零线相连，试电笔检测时氖管不发光，故C错误；D．只闭合S、S3时，L0发光呈暗红色，两灯均未正常发光，由串联分压可知此时两灯泡各分一半电压，由2UPR可知若灯丝电阻不变，则实际功率为额定功率的四分之一，即10W，但灯丝电阻受温度影响，且温度越高，电阻越大，则实际功率无法计算，故D错误。
中考物理 家庭电路故障的分析问题 培优 易错 难题练习(含答案)附详细答案
一、初中物理家庭电路故障的分析问题1．如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。
在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。
下列分析合理的是（）A．一定是电路超负荷工作B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光C．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都不发光D．只取下灯泡，再用测电笔检测灯座的两个接线柱，氖管都发光【答案】D【解析】【分析】【详解】A．熔丝熔断的原因是电路超负荷运作或电路短路，在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，此时洗衣机没有工作，所以不是电路超负荷运作，应该是洗衣机插头出现短路，故A不符合题意；B．断开S1、S2，三孔插座的左孔无法与火线相连，因此用测电笔检测三线插座的左孔，氖管不发光，故B不符合题意；C．只断开S2，开关S1的两个接线柱仍然与火线相连，所以再用测电笔检测开关S1的两个接线柱时，氖管均发光，故C不符合题意；D．只取下灯泡，灯座左侧接线柱通过开关S1与火线相连，灯座右侧接线柱通过热水器与火线相连，所以再用测电笔检测灯座的两个接线柱，氖管都发光，故D符合题意。
故选D。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
家庭电路故障分析(含答案)
1、小明把台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是：（）A、开关短路；B、插头短路；C、插座短路；D、灯座短路。
2、小明刚把台灯插头插入插座，还未闭合台灯开关，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是：A、开关短路；B、插头短路；C、插座短路；D、灯座短路。
3、家庭电路中保险丝被烧断，可能原因是：A、电路中同时使用的用电器总功率过大；B、电路中出现短路；C、电路中某盏开关短路；D、保险丝选用太细。
4、家庭电路中装有符合规格的保险丝，如果电路发生短路，请你想象一下，发生的现象是下列哪一个：A、灯泡熄灭；B、灯泡发暗；C、灯泡被烧坏；D、灯泡特别亮。
5、王强同学家中保险丝熔断后，正确的做法是：A、断开电闸，更换一根相同规格的保险丝，再闭合电闸；B、断开电闸，更换额定电流更大的保险丝，再闭合电闸；C、断开电闸，用铜丝或铁丝替代保险丝，以免被再次烧断，再闭合电闸；D、断开电闸，排除故障，再更换保险丝，最后闭合电闸。
6、空气开关跳闸后，复位时又立即跳起，这可能是：（）A、电路中有短路现象；B、电路中出现开路现象；C、电路中总功率过大；D、空气开关的额定电流过小。
7、小明家新安装了一盏电灯，当开关闭合时，发现电灯不亮，空气开关跳闸，其原因可能是：A、开关接触不良；B、开关内部短路；C、灯泡灯丝断了；D、灯头内部短路。
8、如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。
小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡。
当只闭合开关S、S1时，L0和L1都呈现暗红色；当只闭合开关S、S2时，L0正常发光，L2不发光，由此可以确定：（）A、L1灯头断路；B、L1灯头短路；C、L2灯头断路；D、L2灯头短路。
9、小强学习了家庭电路的知识后，回家安装了一盏电灯，闭合开关后发现电灯不亮，他用测电笔检测，图中的a、b、c、d、e、f处均为检测点，根据他的检测结果判断：(1)a、b、c、d、e处测电笔氖管都发光，可能故障是：；（2）a处测电笔氖管发光b、c、d、e、f处氖管都不发光，可能故障是：；（3）a、b处氖管发光，c、d、e、f处氖管不发光，可能故障是：；（4）a、b、c、d处氖管发光，e、f处氖管不发光，可能故障是：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
家庭电路故障训练题汇编家庭电路故障也有断路(或称开路）和短路两种，但一般发生短路后会使电路中的熔丝熔断，或使空气开关跳闸而使电路又变成开路。
另外，当电路中过载时，也会使电路中的熔丝熔断，或使空气开关跳闸而使电路变成开路。
具体有一下几种情况：1、开路电灯不亮，用电器不工作，表明电路中出现开路。
开路时电路中无电流通过，该故障可用测电笔查出。
2、短路短路就是指电流没有经过用电器而直接构成通路。
发生短路时，电路中的电阻很小，电流很大，保险丝自动熔断。
若保险丝不合适，导线会因发热，温度迅速升高，而引发火灾。
3、过载电路中用电器过多或总功率过大，导致通过导线的总电流大于导线规定的安全电流值。
出现这种情况轻者导致用电器实际功率下降；重者导线会因过热而引发火灾。
4、漏电如果导线外层或用电器的绝缘性能下降，则有电流不经用电器而直接“漏”入地下，漏电会造成用电器实际功率下降，也能造成人体触电。
使用漏电保护器能预防漏电的发生。
一、家庭电路的检查方法有一下几点（一）、使用测电笔判断电路故障的要点（1）如果测电笔的氖管能发光，说明:所测点到电源火线之间没有断。
（2）如果零线也能使测电笔的氖管能发光，说明零线断了。
例1、如图所示，开关S闭合后灯L不发光，用测电笔测试电灯两接线处和插座两孔均能使测电笔氖管发光，经检查，保险丝未烧断，开关完好，以下四种判断中正确的是：A灯泡发生短路B灯泡发生断路C进户火线烧断 D 进户零线烧断（二）、用电灯检查例2、小明家在新家装修时，家庭电路安装好后，电工为了检验电路中是否存在短路现象，去掉熔丝后，在熔断器上接一试验灯泡进行诊断.（1）．闭合开关，试验灯泡正常发光，其他电灯不亮，说明电路__________（2）．闭合开关，试验灯泡和灯L都发光，但都较暗，说明电路__________ 。
（3）．闭合开关，试验灯泡和灯L都不发光，说明电路__________ 。
（三）、用导线检查例3、如图所示，闭合开关后，电灯不亮，已知是电路中af之间有一处断路，请用工具检查出故障部位。
说出使用的工具和判断方法。
a、b、c、d、e、f是六个检测点。
正确的方法：用一根带绝缘层、两端露出铜丝的导线，一端接在a点，另一端分别依次碰触b、c、d三点。
如果在某点时灯能亮，则说明该点与上一点之间存在断路。
如果都不亮,则说明是ef间有断路.二、常见家庭电路典型试题解析例1、小张晚上回家后开灯灯不亮，电冰箱也停止了工作，经检查熔丝未断，用测电笔测试室内电路，氖管均能发光，由此可判断（）A、进户火线开路；B、进户零线开路C、灯泡全部烧坏D、电路中某处短路分析：因熔丝未断，说明电路中没有短路现象，故障原因只能是开路，可排除D答案；测电笔测试室内电路，氖管均能发光，说明火线没有断，可排除A答案；所以只可能是进户零线断开了。
答案：B例2、如图所示闭合开关后，灯泡不亮，经检查熔丝未断，用测电笔测试导线接头A、B、C、三处，氖管都发光，测试D处，氖管不亮。
则故障是（）A、A处接线松动B、开关接触不良C、灯泡与灯座松动D、与灯座连接的零线断了既CD导线断了分析：因熔丝未断，说明电路中没有短路现象，故障原因只能是开路；用测电笔测试导线接头A、B、C、三处，氖管都发光，说明A、B、C、各点与火线是相通的，可排除A、B、C答案；因测试D处，氖管不亮，故选D。
例3、如图所示闭合开关后，灯泡不亮，经检查熔丝未断，用测电笔测试导线接头A、B、C、D四处，氖管都发光。
则故障是（）A、进户零线断了B、开关接触不良C、灯泡与灯座松动D、与灯座连接的零线断了既CD导线断了分析：因熔丝未断，说明电路中没有短路现象，故障原因只能是开路。
测电笔测试导线接头A、B、C、D四处，氖管都发光，说明A、B、C、D各点与火线是相通的，由此可排除B、C、D答案。
故选A。
例4、小王用图所示的电路做实验，检查完电路后，接通电源，当闭合开关后，发现灯不亮，但保险丝没有熔断，用测电笔测试导线接头A、B、C、D 四处，氖管都发光，测试E处氖管不亮，则故障是（）A、进入插头的火线开路B、开关B、C间开路C、电灯C、D间开路D、导线D、E间开路例5、小明家里只开一盏电灯，其他用电器都不用，为了看电视，他在电视机开关闭合之前，将电视机的两脚插头插入两孔插座中，结果电灯立即熄灭，经检查灯泡是好的，熔断器烧断，则产生这种现象的原因是（）A、进户火线开路B、电路中用电器总功率过大C、电视机的插头内有短路D、两孔插座内原来已经有短路了分析：熔断器烧断说明电路中电流过大，可先排除开路的可能，故A先排除；而造成电流过大的原因有短路和总功率过大，因小明家里只开一盏电灯，其他用电器都不用，可排除总功率过大，故排除B答案；可是如果两孔插座内原来已经短路了，电灯就不可能发光，因此可以判断电视机的插头内有短路。
故答案选C。
例6 （2006年江苏镇江市）小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插人书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是（）A．进户线火线上的熔丝烧断B．进户线零线断了C．书桌边的插座与零线断开D．书桌边的插座与火线断开点拨：家庭电路中的两根电线，一根是火线，另一根是零线，它们间的电压是220V。
正常情况下，零线与大地之间无电压，火线与大地之间电压是220V。
测电笔的氖管只要发光，就表明它接触的是火线。
这样可排除选项中的A、D ，再根据把台灯插头插入其他插座，台灯能正常发光，可排除B。
故选C 。
例7（2006年江苏连云港市）暑期，徐延同学家新装了一台3kW的空调机，试用了一会儿，家中突然停电，检查发现熔丝断了。
导致上述故障的原因可能是( )A．插头和插座接触不良 B．电路中用电器的总功率过大C．空调机内部断路 D．控制空调机的开关短路点拨：熔丝断了，只可能有两个原因：短路和过载。
选项A、C都是电路中出现开路，不会造成熔丝熔断。
选项D开关短路，不是电路短路，只会造成开关常闭。
选项B中用电器的总功率过大，导致通过熔丝的总电流大于熔丝的熔断电流，使熔丝熔断。
例8 （2006年江西省南昌市）小亮在开着空调的书房里复习功课，妈妈在厨房忙着做晚饭，当她把电饭煲的插头插入插座时，家里的空气开关就“跳闸”了，原因可能是电饭煲插头内部发生了，导致电路中过大，引起“跳闸”．点拨：空气开关在电路中发生短路、过载、欠压（电压过低）等异常情况时能自动切断电路。
从本题情况看，空气开关“跳闸”只可能是短路引起的。
例9. 暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场.调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮.根据学过的物理知识回答：（1）“超负荷”是指电路中的过大（选填“电流”或“电阻”）.（2）使火灾发生的理论依据是.（3）请你提出一条预防这种火灾发生应采取什么措施.分析：电线超负荷是生活用语，它实际就是指物理中的过载，是由电路中电流过大引起的。
物理中为研究问题的方便，一般忽略导线的电阻，这是一种理想化的方法.但家庭电路中导线的电阻是不能忽略的，当电路中电流过大时，根据发热功率的公式：P =I2R（R为输电线的电阻），单位时间内产生的热量就多，从而引发火灾。
要预防这种火灾，就可以从用电器和输电线两个方面考虑.例10.在家庭电路中常常发生：在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断；有时是在台灯插头插入插座后，闭合台灯开关，室内其他灯全部熄灭，保险丝熔断，引起这两种故障的最大可能是（）A.前者是插座短路，后者是灯泡短路B.前者是插头短路，后者是灯泡短路C.两者都是插座短路D.两者都是插头短路分析:台灯插头没有插入插座，室内其他电灯不熄灭，说明其他地方的电路都是好的，插座是没有短路的.当台灯开关断开、插头插入插座时，保险丝熔断，说明插头内部发生短路。
当台灯插头插入插座后，再闭合开关时，保险丝才断，说明开关没有闭合时，插头插入插座，并没有发生短路，开关闭合上才发生短路，则短路处应在开关和灯泡之间的电路上，因此审题要清楚，解答才能正确.应选B.例11. 小明家中的4盏电灯突然全部熄灭了，他检查保险丝发现未熔断，于是用测电笔测试室内各处电路，氖管均不发光，他作出如下判断，正确的是（）A.室内用电器短路了B.进户的火线开路了C.进户的零线开路了D.灯丝都给烧断了分析:家中的电灯突然熄灭，而保险丝未熔断，看来不是短路，而是开路。
用测电笔去测试各处电路，氖管均不发光，说明各处都不带电，线路断了，并且断的不是灯丝，因为若是灯丝烧断，那么接火线的那一端应该带电，测电笔测试与火线相连的那端时，氖管应是发光.应选B.课后练习：1、（2006年泰安市非课改区）如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是A．火线与零线短路B．a、d之间某处断路C．b、c之间某处断路D．电灯的灯丝断了2、（2006年宁波市）小明把台灯插头插人插座，当他闭合台灯开关时．室内其他电灯全部熄灭。
检查发现保险丝熔断。
造成这一故障的原因可能是（）A．灯座短路B．插座短路C．插头短路D．开关短路3、（2006年江西省）中考前，爸爸为了小亮在家有一个舒适的学习和生活环境，新买了一台空调，安装好后，刚一使用，家里所有用电器都停止了工作，经检查发现保险丝已熔断．（l）试分析保险丝熔断的原因．（2）要使接人空调后，家中所有用电器都能正常工作，该家庭电路应如何改进？4、如图是某居民家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍能工作。
拔出电饭煲的插头，电热壶仍不能工作。
把测电笔分别插入插座的左、右插孔，氖管均能发光。
若电路中不仅有一处故障，则（）A.电热壶所在电路的B、D两点间断路B.插座的接地线断路C.插座左右插孔短路 D.电路的C、D两点间导线断路5、原来室内的电灯都能正常发光。
在台灯开关断开的情况下，把台灯插头插入插座中，室内电灯全部熄灭，保险丝熔断。
发生这一现象的原因可能是：A．台灯功率过大B．台灯灯座处有短路C．台灯插头有短路D．插座处有短路6. 物理小组的同学们练习安装家庭电路，李明同学按图4所示电路安装电路，闭合所有开关，发现灯均不亮，他作了如下的测试，请你帮助他分析原因：（1）他用测电笔测试电路各接头处时，氖管都发光，其故障是 .（2）他用测电笔测试电路各接头处时，氖管都不发光，故障可能是 .（3）后来，老师要求不用测电笔，只用一个额定电压为22O V的电灯作为检验灯泡来进行检查.李明同学想了一下，马上断开开关并取下保险丝，将检验灯泡连在原来接保险丝的位置，同时将所有的用电器断开.如果检查L1支路只闭合闸刀开关和S1，此时检验灯泡是联在电路中；若检验灯正常发光，则该支路；若检验灯不发光，则该支路；若检验灯发光较暗，则该支路 .若李明同学在连接电路时，将电路某处连成了短路；闭合所有开关，检验灯一定 .（4）若只断开S1，检验灯的亮度不变，说明 .（5）若只断开S1，检验灯的亮度变暗，说明 .7.（2008烟台市）在家庭电路中常常发生：在台灯插头插入插座后，闭合台灯开关，室内其它电灯熄灭，保险丝熔断．有时在台灯开关断开的情况下，把台灯插头插入插座时，室内其它电灯全部熄灭，保险丝熔断．引起这两种故障的最大可能（）A.前者是插座短路，后者是灯泡短路B.前者是灯泡短路，后者是插座短路C.两者都是插座短路D.两者都是插头短路8.（2008扬州）小红的妈妈从市场上买了一只廉价台灯，装上“220V 25W”的灯泡后，将插头插入家庭电路的时，室内电灯立即全部熄灭。
