干式变压器与油浸变压器的区别
干式变压器与油浸式变压器各有何优缺点？
干式变压器与油浸式变压器各有何优缺点提起干式变压器与油浸式变压器，想必大部分电气人员都再熟悉不过了，但是如果说到干式变压器与油浸式变压器的区别及各自的优缺点，可能不少电气人员都是只知其一就不知其二的。
众所周知干式变压器与油变相比较，大多数是首选干式的，因初期造价差别不大，干式变压器放在配电室直接用母线连接至和低压进线柜，油变要专门设计变压器室，还要用低压封闭母线或密集母线连接至低压进线柜，长度至少五六米以上，干变母线因柜子相邻母线很短。
后期维护油变相比较维护量较大，如选用油变，较大容量的建议采用有油枕变压器，无油枕的容易漏油。
那么干式变压器与油浸式变压器各自具体有哪些优缺点呢？下面本文简明扼要地给大家讲一讲，看完文章，希望能给广大电气电气人员加深对干式变压器与油浸式变压器的了解。
01干式变压器的定义、规格、技术参数及运行环境要求(1)干式变压器的概述千式变压器是指铁芯和绕组不浸渍在绝缘油中的变压器。
干式变压器冷却方式有自然空气冷却(AN)与强迫空气冷却(PF)两种。
干式变压器结构类型有固定绝缘包封(SCB型)和不包封绕组结构两种。
从高低压绕组的相对位置看有同心与交迭式两种。
同心式结构简单，制造方便，大部分干式变压器采用这种结构。
交迭式主要用于特种变压器制造。
(2)干式变压器的规格以SCB-11-1250kVA/10KV/0.4kV千式变压器为例，来解释干式变压器型号的意义:在上面型号规格中，S表示三相电力变压器，C 表示变压器绕组为树脂浇成型固体，在C字母位置上G表示绕组外绝缘介质为空气，B为泊式绕组，在B的位置上R表示缠绕式绕组，11是系列号，1250kVA 为变压器额定容量，10kV为变压器一次侧额定电压，0.4kv为变压器二次侧额定电压。
(3)干式变压器技数①频率50Hz②空载电琉，要求少于4%③低压耐压强度:2kV/min无击穿④绝缘电阻低压侧不少于2MΩ⑤绕组连接方式:/Y/yn0，与D/yn0⑥线圈允许温升100K⑦散热方式:自然风冷或温控风冷⑧噪声系数小于30dB各种容量千式变压器(SCB型)损耗参数如表1所示。
干式变压器和油浸式变压器的优缺点
干式变压器与油浸式变压器得优缺点价格上干变比油变贵。
ﻫ容量上,大容量得油变比干变多。
在综合建筑内(地下室、楼层中、楼顶等）与人员密集场所需使用干变。
油变采用在独立得变电场所。
ﻫ箱变内变压器一般采用箱变。
户外临时用电一般采用油变。
在建设时根据空间来选择干变与油变,空间较大时可以选择油变，空间较为拥挤时选择干变。
ﻫ区域气候比较潮湿闷热地区,易使用油变。
如果使用干变得情况下，必须配有强制风冷设备。
1、外观ﻫ封装形式不同,干式变压器能直接瞧到铁芯与线圈,而油式变压器只能瞧到变压器得外壳；2、引线形式不同ﻫ干式变压器大多使用硅橡胶套管,而油式变压器大部分使用瓷套管;3、容量及电压不同ﻫ干式变压器一般适用于配电用,容量大都在１60０ＫV A以下，电压在１0KV以下,也有个别做到３５KV电压等级得；而油式变压器却可以从小到大做到全部容量,电压等级也做到了所有电压;我国正在建设得特高压1００0KV试验线路,采用得一定就就是油式变压器。
4、绝缘与散热不一样ﻫ干式变压器一般用树脂绝缘,靠自然风冷,大容量靠风机冷却,而油式变压器靠绝缘油进行绝缘,靠绝缘油在变压器内部得循环将线圈产生得热带到变压器得散热器(片）上进行散热。
５、适用场所干式变压器大多应用在需要“防火、防爆”得场所,一般大型建筑、高层建筑上易采用;而油式变压器由于“出事”后可能有油喷出或泄漏,造成火灾,大多应用在室外,且有场地挖设“事故油池”得场所。
6、对负荷得承受能力不同ﻫ一般干式变压器应在额定容量下运行,而油式变压器过载能力比较好。
7、造价不一样ﻫ对同容量变压器来说，干式变压器得采购价格比油式变压器价格要高许多。
干式变压器型号一般开头为SC(环氧树脂浇注包封式)、SＣR(非环氧树脂浇注固体绝缘包封式)、SG（敞开式)干式变压器与变压器有什么区别？“当然相同得就就是都就就是电力变压器，都会有作磁路得铁芯，作电路得绕组。
而最大得区别就就是在“油式”与“干式”。
干式变压器与油浸式变压器的优缺点及其区别!
变压器在电力系统中举足轻重，那么干式变压器和油浸式变压器的优缺点都是什么呢？价格上干变比油变贵。
容量上，大容量的油变比干变多。
在综合建筑内（地下室、楼层中、楼顶等）和人员密集场所需使用干变。
油变采用在独立的变电场所。
箱变内变压器一般采用箱变。
户外临时用电一般采用油变。
在建设时根据空间来选择干变和油变，空间较大时可以选择油变，空间较为拥挤时选择干变。
区域气候比较潮湿闷热地区，易使用油变。
如果使用干变的情况下，必须配有强制风冷设备。
1、外观封装形式不同，干式变压器能直接看到铁芯和线圈，而油式变压器只能看到变压器的外壳；2、引线形式不同干式变压器大多使用硅橡胶套管，而油式变压器大部分使用瓷套管；3、容量及电压不同干式变压器一般适用于配电用，容量大都在1600KVA以下，电压在10KV以下，也有个别做到35KV电压等级的；而油式变压器却可以从小到大做到全部容量，电压等级也做到了所有电压；我国正在建设的特高压1000KV试验线路，采用的一定是油式变压器。
4、绝缘和散热不一样干式变压器一般用树脂绝缘，靠自然风冷，大容量靠风机冷却，而油式变压器靠绝缘油进行绝缘，靠绝缘油在变压器内部的循环将线圈产生的热带到变压器的散热器（片）上进行散热。
5、适用场所干式变压器大多应用在需要“防火、防爆”的场所，一般大型建筑、高层建筑上易采用；而油式变压器由于“出事”后可能有油喷出或泄漏，造成火灾，大多应用在室外，且有场地挖设“事故油池”的场所。
6、对负荷的承受能力不同一般干式变压器应在额定容量下运行，而油式变压器过载能力比较好。
7、造价不一样对同容量变压器来说，干式变压器的采购价格比油式变压器价格要高许多。
干式变压器型号一般开头为SC（环氧树脂浇注包封式）、SCR（非环氧树脂浇注固体绝缘包封式）、SG（敞开式）干式变压器与油浸式变压器的区别“当然相同的是都是电力变压器，都会有作磁路的铁芯，作电路的绕组。
而最大的区别是在“油式”与“干式”。

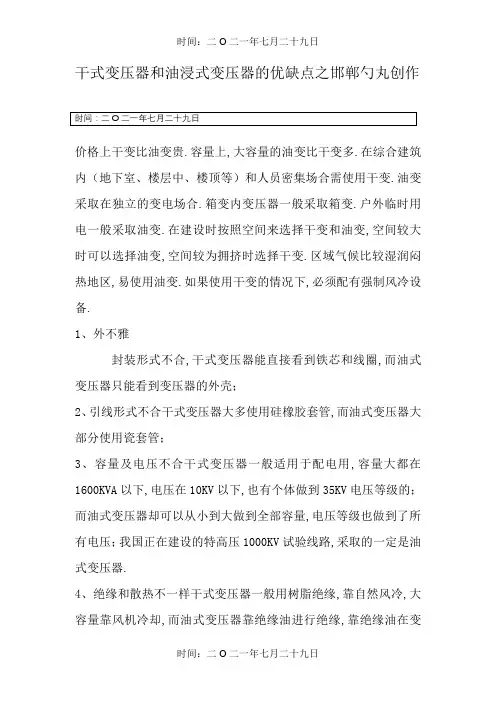

干式变压器和油浸式变压器的优缺点
干式变压器和油浸式变压器的优缺点之邯郸勺丸创作价格上干变比油变贵.容量上,大容量的油变比干变多.在综合建筑内（地下室、楼层中、楼顶等）和人员密集场合需使用干变.油变采取在独立的变电场合.箱变内变压器一般采取箱变.户外临时用电一般采取油变.在建设时按照空间来选择干变和油变,空间较大时可以选择油变,空间较为拥挤时选择干变.区域气候比较湿润闷热地区,易使用油变.如果使用干变的情况下,必须配有强制风冷设备.1、外不雅封装形式不合,干式变压器能直接看到铁芯和线圈,而油式变压器只能看到变压器的外壳；2、引线形式不合干式变压器大多使用硅橡胶套管,而油式变压器大部分使用瓷套管；3、容量及电压不合干式变压器一般适用于配电用,容量大都在1600KVA以下,电压在10KV以下,也有个体做到35KV电压等级的；而油式变压器却可以从小到大做到全部容量,电压等级也做到了所有电压；我国正在建设的特高压1000KV试验线路,采取的一定是油式变压器.4、绝缘和散热不一样干式变压器一般用树脂绝缘,靠自然风冷,大容量靠风机冷却,而油式变压器靠绝缘油进行绝缘,靠绝缘油在变压器内部的循环将线圈产生的热带到变压器的散热器（片）上进行散热.5、适用场合干式变压器大多应用在需要“防火、防爆”的场合,一般大型建筑、高层建筑上易采取；而油式变压器由于“出事”后可能有油喷出或泄漏,造成火灾,大多应用在室外,且有场地挖设“事故油池”的场合.6、对负荷的承受能力不合一般干式变压器应在额外容量下运行,而油式变压器过载能力比较好.7、造价不一样对同容量变压器来说,干式变压器的推销价格比油式变压器价格要高许多.干式变压器型号一般开头为SC（环氧树脂浇注包封式）、SCR（非环氧树脂浇注固体绝缘包封式）、SG（封闭式）干式变压器与变压器有什么区别？“当然相同的是都是电力变压器,都会有作磁路的铁芯,作电路的绕组.而最大的区别是在“油式”与“干式”.也就是说两者的冷却介质不合,前者是以变压器油（当然还有其它油如β油）作为冷却及绝缘介质,后者是以空气或其它气体如SF6等作为冷却介质.油变是把由铁芯及绕组组成的器身置于一个盛满变压器油的油箱中.干变常把铁芯和绕组用环氧树脂浇注包封起来,也有一种现在用得多的是非包封式的,绕组用特殊的绝缘纸再浸渍专用绝缘漆等,起到避免绕组或铁芯受潮.（又因为两者因工艺、用途、结构方面的分类办法不合派生出不合的类别,所以我们从狭义的角度来说）就产量和用量来说,目前干变电压等级只作到35kV,容量相对油变来说要小,约作到2500kVA.又由于干变制造工艺相对同电压等级同容量的油变来说要庞杂,成本也高.所以目前从用量来说还是油变多.但因干变的环保性,阻燃、抗冲击等等优点,而经常使用于室内等高要求的供配电场合,如宾馆、办公楼、高层建筑等等.如果你只是变压器用户,了解这些应该够了”各有各的优缺点,油变造价低、维护便利,但是可燃、可爆.干变由于具有良好的防火性,可装置在负荷中心区,以减少电压损失和电能损耗.但干变价格高,体积大,防潮防尘性差,并且噪音大.油变琢渐退出,用干变,干变可以拆开运输放便,清洁,易维护,按装不需机座,没有渗油池.等优点从外表上是比较好区分的；油浸式变压器与干式变压器的最大区别就是有没有“油”,而由于油是液体,具有流动性,油浸式变压器就一定是有外壳的,外壳内部是变压器油,油中浸泡着变压器的线圈,从外面是看不到变压器的线圈的；而干式变压器没有油,就不必外壳了,能直接看到变压器的线圈；还有一个特性就是油浸式变压器上面有油枕,内部存放着变压器油,但现在新式油浸变压器也有不带油枕的变压器生产；油浸式变压器为了散热便利,也就是为了内部绝缘油的流动散热便利,在外部设计了散热器,就象散热片一样,而干式变压器却没有这个散热器,散热靠变压器线圈下面的风机,该风机有点象家用空调的室内机；油浸式变压器由于防火的需要,一般装置在单独的变压器室内或室外,而干式变压器肯定装置在室内,一般情况下装置在低压配电室内,和低压配电柜并排装置.。
干式变压器与油浸变压器的优缺点
由于干式变压器具有非常好的防火性能,所以随着社会经济的发展,干式变压器的应用越来越广泛,尤其在现代化的商业中心,居民小区,高层建筑,地下,公共场所等对防火要求高的地方适宜使用干式变压器.干式变压器与油浸式变压器相比,具有防火性能好,免维护,无污染,抗短路能力强,耐热能力强,安装方便等一系列优点.但在室外使用时必须加装防护外壳,另外干式变压器的价格比油浸式变压器要高.1、干式，油浸式变压器使用场合有什么不同各自有什么优缺点哪种散热性能好答：干式变压器通常用在室内，对防火要求比较高的场合。
油浸式变压器通常在户外，当然也可用在室内，只是油浸式变压器在发生故障时有可能喷油和燃烧，这样在室内使用比较危险。
干式变压器通常不会自燃，而且优质产品具有阻燃能力。
干式变压器的优点是安全、干净，缺点是价格高、占地面积大、户外使用困难;油浸式变压器的优点是电压等级可以做的很高，占地面积小，使用范围广泛，缺点是漏油、产生故障时对环境有污染。
两种变压器遵循不同的标准，温升要求不同，结构不同比较散热性能有失公允。
从结构来讲，油浸式变压器散热性能好。
2、3400KVA左右的变压器一次侧电压为11KV,，二次侧为460V,60HZ,这种变压器体积大体有多大如果现在要求此变压器可以将690V变成460V,是不是只能再加一组绕组这样变压器的体积大约会增加多少实现起来困难么答：体积大约：长*宽*高=2200*2400*2400如果现在要求此变压器可以将690V变成460V,是不是只能再加一组绕组这条不太明白。
如果以前是460V现在改为690V，只要把低压线圈换一下就可以，如果两个低压都要，低压绕组需要重新设计，因为这种变压器很少有人做，估计体积可能要增加10%左右，变压器电压不高，容量大，实现有困难。
干式变压器和油浸式变压器的区别
干式变压器和油浸式变压器的区别变压器是电力系统中必不可少的元件。
它的主要功能是将高电压（HV）转换为低电压（LV）或低电压转换成高电压。
根据绝缘介质的不同，变压器分为干式变压器和油浸式变压器两种类型。
本文将重点介绍它们之间的区别。
1. 绝缘介质干式变压器和油浸式变压器的最大区别在于它们的绝缘介质不同。
干式变压器的绝缘介质是干燥的空气或绝缘纸板，而油浸式变压器的绝缘介质则是绝缘油。
2. 安全性油浸式变压器的绝缘油是易燃的，而干式变压器的绝缘介质则安全得多。
因此，干式变压器在安全性方面更优于油浸式变压器。
另一方面，油浸式变压器的油还带有易热性，需要保持一定的油温，可能会影响使用寿命和性能。
同时，油浸式变压器的油还需要定期更换，增加了运行成本。
3. 散热方式干式变压器和油浸式变压器在散热方式上也有很大不同。
油浸式变压器的散热方式通常是通过油的自然冷却或者通过外加冷却器进行散热。
而干式变压器则是通过自然对流或者强制风冷散热。
4. 安装和运输油浸式变压器需要考虑油的泄漏和加注问题，并且在运输和安装时需要保证不倾泄油。
相比之下，干式变压器则在这些方面要更便利一些。
5. 维护和保养油浸式变压器需要定期更换油，并保证一定的油温，对维护和保养较为繁琐。
相反，干式变压器则需要的维护及保养较为简单，可以省略大量维护工作。
同时，干式变压器的使用寿命也更长。
6. 成本油浸式变压器通常需要较高的初次投资，油的更换等维护成本也导致运行成本较高。
相对而言，干式变压器的初投资相对较低，同时其维护成本也较低。
7. 范围油浸式变压器通常用于大型或高功率应用，但要求油池的容量必须大于变压器的潜水面积。
干式变压器通常用于低功率应用，比如建筑物、风力发电机、轨道交通等。
结论无论是干式变压器还是油浸式变压器，它们在变压器领域都有着不可或缺的作用。
但是，两者之间的区别也非常明显。
在实际应用中，应该根据要求的功率、场所和成本等因素选择适合自己的变压器类型。
油变与干式变压器的比较
干式变压器与油浸式变压器对比SC(B)10型树脂绝缘干式电力变压器是本厂最新引进国外先进技术及设备制造的新型节能型变压器。
近几年来干式变压器在国内得到迅猛发展，它具有结构简单、维护方便、防火阻燃、防尘等优点，被广泛应用在各个领域,特别是在对安全运行有较高要求的场合。
干式变压器较油浸式变压器有以下优点：1、防火性能好：树脂浇注变压器的绝缘材料是环氧树脂及玻璃纤维，环氧树脂本身具有难燃自熄的特性、因此不会助燃，对使用场所无需特殊的防火要求。
2、耐潮湿，树脂浇注干式变压器表面有树脂覆盖，所以在尘埃、潮湿的恶劣环境下对它不会产生影响，可在高湿度下运行。
3、无污染、无需维护：干式变压器用空气作为冷却介质，不存在渗油对环境造成的污染问题，无需类似油浸变压器的油检查及换油工作，省去了大量的维护工作和费用。
油浸变压器运行后每隔5年应大修一次，大修项目有11项，费用一般为4～５万元；每年应停电1～２天进行变压器小修,费用约1万元且每年进行油耐压试验，试验及油的费用约为1～２万元，而干式变压器均无以上费用。
4、安装经济：干变的安全特性使其可安装在负荷附近，可大大减少安装费用，减少线路能耗。
也无需单独的变压器房间，无需油坑，节省了大笔基建费用。
5、油浸变压器的绝缘等级为A级，油温在95℃～105℃时，绝缘易老化，绝缘老化后需重新更换线圈，每个线圈成本约3～４万元，再加上大修费用因此费用极高。
而干式变压器绝缘等级为F级，通常运行在温度100℃以下对绝缘影响极小,寿命可达30年,远远大于油浸变压器20年。
6、损耗低，由于本厂对线圈及铁芯进行优化设计，同时采用进口原材料与最新的制造工艺使得变压器的空载与负载损耗很低，尤其是空载损耗比国标GB/T10228《干式变压器技术参数和要求》低20%，负载损耗低10%，干变与油变的损耗比较如下:变压器损耗比较表电费如下表：大笔维护维修费用，节约了使用成本，而且可大大提高供电可靠性。
干式变压器和油浸式变压器的优缺点
干式变压器和油浸式变压器的优缺点价格上干变比油变贵。
容量上，大容量的油变比干变多。
在综合建筑内（地下室、楼层中、楼顶等）和人员密集场所需使用干变。
油变采用在独立的变电场所。
箱变内变压器一般采用箱变。
户外临时用电一般采用油变。
在建设时根据空间来选择干变和油变，空间较大时可以选择油变，空间较为拥挤时选择干变。
区域气候比较潮湿闷热地区，易使用油变。
如果使用干变的情况下，必须配有强制风冷设备。
1、外观封装形式不同，干式变压器能直接看到铁芯和线圈，而油式变压器只能看到变压器的外壳；2、引线形式不同干式变压器大多使用硅橡胶套管，而油式变压器大部分使用瓷套管；3、容量及电压不同干式变压器一般适用于配电用，容量大都在1600KVA以下，电压在10KV以下，也有个别做到35KV电压等级的；而油式变压器却可以从小到大做到全部容量，电压等级也做到了所有电压；我国正在建设的特高压1000KV试验线路，采用的一定是油式变压器。
4、绝缘和散热不一样干式变压器一般用树脂绝缘，靠自然风冷，大容量靠风机冷却，而油式变压器靠绝缘油进行绝缘，靠绝缘油在变压器内部的循环将线圈产生的热带到变压器的散热器（片）上进行散热。
5、适用场所干式变压器大多应用在需要“防火、防爆”的场所，一般大型建筑、高层建筑上易采用；而油式变压器由于“出事”后可能有油喷出或泄漏，造成火灾，大多应用在室外，且有场地挖设“事故油池”的场所。
6、对负荷的承受能力不同一般干式变压器应在额定容量下运行，而油式变压器过载能力比较好。
7、造价不一样对同容量变压器来说，干式变压器的采购价格比油式变压器价格要高许多。
干式变压器型号一般开头为SC（环氧树脂浇注包封式）、SCR（非环氧树脂浇注固体绝缘包封式）、SG（敞开式）干式变压器与变压器有什么区别？“当然相同的是都是电力变压器，都会有作磁路的铁芯，作电路的绕组。
而最大的区别是在“油式”与“干式”。
也就是说两者的冷却介质不同，前者是以变压器油（当然还有其它油如β油）作为冷却及绝缘介质，后者是以空气或其它气体如SF6等作为冷却介质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
价格上，干变比油变贵。
容量上，大容量的油变比干变多。
在综合建筑内（地下室、楼层中、楼顶等）和人员密集场所需使用干变。
油变采用在独立的变电场所。
箱变内变压器一般采用干变。
户外临时用电一般采用油变。
在建设时根据空间来选择干变和油变，空间较大时可以选择油变，空间较为拥挤时选择干变。
区域气候比较潮湿闷热地区，易使用油变。
如果使用干变的情况下，必须配有强制风冷设备。
1、外观
封装形式不同，干式变压器能直接看到铁芯和线圈，而油式变压器只能看到变压器的外壳。
2、引线形式不同
不同干式变压器大多使用硅橡胶套管，而油式变压器大部分使用瓷套管。
3、容量及电压不同
干式变压器一般适用于配电用，容量大都在1600KVA以下，电压在10K下，也有个别做到35KV电压等级的，而油式变压器却可以从小到大做到全部容量，电压等级也做到了所有电压，我国正在建设的特高压1000KV试验线路，采用的一定是油式变压器。
4、绝缘和散热不一样
干式变压器一般用树脂绝缘，靠自然风冷，大容量靠风机冷却，而油式变压器靠绝缘油进行绝缘，靠绝缘油在变压器内部的循环将线圈产生的热带到变压器的散热器片上进行散热。
5、适用场所
干式变压器大多应用在需要“防火、防爆”的场所，一般大型建筑、高层建筑上易采用，而油式变压器由于“出事”后可能有油喷出或泄漏，造成火灾，大多应用室外，且有场地挖设“事故油池”的场所。
6、对负荷的承受能力不同
一般干式变压器应在额定容量下运行，而油式变压器过载能力比较好。
7、造价不一样
对同容量变压器来说，干式变压器的采购价格比油式变压器价格要高许多。
干式变压器型号一般开头为SC，环氧树脂浇注包封式、SCR非环氧树脂浇注固体绝缘包封式、SG敞开式不同干式变压器大多使用硅橡胶套管，而油式变压器大部分使用瓷套管。
