目的：
为使我公司的自动化设备电气性能更加稳定 可靠，外观更加整齐美观，制定此电气接线规 范，装配时需要按照此规范要求认真执行。
一、设备安全性接线要求 二、设备方便操作、维修标识要求 三、设备机身布线工艺要求
一、设备安全性接线要求
1、设备每个电气装置都必须有单独、可靠接地；
1）安装维修插座方便设备维修。
5、设备上所有外围设备要用快速接头连接
1）外围设备与主控箱的连接线采用快速插拔装置，便于设备维修。 2）外围电气装置采用航空插头，航空插头带电端必须为母头；
设备外的流水线电机电源 线用航空插头连接
6、电控柜和气控柜分开，禁止在电控柜里安装气动元件
1）避免气管爆裂或排气，影响电气元件安全。 2）柜内电线、气管布线要整齐美观，使用线槽走线；
设备外的流水线电机电源线用航空插头连接
3）机身走线接线时应剪取适当长度，预留余量即可，不可过长，更不可过短。
对接近开关进行清楚、可靠标识
6）线管较多式采用线槽方式走线。
为6）使接我线公适司当的留自有动余化量设导备线电不气可性紧能绷更，加走稳线定横可平靠竖，直外禁观止更走加斜整线齐. 美观，制定此电气接线规范，装配时需电要线按照和此气规范管要缠求认绕真管执行加。以保护
对光纤放大器端的 光纤进行标识
对光纤放大器进行 标识
对设备端的光纤进 行标识
3、每一个电磁阀线圈、气管头尾进行标识（和原理图一致）
1）标识要清楚、可靠、和PLC输出编号一致，有利于设备维修。 2）电磁阀两处气口，1个位A口，另一位B口，如Y0A，另一就Y0B； 3）对气管标识就等于对气缸标识，标识绑在气管上比较牢固可靠；
保留足够长度，能自由活动
1）电气装置出现故障时，可以保护人员安全，防止触电； 3、每一个电磁阀线圈、气管头尾进行标识（和原理图一致）
目的：
为使我公司的自动化设备电气性能更加稳定 可靠，外观更加整齐美观，制定此电气接线规 范，装配时需要按照此规范要求认真执行。
一、设备安全性接线要求 二、设备方便操作、维修标识要求 三、设备机身布线工艺要求
一、设备安全性接线要求
1、设备每个电气装置都必须有单独、可靠接地；
1）安装维修插座方便设备维修。
5、设备上所有外围设备要用快速接头连接
1）外围设备与主控箱的连接线采用快速插拔装置，便于设备维修。 2）外围电气装置采用航空插头，航空插头带电端必须为母头；
设备外的流水线电机电源 线用航空插头连接
6、电控柜和气控柜分开，禁止在电控柜里安装气动元件
1）避免气管爆裂或排气，影响电气元件安全。 2）柜内电线、气管布线要整齐美观，使用线槽走线；
设备外的流水线电机电源线用航空插头连接
3）机身走线接线时应剪取适当长度，预留余量即可，不可过长，更不可过短。
对接近开关进行清楚、可靠标识
6）线管较多式采用线槽方式走线。
为6）使接我线公适司当的留自有动余化量设导备线电不气可性紧能绷更，加走稳线定横可平靠竖，直外禁观止更走加斜整线齐. 美观，制定此电气接线规范，装配时需电要线按照和此气规范管要缠求认绕真管执行加。以保护
对光纤放大器端的 光纤进行标识
对光纤放大器进行 标识
对设备端的光纤进 行标识
3、每一个电磁阀线圈、气管头尾进行标识（和原理图一致）
1）标识要清楚、可靠、和PLC输出编号一致，有利于设备维修。 2）电磁阀两处气口，1个位A口，另一位B口，如Y0A，另一就Y0B； 3）对气管标识就等于对气缸标识，标识绑在气管上比较牢固可靠；
保留足够长度，能自由活动
1）电气装置出现故障时，可以保护人员安全，防止触电； 3、每一个电磁阀线圈、气管头尾进行标识（和原理图一致）
自动化设备电气布线规范PPT
地1）；电气装置出现故障时，可以保护人员安全，防止触电；
2）电气装置出现故障时，可以迅速切断电源，防止故障扩大；
3）防止电气干扰，不允许接线地串联布线，需每个电气件单独布线，
集中接在接地排上（如电机、伺服驱动器以及周边辅助设备），屏蔽
线必须所可有靠的接接地地。集中在接
维修插座
地排上
接地 开关电源
接地
1）用缠绕管 扎带 固定座绑扎牢固 整齐。 2）走线方式一致，拐角处成直角。
3、机身布线要求
1）在进行机身接线走线时 ，须遵循牢固可靠，整齐 美观. 2）走线尽量隐蔽在机组框 架内不外漏，扎好引至电 控箱对应接线位置. 3）机身走线接线时应剪取 适当长度，预留余量即可， 不可过长，更不可过短。 4）扎带，缠绕管颜色与电 缆线颜色一致。 5）多根导线同时走线时， 应并排平行方式布线，严 禁缠绕交叉。 6）线管较多式采用线槽方 式走线。
气管有清楚、 可靠标识
电磁阀线圈有 清楚、可靠标
识
气缸上的两根 气管有清楚、
可靠标识
4、电气柜里安装维修插座和照明
1）安装维修插座方便设备维修。 2）在电控柜和气控柜安装24VLED灯；
5、PLC 输入输出接口要预留备用
1）PLC的输入留总输入口10%（最低不低于2个）接口备用，为设备改造、维修提 供方便；
自动化设备电气 布线
通用规范 （生产部电装课
SOP）
目的：
为使我公司的自动化设备电气性 能更加稳定可靠，外观更加整齐美 观，制定此电气接线规范，装配时 需要按照此规范要求认真执行。
一、设备安全性接线要求
二、设备方便操作、维修标识要 求
三、设备机身布线工艺要求
一、设备安全性接线要
自动化设备电气布线规范ppt课件
2、按钮开关指示灯布线要求
1）用缠绕管 扎带 固定座绑扎牢固整齐。 2）走线方式一致，拐角处成直角。
3、机身布线要求
1）在进行机身接线走线时，须遵循牢固可靠， 整齐美观. 2）走线尽量隐蔽在机组框架内不外漏，扎好引 至电控箱对应接线位置. 3）机身走线接线时应剪取适当长度，预留余量
即可，不可过长，更不可过短。 4）扎带，缠绕管颜色与电缆线颜色一致。 5）多根导线同时走线时，应并排平行方式布线，
散热风扇 接地
2、设备电气柜要密封好
1）防止设备生产时有金属粉尘或油进入电控柜造成电气短路，损坏电器元件； 2）所有的电线尽量在电气柜底部进出，防止顶部有东西掉进电控箱内；
电控箱密封良好，外面的 灰尘、油污（气）、物料
不会进入电控箱。
3、设备电线、气管穿过薄板时，薄板开口处加保护套
1）防止电线、气管被割破裸露造成人员触电； 2）在设备任何位置电气、气动线路必须增加保护套；
1）电气装置出现故障时，可以保护人员安全，防止触电；
2）电气装置出现故障时，可以迅速切断电源，防止故障扩大；
3）防止电气干扰，不允许接线地串联布线，需每个电气件单独布线，集中接在接地排上 （如电机、伺服驱动器以及周边辅助设备），屏蔽线必须可靠接地。
所有的接地集中在接地排上
维修插座接地 开关电源接地
屏蔽层接地
对光纤放大器端的 光纤进行标识
对光纤放大器进行 标识
对设备端的光纤进 行标识
3、每一个电磁阀线圈、气管头尾进行标识（和原理图一致）
1）标识要清楚、可靠、和PLC输出编号一致，有利于设备维修。 2）电磁阀两处气口，1个位A口，另一位B口，如Y0A，另一就Y0B； 3）对气管标识就等于对气缸标识，标识绑在气管上比较牢固可靠；
自动化设备电气接线规范

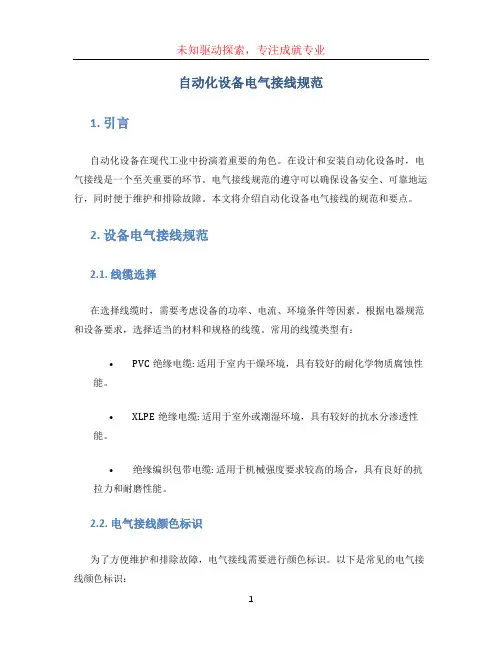

自动化设备电气接线规范1. 引言自动化设备在现代工业中扮演着重要的角色。
在设计和安装自动化设备时，电气接线是一个至关重要的环节。
电气接线规范的遵守可以确保设备安全、可靠地运行，同时便于维护和排除故障。
本文将介绍自动化设备电气接线的规范和要点。
2. 设备电气接线规范2.1. 线缆选择在选择线缆时，需要考虑设备的功率、电流、环境条件等因素。
根据电器规范和设备要求，选择适当的材料和规格的线缆。
常用的线缆类型有：•PVC绝缘电缆: 适用于室内干燥环境，具有较好的耐化学物质腐蚀性能。
•XLPE绝缘电缆: 适用于室外或潮湿环境，具有较好的抗水分渗透性能。
•绝缘编织包带电缆: 适用于机械强度要求较高的场合，具有良好的抗拉力和耐磨性能。
2.2. 电气接线颜色标识为了方便维护和排除故障，电气接线需要进行颜色标识。
以下是常见的电气接线颜色标识：•相位线: 红色•中性线: 蓝色•接地线：黄绿色•控制线: 黑色2.3. 接线盒的使用接线盒被广泛应用于电气接线中，它可以整齐地组织和保护电线，降低故障风险。
在选择和使用接线盒时，需注意以下要点：•选择防火、防水、耐高温的材料；•确保接线盒内部有足够的空间以容纳电线连接；•标记接线盒中每根电线的功能、接线点等信息。
2.4. 接线规则电气接线需要遵守一定的规则，以下是一些常用的接线规则：•采用正确的接线方式，如：直联、岔路、并联等；•保持电气接线整齐，避免交叉或绕线；•相同色线不得交叉连接，以免引起短路或干扰；•采用良好的接线连接方法，如绞线、压接、焊接等；•接线端子应紧固可靠，确保电气连接良好并防止松动。
2.5. 安全措施在进行电气接线时，要注意以下安全措施：•断电操作: 在接线前，确保设备已断电，并采取措施防止误操作；•确认电压: 在接线前，确认电源电压与设备要求的电压是否匹配；•使用绝缘工具: 使用绝缘手套、工具等，避免触及带电部分；•防止电弧: 确保接线时使用合适的工具和设备，避免产生电弧伤害。
自动化设备电气布线规范专题培训课件
1）避免气管爆裂或排气，影响电气元件安全。 2）柜内电线、气管布线要整齐美观，使用线槽走线；
单独电控柜
单独气控柜
二、设备方便操作、维修标识要求
1、对每一个电气元件进行标识（和电气原理图一致）
1）标识要清楚、可靠、和电气原理图一致，； 2）PLC输入输出编号按PLC内部地址命名一致，如X0，Y0； 3）标签纸，号码管长度方向一致;接地标志、安全警告标志、防触电标志、其它电器元 件标识需粘贴到位.
2、按钮开关指示灯布线要求
1）用缠绕管 扎带 固定座绑扎牢固整齐。 2）走线方式一致，拐角处成直角。
3、机身布线要求
1）在进行机身接线走线时，须遵循牢固可靠， 整齐美观.
2）走线尽量隐蔽在机组框架内不外漏，扎好引 至电控箱对应接线位置.
3）机身走线接线时应剪取适当长度，预留余量 即可，不可过长，更不可过短。
对每一个继电器都 有清楚、可靠标识
对控制器进行清楚、 可靠标识
对每一个磁性开关 进行标识
对安全门开关进行 标识
对按钮进行清楚、可
对接近开关进行清楚、
靠标识
可靠标识
对每一个电线进行标识
2、每一个光纤放大器、光纤进行标识
1）标识要清楚、可靠、和PLC输入编号一致(如X0),有利于设备维修; 2) 安装光纤位置就近安装光纤放大器，方便调试； 3）光纤需套防护管避免损坏
1）每个接线端子接线不得超过2根； 2）选择的导线必须大于其通过负荷电流，220V电压电线不 得低于1MM平方； 3）接入设备的电源线选择必须大于其通过负荷电流外，最 低不得低于2.5MM平方； 4）三相电源线L1-黄色 L1-绿色 L1-红色 N-蓝色 PE-双 色线
单相电线火线-红色 零线-蓝色 24V电源线 P24-棕色 N24-蓝色 5)电气元件 线槽 卡轨 长度合适，固定牢固，间隙适当。 6）接线适当留有余量导线不可紧绷，走线横平竖直禁止走 斜线.电源线与信号线尽量分开走线，避免交叉；导线多应 理顺各导线，避免缠绕。 8）接线整齐一致，线号朝正面，盘内无杂物，线槽内走线 整齐，扎线头剪掉，线槽盖盖好。 9）电气标识贴于对应电气元件表面粘贴牢固。
单独电控柜
单独气控柜
二、设备方便操作、维修标识要求
1、对每一个电气元件进行标识（和电气原理图一致）
1）标识要清楚、可靠、和电气原理图一致，； 2）PLC输入输出编号按PLC内部地址命名一致，如X0，Y0； 3）标签纸，号码管长度方向一致;接地标志、安全警告标志、防触电标志、其它电器元 件标识需粘贴到位.
2、按钮开关指示灯布线要求
1）用缠绕管 扎带 固定座绑扎牢固整齐。 2）走线方式一致，拐角处成直角。
3、机身布线要求
1）在进行机身接线走线时，须遵循牢固可靠， 整齐美观.
2）走线尽量隐蔽在机组框架内不外漏，扎好引 至电控箱对应接线位置.
3）机身走线接线时应剪取适当长度，预留余量 即可，不可过长，更不可过短。
对每一个继电器都 有清楚、可靠标识
对控制器进行清楚、 可靠标识
对每一个磁性开关 进行标识
对安全门开关进行 标识
对按钮进行清楚、可
对接近开关进行清楚、
靠标识
可靠标识
对每一个电线进行标识
2、每一个光纤放大器、光纤进行标识
1）标识要清楚、可靠、和PLC输入编号一致(如X0),有利于设备维修; 2) 安装光纤位置就近安装光纤放大器，方便调试； 3）光纤需套防护管避免损坏
1）每个接线端子接线不得超过2根； 2）选择的导线必须大于其通过负荷电流，220V电压电线不 得低于1MM平方； 3）接入设备的电源线选择必须大于其通过负荷电流外，最 低不得低于2.5MM平方； 4）三相电源线L1-黄色 L1-绿色 L1-红色 N-蓝色 PE-双 色线
单相电线火线-红色 零线-蓝色 24V电源线 P24-棕色 N24-蓝色 5)电气元件 线槽 卡轨 长度合适，固定牢固，间隙适当。 6）接线适当留有余量导线不可紧绷，走线横平竖直禁止走 斜线.电源线与信号线尽量分开走线，避免交叉；导线多应 理顺各导线，避免缠绕。 8）接线整齐一致，线号朝正面，盘内无杂物，线槽内走线 整齐，扎线头剪掉，线槽盖盖好。 9）电气标识贴于对应电气元件表面粘贴牢固。
电气接线标准_ppt课件
国内外标准对比
国际标准
国际电工委员会（IEC）制定的标准具有全球性，强调国际间的兼容性和统一性。这些标 准通常由各会员国根据自身情况进行采纳和实施。
国内标准
各国根据自身实际情况和需求，在采纳国际标准的基础上制定本国的电气接线标准。例如 ，美国的NEMA标准和欧洲的EN标准等。这些国内标准在某些细节和特定应用方面可能 与国际标准存在差异。
机器人技术的应用
机器人技术将应用于电气接线生产线上，实现自 动化装配和检测，提高生产效率和产品质量。
3
智能传感技术的应用
智能传感技术将应用于电气接线中，实时监测电 气设备的运行状态和故障预警，提高运行安全性 和可靠性。
国际标准的融合与统一
01
国际电工委员会（IEC）标准
IEC是全球电气领域的权威标准制定机构，各国电气接线标准应与IEC标
方便性
接线应便于家庭成员的使 用和维护。
美观性
尽量减少裸露的电线和接 插件，保持整洁美观。
工业设备接线
可靠性
工业设备通常需要连续运 行，因此接线应具备高可 靠性。
规范性
遵循行业标准和规范，确 保设备正常运行和人员安 全。
扩展性
考虑到未来设备升级或扩 容的需求，接线应具备扩 展性。
电力系统接线
稳定性
接地保护等。
避免使用有缺陷或过载的电气设 备，及时发现并处理安全隐患。
可靠性原则
电气接线应保证设备正常运行，减少故障和停机时间。 选择质量可靠、性能稳定的电气元件和材料，遵循规定的连接方法和工艺要求。
对关键设备和电路进行定期检查和维护，确保其可靠性和稳定性。
规范性原则
电气接线应符合国家 和行业的相关标准和 规范。
自动化设备电气布线规范[优质ppt]
![自动化设备电气布线规范[优质ppt]](https://img.taocdn.com/s3/m/c8bbf91e83c4bb4cf7ecd147.png)
1）每个接线端子接线不得超过2根； 2）选择的导线必须大于其通过负荷电流，220V电压电线不 得低于1MM平方； 3）接入设备的电源线选择必须大于其通过负荷电流外，最 低不得低于2.5MM平方； 4）三相电源线L1-黄色 L1-绿色 L1-红色 N-蓝色 PE-双色线
单相电线火线-红色 零线-蓝色 24V电源线 P24-棕色 N24-蓝色 5)电气元件 线槽 卡轨 长度合适，固定牢固，间隙适当。 6）接线适当留有余量导线不可紧绷，走线横平竖直禁止走 斜线.电源线与信号线尽量分开走线，避免交叉；导线多应 理顺各导线，避免缠绕。 8）接线整齐一致，线号朝正面，盘内无杂物，线槽内走线 整齐，扎线头剪掉，线槽盖盖好。 9）电气标识贴于对应电气元件表面粘贴牢固。
对每一个继电器都 有清楚、可靠标识
对控制器进行清楚、 可靠标识
对每一个磁性开关 进行标识
对安全门开关进行 标识
对按钮进行清楚、可
对接近开关进行清楚、
靠标识
可靠一个光纤放大器、光纤进行标识
1）标识要清楚、可靠、和PLC输入编号一致(如X0),有利于设备维修; 2) 安装光纤位置就近安装光纤放大器，方便调试； 3）光纤需套防护管避免损坏
4）扎带，缠绕管颜色与电缆线颜色一致。 5）多根导线同时走线时，应并排平行方式布线，
严禁缠绕交叉。 6）线管较多式采用线槽方式走线。
4、拖链布线要求
电缆平铺布 线
1）尽量采用隔板将电缆分隔开，电源线，信号线，气管分 开走线。
2）将所有电缆保持平铺布线，严禁缠绕交叉，并留有充分 的空间余量。
3）拖链外部两端电缆固定牢固，不要在拖链内固定电缆。 4）拖链内电缆线需为高柔线，光电感应器线禁止走拖链。 5）拖链内禁止有电线接头。
1）避免气管爆裂或排气，影响电气元件安全。 2）柜内电线、气管布线要整齐美观，使用线槽走线；
单相电线火线-红色 零线-蓝色 24V电源线 P24-棕色 N24-蓝色 5)电气元件 线槽 卡轨 长度合适，固定牢固，间隙适当。 6）接线适当留有余量导线不可紧绷，走线横平竖直禁止走 斜线.电源线与信号线尽量分开走线，避免交叉；导线多应 理顺各导线，避免缠绕。 8）接线整齐一致，线号朝正面，盘内无杂物，线槽内走线 整齐，扎线头剪掉，线槽盖盖好。 9）电气标识贴于对应电气元件表面粘贴牢固。
对每一个继电器都 有清楚、可靠标识
对控制器进行清楚、 可靠标识
对每一个磁性开关 进行标识
对安全门开关进行 标识
对按钮进行清楚、可
对接近开关进行清楚、
靠标识
可靠一个光纤放大器、光纤进行标识
1）标识要清楚、可靠、和PLC输入编号一致(如X0),有利于设备维修; 2) 安装光纤位置就近安装光纤放大器，方便调试； 3）光纤需套防护管避免损坏
4）扎带，缠绕管颜色与电缆线颜色一致。 5）多根导线同时走线时，应并排平行方式布线，
严禁缠绕交叉。 6）线管较多式采用线槽方式走线。
4、拖链布线要求
电缆平铺布 线
1）尽量采用隔板将电缆分隔开，电源线，信号线，气管分 开走线。
2）将所有电缆保持平铺布线，严禁缠绕交叉，并留有充分 的空间余量。
3）拖链外部两端电缆固定牢固，不要在拖链内固定电缆。 4）拖链内电缆线需为高柔线，光电感应器线禁止走拖链。 5）拖链内禁止有电线接头。
1）避免气管爆裂或排气，影响电气元件安全。 2）柜内电线、气管布线要整齐美观，使用线槽走线；
电气接线标准完整版.ppt
电源和负荷接入不同母线段 可靠性： 母线故障或检修:停电范围只限于故障段 灵活性： 调度：较方便。母线可并列，也可分列运行 经济性： 一次投资：增加分段设备。分段数目取决于 电源数目，以2~3段为宜。 （2）适用范围 广泛用于发电厂和变电站的 6~10KV接线中。
7
3、双母线接线 （1）接线特点分析（与单母分段比）
两组母线互为备用，每条进出线 可与两母线相连 可靠性：较高 母线故障：故障母线上的回路倒到另一个母线 操作：先拉后合 母线检修：检修母线上的回路不停电 操作：先合后拉（等电位，母联回路闭合） 调度：较方便。 运行方式多：单母线，固定连接，两母线分列 特殊功能：系统同期，个别回路试验或熔冰 经济性：一次投资：增加母线侧刀闸。 （2）适用范围 出线带电抗器的 6~10KV配电装置中。35～60KV 出线数超过8回，或连接 电源较大、负荷大110～220KV出线数5回以上
剥线钳
线标,收缩管,接线端子
压线钳
端子台 16
3、电气接线实际中注意事项
设导线端部的绝缘剥除长度为L，当导线端部用管状接头(闭口)时，L取线芯插入管 状接头套筒的长度L1再加上2～3mm，即L=L1+(2～3)；当导线端部用板状接头(开口) 时，L取线芯插入管状接头套筒的长度L1再加上1～2mm，即 L=L1+(1～2)。
11
7、单元接线 （1）接线形式
（2）接线特点分析 可靠性：封闭母线，发电机出口故障的几率小，短路电流小 灵活性：操作简单 经济性：开关设备少 12
8、桥形接线 用于2回进线、2台主变的情况
以变压器为参照，内桥，外桥 （1）接线特点分析 内桥：用于线路较长，变压器
不经常切换 外桥：用于线路较短，有穿越功率
8
7
3、双母线接线 （1）接线特点分析（与单母分段比）
两组母线互为备用，每条进出线 可与两母线相连 可靠性：较高 母线故障：故障母线上的回路倒到另一个母线 操作：先拉后合 母线检修：检修母线上的回路不停电 操作：先合后拉（等电位，母联回路闭合） 调度：较方便。 运行方式多：单母线，固定连接，两母线分列 特殊功能：系统同期，个别回路试验或熔冰 经济性：一次投资：增加母线侧刀闸。 （2）适用范围 出线带电抗器的 6~10KV配电装置中。35～60KV 出线数超过8回，或连接 电源较大、负荷大110～220KV出线数5回以上
剥线钳
线标,收缩管,接线端子
压线钳
端子台 16
3、电气接线实际中注意事项
设导线端部的绝缘剥除长度为L，当导线端部用管状接头(闭口)时，L取线芯插入管 状接头套筒的长度L1再加上2～3mm，即L=L1+(2～3)；当导线端部用板状接头(开口) 时，L取线芯插入管状接头套筒的长度L1再加上1～2mm，即 L=L1+(1～2)。
11
7、单元接线 （1）接线形式
（2）接线特点分析 可靠性：封闭母线，发电机出口故障的几率小，短路电流小 灵活性：操作简单 经济性：开关设备少 12
8、桥形接线 用于2回进线、2台主变的情况
以变压器为参照，内桥，外桥 （1）接线特点分析 内桥：用于线路较长，变压器
不经常切换 外桥：用于线路较短，有穿越功率
8
