表面电阻测试仪作业指导书
表面电阻测试仪的使用方法
表面电阻测试仪的使用方法一、仪器介绍表面电阻测试仪是一种用于测量材料表面电阻的仪器。
它主要由测试仪主机、电极和显示屏组成。
测试仪主机负责控制整个测试过程，电极用于接触待测材料，显示屏用于显示测量结果。
二、准备工作1.确认仪器和电极的状态良好，无损坏或松动现象。
2.将表面电阻测试仪连接到电源，确保电源稳定。
3.根据待测材料的大小和形状选择合适的电极，并将其安装到测试仪主机上。
三、测量步骤1.将待测材料放置在平整的工作台上，并清洁材料表面，确保无灰尘或污渍。
2.打开测试仪主机，等待仪器启动完成。
在启动过程中，系统会进行自检和校准，确保测量结果准确可靠。
3.选择测量模式，通常表面电阻测试仪提供两种模式：直流电阻测量和交流电阻测量。
根据实际需要选择合适的模式。
4.将电极轻轻地接触待测材料表面，确保与材料表面完全接触，并保持稳定。
5.观察显示屏上的测量结果。
通常显示屏会显示表面电阻值，并可能提供其他相关信息，如温度、湿度等。
6.根据实际需求记录测量结果。
可以使用纸笔记录，或将数据导出到电脑或移动设备中保存。
四、注意事项1.在测量过程中，要保持待测材料表面干净，避免灰尘或污渍的干扰。
2.在接触材料表面时，要确保电极与材料表面完全接触，避免产生间隙或压力不均。
3.测量过程中要保持稳定，避免晃动或移动待测材料，以免影响测量结果的准确性。
4.根据实际需要选择合适的测量模式和电极，以确保测量结果的准确性和可靠性。
5.定期对表面电阻测试仪进行校准，以确保仪器的测量精度。
五、总结表面电阻测试仪是一种非常实用的测量仪器，可以用于测量各种材料的表面电阻。
通过正确使用和操作，可以得到准确可靠的测量结果。
在使用过程中，要注意保持材料表面清洁，确保电极和材料表面完全接触，并选择适合的测量模式和电极。
定期进行校准，可以保证测试仪的测量精度。
希望本文能够帮助大家更好地理解和使用表面电阻测试仪。
表面电阻测试仪的使用方法
表面电阻测试仪的使用方法一、引言表面电阻测试仪是一种用来测量材料表面电阻的仪器。
它可以帮助我们判断材料的导电性能以及是否存在电阻问题。
本文将介绍表面电阻测试仪的使用方法。
二、准备工作在使用表面电阻测试仪之前，我们需要做一些准备工作。
首先，确保测试仪已经连接好电源，并且处于正常工作状态。
其次，准备待测材料和测试电极。
待测材料应该是干净、平整的，没有污渍或损伤。
测试电极应该与待测材料接触良好，并且无杂质。
三、测试步骤1. 将测试电极放置在待测材料的表面上，确保与材料接触良好。
2. 打开表面电阻测试仪，调整仪器的工作模式和参数设置。
根据待测材料的特性，选择合适的测试模式，如直流或交流模式，以及相应的测试频率。
3. 等待仪器稳定后，按下开始测试按钮。
仪器将开始发送电流或电压信号，并测量材料的电阻。
4. 测试完成后，仪器会显示测试结果。
根据需要，可以记录下测量值或将其导出到计算机进行进一步分析。
四、注意事项1. 在测试之前，确保测试仪的电极和待测材料的表面都是干净的，以避免测试结果的误差。
2. 在进行测试时，应注意操作的稳定性，避免杂散电流或干扰信号的影响。
3. 根据待测材料的特性，选择合适的测试模式和测试频率。
不同的材料对电流和电压的响应有所不同，选择合适的参数可以获得准确的测量结果。
4. 在测试过程中，应注意保持测试电极与待测材料的良好接触。
如果接触不良，会导致测量结果不准确。
5. 根据需要，可以进行多次测试并取平均值，以提高测试结果的可靠性。
五、总结通过使用表面电阻测试仪，我们可以准确地测量材料的表面电阻，并判断其导电性能。
在使用测试仪时，需要进行准备工作，并按照正确的步骤进行测试。
同时，还需要注意一些注意事项，以保证测试结果的准确性。
希望本文对您了解表面电阻测试仪的使用方法有所帮助。
表面电阻测试测试仪作业指导书
作业指导书标题：表面电阻测试仪作业指导书编号：HEDY-WI-N770-419编写：版本/次 :A/0审核：日期 : 2016-3-14批准：总页数：共4页版次修改內容编写人日期A/0 初版刁美香2016.03.14发放对象数码厂品质部份数 1如控制图章非红色，此程序为非正式文件。
所有程序文件的进行，只可参考控制文件。
控制文件持有人必须确保此控制文件传阅有关人员，并在需要时提供此文件作参考。
正本图章：控制图章：此份拷贝持有部门:表面电阻测试仪作业指导书版本：A/01.0目的指导操作人员正确使用表面阻抗测试仪测试使用。
2.0适用范围本规范适用于七喜数码厂。
3.0 功能键简介-（TEST）测试键（详情见如图一,如图二）4.0表面电阻测试仪作用表面电阻测试仪同时具有测量表面电阻和接地电阻的功能，主要用于测量静电消耗和绝缘表面的传导性能和测量表面电阻接地电阻，可重复测量5.0表面电阻测试仪的操作方法。
5.1移开电池仓的面板，检查PP3 碱性电池是否安装好。
5.2使仪器不接触任何表面，按下测试按钮，绝缘的红色LED 亮。
5.3把测试仪放到需要测试的表面去，再按下测试钮不放使LED 持续的亮，数量测量出来。
仪器随后便会亮起10³Ω～10¹²Ω范围内相应的灯或绝缘显示。
在测量接地电阻的时候，重复上述过程，同时将接地插头插入连接接地点的插座中即可。
注：检查接地电阻将接地插头插入接地插座中，将探针置于仪器的右边。
将回形连接连接到接地线路上。
将仪器放在要测试物体的表面，再按下测试按钮不放使LED持续地亮，数值（decade）也就测量出来了。
测试对象6.0 防静电皮的测试标准：（注）所有被测物体的防静电范围的测试标准是在：1×106Ω ~ 1011Ω在可接受范围为(OK)，10¹²Ω为(NG)。
防静电皮的介绍：静电皮用于工作岗位不是位于防静电地面上的情况。
防静电皮可用防静电橡胶制作，多采用双层结构，上表层为使用面，操作者站在上面进行作业，下表层为地电阻面，与表面电阻测试仪作业指导书版本：A/0地面直接、紧密接触。
ESD测试作业指导书(SOP)
3.用戴好静电手腕的手接触测试器的测试部位，并按下直到不能压动不止。（见图3）
4.当指示灯为绿色代表此静电手腕为良品，红灯为不良品。（见图3）
5.测试完毕将自己的名字正确填写到防静电手腕检查表中（见图4）
自主
检查
使用工具
1
5
2
6
3
7
4
8
所测物体
测试规格
2
6
1
防静电橡胶绿色表面
10Hohm-109ohm
3
7
2
防静电橡胶黑色表面
10,ohm-106ohm
4
8
3
流水线传输带
108ohm-109ohm
改正履历
次数
改正内容
事由
日期
4
防静电胶袋
108ohm-109ohm
1.0
初图发行
2009.2.25
5
IC静电屏蔽材料
大约IO,Ohm
6
防静电卡板、运输周转箱
RoHS
作业指导书
仪器名
静电场测试仪
工程区分
管理编号
工程名
工程编号
［负电压
测试数据
ZERO
正电压
POWER
制成F1：
制作
检讨
承认
/
/
/
裁决
HO1D
HO1D
静电场测试仪面板
读数小于
静电场测试仪上面
良品测试
不良品测试
测试灯1,2
测试灯1,2光线聚为一点后读取数值
读数大于
±200V
1、按POWER键将测试器的电源打开。
电阻测试仪作业指导书
深圳市思达印刷有限公司
SHENZHEN STAR PRINTING CO；LTD

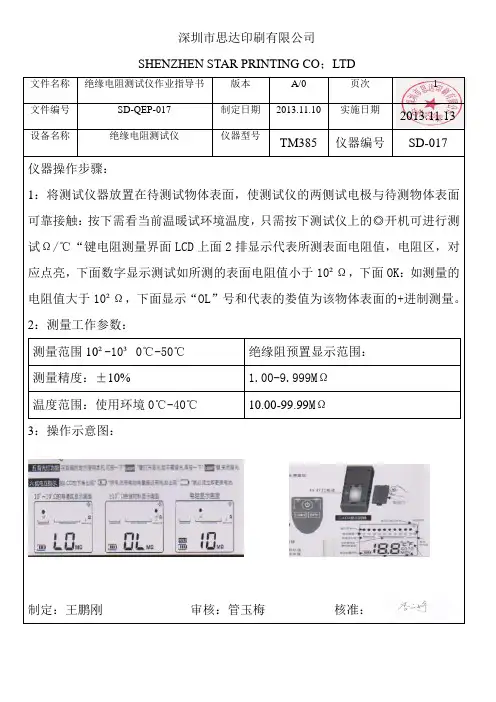

文件名称绝缘电阻测试仪作业指导书版本A/0 页次 1
文件编号SD-QEP-017 制定日期2013.11.10 实施日期
2013.11.13
设备名称绝缘电阻测试仪仪器型号
TM385 仪器编号SD-017
仪器操作步骤：
1：将测试仪器放置在待测试物体表面，使测试仪的两侧试电极与待测物体表面可靠接触：按下需看当前温暖试环境温度，只需按下测试仪上的◎开机可进行测试Ω/℃“键电阻测量界面LCD上面2排显示代表所测表面电阻值，电阻区，对应点亮，下面数字显示测试如所测的表面电阻值小于10²Ω，下面OK：如测量的电阻值大于10²Ω，下面显示“OL”号和代表的娄值为该物体表面的+进制测量。
2：测量工作参数：
测量范围10²-10³ 0℃-50℃绝缘阻预置显示范围：
测量精度：±10% 1.00-9.999MΩ
温度范围：使用环境0℃-40℃10.00-99.99MΩ
3：操作示意图：
制定：王鹏刚审核：管玉梅核准：。
AT510电阻测试仪作业指导书
标题AT510电阻测试仪作业指导书版本
修订状态
制定单位型号AT510 生效日期页码
编制审校批准受控状态
1.开机
仪器前面板左下方处为电源开关
2.开机预热时间
仪器开机测试前必须预热15分钟以上，以等待仪器内部电路参数稳定后再进行测试。
3.量程选择
按下“量程键（）”，显示屏上出现“AUTO()”,使用自动选择量程进行测量。
4.测试速度
测试速度有慢速（S）、中速（M）、快速（F）三种选择，为方便读数一般选择慢速，按“速度键（）”
当显示屏左下方的出现S时（如图示：）即选择了慢速。
5.清零
为了测试的准确性，应首先清零再进行测试。
将测试夹互夹如图，使S+端与S-端直接接触，D+端与D-端
直接接触。
如果仪器显示不为零，按显示屏下方“清零键”，再按显示屏右方“确认键”，
此时屏幕出现如上图所示字样，屏幕右下角从01开始计数，当到达09时清零完成。
此时，显示屏上的读数如为零，则表示清零成功，否则清零失败，重复上面的步骤直至成功。
清零成功清零失败
6.测试
用测试夹夹住被测物的相应端口，读取数据。
表面电阻测试仪的使用方法
表面电阻测试仪的使用方法
表面电阻测试仪是一种用于测量材料表面电阻的仪器。
以下是一般的使用方法：
1. 准备：确保测试仪器正常工作，并校准仪器以确保准确性。
2. 准备测试样品：将待测样品清洁干净，以确保测试结果准确无误。
3. 设置参数：根据测试要求，选择适当的测试模式和设置参数，如电流大小、电压、测量范围等。
4. 连接测试电极：将测试电极正确连接到测试仪器的电极插口上，并确保连接牢固。
5. 放置测试电极：将测试电极在样品表面平坦区域放置，确保与样品表面紧密接触，以确保电流可以穿过样品并测量电阻。
6. 进行测量：启动测试仪器，根据仪器指示进行测量。
通常，测试仪器会自动测量电阻值并显示在仪器屏幕上。
7. 记录结果：根据需要，记录测量结果并可在后续分析或比较中使用。
8. 清理测试电极：使用适当的方法清理测试电极，以确保下次测试的准确性。
请注意，在使用表面电阻测试仪进行任何测量之前，应仔细阅读和遵守测试仪器的使用手册和安全操作指南。
表面电阻测试仪使用规范
*采用十进电阻箱，将标准测量电阻跨接在表的两个平行电极之间来检验其显示的阻抗值是否正确。
袖珍型表面电阻测试仪技术参数:
电源：9伏PP3碱性电池
测量电压：9伏
温度范围：工作温度5摄氏度到49摄氏度
储藏温度：－15摄氏度到60摄氏度
相对湿度：0％到90％(非结露状态)
测量度：10的数量级
103=1千欧姆 绿色LED
104=10千欧姆 绿色LED
105=100千欧姆 绿色LED
106=1兆欧姆 黄色LED
107=10兆欧姆 黄色LED
108=100兆欧姆 黄色LED
109=1000兆欧姆 黄色LED
1010=10000兆欧姆 黄色LED
1011=100000兆欧姆 黄色LED
1012=1000000兆欧姆 红色LED
1.0目的
了解微型表面电阻测试仪基本原理、使用方法，使其正确使用、正确读取测量数据。
2.0范围
适用于公司各个检测环节相关部门
3.0职责
各工位检测人员依本规范合理操作使用微型表面电阻测试仪
4.0微型表面电阻测试仪原理
袖珍型表面电阻测试仪简单介绍:
测量范围：10的三次方～10的12次方；精度：±10％
袖珍型表面电阻测试仪详细介绍:
1012=绝缘 红色LED
袖珍型表面电阻测试仪测量对地电阻：
1、将接地线插入接地（Ground）插座，这样绝缘表的右侧检测电极（与插座在同侧）。将鳄鱼夹接到地上。
2、将表放在被测表面上，按住测量（TEST）按钮，持续发光的LED指示出对地电阻值的量级。这个测量值的单位是欧姆。
校准周期 、表面阻抗表校准方法：
转变点：1/2级对数(3.16×10n)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件编号 HS/WI-DZ-042
版 本 A/0 文 件 名 称
表面电阻测试仪作业指导书
制定日期 2016-12-22 页 次
第 1 页，共 1 页
核 准 审 核
拟 制
Sheet No: 1 of 1
1.目的
规范表面电阻测试仪正确使用，检查各工位静电防护，确保生产品质。
2.适用范围
适用精密电子部工作台表面静电测试。
3.权责
IPQC 负责测试并记录。
4.所用物品:
TM385数字表面电阻测试仪 5.工作条件 0℃~40℃ 6.程序内容
6.1表面电阻测试：将测试仪器放置在待测试物体表面，使测试仪的两侧试电极与待测物体表面可靠接触：按下需看当前温暖试环境温度，只需按下测试仪上的◎开机可进行测试Ω；如需看当前测试环境温度，只需按一下 键转换到温度界面上，再按可转回到电阻测量界面。
LCD 上面2排显示是代表所测表面电阻区，对
应点亮，下面数字显示测试的表面阻值，如所测的表面电阻值小于105
Ω，下面会显示“ＬＯ＂表示是在导通区域
防静电功能OK ；如测量的电阻值大于10１２
Ω，下面显示“OL ”表示绝缘状态“如开路”。
LCD 上面圆形符号和代表的数值即为该物体表面的十进制测量电阻值。
103=1K Ω;104=10K Ω;105=100K Ω;106=1M Ω;107=10M Ω;108=100M Ω;109=1G Ω;1010=10G Ω;1011=100G Ω;1012
=1T Ω
注：103~105Ω为导电材料；106~1011Ω为散静电材料；≥1012
Ω为绝缘材料； 6.2对地电阻测试：
6.2.1将接地线插入测试器前端的接地插孔内，将接地线另一头的鳄鱼夹与地线连接起来 6.2.2将仪器放置在待测物体上。
使测试器的右侧电极与待测物体可靠接触； 6.2.3按一下◎键开机进行测试
6.2.4LCD 上面点亮并保持不变的那个圆点和数值所代表的数值即为该物体的十进制测量对地电阻，下面对 应显示出对应的读数值。
6.2.5LCD 下面显示“OL ”，代表≥1012Ω绝缘材料，不能用于防静电；显示“LO ”代表在103~105
Ω的导通区，表面防静电性能极好。
7.图示
※ 修订履历 ※ 变更日期 变更版本
变 更 内 容。
