旋风除尘器的特点
实践证明：利用机械力（包括重力、惯性力、离心力等）的除尘过程中，依靠离心力要比单纯利用惯性力对尘粒具有更大的捕集分离能力。
旋风分离器就是利用离心力使固体微粒从气相的载流介质中分离出来的一种气固分离设备。
这种设备用于化工及粉状物料生产过程称之为气固分离器；用于一般工业除尘及锅炉烟气净化过程，通常称为旋风除尘器。
旋风除尘器具有以下特点：
1）结构简单、加工制作容易、造价低；
2）除尘器本身没有运动部件，运行管理及维护检修方便；
3）对粉尘的物理性能无特殊要求，对粉尘负荷的适应性比较强；
4）可耐较高的温度，适应高温烟气处理；
5）属于干式收尘，便于粉状物料的回收处理；
6）设备阻力适中，除尘效率较高。
旋风除尘器一般只能捕集分离10微米以上的尘粒，而且处理风量受到一定的限制，一般多用于中小型锅炉烟气除尘以及粉状物料的回收。
除尘器内气流流型及除尘过程
旋风除尘器是目前工业除尘及锅炉烟气净化中应用较为广泛的除尘设备之一。
尽管除尘器的种类繁多，形状各异，但其除尘原理基本上是相同的。
下图是普通旋风除尘器内气流流动概况示意图。
进入旋风除尘器的含气气流，沿着圆筒体的内壁一边旋转一边下降，通常称这部分气流为外旋气流。
当外旋气流到达锥体下部时，由于受到器壁的限制，气流改变方向，折转向上，形成在中心区域旋转上升的气流，通常称这部分气流为内旋气流。
内旋气流升至顶部经排气芯管排出。
实际上旋风除尘器内的气流及尘粒的运动状况是相当复杂的，上述图示是简化后的气流流型。
研究表明：气流在旋风除尘器内作旋转运动时，任何一点的速度都可以分解成三个分速度，即切向速度、径向速度和轴向速度。
许多研究者的测试结果都大致相同。
可以看出，器壁附近的切向速度随气流不断向下旋转而逐渐增加，而在同一水平断面上的切向速度随与轴心距离逐渐减小而增大；径向速度比切向速度要小的多，而且在同一水平断面上几乎不变，接近中心区域的径向速度方向指向器壁；轴向速度表示器壁区域轴向速度向下，中心区域气流向上。
研究结果表明，旋风除尘器内的切向速度是决定气流质点离心力大小的主要因素，其最大值约在排气管直径的1/2-1/3的圆环处。
在旋风除尘器内含尘气体中的尘粒随气流一起作旋转运动，尘粒的密度要比载流气体的密度大得多。
因此在同一点处尘粒获得的切向分离速度也比气体大得多。
旋风除尘器的构造及分类
旋风除尘器通常按气流进入方式不同，可分为切向进入式和轴向进入式两类。
一、切向进入式旋风除尘器
切向进入式旋风除尘器是指进入除尘器的含尘气流方向与除尘器的圆筒壁相切。
这是应用最广泛的一种旋风除尘器。
这种除尘器的基本构造由一个外圆筒体和一个圆锥体焊接在一起构成除尘器外壳。
圆形排气芯管设在圆筒体内，两者具有同一轴心。
圆锥体下部与集尘箱或
锁气式排尘阀相连。
切向进入式旋风除尘器又可分为切线型入口和涡壳型入口两种。
1、切线型入口这种旋风除尘器入口链接导管的外币与除尘器外通体相切。
采用这种入口方式，含尘气流进入除尘器后一般会产生双漩涡运动，并在筒体与排气芯管之间形成上下两个灰环。
随着除尘器的连续运行，上灰环的粉尘不断地积累，此时如果处理不当，有可能使上灰环的一部分被卷入内漩涡，经排气管排出，从而影响除尘效率。
2、涡壳型入口这种旋风除尘器入口连接导管的内壁与除尘器外通体相切，连接导管的外壁延伸为半圆周或全圆周的涡壳型。
实验表明，采用这种入口方式，可以避免筒内气流之间的互相干扰，对减少除尘器的阻力，提高处理风量和除尘效率有利。
例如当进风口的总面积相同时，可以改变进口的高度，使进口的宽度减薄，含尘气流进入除尘器时离轴心的距离增加了，也就是说缩短了尘粒移向筒壁的距离，从而有利于除尘效率的提高。
切向进入式旋风除尘器，大多数情况下都是单个独立使用，但在某些场合也可多个并联使用，以适应处理风量增减的需要和维修。
旋风除尘器串联使用的情况一般很少见。
轴向进入式除尘器
轴向进入式除尘器是指进入除尘器的含尘气流方向与除尘器的轴线一致。
这种除尘器根据净化后气流排出方式不同，可以分成轴流反转式和轴流直通式两种。
一般采用轴流反转式的较多。
图3-4为这两种轴向进入式旋风除尘器的示意图。
这种旋风除尘器的基本机构，由筒体、排气芯管和导流叶片组成。
轴流反转型的导流叶片安装在筒体和排气芯管之间，使轴向进入的气流经导流叶片后在筒体内产生旋转运动，旋转气流中的尘粒在离心的作用下，从气流中分离出来，净化后的气体从排气芯管排出，从而实现气固分离。
一般很少把轴向入口方式的旋风除尘器做成单独的旋风除尘器使用，对尺寸相同的单个轴向进入式和切向进入式除尘器来说，靠导流叶片使气流获得的旋转速度，可能比切向入口低，这对除尘效率会带来不利的影响。
但是轴向入口方式适宜于多个并联使用，这样可以通过减小除尘器筒体直径的方法，来提高含尘气流中尘粒的分离速度弥补效率下降。
这种小直径的单个轴向入口旋风除尘器通常称为旋风子，将若干旋风子并联使用就构成了多管旋风除尘器。
旋风除尘器的工作原理

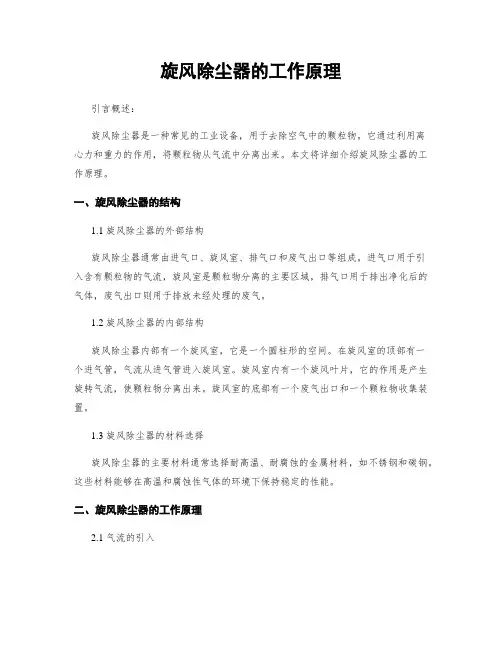

旋风除尘器的工作原理引言概述：旋风除尘器是一种常见的工业设备，用于去除空气中的颗粒物。
它通过利用离心力和重力的作用，将颗粒物从气流中分离出来。
本文将详细介绍旋风除尘器的工作原理。
一、旋风除尘器的结构1.1 旋风除尘器的外部结构旋风除尘器通常由进气口、旋风室、排气口和废气出口等组成。
进气口用于引入含有颗粒物的气流，旋风室是颗粒物分离的主要区域，排气口用于排出净化后的气体，废气出口则用于排放未经处理的废气。
1.2 旋风除尘器的内部结构旋风除尘器内部有一个旋风室，它是一个圆柱形的空间。
在旋风室的顶部有一个进气管，气流从进气管进入旋风室。
旋风室内有一个旋风叶片，它的作用是产生旋转气流，使颗粒物分离出来。
旋风室的底部有一个废气出口和一个颗粒物收集装置。
1.3 旋风除尘器的材料选择旋风除尘器的主要材料通常选择耐高温、耐腐蚀的金属材料，如不锈钢和碳钢。
这些材料能够在高温和腐蚀性气体的环境下保持稳定的性能。
二、旋风除尘器的工作原理2.1 气流的引入含有颗粒物的气流通过进气口进入旋风除尘器。
进气口的设计使气流以一定的速度进入旋风室。
2.2 旋转气流的产生进入旋风室后，气流受到旋风叶片的作用，产生旋转运动。
旋转气流使颗粒物受到离心力的作用，被迫向旋风室的壁面移动。
2.3 颗粒物的分离由于颗粒物的质量较大，受到离心力的作用后，它们无法跟随气流的旋转运动，而被迫向旋风室的壁面移动。
随着颗粒物的运动，由于重力的作用，它们逐渐沉积在旋风室的底部。
三、旋风除尘器的优势3.1 高效除尘旋风除尘器能够高效地去除颗粒物，其分离效率通常可达到90%以上。
它可以有效净化工业废气，保护环境。
3.2 无需额外能源消耗旋风除尘器的工作原理基于气流的旋转和离心力的作用，不需要额外的能源消耗。
这使得它在节能环保方面具有优势。
3.3 适用范围广旋风除尘器适用于各种颗粒物的分离，包括粉尘、烟尘、颗粒状固体物等。
它广泛应用于电力、冶金、化工、建筑等各个行业。
旋风除尘器实验原理
旋风除尘器实验原理随着工业化进程的加速，大量的工业废气和粉尘排放给环境带来了严重的污染。
为了减少这种污染，人们发明了各种各样的除尘设备。
其中，旋风除尘器是一种常用的除尘设备，它的原理是利用旋转气流将粉尘分离出来。
本文将介绍旋风除尘器的实验原理。
一、旋风除尘器的结构旋风除尘器主要由进气口、旋风室、出气口、底部排灰口等组成。
进气口将含有粉尘的气体引入旋风室，旋风室内的气流被加速并形成旋转气流，粉尘在旋转气流的作用下被分离出来，而干净的气体则从出气口排出。
底部排灰口用于清除旋风室内积累的粉尘。
二、旋风除尘器的实验原理为了验证旋风除尘器的分离效果，我们进行了以下实验。
实验器材：旋风除尘器、气泵、粉尘发生器、电子天平、测速仪。
实验步骤：1.将旋风除尘器放置在实验台上，并将进气口连接到气泵。
2.将粉尘发生器放置在旋风除尘器的进气口前方，通过气泵将含有粉尘的气体引入旋风室。
3.在旋风除尘器的出气口处放置测速仪，测量出气口处的气流速度。
4.在旋风除尘器的底部排灰口处放置电子天平，测量旋风室内积累的粉尘重量。
实验结果：在实验过程中，我们发现旋风除尘器的分离效果非常好。
经过一段时间的实验，旋风室内积累的粉尘重量明显增加，而出气口处的气流速度几乎没有变化。
这表明，旋风除尘器能够有效地将粉尘分离出来，保证出气口处的气体干净。
三、旋风除尘器的应用旋风除尘器广泛应用于各种工业领域，如水泥、石化、冶金、化工等。
它可以有效地减少工业废气和粉尘的排放，保护环境，提高生产效率。
旋风除尘器是一种非常实用的除尘设备，它的分离效果非常好，可以有效地减少工业废气和粉尘的排放。
通过实验，我们验证了旋风除尘器的分离效果，为其应用提供了科学依据。
旋风除尘器的除尘原理
旋风除尘器的除尘原理
旋风除尘器是一种常见的工业除尘设备，其原理主要通过离心力的作用来分离空气中的粉尘颗粒。
它的工作过程可以概括为以下几个步骤：
1. 空气进入旋风除尘器：空气中含有粉尘颗粒的污染气体通过进气口进入旋风除尘器的内部。
2. 形成旋转气流：进入除尘器内部的污染气体在高速进入后，被导流板引导形成一个旋转的空气流动。
3. 分离粉尘颗粒：旋转的气流中的粉尘颗粒受到离心力的作用，被迫沿着旋转气流的方向运动，并在离心力的作用下从气流中分离出来。
4. 收集粉尘：分离出来的粉尘颗粒会沿着旋风除尘器内壁的下部滑落，最后通过底部的排料口收集出来。
5. 净化气体排放：经过分离处理后的净化气体则从旋风除尘器的出口排放出去。
旋风除尘器的主要特点是结构简单、操作稳定，并能够有效去除大部分的粉尘颗粒。
然而，对于细小颗粒或具有黏性的颗粒，旋风除尘器的除尘效果可能会受到一定的限制。
因此，在应用旋风除尘器时，需要结合实际情况选择合适的除尘设备来达到更好的净化效果。
