JZC1系列接触器式继电器
JZC系列接触器式继电器
JZC1-62, 62T, 62/Z, 62T/Z
JZC1-53, 53T, 53/Z, 53T/Z
JZC1-44, 44T, 44/Z, 44T/Z
8
Delixi Electric
JZC1 系列接触器式继电器
选型指南
产品名称 JZC1
触头类型 13
3: 常开+3常闭 ... 80: 8常开+0常闭

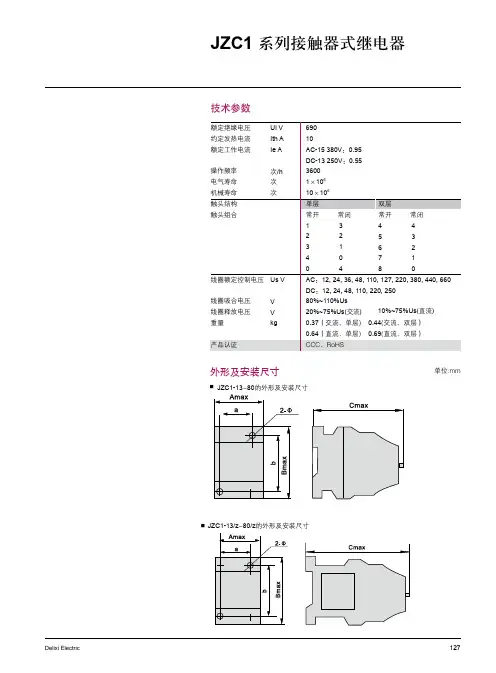

JZC1 系列接触器式继电器
技术参数
额定绝缘电压 约定发热电流 额定工作电流
Ui V Ith A Ie A
操作频率
次/h
电气寿命
次
机械寿命
次
触头结构
触头组合
线圈额定控制电压 Us V
线圈吸合电压
V
线圈释放电压
V
重量
kg
产品认证
690
0
AC-5 380V：0.95
DC-3 50V：0.55
3600
b 60±0.6 60±0.6 60±0.6 60±0.6 60±0.6 60±0.6 60±0.6 60±0.6
Φ
4.8 -0.48 0
4.8 -0.48 0
4.8 -0.48 0
4.8 -0.48 0
5 -0.30 0
5 -0.30 0
5 -0.30 0
5 -0.30 0
接线图
JZC1-40, 40T, 40/Z, 40T/Z
×06 0×06
单层
双层
常开
常闭
常开
常闭
3
4
4
5
3
3
6
4
0
7
正泰产品系列类别剖析
TND3(TSD)
系列补偿型柱式交流自动稳压器
TNDZ(DBW)、TNSZ(SBW)
系列开关电源
NKY1
系列直流电源
WYJ
系列交流精密净化稳压电源
NPS
系列单相应急电源
NEPS
JQX-15F、JQX-16F、JQX-102F、JQX-21F、JQX-115F、JQX-13F、JQX-13FA、JZX-22F
小型继电器插座系列
时间继电器
系列时间继电器
NJS6、NJS2、NJS1、NTE8、JSS48A、JSZ3、JSZ4、JS14A、JS14P、JS14S、JSS1、JS11、JS11S
系列保持中间继电器
DZB-10B、
系列时间继电器
DS-20、DS-30、DS-110、120、
系列电压继电器
DJ-100、DY-20C
系列电流继电器
DL-10、DL-20C、DL-30、JL5
系列继电器
DY30
型信号继电器
DX-11
系列信号继电器
DX-30
系列反时限过流继电器
GL-10、20
系列静态电流继电器
断路器类
万能式断路器
系列万能式断路器
NA8、NA8G、NA1-2000~6300、NA15、DW15、DW16、DW17D
万能式断路器
NA1-1000
系列万能式真空断路器
NAK1
塑料外壳式断路器
系列塑料外壳式断路器
NM8、NM8S、NM7、NM6、NM6S、NM1、NM10、DZ20、DZ15、DZ108、DZ253、DZ948
微电脑时控开关
KG316T
系列电流时间转换装置

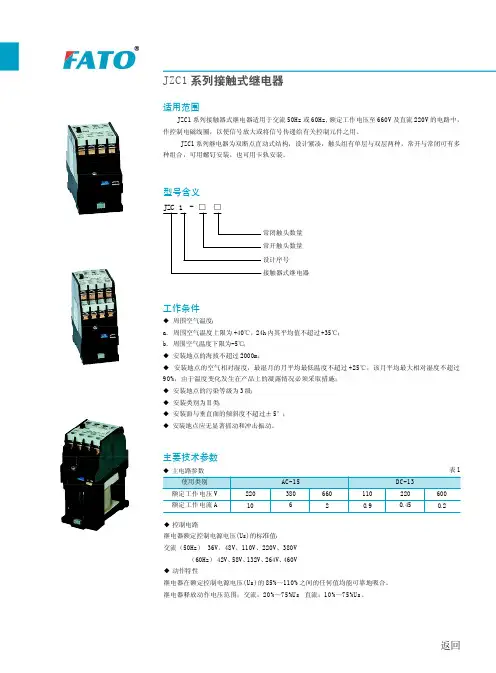

JZC 系列接触式继电器
适用范围JZC1系列接触器式继电器适用于交流50Hz 或60Hz,额定工作电压至660V 及直流220V 的电路中， 作控制电磁线圈，以使信号放大或将信号传递给有关控制元件之用。
JZC1系列继电器为双断点直动式结构，设计紧凑，触头组有单层与双层两种，常开与常闭可有多 种组合，可用螺钉安装，也可用卡轨安装。
型号含义 JZC 1 - □ □常闭触头数量常开触头数量设计序号接触器式继电器工作条件◆ 周围空气温度；a. 周围空气温度上限为+40℃，24h 内其平均值不超过+35℃；b. 周围空气温度下限为-5℃ ；◆ 安装地点的海拔不超过2000m；◆ 安装地点的空气相对湿度，最湿月的月平均最低温度不超过+25℃，该月平均最大相对湿度不超过 90%，由于温度变化发生在产品上的凝露情况必须采取措施；◆ 安装地点的污染等级为3级；◆ 安装类别为Ⅱ类；◆ 安装面与垂直面的倾斜度不超过±5°；◆ 安装地点应无显著摇动和冲击振动。
◆ 控制电路继电器额定控制电源电压(Us)的标准值：交流（50Hz） 36V、48V、110V、220V、380V（60Hz）42V、 58V、 132V、 264V、 460V◆ 动作特性继电器在额定控制电源电压(Us)的85%～110%之间的任何值均能可靠地吸合。
继电器释放动作电压范围；交流：20%～75%Us 直流：10%～75%Us。
JZC1系列接触式继电器 使用类别 额定工作电压V 额定工作电流A220 10AC-15380666021100.9DC-13 2200.45600 0.2主要技术参数◆主电路参数 表1安装方式产品可用螺钉安装，也可借助底座上滑鞍扣装在35 毫米宽的标准卡轨上。
订货须知◆ 产品型号及名称◆ 控制线圈电压◆ 订货数量触头组合情况及结构示意图外形及安装尺寸JZC1系列接触式继电器 型号 JZC1-40 JZC1-31 JZC1-22 JZC1-13 JZC1-04 JZC1-80 JZC1-71 JZC1-62 JZC1-53 JZC1-44 结构 常开触头 N O 4 3 2 1 0 8 7 6 5 4 常闭触头N C 0 1 2 3 4 0 1 2 3 4单层 双层 表2图1图2。
几种常见交流接触器的区别
几种常见交流接触器的区别
CJT1是第一代接触器。
主触点最大到150A.辅助触点2常开+2常闭，体积大耐用。
CJ20主触点最大630A.辅助触点2常开+2常闭，灭弧效果好。
CJX1对应的是西门子的3TB，3TF 交流接触器；CJX1实际就是CJ20 的翻版.重量轻.（灭弧效果不如CJ20）。
CJX2是施耐德的LC1；CJX2为小型接触器主触点最大630A.辅助触点32A以下单常开或单常闭.40A以上1常开+1常闭，体积小安装方便（导轨安装）。
CJX3，这个型号很特殊，以前是沈阳213最先开始用，也是对应的西门子的3TB，3TF，但国内一般都是打CJX1系列，打CJX3的厂家很少；
CJX4是天水213的，这个系列是天水专用，以前天水和施耐德有过合作的，施耐德的LC1授权过。
CJX4就是施耐德的LC1，但和CJX2系列不同，天水213将外观，触点，各个方面进行了重新设计；
CJX5是三菱的SK系列，
CJX8是ABB的B交流。
JZC1是中间继电器触点容量为5A。
CJX1和CJX2的，一个是施耐德的LC1系列接触器，一个是西门子的3TB区别系列接触器，两者安装尺寸，大小完全不同的。
CJX1，小电流CJX1-9等款是双层结构，上面4组辅助触头，下面三组主触头，而CJX2,就一层，左边三个主触头，右边是一组辅助触头。
用最多的应该是CJX2和CJT1了，CJX1都很少看到，大部分都是CJX2加F4-11。
JZC-1MT_陕西群力继电器
技术特性
触点形式 接触电阻（Ω） 触点间 绝缘电阻 （MΩ） 触点组间 触点线圈间 其它 触点间 触点组间 触点线圈间 其它 2Z(二组转换) ≤0.05 ≥1000 ≥1000 ≥1000 ≥1000 ≥500 ≥500 ≥500 ≥500 外形尺寸 （mm） 线圈功耗(W) 重 量(g) 触点负载 及 寿 命 动作时间(ms) 释放时间 （ms） ≤ 5 ≤3 3A,28VDC (阻性) 4 5×10 5A,28VDC (阻性) 4 1×10 21×11×11 ≤0.9 ≤11
4.7±0.25
4.7±0.25
10.5max
A A向
R

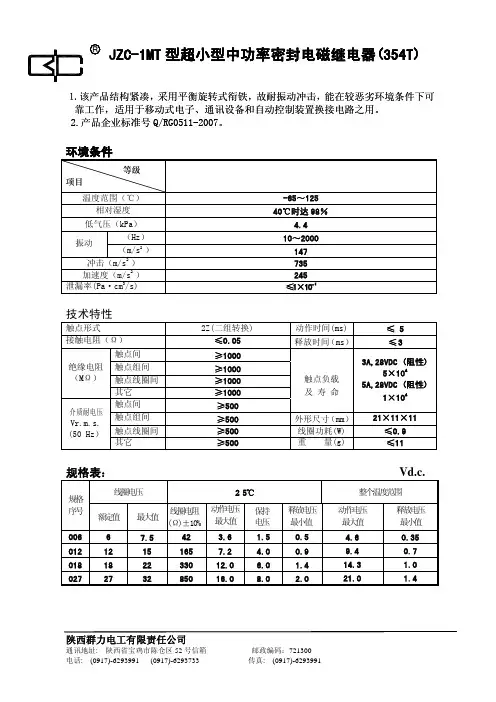

JZC-1MT ZC-1MT 型超小型中功率密封电磁继电器(354T)
1.该产品结构紧凑，采用平衡旋转式衔铁，故耐振动冲击，能在较恶劣环境条件下可 靠工作，适用于移动式电子、通讯设备和自动控制装置换接电路之用。 2.产品企业标准号 Q/RG0511-2007。
环境条件
等级 项目 温度范围（℃） 相对湿度 低气压（kPa） （m/s ） 2 冲击（m/s ） 2 加速度（m/s ） 3 泄漏率(Pa·cm /s) 振动 （Hz）
介质耐电压 Vr.m.s. (50 Hz）
规格表：
规格 序号 006 012 018 027 线圈电压 额定值 6 12 18 27 最大值 7.5 15 22 32 线圈电阻 (Ω)±10% 42 165 330 850 2 5℃ 动作电压 最大值 3.6 7.2 12.0 16.0 保持 电压 1.5 4.0 6.0 8.0 释放电压 最小值 0.5 0.9 1.4 2.0 动作电压 最大值 4.6 9.4 14.3 21.0
JZC1继电器
J Z C 1(3T H )接触器式继电器继电器适用于交流50Hz或60Hz，电压至660V，直流电压至440V的控制线路中,作为自动化系统中的控制元件，用来传递控制信号。
将控制信号扩大，以及控制各种电磁线圈的频繁开与闭的操作，联锁等用途。
继电器在下列条件下能可靠地工作：继电器安装地点的海拔高度不超过2000m。
继电器周围的空气温度为-5℃～+40℃。
继电器周围环境的污染等级为3级。
继电器的安装类别为Ⅱ类。
继电器的安装面与垂直面的倾斜度不得 超过+22.5°。
1.继电器的基本参数如下： a.额定绝缘电压：660V； b.约定发热电流：10A； c.额定操作频率：1200次/时； d.额定通电持续率：40%； e.线圈电压工作范围：额定控 制电压的85-110%;f.触头额定控制容量： AC-15使用类别为300VA； DC-13使用类别为30W；2.继电器的机械寿命：1000万次；3.继电器的电寿命：100万次；4.继电器的分类：a.按线圈的额定控制电压分为九种： 交流50Hz：24,36,48,110,220.380V; 交流60Hz：24,110,220V;b.接触头的不同组合：如左表5.继电器线圈输入功率如下： a.继电器起动功率：64VA； cosφ=0.84; b.继电器吸持功率：8.3VA cosφ=0.29。
常闭触头数量常开触头数量设计序号接触器式继电器JZC 1-JZC1(3TH)系列接触器式继电器（以下简称继电器）CJX1-12交流接触器的延伸产品，故继电器的工作原理、结构特点、产品外形尺寸及安装尺寸等与CJX1-12交流接触器相同。
本产品符合GB14048.5国家标准。
JZC1-40、13、22、13、04，A为90。
JZC1-44、53、62、76、80，A为105。
JZC 1继电器采用螺钉安装，也可采用35mm的标准卡轨安装。
应安装在垂直面上，允许倾斜角度为±22,5°。
北京人民电器有限公司
器，保护可能发生过载的电路，它广泛地 应用于轻工、冶金、煤矿、机械、起重、 铁路等领域。
2、符合标准
GB 14048.1 GB 14048.4
低压开关设备和控制设备 低压开关设备和控制设备
GB 14048.5 低压开关设备和控制设备
第1部分 总则（IEC 60947-1） 接触器和电动机起动器 机电式接触器和电动机起动器（含电动机保护器） （IEC 60947-4-1） 第5-1部分 控制电路电器和开关元件 机电式控制电路电器 （IEC 60947-5-1）
3、适用范围
◎周围空气温度不低于－5℃，不高 于+40℃，24h内平均值不超过+35℃。
如用于周围空气温度高于+40℃或低 于－5℃的场合，由用户与制造厂协商。
◎海拔高度不超过2 000m。 ◎运输和贮存：在运输、保管过程 中，均不得受雨、雪侵袭，产品应放置在 无雨、雪侵袭，空气流通，相对湿度不大 于90%，空气温度在-25℃～+55℃环境 中。 ◎大气相对湿度在最高+40℃时不超 过50%，较低温度可有较高的相对湿度， 如最湿月平均温度不超过+25℃时，月平 均相对湿度不超过90%。 因温度变化在产品表面发生凝露的情 况必须采取措施。 ◎污染等级：接触器使用地点的污染 等级为3级。 ◎安装类别（过电压类别）：Ⅲ类。 ◎安装位置： ① GC1—9~95： a、不降容：按正常工作位置安装， 安装面与垂直面倾斜度不大于±5°；也可 侧装；
③ GC1—100及以上规格有节能型， 其它规格没有节能型。
④ GC1—4011/AC380+GCF1—22交 流接触器20台。
即：线圈额定工作电压为AC 380V， GC1—4011，配装辅助触头组GCF1—22 的交流接触器20台。
宝成牌继电器.JZC-11F(785)
(无 L:普通型)(L:灵敏式) 印刷电路板式 触点形式：一组动合 电压种类 规格序号 产品型号
≤ 10 ms ≤ 2 ms 1H1: 5A; 1H1L: 3A 250VAC(阻性) 30VDC(阻性) 1×105 次
10A 10×18.2×15(mm)
1H1≤0.45,1H1L≤0.2
24
048-1H1
48
注：规格可根据用户要求增加。
订货示例
JZC-11F/ 012 - 1H 1 L
线圈电阻 (Ω)±10%
45/20 125/55 180/80 400/180 720/320 1620±15%
720 2800±15% 1280±15% 5100±15%
20℃ 动作电压 最大值
2.25 3.75 4.5 6.75
联系人：雷建东
电话：0917-6293906
传真：0917-6297928
邮箱：sxqlljd@
10 — 55HZ，1.5mm 双振幅
98 m/s2
触点形式 接触电阻（Ω）
触点间
绝缘电阻 （MΩ）
触点组间 触点线圈间 其它
1H ≤ 0.1
≥100
—— ≥100 ≥100
动作时间(ms) 释放时间(ms)
触点负载）
规格表
触点间 触点组间 触点线圈间 其它
750
—— 3000 3000
最大开关电流
外形尺寸 线圈功耗(W) 重 量(g)
规格序号
线圈电压 额定值
003-1H1L/1H1
3
005-1H1L/1H1
5
006-1H1L/1H1
6
009-1H1L/1H1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接触器式继电器JZC1系列
JZC 1- □ □/ Z
有Z表示直流操作
表示常闭触头数量
表示常开触头数量
设计序号
接触器式继电器
JZC1系列接触器式继电器主要用于交流50Hz或60Hz、 额定电压至660V或直流额定电压至600V的控
制电路中，用来控制各种磁铁线圈及用作电信号的放大和传递，是实现自动、远控必不可少的低压电器元件。
符合标准：GB 14048.5、IEC 60947-5-1、VDE 0660。
3.1 周围环境温度：-5℃＋40℃，24小时内其平均值不超过+35℃。
~3.2 海拔高度：不超过2000m。
3.3 大气条件：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的湿度下可允许有较高的湿度， 对由于温度变化偶尔产生的凝露应采取特殊措施。
3.4 污染等级：3级。
3.5 安装类别：Ⅲ类。
3.6 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。
3 正常工作条件和安装条件
2 型号及含义4 主要参数及技术性能
660
(0.8~1.1)Us 表 1线圈额定控制电源电压(Us)为：AC380V、220V、127V、110V、48V、36V、24V；
DC12V、24V、36V、42V、110V、220V。
5 其它
5.1 结构特点：
5.1.1 继电器交流操作采用直动式E形铁芯，直流操作采用转动式U形铁芯，双断点桥式触头系统的直动式 连动结构，动作可靠。
5.1.2 继电器触头有多种组合(详见触头组合形式表)。
5.1.3 继电器动作机构灵活、手动检查方便，结构设计紧凑，可防止外界杂物及灰尘落人继电器的动部位。
接线端都有防护罩，人手不能直接接触带电部位，可确保使用安全，符合安全用电标准。
5.1.4 继电器外型尺寸小巧，安装面积小。
安装方式可用螺钉紧固，也可扣装在 35mm 宽的标准安装导轨 上，具有装卸迅速方便之优点。
5.1.5 触头为桥式双断点结构，触点材料由电性能优越的银镍合金制成，具有使用寿命长及良好的接触可 靠性。
灭弧室均呈封闭形，并由阻燃性材料阻挡电弧向外喷溅，保证人身及临近电器的安全。
5.1.6 继电器电磁铁工作可靠、损耗小、噪音低，具有很高的机械强度，线圈的接线端装有电压规格的标 志牌，清晰醒目，接线方便，可避免因接错电压规格而导致线圈烧毁。
5.2 触头组合形式。
1 适用范围
C
表 2
型号JZC1-04 JZC1-04/Z JZC1-13 JZC1-13/Z JZC1-22 JZC1-22/Z JZC1-31 JZC1-31/Z JZC1-40 JZC1-40/Z JZC1-44 JZC1-44/Z JZC1-53 JZC1-53/Z JZC1-62 JZC1-62/Z JZC1-71 JZC1-71/Z JZC1-80 JZC1-80/Z 结构单层单层单层单层单层双层双层双层双层双层 常开触头对数0123445678常闭触头对数432104321
0 订货时必须注明产品的完整名称和型号，线圈的额定工作电压和频率，订货台数。
订货示例：JZC1-44/Z直流操作接触器式继电器 线圈电压：DC 24V 10台。
7 订货须知
6 外形及安装尺寸表 3型号Amax
90
106
125142
JZC1-04、13、22、31、40JZC1-44、53、62、71、80JZC1-04、13、22、31、40/Z JZC1-44、53、62、71、80/Z。
