北京建筑大学2012年考研结构力学真题
北京建筑工程学院2012年硕士研究生入学考试
总分150
结构力学试题
一、判断题（12分）
1、(本小题2分)
图示结构用位移法求解时，只有一个未知数。
（ ）
2、(本小题2分)
图示结构C 截面弯矩影响线在C
处的竖标为ab l /。
（ ）
B
3、(本小题2分) 用力法解超静定结构时，可以取超静定结构为基本体系。
() 4、(本小题2分)
图示结构用位移法求解的基本未知量数目最少为3。
（ ）
5、(本小题2分)
当结构中某杆件的刚度增加时，结构的自振频率不一定增大。
()
6、(本小题.2分)
图 示 梁 E I = 常 数 ， C 点 的 竖 向 位 移 方 向 向 下 。
（ ）
q
a a a
二、选择题（14分）
1、(本小题2分)
下图中哪一种情况不能用力矩分配法计算。
（ ）
C D A
B
2、(本小题2分)
图示梁中支座反力R A 的影响线为：
111
A .
B .1
C .1
D .
（ ）
3、(本小题2分)
图示结构EI =常数，在给定荷载作用下，Q BA 为：
A ．-10kN ；
B ．0 ；
C ．5kN ；
D ．-5kN 。
()
2m 2m
4、(本小题2分)
图a 所示结构，取图b 为力法基本体系，EA ，EI 均为常数，则基本体系中沿X 1方向的位移∆1等于：
A ．0；
B ，EA l /；
C ．-X l EA 1/；
D ．X l EA 1/ 。
( )。
l l
l
(a)(b)
5、(本小题2分)
图示为上弦结点位于一抛物线上的桁架，受均匀结点荷载作用，其各杆轴力分布的特点是：
A. 各杆轴力均相等；
B.
下弦各杆轴力相等，腹杆轴力为零；
C. 上弦各杆轴力相等，腹杆轴力为零；
D. 近支点弦杆轴力大，中部弦杆轴力小。
（）
l= d
/2
6
6、(本小题2分)
图示对称结构，其半结构计算简图为图：
原图
()
7、(本小题.4分)
图示刚架中杆长l ，EI 相同，A点的水平位移为:
A. ()
23
2
M l EI
/→;
B. ()
M l EI
23/→;
C. ()
23
2
M l EI
/←;
D. ()
23
M l EI
/←。
（）
M A
三、填 充 题 （ 将 答 案 写 在 空 格 内 ）（14分）
1、(本小题2分)
图a 和图b 所示为结构的两个状态，R 与∆间的关系为 _________。
△
（a ） （b ）
2、(本小题4分)
在图示移动集中荷载作用下，连续梁支座B 左截面上最小剪力等于 _________ ； B 右截面上最大剪力等于 ___________ 。
3、(本小题2分)
单自由度体系自由振动时，实测振动5周后振幅衰减为y y 50004=.，则阻尼比ξ= 。
1、(本小题6分)
悬 臂 结 构 和 简 支 结 构 的 各 振 型 所 具 有 的 共 同 特 性 ：
① ．第 一 主 振 型 不 动 点 ；
② ．第 n 主 振 型 ，具 有 个 不 动 点 ；
③ ．两 不 同 振 型 之 间 具 有 性 。
四、( 本 大 题8分 )
求图示结构的力矩分配系数和固端弯矩。
EI =常数。
五、( 本 大 题8分 )
用静力法作图示结构中杆件1、2的内力影响线。
六、( 本 大 题12分 )
求图示刚架B 点的竖向位移，已知EI 为常数。
q
l/2l/2
七、( 本 大 题14分 )
用力法作图示结构的M 图。
EI =
常数。
l
l l
八、( 本 大 题10分 )
求图示桁架杆件a 和c 的内力。
2.4m
九、( 本 大 题16分 )
图示体系，W =9kN ，梁中点竖向柔度δ=3×105-m /kN ，简谐荷载P (t )=P 0sin(θt )，
P 0208==kN, θω.。
求跨中振幅及最大挠度，并画出动力弯矩M D 图。
m 2m 2
十、( 本 大 题16分 ) 求图示体系的自振频率及主振型。
梁EI =常数。
l l 2l 2
十一、( 本 大 题14分 )
作图示结构的M 图。
EI =常数。
=q 1kN/m
6m 4m 4m。
2012年北京科技大学土木与环境工程学院845混凝土结构考研真题【圣才出品】
2012年北京科技大学土木与环境工程学院845混凝土结构考研真题试题编号：845试题名称：混凝土结构（共2页）适用专业：建筑与土木工程（专业学位）一、简要回答题（每题5分，共30分）1．结构可靠度的概念？2．根据结构功能的不同，如何划分极限状态？3．在承载能力极限状态中，如何判别大、小偏心受压构件？4．在建筑结构中，对混凝土施加预应力的常用方法有哪几种？5．何谓单向板和双向板？6．在多、高层建筑结构中，常用的结构体系有哪几种？二、试推导矩形截面大偏心受压构件正截面的承载力计算公式。
（20分）三、某楼面梁截面尺寸为300600b h mm mm ⨯=⨯，跨中最大弯矩设计值为M=300kN·m ，混凝土强度等级为C20（0.1,/6.912==αmm N f c ），采用HRB335级钢筋（2'/300mm N f f y y ==），受压区预先配置好202Φ的受压钢筋（2'628mm A s =），求截面所需配置的受拉钢筋面积s A 。
（20分）四、已知梁的截面尺寸为200500b h mm mm ⨯=⨯，均布荷载所产生的剪力为V=200kN ，箍筋用Ⅰ级钢筋（2210/yv f N mm =），混凝土强度等级为C20（229.6/, 1.1/, 1.0c t c f N mm f N mm β===），求箍筋用量。
（20分）注：单根钢筋截面面积：22850.3,1078.5mm mm φφ==五、已知某柱的截面尺寸为400500b h mm mm ⨯=⨯，mm a a 35='=，计算长度m l 5.30=，混凝土强度等级为C25（2111.9/, 1.0c f N mm α==），钢筋采用HRB335级钢（2'/300mm N f f y y ==）。
承受轴向力N=1000kN ，弯矩M=160kN·m ，求所需钢筋截面面积s A 和's A 。
北京工业大学841结构力学00-18年真题
2014年北京工业大学841结构力学考研真题
2013年北京工业大学841结构力学考研真题
2012年北京工业大学841结构力学考研真题
2011年北京工业大学841结构力学考研真题
2010年北京工业大学841结构力学考研真题 （回忆版）
2009年北京工业大学841结构力学考研真题
2002年北京工业大学442结构力学考研真题
2001年北京工业大学442结构力学考研真题
2000年北京工业大学442结构007年北京工业大学441结构力学考研真题
2006年北京工业大学441结构力学考研真题
2005年北京工业大学441结构力学考研真题
2004年北京工业大学441结构力学考研真题
2003年北京工业大学841结构力学考研真题
目 录
2014年北京工业大学841结构力学考研真题 2013年北京工业大学841结构力学考研真题 2012年北京工业大学841结构力学考研真题 2011年北京工业大学841结构力学考研真题 2010年北京工业大学841结构力学考研真题（回忆版） 2009年北京工业大学841结构力学考研真题 2008年北京工业大学441结构力学考研真题 2007年北京工业大学441结构力学考研真题 2006年北京工业大学441结构力学考研真题 2005年北京工业大学441结构力学考研真题 2004年北京工业大学441结构力学考研真题 2003年北京工业大学841结构力学考研真题 2002年北京工业大学442结构力学考研真题 2001年北京工业大学442结构力学考研真题 2000年北京工业大学442结构力学考研真题
2012√北京建筑大学(建筑学)考研专业课真题
2012建筑基础知识一、选择题（每题1分，共10分）1、中高层、高层住宅阳台栏杆净高不应低于多少？A、0.9mB、1.00mC、1.05mD、1.10m2、住宅公共楼梯踏步宽不应小于多少？A、300mmB、280mmC、260mmD、220mm3、福建土楼居民的外墙很厚，主要作用是为了？A、保温隔热B、坚固防卫C、隔热耐久D、房间功能需要4、机械式立体汽车库的停车数量超过多少辆时，应进行分区分割？A、200辆B、100辆C、50辆D、25辆5、汽车库内当通车道纵向坡度大于多少时，坡道上下端应设置缓坡？A、15％B、12％C、10％D、8％6、医院、疗养院至少有多少以上的病房和疗养室，应获得冬至日不小于2小时的日照时间？A、1/2B、1/3C、1/4D、2/37、一般室外环境的构成，主要依赖于下列那一方面？A、建筑或建筑群体组合B、场地类型和划分组合C、道路组织D、绿化和建筑小品组合8、一般宾馆建筑常采用的空气调节系统是？A、分体空调系统B、集中空调系统C、高速诱导系统D、风机盘管系统9、下列哪一条不符合城市规划对建筑地基的要求？A、基地地面高程应按城市规划确定的控制标高设计B、基地地面宜高出城市道路地面，否则应有排除地面水的措施C、基地应有三个以上不同方向通向城市道路出口D、基地如有滑坡、洪水淹没或海潮侵袭可能时，应有安全防护措施10、住宅建筑采用的组合方式是什么？A、单一题型B、单元组合体型C、复杂体型D、对称体型二、术语解释（每题2分，共10分）1、容积率2、建筑密度3、室内净高4、地下室5、半地下室三、简答题（1题5分，2题5分，共10分）1、当高层建筑满足设消防电梯设置数量及其他电梯的规定时，请简述《高层民用建筑设计防火规范》中对高层建筑消防楼梯设置数量及与其他楼梯关系的规定。
2、请简述《高层民用建筑设计防火规范》中对于一类建筑、二类建筑及地下室每个防火分区允许的最大建筑面积的要求，及设有自动灭火系统和局部设置自动灭火系统时防火分区可增加面积的规范规定。
2012年一级建筑师考试《建筑结构》真题
2012年《建筑结构》真题一、单项选择题1.如图3-283所示结构超静定次数为：A.0次B.1次C.2次D.3次答案：C解析：如图3-284所示，去除2个多余约束后，变为静定结构。
2.图3-246所示平面体系的几何组成为：A.几何可变体系B.几何不变体系，无多约束C.几何不变体系，有1个多余约束D.几何不变体系，有2个多余约束答案：A解析：如图3-247所示的A节点是可以水平自由运动的。
3.如图3-271所示结构的超静定次数为：A.0次B.1次C.2次D.3次答案：C解析：去除如图3-272所示的两个二力杆，则结构变为静定结构。
2j-b=2x5-12=-2。
4.如图3-332所示对称桁梁在外力P作用下，零杆的根数为：A.无B.1根C.2根D.0答案：C解析：零杆如图3-333所示。
5.如图3-436所示结构在外力q作用下所产生的剪力图形状是:答案：C解析：首先左侧的悬臂杆件上不直接作用荷载，剪力不应变化，A、B错，其次，中间铰节点处未作用集中荷载，剪力图不应该有突变，D错误。
6.如图3-437所示结构在M弯矩作用下所产生的弯矩图是：答案：B解析：上部水平的两根杆件两端简支（无端弯矩），且杆件中间无荷载作用，所以可以判断这两根杆件无弯矩，C、D错误；在两个顺时针方向弯矩作用下，整体结构有向右侧变形的趋势，因此，中间竖杆的左侧受拉，B正确。
7.如图3-463所示二结构材质相同仅刚度不同，在外力P作用下，下列何项是错误的？A.内力Ⅰ≠内力ⅡB.变形Ⅰ≠变形ⅡC.位移Ⅰ≠位移ⅡD.应力Ⅰ≠应力Ⅱ答案：A解析：图示结构为静定结构，对于静定结构，杆件刚度的变化仅仅会引起结构变形和应变、应力的变化，不会导致内力的变化。
8.如图3-209所示刚架，当BC杆均匀加热温度上升t（。
C）时，其弯矩图正确的是:答案：C解析：当水平杆件长度伸长时（热账八将引起框架竖杆A、D 节点附近内侧受拉，B、C 节点附近的外侧受拉，水平杆件无弯矩变化。
北建建筑考研真题答案解析
北建建筑考研真题答案解析近年来，考研成为了越来越多本科生的选择。
对于热衷于建筑行业的学子来说，北建建筑考研无疑是一个备受关注的考试。
本文将对其中的一套真题进行解析，帮助考生更好地了解考试要求和相关知识。
北建建筑考研真题主要分为两个部分，一是综合素质考察，二是专业课。
我们先来看一下综合素质考察部分。
综合素质考察主要涉及到的内容包括：英语阅读理解、数学逻辑思维、写作等。
这一部分的目的是考察考生的综合素质和基本能力，因此准备工作非常重要。
对于英语阅读理解，考生需加强英语的阅读能力，并注意积累词汇量和阅读速度。
数学逻辑思维则需要考生理解题目背后的逻辑关系，灵活运用各种解题方法。
写作则需要考生提前进行写作练习，培养自己的表达能力和思维逻辑。
接下来是专业课部分，也是北建建筑考研最核心的内容。
根据往年的考试趋势，专业课主要涉及建筑设计、结构设计、建筑工程管理等方面的知识。
在备考过程中，一定要根据教材的内容有针对性地进行复习。
在解析具体的题目之前，我先给考生们一些建议。
首先，理清复习的重点。
考生要根据历年真题，总结出各个知识点的考查频率和方式，有针对性地准备复习材料。
其次，加强基础知识。
建筑考研是一个综合性很强的考试，所以基础知识非常重要。
针对每个知识点，要理解其背后的原理和应用。
最后，多做题，多模拟。
只有通过大量的练习，才能熟悉题目的出题思路和解题方法。
接下来，我们开始解析一道综合素质考察的英语阅读理解题：Passage 1Recently, there has been a lot of discussion surrounding the benefits of mindfulness meditation. The practice of mindfulness has its roots in ancient Buddhist tradition, and it involves focusing one's attention on the present moment and calmly acknowledging and accepting one's feelings, thoughts, and bodily sensations.Advocates of mindfulness meditation claim that it can have numerous positive effects on a person's wellbeing. For example, research suggests that regularly practicing mindfulness can reduce stress, improve cognitive abilities, and enhance emotional well-being. Additionally, studies have shown that mindfulness training can help individuals better manage chronic pain and reduce symptoms of depression and anxiety.While mindfulness meditation is primarily an individual practice, research has also examined the impact of practicing mindfulness within a group setting. A recent study published in the Journal of Health Psychology found that practicing mindfulness in a group setting can increase social connectedness and decrease feelings of loneliness. This suggests that mindfulness meditation has the potential to not only improve an individual's well-being but also strengthen social bonds.从文章中我们可以了解到，正念冥想是一种将注意力集中在当下，并平静地接受自身的情感、思维和身体感觉的修行方式。

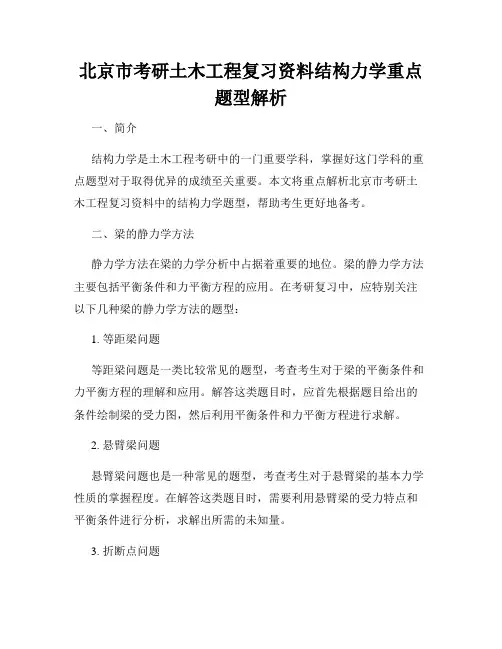

北京市考研土木工程复习资料结构力学重点题型解析
