智能配电网架构分析以及技术挑战

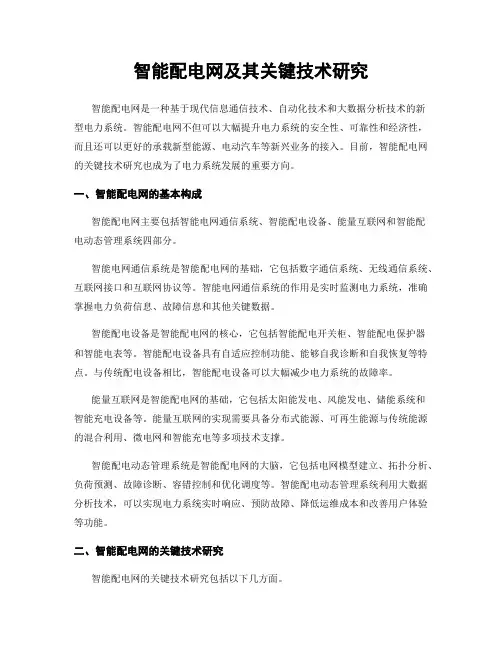

智能配电网及其关键技术研究
智能配电网及其关键技术研究智能配电网是一种基于现代信息通信技术、自动化技术和大数据分析技术的新型电力系统。
智能配电网不但可以大幅提升电力系统的安全性、可靠性和经济性，而且还可以更好的承载新型能源、电动汽车等新兴业务的接入。
目前，智能配电网的关键技术研究也成为了电力系统发展的重要方向。
一、智能配电网的基本构成智能配电网主要包括智能电网通信系统、智能配电设备、能量互联网和智能配电动态管理系统四部分。
智能电网通信系统是智能配电网的基础，它包括数字通信系统、无线通信系统、互联网接口和互联网协议等。
智能电网通信系统的作用是实时监测电力系统，准确掌握电力负荷信息、故障信息和其他关键数据。
智能配电设备是智能配电网的核心，它包括智能配电开关柜、智能配电保护器和智能电表等。
智能配电设备具有自适应控制功能、能够自我诊断和自我恢复等特点。
与传统配电设备相比，智能配电设备可以大幅减少电力系统的故障率。
能量互联网是智能配电网的基础，它包括太阳能发电、风能发电、储能系统和智能充电设备等。
能量互联网的实现需要具备分布式能源、可再生能源与传统能源的混合利用、微电网和智能充电等多项技术支撑。
智能配电动态管理系统是智能配电网的大脑，它包括电网模型建立、拓扑分析、负荷预测、故障诊断、容错控制和优化调度等。
智能配电动态管理系统利用大数据分析技术，可以实现电力系统实时响应、预防故障、降低运维成本和改善用户体验等功能。
二、智能配电网的关键技术研究智能配电网的关键技术研究包括以下几方面。
1. 无线传感器关键技术无线传感器技术是实现智能配电网信息采集的基础。
无线传感器关键技术包括网络拓扑、节点选取和网络传输等。
其中，选择能够适应电力环境、低功耗、高精度和长寿命的传感器至关重要。
2. 智能电网通信关键技术智能配电网通信关键技术是实现电力信息交换和快速响应的关键技术。
智能电网通信关键技术包括通信技术、网络安全、拓扑结构、通信协议和互联网技术等。
3. 大数据分析关键技术大数据分析技术是实现智能配电网动态管理的核心技术。
智能配电网的挑战与机遇_余贻鑫
电网储能还处于开发和配置的初期阶段，而且由于现有储能技术成本高和有限的功能，还未广泛使用。
很难评价哪一种储能技术对智能电网是最适宜的，但是从可再生能源使用角度看，高效、长寿命、可靠、价格合理、有较长放电持续时间的化学电池的开发是当前最迫切的。
能源效率、需求响应和负荷控制。
我国现行电价是扭曲的，低电价很难通过智能电网来刺激居民用户进行需求响应，由于电价低致使投资回收不确定，影响需求响应的获得和分布式电源投资的不确定性。
出台旨在开放电力市场和激励智能电网投资的新法规。
“电能”是一种商品，应该得到合理的市场价值。
我国目前的费率结构和电力公司的收入模式，不足以促进和
因此建立一个好的商业模式极其重要。
信息管理。
我们已经进入大数据时代，智能电网要配备大量的传感器，将会产生大量的数据，因此产生。
智能配电网自愈控制技术分析
智能配电网自愈控制技术分析智能配电网是通过运用先进的通信、信息、传感等技术，将传统的电力系统升级为更加智能化、分布式的电力系统。
在智能配电网中，自愈控制技术是一项重要的技术，它能够实现对配电系统中出现的故障、异常，进行自动检测、定位和恢复，以提高配电系统的稳定性和可靠性。
1. 智能设备：智能配电网需要配备先进的智能设备，包括智能感知器、智能开关、智能变压器等。
这些设备可以实现对电流、电压、功率等进行实时监测，并可以进行自动控制和调节。
2. 智能通信：智能配电网需要建立起智能化的通信系统，通过高速、可靠的通信网络，实现配电设备之间的信息交互和控制。
这样可以实现配电系统的实时监测、远程控制和故障快速定位。
3. 智能分析：智能配电网需要配备智能分析系统，通过对配电系统中的数据进行分析，实现对故障和异常的预测和诊断。
这样可以及时发现问题，并采取相应的措施进行自动修复。
4. 智能优化：智能配电网需要通过优化算法和控制策略，实现对电力的分配和调节。
这样可以在保证电力质量的前提下，实现电力的节约和最优化。
智能配电网自愈控制技术能够有效提高配电系统的可靠性和稳定性，减少停电时间，提高供电质量。
它还能提高配电系统的运行效率，降低电力损耗，实现对电力的有效控制和调度。
尽管智能配电网自愈控制技术有很多优势，但也面临一些挑战。
智能配电网的建设投入较大，需要进行设备更新和技术改造。
智能配电网面临着信息安全和隐私保护的问题，需要加强对通信网络的保护和管理。
智能配电网还需要与传统电力系统进行兼容，确保其稳定运行。

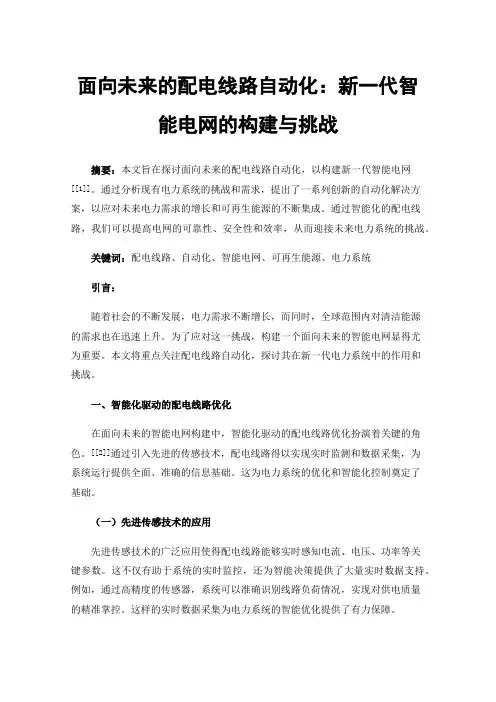

面向未来的配电线路自动化：新一代智能电网的构建与挑战
面向未来的配电线路自动化：新一代智能电网的构建与挑战摘要：本文旨在探讨面向未来的配电线路自动化，以构建新一代智能电网[[1]]。
通过分析现有电力系统的挑战和需求，提出了一系列创新的自动化解决方案，以应对未来电力需求的增长和可再生能源的不断集成。
通过智能化的配电线路，我们可以提高电网的可靠性、安全性和效率，从而迎接未来电力系统的挑战。
关键词：配电线路、自动化、智能电网、可再生能源、电力系统引言：随着社会的不断发展，电力需求不断增长，而同时，全球范围内对清洁能源的需求也在迅速上升。
为了应对这一挑战，构建一个面向未来的智能电网显得尤为重要。
本文将重点关注配电线路自动化，探讨其在新一代电力系统中的作用和挑战。
一、智能化驱动的配电线路优化在面向未来的智能电网构建中，智能化驱动的配电线路优化扮演着关键的角色。
[[2]]通过引入先进的传感技术，配电线路得以实现实时监测和数据采集，为系统运行提供全面、准确的信息基础。
这为电力系统的优化和智能化控制奠定了基础。
（一）先进传感技术的应用先进传感技术的广泛应用使得配电线路能够实时感知电流、电压、功率等关键参数。
这不仅有助于系统的实时监控，还为智能决策提供了大量实时数据支持。
例如，通过高精度的传感器，系统可以准确识别线路负荷情况，实现对供电质量的精准掌控。
这样的实时数据采集为电力系统的智能优化提供了有力保障。
（二）数据分析在配电线路优化中的角色通过对大量实时数据进行深度分析，电力系统可以识别出潜在问题和优化空间。
数据分析技术的运用，使得系统能够预测潜在的故障风险，提前采取措施防范可能的线路问题。
此外，数据分析还能为系统提供智能调度建议，优化电力流动路径，提高电能利用效率。
因此，数据分析在配电线路自动化中具有重要的战略地位。
（三）智能开关设备的研发与应用智能开关设备是配电线路智能化的重要组成部分。
通过采用先进的开关技术，系统能够实现对线路的远程控制和智能操作。
智能开关设备的研发不仅提高了线路的可靠性和稳定性，[[3]]还使得系统能够更加灵活地应对复杂多变的电力环境。
网智能配电网建设与发展浅析（5篇）
网智能配电网建设与发展浅析（5篇）第一篇：网智能配电网建设与发展浅析网智能配电网建设与发展浅析我国配电网的发展明显滞后于发电、输电，在供电质量方面与国际先进水平也有一定差距。
目前，用户遭受的停电时间，绝大部分是由于配电系统原因造成的。
配电网落后也是造成电能质量恶化的主要因素，电力系统的损耗有近一半产生在配电网，我国配电网的自动化、智能化程度以及自愈和优化运行能力远低于输电网，因此智能配电网的建设已经成为我国电力产业发展的必然趋势。
1、智能配电网主要技术内容及特征1.1 配电网自动化相关概念配电网自动化是利用现代电子、计算机、通信及网络技术，将配电网在线数据和离线数据、配电网数据和用户数据、电网结构和地理图形进行信息集成，构成完整的自动化系统，从而实现配电网及其设备正常运行及事故状态下的监测、保护、控制、用电和配电管理的现代化。
1.1.1配电自动化的实施原则配电自动化是整个电力系统与分散的用户直接相连的部分，电力作为商品的属性也集中体现在配电网这一层上。
配点网自动化应面向用户并适应经济发展水平。
配网自动化系统的规划和设计，应综合考虑经济条件、负荷需求、技术水平，以及投资效益等因素，遵循下面几项原则进行：(1)配网自动化系统设计应在配电网规划的基础上，根据当地的实际供电条件、供电水平、电网结构和客户性质，因地制宜地选择方案及其设备类型。
(2)配网自动化的建设必须首先满足自动化基本功能，在条件具备时可以考虑扩展管理功能。
(3)配网自动化通讯建设应该与调度自动化通讯、集中抄表系统通讯等结合起来，并考虑今后发展智能化的趋势。
(4)主站系统设计原则应遵循各项国家和行业标准，具有安全性、可靠性、实用性、扩展性、开放性、容错性，满足电力系统实时性的要求，具有较高的性能价格比。
1.1.2配网自动化系统的基本构成配网自动化系统是一项系统工程，它大致可分为配网自动化主站系统;配网自动化子站系统;配网自动化终端等。
(1)配网自动化主站系统主站系统由三个子系统组成：配电SCADA 主站系统;配电故障诊断恢复和配网应用软件子系统DAS;配电AM/FM/GIS 应用子系统DMS 构成。
智能电网电力通信的机遇和挑战MCWILL
1.3 中国电网的特点：统一、坚强、智能
01
02
负荷、资源的逆向分布：西电东送。 主要区别：大风电、光伏发电，远距离输送，以特高压骨架为基础。
理念：绿色、清洁、环保、分布式； 形式：配电网（无源-有源），用户（被动-主动）。
9
国网公司：中国统一坚强智能电网的特征
1.数字化：数字化电网、数字化电表与数字化用电设备； 2.信息化：市场信息、电网信息、用户信息与宽带通信形成的信息平台； 3.自动化：大电网安全稳定控制(高级智能调度)，变电站自动化与用户用电系统智能控制； 4.互动化：电网、发电与用户以信息为基础的互动和决策。
环境适应性要求
1
“电力业务终端+通信模块”需要改进 扩展通信模块功能使之成为电力终端 含通信模块的业务终端—含计量模块的智能终端？
对电力业务终端的要求
2
38
对通信厂商的建议
*
NCEPU *
当环境发生变化时，能够生存下来的物种未必是最强大的物种，而是能适应环境的物种。
01
谁能尽快解决智能电网通信接入的若干问题，谁就能在智能电网建设中抢占先机。
24
挑战二：人力资源的严重不足
通信及相关专业人力资源不足的问题日益明显： 近五年来通信资源及设备数量至少翻了两番； 而通信专业人员数量增加得很少； 智能电网的通信接入网建设无人可用！ 尽快进行通信及相关专业人力资源的储备！
广东
广西
云南
贵州
海南
25
挑战三：通信网建设的若干问题
1.智能电网的发展，新业务、新模式对通信的新需求； 智能电网业务发展预测、业务流量预测分析、相关业务性能保障技术 2.智能电网6大环节的信息通信保障； 尤其是配电和用电网的通信方式急需解决 3.现有信息、通信网的融合演进策略； 现有通信网不是推倒重来，而是如何保护现有投资，平滑过渡 4.网络安全问题（一个更加突出的问题，二次防护的领域也需要扩展与修订）； 5.电力通信网的规划问题（电源接入点的增加）； 瓶颈：通信接入网（配电通信网）建设的问题！
智能配电网的关键技术与挑战
智能配电网的关键技术与挑战在当今社会，电力作为支撑经济发展和人民生活的重要能源，其供应的稳定性、可靠性和高效性至关重要。
随着科技的不断进步，智能配电网应运而生，成为了电力领域的重要发展方向。
智能配电网通过融合先进的信息技术、通信技术和电力技术，实现了对电力系统的智能化监控、管理和优化，为用户提供了更加优质、可靠的电力服务。
然而，智能配电网的发展也面临着诸多技术挑战，需要我们不断地探索和创新。
一、智能配电网的关键技术（一）高级量测体系（AMI）高级量测体系是智能配电网的重要组成部分，它包括智能电表、通信网络和数据管理系统等。
智能电表能够实时测量用户的用电量、功率因数等信息，并通过通信网络将这些数据传输到数据管理系统。
数据管理系统对这些数据进行分析和处理，为电力公司提供用户用电行为的详细洞察，从而实现更精准的负荷预测、需求响应管理和电费计量。
（二）分布式能源接入技术随着可再生能源的快速发展，分布式能源如太阳能光伏发电、风力发电等在配电网中的接入比例不断增加。
为了实现分布式能源的高效接入和管理，需要采用先进的电力电子技术、控制策略和保护装置。
例如，通过逆变器将分布式能源产生的直流电转换为交流电，并实现与电网的同步接入；采用智能控制策略，根据电网的负荷情况和分布式能源的出力情况，实时调整分布式能源的输出功率，以保证电网的稳定运行。
（三）智能变电站技术智能变电站是智能配电网的关键节点，它实现了对电力设备的智能化监测、控制和保护。
智能变电站采用先进的传感器、通信技术和智能控制算法，能够实时获取设备的运行状态信息，如温度、压力、绝缘性能等，并对设备进行故障诊断和预测性维护。
同时，智能变电站还具备灵活的拓扑结构和控制功能，能够实现电网的快速重构和自愈控制，提高电网的供电可靠性。
（四）电力通信技术可靠、高速的通信网络是实现智能配电网的基础。
目前，电力通信技术主要包括光纤通信、无线通信和电力线载波通信等。
光纤通信具有传输速度快、容量大、抗干扰性强等优点，适用于骨干通信网络；无线通信如 5G 通信技术，具有部署灵活、覆盖范围广等特点，适用于终端设备的通信；电力线载波通信则利用电力线路作为通信介质，无需额外铺设通信线路，具有成本低、易于实现等优点。
智能配电网发展探讨
智能配电网发展探讨智能配电网是一种基于现代信息技术的电力系统的智能化升级。
它通过接入大量的传感器、通信和监控设备，实现对电力系统的实时监测、调节和管理，以提高供电可靠性、灵活性和效率。
智能配电网是电力系统自动化、智能化的重要组成部分，对于促进电力系统的可持续发展、提升供电质量有着重要的意义。
本文将从发展现状、优势和挑战等方面探讨智能配电网的发展。
首先，智能配电网具有以下优势。
一是提高了供电可靠性。
传统的配电网主要是单向供电，容易造成电力负荷不平衡，导致断电或电压不稳定。
而智能配电网通过实时监测、调节和管理电力系统，能够及时发现和处理故障，提高供电可靠性。
二是提高了供电灵活性。
智能配电网能够实现对电力系统的实时监测和控制，实现电力供需的平衡调节。
通过智能配电网，可以实现分布式能源的有序接入和管理，提高电力系统的灵活性。
三是提高了供电效率。
传统配电网中存在大量的能耗浪费现象，如输电损耗、电网地区开关和变压器负荷失衡等。
而智能配电网可以通过精确的供电信息和设备控制，降低能耗和损耗，提高供电效率。
然而，智能配电网的发展仍面临一些挑战。
一是安全问题。
智能配电网的核心技术是信息技术和通信技术，而这些技术都面临着信息安全和网络安全的风险。
智能配电网必须有强大的安全系统和措施来保护系统的安全，否则可能面临网络攻击和数据泄露等风险。
二是技术标准和规范的制定。
智能配电网的发展需要制定一系列的技术标准和规范，以保障各种设备的互操作性和兼容性。
然而，目前智能配电网的相关技术标准还比较不完善，需要进一步研究和制定。
三是成本问题。
智能配电网的建设需要大量的设备和投资，而这些投资需要在长期内才能获得回报。
所以，智能配电网的建设和发展需要充分考虑成本效益和经济可行性。
综上所述，智能配电网是电力系统自动化、智能化的重要组成部分，对于提高供电可靠性、灵活性和效率有着重要的意义。
智能配电网具有提高供电可靠性、灵活性和效率的优势，但也面临一些安全、技术标准和成本等挑战。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能配电网架构分析以及技术挑战
作者：南山
来源：《山东工业技术》2018年第19期
摘要：随着信息技术的发展，智能化技术被应用到各行各业，尤其是在电力行业，智能配电网的应用为配电系统提供了新的发展方向。
基于此，本文通过分析智能配电网的特点，阐述了智能配电网在模型拓展中、优化接口方案中、跨专业横向协同中的应用。
关键词：智能配电网；配电自动化；智能体系架构
DOI：10.16640/ki.37-1222/t.2018.19.147
0 前言
智能配电网技术广泛应用，促进了电力系统的飞速发展，尤其是在中低配电系统中。
传统的配电系统往往都是闭环设计，然后开环运行，主要参与电力配送，智能配电网架构主要实现高效、可靠、灵活等的配电，它的高安全性以及高可靠性是智能电网的关键环节，能够实现配电自动化。
1 智能配电网架构的特点
1.1 用户侧类型多样且灵活互动
智能配电网架构中有大量的分布式储能系统、充电设施、可控的智能电气设备以及分布式电源等，这些设施、系统普遍具有灵活且可控的特点，并且与配电系统能够进行双向互动，智能配电网通过对自身的状态以及运行的计划进行调整，来满足电网和用户两方面的用电需求。
传统配电网的用户侧是被动用电，而智能化配电网却具备同时用电、发电、储电等特点，智能化配电网能够成为一种主动参与配电系统运行的响应资源。
1.2 交流和直流混合的特性
由于储能设备、分布式电源以及负荷中都有大量的直流电，智能配电网一改以往单纯的交流电运行模式，它融合交流和直流电，形成了相互混合的配电系统。
在微电网方面上，智能配电网可以根据配电系统的实际运行需要，将交流微电网和直流微电网自动转化，也可以直流微电网和交流微电网相互混合使用；在配电系统的网络构架方面，中压、低压配电系统的交流馈线和直流馈线可以并存，交流线路和直流线路通过电子装备控制、连接。
智能配电网的交直流混合特性可以根据配电系统的实际运行情况来决定使用直流供电还是交流供电，使系统运行效率以及适应性提升。
1.3 运行模式和控制方式灵活多样
智能配电网采用的控制方式是分层次协调，这种控制方式的特点是既可以分散式控制，也可以集中式控制，在相互协同和局部区域自治的基础上，实现对配电系统的监测管理，如：用户侧的、社区、商业楼、微电网等能量管理系统以及虚拟的、Cell控制系统等等。
这些区域控制中心在控制自身的日常运行外，还能进行相互之间的沟通、协同。
智能配电网通过区域控制中心进行双向互动，使整个配电系统实现有效、主动的管理。
2 智能配电网关键技术的应用
2.1 模型拓展应用
传统的配电网中主要涉及到开关、馈线段以及配变等设备，这些设备的主要缺点是调节和控制的手段比较少，当电动汽车、微电网以及分布式电源这些新型的元素连接到配电网中，就会使配电网中出现新的配电管理业务的需求。
在“智能配电网优化调度关键技术研究”以及“智能配电网自愈控制技术开发与研究”中都是在遵循智能配电网研究标准，然后应用智能配电网新型配电设备统一的结构模型，使电动汽车、微电网以及分布式电源这些新型的元素所对应的模型得到扩展。
例如：在河南灵宝供电公司，利用智能配电网新型设备所构建的模型中压配电网和高压配电网进行融合和拼接，使其提供的模型和数据可以让智能配电网在进行优化决策时实现自愈控制和优化调度[1]。
2.2 在优化接口方案应用
智能配电网中很多新型辅助装置和分布式电源都具有很强的可控性和灵活性，可以为配电系统的优化以及运行提供更多的技术手段，使智能配电系统中的多种能源能够协调互动。
对整个配电系统的层面进行优化设计，主要优化的目标有改善电压水平、减小维护的费用以及降低系统网损等，配电网的接口常常会出现不稳定的现象，同时配电系统的可控设备也无法正常工作。
传统的配电网内部接口不能够对提供CIS接口，同时也不能使配电系统的接口遵循CIS和CIM，智能配电网在优化接口中的应用使配电系统的接口能够内外兼用。
例如：河南灵宝供电公司的一个配电系统运行多年，但是由于不符合配电系统的标准，导致不能对外提供CIS接口，同时它的标准组件的应用也是不符合CIM和CIS。
河南灵宝供电公司设了基于中间件技术的CIS接口的改造方案，在这个方案中，在对外部的接口应用时，以CIM数据库为适配器，通过数据的转换以及映射将原有的模型数据映射到数据库中，然后封装数据库，使之成为对外提供的CIS接口，配电系统可以利用这个接口访问CIS、CIM标准的系统。
外部接口CIS 也可以直接访问智能配电网中的数据，从而实现内外接口之间的相互访问。
这个应用实现了原配电系统的标准化改造[2]。
2.3 在跨专业横向协同应用
配电网管理需要涉及到非常多的专业和部门，工作流程也非常的复杂，同时，传统的配电网管理方法在配电系统中各个环节之间的横向沟通不是很通畅，配电系统中的相关信息的共享与集成不能实现，使得各个环节的管理相互制约。
智能配电网技术的应用通过模型的交互构架，使配电系统的信息、数据等资源得以整合。
例如：河南灵宝供电公司，在应用智能配电网构架时，以一次设备异动、多源数据融合、配变台区管理、检修计划停电等为切入点，通过对配电系统的横向集成，使服务网络以及电气物理网络能够进行信息监测和结果反馈，这样智能配电网实现了对配电系统的全程管控的应用，使配电系统的精益化管理水平得到提升。
3 结论
综上所述，智能配电网架构的特点非常多，且它的技术应用能够使配电系统互联互通。
经过上文分析可得，智能配电网的关键技术在模型拓展中的应用能够实现自愈控制和优化调度；智能配电网的关键技术在优化接口方案应用实现了原配电系统的标准化改造；智能配电网的关键技术在跨专业横向协同应用，使配电系统管理水平得到提升，因此，智能配电网应用在电力系统中具有安全性和开放性。
参考文献：
[1]赵江河.智能配电网的体系架构设计探讨[J].供用电，2016，33
（10）：2-6.
[2]谢灿明，杜爱华，刘盛.新型智能配电网基本架构及工程建设方案研究[J].管理观察，2014（32）：88-90+93.。
