渠道渠堤填筑施工方案剖析
渠道工程施工方案

渠道工程施工方案农田水利工程施工应切实注意和其它工程施工次序配合和行衔接,如和道路交叉过水涵管位置和高程,避免二次开挖,渠道和新修道路伴行时,必需待道路路面施工完成后,方可进行渠道两侧衬砌及渠底砼浇筑,避免道路工程压实时侧压对水利工程破坏。
农田水利工程应视整个工程进展情况有计划地进行。
1、渠道土方工程(1)渠道底基层挖土夯压A农田水利工程水渠系统,修筑前应检验其轴线位置,高程放样,不得超挖,如有超挖情况,应予回填,回填时必需掺石灰等,并予扎实。
B水渠两边渠堤采取人工扎实,每层填筑厚度不得超出20cm,分层数次夯产,渠内侧采取稍超填方法,超填3cm。
C水渠底应视天气情况欠挖3-5cm 为宜,以确保衬砌和底板砼浇筑时土质新鲜,不被水泡或晒裂。
水渠底及水渠堤及渠底是否压实,要做到表面平整,砌体稳定,密实,造型美观大方,运行坚固实用,具体操作以下:a固定作业人员,边坡修坡整齐到位,不得有凸石、超修等现象。
边坡底铲除到位,不得有超铲、欠铲现象。
b衬砌时应挂双线,板底密实,确保边坡坡度符合设计。
c衬砌必需确保缝内砂浆饱满密实,严禁使用灌浇浆法及干砌勾缝措施,砌筑时用瓦刀将缝拖匀。
D渠道底开挖或填土后要充足压实:采取电动或柴油振动机夯压辅以人工扎实,夯压方向平行渠道轴线,各段要设置标志,以防漏压、欠压。
上下层分段位置要错开。
夯压不到死角,辅以人工进行扎实。
E修坡:渠道全断面开挖或填筑完成后,进行削坡清理,用蛙式打夯机对边坡进行扎实。
2、渠道硬化(1)操作工艺A混凝土配制应用磅秤计量按配合比由专员进行配料,在搅拌地点设置混凝土配合比指标牌。
B混凝土正式搅拌前,搅拌机应先回水空转湿润后再行加料搅拌,开始搅拌第一罐混凝土时,通常宜按配合比少加二分之一石子,以后各罐均按要求下料。
加料程序是:通常先加石子,再倒水泥后倒砂子,最终加水。
C搅拌混凝土应使砂、石、水泥、外加剂等完全拌合均匀,颜色一致为止。
混凝土搅拌时间,350L 自落式搅拌机通常不应少于1.5min。
有关水利渠道及渠系施工的阐述

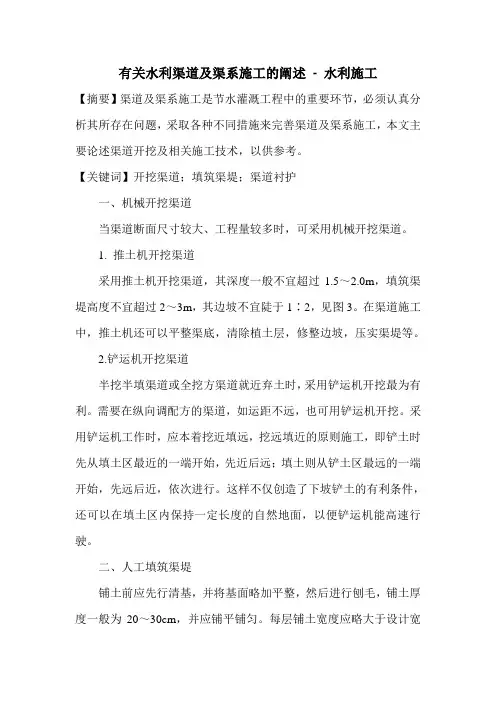

有关水利渠道及渠系施工的阐述- 水利施工【摘要】渠道及渠系施工是节水灌溉工程中的重要环节,必须认真分析其所存在问题,采取各种不同措施来完善渠道及渠系施工,本文主要论述渠道开挖及相关施工技术,以供参考。
【关键词】开挖渠道;填筑渠堤;渠道衬护一、机械开挖渠道当渠道断面尺寸较大、工程量较多时,可采用机械开挖渠道。
1. 推土机开挖渠道采用推土机开挖渠道,其深度一般不宜超过1.5~2.0m,填筑渠堤高度不宜超过2~3m,其边坡不宜陡于1∶2,见图3。
在渠道施工中,推土机还可以平整渠底,清除植土层,修整边坡,压实渠堤等。
2.铲运机开挖渠道半挖半填渠道或全挖方渠道就近弃土时,采用铲运机开挖最为有利。
需要在纵向调配方的渠道,如运距不远,也可用铲运机开挖。
采用铲运机工作时,应本着挖近填远,挖远填近的原则施工,即铲土时先从填土区最近的一端开始,先近后远;填土则从铲土区最远的一端开始,先远后近,依次进行。
这样不仅创造了下坡铲土的有利条件,还可以在填土区内保持一定长度的自然地面,以便铲运机能高速行驶。
二、人工填筑渠堤铺土前应先行清基,并将基面略加平整,然后进行刨毛,铺土厚度一般为20~30cm,并应铺平铺匀。
每层铺土宽度应略大于设计宽度,以免削坡后断面不足。
堤顶应作成坡度为2%~5%的坡面,以利排水。
填筑高度应考虑沉陷,一般可预加5%的沉陷量。
筑堤用的土料,以黏土略含砂质为宜。
如果用几种土料,应将透水性小的填在迎水坡,透水性大的填在背水坡。
土料中不得掺有杂质,并应保持一定的含水量,以利压实。
填方渠道的取土坑与堤脚应保持一定距离,挖土深度不宜超过2m,且中间应留有土埂。
取土宜先远后近,并留有斜坡道以便运土。
半填半挖渠道应尽量利用挖方筑堤。
三、渠道防渗衬护渠道衬护是灌溉渠道施工的重要组成部分,可以提高灌溉水有效利用系数,扩大灌溉面积,防治农田次生盐渍化。
渠道衬护的类型有:灰土、砌石、混凝土、沥青材料及塑料薄膜等。
在选择衬护类型时,应考虑以下原则:防渗效果好,因地制宜,就地取材,施工简易,能提高渠道输水能力和抗冲能力,减小渠道断面尺寸,造价低廉,有一定的耐久性,便于管理养护,维修费用低等。
渠道填筑施工方案

渠道填筑施工方案在水利工程中,渠道填筑施工是一项至关重要的工作,正确的施工方案不仅可以确保渠道的正常使用,还能够提高渠道的使用寿命。
本文将介绍渠道填筑的施工方案,包括施工前的准备工作、填筑材料的选择、施工方法等。
一、施工前准备工作在进行渠道填筑施工之前,需要进行一系列的准备工作,包括:1.清理渠道:将渠道内的杂物、积水等清理干净,确保施工区域干净整洁。
2.检查渠道状况:检查渠道的结构是否完好,是否有裂缝、坍塌等问题,需要及时修复。
3.准备施工设备:准备好填筑所需的设备和工具,如挖掘机、搅拌机等。
二、填筑材料选择填筑渠道时需要选择合适的填筑材料,常用的填筑材料有混凝土、砖石、沙土等。
在选择填筑材料时需要考虑以下因素:1.强度:填筑材料的强度要足够,能够承受水流的冲击。
2.稳定性:填筑材料的稳定性要好,能够固定在渠道内部,不易被水流冲刷。
3.耐久性:填筑材料要具有良好的耐久性,能够长期保持良好的使用状态。
三、施工方法渠道填筑的施工方法一般包括以下步骤:1.准备工作:对渠道进行清理和检查,保证施工区域清洁和渠道状况良好。
2.测量定位:根据设计要求进行测量定位,确定填筑的位置和高度。
3.搅拌材料:将填筑材料与水按照一定比例搅拌均匀。
4.逐层填筑:将搅拌好的材料逐层填入渠道,并进行夯实压实。
5.整齐美化:填筑完成后,对渠道进行整理、清理,保持渠道干净美观。
结语渠道填筑施工是水利工程中的一项重要工作,正确的施工方案可以保障渠道的正常使用和长久稳定。
选择合适的填筑材料,进行有效的施工方法,可以提高施工效率,降低工程安全风险,达到预期的工程要求。
希望本文介绍的渠道填筑施工方案能够对相关工作提供参考和帮助。
渠道工程土方填筑施工方案

渠道工程土方填筑施工方案一、工程概况渠道工程土方填筑是指土石方在渠道工程中的填筑作业。
渠道工程土方填筑主要包括挖方、运输、填方等工作。
土方填筑的质量、进度和安全是保证工程质量、工期和安全的重要保证。
本方案将从土方填筑施工的准备工作、填方质量控制和工艺方法等方面进行详细阐述。
二、施工前准备1. 场地准备在进行土方填筑之前,需要先对施工现场进行准备,包括场地平整和环境清理。
施工现场的平整度对土方填筑的质量有着直接影响,因此需要对场地进行细致的勘测和平整工作。
2. 施工设备和车辆根据工程需要,准备土方填筑所需的各种工程设备和车辆。
包括挖掘机、装载机、自卸车等设备,以及相关的维护保养和安全设施。
3. 施工人员保证施工所需的人员齐备,包括挖掘机操作员、司机、工地管理人员等。
确保施工人员具备相应的证书和经验,保证施工安全和质量。
4. 施工方案制定在进行土方填筑施工前,需要制定详细的施工方案,包括填方的工艺流程、质量控制方法、施工进度和安全措施等。
5. 环境保护和安全措施在进行土方填筑施工时,需要遵守相关的环境保护法规,合理利用施工材料和资源,减少对环境的影响。
同时,对施工现场进行安全检查,制定相应的安全措施,保证施工过程中的安全。
三、填方质量控制1. 土方填筑质量要求根据工程要求,对土方填筑的质量进行详细的要求,包括填方的坡度、压实度、摩擦角等指标。
根据地基土的性质和要求,确定填土的类型和质量标准。
2. 现场质量检查在进行土方填筑施工时,需要对填方进行现场质量检查,包括填土的均匀性、密实度、含水率等指标。
通过现场检查,及时发现问题,采取相应的措施进行整改,保证填方质量。
3. 压实度控制对填方的压实度进行详细的控制,根据填土的性质和要求,选择合适的压实设备和方法,确保填土的密实度达标。
可以通过密实度试验、场地观感等方法进行压实度的控制。
四、施工工艺方法1. 挖方作业在进行土方填筑施工之前,需要先进行挖方作业,对施工现场进行土方开挖。
渠道工程施工方案及方法

一、土方开挖及回填(1)项目区渠道工程主要施工任务由渠槽开挖或者填筑的渠堤以及渠道防护、防渗结构层组成。
即渠槽修坡土方开挖、渠堤填筑以及渠道衬砌的几项工作内容。
(2) 渠道开挖和渠堤填筑工程量较小,施工强度不高,为便于渠道形成全线平行作业的格局,渠槽或者渠堤填筑在完成一个验收单元长度,并且整形完毕和通过验收后,随即进行渠道衬砌施工,不宜间断时间太久。
根据现场地形条件和地形特征,将渠道按区划分,各区内按照实际情况再划分为若干个流水作业段,同时施工。
(3)通便道、清除渠基表土,特殊对条田平整时堆放的虚土要采取夯实碾压处理。
大挖方段、填方段优先施工,渠系建造物为前期施工重点,为渠道大规模开挖、填筑和渠道衬砌以及贯通创造条件。
(4)渠道土方工程施工渠槽开挖必须根据施工放样确定的渠道中心线及开挖边线,按照设计断面进行开挖施工。
施工中以人工为主,机械为辅助,并且挖方段的施工力求与填方平行作业,尽可能将挖方合格的填料用于渠堤填筑,以减少多次倒运和借方填筑。
施工中渠道开挖的合格土料可用作渠堤填筑施工,为了确保填筑材料和边坡的稳定性,采用以下施工方法。
1)对开挖区段的地表水和地下水作好各项排水工作,避免雨水对边坡的冲刷,保证开挖作业面排水畅通。
2)开挖施工前,作好渠基清表工作,清除的腐质土集中堆放或者堆放在指定的弃土场,以防止水土流失。
3)为了保证施工工期,土方挖运采用机械化施工,运距在50 米范围内利用推土机配合装载机,运距较远的采用反铲挖掘机配合自卸车运输。
4)边坡开挖,机械施工时预留30cm,采用人工配合机械修理边坡,保证开挖边坡的稳定性和外观线型。
作业面开挖到设计高程时,同样预留30cm 厚度采用人工配合机械进行清除。
5)废弃土石方的处理废弃土、石方的堆放应在指定地点堆置整齐、稳定、排水畅通,避免对土堆周围的建筑物、排水及其它任何设施产生干扰或者破坏,同时应少占或者不占用农田以及保护原有植被,避免对环境造成污染。
渠道工程施工方案及技术方法

渠道工程施工方案及技术方法1. 引言本文档旨在提供渠道工程施工方案及相关技术方法的详细说明。
渠道工程是一项关键性的工程,它涉及到水利、土木等多个领域的知识和技术。
通过本文档,我们将介绍渠道工程的施工方案以及一些重要的技术方法,以帮助施工人员顺利完成渠道工程项目。
2. 施工方案2.1 渠道工程的整体规划在进行渠道工程的施工前,需进行详细的整体规划。
包括确定渠道工程的具体位置、长度和宽度等关键参数,以及与其他相关工程的协调等。
整体规划的目标是确保渠道工程能够有效地满足设计要求,并与周围环境相互协调。
2.2 渠道施工的组成部分渠道工程的施工一般包括土方开挖、回填与夯实、防渗处理、渠道底面铺设等多个组成部分。
每个组成部分都有其特定的施工要求和技术方法。
在施工过程中,需要严格按照设计方案和相关标准进行操作,以确保施工质量。
2.3 施工安全措施施工过程中,安全是至关重要的。
在进行渠道工程施工前,必须制定相应的施工安全措施,并向施工人员进行安全培训。
施工现场应设置必要的安全警示标志,并配备必要的安全设备。
此外,还应建立健全的施工安全监控体系,及时发现和解决可能存在的安全隐患。
3. 技术方法3.1 土方开挖技术土方开挖是渠道工程施工中的重要环节。
根据不同地质条件和施工要求,可采用机械开挖、人工开挖或两者结合的方式进行土方开挖。
在土方开挖过程中,需要注意土质类型、坡度、开挖深度等因素,以确保开挖的稳定性和安全性。
3.2 渠道底面铺设技术渠道底面铺设是为了保护渠道底面免受侵蚀和渗漏。
常用的铺设材料包括混凝土、沥青、土工布等。
在进行渠道底面铺设时,需根据渠道的设计要求和使用条件选择合适的材料,并采用适当的施工方法,确保铺设的密实性和平整度。
3.3 防渗处理技术防渗处理是为了减少或阻止渠道工程中的水渗漏。
常用的防渗处理方法包括混凝土渗透剂、防渗材料、水泥砂浆等。
在进行防渗处理时,需根据渠道的具体情况选择适当的防渗材料和施工方法,以提高渠道的抗渗性能。
渠道工程施工方案及施工方法

渠道工程施工方案及施工方法介绍本文档旨在提供一份渠道工程施工方案及施工方法的详细说明。
渠道工程是一项重要的水利工程,旨在改善水资源的调配和水流的顺畅。
本方案将涵盖渠道工程施工的主要步骤和方法。
施工方案1. 前期准备:在施工前,需进行充分的准备工作,包括确定施工范围、编制施工计划、安排所需资源等。
2. 地质勘察:进行地质勘察,确定施工地的地质状况,以便后续设计和施工的参考。
3. 施工队伍组织:组织合适的施工队伍,包括项目经理、工程师、技术人员和劳动力,确保施工团队的合作紧密。
4. 材料采购与运输:采购所需的施工材料,并安排运输到施工地点,确保施工过程中材料的供应充足。
5. 设备准备:检查和准备所需的施工设备,包括挖掘机、砂石运输车等,确保设备的运行良好。
6. 渠道开挖:按照设计方案进行渠道开挖,确保渠道的坡度和尺寸符合要求。
7. 渠道加固:根据需要,对渠道进行加固和护坡,以提高渠道的稳定性和安全性。
8. 渠道封闭:在渠道施工完成后,进行渠道的封闭和排水处理,确保渠道正常运行。
9. 渠道检测与验收:进行渠道的检测和验收工作,确保渠道的质量和功能达到设计要求。
施工方法1. 机械施工:利用各种施工机械进行施工,包括挖掘机、推土机等,提高工程的施工效率和质量。
2. 人工施工:根据需要,采用人工进行部分工程的施工,如道路边坡防护等,确保施工质量和安全。
3. 斜坡开挖:根据地质条件和设计要求,采用适当的斜坡开挖方法,确保渠道的稳定性和安全性。
4. 置换施工:在渠道施工过程中,采用置换施工方法,将原有管道或设施进行迁移或更换,确保施工顺利进行。
以上是渠道工程施工方案及施工方法的概要说明。
为确保施工的顺利进行,请根据具体情况进行详细设计和施工准备,并保证施工过程中的安全和质量控制。
渠道渠堤填筑施工方案

渠道渠堤填筑施工方案本文将对渠道渠堤填筑的施工方案进行探讨和总结,以确保施工过程中的顺利进行,保证填筑质量和工程安全。
1. 现状分析在进行渠道渠堤填筑之前,需要对填筑区域进行详细的现状分析。
包括地形地貌、土质情况、水文气象等方面的调查研究。
通过现状分析,可以为后续的施工方案制定提供重要依据。
2. 施工前准备在施工前,需要做好准备工作。
包括制订施工计划、确定施工队伍、准备施工材料和设备等。
同时,在确定施工方案的基础上,制定详细的施工方案书,明确工程的施工内容、质量要求、安全措施等。
3. 施工工艺3.1 渠道填筑渠道填筑是指在渠道区域内进行填筑工作,以实现渠道的修筑和加固。
在填筑过程中,需要注意土方的选取和挖掘,填筑材料的堆放和铺设等工作。
为保证填筑质量,还需要严格控制填筑厚度和坡度。
3.2 渠堤填筑渠堤填筑是指渠道两侧的堤坡填筑工作,主要目的是加固渠道两侧的土坡,防止发生滑坡和坍塌等事故。
在填筑过程中,需要注意土方挖掘和填筑材料的选取,保证填筑层次的稳定和紧密贴合。
4. 施工注意事项4.1 施工质量在进行渠道渠堤填筑的过程中,需要严格控制施工质量,确保填筑的均匀性和稳定性。
特别是在填筑过程中,应注意填筑层次的分层夯实和压实,防止出现空鼓和松散现象。
4.2 施工安全在施工过程中,要加强对施工人员的安全教育和管理,保证施工现场的安全。
同时,合理安排施工作业流程,确保作业过程中的安全防护和设施完善。
5. 施工后验收施工完成后,需要进行验收工作。
通过对填筑质量、施工工艺、工程安全等方面进行检查和评估,确定填筑工程是否符合规定标准。
对于存在的问题和不合格部分,及时提出整改意见,确保填筑工程的质量和安全。
结语渠道渠堤填筑是一项复杂的工程工作,需要综合考虑土地条件、水文气象等多方面因素。
通过科学合理的施工方案,严格把控施工过程,可以确保填筑质量和工程安全。
希望本文所述内容对于渠道渠堤填筑的施工方案制定和实施有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
目录一、工程概况 (3)1.1工程简介 (3)1.2自然条件 (4)1.3 渠道工程地质 (4)1.4 施工条件 (5)1.5主要材料供应情况 (5)1.6施工用电 (5)1.7土方平衡及渣场规划 (5)1.8主要工程量 (5)二、编制依据 (6)二、渠道土石方施工 (6)2.1施工程序 (6)2.2主要施工方法 (6)三、质量控制措施 (11)3.1土方施工质量控制措施 (11)3.2砂砾料质量控制和检验 (12)3.3试验检验质量控制措施 (13)3.4工程质量事故的分析与处理 (13)3.5质量管理措施 (13)四.资源配制 (14)4.1主要施工机械设备配置 (14)4.2主要人员配制 (14)五.安全文明施工及环境保护措施 (15)5.1安全施工 (15)5.2文明施工 (16)5.3环境保护措施 (17)红岭灌区东干渠明渠工程施工方案一、工程概况1.1工程简介红岭水利枢纽总库容 6.62 亿 m 3 ,有效库容 4.68 亿 m 3 ,是以灌溉、防洪为主,具有供水、发电功能的综合利用水利枢纽工程。
红岭灌区工程则是该枢纽的配套项目,主要任务是农业灌溉、城乡供水和农村人畜供水。
红岭灌区工程为红岭水库的配套工程,红岭灌区位于海南岛东北部,东面临海,西面、南面与本岛腹地接壤。
西北以南渡江为界,西南以万泉河为界,灌区位于北纬19°18′~20°02′,东经 110°00′~110°54′之间,南北长100km,东西长约 70km。
灌区范围包括海口市美兰区、琼山区、文昌市、琼海市、定安县、屯昌县等 5个市县共 58 个乡镇和国营农场(含航天发射基地)。
灌区范围内总土地面积5840km 2 。
灌区工程由总干渠、东干渠系统及西干渠系统组成,包括一条总干渠、两条干渠(东干渠、西干渠)、三条分干渠(琼海、重兴、文教分干渠)以及 34条支渠等;总干渠从渠首电站取水后,沿万泉河左岸布置,后折向西北到达加玉村北侧,分水进入东干渠和西干渠两个灌溉系统。
总干渠起点设计水位为132.66m,渠末设计水位为 125.29m;设计灌溉面积为 145.48 万亩,其中从渠道提水灌溉面积为7.3万亩,自流灌溉面积为138.18万亩。
设计流量为45m 3 /s,加大流量 51.75m 3 /s。
东干渠渠首设计流量为 40.00m³/s,西干渠渠首设计流量为6.00m³/s,琼海分干渠首设计流量为 3.13m³/s,重兴分干渠首设计流量为5.53m³/s,文教分干渠首设计流量为 8.57m³/s。
总干渠从渠首电站取水后,沿万泉河左岸傍山布置渠道,利用隧洞穿过并桶岭,再经南久村农场跨青梯河后向东北至总干渠末端进入灌区,全长 16.313km。
总干渠末端分东、西干渠分别控制东西灌域,西干渠通过良坡、深田、大田、加乐潭等支渠及斗渠向西灌域配水,并向现有水库补水,全长 28.027 公里;东干渠全长 145.93 公里,设琼海、重兴、文教 3 条分干渠,20 条支渠、2 条水库补水渠、1 个水库补水口及 15 条干斗等 42 个分(补)水口。
本工程第5标段为桩号118+913~145+930段是2#倒虹吸进口首端至退水闸末端段,全长 27.017km,设计流量为 6.5~4.7m3 /s,加大流量 7.8~5.88m 3 /s。
本段渠系共布置有渡槽 5 座、暗涵 1 座、倒虹吸 1 座、节制闸 1 座、泄水闸 1 座、分水闸5 座等渠系建筑物。
本区属亚热带岛屿季风气候区,其气候特征是:太阳辐射强,日照时间长,热量丰富、气温高、降雨丰富且强度大、四季不明显、干湿季分明、台风暴雨多、蒸发量大、湿度大。
干湿季节主要受季风气候的影响,在冬春季节,受大陆冷高压影响,温度低、雨量少,为干湿季节;在夏秋季节,受东南暖热气流及台风、热带低压槽的影响,温度高、雨量多,湿度大,属湿热季节。
多年平均日照时数约 2200h,年辐射量 494kJ/cm 2 ,大于 10°C 的积温为8500°C,多年平均气温23.6°C,最热7月平均气温28°C,最冷1月平均气温16.7°C。
历年出现最高气温≥35°C 的时段大都集中在 5 月上旬至 7 月中旬。
多年平均气温为 22°C~23°C。
降雨以台风雨为主,其次是热雷雨、地形雨和锋面雨。
本区多年平均降雨量 2600mm 左右,单站(琼中加报站)最大多年平均降雨量 2471mm,实测最大年雨量 3354mm(1972 年)。
降雨年内分配不均,每年 5~11 月为雨季,降雨量约占全年的 85.7%,12 月~次年 4 月为旱季,降雨量仅占全年的 14.3%。
年降雨的丰枯程度主要受台风的影响。
灌区季风盛行,以东北风为主,其次是东风和东南风,西风及西南风极少。
区内多年平均风速 2.3m/s。
灌区是海南省受台风影响最大,风害最为严重的地区之一。
每年的 8~10 月份是台风盛行的季节,5~12 月均有受台风影响的可能。
本区多年平均相对湿度为 85%,年内一般以 9 月份最大,12 月份最小。
1.3 渠道工程地质东干渠线路位于海南岛的中东部,屯昌、定安、海口、文昌市境内。
有剥蚀台地、熔岩堆积台地、丘陵、低海拨平原四个地貌单元。
地势总体上西南边为渠道首端稍高,东北边为渠道末端稍低,沿渠线向东北倾斜,其地貌单元特征如下:1)低海拨平原类型:桩号125+100~148+700 段线路地面高程约22~39m,地势平坦,线路附近均种有槟榔、椰子树等经济作物。
东干渠线路区出露的地层主要有第四系松散堆积土、长城系抱板群(ChB)变质岩、长石石英岩地层;火山岩有第四纪更新世下更新统玄武岩(Q P2 β)、第四纪晚更新世道堂组玄武岩(Q p3 d 1 );侵入岩有侏罗纪中世(J2 γ)花岗岩、二叠~三叠纪(P-Tγ)花岗岩。
2)本标段桩号125+100~148+700 段线路地面高程约22~39m,地势平坦,线路附近均种有槟榔、椰子树等经济作物。
本工程对外交通主要依托海文高速、201省道、193县道及原有的乡镇公路,只要修建临时公路就可与此连接,对外交通方便。
1.5主要材料供应情况根据渠道工程特点,原则上,渠道开挖的弃土料皆考虑作为填筑土料,不足部分才考虑外运。
拟建工程渠道沿线填土料丰富,可以就近取土;全灌区渠系所需砂石料全部外购,不考虑专门的砂石料生产系统。
1.6施工用电工程区已有6kV、10kV、35kV高压输电线路通过,送配电至各个乡镇。
灌区建筑物施工用电可就近引接电网电源,部分输水线路用电较为困难时拟采用120kW移动式柴油发电机作为施工电源。
工地照明电源与施工动力电源共同取自附近的配电所。
1.7土方平衡及渣场规划本标段渠道本身可利用土源可以满足渠道填筑平衡;开挖后不能利用的土方、清表土、废渣均需运至渠道沿线发包人指定的弃渣场。
用作堆存可利用渣料的场地,按监理人的要求进行场地清理和必要的平整处理,渣料堆筑应分层进行,并保证能顺利取用这些渣料。
开挖出的渣料,除安排直接运往使用地点的渣料外,其余渣料(包括弃渣料),均按要求分类堆放在指定的存、弃渣场。
堆渣范围和高程必须严格按施工图纸和监理人指示实施。
并注意保持渣料堆体周边的边坡稳定,作好堆渣体的边坡保护和排水工作。
1.8主要工程量主要工程量汇总表二、编制依据1、红岭灌区工程东干渠Ⅴ标标招、投标文件;2、红岭灌区工程东干渠Ⅴ标工程施工设计图纸;3、红岭灌区工程东干渠Ⅴ标工程实施性施工组织设计;4、《水利水电工程施工测量规范》SL52—93;5、《土工试验规程》SL237-1999;6、《水工建筑物地下开挖工程施工规范》SL378-2007;7、《水工建筑物岩石基础开挖工程施工技术规范》SL47-94;8、《水利水电工程土工合成应用技术规范》(SL/T225—1998);9、《水利水电工程质量检验与评定规程》SL176-2007;10、《水利水电建设工程验收规程》SL223-2007;11、《渠道防渗工程技术规范》SL18-2004;12、《水工混凝土施工规范》DL/T5144-2001;13、《碾压式土石坝施工规范》DL/T5129-2001;14、《水工混凝土试验规范》SL352-2006;15、《土工合成材料短纤针刺非织造土工布》GB/T17638-1998;16、《建筑工程质量检验评定标准》GBJ301-1988;17、《混凝土强度检验评定标准》GBJ63-1989;18、《土工合成材料非织造复合土工膜》GB/T 17642-199819、《混凝土结构质量缺陷及裂缝处理技术规定(试行)》2007-02-14实施20、《水利水电工程施工组织设计规范》SL303-200421、国家现行的有关质量标准、规程、规范等。
三、渠道土石方施工3.1施工程序开挖区:施工前准备(放线、清基)→反铲开挖装车→汽车运输→填方段(弃土场)。
回填区:施工前准备(放线、清基)→卸车平整→碾压→检验。
3.2主要施工方法采用推土机整平, 10t平碾进行碾压,根据试验段试验结论,选定回填土的虚铺厚度、碾压遍数进行现场碾压,现场试验合格后进入下一层的施工。
施工中要边填边压,松土不得过夜防止雨水浸泡。
已经压实且通过检验的表面,在雨水浸泡后有松动时要补充碾压后才能进入下一层的施工。
低洼地段的处理:渠道经过的水稻田等有水或淤泥质的地段时,首先要截住水源,提前疏通排水,创造旱地作业环境。
待机械能够进入后,清除淤泥土层,然后开始正常施工。
在局部低洼填方段,要连续作业,减少浸泡带来的损失。
3.2.1土方填筑施工工艺土方填筑施工程序框图测量放线采用全站仪进行,放线内容主要包括控制点的设置、渠道的轴线及平面位置的放线、高程的控制。
放样的误差要符合规范和设计要求。
渠道断面放样、立模、填筑轮廓,宜根据不同堤型相隔一定距离设立样架,其测点相对设计的限值误差要符合设计和规范要求。
样架设立时应考虑超填等因素。
(2)、基础准备及检查验收所有填筑基面或接触面均应按设计有关规定进行基础准备。
所有的基础表面应根据不同填筑部位作相应处理,在基础准备未得到监理人验收签证之前不得进行填筑施工。
填筑基面或接触面的表层腐植土、草皮、树根、杂物、垃圾等均应清除。
(3)、土料的开采、运输、含水率的调整本标段渠道开挖的弃土料皆考虑作为填筑土料,不足部分才考虑外运。
填筑施工前,要根据开挖料的复查结果,对开采进行规划,编制料场规划及开采方案,报监理工程师进行审批。
按监理批准的方案进行施工道路、施工用电的布置,作好开采前的准备工作,采用5t自卸汽车运输的方案。
