2008年中考物理试题分类汇编—电与力综合
2008年全国中考物理试题汇编
2008年全国中考物理试题汇编---电路一、填空题1．（2008.蚌埠）如图1所示的黑盒子中，有由导线和几个阻值均为5Ω的电阻构成电路，盒外有四个接线柱。
己知1、3接线柱间的电阻为5Ω，2、4接线柱间的电阻也为5Ω，1、2接线柱间的电阻为10Ω，而3、4接线柱间没有明显电阻。
试画出盒内最简单的电路图。
2．(2008.南充)如图2所示．电源电压不变，R1=10Ω．R2=15Ω。
当S1、S2都闭合，甲、乙是电压表，则U 甲：U 乙= ；当S1闭合，S2断开时，甲、乙是电流表，则I 甲：I 乙= 。
3．（2008.攀枝花）如图3所示，电源电压是5V 且不变，S 闭合后电压表示数为1V ，则灯L 1两端的电压为 V ，灯L 2两端的电压为 V ；灯L 1、L 2的电阻相比较大的是 ，通过灯L 1、L 2的电流相比是 大(L 1、L 2、一样)。
4．(2008.桂林)如图4所示，当量程为0~3V 时，电压表指针的读数为 V ；当量程为0~15V 时，电压表指针的读数为 V 。
图2 图3 图45．(2008.南京)图5所示的电路中，R 1，R 2均为定值电阻，电源电压不变．闭合开关S 1、S 2．两电表均有示数；再断开开关S 2，则电流表示数_______．电压表示数_______．电压表与电流表示数之比_______．（本题每空均选填“变大”，“变小”或“不变”）6.．(2008苏州)在如图所示的电路中，电阻R 1=8Ω，R 2=10Ω，电源电压及定值电阻R 的阻值未知．当开关S 接位置1时，电流表示数为0．2A ．当开关S 接位置2时，电流表示数的可能值在 A 到 A 之间7、(2008.上海)教室里的日光灯正常工作电压为________V ，消耗的是________能，家用电器之间是__________连接的。
(选填“串联”或“并联”)8. (2008.云南)在做“练习使用电压表”实验时，小华把电压表接成了如图3所示的电路，小灯泡的规格为“1.2 V1.5 W ”，电池的电压为1.5V 。

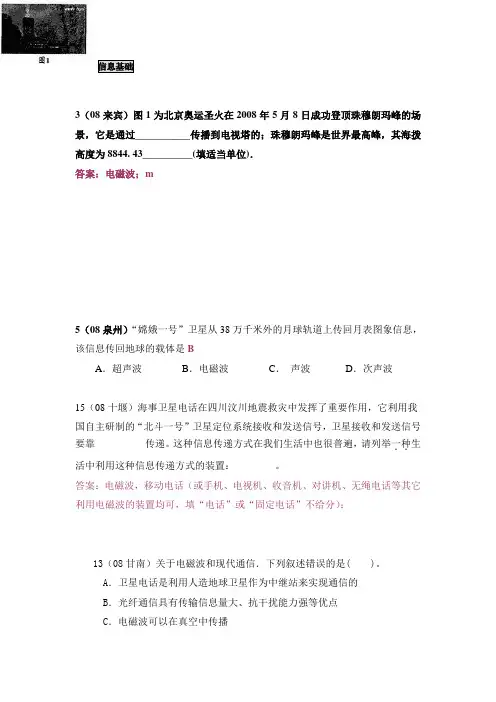

2008年中考物理试题分类汇编——信息、能源
3（08来宾）图1为北京奥运圣火在2008年5月8日成功登顶珠穆朗玛峰的场景，它是通过___________传播到电视塔的；珠穆朗玛峰是世界最高峰，其海拨高度为8844. 43__________(填适当单位)．答案：电磁波；m5（08泉州）“嫦娥一号”卫星从38万千米外的月球轨道上传回月表图象信息，该信息传回地球的载体是BA．超声波B．电磁波C．声波D．次声波15（08十堰）海事卫星电话在四川汶川地震救灾中发挥了重要作用，它利用我国自主研制的“北斗一号”卫星定位系统接收和发送信号，卫星接收和发送信号要靠__________传递。
这种信息传递方式在我们生活中也很普遍，请列举一种．．生活中利用这种信息传递方式的装置：________。
答案：电磁波，移动电话（或手机、电视机、收音机、对讲机、无绳电话等其它利用电磁波的装置均可，填“电话”或“固定电话”不给分）；13（08甘南）关于电磁波和现代通信．下列叙述错误的是( )。
A．卫星电话是利用人造地球卫星作为中继站来实现通信的B．光纤通信具有传输信息量大、抗干扰能力强等优点C．电磁波可以在真空中传播D．固定电话、移动电话都是利用导线中的电流来传递信息的4（08常德）下列关于电磁波的说法中，正确的是CA．电磁波不能在真空中传播B．电磁波在空气中的传播速度约为3×108km/sC．手机靠电磁波传递信息D．电冰箱是利用电磁波来工作的5（08乌鲁木齐）下列不属于电磁波的是ＤＡ．无线电波Ｂ．微波Ｃ．光波Ｄ．声波２（08威海）关于电磁波，下列说法正确的是 CＡ．电磁波的传播速度比光速小Ｂ．电磁波在真空中不能传播Ｃ．微波、无线电波、红外线、紫外线都属于电磁波Ｄ．根据公式c＝λf可以推断频率越高的电磁波，波速越大17(08资阳）如图所示为本次救灾活动中使用的收音机、卫星电话、手电筒、红外热成像生命探测仪，有关文字说明错误的是（C）1.（08长春）2008年5月8日奥运火炬在珠峰成功登顶。
2008全国各地中考物理试题分类汇编电和磁
2008全国各地中考物理试题分类汇编电和磁一、填空题1、（2008·柳州北海）在今年春节晚会上，现场播放了“嫦娥一号”传回的月球照片及《歌唱祖国》的音乐，这些信息是通过＿＿＿＿＿＿传过来的；现场观众听到的歌声是通过＿＿＿＿＿＿传来的。
电磁波；空气2、（2008·柳州北海）电磁继电器的工作电路由＿＿＿＿＿＿＿电路和＿＿＿＿＿＿＿＿＿＿＿＿两部分组成。
低压控制；高压工作3、（2008·河南省）科学的发展推动了技术的进步，科学家的发明与创造推动了人类文明的进程。
正是由于法拉第发现了＿＿＿＿＿＿＿＿＿现象，才有了今天的电气化时代。
电磁感应4、（2008·河南省）小明用导线烧在铁钉上，接入图1所示的电路中，制成了一个电磁铁。
闭合开关S ，小磁针静止时左端应为＿＿＿＿＿＿＿＿＿＿极，当滑动变阻器的滑片P 向左移动时，电磁铁的磁性将＿＿＿＿＿＿＿＿＿＿。
S增强5、（2008·江门市）．如图2所示是研究“电磁铁磁性强弱”的实验电路图．开关的＿＿＿＿＿可控制磁性的有无；要改变通过电磁铁中的电流大小，可通过改变＿＿＿＿＿＿＿＿＿＿实现；要判断电磁铁的磁性强弱，可通过观察电磁铁吸引大头针的＿＿＿＿＿来确定。
通断；滑动变阻器接入阻值大小；多少(个数)6、（2008·成都市）电动机是根据＿＿＿＿＿＿＿＿＿＿的原理制成的。
发电机的原理是：＿＿＿＿＿＿＿＿＿＿。
通电导体在磁场中受力 电磁感应7、（2008·达州市）闭合电路的一部分导体在＿＿＿＿＿中做＿＿＿＿＿＿＿＿＿运动时，导体中就会有电流产生，这种现象叫电磁感应。
所产生的电流叫＿＿＿＿＿＿。
磁场 切割磁感应线 感应电流8、（2008·株洲市）有一种环保型手电筒，筒内没有电池。
使用时，只要来回摇晃手电筒，使永磁体在手电筒中的两个橡胶垫之间穿过线圈来回运动，灯泡就能发光。
这种手电筒能发电是依据＿＿＿＿＿＿＿＿＿＿原理。
2008年中考物理试题分类汇编—电与力综合
本文由９３ｑ４ｂ８ｚ７４ｐ贡献 ｄｏｃ文档可能在ＷＡＰ端浏览体验不佳。
建议您优先选择ＴＸＴ，或下载源文件到本机查看。
２００８ 年中考物理试题分类汇编—电与力综合 电与力综合 ３６ （０８ 武汉） 分） （７ 武汉等地生产的混合动力汽车将服务北京奥运。
混合动力汽车启动时， 内燃机并不工作， 蓄电池通过某种方式向车轮输送能量； 当需要高速行驶或蓄电池储存电能 过低时，内燃机启动，既可以向车轮输送能量，也可以同时给蓄电池充电；当车辆需要全力 加速时，内燃机和蓄电池还可以同时向车轮输送能量。
（１）根据以上描述，请你说出一种混 合动力汽车不同于普通汽车的优点。
（２）下表是某台混合动力汽车所用的镍氢蓄电池组的部分参数（其中容量即为电荷量） ，试 求该蓄电池组最多可储存多少电能。
（３）测试人员驾驶该车在平直公路上匀速行驶 ０．５ｈ，观察仪表盘，发现这段时间内汽车内 燃机消耗燃油 ４．４７５ｋｇ，车速为 ５０ｋｍ／ｈ，蓄电池组储存的电能由最大值的 ６０％增加到 ８０％。
从汽车使用技术手册中，测试人员发现该车使用的燃油的热值为 ４．０×１０７Ｊ／ｋｇ，汽车行驶时 所受阻力 ｆ 和车速 ｖ 的关系如下图所示。
试计算该汽车内燃机的效率（不计内燃机外机械传 动及充电过程中的能量损失） 。
３７． （０８ 绍兴）生活在高原的人们常用高压锅煮食物，这是由于高原地区的大气压较 。
以下是电压力锅和它的工作电路图，Ｒ１ 为工作时的加热电阻，标有额定功率 为 ８００Ｗ。
Ｒ２ 为保温保压电阻，且 Ｒ２＝２Ｒ１，Ｓ１ 为压力开关，当压强达到设定值时 Ｓ１ 会自动断 开，Ｓ２ 为限时开关，可以设定加热时间。
求： （１）当锅内气压为 １１０ 千帕时，锅内气体 ２ （２）正常工作时，Ｒ１ 阻值多大？（３）若用此电压力锅煮骨 对锅盖（４００ 厘米 ）的压力多大？ 头汤，Ｓ２ 限时 ６０ 分钟。
Ｓ１、Ｓ２ 同时闭合，工作 ３０ 分钟后，Ｓ１ 达到限压值断开，Ｓ１ 闭合至限 时结束。
08中考物理试题汇编----综合题(120卷)
08中考物理试题汇编----综合题班级:_____ 姓名_________ 学号_____ 分数______一、选择题(共99,每题分)1)（08湖北武汉）“5·12”汶川地震后，空降兵某部15人组成的小分队在极端恶劣的条件下，从近5000m高空成功降落在与外界失去联系的震中地区。
下列有关说法错误的是（）A.空降兵跳出机舱后匀速下降过程中，机械能不断变小B.空降兵跳出机舱的瞬间会发生毛细血管破裂的现象，是因为体内压强大于外界气压C.以飞机为参照物，跳出机舱后的空降兵是静止的D.空降兵降临地面时要尽可能小跑几步，是为了减小由于惯性造成的伤害2)下列选项中表示压强数据的是A 30mlB 300PaC 3.O×107J／kgD 4.2×103J／(kg·℃)3)下列仪器的读数正确的是4)下列说法不正确的是A．1标准大气压下水的沸点是100℃B．我国家庭电路的电压是220VC．15℃时声音在空气中的传播速度是15m／sD．电磁波在真空中的传播速度是3×108 m／s5)（08安徽）以下说法正确的是【】A．固体在熔化成液体的过程中，温度一定升高B．研究物体的运动时，一定要选择地面静止的物体为参照物C．液体的压强与液体的密度和深度有关D．人耳也能听到火山爆发和地震时产生的次声波6)（08福建泉州）下列几种估测中，比较符合实际情况的是A．小明午餐大约吃4㎏的米饭 B．教室的高度大约是7mC．泉州市六月份的平均气温约为50℃ D．成年人正常步行的速度约为1.2m/s7)（08甘肃兰州）下列说法错误的是( )A．直流电动机换向器的作用是每当线圈刚转过平衡位置时改变线圈中的电流方向B．蓄电池充电过程中，把化学能转化为电能C．发电机是根据电磁感应现象制成的D．电能表是测量电功的仪表8)（08甘肃天水）下列说法中，物体的质量和密度都不变的是（）（A）一支粉笔被老师用去一半（B）把矿泉水喝掉一半后，放入冰箱冷冻成冰（C）密闭容器内的冰熔化成水（D）被“神六”从地面带入太空的照相机9)（08甘肃天水）人体本身蕴含着许多有关力的知识。
2008年中考物理试题汇编
2008年中考物理试题汇编欧姆定律选择题1．（08年桂林市）在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为5V，则此时通过该导体的电流和它的电阻分别为（）A．0.25A、20Ω B．1A、20ΩC．0.4A、10Ω D．1A、10Ω2．（08年哈尔滨）如图所示电路，电阻R1=10Ω，闭合开关S，电流表A1的示数为0．3A，电流表A2的示数为0．5A．下列说法正确的是（）A．通过电阻R2的电流为0．5AB．电阻R2的阻值为15ΩC．电源电压为4．5VD．电阻R1消耗的电功率为3W11、(2008年北京市)如图所示的电路中，电源两端的电压保持不变。
闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是：A、电压表V1与电压表V2的示数之和保持不变。
B、电压表V2与电流表A的示数之比保持不变。
C、电流表A的示数变小，电压表V1的示数变大。
D、电流表A的示数变小，电压表V2的示数变大。
15、(2008年北京市)（多选）如图所示的电路中，电源两端的电压保持不变，电阻R2与R3的阻值均为10Ω。
闭合开关S，电流表A1和A2的示数之比为3：2。
若把电流表A1和A2分别换成电压表V1和V2后，电压表V1的示数为U1，电压表V2的示数为U2。
则下列选项正确的是：A、R1＝5Ω。
B、R1＝20Ω。
C、U1：U2＝3：4。
D、U1：U2＝4：3。
13. （2008年广安市）有两个电阻，R1＝4Ω，R2＝6Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1,U2，则, I1、I2、U1,U2分别为（）A. 1∶1 2∶3B.2∶3 1∶1C. 1∶1 1∶ID.2:3 2:314. （2008年广安市）在“探究电流与电压的关系”的实验中，分别用R。
几两个电阻进行了探究，并根据各自的实验数据绘制出如图3所示的I-U关系图象，从图中可以看出R1、R2的大小关系为（）A. R1＞R2B. R1＜R2C. R1=R3：D.不能确定６．(2008年贵阳市)如图２所示，电源电压保持不变，R1=2R2，开关Ｓ断开时，电流表的示数为Ｉ1，R1消耗的功率为P1；开关S闭合时，电流表示数为电流表的示数为Ｉ2，R1消耗的功率为P2，则A．Ｉ1∶Ｉ2＝１∶１，P1∶P2＝３∶１B．Ｉ1∶Ｉ2＝１∶３，P1∶P2＝１∶１C．Ｉ1∶Ｉ2＝３∶１，P1∶P2＝１∶１D．Ｉ1∶Ｉ2＝１∶１，P1∶P2＝１∶３15．(2008年佳木斯市)（多选）如图所示，电源电压保持不变．当闭合开关后，滑动变阻器的滑片向左移动的过程中，下列说法正确的是（）A．电流表示数变大，灯泡变亮B．电流表示数变大，电压表示数变大，灯泡变暗C．电压表示数变小，灯泡变亮D．电流表示数变小，电压表示数变小，灯泡变暗12．(2008年河南省)图5所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小。
完整2008年北京市中考物理试卷及答案
2008年北京市高级中等学校招生考试一、单项选择题（每小题2分，共24分）1、如图所示的四种现象中，属于光的反射现象的是：A.人在屏幕上的影子B.蜡烛通过小孔成像C.荷花在水中的倒影D.铅笔好像在水面处折断2、下列用品中，通常情况下属于导体的是：A、玻璃杯B、陶瓷碗C、塑料筷子D、金属勺3、如图所示的四个实例中，目的是为了减小摩擦的是：A.轴承中装有滚珠B.汽车轮上装有防滑链C.瓶盖上刻有纹线D.足球守门员戴着防滑手套4、下列措施中，能使蒸发变快的是：A.用电吹风机吹头发B.给墨水瓶加盖C.用地膜覆盖农田D.把新鲜的苹果装入塑料袋5、下列四种电器中，利用电流热效应工作的是：A、洗衣机B、录音机C、电视机D、电饭锅6、下列现象中，通过热传递改变物体内能的是：A、两手相互摩擦，手发热B、用火炉烧水，水的温度升高C、用锯锯木头，锯条发热D、用砂轮磨菜刀，菜刀的温度升高7、如图所示的四个实例中，目的是为了减小压强的是：A.饮料管的B.大型平板拖C.切蛋器装有D.注射器针头一端剪成斜口车装有很多轮子很细的钢丝做得很尖8、如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是：9.如图所示的四种情景中，人对物体做功的是：A. 举重运动员B.工人将货箱从C.修理工用力推D.大力士支撑着举着杠铃不动地面搬到桌上汽车汽车没动大轮胎静止不动10、下列过程中，物体的重力势能转化为动能的是：A、跳伞运动员在空中匀速下落的过程B、热气球上升的过程C、汽车在水平路面上匀速行驶的过程D、铅球自由下落的过程11、如图所示的电路中，电源两端的电压保持不变。
闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是：A、电压表V1与电压表V2的示数之和保持不变B、电压表V2与电流表A的示数之比保持不变C、电流表A的示数变小，电压表V1的示数变大D、电流表A的示数变小，电压表V2的示数变大、如图甲所示，底面积为50cm的圆柱形玻璃筒中装有一定量的水，放在水平台面上，底面积2212为10cm的圆柱形物体B浸没在水中，杠杆CD可绕支点O在竖直平面内转动，CO＝2DO；物体A 是质量100g的配重。
2008年河北省中考物理试题及答案
2008年河北省初中毕业生升学文化课考试理科综合试卷（物理部分）本试卷分卷I和卷II两部分；卷I为选择题，卷II为非选择题。
本试卷满分为120分，考试时间为120分钟。
卷I(选择题，共44分)注意事项：1．答卷I前，考生务必将自己的姓名、准考证号、科目填涂在答题卡上。
考试结束，监考人员将试卷和答题卡一并收回。
2．每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。
答在试卷上无效。
一、选择题(本大题共22个小题；每小题2分，共44分。
在每小题给出的四个选项中，只有一个选项符合题意)12．下列能源中，属于不可再生能源的一组是①煤②核燃料③生物质能④石油A．①②③B．①②④c．①③④D．②③④13．下列说法中，正确的是A．冰熔化成水时体积不变B．溶液稀释前后溶质的质量不变C．化学反应前后分子的种类不变D．声音从空气传入水中，传播速度不变14．对图4所示实验产生现象的解释，正确的是A．甲：反应后天平指针偏右，是由于生成物的总质量小于反应物的总质量B．乙：不断抽气，听到的声音逐渐变小，是由于发声体的振幅不断减小C．丙：进入瓶中的水约占瓶内原空气体积的1／5，是由于氧气约占空气体积的1／5 D．丁：用力向下吹气，乒乓球不会掉下来，是由于球下方受到的压强增大15．下列数据最接近实际的是A．一百元人民币的长度约15cm B．中学生在1s内心跳约70次C．九年级物理课本重约15N D．人的正常体温约38℃16．下列说法中，不正确的是A．手机是利用超声波工作的B．在道路两旁植树，可以减小噪声C．电磁波与声波都可以传递信息和能量D．正在发声的音叉接触水面，溅起水花，说明发声体在振动17．图5所示现象或事例中，应用光的反射定律的是18．下列关于运动和静止的说法正确的是A．地球同步卫星围绕地球飞行时，以地面为参照物，卫星是运动的B．月亮在云中穿行时，以云为参照物，月亮是运动的C．飞机在空中加油时，以地面为参照物，受油机是静止的D．漂流而下的小船，以河岸为参照物，小船是静止的19．对图6中甲、乙、丙、丁四幅图解释合理的是A．甲：磁场能产生电流B．乙：闭合开关，小磁针N极向左偏转C．丙：麦克风应用了磁场对电流的作用D．丁：电流相同时，线圈的匝数越多电磁铁磁性越强20．统计结果显示，一般身材的人身高与脚印大小有一定的关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本文由93q4b8z74p贡献doc文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
2008 年中考物理试题分类汇编—电与力综合电与力综合36 （08 武汉）分）（7 武汉等地生产的混合动力汽车将服务北京奥运。
混合动力汽车启动时，内燃机并不工作，蓄电池通过某种方式向车轮输送能量；当需要高速行驶或蓄电池储存电能过低时，内燃机启动，既可以向车轮输送能量，也可以同时给蓄电池充电；当车辆需要全力加速时，内燃机和蓄电池还可以同时向车轮输送能量。
（1）根据以上描述，请你说出一种混合动力汽车不同于普通汽车的优点。
（2）下表是某台混合动力汽车所用的镍氢蓄电池组的部分参数（其中容量即为电荷量），试求该蓄电池组最多可储存多少电能。
（3）测试人员驾驶该车在平直公路上匀速行驶 0.5h，观察仪表盘，发现这段时间内汽车内燃机消耗燃油 4.475kg，车速为 50km/h，蓄电池组储存的电能由最大值的 60%增加到 80%。
从汽车使用技术手册中，测试人员发现该车使用的燃油的热值为 4.0×107J/kg，汽车行驶时所受阻力 f 和车速 v 的关系如下图所示。
试计算该汽车内燃机的效率（不计内燃机外机械传动及充电过程中的能量损失）。
37．（08 绍兴）生活在高原的人们常用高压锅煮食物，这是由于高原地区的大气压较。
以下是电压力锅和它的工作电路图，R1 为工作时的加热电阻，标有额定功率为 800W。
R2 为保温保压电阻，且 R2＝2R1，S1 为压力开关，当压强达到设定值时 S1 会自动断开，S2 为限时开关，可以设定加热时间。
求： (1)当锅内气压为 110 千帕时，锅内气体 2 (2)正常工作时，R1 阻值多大?(3)若用此电压力锅煮骨对锅盖(400 厘米 )的压力多大? 头汤，S2 限时 60 分钟。
S1、S2 同时闭合，工作 30 分钟后，S1 达到限压值断开，S1 闭合至限时结束。
此过程中共消耗多少电能?//常规的电力综合！ //常规的电力综合！常规的电力综合 33．（08 泰州）如图 21 所示的电动观光车，有关技术参数如下表空车质量满栽乘员满载时轮胎与地接触面积电动机效率 1180kg 11 人 4×250cm 80%2电动机额定功率电动机额定电压最大车速平路续驶里程4kW 48V 45km／h ≤80km根据技术参数，求解下列问题：取 10N／kg）（g （1）设乘员质量均为 60kg，求满载时车对水平路面的压强（3 分）（2）电动机以额定功率工作半小时消耗多少电能？电动机对外做了多少功？若这一过程中，观光车以 36km／h 的速度沿水平路面匀速行驶，求车在行驶过程中受到的阻力．分）（637.（08 无锡）在学校举行的物理创新大赛上，小明和小红所在的科技小组分别设计了一种测量托盘所受压力的压力测量仪，如图甲、乙所示。
两装置中所用的器材与规格完全相同，压力表是由电压表改装而成，R1 为定值电阻，阻值为 10Ω，R2 为滑动变阻器，规格为“10 Ω lA"。
金属指针 OP 可在金属杆 AB 上滑动，且与它接触良好，金属指针和金属杆电阻忽略不计。
M 为弹簧，在弹性限度内它缩短的长度与其所受的压力大小成正比。
当托盘所受压力为零时，P 恰好位于 R2 的最上端；当托盘所受压力为 50N 时，P 恰好位于 R2 的最下端，此时弹簧的形变仍在弹性限度内。
(1)甲装置中，当 P 位于 R2 的最下端时，电压表的示数为 3V，则电源电压是多少? (2)甲装置中，压力 25N 的刻度位置标在电压表表盘多少伏的刻度线上? (3)在甲、乙两种装置中，两压力表的刻度特点有何不同?试说明理由。
//欧姆定律的实际应用，电力综合题！ //欧姆定律的实际应用，电力综合题！欧姆定律的实际应用 31（08 南通）(8 分)随着人民生活水平的不断提高，汽车已经走进我们的家庭．小林的爸爸最近也购买了一辆轿车． (1)通过查看说明书得知轿车车身质量为1725kg．当车上载有 195kg 的人和物品时，车轮—与地面的总接触面积为 4．0×10 2m2，试求轿车对地面的压强(g 取 10N/kg)． (2)请在图甲中用笔画线代替导线将汽车的启动原理图连接完整．说明：当钥匙插入仪表板上的钥匙孔并转动(相当于闭合开关)，电动机工作，启动轿车；电磁铁的工作电压小于电动机的工作电压． (3)若轿车以 90kW 的恒定功率启动做直线运动，运动过程中受到的阻力不变，运动的速度 v 与时间 t 的关系如图乙所示．则在 0—5s 时间内，轿车发动机做功J，轿车运动过程中受到的阻力是N． (4)通过测量获得轿车以不同速度行驶时对应的制动距离(即从操纵制动刹车到车停下来的距离)，数据如下表所示：实验次数速度／(km·h 1) 制动距离／m—1 40 82 60 183 804 100 505 120 72根据表中数据所反映的规律可知，当轿车速度为 80km/h 时对应的制动距离是 m．//电力综合结合图像信息，这个压轴题是很有份量的！ //电力综合结合图像信息，这个压轴题是很有份量的！电力综合结合图像信息26（08 淮安）太阳能被称为 21 世纪能源．太阳能汽车是利用太阳能电池将接收到的太阳能转化为电能，再利用电动机来驱动的一种新型汽车．如题 26 图所示是一辆太阳能实验车．车 2 上的太阳能电池板的有效面积 S＝8m ．在晴朗的天气里，太阳光垂直照射到电池板每平方米面积上的辐射功率 P＝1kW，电池板产生的电压 U＝120V，对车上的电动机提供 I＝10A 的电流，请解答： (1)太阳能电池将太阳能转化为电能的效率是多少? (2)若此辆车的电动机将电能最终转化为机械能的效率为 75％，汽车在水平路面上匀速行驶时．牵引力为 120N，则汽车行驶的速度多大?24（08 山东）(9 分)电动自行车以其轻便、经济、环保倍受消费者青睐。
某型号电动自行车的主要技术参数如右表所示。
(1)若该车和人共重 l400N,行驶时两轮胎与地的接触面积共为 1.ox 10-zmz,那么车对地面的压强多大? （2）在某平直路段上,电动自行车以额定功率匀速行驶时,受到的平均阻力为 40N。
此时自行车的动力多大?若行驶速度为 7m/s,则 ls 内动力对自行车所做的功是多少?电动自行车的效率多大? ⑶与内燃机摩托车相比,电动自行车在环保节能方面有许多优点,请写出其中的两条。
（所提问题指代不明）35（08 武汉）分）新农村中很多楼房顶上装有如图 1 所示的水箱，图 2 是这种水箱的（7 结构示意图。
其中 A、B 是由密度为 2.5×103kg/cm3 的材料制成的圆柱体，由于水箱顶部的压力传感开关是一种特殊的“拉线开关”，其作用是：当它受到竖直向下的拉力等于 25N 时闭合，电动水泵就开始通过进水口向水箱中注水；当拉力等于 15N 时断开，电动水泵就停止向水箱中注水。
（1）如果 A、B 的体积均为 500cm3，则 A、B 的总重力是多少？（g 取 10N/kg）（2）通过计算说明正常情况下水箱中的最高水位在什么位置，并在图 2 中用水平虚线标出。
（压力传感开关下的细绳和 A、B 间的细绳质量与体积均忽略不计，g 取 10N/kg）（3）为了增加安全性，压力传感开关通常是通过一只电磁继电器控制电动水泵。
请用笔画线代替导线，按照题意将图 3 中的电路连接完整。
//涉及电磁继电器、浮力的一道不错的题目！ 30（08 桂林）为了配合今年“世界环境日”的主题活动，小明所在的课外活动兴趣小组对街上行驶的电动自行车和摩托车做了一个调查，下表中所列的是某品牌电动自行车和摩托车的部分技术参数：（1）假设给电动自行车的蓄电池充电时，消耗的电能全部转化为蓄电池的化学能。
那么，电动自行车每行驶 1Km 电动机平均做的有用功大约是多少？当自行车以最高车速匀速行驶时，电动机的功率大约是多大？（2）摩托车每行驶 1Km 大约要消耗多少能量？（3）与摩托车相比，电动自行车有哪些优势？（说出一个方面）（汽油的密度：0.71×10 kg/m ；汽油的热值：4.6×10 J/ kg ）33740 （08 深圳）分)计算题(请 (8 将规范的解题过程写在答题卡上指定的答题区域内)图 12 是某种锂电池的部分参数，小亮将电池安装到遥控车上，进行花样赛车训练。
已知小车质量为 0.5 千克，行驶时功率为 2w，电动机效率为 80％(“Ah”读作“安时”，表示该电池在 4V 2Ah 电压下能以 2A 的电流放电 1 小时)。
求： (1)小车重力大小为＿＿＿N。
(g=10N／kg) (2)该电池充电一次可以储存的最大能量是多少? (3)充满电一次，可供小亮训练多长时间?26（08 辽宁）分）小星在家用电熨斗帮助妈妈熨衣服，发现电熨斗铭牌上的某项数（9 据模糊不清。
善于动脑筋的他很想知道铭牌上的这个数据。
他关掉家中其它的用电器，单独将一只规格为“220V 100W”的灯泡接入电路，观察到电能表转盘在 5min 内转过 15r；接着他将电灯关闭，只将电熨斗接入电路，转盘转过同样的转数只用了 1min。
求：（1）电熨斗的功率。
（2）电熨斗通电 6min 产生的热量。
（3）将电熨斗平放在衣服上时，对衣服产生的压强。
（g=10N／kg）答案：24.(08 云南)电动自行车既环保又节能，深受城市居民喜爱。
下表是小王同学的电动自行车的有关数据。
电动自行车自重 m／㎏ 40电能转化为机械能的效率η 75％工作电压 U／V 36行驶速度 v／(km·h ) ≤36-1骑车人质量为 50 ㎏时的平均阻力 f／N 20小王质量为 50kg，从学校匀速回到家用时 20min，距离为 5.4km。
根据相关信息求小明回家过程中：（1）电动自行车速度大小；（2）电动自行车牵引力所做的功；（3）电动自行车消耗的电能。
1。
