500kV集控中心OPEN3100系统五防闭锁规则(2011)
五防系统安全规定(3篇)
第1篇一、总则为了加强五防系统的安全管理，确保五防系统安全稳定运行，保障国家能源安全和人民生命财产安全，根据《中华人民共和国安全生产法》、《电力法》等相关法律法规，结合五防系统运行实际，制定本规定。
二、适用范围本规定适用于全国范围内所有五防系统的设计、建设、运行、维护和管理。
三、五防系统定义五防系统是指电力系统中，为保证电力系统安全稳定运行，防止事故发生，采用多种技术手段和措施，对电力系统进行监控、保护、控制、调度和通信的系统。
四、五防系统安全目标1. 防止重大事故发生；2. 确保电力系统安全稳定运行；3. 保障人民群众生命财产安全；4. 提高电力系统运行效率；5. 降低电力系统运行成本。
五、五防系统安全规定（一）设计、建设阶段1. 设计单位应按照国家有关标准和规范进行五防系统设计，确保系统功能完善、性能可靠、安全稳定。
2. 施工单位应严格按照设计文件和施工规范进行施工，确保五防系统建设质量。
3. 系统建设过程中，应采取有效措施，防止外部干扰，确保系统安全。
（二）运行阶段1. 运行单位应建立健全五防系统运行管理制度，明确运行职责，确保系统安全稳定运行。
2. 运行人员应具备相应的资质和技能，熟悉五防系统运行规程，确保操作正确。
3. 定期对五防系统进行检查、维护和保养，确保系统设备完好、性能稳定。
4. 对五防系统进行实时监控，发现异常情况及时处理，防止事故发生。
5. 对五防系统进行定期演练，提高运行人员应对突发事件的能力。
6. 建立健全应急预案，针对可能发生的各类事故，制定相应的应急措施。
（三）维护阶段1. 维护单位应按照维护规程对五防系统进行定期维护，确保系统正常运行。
2. 维护人员应具备相应的资质和技能，熟悉五防系统维护规程，确保维护质量。
3. 维护过程中，应采取有效措施，防止对系统设备造成损坏。
4. 对维护过程中发现的问题，应及时报告并采取措施予以解决。
（四）管理阶段1. 电力企业应建立健全五防系统管理组织机构，明确管理职责。
电气设备五防及电厂“五防”设置
2.1. 10kV开关联锁
接地开关与断路器手车联锁
（1）. 当接地开关合闸时，通 过转动接地开关轴带动凸轮， 进而通过联杆带动平台底部的 连板，从而使得接地开关在合 闸时不能驱进手车； （2）. 同样当手车在工作位置 时通过锁住凸轮使得接地开关 无法合闸。
2.1. 10kV开关联锁
接地开关与后门联锁
（1）. 当后门被打开时，滑块在弹簧 的作用下向后移动，从而卡住销1，使 得接地开关无法被操作； （2）. 反之当门关上时，门压迫滑块， 此时转动接地开关后，销2转动一定的 角度后卡住后门上的焊接件，从而使得 当接地开关在分闸位置时不能打开后门。
2.1. 10kV开关联锁
手车位置与二次插把的联锁 （1）.只有当手车处于试验位置 时才能插拔二次插头。 （2）.手车离开断开位置/试验 位置后，在向工作位置推进的过 程中和达到工作位置以后，不能 拔开二次插头。
1.2.“五防”目的 目的在于防止误操作和误并列，防误联锁装置实现闭锁的方式应是强制性
的，装设联锁后，就可以保证必须按规定的操作顺序进行操作，否则就无法 进行，从而有效地防止了误操作。
1.3. 机械联锁与电气联锁 防误联锁装置的结构应尽量简单、可靠，操作、维修方便，尽可能
不增加正常操作和事故处理的复杂性，不影响开关的分、合闸速度特 性，也不影响继电保护及信号装置的正常工作。为此，要优先选用机 械类联锁装置，当采用机械闭锁无法实现时，可以采用电气类联锁装 置。
1.3. 机械联锁与电气联锁
机械联锁主要有两种形式，即主动式和被动式。 “主动式联锁”是指在该种联锁状态下，若无正常的解锁条件，
不会被解锁，从而保证误操作根本无法执行。例如当断路器处于合 闸位置时，机械上应保证隔离开关或隔离插头被闭锁而无法操作， 即使错误操作也不会产生不良影响。
五防系统使用说明及注意事项
五防系统使用说明及注意事项五防系统使用说明及注意事项1.安装软件软件时打开备份文件（E盘5防备份）将安装文件内新软件安装在C:\Program Files，然后将名为灵宝的压缩包解压缩后放在指定位置，最好是C盘以外驱动盘2.使用该套5防系统时，打开武汉程序文件夹，其中名为huitu的为绘图软件，画图，更改元件属性（名称，锁码，逻辑规则等）时使用该软件，执行文件名为tu.exe,五防软件文件夹内名为wf.exe的为执行文件，图标为一串钥匙。
进行模拟操作，打印操作票，遥控操作时该软件配合电脑钥匙使用3.使用该系统前，先打开wf.exe，即桌面名为五防的快捷方式，此时软件提示是否与监控通讯，若选择是，那么开电锁的时候只能用遥控操作，若选择否，那么开电锁就需就地操作，注意，无论遥控还是就地，柜上显示就地或远方的把手一定要拨到相应位置，否则无法成功操作4.在电脑钥匙和wf.exe配合使用之前，一定要将相应一次图文件通过该软件和电脑钥匙通讯线传输进电脑钥匙，该一次图通常以.wf为后缀名存放在名为“五方软件”的文件夹内，若更改一次图内刀闸或断路器的属性后，在下次使用前一定要先把更改后的图文件传输进电脑钥匙，具体传输方法为：通过通讯线连接好电脑钥匙和电脑，打开电脑钥匙选择通讯功能后按确定键，使电脑钥匙处于接受信息状态，此时打开wf.exe，选择菜单第一项系统管理，在下拉菜单里选择传输站信息，若干分钟后即可完成信息传输，即学习图文件。
其中更改锁码时注意软件内显示为锁码16进制数值，通过计算机上计算器将十进制转换为16进制后再输入保存5.图文件传输进电脑钥匙后，点击软件上方设备对位菜单，然后点击开操作票菜单，输入正确用户名密码（在系统管理菜单里通过操作员管理可以增加或删除操作人员，管理员密码为123，该密码可通过管理员密码修改可以修改密码）和操作票名称后该软件即进入模拟预演状态，通过鼠标在图形上做模拟操作，若操作符合五防逻辑规则，则在软件左下方出现正确提示信息，反之若违反五防逻辑规则，则在软件右下方出现出错信息的提示，点击保持可以看清错误提示信息，有效避免了误操作的发生。
高压开关柜“五防”
高压开关柜“五防”1、何为电气五防：1）防止误合、误分断路器（断路器带有合闸闭锁，操作指令与相应设备对应才能操作设备）；2）防止带负荷拉合隔离开关、隔离触头（断路器工作运行状态，不能拉出隔离开关）；3）防止带电误合接地开关（断路器工作运行状态，不能操作接地开关）；4）防止接地开关在合闸位置关合断路器（接地开关合闸位置，手车不能摇到工作位置）；5）防止误入带电间隔（隔室带电时，柜门打不开）。
2、操作员如何在6KV高压开关操作时实现五防操作员必须具备相关的专业知识，依据操作票唱票按票操作操作且必须有监护人监护；高压开关柜也拥有很多设计为操作人员提供判断依据和防止操作员误操作。
这些设计一般分为两种：1）高压开关柜上的双重编号和带电显示装置：仅作为提示性装置。
此装置可以为操作员在操作时提供判断依据，防止误操作的发生。
2）机械程序锁：联锁方法简单、可靠、直接、有效,特别适合多台柜之间的联锁。
此联锁可以在操作员操作时对操作安全提供五防保护。
1）各种编号标志以及开关柜上的带电显示装置1、高压开关柜上都贴有此高压开关的双重编号，操作人和监护人在操作前必须核对高压开关是否与操作对象向对应。
2、高压开关柜上设计有状态显示装置以及带电显示装置，操作人员必须以此判断开关柜的实际状态，并依据五防原则判断可否进行操作。
2）高压开关柜中所设计的五防一般联锁方法及其优缺点：1-机械联锁：联锁方法简单、可靠、直接、有效,一般用于高压开关柜断路器-隔离开关-接地开关-柜门之间的联锁,应优先采用。
但柜与柜之间的联锁很难实现。
2-电气联锁：联锁方法容易实现,联锁功能可以做的很完善,但如果辅助开关、继电器等电器接点切换不灵或粘连则会造成联锁功能丧失或紊乱。
这种联锁方法一般作为机械联锁的辅助手段,实现双重联锁。
3-电磁锁：联锁方法简单、有效,但有一定局限性,一般用于柜门闭锁。
万能解锁钥匙必须严格管理和慎用。
4-微机闭锁：软件设计完善,防误功能齐全,但成本较高。

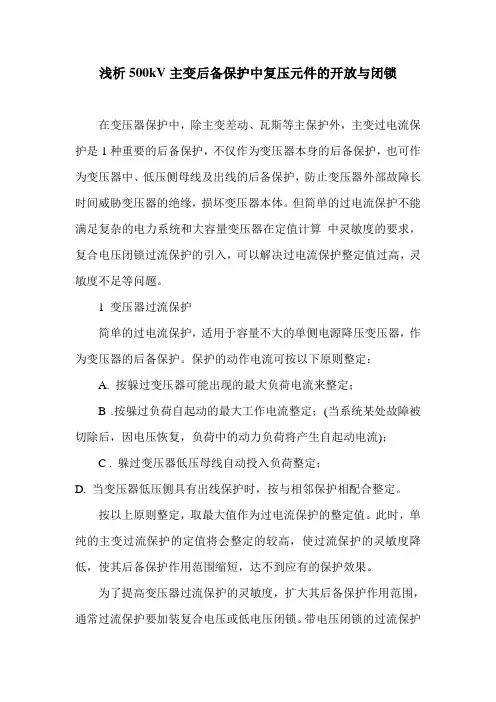

浅析500kV主变后备保护中复压元件的开放与闭锁
浅析500kV主变后备保护中复压元件的开放与闭锁在变压器保护中，除主变差动、瓦斯等主保护外，主变过电流保护是1种重要的后备保护，不仅作为变压器本身的后备保护，也可作为变压器中、低压侧母线及出线的后备保护，防止变压器外部故障长时间威胁变压器的绝缘，损坏变压器本体。
但简单的过电流保护不能满足复杂的电力系统和大容量变压器在定值计算中灵敏度的要求，复合电压闭锁过流保护的引入，可以解决过电流保护整定值过高，灵敏度不足等问题。
1 变压器过流保护简单的过电流保护，适用于容量不大的单侧电源降压变压器，作为变压器的后备保护。
保护的动作电流可按以下原则整定：A. 按躲过变压器可能出现的最大负荷电流来整定；B .按躲过负荷自起动的最大工作电流整定；(当系统某处故障被切除后，因电压恢复，负荷中的动力负荷将产生自起动电流)；C . 躲过变压器低压母线自动投入负荷整定；D. 当变压器低压侧具有出线保护时，按与相邻保护相配合整定。
按以上原则整定，取最大值作为过电流保护的整定值。
此时，单纯的主变过流保护的定值将会整定的较高，使过流保护的灵敏度降低，使其后备保护作用范围缩短，达不到应有的保护效果。
为了提高变压器过流保护的灵敏度，扩大其后备保护作用范围，通常过流保护要加装复合电压或低电压闭锁。
带电压闭锁的过流保护可按躲过变压器额定电流整定，定值较低，灵敏度较高。
2 复合电压闭锁过流保护构成原理复合电压过流保护是由1个负序电压继电器和1个接在相间电压上的低电压继电器共同组成的电压复合元件，2个继电器只要有1个动作，同时过电流继电器也动作，整套装置即能启动。
该保护比低电压闭锁过电流保护有下列优点：①在后备保护范围内发生不对称短路时，有较高的灵敏度。
②在变压器后发生不对称短路时，电压启动元件的灵敏度与变压器的接线方式无关。
③由于电压启动元件只接在变压器的一侧，故接线比较简单。
图1 复合电压闭锁过流保护原理接线图复合电压闭锁过流保护原理接线见图l。
五防系统规程
300MW 微机防误装置规程1.1 五防装置简介：1.1.1 我厂#1、2 机组电气系统采用FY2000LY 型微机防误闭锁系统（以下简称五防系统），由模拟屏、五防主机、解锁钥匙、模拟操作电脑构成。
五防使用范围：一期所有电源系统开关、6KV 开关。
1.2 防误功能的实现1.2.1 防止误切、合断路器：使用操作闭锁盒；1.2.2 防止带负荷拉、合隔离开关：小车开关使用关闭屏门、刀闸把手上装挂锁；1.2.3 防止带电合（挂）接地隔离开关（接地线）：规范接地桩，运行装设临时接地线的接地点统一安装，并规范；1.2.4 防止带接地刀闸（接地线）合隔离开关：屏门挂锁1.2.5 防止误入带电间隔：屏门挂锁1.3 操作使用方法：1.3.1 准备要操作任务的倒闸操作票；1.3.2 在模拟屏上或五防主机上进行模拟预演操作；1.3.3 将操作票传送至电脑解锁钥匙上；1.3.4 图形界面上此时弹出“操作选择”浮动框，根据需要选择“传送操作票”方式；1.3.5 这时图形界面上又弹出“传送方式”对话框；1.3.6选择方式，在钥匙选项中任意选择“ #1或#2”钥匙，也可以同时选择，在方框前打选中，点击“确定”按钮；1.3.7 系统窗口将出现“操作票执行情况”对话框；1.4 实际倒闸操作1.4.1 此时可以携带钥匙到设备操作区域，寻找相对应的五防锁具进行解锁操作，任何一把钥匙操作并确认后，主系统将对图形、及另一钥匙（两把钥匙同时接收到操作票的情况）进行状态及步骤整定；1.4.2 五防锁具的操作1.4.2.1 开、闭锁操作：（1）对电动操作设备（如开关等），将钥匙插入该设备的电气锁中，待钥匙发出“条件符合，可以操作！”语音指示后，转动设备的KK 把手操作设备，钥匙检测设备操作完成后语音提示“本步操作完成，请继续！”，将钥匙从电气锁中取下；（2）对手动操作设备（如隔离刀闸、接地刀闸等），将钥匙插入该设备的机械锁中，待钥匙发出“条件符合，可以操作！”语音指示后，将钥匙推钮推向开锁位置，钥匙发出“锁已打开”语音提示，将机械锁的闭锁销拉出，解除设备闭锁，操作人员可以对设备进行操作。
五防规则库编写
另外还有电容器组本体的网门开启并无闭锁条件。
本课件主要讲解了 110kV变电站的设备五防编写规则，纯 属个人见解，必然有很多错误需要更正。 220kV 变电站与 110kV 变电站接线方式有很大不同，特别 是 110kV 、 220kV 电压等级的设备，因其是双母线接线， 有倒排（冷导、热倒）等特殊操作，因此需要的无房规则 库更加复杂一些，比如：220kV变电站中1221刀闸的分合 条件，稍微探讨下， 1221 刀闸接 I 母， 1222 刀闸接 2 母， 1221合闸时，存在几种可能：1.122线路送电，此时1222 刀闸应该在分位，开关应该在分位，1223刀闸应该在分位， 所有的地刀应该在分位；2.122线路冷导，因此有122开关 在分位，1223刀闸在合位，1222刀闸在分位；3.122线路 热倒，因此有 122 开关在合位， 1223 刀闸在合位， 122 刀 闸在合位，母联 12M 开关、 12M1 刀闸、 12M2 刀闸均断 开位置。 1221 刀闸分闸时，存在几种可能： 1.122 线路停 电，
符号 0 1 2
意义 分/开 合/闭 状态无 指示
举例
101=0表示101开关分闸，901-W=0表示901开关前中柜门打开 101=1表示101开关合闸，901-W=1表示901开关前中柜门关闭
9011=2表示9011刀闸无状态，此时901手车开关未在“接通”、 “试验”状态2=0,1222=0,1223=0,1226J=0,1226Y=0,1226B=0)+(122=0,1222=0,1223=1)+( 122=1,1222=1,1223=1,12M=1,12M1=1,12M2=1)!L ：（ 122=0,1222=0,1223=0） + （ 122=0,122=0,1223=1 ） + （122=1,1223=1,1222=1,12M=1,12M2=1,12M2=1）！ 简化为： H ： （ 122=0,1222=0 ， 1226J=0,1226Y=0,1226B=0 ） +(122=1,1222=1,1223=1,12M=1,12M1=1,12M2=1) ！ L ： （ 122=0,1222=0 ） + （122=1,1223=1,1222=1,12M=1,12M2=1,12M2=1）！
全厂五防功能，500和220KV系统五防逻辑
全厂五防功能，500和220KV系统五防逻辑一．电气相关名称解释1. 功角: 发电机运行过程中，电流一般是滞后于电压的，（进相运行的时候超前电压），而电流与电压的角度即为功角。
2. 功率因数即有用功率和视在功率的比值,用余弦值cosA,表示,A就是功率因数角,S=UI ;P=UICOSA; Q=UISINA超前与滞后是相对电流相位对电压相对的来说的。
都有损耗，只是形式不同。
常用的异步电机是感性负载，功率因数滞后。
但不论超前还是滞后功率因素都是小于1的。
并且越接近1，浪费越小。
应控制在0.9-0.98之间。
发电机为感性电路，电流滞后于电压，Q为正值；而在容性电路中，电流超前于电压，Q为负值。
3. 线电流指的是相对于中性线来说的电流，相电流指的是任意两相之间的电流。
4. 相电压和线电压,端线和中性线之间的电压叫做相电压,两条端线之间的电压叫做线电压,我国日常电路中，相电压是220V、线电压是380V。
对于星形接法：U线＝√3U相，I线＝I相对于角形接法：U线＝U相，I线＝√3I相5. 4种状态运行：泛指设备在带电或运转状态；热备用：特指线路、母线等电气设备的开关断开，相关接地刀闸断开，两侧刀闸处于接通状态；冷备用：特指线路、母线等电气设备的开关断开，相关接地刀闸断开，两侧刀闸处于断开状态；检修状态：开关断开，接地刀闸接地。
二．全厂五防要求和电气倒闸操作注意事项五防1. 防止带地线或地刀合闸2. 防止带负荷拉刀闸3．防止有电装接地线4. 防止误拉合开关5. 防止误入带电间隔电气倒闸操作注意事项1 6kV厂用电源切换时要严格按照“厂用电源切换固定操作票”执行。
保证相角差及频差在允许范围内再进行并联切换，并联切换条件不满足后再采用串联切换方式。
2 严格执行“两票”制度，把好操作票审查关，严禁无票操作，严禁执行错票。
3 操作票由操作人填写不得涂改，监护人、主值、值长层层审核把关，逐一签字；操作任务不明确，不准填写操作票。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
500kV集控中心OPEN3100系统五防闭锁规则
4月15日下午，运行分局伍忠华、肖奕、马晓飞、信通中心业娅在500kV 集控大厅共同对我们集控中心OPEN3100系统的五防闭锁规则进行了验证，主要验证对象为星城变的500kV线路、500kV母差、主变、220kV线路、220kV母线、母联、分段、35kV母线、电压电容电抗器由运行转检修和检修转运行的一次设备操作的“五防闭锁逻辑”的验证，其需要修改和添加规则的要求如下：
一、对于五防界面的要求：
1、五防操作闭锁界面上的提示错误信息不标准，厂家需要和我们进行协商后
更改为我们熟悉的标准提示；
2、在模拟系统内进行模拟操作，该系统不能象变电站的“五防主机”一样生
成一个“模拟演习”记录表；
3、顺序化操作的模块没有添加，要求顺序化操作的界面在进行“程序化”操
作前必须设定两道权限，即操作开始领导审核权限和操作员开始操作权限，避免无权限进行操作；
4、目前形式下，为了确保安全，在进行顺序化操作的过程中，要求系统每成
功操作完一步，在进行下一步操作前进行“确认”提示，在经过值班员或现场值班员的分合结果检查或汇报后再继续，来确保刀闸的分合到位；
二、对于五防规则需要修改和添加的：
1、取消500kV线路断路器两侧刀闸，尤其是边断路器负荷侧刀闸和电源侧刀闸操作先后顺序的五防闭锁功能（实际验证，对于500kV母差转检修的操作，母线侧刀闸变成了负荷侧刀闸，而系统仍然将其默认为电源侧刀闸，不正确而闭锁操作）；而220kV刀闸的先后分合顺序可以按照目前原则执行；
2、增加500kV线路转检修接地刀闸的五防闭锁规则，线路转检修（不带出线刀闸的），应该先合出线接地刀闸后再合上停电断路器两侧的接地刀闸；送电顺序与其相反；
3、增加主变由运行转检修过程中，拉低压侧断路器-中压侧断路器-高压侧断路
器的五防闭锁逻辑，但是考虑到主变500kV侧断路器有两个，经常会出现调度下令拉开一个断路器进行检修或者主变的中开关作为另外一条线路的开关要求转检修而不满足五防逻辑闭锁操作情况出现，可以做成一个提示画面，不闭锁操作，但是应该提示操作人员：“此步不符合主变操作原则，是否继续”。
4、增加在拉开主变低压侧断路器的时候，必须检查35kV母线上所有连接的断路器在分闸位置，并且三相无流的操作闭锁规则，防止在低压电容、电抗其未拉开，所用变没有倒换，35kV母线还存在负荷电流的情况下拉410断路器
5、增加在合主变低压侧刀闸靠35kV母线侧接地刀闸的时候检查35kV母线上连接的所有刀闸必须分开的操作闭锁规则；
6、在220kV母线正常运行的情况下，拉开TV刀闸应该进行“检查TV是否有故障，该操作将造成该母TV二次失压，是否继续？”的五防闭锁提示，不闭锁操作。
7、在进行低压电容器电抗器的操作中，是否可以设定在投电容器的时候，检查同母线的电抗器是否在分位，同理投电抗器的时候检查电容器是否在分位分闭锁原则，并加入电容器先后投退顺序的原则。
8、增加低压电容器、电抗器在分合靠35kV母线侧刀闸的时候除了检查本价格的接地刀闸在分位，还应该检查35kV母线的接地刀闸在分开位置的闭锁规则。
对于下一步工作开展的初步安排和分工：
1、总结上述五防闭锁规则及其要求反馈给通信班业娅，并将验证结果抄送给
给位领导审核后给厂家进行规则的添加和修改并再次验证；（最好要求通信班、厂家按照我们提出的问题一条条来解决或讨论）
2、运行分局进行顺序操作的“序列执行表”的操作步骤和所需要的逻辑的初
步编制。
分工为：
伍忠华：星城变主变和35kV母线、低压电容电抗、融冰间隔的顺序操作序列执行表编制；
肖奕：星城变500kV线路、母线顺序操作序列执行表编制；
马晓飞：星城变220kV线路、母线和母联分段顺序操作序列执行表编制；
3、将顺序操作序列执行表汇总后进行分局领导参与的初步审核和改进；
4、将改进后的文件提交局领导梁总、运行分局、信通中心进行复审核和改进；
5、信通中心联系厂家进行程序化操作序列执行表和逻辑的编制并验证。
500kV集控中心肖奕
2011年4月15日。
