眼科UBM超声生物显微镜操作规程
超声生物显微镜(UBM)
安全性高
无辐射，对孕妇和儿童等特殊 人群适用。
应用领域
眼科
用于诊断眼部疾病，如 青光眼、白内障、视网
膜脱离等。
耳鼻喉科
用于观察和诊断耳部、 鼻部和咽喉部疾病。
皮肤科
其他领域
用于观察皮肤结构和病 变，如皮肤肿瘤、瘢痕
等。
如整形外科、神经外科 等也可利用UBM进行诊
04 UBM的临床应用
眼科应用
青光眼诊断
UBM可以清晰地显示眼内结构，有助于青光眼的早期诊断和病情 评估。
晶状体和玻璃体疾病诊断
UBM能够观察晶状体和玻璃体的细微结构，对晶状体脱位、玻璃 体混浊等疾病的诊断具有重要价值。
眼外伤评估
对于眼外伤患者，UBM可以评估眼球壁的完整性、眼内出血和组 织损伤情况。
超声生物显微镜(UBM)
contents
目录
• 超声生物显微镜(UBM)简介 • UBM的组成与操作 • UBM的图像解析 • UBM的临床应用 • UBM的未来发展与挑战
01 超声生物显微镜(UBM)简 介
定义与工作原理
定义
超声生物显微镜（UBM）是一种 非侵入性的医学影像技术，用于观 察和诊断人体内部结构和疾病。
临床认知度
03
加强超声生物显微镜在临床实践中的宣传和推广，提高医生对
其应用价值的认识。
THANKS FOR WATCHING
感谢您的观看
工作原理
UBM利用高频超声波（通常在 50-100MHz之间）穿透皮肤和软 组织，通过计算机处理回声信号 形成二维或三维图像。
特点与优势
01
02
03
04
眼超声生物显微镜检查流程
眼超声生物显微镜(UBM)检查流程1.核对患者姓名、眼别。
指导患者平卧在检查床上，头朝检查者。
协助患者摆放好头位，必要时垫一小枕。
2.对受检眼施行表面麻醉，以降低角膜、结膜的敏感性，使眼杯能够顺利装入。
（年幼的儿童或过于敏感而不能很好配合检查的患者，可于检查前给予适量镇静剂，必要时可给予全身麻醉。
）3.取出消毒后的眼杯用无菌棉签擦干。
4.准备一些纸以备检查过程中眼杯内的液体因眼球的转动或眼杯过小而流出及时擦拭干净，保证检查的顺利进行。
5.在UBM检查程序里输入患者信息，送检医生名字及其他必要信息。
6.放置眼杯（根据患者睑裂的大小选择合适的眼杯，检查者用双手将患者的眼睑分开，嘱患者眼球向下转，轻提上睑将眼杯的一侧置于上睑下，然后让患者向上转动眼球，检查者将患者的下睑向下拉，暴露出患者的下穹隆，将眼杯完全置于患者的结膜囊内。
一般不用开睑器协助放置眼杯，以免损伤眼部结构。
）7.填充耦合剂，即将隐形眼镜的护理液倒入眼杯中，液面到标志线。
8.检查者坐在患者的上方，一只手固定眼杯，另一只手控制探头。
在探头的一侧有一个椭圆形的凹陷，将大拇指放在凹陷内，其余四指握住探头，这样可以将探头稳稳的握住，以免由于操作者的原因使探头失控造成对眼球的损伤。
9.将探头置于液面下，不能接触到角膜，使其与被检测部位垂直。
常规下顺时针检查12点位、3点位、6点位、9点位这四个方位，特殊情况下根据病变的位置移动探头或嘱患者眼球转动从而将病变清晰暴露获得清晰图像。
10.脚闸的左键为启动/冻结键，右键为存储键。
检查时获得了需要的图像立刻冻结，通过鼠标左键在动态画面中选择最佳图像然后存储。
11.获得所有需要的图像后，将受水器贴在患者皮肤上置于被检眼外侧，让患者往其方向倾斜，以免取下眼杯后液体溢出，取下眼杯滴氯霉素滴眼液一滴告知患者检查结束，十分钟内不能揉眼睛。
请患者起来，在检查室外面等候结果。
12.在检查界面上点击报表，标注方位、选择需要打印的结果，根据常规或医嘱给予需要的测量结果，回报所见及印象诊断，打印出后交给患者。
生物显微镜操作规程
生物显微镜操作规程
《生物显微镜操作规程》
一、实验目的
通过使用生物显微镜，观察细胞和微生物的结构和形态，培养学生对生物学基本知识的理解和认识。
二、实验材料
1. 生物显微镜
2. 玻璃载玻片
3. 双孔光学表
4. 活的或者固定的生物标本
5. 小刀和剪刀
6. 染色液
7. 96% 乙醇
8. 显微镜玻璃盖片
9. 蒸馏水
三、实验步骤
1. 检查生物显微镜：打开灯光，调整镜头高度，通过目镜观察放大镜头，检查显微镜是否需要清洁或调整。
2. 准备玻璃载玻片：将生物标本放在载玻片上，在玻片上放一滴染色液或者液体介质。
3. 放置盖玻片：将一个大小合适的盖玻片轻轻地放到放射不出在载玻片上，使其不产生气泡。
4. 调整镜头：通过调节物镜镜头或者双孔光学表，使样品清晰可见。
5. 观察样品：使用目镜观察样品，调节焦距和光线，观察样品不同部分的结构和形态。
6. 记录观察结果：使用标本图纸记录观察到的细胞结构和微生物形态，标注细胞核、线粒体等结构。
在学生手册上撰写实验报告。
四、注意事项
1. 使用生物显微镜时，要注意保持镜片的清洁和干燥，避免镜片被指纹或者水渍污染。
2. 在观察生物标本时，要小心操作，避免碰撞或者压力造成生物标本变形或者损坏。
3. 实验后，将显微镜及其配件清洁干净，保持存放整洁。
通过本规程的操作，使得学生能够正确、规范地操作生物显微镜，并且正确地观察和记录生物标本的结构和形态，培养了学生对生物学的基本认知，提高了实验操作的规范性和实验数据的可靠性。
超声成像显微镜安全操作及保养规程
超声成像显微镜安全操作及保养规程超声成像显微镜是一种高精度的医疗设备，用于检查人体内部结构，必须注意安全操作和适当保养。
本文将介绍超声成像显微镜的安全操作和保养规程。
安全操作规程1.环境卫生：超声成像显微镜应放置在干燥、通风、清洁、无振动、无辐射干扰的地方，不能暴露在阳光下。
操作前应对设备外壳、探头进行清洁消毒。
2.预检：使用前应先对设备进行系统自检和常规检查，如发现故障应立即排查和修理。
3.操作人员：操作超声成像显微镜的人员必须经过专门培训和考试合格才能使用设备。
操作时必须严格按照操作说明书和操作规程执行。
4.操作流程：操作过程中应按照正常程序进行，注意正确设置扫描、成像、测量等参数，不得随意修改设备。
使用设备前应佩戴手套，穿戴有关的防护装备，以避免交叉感染。
5.合理用药：当使用超声成像显微镜进行诊断时，必须根据病情选用合适的药物。
使用药物时应按照药品说明书，掌握药物剂量和使用方法，防止药物过量或者滥用。
6.操作结束：操作完成后，应按照操作规程关掉设备，放回指定位置，关闭电源，整理好相关工具和资料。
保养规程1.日常维护：超声成像显微镜使用过程中应注意设备的维护和保养。
应定期对设备进行保养和维护，如清洗探头、更换设备过滤器等。
2.消毒和除菌：超声成像显微镜的探头、外壳等部分应定期进行消毒和除菌处理。
对于不同部位应选择不同的消毒方式。
3.定期检查：超声成像显微镜应定期进行检查和校准，确保设备的正常工作。
如出现故障应及时调修，并记录相关维修过程。
4.设备保护：超声成像显微镜应远离高温、潮湿和辐射场等危险场所，以防设备受损或工作不正常。
设备移动时应轻拿轻放，避免摔碰。
5.环境适应：超声成像显微镜不宜在异常的环境中使用，如电磁干扰、静电场等。
使用前应对工作环境进行检查，确保环境无异常。
结束语超声成像显微镜的安全操作和保养规程是保证设备长期稳定运行和确保患者身体健康的基础。
操作人员应受到专业设备操作培训，严格遵守操作规程、日常维护和设备保养。
ubm超声生物显微镜考核标准
ubm超声生物显微镜考核标准UBM超声生物显微镜是一种常用于眼科、妇科等领域的超声诊断设备，通过将超声波的回波转化为图像来观察和诊断病变。
为了确保UBM 超声生物显微镜的正常运行和准确的成像效果，需要对其进行考核。
以下是UBM超声生物显微镜的考核标准。
一、仪器性能考核：1.分辨能力：UBM超声生物显微镜应具有足够的分辨能力，能够清晰显示组织结构、器官和病变；2.信号强度：UBM超声生物显微镜应具备较强的信号强度，并能调节信号增益以适应不同情况下的成像需求；3.深度范围：UBM超声生物显微镜应具备较大的深度范围，能够观察不同深度处的病变；4.成像速度：UBM超声生物显微镜应具备较快的成像速度，以减少运动模糊的可能；5.声束宽度：UBM超声生物显微镜的声束应具有足够的宽度，能够覆盖成像范围；6.伪影：UBM超声生物显微镜应尽量减少伪影的出现，保证成像结果准确可靠。
二、操作考核：1.操作指导：UBM超声生物显微镜应提供明确的操作指导，包括设备的正确启停、成像参数的调节和保存、图像的采集和回放等；2.操作流程：操作人员应了解UBM超声生物显微镜的操作流程，能够熟练地进行仪器的开始、工作和结束；3.数据处理：操作人员应能够对UBM超声生物显微镜所获得的图像进行简单的处理，如调节亮度、对比度、放大缩小等；4.知识储备：操作人员应具备相关的医学基础知识，能够正确理解和解读UBM超声生物显微镜的成像结果。
三、质量管理考核：1.设备维护：操作人员应了解UBM超声生物显微镜的维护方法，能够定期进行设备的清洁、安全检查和日常维护；2.故障处理：操作人员应具备一定的故障排除能力，能够识别和处理设备故障，并及时报修或更换部件；3.质量控制：操作人员应按照规范要求参与质量控制活动，包括参与质量控制项目、定期检查设备性能等；4.安全管理：操作人员应遵守仪器使用的相关安全规定，保证工作环境的安全和自身的安全。
综上所述，UBM超声生物显微镜的考核标准包括仪器性能、操作和质量管理方面的考核。

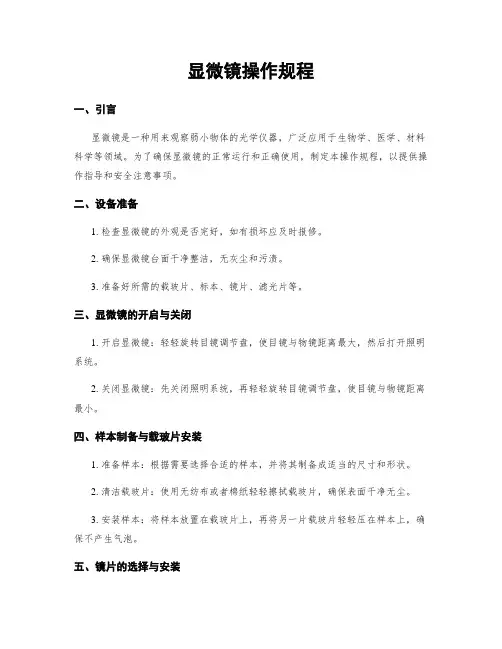

显微镜操作规程
显微镜操作规程一、引言显微镜是一种用来观察弱小物体的光学仪器，广泛应用于生物学、医学、材料科学等领域。
为了确保显微镜的正常运行和正确使用，制定本操作规程，以提供操作指导和安全注意事项。
二、设备准备1. 检查显微镜的外观是否完好，如有损坏应及时报修。
2. 确保显微镜台面干净整洁，无灰尘和污渍。
3. 准备好所需的载玻片、标本、镜片、滤光片等。
三、显微镜的开启与关闭1. 开启显微镜：轻轻旋转目镜调节盘，使目镜与物镜距离最大，然后打开照明系统。
2. 关闭显微镜：先关闭照明系统，再轻轻旋转目镜调节盘，使目镜与物镜距离最小。
四、样本制备与载玻片安装1. 准备样本：根据需要选择合适的样本，并将其制备成适当的尺寸和形状。
2. 清洁载玻片：使用无纺布或者棉纸轻轻擦拭载玻片，确保表面干净无尘。
3. 安装样本：将样本放置在载玻片上，再将另一片载玻片轻轻压在样本上，确保不产生气泡。
五、镜片的选择与安装1. 根据需要选择合适的物镜：根据所观察的物体大小和放大倍数的要求，选择合适的物镜。
2. 安装物镜：将物镜轻轻插入物镜孔中，并用旋钮固定好。
六、调节显微镜1. 调节照明系统：通过照明系统的亮度调节旋钮，调节适当的光线强度。
2. 调节目镜：通过旋转目镜调节盘，使目镜与物镜之间的距离最小，然后通过调节焦距旋钮，使样本清晰可见。
3. 调节聚焦：通过旋转聚焦旋钮，使样本在视野中清晰聚焦。
七、观察与记录1. 观察样本：通过目镜观察样本，可以适当调节物镜和焦距旋钮，以获得所需的放大倍数和清晰度。
2. 记录观察结果：根据需要，可以使用相机或者手机等设备记录观察到的图象或者视频。
八、使用注意事项1. 避免强烈的阳光直射显微镜，以免损坏光学元件。
2. 使用前请确认电源是否接地良好，以确保安全。
3. 在操作过程中，避免用手直接触摸物镜和目镜，以免留下指纹或者损坏镜片。
4. 使用完毕后，请关闭照明系统，并将物镜调至最低位置，以保护显微镜的使用寿命。
生物显微镜操作规程
文件制修订记录
1.常规操作
①转动粗动手轮，使载物台降至最低位置，旋上所需物镜。
②将标本放在载物台上，用标本片夹固定。
③把10×物镜转入光路，插入目镜，并将聚光镜升至最高位置。
④使用自然光照明时调整反光镜，使用人工光源时接通电源，打开开关，调整电位器手柄，使光亮合适并充满整个视场。
⑤转动粗微动手轮，使之成象清晰。
⑥移动平台纵横向手轮，使能方便地观察标本和选择研究对象。
⑦根据需要，可转动物镜转换器，选择不同放大倍率的物镜。
所有物镜都满足齐焦要求，转换物镜后，只要调整微动手轮，就可之成象清晰。
2.其他操作方法
①使用100×(油)物镜时，需在物镜前片与盖玻片、聚光镜前片与载玻片之间滴入香柏油，然后转动物镜消除香柏油中的微小气泡。
注意：用后必须用酒精、乙醚的混合液擦净香柏油。
②使用4×物镜时，应将聚光镜降下，并在率色片框内放置毛玻璃，以使光线充满视场。
3.保养
●显微镜应安放在干燥、清洁、无震、无腐蚀性气体和阴凉通风的地方。
●物镜在出厂时都经严格检验和校正，不得自行拆开。
●请勿用手或硬物接触光学镜片，若镜片表面不清洁，可用擦镜纸或用脱脂棉沾少许酒精、乙醚混合液轻轻擦洗，严禁用二甲苯擦洗。
●粗动手轮松紧的调节，请一定使用调节手轮，切忌将两个粗动手轮向相反方向同时旋转，以免造成损坏。
●仪器不用时应防尘罩好放置。
ubm超声生物显微镜操作流程
ubm超声生物显微镜操作流程
操作流程如下：
1. 打开UBM超声生物显微镜的电源，确保设备正常开启。
2. 准备待检测的样本，将其放置在UBM超声生物显微镜的平
台上。
3. 调节显微镜的放大倍数，根据需要选择合适的倍率。
4. 调整显微镜的焦距，使样本清晰可见。
5. 在显示屏上观察样本的图像，确保其清晰度和对比度。
6. 如有需要，可以调整曝光时间和灵敏度以优化图像质量。
7. 根据需要，可以使用UBM超声生物显微镜的测量工具进行
距离、角度、面积等参数的测量。
8. 记录和保存所得到的图像和测量结果，以备后续分析和报告。
9. 在使用完毕后，关闭UBM超声生物显微镜的电源，将设备
进行适当的清洁和维护。
注意事项：
- 在操作过程中要确保安全，避免损坏设备或导致伤害。
- 需要熟悉UBM超声生物显微镜的使用说明和操作细节，以
提高操作的效率和准确性。
- 如有疑问或故障，应及时联系设备的厂家或售后服务人员进行解决。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
眼科UBM超声生物显微镜操作规程作业指导书
使用前
检查电源线和设备的连接线是否正确连接。
基本操作
1、打开电脑点击SUSBMATE软件图标，运行软件，此时黄灯亮起，然后熄灭，随后一直闪动。
2、在检查过程中让患者和检查者都保持舒适的位置，检查者一只手固定眼杯，另一只手拿探头。
3、放射状检查法：自12点开始顺时针转动探头一周，此过程中注意探头与角膜缘始终保持垂直；水平检查法：在一些特殊情况下可以用探头与角膜缘平行的探察方法更详尽地了解睫状体病变。
4、根据被检查者睑裂大小，选择合适的眼杯；眼杯的放置方法，为了减轻患者的痛苦，放置前可以对患者。
