光电耦合器组成的脉冲电路(精)
光电耦合器组成的脉冲电路
这里介绍的光电耦合器是由发光二极管和光敏三极管组合起来的器件，发光二极管是把输入边的电信号变换成相同规律变化的光，而光脉敏三极管是把光又重新变换成变化规律相同的电信号，因此，光起着媒介的作用。
由于光电耦合器抗干扰能力强，容易完成电平匹配和转移，又不受信号源是否接地的限制。
所以应用日益广泛。
一、用光电耦合器组成的多谐振荡电路
用光电耦合器组成的多谐振荡电路见图1。
当图1（a）刚接通电源Ec时，由于UF随C充电而增加，直到UF≈1伏时，发光二极管达到饱和，接着三极管也饱和，输出Uo≈Ec。
三极管饱和后，C放电（由C→F→E1→Er和由C→RF→+Ec→Re两条路径放电），uo减小，二极管在C放电到一定程度后就截止，而三极管把储存电荷全部移走后，接着也截止，uo为零。
三极管截止后，电源Ec又对C充电，重复上述过程，得出图示的尖峰输出波形，其周期，为（当RF》Re时）：
T=C（RF+Re）In2
图1（b）是原理相同的另一种形式电路。
图1、用光电耦合的多谐振荡器
二、用光电耦合器组成的双稳态电路
用光电耦合器组砀双稳态电路如图2所示。
电路接通电源后的稳态是BG截止，输出高电位。
在触发正脉冲作用下，ib 增加使BG进入放大状态，形成ib↑→if↑→ib↑↑,结果BG截止，这种电路比普通的触发顺具有更高的抗干扰能力。
若设BG的极限电流Ic=6毫安，则R2=取为：
R2≥(13-1)/(6×10)=24欧
限流电阻R1可按下式计算
R1≥(E-IbmRce2min)/Ibm
式中：Ibm是晶体管的最大基极电流，Rce2min是光敏三极管集射间的最小电阻值。
图2、用光电耦合的双稳态电路
三、用光电耦合器组成的整形电路
由于用光电耦合器组成的脉冲耦合电路，其前后沿时间都比较大，因此在耦合器后面接一级晶体管的整形放大电路。
见表一列出几种整形电路的应用实例。
四、用光电耦合器组成的斩波电路
用光电耦合器组成的斩皮电路见表二。
光电耦合器
光电耦合器光电耦合器亦称光耦合器（Optical Coupler）。
它是以光为媒介，用来传输电信号的器件，内部包括发光器和受光器两部分。
通常是把发光器（可见光LED或红外线LED）与受光器（光电半导体管）封装在同一管壳内。
当输入端加上电信号时，发光器发出光线，受光器接受照之后就产生光电流，从输出端引出，从而实现了“光-电-光”的转换。
下面分别介绍光电耦合器的工作原理及检测方法。
1.工作原理光电耦合器有管式、双列直插式和光导纤维式等封培育形式。
图1是内部结构示意图。
光电耦合器的种类达数十种，主要有通用型（又分无基极引线和基极引线两种）、达林顿型、施密特型、高速型、光集成电路、光纤维、光敏晶闸管型（又分单向晶闸管、双向晶闸管）、光敏场效应管型。
此外还有双通道式（内部有两套对管）、高增益型、交-直流输入型等等。
表1和表2分别列出光电耦合器的分类及典型产品主要参数。
国外生产厂家有英国ISOCOM公司等，国内厂家的苏州半导体总厂等。
光电耦合器的主要优点是：信号单向传输，输入端与输出端隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长。
光电耦合器是70年代发展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、脉冲放大电路、数字仪表、微型计算机中。
利用它还可构成固态继电器（SSR）等。
光电耦合器的参数较多。
最重要的参数是电流放大系数传输比CTR （Curremt-Trrasfer Ratio）。
当接收管的电流放大系数h FE为常数时，它等于输出电流I C之比，通常用百分数来表示。
有公式CTR=I C/ I F×100%采用一只接收管的光电耦合器，CTR为20%～30%；达林顿型可达100%～500%。
这表明，欲获得同样的输出电流，达林顿型只需要较小的输入电流。
图3绘出了典型产品的CTR-I F特性。
2.利用万用表检测光电耦合器的方法鉴于光电耦合器中的发射管与接收管是互相独立的因此可以单独检测这两部分。
光耦开关电源电路图大全（光电耦合器可控精密稳压源）
光耦开关电源电路图大全（光电耦合器可控精密稳压源）光耦开关电源电路图（一）在开关电源中电源反馈隔离电路由光电耦合器如PC817以及并联稳压器TL431所组成，其典型应用如图3所示。
当输出电压发生波动时，经过电阻分压后得到取样电压与TL431中的2.5V带隙基准电压进行比较，在阴极上形成误差电压，使光耦合器件中的LED工作电流生产相应的变化，在通过光耦合器件去改变TOPSwitch控制端得电流大小，进而调节输出占空比，使Uo保持不变，达到稳压目的。
图3反馈回路中主要元件的作用及选择：R1R4R5主要作用是配合TL431和光耦合器件工作，其中R1为光耦的限流电阻，R4及R5为TL431的分压电阻，提供必须工作电流以完成对TL431保护。
光耦开关电源电路图（二）电源反馈隔离电路由光电耦合器PC817以及并联稳压器TL431 所组成，如图1所示，其中R2为光耦的限流电阻，R3 及R4 为TL431 的分压电阻，C1 作为频率补偿之用。
光电耦合器的限流电阻R2 可由下式求得式1其中 VF 为二极管的正向压降， IF 为二极管的电流。
若PC817 之耦合效率为η ，则所产生的集极电流IC 会与IF 之间关系式为：IC =η . IF式2此时反馈电压信号为：Ｖf =Ic .R1 式3输出电压Vo ，则由TL431内部2.5V之参考电压求得：光耦开关电源电路图（三）应用原理输出电压取样由R3与R4完成，TL431参考极接R3与R4之间，输出为5V时，TL431的参考极为2.5V，阴极电流稳定，当电源电压发生变化时，比如上升，则TL431参考极电压大于2.5V，则阴极电流增加，与此同时，光耦的LED电流增加，由于采用的是线性光耦，故光耦的输出电流也增加，TOP414G的C极电流增加后使得占空比降低，从而使得输出端电压降低，同时光耦的LED电流下降，当输出端电压降低到5V以下时，TL431参考极电压低于2.5V，阴极电流为0，光耦不工作，TOP414G的C无电流，他的占空比将上升以提高输出电压，由此实现负反馈稳压。
光电耦合器作用和原理
光电耦合器作用和原理光电耦合器（Optocoupler）是一种光学器件，具有隔离性、放大性、线性性、稳定性等特点，广泛应用于电子电路中。
它主要由光发射器、光接收器、隔离层和输出级组成。
光电耦合器的作用是将输入信号转换成光脉冲信号，并通过隔离层隔离与输出№级，同时光脉冲信号被接收器转换为输出信号，从而实现输入输出信号的隔离和传输。
光电耦合器可以起到电气隔离和信号转换的作用，为电子电路提供安全可靠的保护。
同时，光电耦合器还可以提高电路的抗干扰能力和共模抑制比。
光电耦合器的原理是光电效应。
当有光照射到半导体材料上时，根据光电效应，半导体中一部分电子被激发，从而电子从价带跃迁至导带，形成空穴和电子对，从而产生光生载流子。
当半导体中有足够的轻子和空穴，光生载流子迅速扩散和漂移，并在光电接收器结构内的pn结区域结合产生电流。
光电接收器的输出信号与输入光发射器的输入信号一致。
光电耦合器的使用步骤如下：1.根据电路的需求选择合适的光电耦合器，包括光电器件类型、隔离电压等参数。
2.接线时应注意输入端和输出端的电极连接，一般采用直插式或SOP引脚式连接。
3.在电路中正确接入光电耦合器，将输入端连接到输入信号源，输出端连接到需要控制的电路中。
4.在电路通电前，应先检查光电器件的极性和隔离性能是否正确，以免引起损坏。
5.对于高频信号输入，需注意进行匹配和阻抗调节，以保证输入和输出信号传输的准确和稳定。
总之，光电耦合器是一种重要的光学器件，在现代电子电路中广泛应用。
它通过光电效应将输入电信号转换为光信号，隔离并放大信号，提高电路的抗干扰能力和共模抑制比，保证了电路的稳定性和可靠性。
同时，使用光电耦合器还可以避免电路中的接地问题和供电噪音问题。
光电三极管和光电耦合器资料
c 受光器件 光电二极管
e 光电三极管
实现 电 - 光 - 电 传输和转换
二、主要参数
+
c
1. 2.
输入参数。即LED的参数 输出参数。与光电管同，其中：
–
e
〔1〕光电流
指输入肯定电流〔10 mA〕，输出接肯定负载〔约 500
〕和肯定电压〔10 V〕时输出端产生的电流。
〔2〕饱和压降
有3AU、3DU系列
峰值波长 900 nm
二、应用举例 泄流二极管，在继电器脱电
1. 开关电路
时，使线圈自感电动势形成 放电回路且限幅为0.7V，从
Байду номын сангаас
而使三极管免受过大的uCE。
直接驱动式，能提 供 3 mA的光电流。
三极管 T 用于放大 驱动电流。
2. 测速电路
2.7.2 光电耦合器
一、根本原理
指输入肯定电流〔20 mA〕，输出接肯定电压〔10 V〕,
调整负载使输出达肯定值( 2 mA )时时输出端的电压( 通常 为3. 传0.3输V参)。数 〔1〕电流比CTR
指直流状态下，输出电流与输入电流之比。一般 < 1。
〔2〕隔离电阻 RISO。指输入输出间绝缘电阻。
〔3〕极间耐压 UISO。
指发光管光电管间的绝缘耐压，一般在500 V以上。
三、类型、特点和用途
分类： 一般光电耦合器 ，用作光电开关。 线性光电耦合器 ，输出随输入成线性比例变化。
特点： 抗干扰性能好、隔噪声、响应快、寿命长。 用作线性传输时失真小、工作频率高； 用作光电开关时无机械触点疲惫，牢靠性高。
用途：实现电平转换、电信号电气隔离。
光电耦合器原理及使用
光电耦合器，又称光耦，万联芯城销售原装现货光耦元件，品牌囊括TOSHIBA,LITEON,EVERLIGHT,VISHAY等。
型号种类繁多，万联芯城为终端生产企业提供电子元器件一站式配套服务，节省了客户的采购成本。
点击进入万联芯城点击进入万联芯城光耦使用技巧光电耦合器(简称光耦)，是一种把发光元件和光敏元件封装在同一壳体内，中间通过电→光→电的转换来传输电信号的半导体光电子器件。
光电耦合器可根据不同要求，由不同种类的发光元件和光敏元件组合成许多系列的光电耦合器。
目前应用最广的是发光二极管和光敏三极管组合成的光电耦合器，其内部结构如图1a所示。
光耦以光信号为媒介来实现电信号的耦合与传递，输入与输出在电气上完全隔离，具有抗干扰性能强的特点。
对于既包括弱电控制部分，又包括强电控制部分的工业应用测控系统，采用光耦隔离可以很好地实现弱电和强电的隔离，达到抗干扰目的。
但是，使用光耦隔离需要考虑以下几个问题：①光耦直接用于隔离传输模拟量时，要考虑光耦的非线性问题；②光耦隔离传输数字量时，要考虑光耦的响应速度问题；③如果输出有功率要求的话，还得考虑光耦的功率接口设计问题。
1 光电耦合器非线性的克服光电耦合器的输入端是发光二极管，因此，它的输入特性可用发光二极管的伏安特性来表示，如图1b所示；输出端是光敏三极管，因此光敏三极管的伏安特性就是它的输出特性，如图1c所示。
由图可见，光电耦合器存在着非线性工作区域，直接用来传输模拟量时精度较差。
图1 光电耦合器结构及输入、输出特性解决方法之一，利用2个具有相同非线性传输特性的光电耦合器，T1和T2，以及2个射极跟随器A1和A2组成，如图2所示。
如果T 1和T2是同型号同批次的光电耦合器，可以认为他们的非线性传输特性是完全一致的，即K1(I1)=K2(I1)，则放大器的电压增益G=Uo/U1=I3R3/I2R2=(R3/R2)[K1(I1)/K2(I1)]=R3/R2。
由此可见，利用T1和T2电流传输特性的对称性，利用反馈原理，可以很好的补偿他们原来的非线性。
光电耦合器组成的逻辑门电路

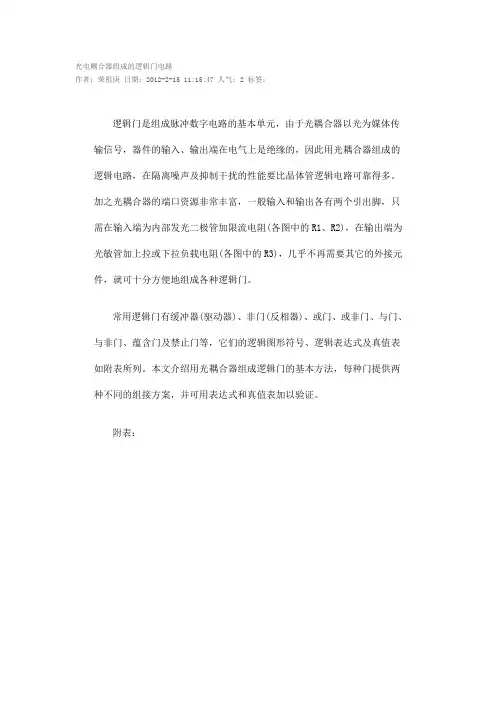

光电耦合器组成的逻辑门电路作者：荣祖庚日期：2012-2-15 11:15:47 人气：2 标签：逻辑门是组成脉冲数字电路的基本单元，由于光耦合器以光为媒体传输信号，器件的输入、输出端在电气上是绝缘的，因此用光耦合器组成的逻辑电路，在隔离噪声及抑制干扰的性能要比晶体管逻辑电路可靠得多。
加之光耦合器的端口资源非常丰富，一般输入和输出各有两个引出脚，只需在输入端为内部发光二极管加限流电阻(各图中的R1、R2)，在输出端为光敏管加上拉或下拉负载电阻(各图中的R3)，几乎不再需要其它的外接元件，就可十分方便地组成各种逻辑门。
常用逻辑门有缓冲器(驱动器)、非门(反相器)、或门、或非门、与门、与非门、蕴含门及禁止门等，它们的逻辑图形符号、逻辑表达式及真值表如附表所列。
本文介绍用光耦合器组成逻辑门的基本方法，每种门提供两种不同的组接方案，并可用表达式和真值表加以验证。
附表：1.缓冲门如图1、图2所示，输入和输出同相位。
图1中，输入端A=1时，光耦合器导通，输出端Y=1；A=0时光耦合器截止，R3下拉使Y=0。
图2中，A=1时光耦合器截止，R3上拉使Y=1；A=0时光耦合器导通，Y=0。
图1～图42.非门如图3、图4所示，输入和输出反相。
图3中，A=1时光耦合器导通，Y=0；A=0时光耦合器载止，Y=1。
图4中，A=1时光耦合器截止，R3下拉使Y=0；A=0时光耦合器导通，Y=l。
3.或门如图5、图6所示，A、B两输入端之一为1或全为1时，Y=1；只有A、B均为0时，Y才输出0。
图5中，若A=l、B=1或A、B均为1时，对应的光耦合器导通，Y=1；若A=0及B=0时，两光耦合器均截止，R3才下拉使Y=0。
图6中，两光耦合器的输出光敏管串联，只要A、B之一为1或均为1，必有一个或两个光藕合器截止，R3上拉使Y=1；只有A=B=0时，两个光耦合器均导通，才使Y=0。
图5～图84.或非分如图7、图8所示，与或门逻辑关系相反．当A=1、B=1或A=B=1时，Y=0；只有A=B=0时，Y=1。
光电耦合器的作用和工作原理
光电耦合器的作用和工作原理光电耦合器用于数模之间的转换。
光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。
它由发光源和受光器两部分组成。
把发光源和受光器组装在同一密闭的壳体内，彼此间用透亮绝缘体隔离。
发光源的引脚为输入端，受光器的引脚为输出端，常见的发光源为发光二极管，受光器为光敏二极管、光敏三极管其工作原理时：在光电耦合器输入端加电信号使发光源发光，光的强度取决于激励电流的大小，此光照耀到封装在一起的受光器上后，因光电效应而产生了光电流，由受光器输出端引出，这样就可以实现电一光一电的转换。
光耦合器的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离，输出信号对输入端无影响，抗干扰力量强，工作稳定，无触点，使用寿命长，传输效率高。
光耦合器是70年月进展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器（SSR）、仪器仪表、通信设备及微机接口中。
在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调整掌握端电流来转变占空比，达到精密稳压目的。
在光耦电路设计中，有两个参数经常被人忽视，需要非常留意，一个是反向电压Vr（Reverse Voltage ），是指原边发光二极管所能承受的最大反向电压，超过此反向电压，可能会损坏LED。
而一般光耦中，这个参数只有5V左右，在存在反压或振荡的条件下使用时，要特殊留意不要超过反向电压。
如，在使用沟通脉冲驱动LED时，需要增加爱护电路。
另外一个参数是光耦的电流传输比（current transfer ratio,简称CTR），是指在直流工作条件下，光耦的输出电流与输入电流之间的比值。
光耦的CTR类似于三极管的电流放大倍数，是光耦的一个极为重要的参数，它取决于光耦的输入电流和输出电流值及电耦的电源电压值，这几个参数共同打算了光耦工作在放大状态还是开关状态，其计算方法与三极管工作状态计算方法类似。
光电耦合器工作原理
光电耦合器工作原理光电耦合器是一种能够将光信号转换为电信号的器件，它在许多领域都有着广泛的应用，比如光通信、光电传感、光电测量等。
其工作原理主要涉及光电效应和电子学原理，下面将详细介绍光电耦合器的工作原理。
光电耦合器的工作原理可以分为两个方面，光电转换和电信号输出。
首先，当光线照射到光电耦合器的光敏元件上时，光子的能量会激发光敏元件内的电子，使其跃迁到导带中，产生电子-空穴对。
这个过程就是光电效应，它使得光能转化为电能。
光敏元件通常采用光敏二极管或光敏电阻，其特点是对光敏感，能够迅速响应光信号。
其次，光电耦合器将光信号转换为电信号的过程是通过电路来实现的。
光敏元件产生的电信号经过放大电路放大后，可以直接输出为电压信号或者经过进一步处理后输出。
光电耦合器的输出电信号可以是模拟信号，也可以是数字信号，具体取决于应用的需要。
在光通信系统中，光电耦合器通常与光解调器相结合，将光信号转换为电信号后再进行解调和处理，以实现光通信的功能。
光电耦合器的工作原理还涉及到一些关键技术，比如光敏元件的选择、光电转换效率的提高、电路设计和信号处理等。
光敏元件的选择直接影响到光电转换的效率和灵敏度，常见的光敏元件有硅光电二极管、铟镉硒光敏电阻等，不同的光敏元件具有不同的特性，需要根据具体应用来选择。
此外，提高光电转换效率还需要考虑光路设计、光敏元件的包装和保护等因素，以减小光信号的损耗和干扰。
在电路设计方面，需要考虑信号放大、滤波、数字转换等功能，以确保输出信号的准确性和稳定性。
总的来说，光电耦合器的工作原理是基于光电效应和电子学原理的，它能够将光信号转换为电信号，并通过电路进行处理和输出。
光电耦合器在现代光电技术中有着广泛的应用，随着光电技术的不断发展，光电耦合器的工作原理和性能将会得到进一步的提升和完善，为光通信、光电传感等领域的发展提供更加稳定和可靠的技术支持。
光电耦合器的管脚图及工作原理
光电耦合器的管脚图及工作原理光电耦合器的作用及工作原理光电偶合器件（简称光耦）是把发光器件（如发光二极体）和光敏器件（如光敏三极管）组装在一起，通过光线实现耦合构成电—光和光—电的转换器件。
光电耦合器分为很多种类，图1所示为常用的三极管型光电耦合器原理图。
当电信号送入光电耦合器的输入端时，发光二极体通过电流而发光，光敏元件受到光照后产生电流，CE导通；当输入端无信号，发光二极体不亮，光敏三极管截止，CE不通。
对于数位量，当输入为低电平“0”时，光敏三极管截止，输出为高电平“1”；当输入为高电平“1”时，光敏三极管饱和导通，输出为低电平“0”。
若基极有引出线则可满足温度补偿、检测调制要求。
这种光耦合器性能较好，价格便宜，因而应用广泛。
图一最常用的光电耦合器之内部结构图三极管接收型4脚封装图二光电耦合器之内部结构图三极管接收型6脚封装图三光电耦合器之内部结构图双发光二极管输入三极管接收型4脚封装图四光电耦合器之内部结构图可控硅接收型6脚封装图五光电耦合器之内部结构图双二极管接收型6脚封装光电耦合器之所以在传输信号的同时能有效地抑制尖脉冲和各种杂讯干扰，使通道上的信号杂讯比大为提高，主要有以下几方面的原因：（1）光电耦合器的输入阻抗很小，只有几百欧姆，而干扰源的阻抗较大，通常为105～106Ω。
据分压原理可知，即使干扰电压的幅度较大，但馈送到光电耦合器输入端的杂讯电压会很小，只能形成很微弱的电流，由于没有足够的能量而不能使二极体发光，从而被抑制掉了。
（2）光电耦合器的输入回路与输出回路之间没有电气联系，也没有共地；之间的分布电容极小，而绝缘电阻又很大，因此回路一边的各种干扰杂讯都很难通过光电耦合器馈送到另一边去，避免了共阻抗耦合的干扰信号的产生。
（3）光电耦合器可起到很好的安全保障作用，即使当外部设备出现故障，甚至输入信号线短接时，也不会损坏仪表。
因为光耦合器件的输入回路和输出回路之间可以承受几千伏的高压。
光耦的应用电路设计原理
光耦的应用电路设计原理引言光耦（光电耦合器）是一种电光转换器，可以将电信号转换为光信号或者将光信号转换为电信号。
它由发光二极管（LED）和光敏三极管（光敏电阻）组成，通过一根透明的光导线将两者连接起来。
在电路设计中，光耦常常被用于电气隔离、信号传输和非接触式传感器等方面。
本文将介绍光耦的应用电路设计原理。
光耦的基本原理光耦的基本原理是利用发光二极管（LED）发出的光信号，经过光导线传输到光敏三极管（光敏电阻），进而产生电信号。
其中，LED和光敏三极管之间通过透明的光导线（光纤）连接。
当LED处于导通状态时，会发出光信号。
而光敏三极管对光信号非常敏感，一旦接收到光信号，会导致电阻值产生变化。
光耦的应用电路设计原理光耦的应用电路设计原理主要包括驱动电路和接收电路两个部分。
驱动电路用于控制LED的导通和断开，接收电路用于读取光敏三极管产生的电信号。
驱动电路设计原理驱动电路是控制LED是否发出光信号的关键。
一般来说，LED需要接入适当的电流，以保证正常发光。
常见的驱动电路设计有以下几种方式：•电流驱动方式：通过限流电阻来控制LED的电流，并保持其处于适当的工作状态。
这种方式简单可靠，成本较低，适用于一些低功耗的应用场景。
•PWM驱动方式：采用脉宽调制技术来控制LED的亮度，通过控制脉冲的占空比来调节LED的导通时间，从而实现不同亮度的控制。
这种方式适用于需要控制LED亮度的应用场景。
•恒流驱动方式：采用恒流源电路来保持LED的电流恒定不变，无论输入电压的变化如何，都能够保持LED的工作电流稳定。
这种方式适用于对光输出要求较高的应用场景。
接收电路设计原理接收电路主要用于读取光敏三极管产生的电信号，并将其转化为电压或者电流信号。
常见的接收电路设计有以下几种方式：•直接读取方式：通过将光敏三极管接入一个合适的负载电阻，将输出电压转化为电流信号。
这种方式简单直接，适用于一些简单的光敏传感器应用。
•虚拟接地方式：通过将光敏三极管接入一个虚拟接地电阻，将输出电流转化为电压信号，再经过运放等电路放大。
