消防系统的联动及常见故障
消防系统的联动及常见故障

接通火 灾事故 照明
信号模块
信号模块
控制模块
控制模块
控制模块
控制模块
启动 排烟 风机 排烟 风机 动作 排烟风 机状态 反馈
控制模块
控制模块
控制模块
控制模块
控制模块
启动 气体 灭火 气体 灭火 动作 气体灭 火状态 反馈
控制模块
控制模块
控制模块 打开排 烟阀送 风口
关闭电动 防火门
关闭防 火卷帘门
启动 喷淋泵
7
消防系统常见故障及维修
——自动喷水灭火系统
自动喷水灭火系统根据系统中所使用的喷头形式的不同,分为闭式自动喷水灭火系统和开式自动喷 水灭火系统2大类。 闭式系统包括:湿式系统、干式系统、预作用系统等。 开式系统包括:雨淋系统及水幕系统。 自动喷水灭火(湿式)系统由以下组件构成:闭式喷头、水流指示器、湿式报警阀、水力警铃、 延时器、压力开关、供水管网及报警控制装置等。系统处于正常工作状态时,管道内有一定压力的 水,当有火灾发生时,火场温度达到闭式喷头的温度时,玻璃泡破碎,喷头喷水,管道中的水由静 态变为动态,压力水从供水端喷出并自动启动报警阀将水直接喷向火灾发生区域,同时,部分水流 由阀座上的凹形槽经报警阀的延时器,延时器延时5~20s后发出报警信号,带动警铃以达到报警、 灭火的目的。 自动喷水灭火(湿式)系统容易出现的问题、产生的原因及简单的处理方法: (1)稳压装置频繁启动。原因:主要为湿式装置前端有泄漏,还会有水暖件或连接处泄漏、闭式 喷头泄漏、末端泄放装置没有关好。处理办法:检查各水暖件、喷头和末端泄放装置,找出泄漏点 进行处理。 (2)水流指示器在水流动作后不报信号。原因:除电气线路及端子压线问题外,主要是水流指示 器本身问题,包括浆片不动、浆片损坏或微动开关损坏。处理办法:检查浆片是否损坏或塞死不动 ,检查微动开关是否因锈蚀接触不好而导致不报警。 (3)喷头动作或末端泄水装置打开,联动泵后管道前端无水流出。原因:1.检查湿式报警装置后 的蝶阀是否关闭,湿式报警装置不能将水送到前端管道所致;2.稳压泵或喷淋泵没启动,无法给湿 式报警阀供水所致。处理办法:检查湿式报警装置,主要是蝶阀,直到灵活翻转,再检查稳压泵及 喷淋泵等其它部件。 (4)联动信号发出,喷淋泵不动作。原因:可能为控制装置及消防泵启动柜连线松动或器件失灵 ,也可能是喷淋泵本身机械故障。处理办法:检查各连线及水泵本身。
消防联动系统

消防联动系统的作用
消防联动系统的组成
消防报警系统:
消防疏散系统:
消防监控系统:
用于检测和报
用于引导人员
用于监控消防
警火灾
疏散和逃生
设备和系统运行
情况
消防灭火系统:用于灭火和防 止火势蔓延
消防通信系统:用于消防指挥 和通信
消防管理系统:用于管理消防设备和系统,提高消防工作效率
01
02
03
04
05
06
2基本知识
消防联动系统的工作原理
火灾探测:通过火灾探测器检测到火灾发生
01
报警信号:火灾探测器将报警信号发送到消防控制中心
02
联动控制:消防控制中心接收到报警信号后,根据预设的联动逻辑,控制相关消防设备
03
消防设备动作:消防设备接收到控制信号后,执行相应的动作,如喷水灭火、排烟通风等
04
反馈信号:消防设备执行动作后,将反馈信号发送到消防控制中心,确认动作执行情况
05
报警解除:当火灾被扑灭或控制后,消防控制中心将解除报警信号,恢复正常工作状态。
06
消防联动系统的分类
A
按照系统功能分类:火灾自动报警系统、消防联动控制系统、消防广播系统等
B
按照系统结构分类:集中式消防联动系统、分布式消防联动系统、混合式消防联动系统等
维护周期:根据系统使用情况,制定合理的维护周期,确保系统能够长期稳定运行
3常见隐患
消防联动系统故障
01
02
03
04
消防联动系统误报
原因:设备故障、线路问题、软件错误等
影响:造成不必要的恐慌和资源浪费
火灾自动报警系统设备常见故障原因分析及简单排除方法(“设备”相关文档)共8张

处理:见主-电2、备7电v故之障处间理,、请如联线系设间备安电装压单位不或正设备常厂,家。先排除线路原因,如设备损坏请联系设备安
装单位或设备厂家。
火灾自动报警系统
• 现场设备故障-相邻设备故障 处原理因: :对总照线原图断因纸路,、:确短定路可故、能障控设制是备器局位未置处部,于线分调析试路故状断障态原或路因内,,部如故或隔障因离。器线动路作可短能是路线,间短导路致。 隔离器动作。
请联系设备安装单位或设备厂家。
通讯(•从机现注场册不设全或备报故从机障故-障点)故障
处理:对照图纸,确定故障设备位置,分析故障原因,如隔离器动作可能是线间短路。
处理:对照原图因纸,:确定可故能障设是备线位置断,,分析设故备障原丢因失,如,隔设离器备动接作可触能是不线良间短,路设。 备损坏等原因。
处理:见主电、备电故障处理、请联系设备安装单位或设备厂家。
D2间正常电压在24-27v之间,如线间电压不正常,先排除线路原因,如设备损坏请联系设备安装单位或设备厂家。 处理:检查显示盘的通讯线和24V电源线有无断线或异常(对地短路或绝缘不好或有信号干扰)情况,并进行显示盘故障排除。
火灾自动报警系统
• 通讯(从机注册不全或报从机故障) 原因: 通讯线断路、从机未开机或开机顺序不对、外部干扰或布线与要求不符 、主机或从机故障。 处理: 排除线路故障、重新按正常顺序开机、消除干扰或按要求重新布线、请 联系设备安装单位或设备厂家。
处理:对照图纸,确定故障设备位置,分析故障原因,如隔离器动作可能是线间短路。
原因: 通讯原线因断路:、本从机回未路开机总或线开机断顺路序不或对、控外制部干器扰内或布部线故与要障求。不符、主机或从机故障。
消防系统常见故障分析处理

自动喷水灭火系统(一)湿式报警阀组1.报警阀组漏水(1)原因:①排水阀门未完全关闭。
②阀瓣密封垫老化或者损坏。
③系统侧管道接口渗漏。
④报警管路测试控制阀渗漏。
⑤阀瓣组件与阀座之间因变形、污垢、杂物阻挡出现不密封。
(2)处理:①关紧排水阀门。
②更换阀瓣密封垫。
③检查系统侧管道接口渗漏点,密封垫老化、损坏的,更换密封垫;密封垫错位的,重新调整密封垫位置;管道接口锈蚀、磨损严重的,更换管道接口相关部件。
④更换报警管路测试控制阀。
⑤先放水冲洗阀体、阀座,存在污垢、杂物的,经冲洗后,渗漏减少或者停止;否则,关闭进水口侧和系统侧控制阀,卸下阀板,仔细清洁阀板上的杂质;拆卸报警阀阀体,检查阀瓣组件、阀座,存在明显变形、损伤、凹痕的,更换相关部件。
2.报警阀启动后报警管路不排水(1)原因:①报警管路控制阀关闭。
②限流装置过滤网堵塞。
(2)处理:①开启报警管路控制阀。
②卸下限流装置,冲洗干净后重新安装回原位。
3.报警阀报警管路误报警(1)原因:①未按照安装图纸安装或者未按照调试要求进行调试。
②报警阀组渗漏通过报警管路流出。
③延迟器下部孔板溢出水孔堵塞,发生报警或者缩短延迟时间。
(2)处理:①按照安装图纸核对报警阀组组件安装情况;重新对报警阀组伺应状态进行调试。
②按照故障“(1)”查找渗漏原因,进行相应处理。
③延迟器下部孔板溢出水孔堵塞,卸下筒体,拆下孔板进行清洗。
4.水力警铃工作不正常(不响、响度不够、不能持续报警)(1)原因:①产品质量问题或者安装调试不符合要求。
②控制口阻塞或者铃锤机构被卡住。
(2)处理:①属于产品质量问题的,更换水力警铃;安装缺- 1 - / 7少组件或者未按照图纸安装的,重新进行安装调试。
②拆下喷嘴、叶轮与铃锤组件,进行冲洗,重新装合使叶轮转动灵活。
5.开启测试阀,消防水泵不能正常启动(1)原因:①压力开关设定值不正确。
②消防联动控制设备中的控制模块损坏。
③水泵控制柜、联动控制设备的控制模式未设定在“自动”状态。

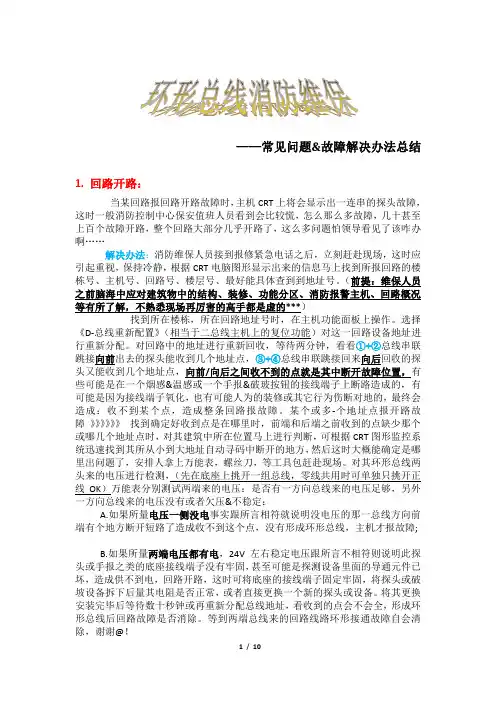

消防常见的问题及原因及处理经验(总结)

——常见问题&故障解决办法总结1.回路开路:当某回路报回路开路故障时,主机CRT上将会显示出一连串的探头故障,这时一般消防控制中心保安值班人员看到会比较慌,怎么那么多故障,几十甚至上百个故障开路,整个回路大部分几乎开路了,这么多问题怕领导看见了该咋办啊……解决办法:消防维保人员接到报修紧急电话之后,立刻赶赴现场,这时应引起重视,保持冷静,根据CRT电脑图形显示出来的信息马上找到所报回路的楼栋号、主机号、回路号、楼层号、最好能具体查到到地址号。
(前提:维保人员之前脑海中应对建筑物中的结构、装修、功能分区、消防报警主机、回路概况等有所了解,不熟悉现场再厉害的高手都是虚的***)找到所在楼栋,所在回路地址号时,在主机功能面板上操作。
选择《D-总线重新配置》(相当于二总线主机上的复位功能)对这一回路设备地址进行重新分配。
对回路中的地址进行重新回收,等待两分钟,看看①+②总线串联跳接向前出去的探头能收到几个地址点,③+④总线串联跳接回来向后回收的探头又能收到几个地址点,向前/向后之间收不到的点就是其中断开故障位置,有些可能是在一个烟感&温感或一个手报&破玻按钮的接线端子上断路造成的,有可能是因为接线端子氧化,也有可能人为的装修或其它行为伤断对地的,最终会造成:收不到某个点,造成整条回路报故障。
某个或多-个地址点报开路故障》》》》》》找到确定好收到点是在哪里时,前端和后端之前收到的点缺少那个或哪几个地址点时,对其建筑中所在位置马上进行判断,可根据CRT图形监控系统迅速找到其所从小到大地址自动寻码中断开的地方,然后这时大概能确定是哪里出问题了,安排人拿上万能表,螺丝刀,等工具包赶赴现场。
对其环形总线两头来的电压进行检测,(先在底座上挑开一组总线,零线共用时可单独只挑开正线OK)万能表分别测试两端来的电压:是否有一方向总线来的电压足够,另外一方向总线来的电压没有或者欠压&不稳定:A.如果所量电压一侧没电事实跟所言相符就说明没电压的那一总线方向前端有个地方断开短路了造成收不到这个点,没有形成环形总线,主机才报故障;B.如果所量两端电压都有电,24V左右稳定电压跟所言不相符则说明此探头或手报之类的底座接线端子没有牢固,甚至可能是探测设备里面的导通元件已坏,造成供不到电,回路开路,这时可将底座的接线端子固定牢固,将探头或破坡设备拆下后量其电阻是否正常,或者直接更换一个新的探头或设备。

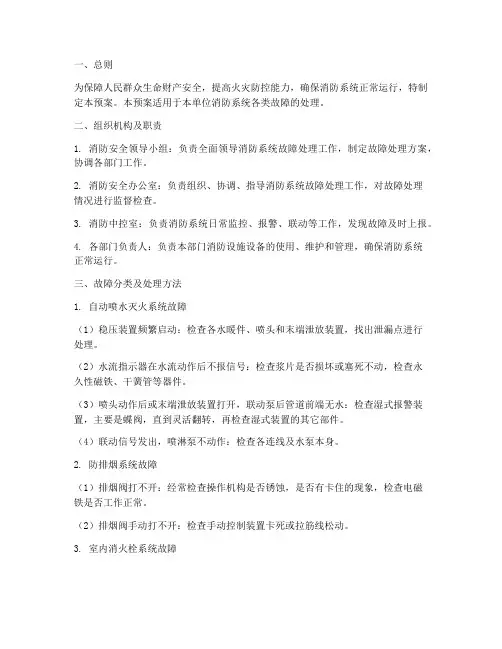

消防系统故障的处理预案

一、总则为保障人民群众生命财产安全,提高火灾防控能力,确保消防系统正常运行,特制定本预案。
本预案适用于本单位消防系统各类故障的处理。
二、组织机构及职责1. 消防安全领导小组:负责全面领导消防系统故障处理工作,制定故障处理方案,协调各部门工作。
2. 消防安全办公室:负责组织、协调、指导消防系统故障处理工作,对故障处理情况进行监督检查。
3. 消防中控室:负责消防系统日常监控、报警、联动等工作,发现故障及时上报。
4. 各部门负责人:负责本部门消防设施设备的使用、维护和管理,确保消防系统正常运行。
三、故障分类及处理方法1. 自动喷水灭火系统故障(1)稳压装置频繁启动:检查各水暖件、喷头和末端泄放装置,找出泄漏点进行处理。
(2)水流指示器在水流动作后不报信号:检查浆片是否损坏或塞死不动,检查永久性磁铁、干簧管等器件。
(3)喷头动作后或末端泄放装置打开,联动泵后管道前端无水:检查湿式报警装置,主要是蝶阀,直到灵活翻转,再检查湿式装置的其它部件。
(4)联动信号发出,喷淋泵不动作:检查各连线及水泵本身。
2. 防排烟系统故障(1)排烟阀打不开:经常检查操作机构是否锈蚀,是否有卡住的现象,检查电磁铁是否工作正常。
(2)排烟阀手动打不开:检查手动控制装置卡死或拉筋线松动。
3. 室内消火栓系统故障(1)消防管网振动大,发出异响:检查消火栓泵出口是否安装柔性接头;找出产生异响处,检查支吊架安装情况;检查管网最高点处是否设置自动排气阀;检查管径大小。
(2)室内消火栓本体渗漏:检查阀盖、阀体、旋转部件有无明显变形、破裂;更换渗漏处密封件,检查阀瓣密封处有无异物。
(3)水带、水枪、消防接口渗漏:检查水带、水枪、接口,更换破损件;检查接口密封面和密封件。
(4)软管卷盘渗漏:转动卷盘,拉出软管检查;拧紧接头;联系维修。
(5)栓口出水压力不符合设计要求:检查消火栓泵设置,核对工况曲线是否符合设计要求;检查系统管网有无异物堵塞或气阻现象;检查系统管网上的减压阀。
常见消防系统故障分析总结

常见消防系统故障分析总结消防系统是保障人员生命安全的重要设施,但在使用过程中也会遇到各种故障问题。
下面是常见消防系统故障的分析总结:1.喷淋系统故障:喷淋系统是消防系统的核心部分,常见故障包括喷头堵塞、喷头脱落、管路泄漏等。
造成喷淋系统故障的原因有:设计不当导致管路布置不合理,使用不当导致堵塞等。
解决方法:定期维护和清洁喷头,确保其正常工作;对管路进行检查和维护,及时修复泄漏问题。
2.火灾报警系统故障:火灾报警系统是消防系统的重要组成部分,常见故障包括传感器故障、报警信号不可靠等。
造成火灾报警系统故障的原因有:传感器老化、电源故障、信号干扰等。
解决方法:定期维护和更换传感器;检查电源是否正常运行;调整信号阀值,减少干扰。
3.气体灭火系统故障:气体灭火系统是一种高效的灭火方式,常见故障包括气体泄漏、喷头堵塞等。
造成气体灭火系统故障的原因有:系统设计不当、管道老化、维护不到位等。
解决方法:定期检查气体灭火剂的储存情况,及时更换;对管道进行定期清洗和维护,保证顺畅运行。
4.墙体防火隔离故障:墙体防火隔离是消防系统中的被动防火措施,常见故障包括密封性能不好、防火材料老化等。
造成墙体防火隔离故障的原因有:施工质量不过关、长期使用导致老化等。
解决方法:对防火隔离墙体进行定期检查和维护,确保其防火性能;根据需要定期更换防火材料。
5.消防电梯故障:消防电梯是火灾发生时疏散人员的重要设施,常见故障包括无法正常运行、载重能力不足等。
造成消防电梯故障的原因有:设备老化、维护不到位等。
解决方法:定期对消防电梯进行巡检和维护,确保其正常工作;根据需要及时更换设备。
总的来说,常见消防系统故障的原因包括设计不当、使用不当、设备老化等。
解决这些故障需要定期进行维护和检查,及时发现问题并进行修复。
此外,也需要加强对消防系统的培训,提高员工对消防系统的使用和维护能力,从而确保消防系统始终处于良好的工作状态,保障人员的生命安全。
浅谈火灾自动报警系统常见故障及处理方法和误报原因

浅谈火灾自动报警系统常见故障及处理方法和误报原因摘要:火灾自动报警系统是保护建筑物的重要组成部分,能够在火灾发生时及时报警,以减少人员伤亡和财产损失。
然而,在使用过程中,经常会出现各种故障,如火灾探测器、通信、主电、备电等故障和误报等问题,这些故障和问题可能使得火灾自动报警系统发生异常,影响系统正常工作。
鉴于此,本文阐述了火灾自动报警系统的工作原理,对常见的故障原因进行了分析,并提出了有效的处理措施,确保系统的正常运行。
关键词:火灾自动报警系统,故障处理,误报原因火灾自动报警系统是现代建筑中重要的安全设备,它能够在火灾发生时及时报警,提醒人们迅速采取措施,以最大程度地减少火灾造成的损失,保障人员生命财产安全。
然而,在使用过程中,火灾自动报警系统也经常会出现各种故障,进而影响了系统的正常使用。
因此,及时发现和处理故障非常重要,可以保证系统的安全运行。
一、火灾自动报警系统的工作原理(一)火灾探测报警系统(1)火灾探测报警系统使用火灾探测器来检测火灾的迹象,当探测器感知到火灾迹象时,会触发报警信号,触发的报警信号将通过电线或无线传输方式传送到主控制面板或中央控制室,对报警信息进行判断,确定报警位置区域,同时准确记录发出报警时间。
(2)在火灾现场的人员,也可以通过手动方式触动报警按钮,将信息传输至报警控制器,控制器对接收到的报警信息进行分析、确认后,记录报警时间。
(3)火灾探测报警系统的工作原理如图一所示。
图一火灾探测报警系统的工作原理(二)消防联动控制系统(1)消防联动控制系统是将各种消防设备、探测器、报警系统以及其他安全设施连接到一个中央控制器,实现统一的数据交换、信息处理和联动控制。
火灾发生时,火灾探测器和手动火灾报警按钮的报警信号等联动触发信号传输至该系统,而后系统按照预设逻辑关系对接收到的信号进行识别、判断,满足预设逻辑关系时,系统自动启动自动消防设施。
消防控制室值班人员也可通过操作消防联动控制器的手动控制盘直接启动响应的消防系统,进而实现消防系统预设的消防功能。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
消防系统常见故障及维修
——自动喷水灭火系统
自动喷水灭火系统根据系统中所使用的喷头形式的不同,分为闭式自动喷水灭火系统和开式自动喷 水灭火系统2大类。 闭式系统包括:湿式系统、干式系统、预作用系统等。 开式系统包括:雨淋系统及水幕系统。 自动喷水灭火(湿式)系统由以下组件构成:闭式喷头、水流指示器、湿式报警阀、水力警铃、 延时器、压力开关、供水管网及报警控制装置等。系统处于正常工作状态时,管道内有一定压力的 水,当有火灾发生时,火场温度达到闭式喷头的温度时,玻璃泡破碎,喷头喷水,管道中的水由静 态变为动态,压力水从供水端喷出并自动启动报警阀将水直接喷向火灾发生区域,同时,部分水流 由阀座上的凹形槽经报警阀的延时器,延时器延时5~20s后发出报警信号,带动警铃以达到报警、 灭火的目的。 自动喷水灭火(湿式)系统容易出现的问题、产生的原因及简单的处理方法: (1)稳压装置频繁启动。原因:主要为湿式装置前端有泄漏,还会有水暖件或连接处泄漏、闭式 喷头泄漏、末端泄放装置没有关好。处理办法:检查各水暖件、喷头和末端泄放装置,找出泄漏点 进行处理。 (2)水流指示器在水流动作后不报信号。原因:除电气线路及端子压线问题外,主要是水流指示 器本身问题,包括浆片不动、浆片损坏或微动开关损坏。处理办法:检查浆片是否损坏或塞死不动 ,检查微动开关是否因锈蚀接触不好而导致不报警。 (3)喷头动作或末端泄水装置打开,联动泵后管道前端无水流出。原因:1.检查湿式报警装置后 的蝶阀是否关闭,湿式报警装置不能将水送到前端管道所致;2.稳压泵或喷淋泵没启动,无法给湿 式报警阀供水所致。处理办法:检查湿式报警装置,主要是蝶阀,直到灵活翻转,再检查稳压泵及 喷淋泵等其它部件。 (4)联动信号发出,喷淋泵不动作。原因:可能为控制装置及消防泵启动柜连线松动或器件失灵 ,也可能是喷淋泵本身机械故障。处理办法:检查各连线及水泵本身。
二、外部器件故障 外部器件故障包括:探测器类故障、模块类故障及显示盘故障等。故障发生时,首先可按消音键 中止故障报警声,然后进行故障排除。当外部设备(探测器、模块)发生故障时,可将它给离掉, 待修理更换后,再利用取消隔离功能将设备恢复。 感烟探测器报故障时有可能是以下几个原因: 1、探测器地址码不正确; 2、探测器丢失; 3、探测器损坏; 4、报警线路接地; 5、控制器损坏; 针对第一个原因,首先可以到现场用火灾报警系统相配套的读码器对报故障的点位进行读码, 看看地址码是否正确。 第二种情况就要检查探测器的线路了,可以用万用表测量一下探测器上面的信号电压是否正常 ,如果无电压,则是线路出现了问题,报故障自然就是正常的了。 如果探测器报故障不是第一种和第二种原因,可以将现场的探测器直接连接在报警控制器后面 进行试验,如果探测器还是报故障,就要考虑更换探测器了;如果探测器直接连接到报警控制器后 面还是会有故障,首先需要确认报警线路有没有“接地”现象;如果线路,与产品都不存在问题, 则就是报警控制存在问题了。 消防模块故障主要有以下几点: 1、总线故障,总线上无电压。 2、设备故障,总线正常,设备读不出码。 3、24V断线,为DC24V无电压或是24V正负接反。 4 、反馈报断线故障,没有压电阻,反馈为有源反馈,反馈端接线线路接地。 5、设备编码重码故障,造成设备故障。 6、类型错误,设备编程与所接设备不符。 7、设备电流过大,导致常开常闭触点损坏,产生持续动作或是不动作。
消防系统常见故障及维修
——防火卷帘系统
系统组成感烟探测器、感温探测器、控制按钮、电机、限位开关、卷帘门控制柜。系统主要是在 火灾发生时起防火分区隔断作用。在火灾发生时,控制卷帘的感烟探测器报警,火灾信号送到卷帘 门控制柜,控制柜发出启动信号,卷帘门自动降到距地1.8m的位置(特殊部位的卷帘门也可一步到 底),如果感温探测器再报警,卷帘门才降到底。 系统容易出现的问题,产生的原因,简单的处 理办法: (1)防火卷帘门不能上升下降。原因:可能为电源故障、电机故障或门本身卡住。处理办法:检查 主电、控制电源及电机,检查门本身。 (2)防火卷帘门有上升无下降或有下降无上升。原因:下降或上升按钮问题,接触器触头及线圈问 题,限位开关问题,接触器联锁常闭触点问题。处理办法:检查下降或上升按钮,下降或上升接触 器触头开关及线圈,查限位开关,查下降或上升接触器联锁常闭接点。 (3)在控制中心无法联动防火卷帘门。原因:控制中心控制装置本身故障,控制模块故障,联动传 输线路故障。处理办法:检查控制中心控制装置本身,检查控制模块,检查传输线路。
消防系统常见故障及维修
——火灾自动报警系统
火灾自动报警系统由报警控制器、感烟探测器、感温探测器、火焰探测器、声光、手报、手动报 警按钮、消火栓按钮等组件构成。火灾发生时,探测器将火灾信号传输到报警控制器,通过声光信 号表现出来,并在控制面板上显示火灾发生的部位,从而达到预报火警的目的。同时,也可以通过 手动报警按钮来完成手动报警的功能。 火灾自动报警系统常见故障类型主要有:一、内部故障;二、外部器件故障 一、内部故障 内部故障包括:主电故障、备电故障、通讯故障、总线故障等 (1)主电故障。主机上有电源状态指示灯,平时主电工作灯点亮,主电断电,自动转入备用电源 ,主电工作灯灭,备电工作灯亮,同时主电故障灯亮。 (2)备电故障。备电故障有以下几种可能:一、查看备电开关是否关闭。二、查看备电输出的保 险是否烧断。三、查看电瓶接线是否锈断。四、查看电瓶是否损坏。五、查看电源盘是否给备电供 电。 (3)通讯故障。通讯故障为报警主机的正常部件之间的连接故障,如:驱动板、回路板、液晶屏 等,若出现通讯故障,需及时与设备厂家联系解决。 (4)总线故障(公共故障)。总线故障有以下几种原因:一、总线接地或绝缘不够。二、回路板 损坏。查看是哪个回路报的故障,找到此回路总线输入端用表测量对地绝缘值,规范要求大于20M ,一般也要有几兆,如果不到一兆说明接地,这时就需要检查外部线路;如果用表测量线路没有问 题则说明回路板误报故障应找厂家更换或维修回路板。
消防系统常见故障及维修
——消防广播及电话系统
系统由CD机、功放、扬声器、切换模块、消防广播区域控制盘及消防电话主机、电话插孔、分机 电话、电话手柄等组成 。系统的主要功:当消防值班人员得到火情后,可以通过电话与各防火分区 通话了解火灾情况,用以处理火灾事故,也可通过广播及时通知有关人员采取相应措施,进行疏散 。 容易出现的问题及原因和简单的处理办法: (1)广播无声。原因:一般广播分配盘无输出。处理办法:检查分配盘本身。 (2)个别部位广播无声。原因:扬声器有损坏或连线有松动。处理办法:检查扬声器及接线。 (3)不能强制切换到事故广播。原因:一般为切换模块的继电器不动作引起。处理办法:检查继电 器线圈及触点。 (4)无法实现分层广播。原因:分层广播切换装置故障。处理办法:检查切换装置及接线。 (5)对讲电话不能正常通话。原因:对讲电话本身故障,对讲电话插孔接线松动或线路损坏。处理 办法:检查对讲电话及插孔本身,检查线路。
消防系统常见故障及维修
——防排烟系统
防排烟系统由排烟阀、手动控制装置、排烟管道、排烟风机及风机控制柜等组成。火灾发生时, 防排烟控制柜接到火灾信号,发出打开排烟机的指令,火灾区开始排烟,也可人为地通过手动控制 装置进行人工操作,完成排烟功能。 系统容易出现的问题、产生的原因、简单的处理办法 : (1)排烟阀打不开。原因 排烟阀控制机械失灵,电磁铁不动作或机械锈蚀引起排烟阀打不开。 处 理办法:经常检查操作机构是否锈蚀,是否有卡住的现象,检查电磁铁是否工作正常。 (2)排烟阀手动打不开。原因:手动控制装置卡死或拉筋线松动。处理办法:检查手动操作机构 。 (3)排烟机不启动。原因:排烟机控制系统器件失灵或连线松动、机械故障。处理办法:检查机械 系统及控制部分各器件系统连线等消防泵、稳压泵、稳压罐、消防栓箱、消火栓阀门、接口水枪、水带、消防栓报 警按钮、消防栓系统控制柜等部件组成。 消火栓系统管道中充满有压力的水,如系统有微量泄漏, 可以靠稳压泵或稳压罐来保持系统的水和压力。当火灾时,首先打开消火栓箱,按要求接好接口、 水带,将水枪对准火源,打开消火栓阀门,水枪立即有水喷出,按下消火栓按钮时,通过消火栓启 动消防泵向管道中供水。 消火栓系统容易出现的问题、产生的原因及简单的处理方法: (1)打开消火栓阀门无水。原因:可能管道中有泄漏点,使管道无水,且压力表损坏,稳压系统 不起作用。处理方法:检查泄漏点,压力表,修复或安装上稳压装置,保证消火栓有水。 (2)按下手动按钮,不能联动启动消防泵。原因:手动按钮接线松动,按钮本身损坏,联动控制 柜本身故障,消防泵启动柜故障或连接松动,消防泵本身故障。处理方法:检查各设备接线、设备 本身器件,检查泵本身电气、机构部分有无故障并进行排除。
