cnc调机流程详细介绍
《CNC调机流程》课件
根据加工需求，准备合适的工 件材料。
对工件进行必要的清洗和预处 理，去除杂质和油污。
根据加工要求，对工件进行合 理的固定和装夹。
检查工件尺寸和形状是否符合 要求，确保加工精度。
刀具准备
根据加工需求，选择合适的刀具和刀 片。
确保刀具安装正确，紧固螺丝无松动 。
检查刀具是否锋利，有无磨损和破损 。
对刀具进行必要的预处理，如涂润滑 油等。
它涉及将工件放置在加工机床上，通 过编写加工程序，控制机床的切削、 钻孔、攻丝等加工动作，以制造出符 合设计要求的零件。
CNC调机流程的重要性
提高加工精度和效率
CNC调机流程能够精确控制加工过程 ，减少人为误差，提高加工精度和效 率。
降低成本
适应多样化生产需求
CNC调机流程能够快速切换不同加工 程序，适应多样化生产需求，提高生 产灵活性。
工件装夹
根据工件大小和形状，选择合适的夹 具和夹具台。
调整夹具位置，使其与机床坐标系对 应。
将工件放置在夹具上，确保稳定、对 中。
刀具安装与校准
根据加工需求选择合适的刀具。
将刀具安装到刀库或刀架上，确 保紧固。
进行刀具校准，确保刀具长度、 角度等参数正确。
程序输入与校验
将加工程序输入到数控系统中。 校验程序，检查是否存在语法错误、逻辑错误等。
根据需要调整程序参数，如加工速度、深度等。
首件试切削
开启冷却液，调整切削液流量 。
进行首件试切削，观察切削状 态、刀具磨损等情况。
根据试切削结果调整参数，优 化加工过程。
04
CNC调机过程中的注意事 项
安全注意事项
操作员必须经过专业培训，熟 悉机器操作和安全规程。
CNC机床调机步骤
CNC机床调机步骤
1．接线，查线
2．通电
⑴.机床强电柜（继电器等）通电
⑵.CNC和伺服控制器通电
（0系统：参数 #71/7=0）（16系统：#3701/1，4=1）
（转第3步）
⑶.串行主轴电动机控制通电（参数 #71/7=1）（#3701/1，4=0）
通电后有报警No.408（0系统），No.750(16系统)意思是无梯形图控制，须写
主轴的起/制动控制程序。
3．设定参数
⑴.系统功能参数（0系统:#900～；#930～）（16系统:9900～）
⑵.伺服初始化
⑶.设FSSB(除0i-A以外的i系列)
⑷.伺服与机床有关的控制参数
⑸.系统与机床控制的有关参数
⑹.串行主轴电动机初始化
⑺.主轴电动机与机床控制有关的参数
4．编制梯形图
5．调机，修改梯形图，修改参数
故障的诊断与排除
1．CRT黑时，查看L1～L4
2．用诊断号 #700，#701，#712，#27诊断3．根据系统的报警号判断故障原因
4．根据伺服单元上的显示号判断故障原因5．根据主轴单元上的显示号判断故障原因注意：ALM 和ERR 的意义不同。
cnc调机的基本步骤视频教程

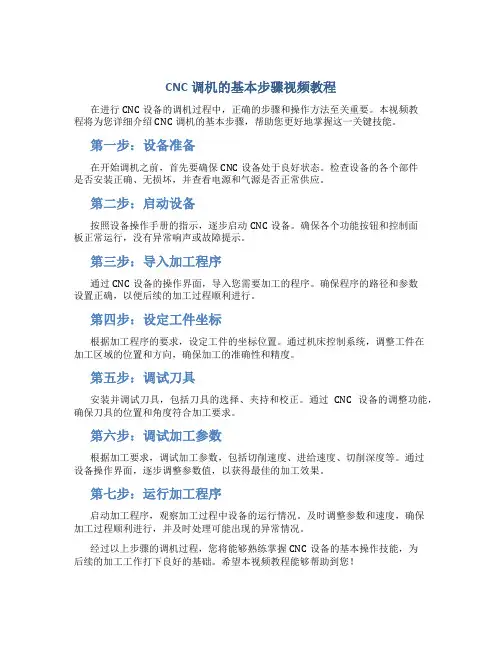

CNC调机的基本步骤视频教程
在进行CNC设备的调机过程中，正确的步骤和操作方法至关重要。
本视频教
程将为您详细介绍CNC调机的基本步骤，帮助您更好地掌握这一关键技能。
第一步：设备准备
在开始调机之前，首先要确保CNC设备处于良好状态。
检查设备的各个部件
是否安装正确、无损坏，并查看电源和气源是否正常供应。
第二步：启动设备
按照设备操作手册的指示，逐步启动CNC设备。
确保各个功能按钮和控制面
板正常运行，没有异常响声或故障提示。
第三步：导入加工程序
通过CNC设备的操作界面，导入您需要加工的程序。
确保程序的路径和参数
设置正确，以便后续的加工过程顺利进行。
第四步：设定工件坐标
根据加工程序的要求，设定工件的坐标位置。
通过机床控制系统，调整工件在
加工区域的位置和方向，确保加工的准确性和精度。
第五步：调试刀具
安装并调试刀具，包括刀具的选择、夹持和校正。
通过CNC设备的调整功能，确保刀具的位置和角度符合加工要求。
第六步：调试加工参数
根据加工要求，调试加工参数，包括切削速度、进给速度、切削深度等。
通过
设备操作界面，逐步调整参数值，以获得最佳的加工效果。
第七步：运行加工程序
启动加工程序，观察加工过程中设备的运行情况。
及时调整参数和速度，确保
加工过程顺利进行，并及时处理可能出现的异常情况。
经过以上步骤的调机过程，您将能够熟练掌握CNC设备的基本操作技能，为
后续的加工工作打下良好的基础。
希望本视频教程能够帮助到您！。
cnc调机的基本步骤是什么
CNC调机的基本步骤在进行CNC（Computer Numerical Control）调机时，按照一定的步骤进行操作可以确保设备正常运行和产出优质产品。
以下是CNC调机的基本步骤：步骤一：准备工作在开始调机之前，首先需要对设备进行检查和准备工作，包括确认机器电源和气源是否正常供应，检查刀具和工件夹持装置是否安装正确，保证CNC程序已经上传到控制系统中。
步骤二：启动设备将CNC机床的电源打开，并启动控制系统。
根据操作手册的指引，进行设备的初始化设定，包括坐标轴的归零、刀具校准等操作。
步骤三：加载加工程序通过操作控制系统，加载预先准备好的加工程序。
检查程序的正确性，并根据需要进行调整和修正。
步骤四：工件装夹根据加工工艺要求，选择合适的工件夹持方式，并将工件安装到机床上。
确保工件的固定牢固可靠，不会在加工过程中移动或产生变形。
步骤五：刀具安装安装正确的刀具到刀库中，并确保刀具固定紧密。
根据程序设定，选取合适的刀具，并进行刀具长度、半径等参数的设定。
步骤六：设定加工参数根据加工程序要求，设置加工速度、进给速度、切削深度等加工参数。
根据刀具特性和工件材料调整合适的加工参数。
步骤七：开始加工确认以上步骤都已完成，并确保安全措施到位后，启动加工程序。
观察加工过程中的各个参数，确保加工过程正常进行并及时调整。
步骤八：加工完成及检查当加工完成后，停止程序并检查加工件的质量和尺寸。
如发现问题，及时调整设备或程序并重新加工。
结束语CNC调机是一项精密的工作，需要按照严格的步骤进行操作。
只有确保每个环节都正确无误，才能保证设备正常运行和生产高质量的产品。
希望以上基本调机步骤能够帮助您更好地进行CNC设备的调试工作。
cnc换刀调机流程和注意事项

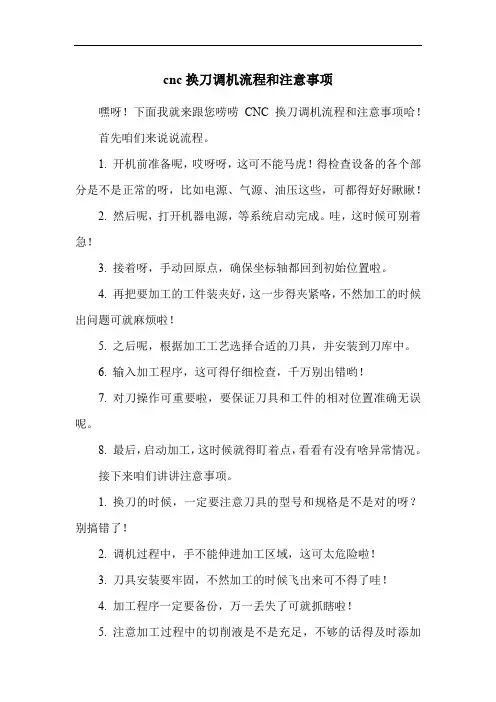

cnc换刀调机流程和注意事项
嘿呀！下面我就来跟您唠唠CNC 换刀调机流程和注意事项哈！
首先咱们来说说流程。
1. 开机前准备呢，哎呀呀，这可不能马虎！得检查设备的各个部分是不是正常的呀，比如电源、气源、油压这些，可都得好好瞅瞅！
2. 然后呢，打开机器电源，等系统启动完成。
哇，这时候可别着急！
3. 接着呀，手动回原点，确保坐标轴都回到初始位置啦。
4. 再把要加工的工件装夹好，这一步得夹紧咯，不然加工的时候出问题可就麻烦啦！
5. 之后呢，根据加工工艺选择合适的刀具，并安装到刀库中。
6. 输入加工程序，这可得仔细检查，千万别出错哟！
7. 对刀操作可重要啦，要保证刀具和工件的相对位置准确无误呢。
8. 最后，启动加工，这时候就得盯着点，看看有没有啥异常情况。
接下来咱们讲讲注意事项。
1. 换刀的时候，一定要注意刀具的型号和规格是不是对的呀？别搞错了！
2. 调机过程中，手不能伸进加工区域，这可太危险啦！
3. 刀具安装要牢固，不然加工的时候飞出来可不得了哇！
4. 加工程序一定要备份，万一丢失了可就抓瞎啦！
5. 注意加工过程中的切削液是不是充足，不够的话得及时添加
呢。
6. 定期检查设备的润滑情况，这能延长设备的使用寿命呀！
7. 遇到故障，千万不能强行操作，得先停机检查，知道不？
8. 加工完成后，要清理好工作区域，保持整洁干净哟。
9. 操作人员要经过专业培训，不然可容易出岔子呢！
10. 设备的保养工作要按时做，可不能偷懒呀！
总之呀，CNC 换刀调机这事儿，流程要熟悉，注意事项要牢记，这样才能保证加工的质量和安全哟！。
CNC技术员正常调机流程
CNC技术员调机流程大纲一：对刀器对刀(S.F.Y）1：刀柄夹刀力度适中,备用刀具的长度误差为0。
002mm 以内（S.F.Y）二：盛方源机台换刀1.确定治具已抽好真空,压力已达到标准值2.用6mm刀棒对左右轴分别对刀，误差在0。
004mm以内。
3.。
把主程式中的Z值改为1.60三.绮发机台自动对刀1。
自动对刀程式为对两把刀进行自动对刀2.两把刀的长度补偿地址为6号和7号3。
在启动自动对刀程式前,必须确认6号和7号长度补偿值中已有正100mm的数值四：调机流程1.在程式运行中不得更改任何参数值和不得按复位键,以及机台运动操作面板的按键（包括1号板结束时的替换暂停时间）2.如若要在1号板结束时的替换暂停时间更改数值,必须按复位键后更改3.更改数值后，须再次确认更改是否正确4.技术员可更改的参数项目为：（1）主程式G90 G10 P0 L2后的X<+/—0.05〉Y 〈+/—0.05〉Z <不得小于+1.5> （2）长度补偿值(3）半径补偿值(CG）<+0。
1/—0.05> (4）MDI模式的换刀指令为：M06 T＊*<盛方源:T01—T04><绮发：T01—T21〉5.在更改任何参数数值后，启动机台时必须使用：单节执行（在换模频繁时可不使用）、移动进给、切削进给来控制程式的运行速度减慢，并确认加工程式及参数更改是否正确6.在更改任何参数数值后，必须至少确认1 pcs/轴/板确认OK（若NG,重新调整后，还需确认）7.若在程式运行时，发生异常必须停止时，可按暂停键或紧急停止键，按下后不得进行任何动作,并及时报备注：用以上方法若有异常发生,需立即停止及报备,以便改善2011-6—13。
cnc调机的工作说明书
CNC调机的工作说明书一、岗位背景CNC调机是指通过操作数控机床进行加工操作的专业技术人员，其工作范围涵盖了数控零部件的调试、设备的校准等工作。
二、工作职责1.负责数控机床的日常维护和保养。
2.负责数控系统的参数设置和调试。
3.检查数控机床的操作情况，确保加工精度和质量。
4.协助生产人员解决数控加工中遇到的问题。
5.完成上级安排的其他工作任务。
三、工作流程1. 系统开机确保数控系统与数控机床上的所有参数设置正确，按照操作手册的要求开启数控系统。
2. 加工程序加载根据加工要求，将相应的加工程序加载到数控系统中。
3. 参数设置根据加工零件的要求，设置好数控系统中的加工参数，确保加工精度和质量。
4. 调试与校准运行加工程序，监控加工过程，适时调整参数以保证加工效果，同时校准数控机床的各项功能。
四、工作要求1.具备数控机床操作经验，熟悉数控系统的使用方法。
2.具备较强的分析和解决问题能力，能够独立处理加工中出现的异常情况。
3.良好的团队合作意识，能够与生产人员有效沟通协作。
4.认真负责，有较强的学习和进取精神。
五、工作安全1.在操作数控机床时，必须严格遵守作业规程，确保生产作业的安全顺利进行。
2.制定并严格执行机床维护计划，确保设备的正常运行。
六、工作总结CNC调机是一项重要的技术工作，通过不断提升自身技能和不断学习，提高工作效率，保证数控机床的正常运行，是每位CNC调机员的责任和使命。
七、结语希望每位CNC调机员在日常工作中，能够兢兢业业，认真负责，不断提升自身技能，为企业生产提供优质的服务和支持。
以上为CNC调机的工作说明书，希望对您有所帮助。
cnc机台操作流程
cnc机台操作流程CNC机台操作流程是指在使用数控机床进行加工时，操作人员需要按照一定的步骤进行操作，以确保加工的准确性和效率。
下面将介绍一般的CNC机台操作流程。
首先，操作人员需要对CNC机床进行开机操作。
这包括打开电源开关、主轴开关和控制系统开关。
接着，操作人员需要进行系统的初始化设置，包括选择加工程序、设定工件坐标系和工件零点等。
在进行这些设置时，操作人员需要根据加工图纸和工艺要求进行调整。
接下来，操作人员需要进行工件装夹。
这包括将工件夹紧在工作台上，并进行工件的定位和夹紧。
在进行这些操作时，操作人员需要确保工件的位置和夹紧力度符合要求，以确保加工的准确性和稳定性。
然后，操作人员需要进行刀具的安装和调试。
这包括选择合适的刀具、安装刀具到主轴上，并进行刀具的校准和调试。
在进行这些操作时，操作人员需要注意刀具的安装方向、刀具的刃口状况以及刀具的切削参数等，以确保刀具的正常运转和切削效果。
接着，操作人员需要进行加工程序的调试和运行。
这包括进行手动运行和自动运行，以检查加工程序的正确性和工件的加工效果。
在进行这些操作时，操作人员需要注意加工速度、进给速度、切削深度等参数的设置，以确保加工的质量和效率。
最后，操作人员需要进行加工完成后的清洁和保养工作。
这包括清洁工作台、清理切屑和润滑系统，并对机床进行日常保养和维护。
在进行这些工作时，操作人员需要注意安全操作规程，以确保自身和机床的安全。
总的来说，CNC机台操作流程包括开机操作、系统设置、工件装夹、刀具安装、加工程序调试和运行、清洁和保养等步骤。
通过按照这些步骤进行操作，可以确保CNC机床的正常运转和加工质量，提高生产效率和产品质量。
