佳能打印机(MP288)故障指南讲课稿
佳能打印机MP288故障维修及代码
故障代码原因解决方法P02小车故障小车编码器信号中有错误.(1) 确认在小车移动方向上没有外部异物.(2) 清洁条形编码器. 如果不能被清洁，更换新的.(3) 更换下列项(列出可能有错误的部件):- 小车组件- 逻辑板P03 行进纸错误LF编码器信号中有错误.(1) 执行下列对盘型编码器的操作: - 清洁. - 如脱落，重新安装就位. - 如果不能被清洁或已损坏，更换.(2) 更换下列项(列出可能有错误的部件):- 逻辑板- 驱动单元P05 ASF 凸轮传感器故障该故障出现在从后托盘进纸(1) 确认驱动单元的驱动齿轮周围没有外部时，后托盘凸轮传感器报错.(2) 更换下列项(列出可能有错误的部件): - 驱动单元- 逻辑板P06内部温度错误内部温度异常. 更换逻辑板.P07废墨吸收垫满更换废墨吸收带你(吸收垫组件), 重置废墨吸收垫计数器值.P08 打印头温度升高错误打印头温度超过指定的值.更换下列项:- 墨盒小车- 逻辑板P09 EEPROM错误 EEPROM读写故障.更换逻辑板.P10VH 监视器错误打印头电压异常. 更换下列项:- 墨水小车- 逻辑板P20其他硬件故障未知错误或网络故障. 更换下列项:逻辑板- WLAN板P22故障扫描单元故障.更换下列项:-扫描单元- 逻辑板扫描器马达故障扫描器马达故障. 更换下列项:-扫描单元- 逻辑板E02后托盘无纸.将执掌放置在后托盘内,按OK键.E03卡纸. 清除卡纸后按压OK键.出纸托盘未开启.在打印机前可能有障碍物.移除后按OK键.E04 墨盒安装位置不正确重新安装墨盒.如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.E05 没有正确安装墨盒正确地安装墨盒.如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.墨盒温度传感器错误重装墨盒. 安装了不支持的墨盒安装支持的墨盒E07 墨盒安装位置错误.安置墨盒至正确位置.如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.安装多个同色的墨盒确认每个墨盒均安装到了正确的对应位置E08告警: 废墨吸收垫将满更换废墨吸收垫并重置废墨垫计数器值. 按压停止/重置键退出故障, 不更换废墨吸收垫继续打印.但是，当废墨垫量满后，必须更换吸收垫才能进行打印.E13不能检测墨水剩余量. 更换墨盒. 用空墨盒打印可能会导致机器损坏.E14不能识别墨盒.安装了不被支持的墨盒.安装能够支持该机型的墨盒.E15墨盒物理硬件故障重新安装墨盒.如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.E16想不更换墨盒继续打印，按压停止/重置键5秒以上. 作将被记录在打印机的E EPROM中，并致使墨水余量检测功能不可用.E50打印头对齐扫描失败按压停止/重置键清除错误,执行下列项,然后再次执行打印头对其操作: 确认样张方向安置正确.如果压盘玻璃有污物，清洁它.确认使用的是A4 普通纸. 执行打印喷嘴检测图样操作以此确认所有墨盒都正确喷墨.< 维修模式操作步骤>在所连接的P C上使用维修工具.(1) 打印机进入维修模式.1 将打印机的电源断开，在按下停止（Stop）按钮的同时，按压电源（ON）按钮，并且按住不放。

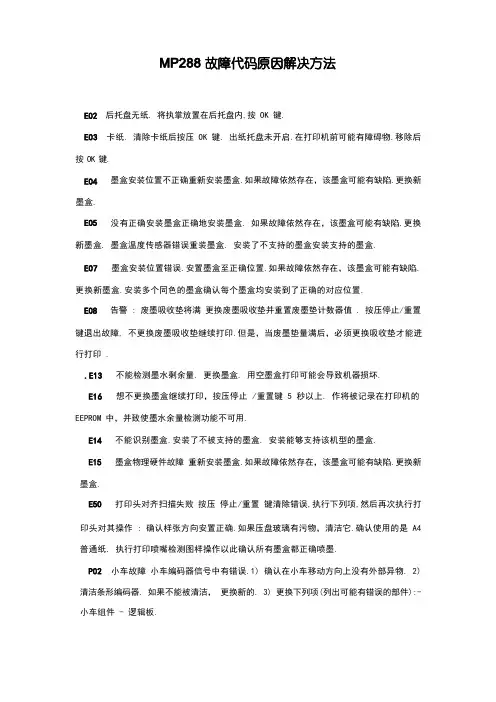

MP288故障代码原因解决方法
MP288故障代码原因解决方法E02后托盘无纸. 将执掌放置在后托盘内,按OK键.E03 卡纸. 清除卡纸后按压OK键. 出纸托盘未开启.在打印机前可能有障碍物.移除后按OK键.E04墨盒安装位置不正确重新安装墨盒.如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.E05没有正确安装墨盒正确地安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒. 墨盒温度传感器错误重装墨盒. 安装了不支持的墨盒安装支持的墨盒.E07墨盒安装位置错误.安置墨盒至正确位置.如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.安装多个同色的墨盒确认每个墨盒均安装到了正确的对应位置.E08告警: 废墨吸收垫将满更换废墨吸收垫并重置废墨垫计数器值. 按压停止/重置键退出故障, 不更换废墨吸收垫继续打印.但是，当废墨垫量满后，必须更换吸收垫才能进行打印..E13 不能检测墨水剩余量. 更换墨盒. 用空墨盒打印可能会导致机器损坏.E16想不更换墨盒继续打印，按压停止/重置键5秒以上. 作将被记录在打印机的EEPROM中，并致使墨水余量检测功能不可用.E14不能识别墨盒.安装了不被支持的墨盒. 安装能够支持该机型的墨盒.E15墨盒物理硬件故障重新安装墨盒.如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.E50打印头对齐扫描失败按压停止/重置键清除错误,执行下列项,然后再次执行打印头对其操作: 确认样张方向安置正确.如果压盘玻璃有污物，清洁它.确认使用的是A4 普通纸. 执行打印喷嘴检测图样操作以此确认所有墨盒都正确喷墨.P02小车故障小车编码器信号中有错误.1) 确认在小车移动方向上没有外部异物. 2) 清洁条形编码器. 如果不能被清洁，更换新的. 3) 更换下列项(列出可能有错误的部件):- 小车组件- 逻辑板.P03行进纸错误LF编码器信号中有错误. 1) 执行下列对盘型编码器的操作: - 清洁. - 如脱落，重新安装就位. - 如果不能被清洁或已损坏，更换. 3) 更换下列项(列出可能有错误的部件):- 逻辑板- 驱动单元.P05ASF 凸轮传感器故障该故障出现在从后托盘进纸1) 确认驱动单元的驱动齿轮周围没有外部时，后托盘凸轮传感器报错. 2) 更换下列项(列出可能有错误的部件): - 驱动单元- 逻辑板.P06内部温度错误内部温度异常. 更换逻辑板. P07废墨吸收垫满更换废墨吸收带你(吸收垫组件), 重置废墨吸收垫计数器值.P08打印头温度升高错误打印头温度超过指定的值. 更换下列项: - 墨盒小车- 逻辑板.P09EEPROM 错误EEPROM读写故障. 更换逻辑板.P10VH 监视器错误打印头电压异常. 更换下列项: - 墨水小车- 逻辑板.P20其他硬件故障未知错误或网络故障. 更换下列项: 逻辑板- WLAN板.P22扫描故障扫描单元故障. 更换下列项:- 扫描单元- 逻辑板扫描器马达故障扫描器马达故障. 更换下列项:- 扫描单元- 逻辑板.。
佳能打印机故障及解决
佳能打印机故障及解决1 / 1佳能打印机（ MP288 ）经过以下方式显示错误和警告 :- 操作报错是经过警告LED 发出橙色光来加以显示的，而错误信息和它的解决方法规以文字也许标记的方式显示在 LCD 上。
- 打印期间来自于计算机的信息显示在打印机驱动器的状态显示器上。
- 错误代码被打印在EEPROM 打印信息的“操作报错 / 维修报错记录” （ operatorcall/servicecallerrorrecord ）地域内。
当出现操作报错时，以下按钮有效： - ON 按钮： 将机器电源断开并再次接通。
- OK 按钮： 除掉错误，并从错误状态中恢复过来。
在某些操作报错中，当该错误的原因除掉后，该错误将自动被除掉，这时可能就不再需要点击 OK 按钮了。
- Stop 按钮：取消产生错误的任务，并除掉该错误。
1-1. 操作报错 ( 告警灯显橙色 )故障故障 7 段 故障解决代码 式LCD后托盘无纸 .[1000] E02 将执掌放置在后托盘内 , 按 OK 键 .卡纸 .[1300] E03 除掉卡纸后按压 OK 键 .出纸托盘未开启 .[1251] E03 在打印机前可能有阻挡物 . 移除后按 OK键 .没有安装或没有正确安装[1401]E05正确地安装墨盒 .若是故障仍旧存在， 该墨盒可能出弊端 . 更换新墨墨盒 .盒.墨盒温度传感器错误 . [1403] E05 重装墨盒 . 若是故障仍旧存在，该墨盒可能出弊端更换新墨盒安装了不支持的墨盒[1485]E05安装了不支持的墨盒. 安装支持的墨盒 . 若是故障仍旧存在， 该墨盒可能出弊端 . 更换新墨盒 .墨盒安装地址错误 .[1486]E07 部署墨盒至正确地址. 若是故障仍旧存在， 该墨盒可能出弊端 . 更新墨盒 .安装多个同色的墨盒 .[1487] E07确认每个墨盒均安装到了正确的对应地址 . 若是故障仍旧存在，该墨盒可能出弊端 . 更换新墨盒 .墨盒物理硬件故障[1682]E15重新安装墨盒 . 若是故障仍旧存在，该墨盒可能出弊端. 更换新墨盒.安装了不被支持的墨盒 .[1684]E14 安装能够支持该机型的墨盒 .不能够鉴别墨盒 .不能够检测墨水节余量 .[1686] E13更换墨盒 . 用空墨盒打印可能会致使机器损坏. 。
MP288故障代码原因解决方法
MP288 故障代码原因解决方法E02后托盘无纸.将执掌放置在后托盘内，按0K键.E03卡纸.清除卡纸后按压0K键.出纸托盘未开启.在打印机前可能有障碍物•移除后按0K键.E04 墨盒安装位置不正确重新安装墨盒. 如果故障依然存在，该墨盒可能有缺陷. 更换新墨盒.E05 没有正确安装墨盒正确地安装墨盒. 如果故障依然存在，该墨盒可能有缺陷. 更换新墨盒. 墨盒温度传感器错误重装墨盒. 安装了不支持的墨盒安装支持的墨盒.E07 墨盒安装位置错误. 安置墨盒至正确位置. 如果故障依然存在，该墨盒可能有缺陷. 更换新墨盒. 安装多个同色的墨盒确认每个墨盒均安装到了正确的对应位置.E08 告警: 废墨吸收垫将满更换废墨吸收垫并重置废墨垫计数器值. 按压停止/ 重置键退出故障，不更换废墨吸收垫继续打印. 但是，当废墨垫量满后，必须更换吸收垫才能进行打印..E13 不能检测墨水剩余量. 更换墨盒. 用空墨盒打印可能会导致机器损坏.E16 想不更换墨盒继续打印，按压停止/重置键5 秒以上. 作将被记录在打印机的EEPRO中，并致使墨水余量检测功能不可用.E14 不能识别墨盒. 安装了不被支持的墨盒. 安装能够支持该机型的墨盒.E15 墨盒物理硬件故障重新安装墨盒. 如果故障依然存在，该墨盒可能有缺陷. 更换新墨盒.E50 打印头对齐扫描失败按压停止/重置键清除错误，执行下列项，然后再次执行打印头对其操作: 确认样张方向安置正确. 如果压盘玻璃有污物，清洁它. 确认使用的是A4 普通纸. 执行打印喷嘴检测图样操作以此确认所有墨盒都正确喷墨.P02 小车故障小车编码器信号中有错误.1) 确认在小车移动方向上没有外部异物. 2) 清洁条形编码器. 如果不能被清洁，更换新的. 3) 更换下列项( 列出可能有错误的部件):- 小车组件- 逻辑板.P03 行进纸错误LF 编码器信号中有错误. 1）执行下列对盘型编码器的操作清洁. - 如脱落，重新安装就位. - 如果不能被清洁或已损坏，更换. 3）更换下列项（列出可能有错误的部件）:- 逻辑板- 驱动单元.P05 ASF 凸轮传感器故障该故障出现在从后托盘进纸1）确认驱动单元的驱动齿轮周围没有外部时，后托盘凸轮传感器报错. 2）更换下列项（列出可能有错误的部件）: - 驱动单元- 逻辑板.P06 内部温度错误内部温度异常. 更换逻辑板. P07 废墨吸收垫满更换废墨吸收带你（吸收垫组件）, 重置废墨吸收垫计数器值.P08 打印头温度升高错误打印头温度超过指定的值. 更换下列项: - 墨盒小车- 逻辑板.P09 EEPROM错误EEPROM读写故障.更换逻辑板•P10 VH 监视器错误打印头电压异常. 更换下列项: - 墨水小车- 逻辑板.P20 其他硬件故障未知错误或网络故障•更换下列项：逻辑板-WLAN板•P22 扫描故障扫描单元故障• 更换下列项:- 扫描单元- 逻辑板扫描器马达故障扫描器马达故障• 更换下列项：- 扫描单元- 逻辑板•。
佳能打印机(MP288)错误清单显示故障排除
精心整理佳能打印机（MP288）错误清单显示 / 故障排除通过以下方式显示错误和警告:- 操作报错是通过警告LED 发出橙色光来加以显示的，而错误信息和它的解决方法则以文字或者标记的方式显示在LCD 上。
- 打印期间来自于计算机的信息显示在打印机驱动器的状态显示器上。
- 错误代码被打印在EEPROM 打印信息的“操作报错/维修报错记录”（operator call/service callerror record ）区域内。
当出现操作报错时，以下按钮有效：- ON - OK- Stop1-1.后托盘无纸. 卡纸. . 墨盒该墨盒可能有.更新墨盒. . 中，并致使墨水余量检测功能不可用.)墨盒安装位置不正确. [1687] E04 重新安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒. 无墨. [1688] E16 更换墨盒. 用空墨盒打印可能会导致机器损坏.想不更换墨盒继续打印，按压停止/重置键 5秒以上. (该操作将被记录在打印机的EEPROM 中，并致使墨水余量检测功能不可用.)告警: 废墨吸收垫将满. [1700] E08 更换废墨吸收垫并重置废墨垫计数器值. (详情见 2-1, "维修模式.")按压停止/重置键退出故障, 不更换废墨吸收垫继续打印.但是，当废墨垫量满后，必须更换吸收垫才能进行打印.精心整理维修报错(橙色告警灯和绿色电源灯轮流闪烁)橙色灯与绿故障7段故障解决色灯交替闪烁次数故障条件代码LCD (更换下列表中显示的可能有故障的部件)2 次小车故障[5100] P02 小车编码器信号中有错误. 1) 确认在小车移动方向上没有外部异物.):3次:.):5次ASF):6次7次重置废墨8次)9次EEPROM 错误[6800] P09 EEPROM读写故障. 更换逻辑板.[6801]10次VH 监视器错误[B200] P10 打印头电压异常. 更换下列项:- 墨水小车逻辑板20次其他硬件故障[6500] P20 未知错误或网络故障. 更换下列项(列出可能有错误的部件):- 逻辑板- WLAN板22次扫描故障[5011] P22 扫描单元故障. 更换下列项(列出可能有错误的部件):- 扫描单元- 逻辑板23次扫描器马达故障[5012] P22 扫描器马达故障. 更换下列项(列出可能有错误的部件):精心整理- 扫描单元- 逻辑板1-3. 其他故障7段LCD 原因故障解决E20 无线LAN在尝试设定时有当其他项的等其他项设定结束后再尝试进行WLAN设定.设定同时在执行.E23 在WPS无线局域网设定时, 检测到多址等待一会儿, 然后再执行设置操作.接入点AP.E24 在WPS无线局域网设定时,出现了一个确认接入点AP, 然后再执行设置操作.错误.E502. 调整/2-1.<1)i. （不要松开ii. ON）按钮）。
MP288故障代码原因解决方法
后托盘无纸. 将执掌放置在后托盘内,按 OK 键.卡纸. 清除卡纸后按压 OK 键. 出纸托盘未开启.在打印机前可能有障碍物.移除后按 OK 键.墨盒.墨盒安装位置不正确重新安装墨盒.如果故障依然存在，该墨盒可能有缺陷.更换新没有正确安装墨盒正确地安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒. 墨盒温度传感器错误重装墨盒. 安装了不支持的墨盒安装支持的墨盒.墨盒安装位置错误.安置墨盒至正确位置.如果故障依然存在，该墨盒可能有缺陷. 更换新墨盒.安装多个同色的墨盒确认每个墨盒均安装到了正确的对应位置.告警 : 废墨吸收垫将满 更换废墨吸收垫并重置废墨垫计数器值 . 按压停止/重置键退出故障, 不更换废墨吸收垫继续打印.但是，当废墨垫量满后，必须更换吸收垫才能进 行打印.不能检测墨水剩余量. 更换墨盒. 用空墨盒打印可能会导致机器损坏.想不更换墨盒继续打印，按压停止 /重置键 5 秒以上. 作将被记录在打印机的EEPROM 中，并致使墨水余量检测功能不可用.墨盒.不能识别墨盒.安装了不被支持的墨盒. 安装能够支持该机型的墨盒.墨盒物理硬件故障 重新安装墨盒.如果故障依然存在，该墨盒可能有缺陷.更换新打印头对齐扫描失败 按压 停止/重置 键清除错误,执行下列项,然后再次执行打印头对其操作 : 确认样张方向安置正确.如果压盘玻璃有污物，清洁它.确认使用的是 A4 普通纸. 执行打印喷嘴检测图样操作以此确认所有墨盒都正确喷墨.小车故障 小车编码器信号中有错误.1) 确认在小车移动方向上没有外部异物. 2) 清洁条形编码器. 如果不能被清洁， 更换新的. 3) 更换下列项(列出可能有错误的部件):- 小车组件 - 逻辑板.行进纸错误 LF 编码器信号中有错误. 1) 执行下列对盘型编码器的操作: - 清洁.- 如脱落，重新安装就位. - 如果不能被清洁或已损坏，更换. 3) 更换下列项(列出可能有错误的部件):- 逻辑板 - 驱动单元.凸轮传感器故障该故障出现在从后托盘进纸 1) 确认驱动单元的驱动齿轮周围没有外部时，后托盘凸轮传感器报错. 2) 更换下列项(列出可能有错误的部件): - 驱动单元 - 逻辑板.内部温度错误内部温度异常. 更换逻辑板. P07 废墨吸收垫满更换废墨吸收带你(吸收垫组件), 重置废墨吸收垫计数器值.打印头温度升高错误打印头温度超过指定的值 . 更换下列项 : - 墨盒小车 -逻辑板.错误 EEPROM 读写故障. 更换逻辑板.监视器错误打印头电压异常. 更换下列项: - 墨水小车 - 逻辑板 .其他硬件故障未知错误或网络故障. 更换下列项: 逻辑板- WLAN 板.扫描故障扫描单元故障. 更换下列项 :- 扫描单元 - 逻辑板扫描器马达故障扫描器马达故障. 更换下列项:- 扫描单元 - 逻辑板.。
佳能mp288打印机常见故障及解决
canon打印机错误
“维修错误5100”：在佳能（CANON）打印机中很常见(卡纸后也可能会出现)，墨车被卡或者墨车没有及时复位就会提示这个错误。
解决方法：取出墨盒重新安装，然后重新启动电脑和佳能打印机即可。
如果经常性出现这个故障，并且是使用的连供的话，那么请检查供墨走线是否没走好而影响了墨车的移动，可适当的在小车滑杆上加一些润滑油，如果没有专用的润滑油可用食用油代替。
如果按上面的方法仍不能解决，那么请按如下步骤操作（手动将墨车复位）：1》：打开机盖2》：用手将墨盒向右方向推到尽3》：关机盖4》：关电源5》：开电源6》：开机盖7》：观察墨盒是否自动向右滑动8》：趁墨盒滑动时用手助力再次往右位边稍微加力9》: 感觉墨盒已经行到最尽10 ：关上机盖附：佳能打印机的其它错误代码
5100错误墨车超时错误其实就是墨车卡了
6000错误进纸部件错误
5C00错误废墨清除部件出错
5400错误数据传输逻辑错误
5B00错误废墨满
5200错误打印头过热
6800错误EEPROM出错
5110错误墨车移动错误
6B00错误进纸检测部件故障
6B10错误进纸检测仪出错
9000错误USB数据输入部件电流过载
6C00错误真空管部件出错（估计在一体机中会出现）
6D00错误动力马达出错
6500错误其他硬件故障。
佳能打印机(MP288)错误清单显示故障排除
佳能打印机（MP288）错误清单显示/ 故障排除通过以下方式显示错误和警告:- 操作报错是通过警告LED 发出橙色光来加以显示的，而错误信息和它的解决方法则以文字或者标记的方式显示在LCD 上。
- 打印期间来自于计算机的信息显示在打印机驱动器的状态显示器上。
- 错误代码被打印在EEPROM 打印信息的“操作报错/维修报错记录”（operator call/service callerror record）区域内。
当出现操作报错时，以下按钮有效：- ON 按钮：将机器电源断开并再次接通。
- OK 按钮：清除错误，并从错误状态中恢复过来。
在某些操作报错中，当该错误的原因消除后，该错误将自动被清除，这时可能就不再需要点击OK 按钮了。
- Stop按钮：取消产生错误的任务，并清除该错误。
1-1. 操作报错(告警灯显橙色)故障7段式故障故障解决代码LCD后托盘无纸. [1000] E02 将执掌放置在后托盘内,按OK键.卡纸. [1300] E03 清除卡纸后按压OK键.出纸托盘未开启. [1251] E03 在打印机前可能有障碍物.移除后按OK键.没有安装或没有正确安装墨盒. [1401] E05 正确地安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒. 墨盒温度传感器错误. [1403] E05 重装墨盒.如果故障依然存在，该墨盒可能有缺陷更换新墨盒安装了不支持的墨盒[1485] E05 安装了不支持的墨盒.安装支持的墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.墨盒安装位置错误. [1486] E07 安置墨盒至正确位置. 如果故障依然存在，该墨盒可能有缺陷.更新墨盒. 安装多个同色的墨盒. [1487] E07 确认每个墨盒均安装到了正确的对应位置. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.墨盒物理硬件故障[1682] E15 重新安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.不能识别墨盒. [1684] E14 安装了不被支持的墨盒. 安装能够支持该机型的墨盒.不能检测墨水剩余量. [1686] E13 更换墨盒. 用空墨盒打印可能会导致机器损坏.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
佳能打印机(M P288)
故障指南
佳能打印机（MP288）
通过以下方式显示错误和警告:
- 操作报错是通过警告LED 发出橙色光来加以显示的，而错误信息和它的解决方法则以文字或者标
记的方式显示在LCD 上。
- 打印期间来自于计算机的信息显示在打印机驱动器的状态显示器上。
- 错误代码被打印在EEPROM 打印信息的“操作报错/维修报错记录”（operator call/service call error record）区域内。
当出现操作报错时，以下按钮有效：
- ON 按钮：将机器电源断开并再次接通。
- OK 按钮：清除错误，并从错误状态中恢复过来。
在某些操作报错中，当该错误的原因消除
后，该错误将自动被清除，这时可能就不再需要点击OK 按钮了。
- Stop按钮：取消产生错误的任务，并清除该错误。
1-1. 操作报错 (告警灯显橙色)
故障 7段式
故障故障解决
代码 LCD
后托盘无纸. [1000] E02 将执掌放置在后托盘内,按OK键.
卡纸. [1300] E03 清除卡纸后按压OK键.
出纸托盘未开启. [1251] E03 在打印机前可能有障碍物.移除后按OK键.
没有安装或没有
正确安装墨盒. [1401] E05 正确地安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒. 墨盒温度传感器错误. [1403] E05 重装墨盒.如果故障依然存在，该墨盒可能有缺陷更换新墨盒
安装了不支持的墨盒 [1485] E05 安装了不支持的墨盒.安装支持的墨盒. 如果故障依然存在，
该墨盒可能有缺陷.更换新墨盒.
墨盒安装位置错误. [1486] E07 安置墨盒至正确位置. 如果故障依然存在，该墨盒可能有缺
陷.更新墨盒.
安装多个同色的墨盒. [1487] E07 确认每个墨盒均安装到了正确的对应位置. 如果故障依然存
在，该墨盒可能有缺陷.更换新墨盒.
墨盒物理硬件故障 [1682] E15 重新安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.
不能识别墨盒. [1684] E14 安装了不被支持的墨盒. 安装能够支持该机型的墨盒.
不能检测墨水剩余量. [1686] E13 更换墨盒. 用空墨盒打印可能会导致机器损坏.。
想不更换墨
盒继续打印，按压停止/重置键 5秒以上. (该操作将
被记录在打印机的EEPROM中，并致使墨水余量检
测功能不可用.)
墨盒安装位置不正确. [1687] E04 重新安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换
新墨盒.
无墨. [1688] E16 更换墨盒. 用空墨盒打印可能会导致机器损坏.
想不更换墨盒继续打印，按压停止/重置键 5秒以上. (该操
作将被记录在打印机的EEPROM中，并致使墨水余量检测功能不可用.)
告警: 废墨吸收垫将满. [1700] E08 更换废墨吸收垫并重置废墨垫计数器值. (详情见 2-1, "维修模式.")
按压停止/重置键退出故障, 不更换废墨吸收垫继续打印.但是，当废墨垫量
满后，必须更换吸收垫才能进行打印.
维修报错 (橙色告警灯和绿色电源灯轮流闪烁)
橙色灯与绿
故障 7段故障解决
色灯交替闪烁次数
故障条件
代码 LCD (更换下列表中显示的可能有故障的部件)
2 次小车故障 [5100] P02 小车编码器信号中有错误. 1) 确认在小车移动方向上没有外部异物.
2) 清洁条形编码器.
如果不能被清洁，更换新的.
3) 更换下列项(列出可能有错误的部件):
小车组件
逻辑板
3次行进纸错误 [6000] P03 LF编码器信号中有错误. 1) 执行下列对盘型编码器的操作: - 清洁.
- 如脱落，重新安装就位.
- 如果不能被清洁或已损坏，更换.
3) 更换下列项(列出可能有错误的部件):
- 逻辑板
- 驱动单元
5次 ASF 凸轮传感 [5700] P05 该故障出现在从后托盘进纸 1) 确认驱动单元的驱动齿轮周围没有外部
器故障时，后托盘凸轮传感器报错. 异物.
2) 更换下列项(列出可能有错误的部件):
- 驱动单元
- 逻辑板
6次内部温度错误 [5400] P06 内部温度异常. 更换逻辑板.
7次废墨吸收垫满 Japan: P07 废墨吸收垫满. 更换废墨吸收带你 (吸收垫组件), 重置废墨
[5B00] 吸收垫计数器值.
Others
[5B01]
8次打印头温度升高错误 [5200] P08 打印头温度超过指定的值. 更换下列项(列出可能有错误的部件)
墨盒小车- 逻辑板
9次 EEPROM 错误 [6800] P09 EEPROM读写故障. 更换逻辑板.
[6801]
10次 VH 监视器错误 [B200] P10 打印头电压异常. 更换下列项:
- 墨水小车
逻辑板
20次其他硬件故障 [6500] P20 未知错误或网络故障. 更换下列项(列出可能有错误的部件):
- 逻辑板
- WLAN板
22次扫描故障 [5011] P22 扫描单元故障. 更换下列项(列出可能有错误的部件):
- 扫描单元
- 逻辑板
23次扫描器马达故障 [5012] P22 扫描器马达故障. 更换下列项(列出可能有错误的部件): - 扫描单元
- 逻辑板
1-3. 其他故障
7段 LCD 原因故障解决
E20 无线LAN在尝试设定时有当其他项的等其他项设定结束后再尝试进行WLAN设定.
设定同时在执行.
E23 在WPS无线局域网设定时, 检测到多址等待一会儿, 然后再执行设置操作.
接入点AP.
E24 在WPS无线局域网设定时,出现了一个确认接入点AP, 然后再执行设置操作.
错误.
E50 打印头对齐样张扫描失败. 按压停止/重置键清除错误, 执行下列项, 然后再次执行打印头
对其操作:
- 确认样张方向安置正确.
- 如果压盘玻璃有污物，清洁它.
- 确认使用的是 A4 普通纸.
- 执行打印喷嘴检测图样操作以此确认所有墨盒都正确喷墨.
2. 调整 / 设定
2-1. 维修模式
< 维修模式操作步骤 >
在所连接的PC上使用维修工具.
1) 打印机进入维修模式.
i. 将打印机的电源断开，在按下停止（Stop）按钮的同时，按压电源（ON）按钮，并且按住
不放。
（不要松开这两个按钮）。
ii. 当电源LED 亮为绿色时，按住电源（On）按钮不放，松开停止（Stop）按钮（不要松开电源（ON）按钮）。
iii. 在按住电源（ON ）按钮的同时，按压停止（Stop ）按钮两次，然后松开电源（ON）按钮
和停止（Stop）按钮。
（每次点击停止（Stop ）按钮时，警告和电源LED 指示灯会交替闪亮，警告灯为橙色，电源灯为绿色，从警告 LED 灯开始）。
iv. 当电源 LED 亮为绿色时，说明打印机已经进入维修模式了，同时7 段 LCD 显示屏上显示为’0’.
2) 在所连接的PC上开启维修工具.
i. 当你点击维修工具对话框内的某个按钮时，执行该功能。
在运行你所选择的那个功能期间，维
修工具上的所有其他按钮都会变灰并处于不可用状态。
ii 当你所选择的功能执行完毕时，会显示出“本功能已经结束”（A function was finished ）的提示，
这时你可以选择另外一项功能。
iii 如果你选择的是一项不受支持的功能，则会显示出“错误！”（Error!）提示。
点击错误信息对
话框内的 OK 按钮就能退出该错误。
