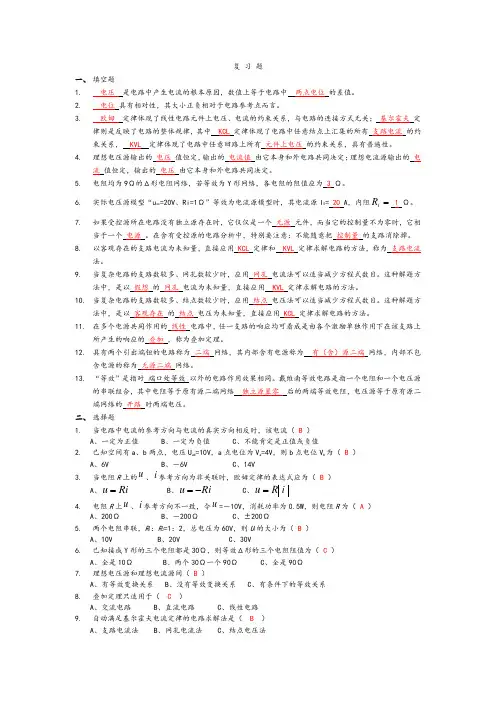

复习题一、填空题1.电压是电路中产生电流的根本原因，数值上等于电路中两点电位的差值。
2.电位具有相对性，其大小正负相对于电路参考点而言。
3.欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律，其中KCL定律体现了电路中任意结点上汇集的所有支路电流的约束关系，KVL定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。
4.理想电压源输出的电压值恒定，输出的电流值由它本身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本身和外电路共同决定。
5.电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为3Ω。
R1Ω。
6.实际电压源模型“u oc=20V、Ri=1Ω”等效为电流源模型时，其电流源I S= 20 A，内阻i7.如果受控源所在电路没有独立源存在时，它仅仅是一个无源元件，而当它的控制量不为零时，它相当于一个电源。
在含有受控源的电路分析中，特别要注意：不能随意把控制量的支路消除掉。
8.以客观存在的支路电流为未知量，直接应用KCL定律和KVL定律求解电路的方法，称为支路电流法。
9.当复杂电路的支路数较多、网孔数较少时，应用网孔电流法可以适当减少方程式数目。
这种解题方法中，是以假想的网孔电流为未知量，直接应用KVL定律求解电路的方法。
10.当复杂电路的支路数较多、结点数较少时，应用结点电压法可以适当减少方程式数目。
这种解题方法中，是以客观存在的结点电压为未知量，直接应用KCL定律求解电路的方法。
11.在多个电源共同作用的线性电路中，任一支路的响应均可看成是由各个激励单独作用下在该支路上所产生的响应的叠加，称为叠加定理。
12.具有两个引出端钮的电路称为二端网络，其内部含有电源称为有（含）源二端网络，内部不包含电源的称为 无源二端 网络。
13. “等效”是指对 端口处等效 以外的电路作用效果相同。
戴维南等效电路是指一个电阻和一个电压源的串联组合，其中电阻等于原有源二端网络 独立源置零 后的两端等效电阻，电压源等于原有源二端网络的 开路 时两端电压。
电子科技大学电路理论期末考试习题库
填空题一、直流电阻电路1． 理想电压源的电流由___________________决定。
（与之联结的外电路）2．一段电路的端电压为U ，端电流为I ，在关联参考方向下，当P=UI>0时，该段电路________功率。
（吸收）3．由n 个节点，b 条支路组成的电路，共有_________个独立KCL 方程和______个独立KVL 方程。
（n-1，b-n+1）4．在电路分析中，理想运算放大器的主要特性是流入两输入端的电流为________，两个输入端的电压为_________。
（0， 同电位）5．如图电路，I=________。
（-1A ）1AI6．如图电路，3A 电流源中产生的功率为___________。
（-21W ）7．如图电路，当R 增大时，流过R L 的 S电流将_________。
R L（不变）8．如图电路，Ix =________。
（1A ）9．如图电路，U =__________。
6（1V ）10．如图电路中，U=_______，I =_______。
U+（-10V ，10A ）11．如图电路，I =_________。
（3A ）6 3二、动态电路1． 电路中，电感元件可看作2．初始储能为0间可看作__________。
（开路，短路）3．两个电容串联时，等效电容值（变小 ，越小）4．电路处于稳态后，电容可等效为（开路，短路）5．当电容电流为有限值时，能跃变。
（电容电压，电感电流）6（零输入响应）7．RC 充电电路时间常数 8．RC 并联电路，与电容C 9．对于RL 1011．RLC 串联电路中，当R<2CL 响应。
（欠阻尼，震荡）12．RCL 串联电路中，当________三、正弦交流稳态电路1． 只有_________2压的相位差为________。
（-90°）3．某电路中的电压相量为3+j4V ， 答案： t u 2cos(2553.1°）V4．正弦稳态电路中，电感上的电流（滞后，超前）56．一个感性负载，可用________的功率因素。
电子科技大学《电路分析基础》20春期末考试
电子科技大学《电路分析基础》20春期末考试
一、单选题
1.正弦稳态电路中,若无源单口网络吸收的复功率图80j60 VA,则功率因数()。
A.0.6
B.0.4
C.0.3
D.0.8
正确答案：D
2.图示一阶电路中,开关在t0时打开，求i 图()。
图
A.3 A
B.2 A
C.4 A
D.0 A
正确答案：D
3.若电阻上电压u与电流i为非关联参考方向，则电导G的表达式为()。
A.图
B.图
C.图
D.图
正确答案：C
4.图示一阶电路中,开关在t0时打开，求a，b两点间的电压图图()。
图
A.3 V
B.2 V
C.4 V
D.0 V
正确答案：D
5.一段导体的电阻为图，将其对折后的等效电阻为()
A.图
B.图
C.图D图
正确答案：B
6.通过一个理想独立电压源的电流数值及其方向
A.必定大于零, 仅取决于外电路, 与电压源无关
B.可为任意值, 仅取决于电压源, 与外电路无关
C.必定大于零, 取决于外电路与电压源本身
D.可为任意值, 取决于外电路与电压源本身
正确答案：D
7.图示理想变压器变比为12，则Uo应为()。
图
A.Ui
B.2Ui
C.0.5Ui
D.4Ui。
电子技术实验基础(一：电路分析)_电子科技大学中国大学mooc课后章节答案期末考试题库2023年
电子技术实验基础（一：电路分析)_电子科技大学中国大学mooc课后章节答案期末考试题库2023年1.测试MOSFET放大电路放大倍数时，通常不能采用以下哪种做法：参考答案:用数字万用表测试2.用示波器测试相位差，如下方法哪个测得的结果误差较小：参考答案:用两个通道同时观看波形，且两条时基线必须重合，调整扫描速度为屏幕上仅包含一个完整周期3.测量示波器相位差时显示的两路波形如图所示，为了减小读数误差，需要适当应适当调节面板中哪个旋钮 :【图片】参考答案:D4.有一集成运放组成的同相比例放大电路，截止频率为18kHz。
频率在20kHz时输入与输出的相位差为【图片】参考答案:≠ 0°5.测试低通滤波器的幅频特性曲线时，此处假设截止频率是大于500Hz的，如下哪种说法不正确：参考答案:以输入电压为参照，调节频率至输出电压下降3dB就是截止频率6.根据一阶RC低通滤波器的相频特性公式，随着频率从低到高，相位差的正确变化规律是：参考答案:从0°~ -90°7.关于一阶RC低通滤波器的截止频率fc，如下描述中哪一项是正确的？参考答案:电阻保持不变，增大电容值， fc降低8.采用课程实验方案正确测量元件的电压电流相位关系时，示波器测量波形如图所示，由此可以判断当前测试的是哪种元件:【图片】参考答案:电阻；9.某RC低通滤波器的参数是R=100Ω、C=0.1μF，信号源内阻是50Ω，测试幅频特性的过程中，如果对信号的幅度不做任何调整，如下说法正确的是：参考答案:实测时可以测得截止频率将在11kHz左右10.电解电容两端的静态电压方向与它的极性的关系，正确的说法是：参考答案:静态电压方向与它的极性的关系一致11.OP07集成运放的封装如图所示，请问哪种引脚排列是正确的？【图片】参考答案:B12.如图是MOSFET电路测试时晶体管毫伏表的截图，以下说法更准确的是：【图片】参考答案:更换为1V量程准确读数13.测量放大器静态工作点时，以下说法错误的是：参考答案:可以用晶体管毫伏表测量14.N沟道增强型MOSFET工作在恒流区的条件是：参考答案:UGS> UGS(th), UDS> UGS - UGS(th)15.采用课程实验方案测量电感元件的电压电流相位关系时，为了获得近似90°的电压、电流波形相位差，信号源的频率应：参考答案:适当增大信号源的频率；16.采用课程实验方案测量电容元件的电压电流相位关系时，示波器测量波形如图所示，下面哪种说法正确：【图片】参考答案:CH1通道为信号源信号， CH2通道为取样电阻的电压信号；17.测量示波器相位差时显示的两路波形如图所示，为了能正确测量，应适当调节面板中哪个旋钮:【图片】参考答案:A;18.用如图所示直流稳压电源实现±15V的双电源，在仪器上选择组合以及串联后，哪种连接方式是正确的？【图片】参考答案:C19.电路如图所示，R1 = 10kΩ，R2 = 10kΩ ，Rf = 200kΩ，则该同相放大器的输入电阻Ri = （）【图片】参考答案:∞20.电路如图所示，R1 = 10kΩ，R2 = 10kΩ ，Rf = 200kΩ，则该反相放大器的输入电阻Ri = （）【图片】参考答案:10kΩ。
电子科技大学《电力系统分析》期末考试.doc
1.无功功率分点是指该节点无功功率（）。
A.注入为0B.由两侧线路流进该节点C.由该节点流向两侧线路D.最大【参考答案】: B2.超高压输电线空载运行时，线路末端电压与始端电压相比（）。
A.上升B.不变C.下降D.无法确定【参考答案】: A3.电压等级中10 kV，220 kV，500 kV，…，等是指电压的（）。
A.线电压幅值B.线电压有效值C.相电压有效值D.相电压幅值【参考答案】: B4.下面哪个是视在功率S的单位？（）A.kWB.MWC.kvarD.MVA【参考答案】: D5.在两端供电网潮流计算中，在何处将两端供电网解开成两个辐射形网络，然后进行求解？（）A.有功分点B.无功分点C.有功分点和无功分点重合处D.任意节点【参考答案】: B6.PQ节点未知参数为（）。
A.有功功率PB.无功功率QC.电压幅值UD.视在功率S【参考答案】: C7.最小负荷时将中枢点的电压调低，最大负荷时将中枢点的电压调高，这种中枢点调压方式为（）。
A.顺调压B.恒调压C.逆调压D.以上都不是【参考答案】: C8.对于电力系统频率的调整，下列说法正确的是（）A.一次调频一定是无差调整B.二次调频不可能达到无差调整C.一次调频一定是有差调整D.二次调频是电力系统经济调度问题【参考答案】: C9.变压器等值电路中的电导对应的是变压器的（）。
A.铜损B.铁损C.励磁损耗D.漏磁损耗【参考答案】: B10.在电压波动频繁的场合，哪一种调压方式效果较理想？（）A.改变发电机端电压B.改变变压器变比C.并联无功补偿D.串联电容补偿【参考答案】: A11.下列参数中与电抗单位相同的是（）。
A.电导B.电阻C.电纳D.导纳【参考答案】: B12.对于有功电源过剩，但无功不足引起电压水平偏低的电力系统，应优先采用的调压措施是（）。
A.改变无励磁调节变压器变比B.改变有载调压变压器变比C.改变发电机的无功出力D.增加无功补偿装置【参考答案】: C13.对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为（）。
中国大学mooc《电子技术实验基础(一：电路分析)(电子科技大学) 》满分章节测试答案
title电子技术实验基础（一：电路分析)（电子科技大学）中国大学mooc答案100分最新版content实验1-1 常用电子测量仪器的使用——数字示波器的使用数字示波器的使用单元测试题1、如图所示示波器的面板旋钮中，标出哪个按键是垂直通道的菜单按键A:AB:BC:CD:D答案: A2、如图所示示波器的面板旋钮中，标出哪个旋钮是水平通道的位移旋钮A:AB:BC:CD:D答案: C3、若被测试的信号是交直流叠加信号，示波器的垂直耦合方式应该选择哪一挡A:AC耦合B:DC耦合C:接低耦合D:AC、DC均可答案: DC耦合4、如图所示示波器的探头，测试信号时，探头应该与测试端应如何连接A:探勾接信号端钮，黑色鳄鱼夹接地B: 探勾接地，黑色鳄鱼夹接信号端钮C: 可以任意连接D:以上均不正确答案: 探勾接信号端钮，黑色鳄鱼夹接地5、如下图所示第四个菜单栏中，如果测量时发现该菜单栏显示不是电压1X，而是电压10X，应该调节哪个按键或旋钮使其为电压1XA:旁边的按键切换选择B:VARIABLE旋钮C:AUTOSETD:关机重启答案: VARIABLE旋钮6、下图是所示是示波器探头的手柄阻抗拨动开关细节图，若手柄放在1X端，垂直菜单栏中第四栏应怎么调节？若手柄放在10X端，又该怎样调节？A:电压1X、电压10XB:电压10X、电压1XC:电压1X、电压1XD:任意选择不影响结果答案: 电压1X、电压10X7、如图所示示波器的显示屏上，哪个标示的是通道1的零基线位置A:AB:BC:CD:D答案: C实验1-2 常用电子测量仪器的使用——函数发生器和晶体管毫伏表的使用函数发生器和晶体管毫伏表单元测验1、信号源输出周期信号时频率显示如图所示，当前输出信号的频率是多少？A:1HzB:10HzC:1KHzD:10KHz答案: 1KHz2、信号源给后级网络提供正弦信号，如果信号源幅度显示窗口显示如图所示，表明现在后级网络得到的信号电压大小是？A:不确定B:电压峰值是111mVC:电压峰峰值是111mVD:电压有效值是答案: 不确定3、下列说法正确的是？A: 数字万用表可以测量函数发生器输出信号中的直流分量B: 函数发生器只用“输出幅度调节”旋钮进行幅度调节C:函数发生器可用“直流偏移”旋钮输出直流电压信号D:函数发生器输出信号电压的最大值和最小值之间相差60dB答案: 数字万用表可以测量函数发生器输出信号中的直流分量4、列说法正确的是？A:毫伏表是用来测量包括直流电压在内的电压值的仪表B:使用毫伏表测量正弦信号的有效值时需要考虑正弦信号的频率C:毫伏表和万用表作为交流电压表都可以测量正弦信号的有效值，在没有毫伏表时，可以临时用万用表替代D:三角波信号和方波信号不能送入毫伏表测量答案: 使用毫伏表测量正弦信号的有效值时需要考虑正弦信号的频率5、某个正弦交流信号的有效值是0.8V，毫伏表应选择哪一档进行测量？A:10VB:3VC:1VD:300mV答案: 1V实验2 正弦稳态时RLC元件电压电流相位关系的测试正弦稳态时RLC元件电压电流相位关系的测试1、采用课程实验方案测量电感元件的电压电流相位关系时，为了获得近似90°的电压、电流波形相位差，信号源的频率应：A:适当增大信号源的频率；B:适当减小信号源的频率；C:调节信号源的频率不会影响相位差的测试；D:以上措施都不会改善测量结果答案: 适当增大信号源的频率；2、采用课程实验方案测量电容元件的电压电流相位关系时，示波器测量波形如图所示，下面哪种说法正确：A:CH1通道为取样电阻的电压信号， CH2通道为信号源信号；B:CH1通道为信号源信号， CH2通道为取样电阻的电压信号；C:CH2通道为电容元件的电压信号， CH1通道为取样电阻的电压信号；D:无法判断答案: CH1通道为信号源信号， CH2通道为取样电阻的电压信号；3、测量示波器相位差时显示的两路波形如图所示，为了能正确测量，应适当调节面板中哪个旋钮:A:A;B:B;C:C;D:D答案: A;4、测量示波器相位差时显示的两路波形如图所示，为了减小读数误差，需要适当应适当调节面板中哪个旋钮 :A:A;B:B;C:C;D:D答案: D5、采用课程实验方案正确测量元件的电压电流相位关系时，示波器测量波形如图所示，由此可以判断当前测试的是哪种元件:A:电感；B:电容；C:电阻；D:无法判断答案: 电阻；实验3 一阶RC电路频率特性研究一阶RC电路频率特性研究1、关于一阶RC低通滤波器的截止频率fc，如下描述中哪一项是正确的？A:电阻保持不变，减小电容值， fc降低B:电阻保持不变，增大电容值， fc降低C:截止频率处的输出电压是最大输出电压的50%D:低通滤波器的带宽是fc ~∞答案: 电阻保持不变，增大电容值， fc降低2、根据一阶RC低通滤波器的相频特性公式，随着频率从低到高，相位差的正确变化规律是：A:从0°~ -90°B:从0°~90°C:从-45°~+45°D:从0°~-180°答案: 从0°~ -90°3、测试低通滤波器的幅频特性曲线时，此处假设截止频率是大于500Hz的，如下哪种说法不正确：A: 测试过程中保持电路的输入信号幅度一致B:在大于20Hz的较低频率处找到最大输出电压后，再以此为参照开始测试C: 以输入电压为参照，调节频率至输出电压下降3dB就是截止频率D:在各个频率点测试时，应当保证测试输出电压的毫伏表的指针偏转超过刻度线的⅓答案: 以输入电压为参照，调节频率至输出电压下降3dB就是截止频率。
电子科技大学《电路分析基础》20春期末考试
(单选题)1: 正弦稳态电路中,若无源单口网络吸收的复功率＝80＋j60 VA,则功率因数λ＝（）。
A: 0.6B: 0.4C: 0.3D: 0.8正确答案: D(单选题)2: 图示一阶电路中,开关在t＝0时打开，求i ()＝（）。
A: 3 AB: 2 AC: 4 AD: 0 A正确答案: D(单选题)3: 若电阻上电压u与电流i为非关联参考方向，则电导G的表达式为（）。
A:B:C: －D:正确答案: C(单选题)4: 图示一阶电路中,开关在t＝0时打开，求a，b两点间的电压 ()＝（）。
A: 3 VB: 2 VC: 4 VD: 0 V正确答案: D(单选题)5: 一段导体的电阻为，将其对折后的等效电阻为（）A:B:C: D．正确答案: B(单选题)6: 通过一个理想独立电压源的电流数值及其方向A: 必定大于零, 仅取决于外电路, 与电压源无关B: 可为任意值, 仅取决于电压源, 与外电路无关C: 必定大于零, 取决于外电路与电压源本身D: 可为任意值, 取决于外电路与电压源本身正确答案: D(单选题)7: 图示理想变压器变比为1：2，则Uo应为（）。
A: UiC: 0.5UiD: 4Ui正确答案: B(单选题)8: 若电感L＝2H的电流i =2cos(10t+30°)A (设u, i为关联参考方向)，则它的电压u为（）。
A: 2cos(10t + 120°)VB: 40cos(10t + 120°)VC: 40cos(10t + 30°)VD: 2sin(10t + 30°)V正确答案: B(单选题)9: KVL体现了电路中（）守恒的法则。
A: 电荷B: 功率C: 电压D: 能量正确答案: D(单选题)10: 正弦稳态L，C串联电路中, 电容电压有效值为8V , 电感电压有效值为12V , 则总电压有效值为（）V。
A: 4B: 8C: 5D: 20正确答案: A(单选题)11: 正弦稳态电路中，电流超前电压－90°的元件是（）。
杭州电子科技大学《电路分析》习题库
填空题 一、直流电阻电路 1． 理想电压源的电流由___________________决定。 （与之联结的外电路） 2．一段电路的端电压为 U，端电流为 I，在关联参考方向下，当 P=UI>0 时，该段电路________ 功率。 （吸收） 3．由 n 个节点，b 条支路组成的电路，共有_________个独立 KCL 方程和______ 个独立 KVL 方程。 （n-1，b-n+1） 4．在电路分析中，理想运算放大器的主要特性是流入两输入端的电流为________，两个输入端的 电压为_________。 （0， 同电位） 5．如图电路，I=________。 2A （-1A） 1A I 6．如图电路，3A 电流源中产生的 3A 功率为___________。 1A 6V （-21W） 4V 1 7．如图电路，当 R 增大时，流过 RL 的 电流将_________。 （不变） 8．如图电路，Ix =________。 （1A） IS RL
t
求出 f(t)。 D、6541237 R<2 + Us C
L CC、4321576； Nhomakorabea8．如图是二阶动态电路，其响应_______。 A、是非振荡性的； B、是振荡性的； C、是临界振荡性的； D、无法确定。 （B） ， 9．右图中，当增添受控源（0<<1） 则其响应是______。 A、 非振荡性的； B、振荡性的； C、临界振荡； D、无法确定。 （B）
批注 [L1]:
LC
）
9．在 RCL 串联电路发生_________时，电感电压或电容电压是电源电压的 Q 倍。 （谐振）
第2页
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、 填空题
1、图1-1所示电路，ab 两端戴维南等效电路的内阻R ab 为_______
2、图1-2所示电路，ab 端等效电容C ab =__ ___
3、如图1-3所示电路，电流i =
4、如图1-4所示电路，电容两端电压的零状态响应为___ __阻尼情况？
5、如图1-5所示不含源的线性二端网络N 0，已知其端口电压u (t )和电流i (t )分别为 求N 0网络的等效阻抗Z =_____
6、如图1-6所示电路，当2/rad s ω=时正弦稳态单口的功率因数提高到1，其电容
C =_____
7、如图1-7所示正弦稳态双口，具有_____通滤波特性？
2Ω
图
1-3
图
1-6
图 1-7
图 1-1 ab +
()u t - 图 1-5
图 1-2
C ab 1F
+ –
2Ω
1H
图 1-4 u S (t)
8、如图1-8所示电路，求4Ω电阻上平均功率_______
9、如图1-9所示电路，谐振角频率_______
10、如图1-10所示电路a 、b 端的等效电感L ab =_______
二、 列写图示电路的结点方程，并求结点电压u 1、u 2、u 3 ？
三、
如图3所示电路，t <0处于稳定状态，在t = 0时刻开关闭合，求t ≥0时电容两端电压()
c u t 及()i t ？
V t 4V
图 1-8
100mH
10Ω
u S (t ) +
_ 0.1uF
图 1-9
图 3
1A
1A
2A
图 2
b
图 1-10
ab
四、 如图4示电路，试求R L 为何值，负载R L 获得最大功率？且最大功率P Lmax 是多少？
五、 如图5所示正弦稳态电路，求（1）图示电流i (t )? （2） 电压源发出平均功率？
六、
如图6
所示正弦稳态电路，已知()V S u t t t =+，
1、试求ab 端口的最大传输功率？
2、为使得1Ω的负载电阻R L 上获得最大传输功率，可在
ab 端口和负载之间加如图（b ）所示匹配网络，试求匹配网络中L 和C 的大小？
图 4
L + _ 1:2
18V 图 6
含源端口
R L =1Ω 匹配网络
2t
